Mittel-/Endklemme, Modulabrutschsicherung PREFALZ 500/600

Solar Solarmodul PREFALZ Produktinformationen Mittel-/Endklemme, Modulabrutschsicherung PREFALZ 500/600

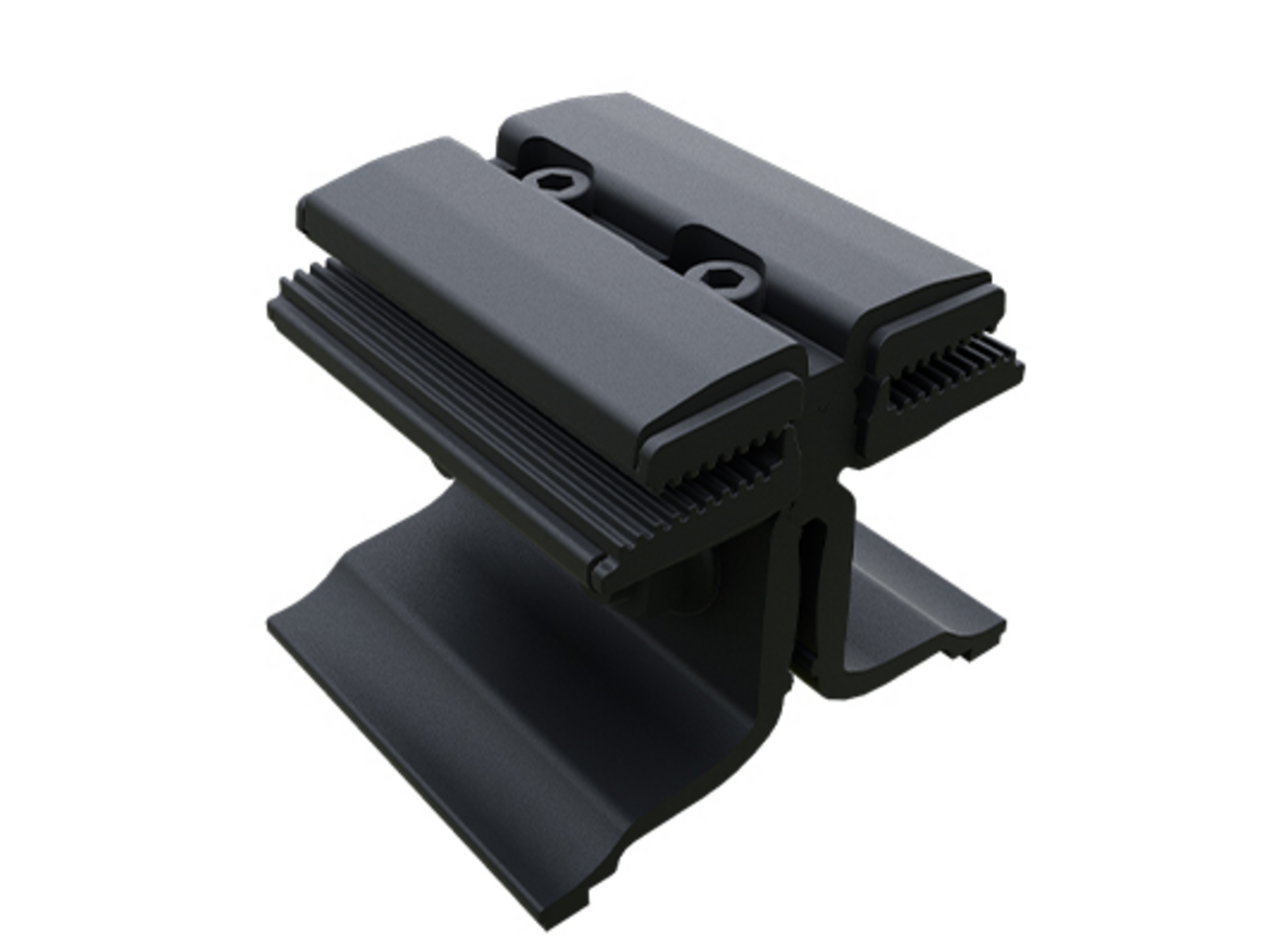

Abbildung 2 - Solar Mittelklemme PREFALZ 500/650

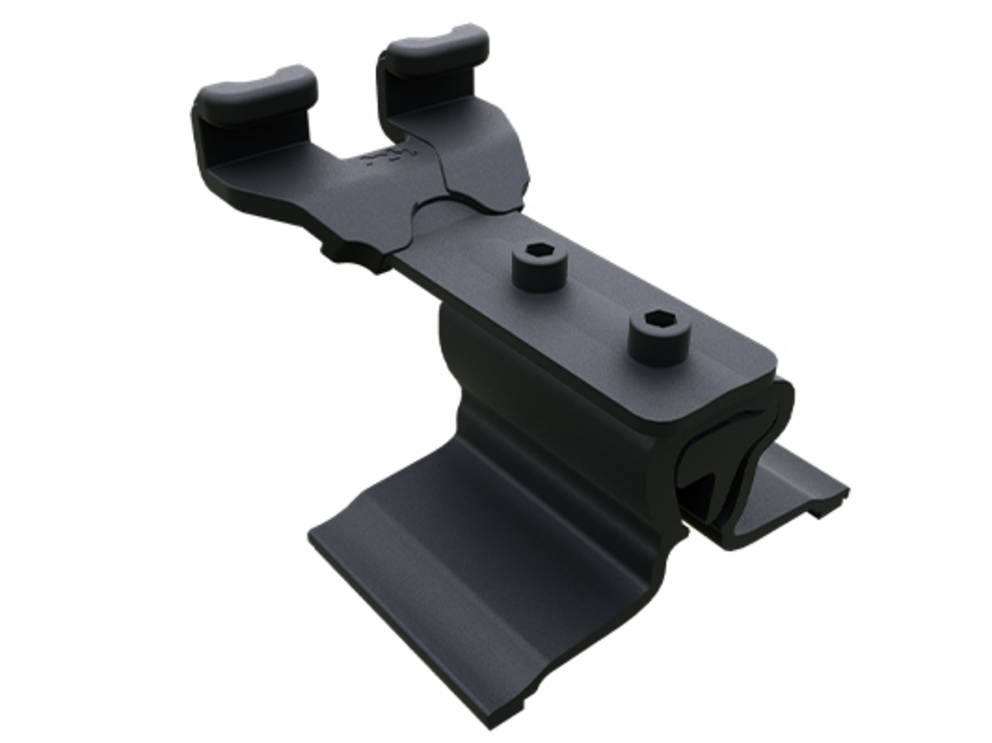

Abbildung 3 - Solar Modulabrutschsicherung PREFALZ 500/650

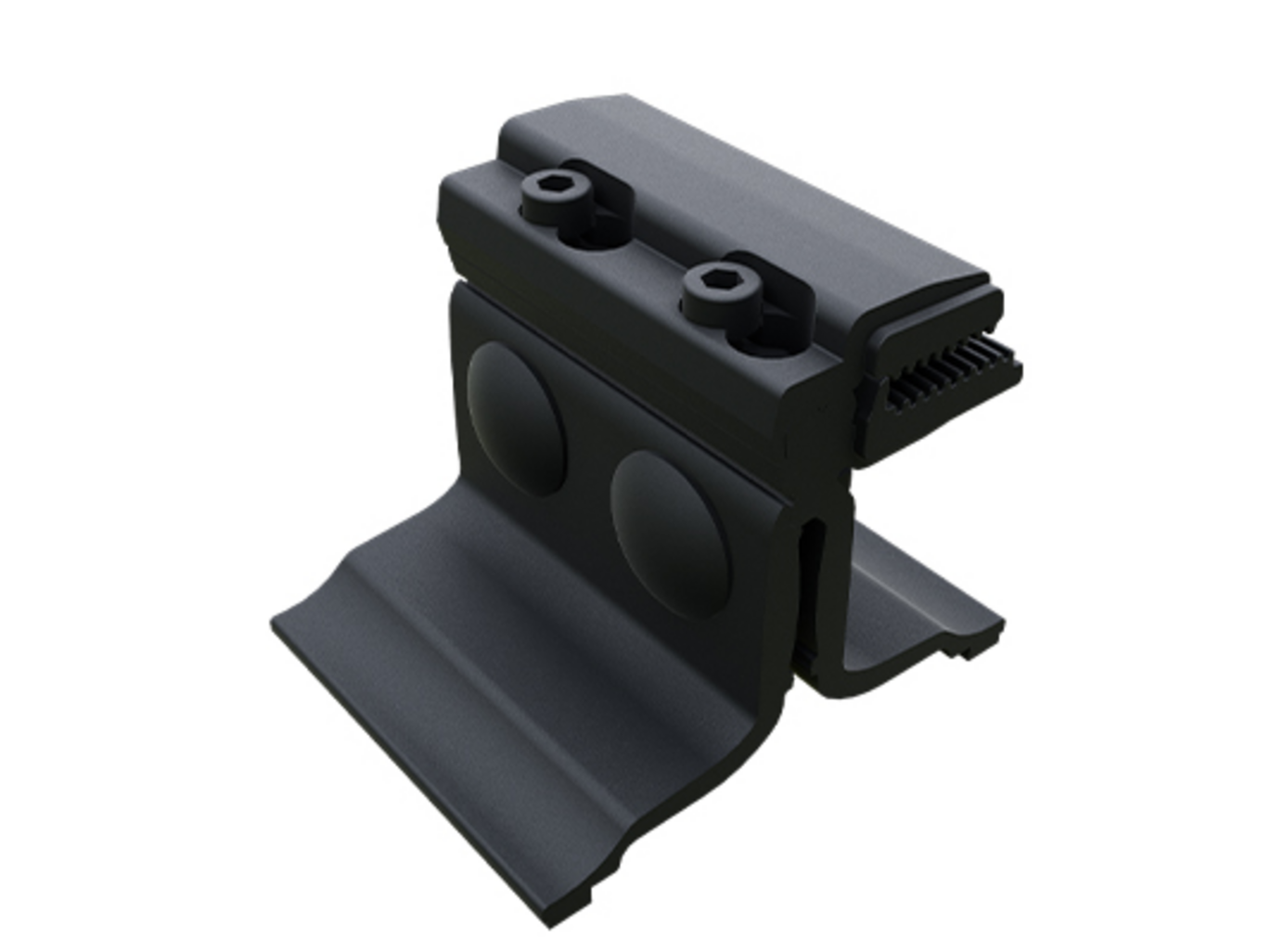

Abbildung 4 - Solar Endklemme PREFALZ 500/650

Befestigung	Klemmung auf PREFALZ Doppelstehfalz (Falzhöhe 25 mm)
Farbe	schwarz eloxiert
Bestandteile	Klemmenunterteil Aluminium 2 Torbandschrauben A2 M10 × 25 2 Sechskantmuttern A2 M10 2 Befestigungsschrauben A2 M6 × 20 (Innensechskant 5 mm) Klemmenoberteil Aluminium EPDM Einlage

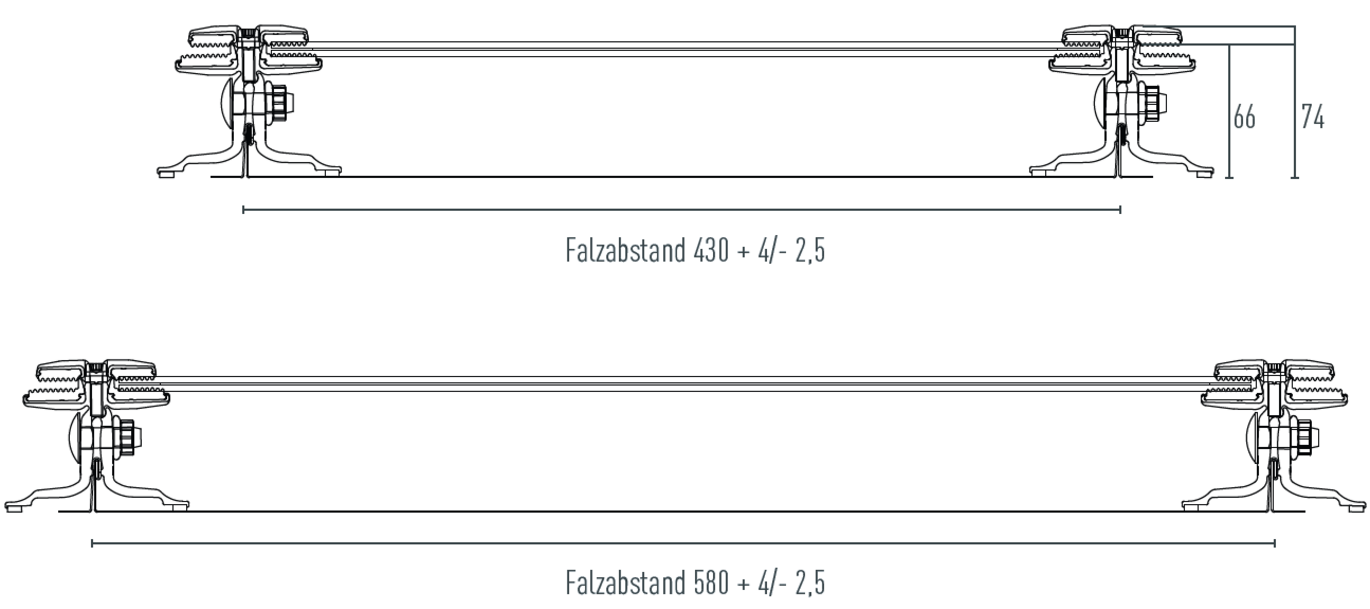

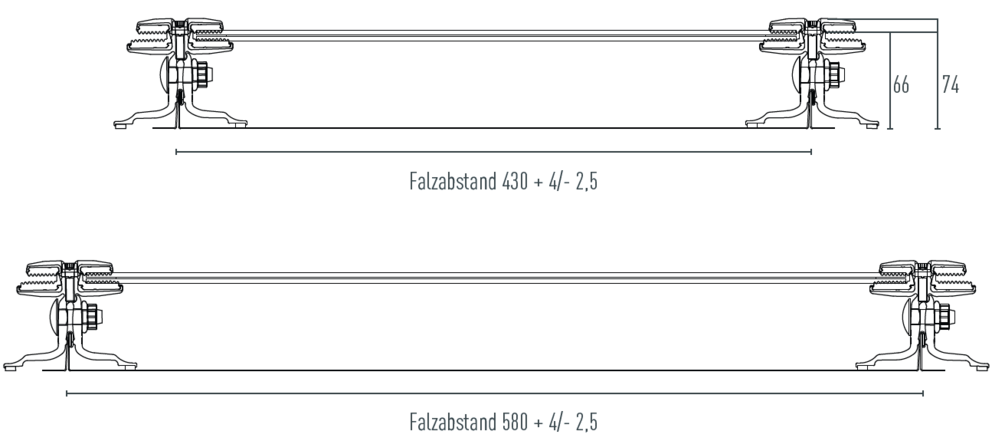

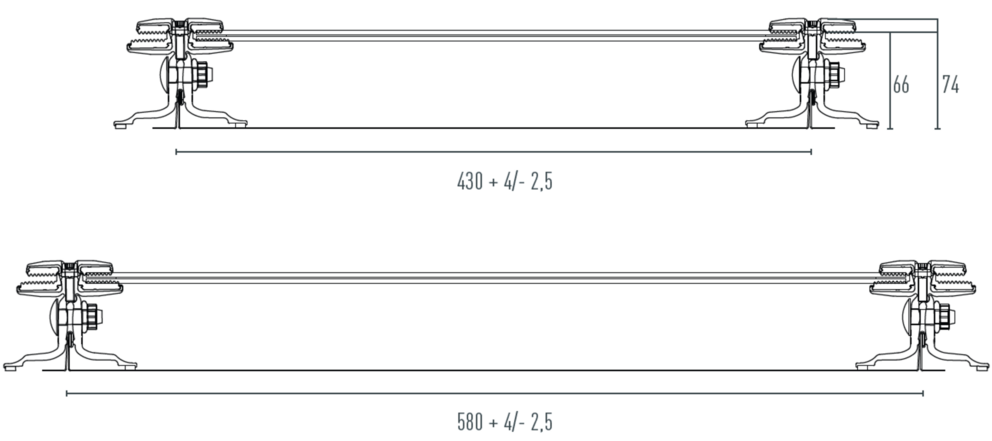

Abbildung 5 - Falzabstand inkl. Toleranzen

Hinweis

Bitte beachten Sie, dass Doppelunterfalzscharen aufgrund des geringeren Falzverlustes 10 mm besäumt werden müssen um ein Achsmaß von 430/580 zu erreichen! Die Montage auf Doppeloberfalzscharen ist aufgrund des größeren Falzverlustes von 10 mm nicht möglich.

Mittel-/Endklemme, Modulabrutschsicherung PREFALZ 500/650
