Klicken Sie auf das gewünschte Thema, um direkt zur entsprechenden Anleitung zu gelangen:

• Schneestopper
• Schneerechensystem
• Schneerechensystem XL
• Eiskralle für Schneerechensystem und Schneerechensystem XL
• Gebirgsschneefang

Schneestopper sind gemäß berechnetem Verlegeschema vollflächig über die gesamte Dachfläche an jeder nicht beschnittenen Reihe anzuordnen. (Ausgenommen im Bereich von Zubehör- und Einbauteilen.) In exponierten Lagen sind erforderlichenfalls zusätzlich Schneerechen vorzusehen. Konstruktive Einbauten wie Gauben, Schornstein usw. sind entsprechend den Normen zu berücksichtigen.

Über Hauseingängen und öffentlich zugänglichen Bereichen kann als Zusatzmaßnahme eine Schneerechenanlage oder ein Schneerechensystem angebracht werden. Im Bereich von Gauben, Schornsteinen, Sonnenkollektoren, Dachausstiegsluken, Dachfenstern, Lüftungsrohren, Ichsen usw. kann es je nach Lage zweckmäßig sein, zusätzliche Schneehaltevorrichtungen (erhöhte Schneestopperanzahl oder Schneerechenanlage) anzubringen. Montieren Sie Schneestopper nach den berechneten Verlegeschemen, in Abhängigkeit von Dachneigung und Schneelast. Befestigen Sie jeden Stopper mit mind. 2 Rillennägeln. Nur original Schneestopper verwenden.

Ab einer Dachneigung von 45° ist eine Kombination von Schneefang- und Schneerückhaltesystemen auszuführen (= Schneerechensystem an der Traufe).

Die Montage der Schneestopper erfolgt nach den folgenden Verlegeschemen, in Abhängigkeit von Schneelast und Dachneigung. Die anzuwendenden Verlegeschemen sind in nachfolgend angeführten Tabellen dargestellt. In vertikaler Richtung die Angabe der Dachneigung und in horizontaler Richtung die Angabe der Schneelast am Boden (sk) beachten. Die für das jeweilige Bauvorhaben zu berücksichtigenden Schneelasten (sk) sind den nationalen Normen und Regelwerken zu entnehmen.

Voraussetzungen

• Die Montageanweisung für die Schneestopper ist zu beachten.
• Bei Dachaufbauten mit h > 1,0 m ist ein eigener Nachweis erforderlich.
• Schneeüberhang ist nicht berücksichtigt!
• Formbeiwert für Schneelast mit μ=0,80.

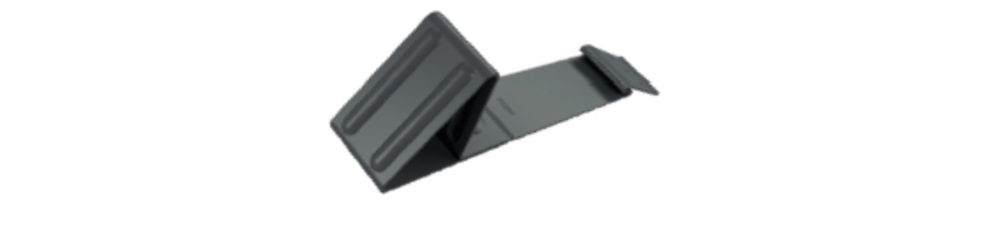

Schneestopper werden jeweils in die mittige Plattenausstanzung hochgeschoben und mit mind. 2 Rillennägeln befestigt. Durch die Verwendung von Schneestoppern wird die Anzahl der Hafte bei den Platten nicht beeinflusst.

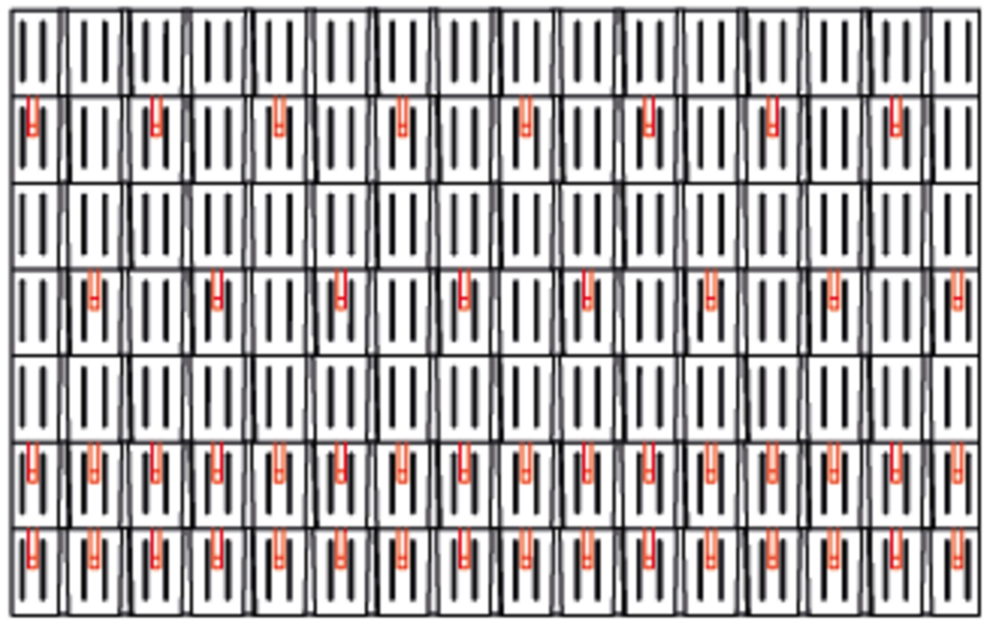

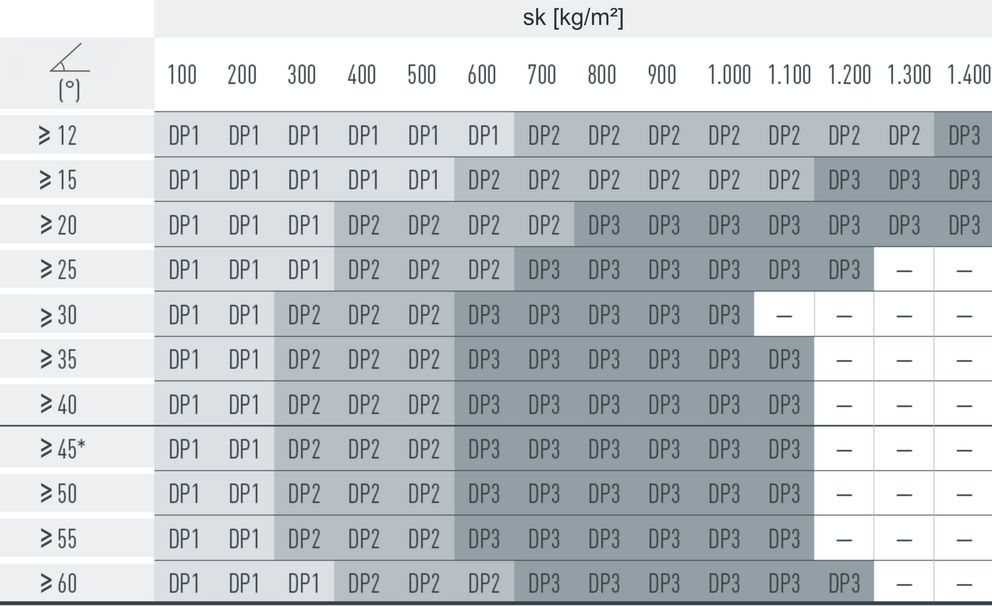

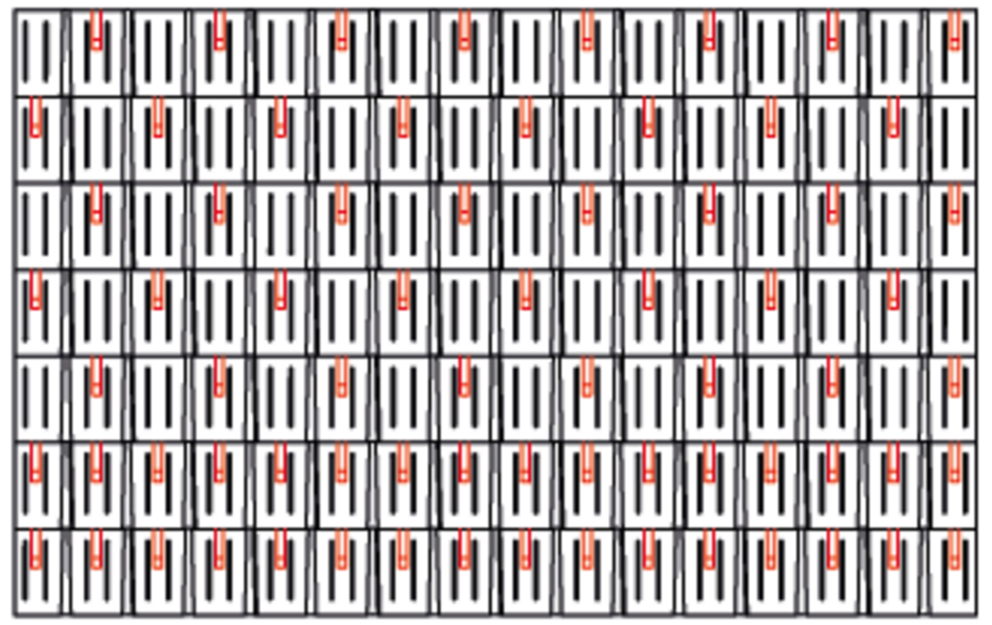

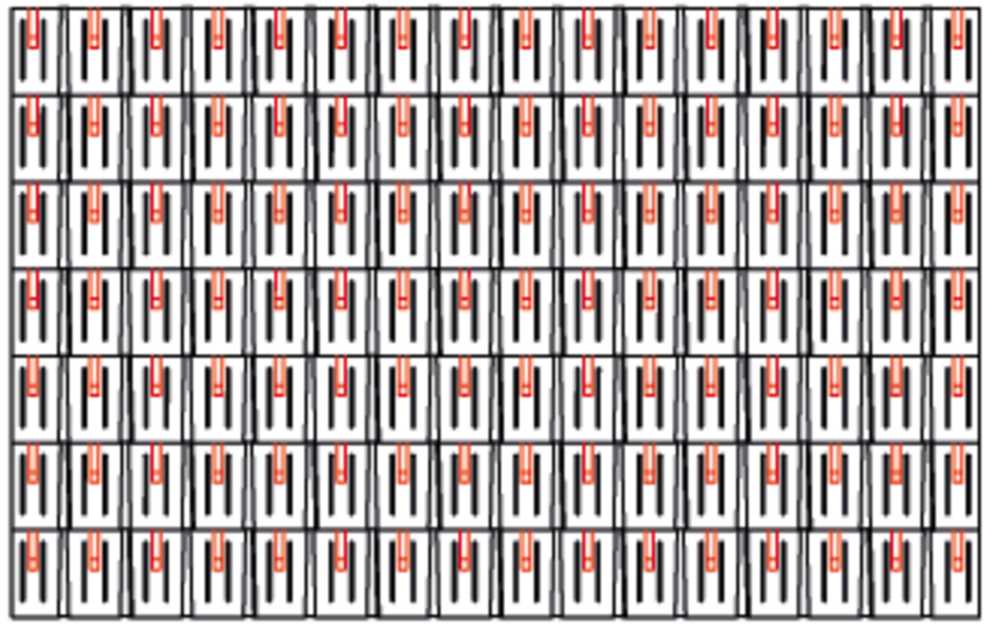

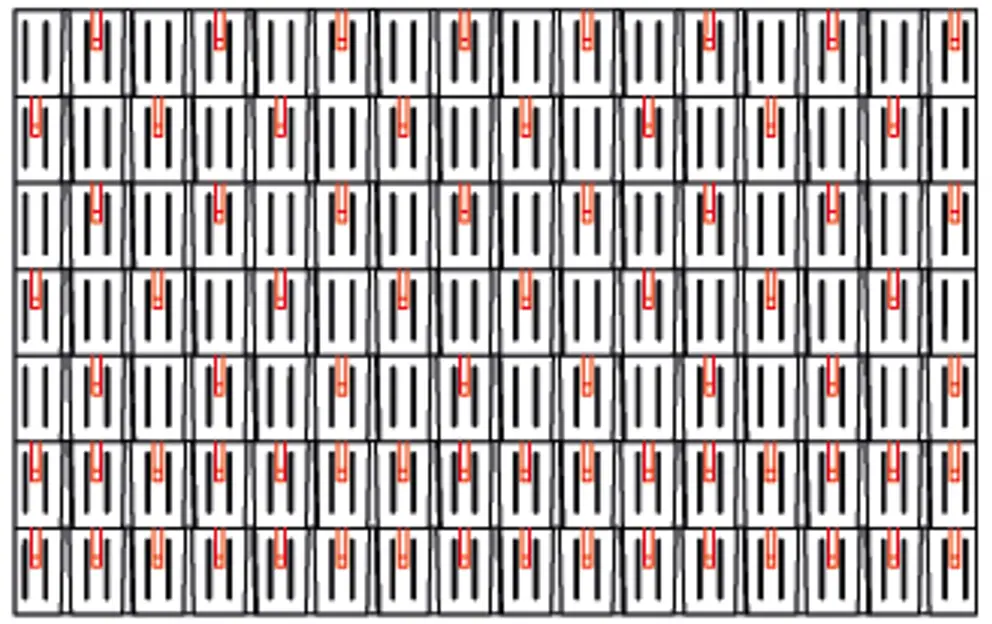

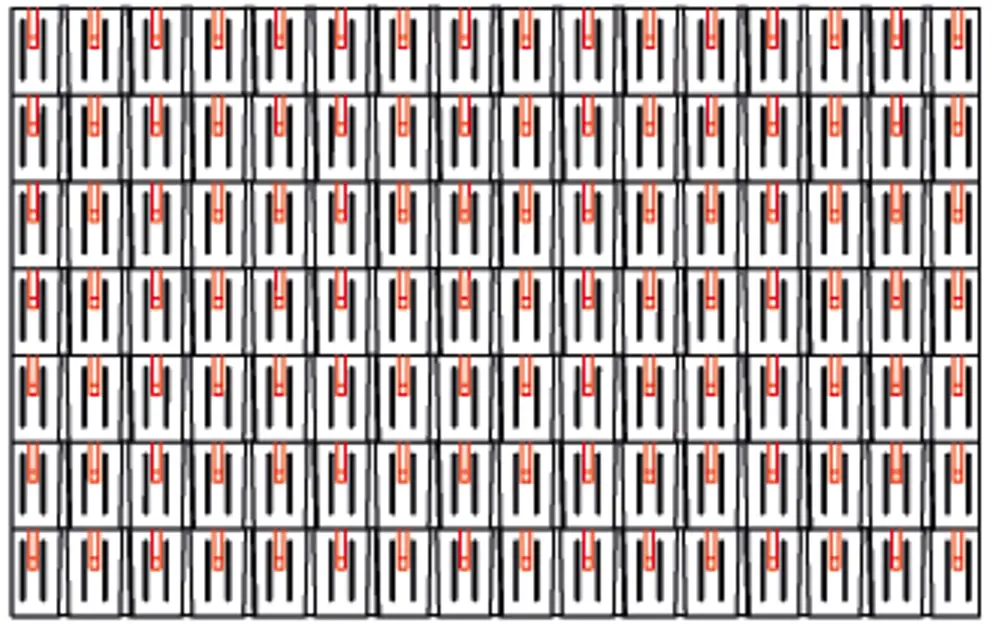

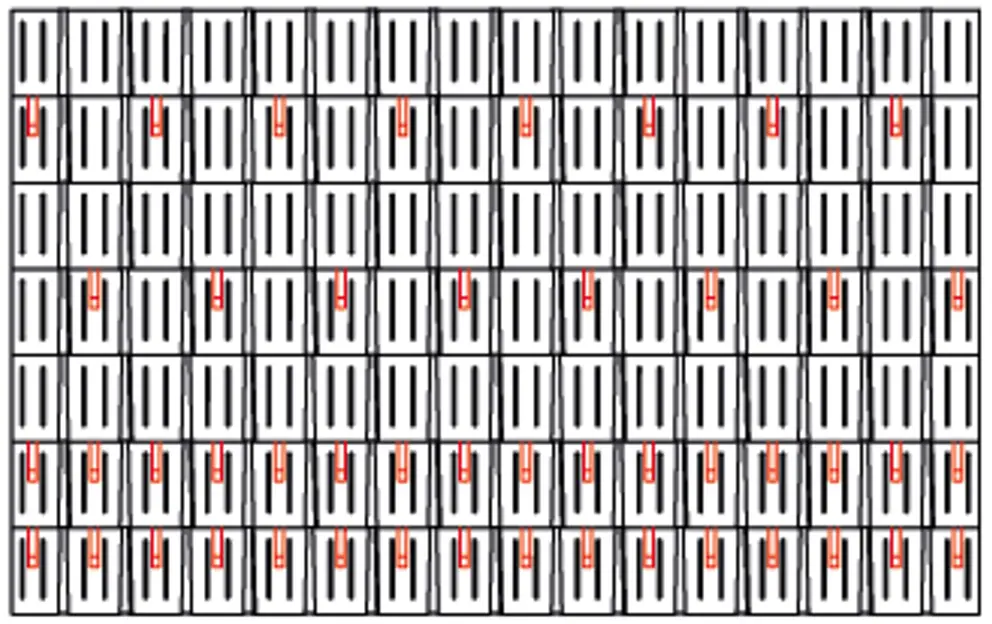

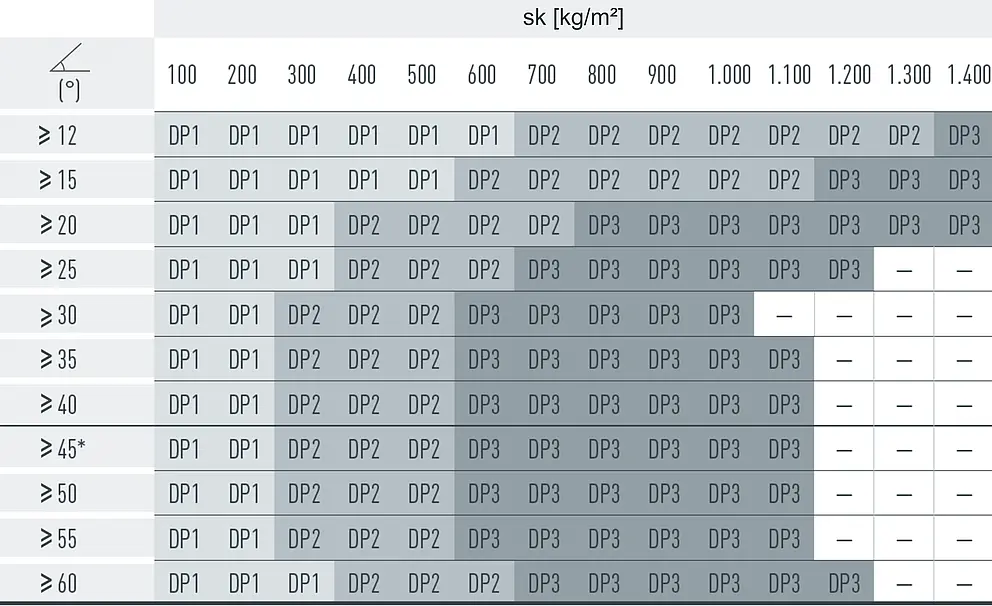

Bei Dachplatten werden 2, 4 oder 8 Stk. Schneestopper pro m² eingebaut (siehe nachfolgende Tabelle – Verlegeschema DP1, DP2 und DP3). Die ersten beiden Reihen sind durchgehend mit Schneestoppern zu bestücken.

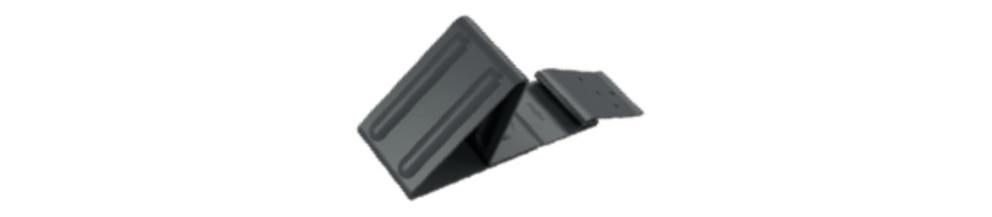

Schneestopper werden jeweils in die linke der beiden Schindelausstanzungen hochgeschoben und mit mind. 2 Rillennägeln befestigt. Durch die Verwendung von Schneestoppern wird die Anzahl der Hafte bei den Schindeln nicht beeinflusst.

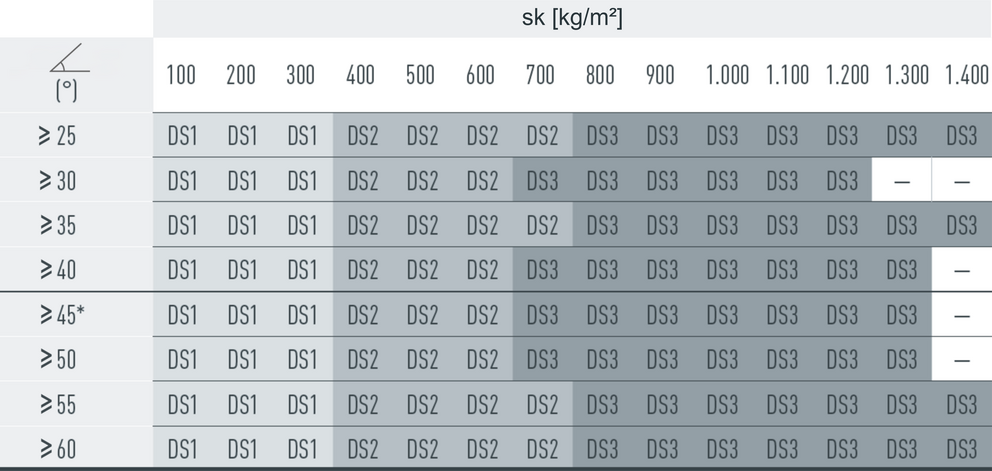

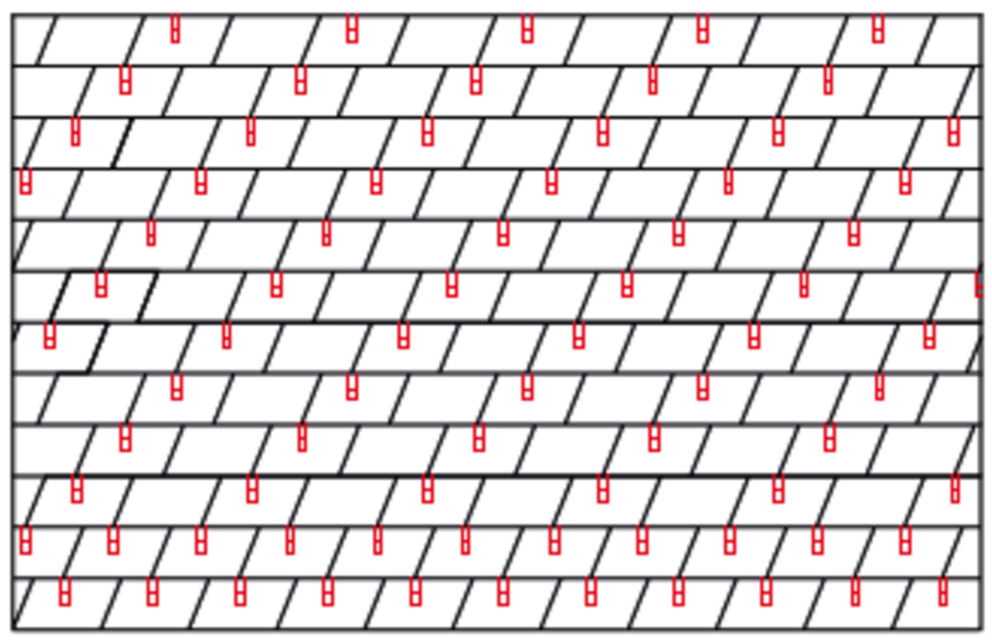

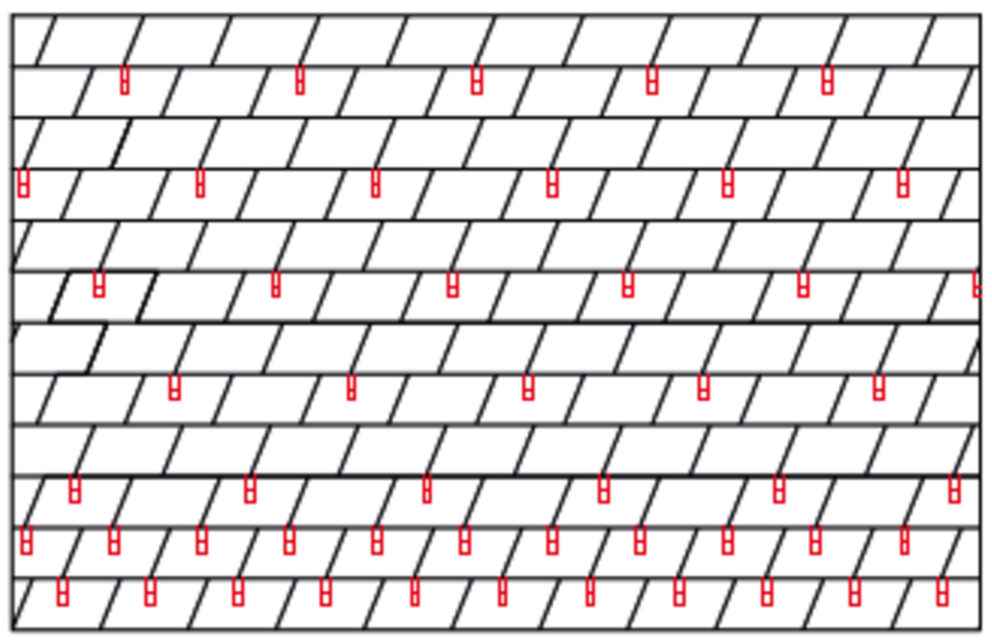

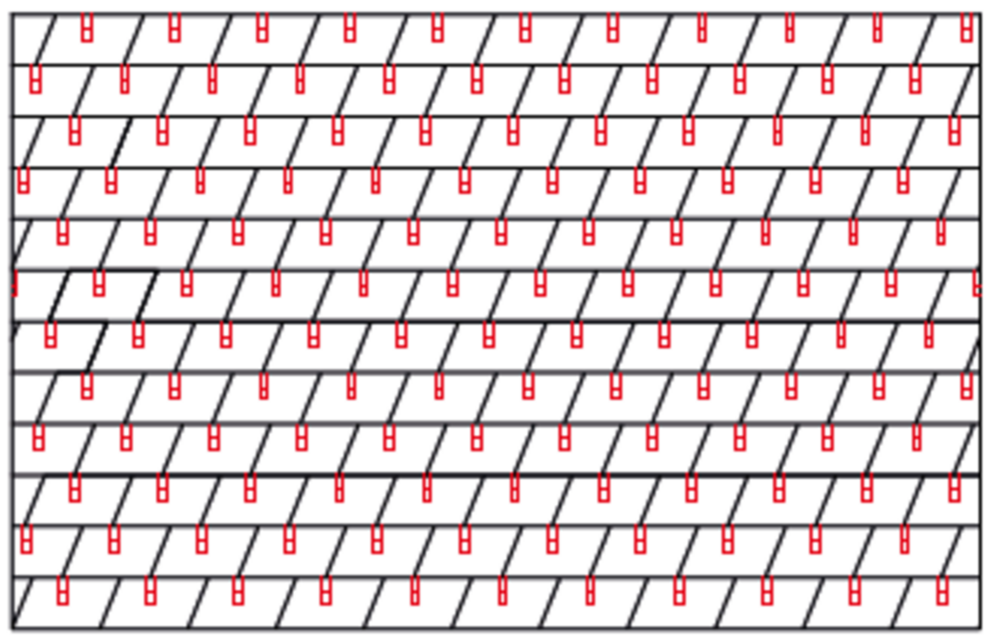

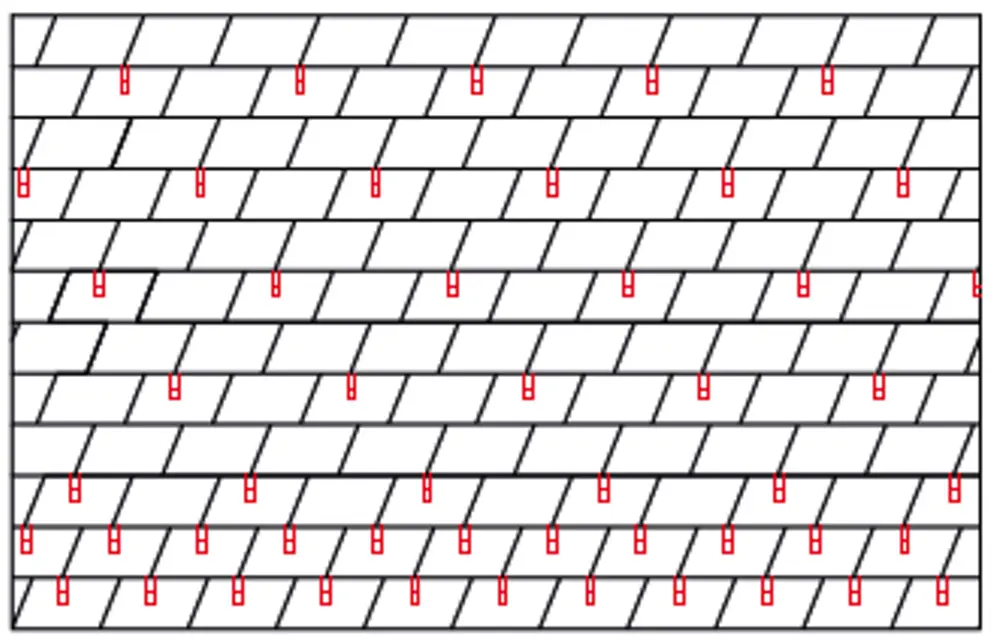

Bei Dachschindeln werden 2,5, 5 oder 10 Stk. Schneestopper pro m² eingebaut (siehe nachfolgende Tabelle – Verlegeschema DS1, DS2 und DS3). Die ersten beiden Reihen sind durchgehend mit Schneestoppern zu bestücken.

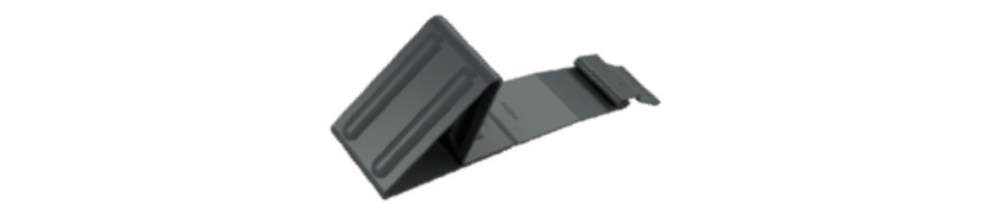

Schneestopper werden jeweils in die linke der beiden Dachschindel DS.19 Ausstanzungen (Kennzeichnung „ST") hochgeschoben und mit mind. 2 Rillennägeln befestigt. Durch die Verwendung von Schneestoppern wird die Anzahl der Hafte bei der DS.19 nicht beeinflusst.

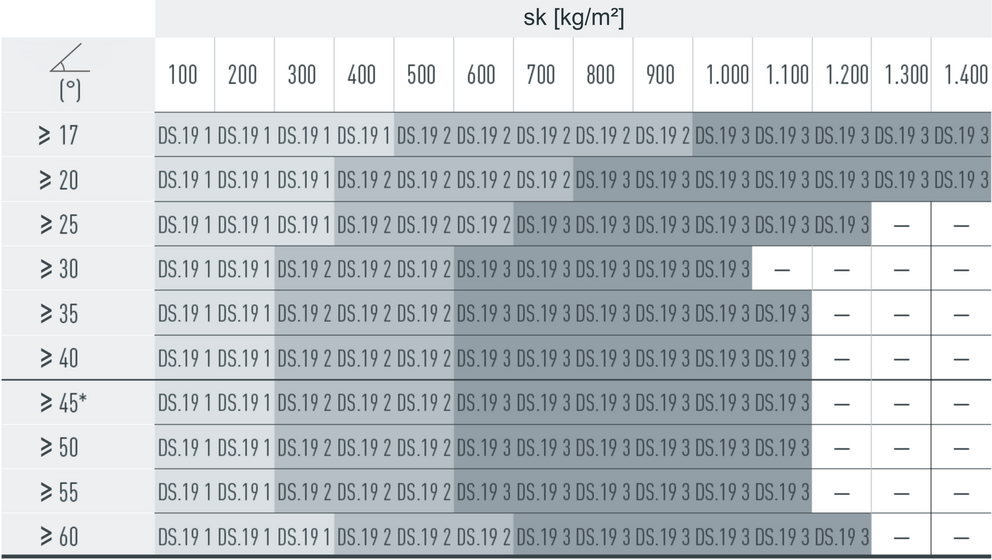

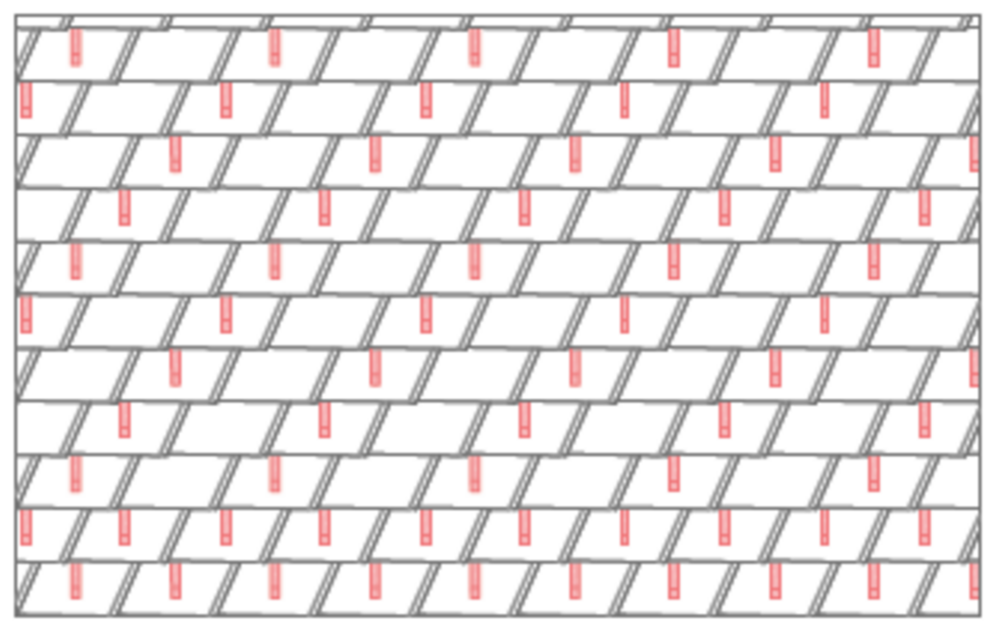

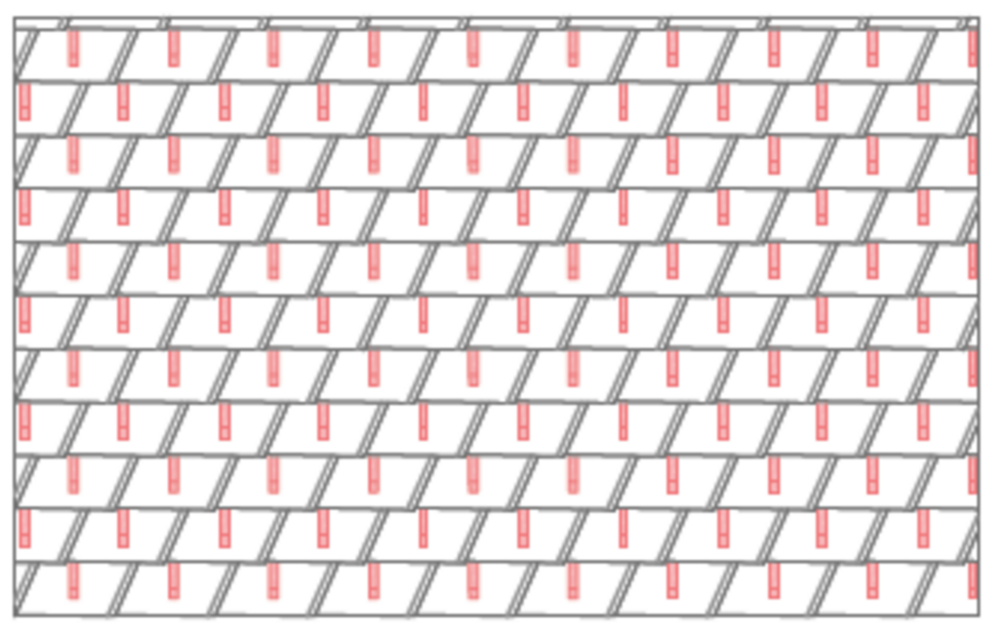

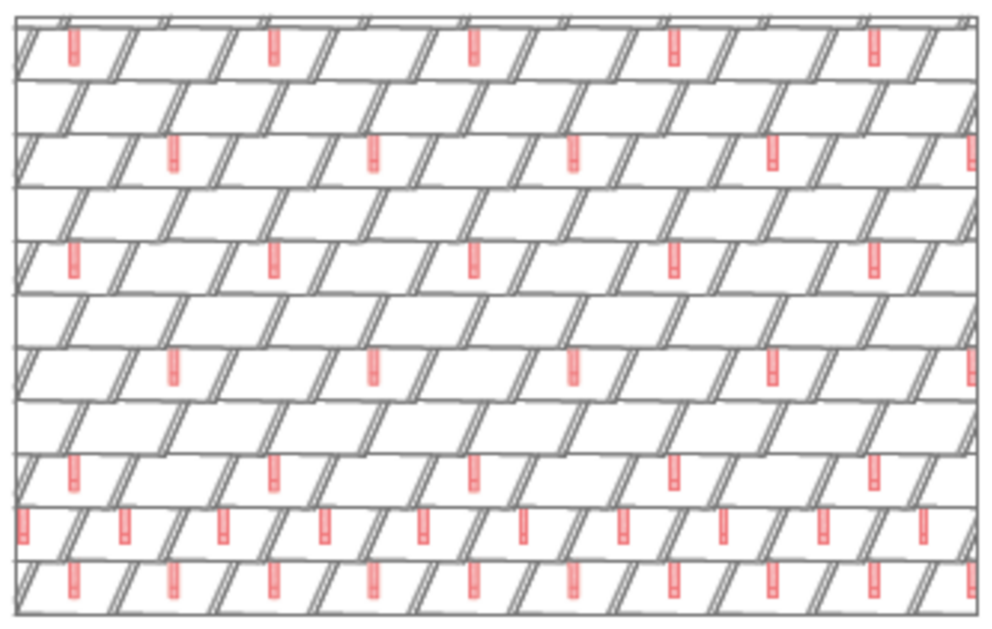

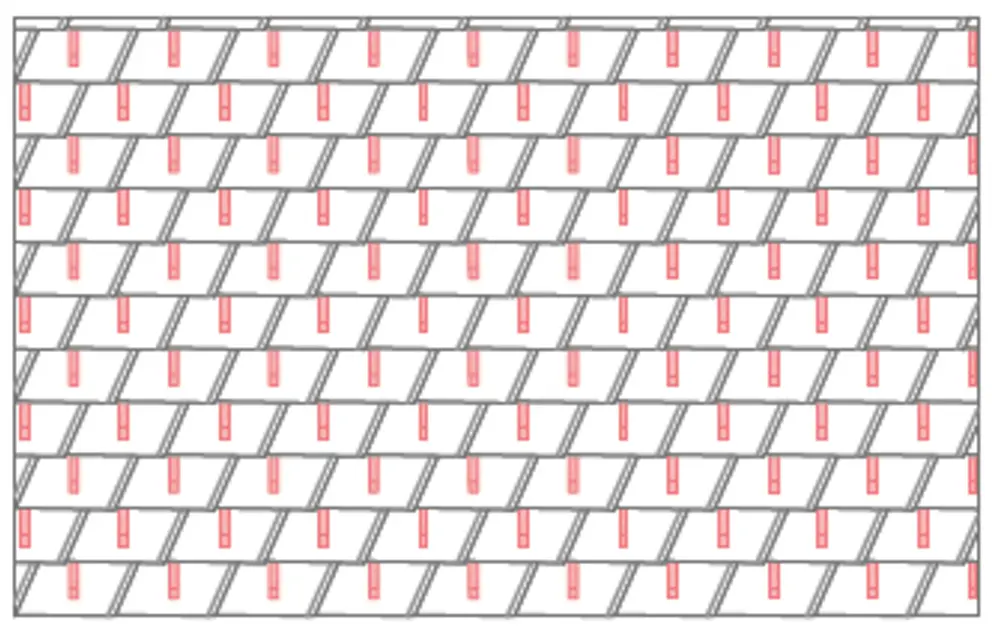

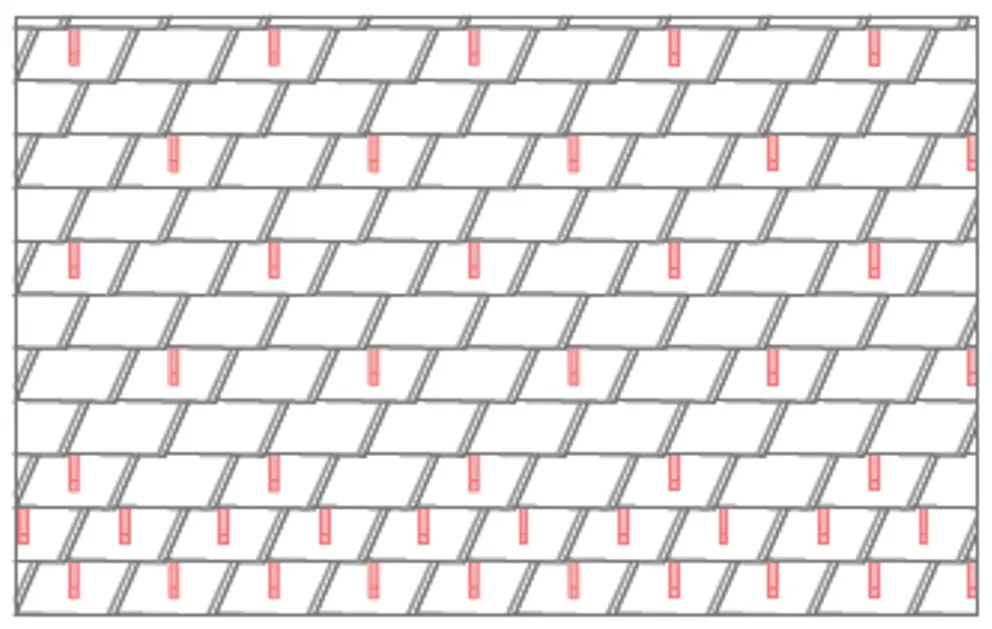

Bei Dachschindeln DS.19 werden 2, 4 oder 8 Stk. Schneestopper pro m² eingebaut (siehe Tabelle – Verlegeschema DS.19 1, DS.19 2 und DS.19 3). Die ersten beiden Reihen sind durchgehend mit Schneestoppern zu bestücken.

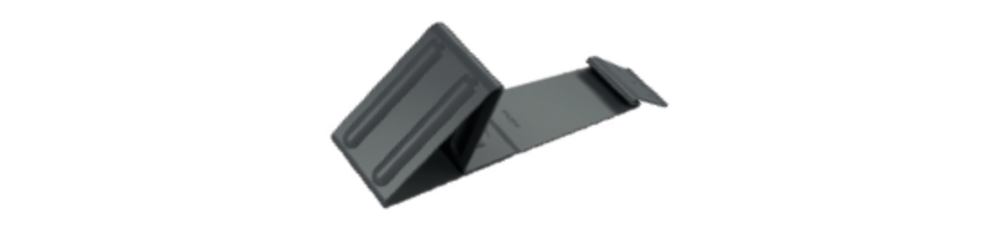

Schneestopper werden jeweils mittig in die Ausnehmung der Dachrauten 29 × 29 hochgeschoben und mit mind. 2 Rillennägeln befestigt. Wird ein Schneestopper montiert, ist an dieser Dachraute 29 × 29 keine zusätzliche Haftbefestigung notwendig.

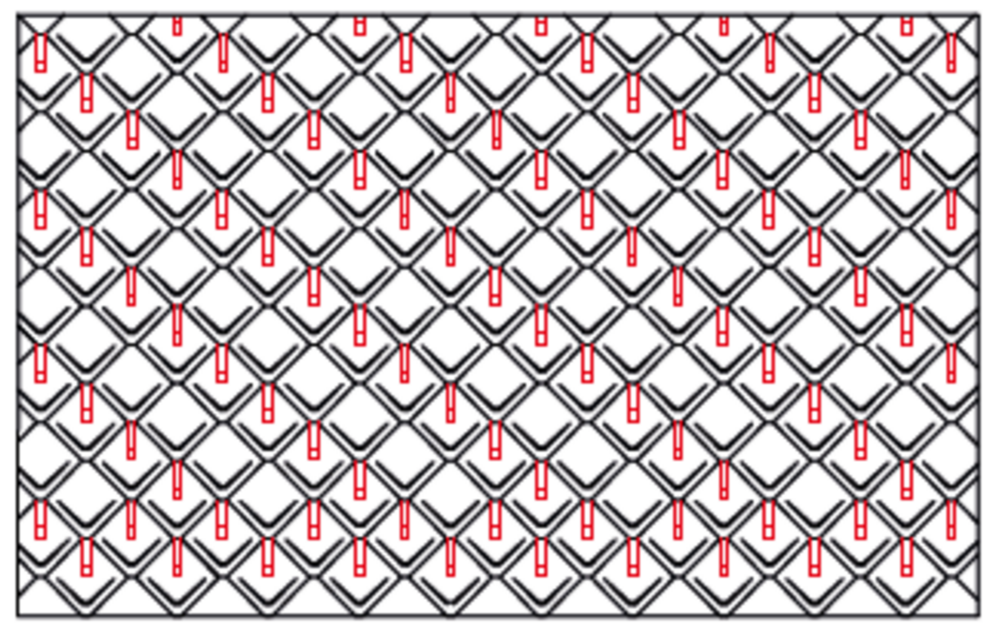

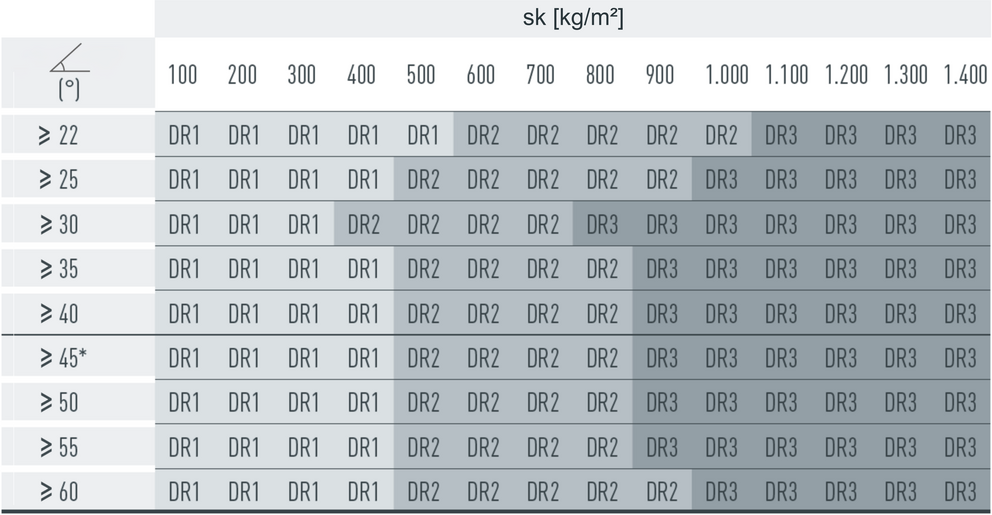

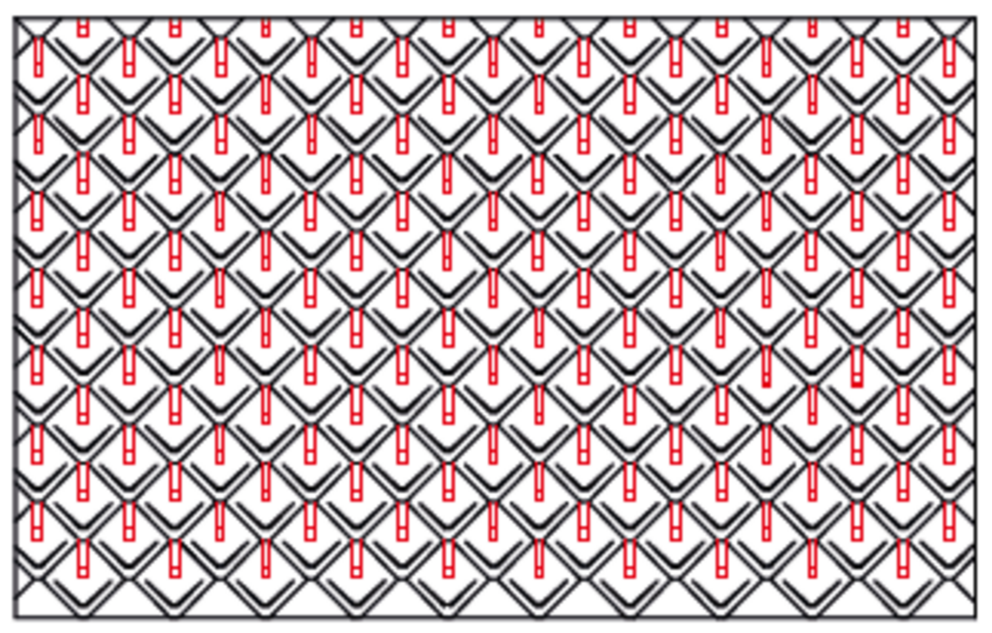

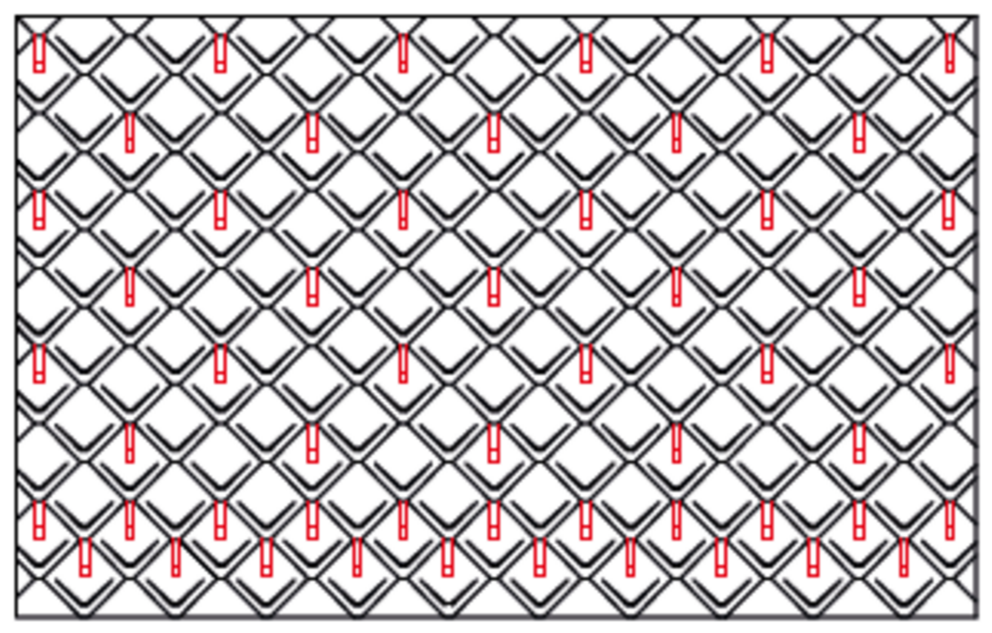

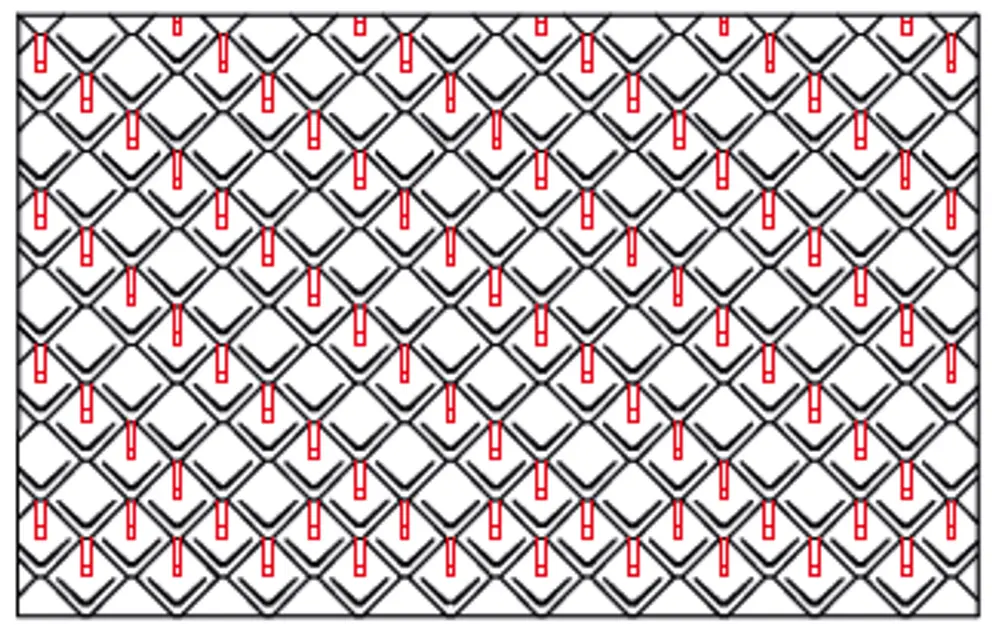

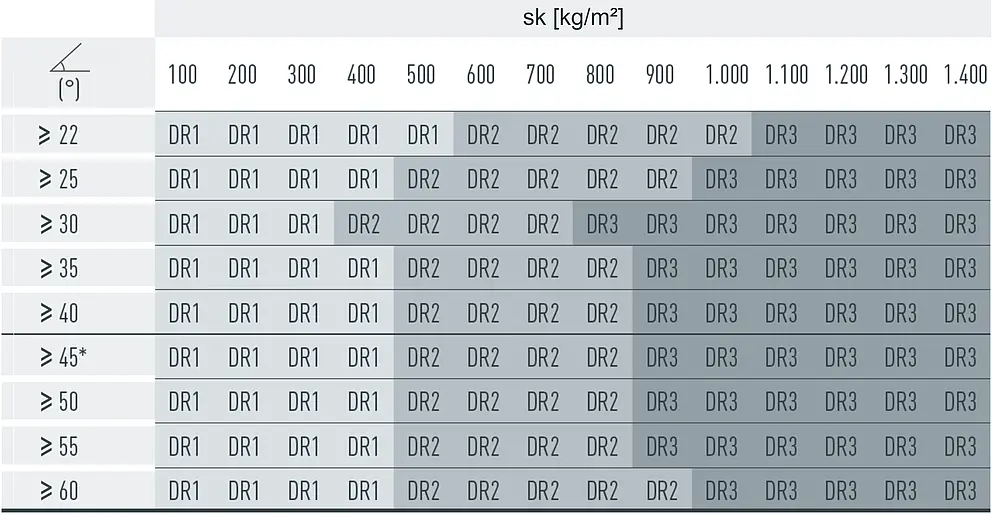

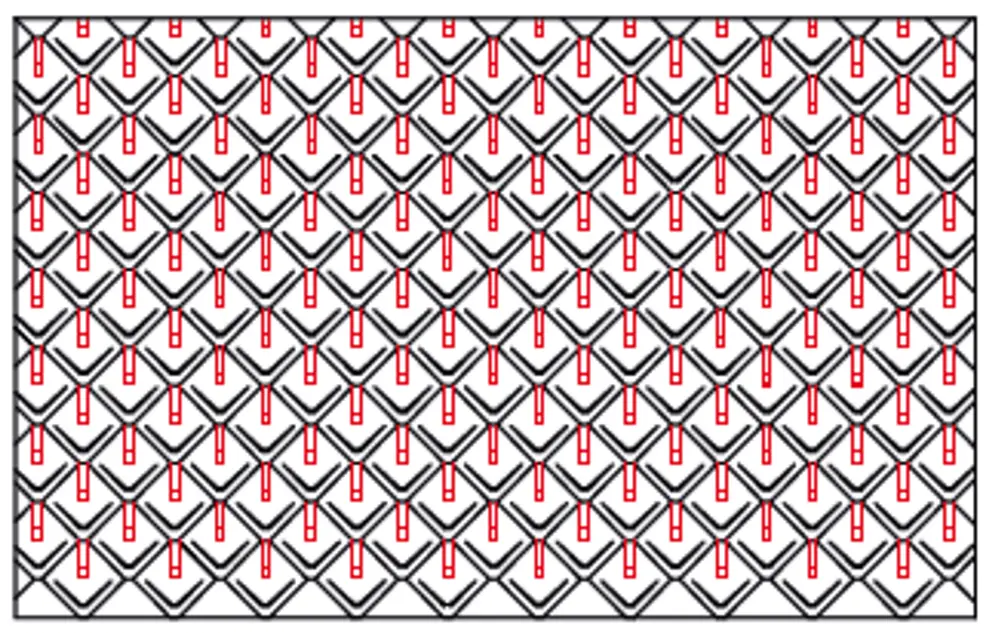

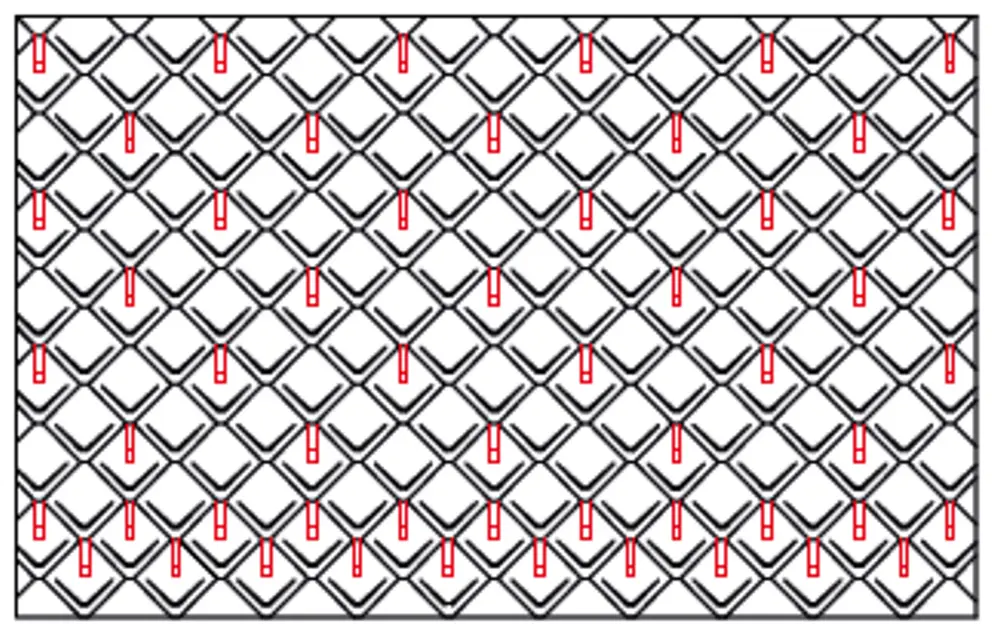

Bei Dachrauten 29 × 29 werden 3, 6 oder 12 Stk. Schneestopper pro m² eingebaut (siehe nachfolgende Tabelle – Verlegeschema DR1, DR2 und DR3). Die ersten beiden Reihen sind durchgehend mit Schneestoppern zu bestücken.

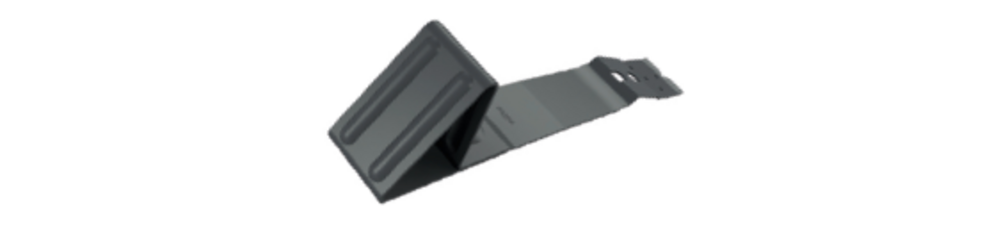

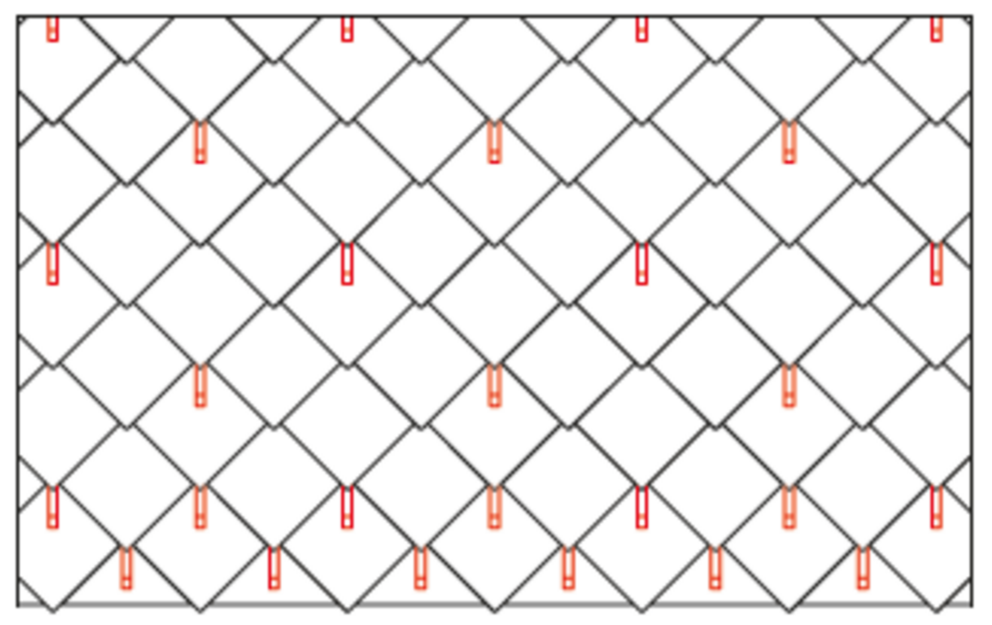

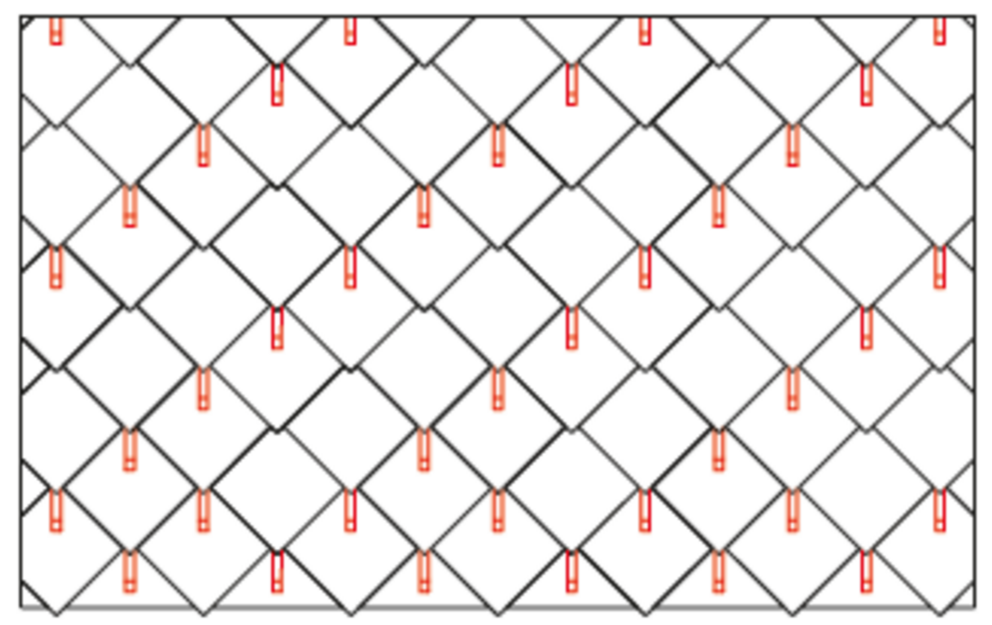

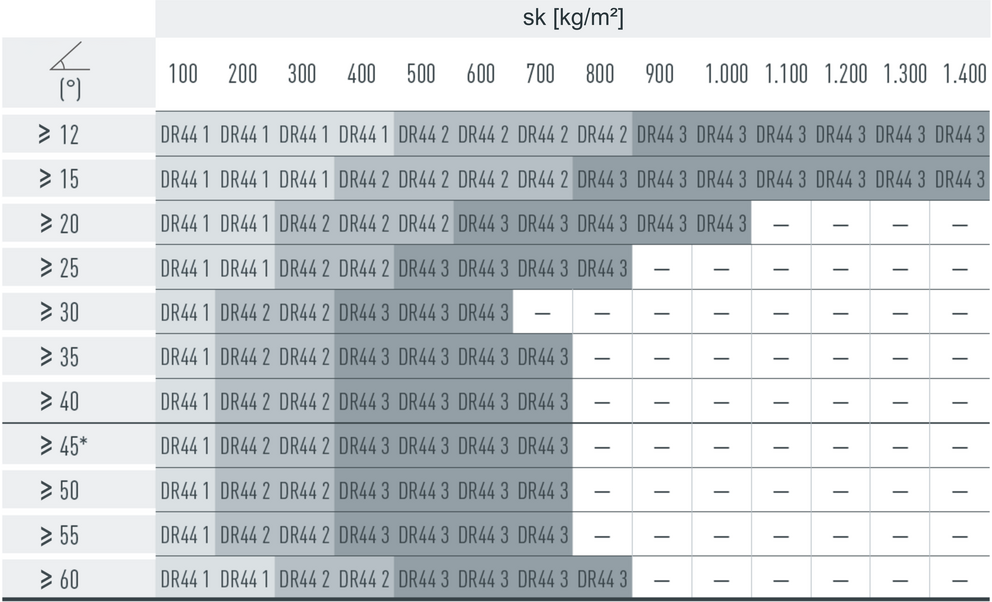

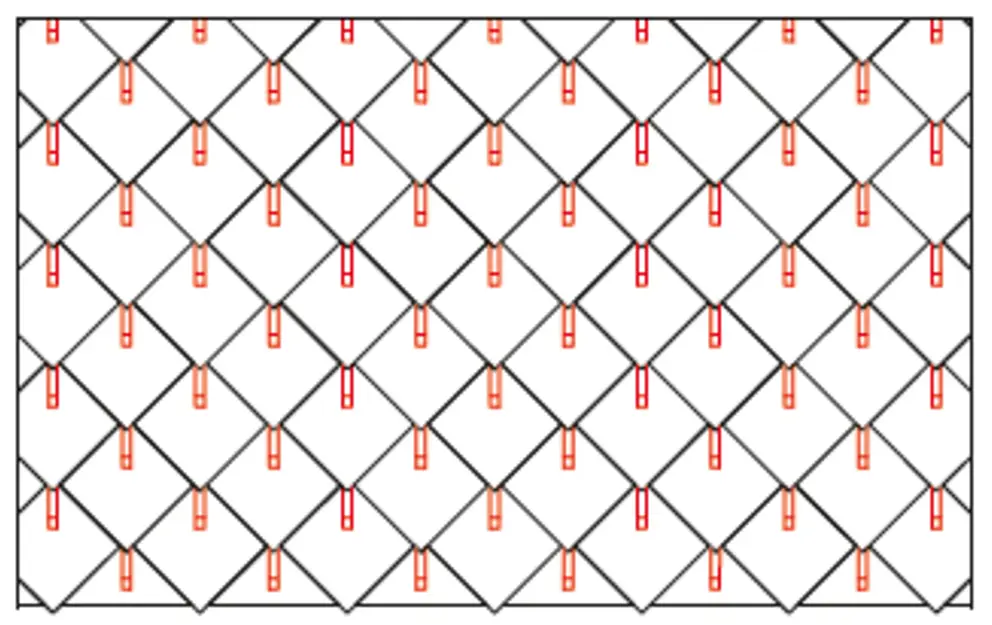

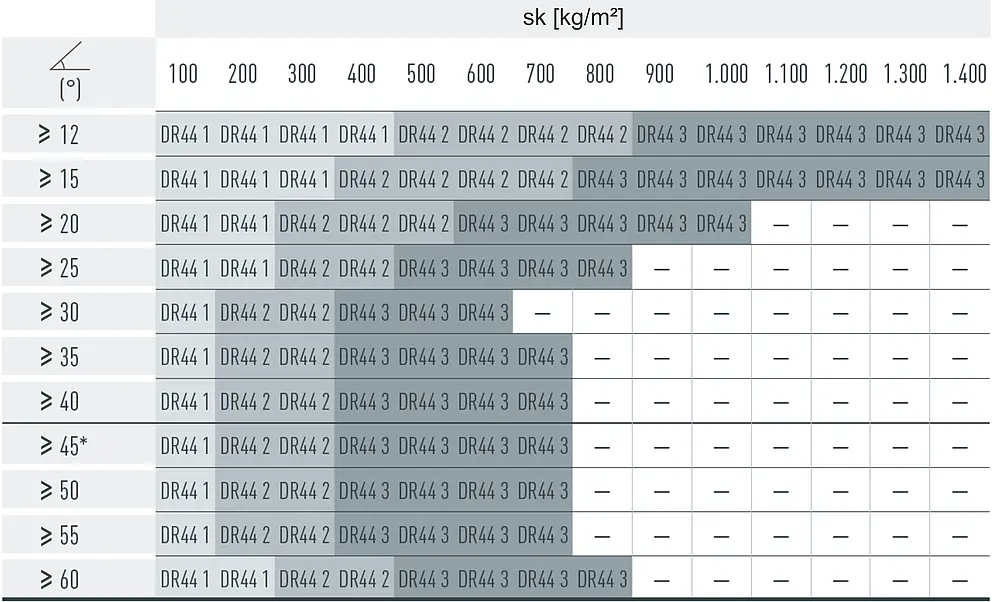

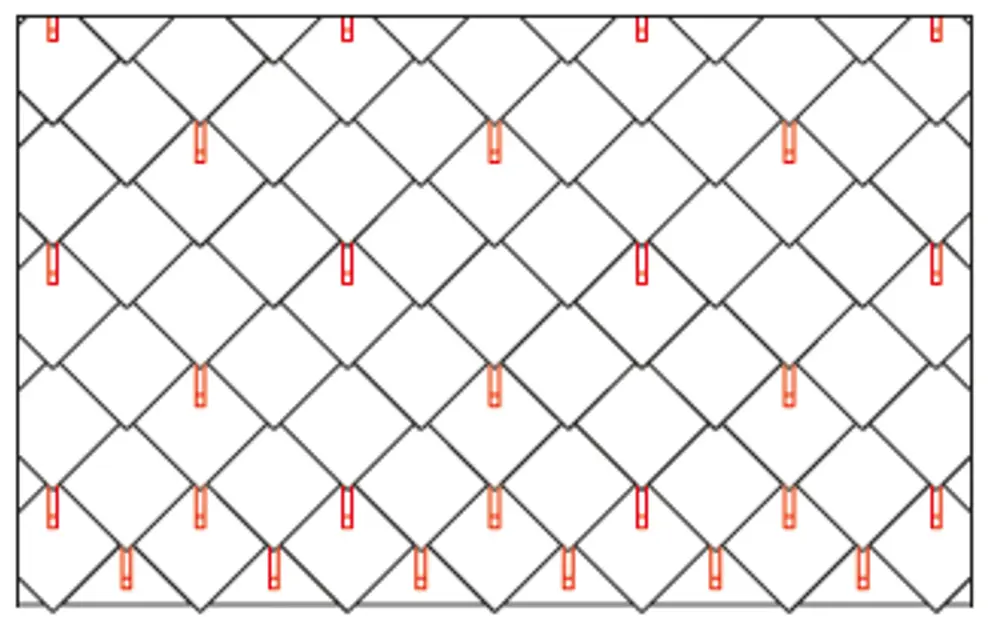

Schneestopper werden jeweils mittig in die Ausnehmung der Dachrauten 44 × 44 hochgeschoben und mit mind. 2 Rillennägeln befestigt. Durch die Verwendung von Schneestoppern wird die Anzahl der Befestigungen der Dachrauten 44 × 44 nicht beeinflusst. Bei Dachrauten 44 × 44 werden pro m² 1,3, 2,6 oder 5,2 Stk. Schneestopper eingebaut (siehe nachfolgende Tabelle – Verlegeschema DR44 1, DR44 2, DR44 3). Die ersten beiden Reihen (Startplatten für Dachrauten 44 × 44 und die erste Reihe Dachrauten 44 × 44) sind durchgehend mit Schneestoppern zu bestücken.

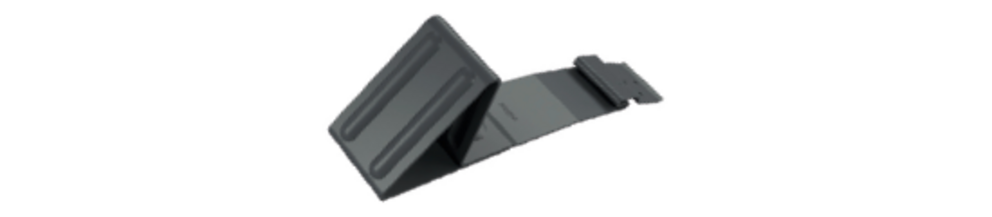

Schneestopper werden an der hochgewölbten Prägung auf dem Falz hochgeschoben und mit mind. 2 Rillennägeln befestigt. Durch die Verwendung von Schneestoppern wird die Anzahl der Befestigung bei den Dachplatten R.16 nicht beeinflusst.

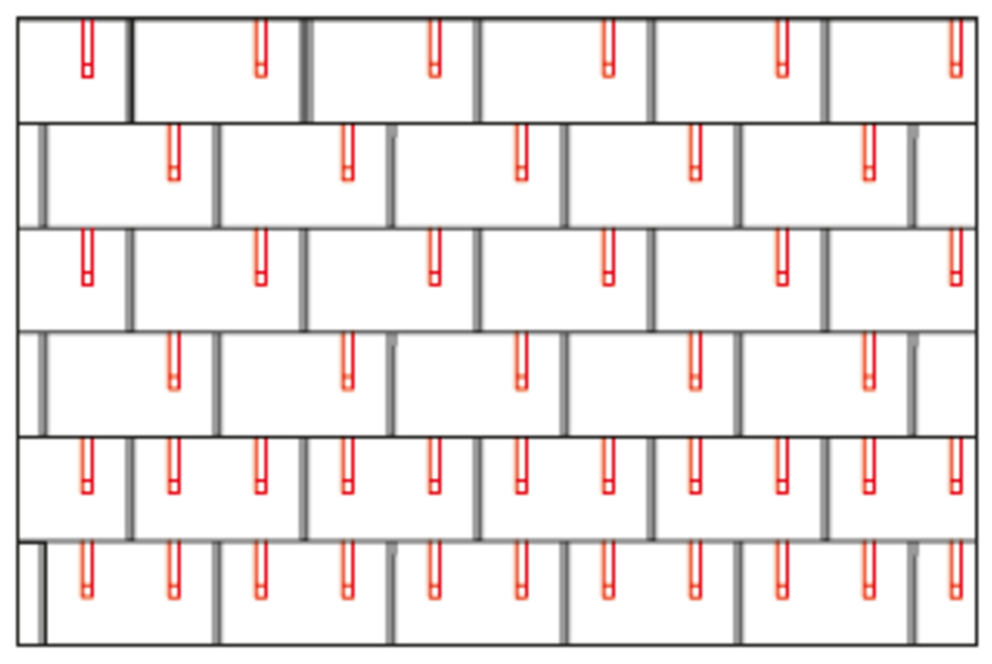

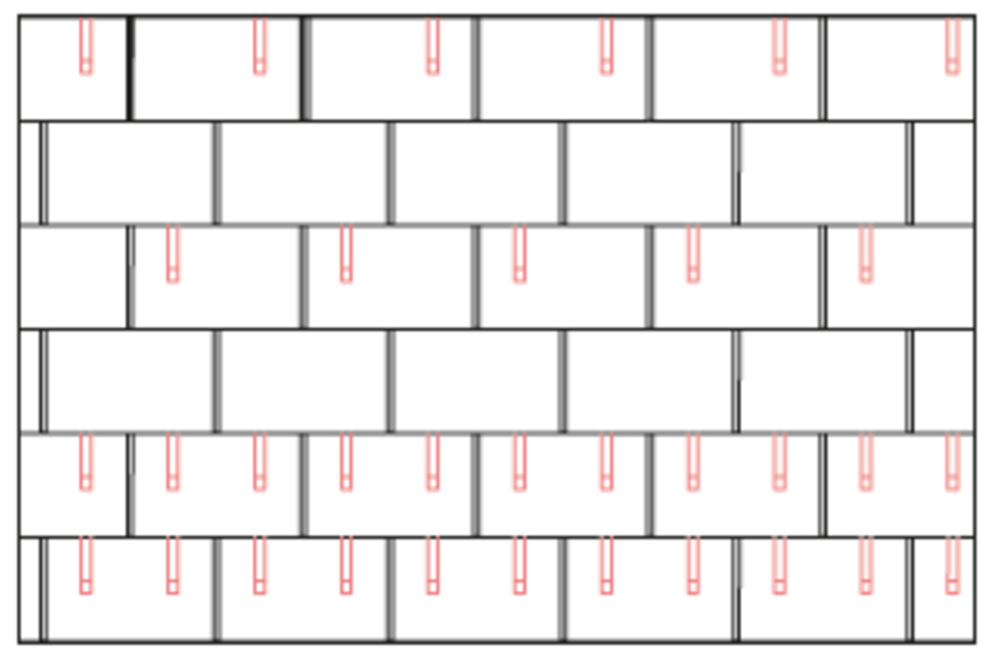

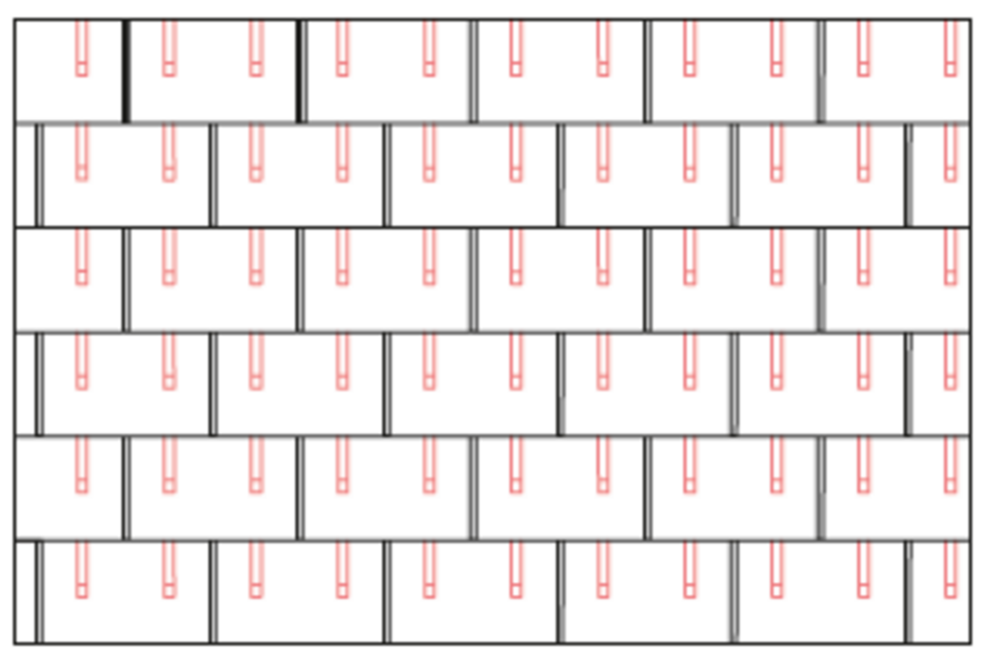

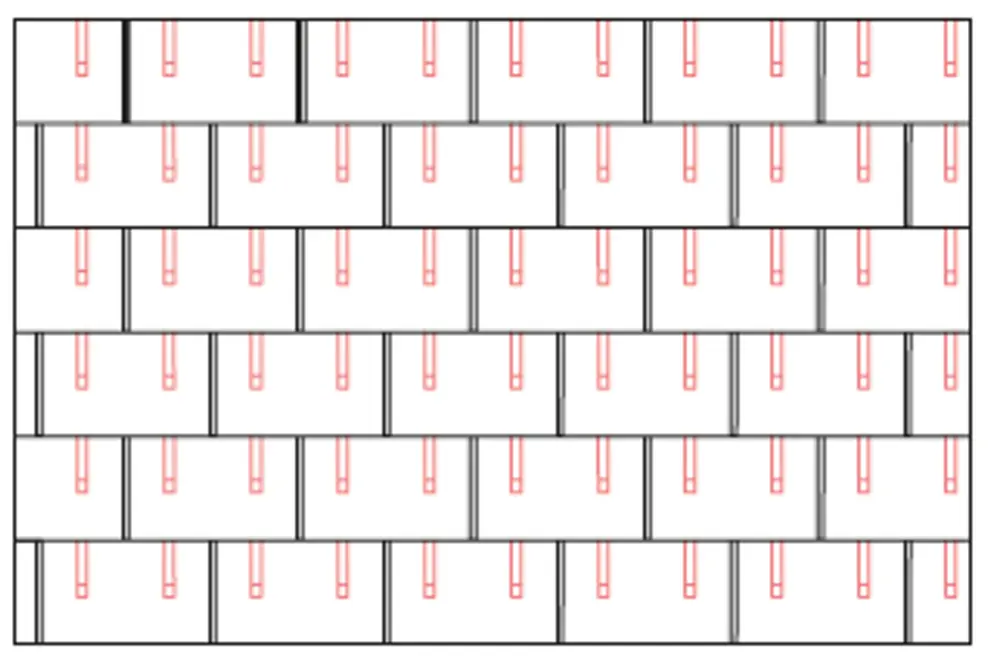

Bei Dachplatten R.16 werden pro m² 1,7, 3,4 oder 6,8 Stk. Schneestopper eingebaut (siehe nachfolgende Tabelle bzw. Verlegeschema R.16 1, R.16 2 und R.16 3). Die ersten beiden Reihen sind durchgehend mit Schneestoppern zu bestücken.

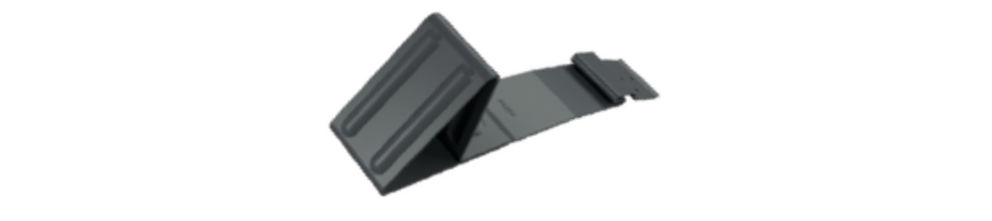

Schneestopper werden an der hochgewölbten Prägung auf dem Falz hochgeschoben und mit mind. 2 Rillennägeln befestigt. Durch die Verwendung von Schneestoppern wird die Anzahl der Befestigung bei den Dachpaneelen FX.12 nicht beeinflusst.

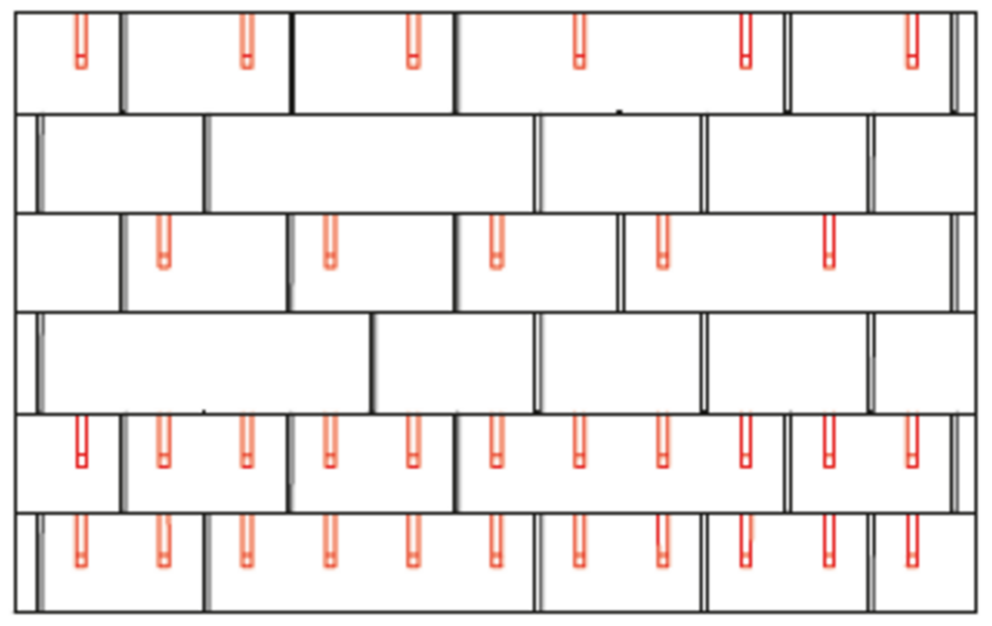

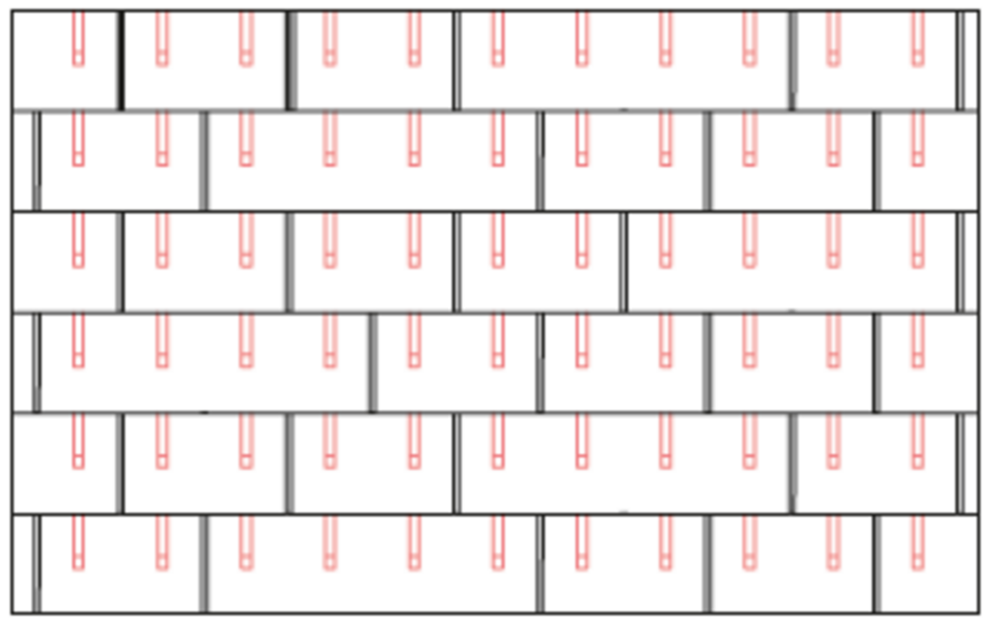

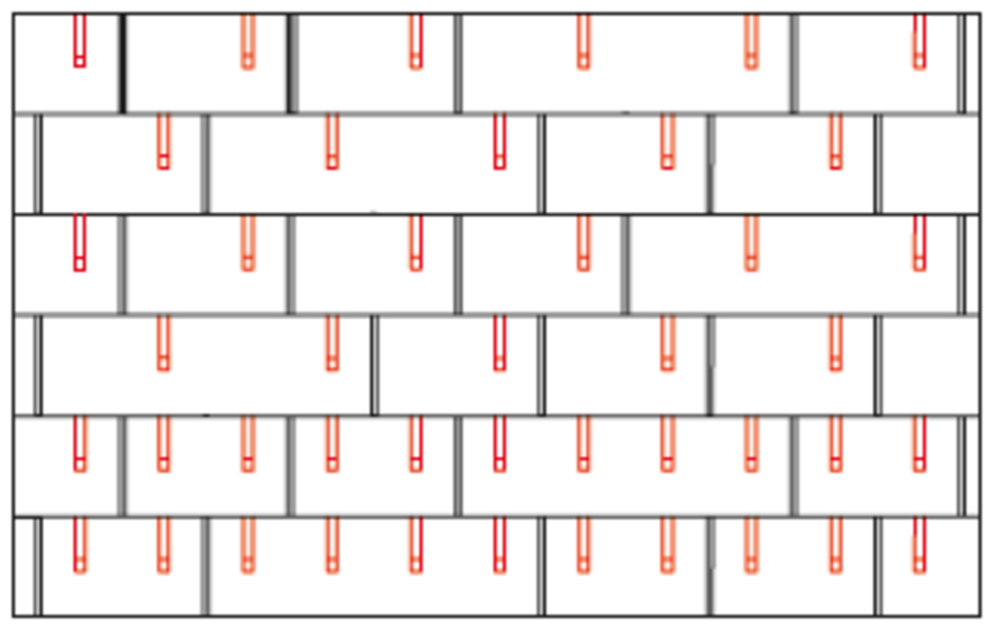

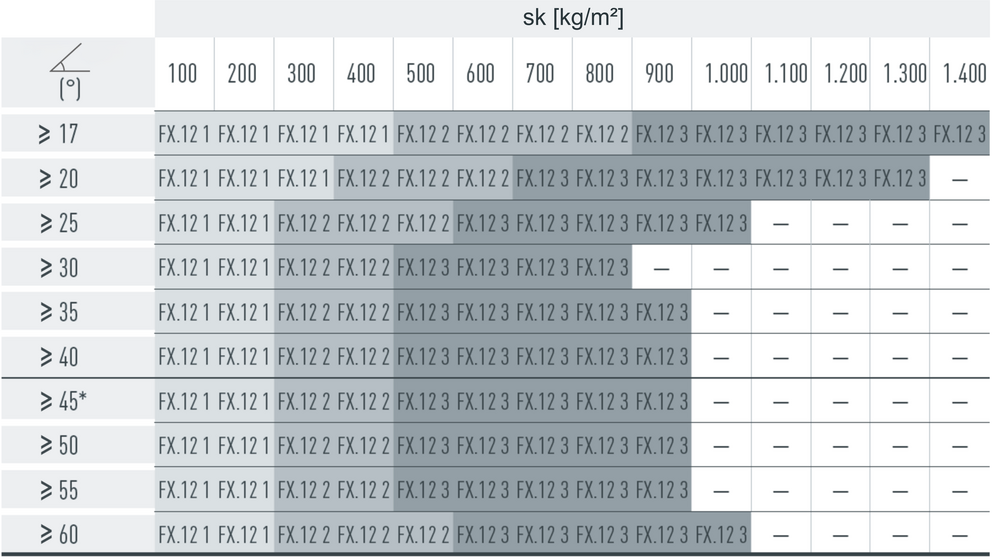

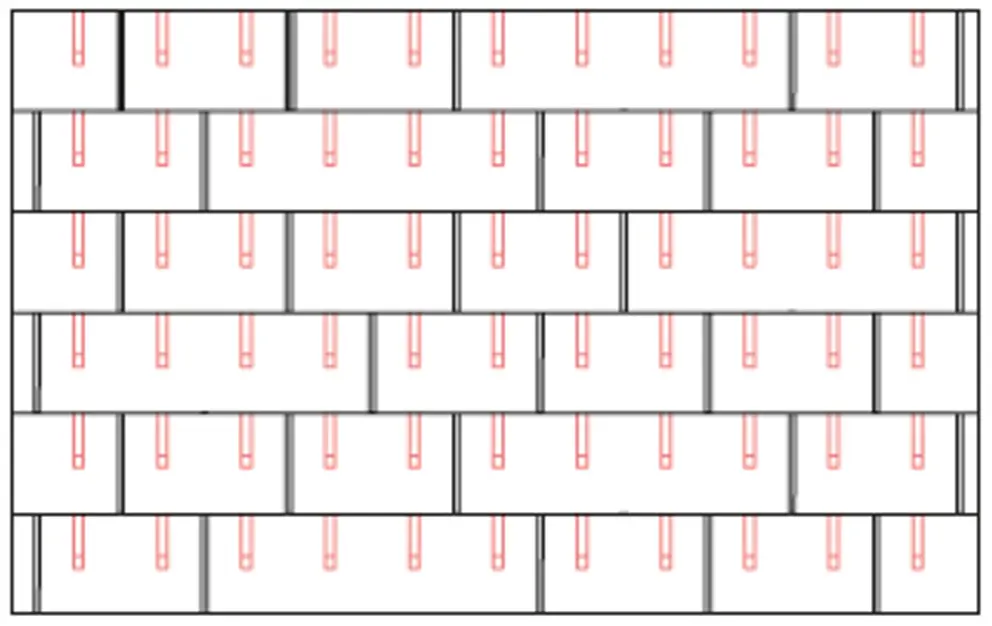

Bei Dachpaneelen FX.12 werden pro m² 1,7, 3,4 oder 6,8 Stk. Schneestopper eingebaut (siehe nachfolgende Tabelle bzw. Verlegeschema FX.12 1, FX.12 2 und FX.12 3). Die ersten beiden Reihen sind durchgehend mit Schneestoppern zu bestücken.

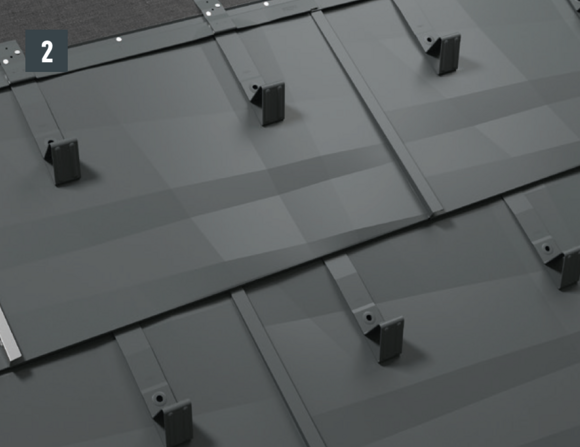

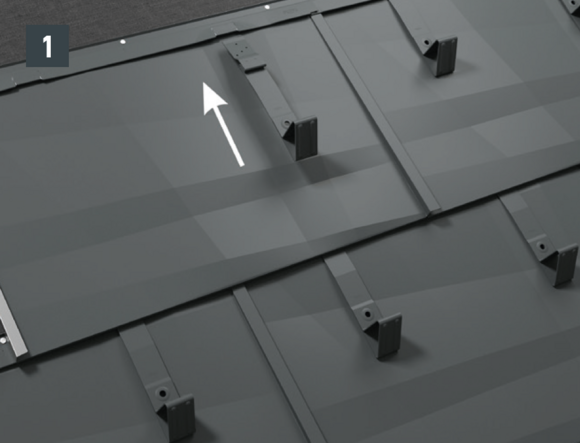

Grundsätzlich werden die FX.12 Dachpaneele unregelmäßig mit einem Versatz des vertikalen Winkelfalzes von mind. 220 mm verlegt. Aufgrund des beliebigen Versatzes der Dachpaneele FX.12 ist kein symmetrisches Verlegeschema möglich. Ist die Verwendung von Schneestoppern für FX.12 geplant, wird empfohlen, die Verlegung der Dachpaneele FX.12 mit regelmäßigem Versatz durchzuführen. Dies beeinträchtigt das unregelmäßige Erscheinungsbild, welches mit Dachpaneelen FX.12 üblicherweise erzielt wird, jedoch ist nur so ein regelmäßiges Verlegeschema mit Schneestoppern möglich (Bild 1 und 2).

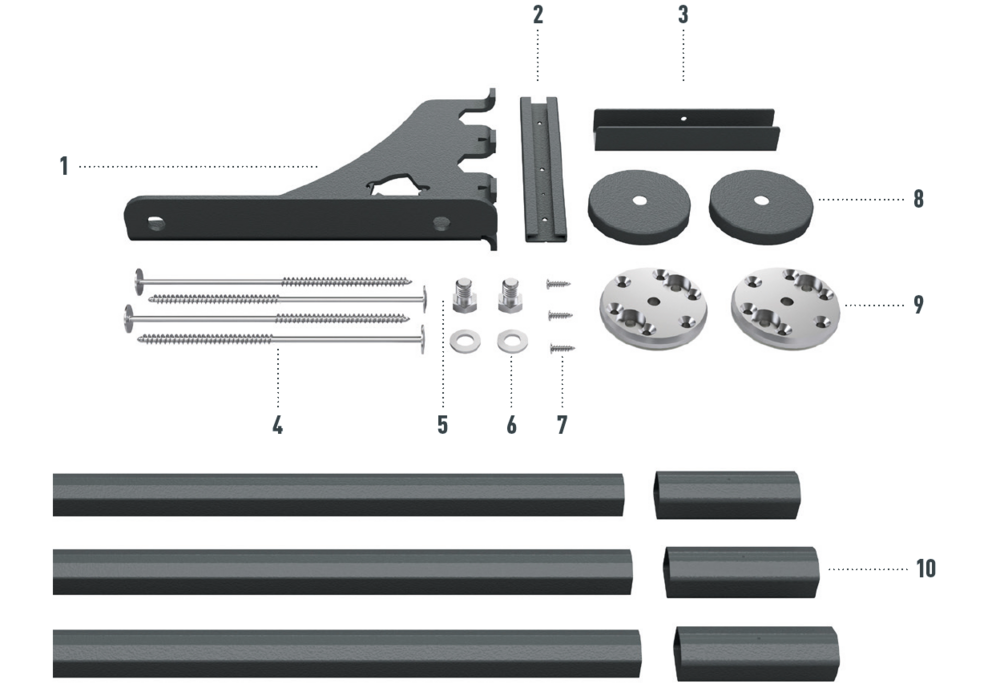

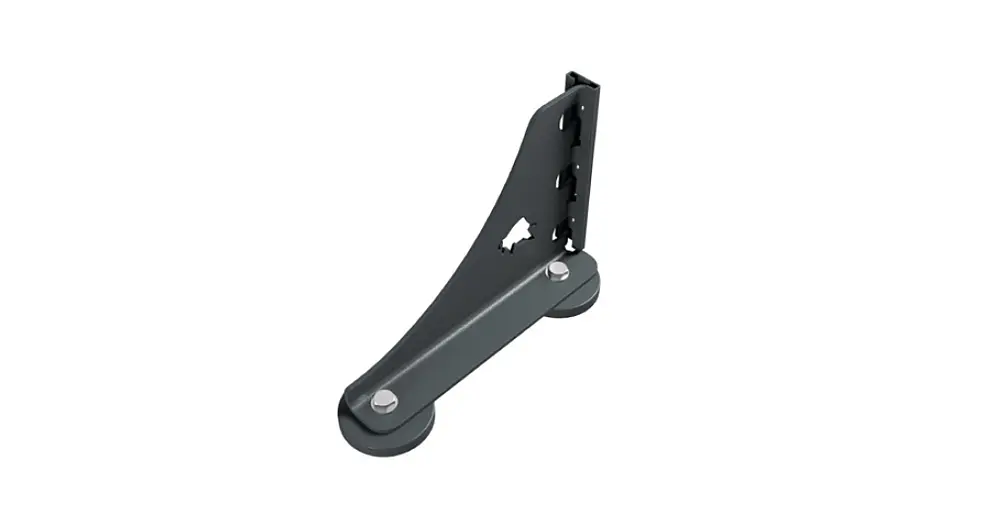

Die Montage der Schneerechenhaken erfolgt mit zwei Fußteilen auf der Dachhaut. Die Einlegeprofile werden in den Schneerechenhaken eingelegt und mittels Fixierschieber befestigt. Die Einlegeprofile werden anschließend mittels Muffen miteinander verbunden – Gesamthöhe mit Fußteilen: 219 mm.

Das Schneerechensystem kann auch nachträglich montiert werden.

Je nach Objekt- und Standortgegebenheiten kann es erforderlich sein, mehrere Schneerechenreihen zu montieren. Die maximal zulässigen Abstände sind in Abhängigkeit der Schneelast, der Dachneigung sowie des Sparrenabstandes zu berechnen.

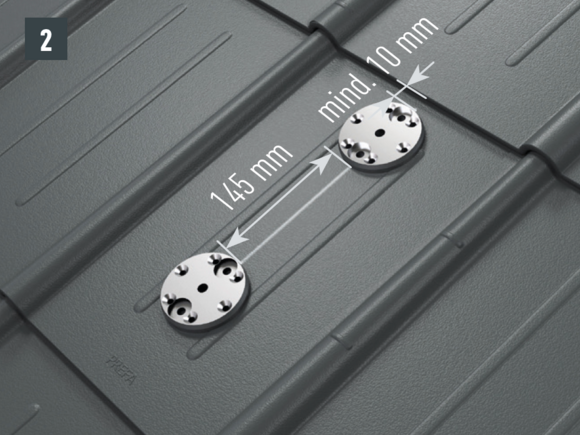

Die Sparrenmitte markieren. Das obere Fußteil (Außenkante) soll einen Abstand von mind. 10 mm zum darüberliegenden Falz aufweisen. Abstand der beiden Fußteile von 145 mm (innen gemessen) einhalten (Bild 1).

Für die Befestigung am Sparren müssen die Bohrlöcher (∅ 8,5 mm) in der Achse des Schneerechenhakens (Sparrenverlauf) liegen – Befestigungsschrauben in einer Achse mit dem Sparren. Rückseitige Schutzfolie an den Fußteilen abziehen, positionieren und aufkleben (Bild 2).

• Vorbohren der Schraublöcher in der Unterkonstruktion mit Bohrer (∅ 4,1 mm), Bohrtiefe: ca. 50 mm (Bild 3).

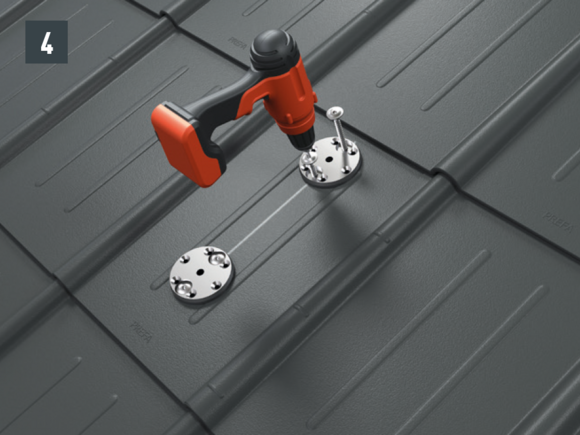

• Festschrauben der Fußteile mit jeweils 2 Befestigungsschrauben 8 × 220 mm (bei zweischaligem Aufbau) oder 8 × 120 mm (bei einschaligem Aufbau) am Sparren, bis die Flächendichtung an die Dacheindeckung oder Unterkonstruktion gepresst wird. Bei richtiger Verarbeitung wölbt sich die Flächendichtung leicht nach außen (Aufsatz für Bohrmaschine: Torx TX40) (Bild 4).
• Anbringen (Auflegen) der Abdeckkappen auf den Fußteilen (Bild 5).

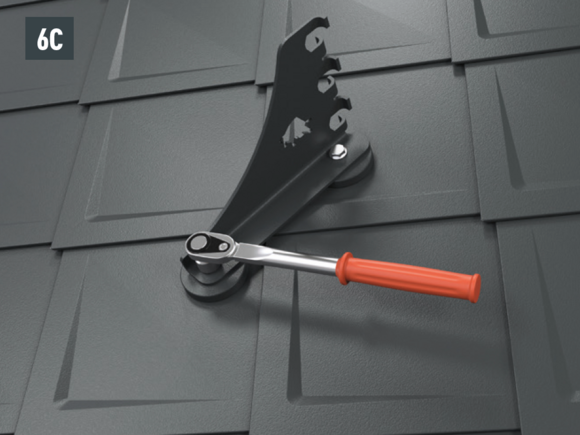

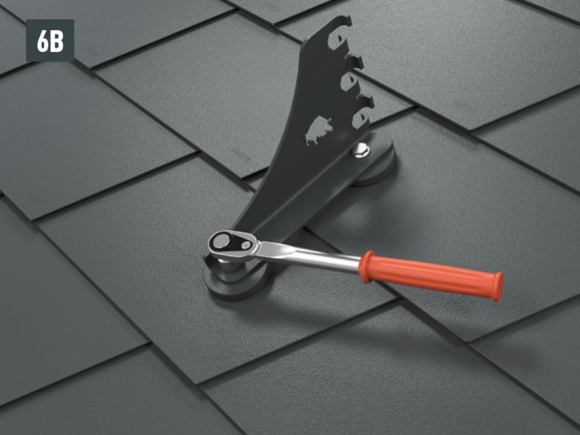

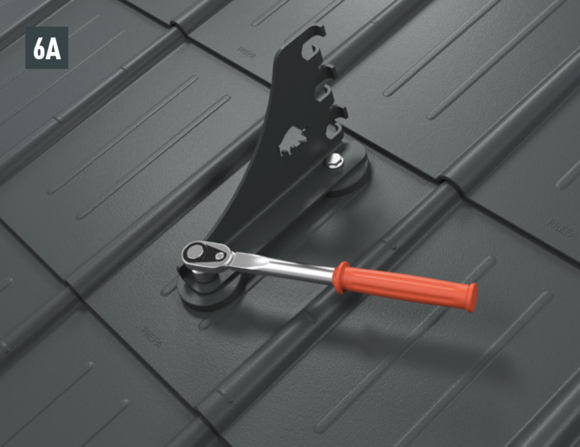

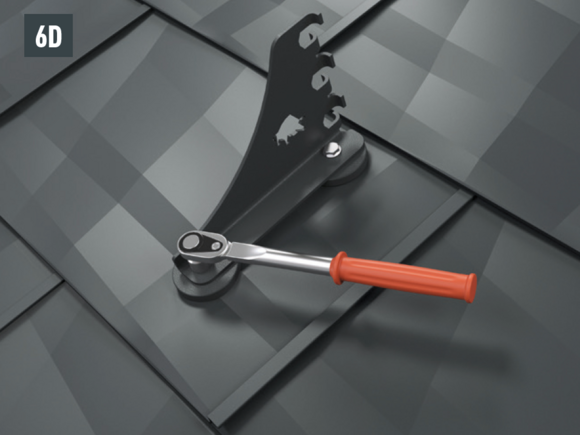

• Montage der Schneerechenhaken mittels der beiden Sechskantschrauben (M12) an den Fußteilen (SW 19; Drehmoment: 35 Nm) bei Dachplatten (Bild 6A), Dachschindeln (Bild 6B), Dachrauten (Bild 6C), R.16 und FX.12 (Bild 6D).

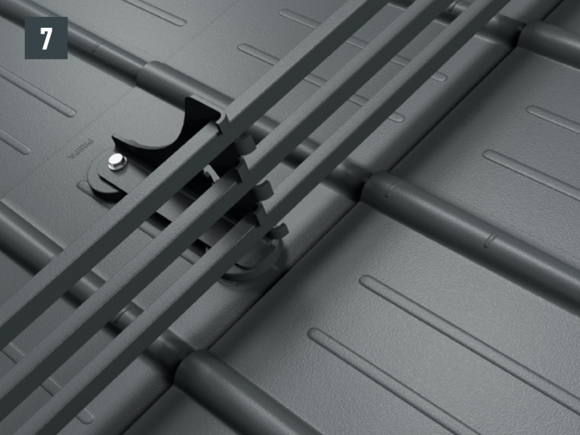

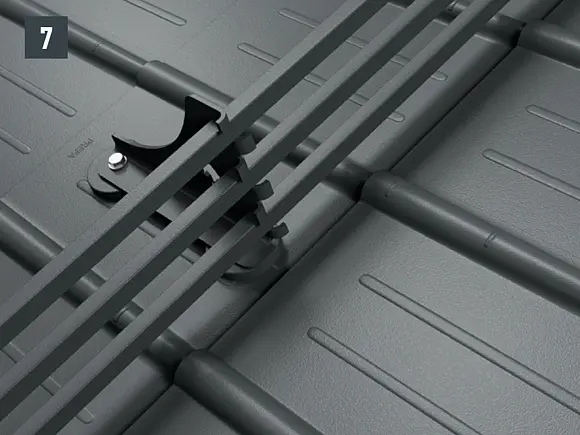

• Einlegeprofile entsprechend der Ausnehmungen in die montierten Haken einlegen. Der Überstand im Randbereich darf maximal 30 cm betragen (Bild 7).

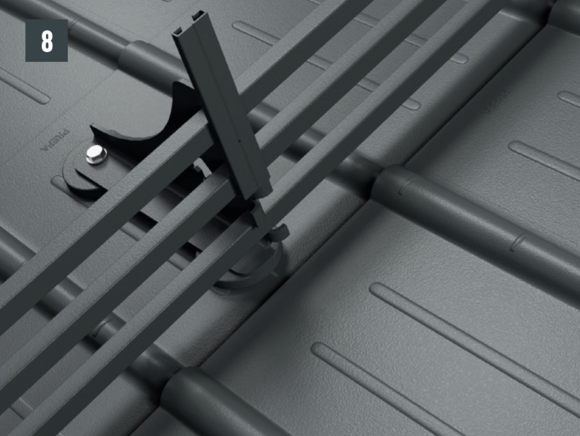

• Verschlussprofil nach Montage der 3 Einlegeprofile von oben auf den Haken aufschieben (vorgebohrtes Loch unten) (Bild 8).

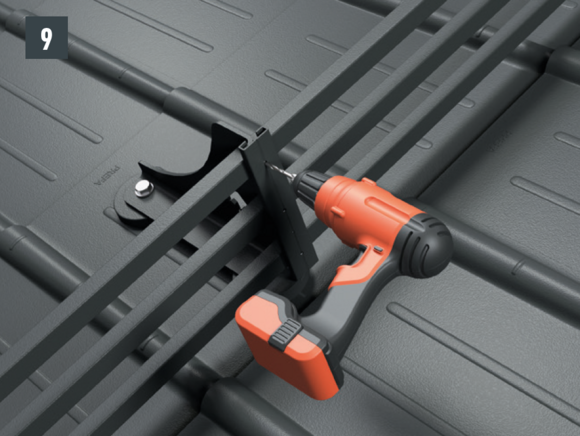

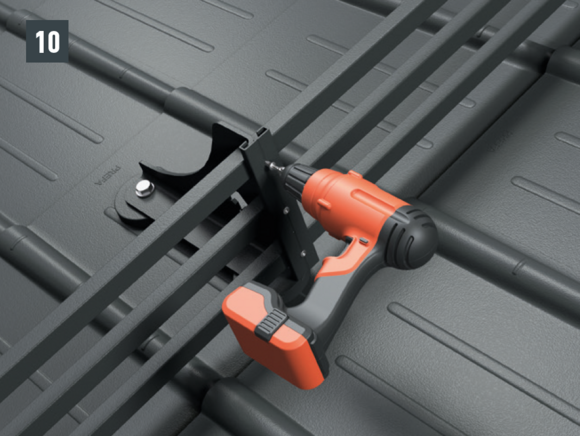

• Jedes Einlegeprofil einmal mittig der Profillänge mit mitgelieferten Selbstbohrschrauben 5,5 × 25 mm TX25 befestigen (1 Stk. pro Einlegeprofil), um ein seitliches Verschieben der Stangen zu verhindern und die Profilausdehnung nach links und rechts zu gewährleisten (Bild 9 und 10).

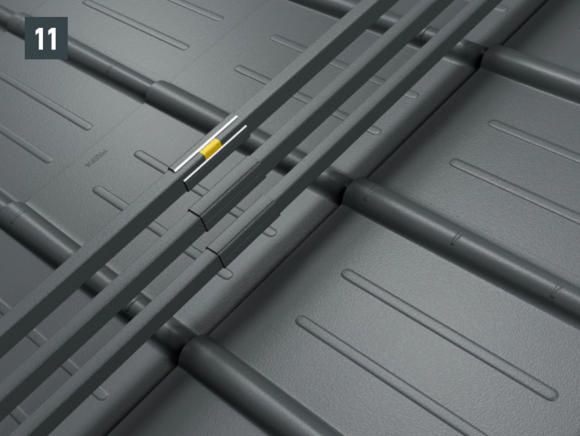

• Einlegeprofile im Stoßbereich mit mitgelieferten Verbindungshülsen verbinden. Die Verbindungselemente weisen ein Schaumstoffelement auf, um wärmebedingte Längenausdehnungen aufnehmen zu können (Bild 11).

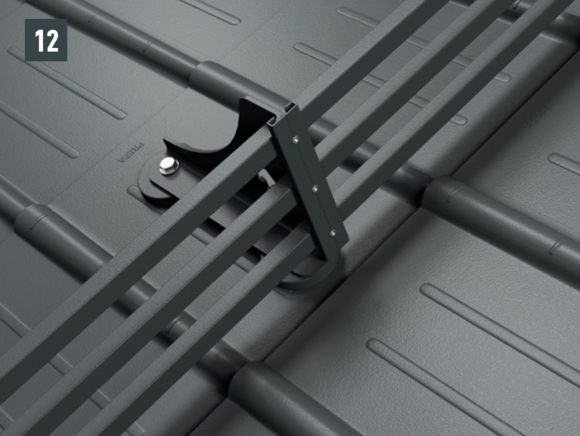

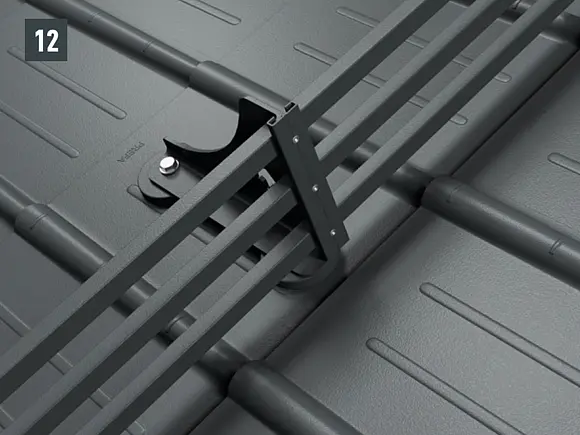

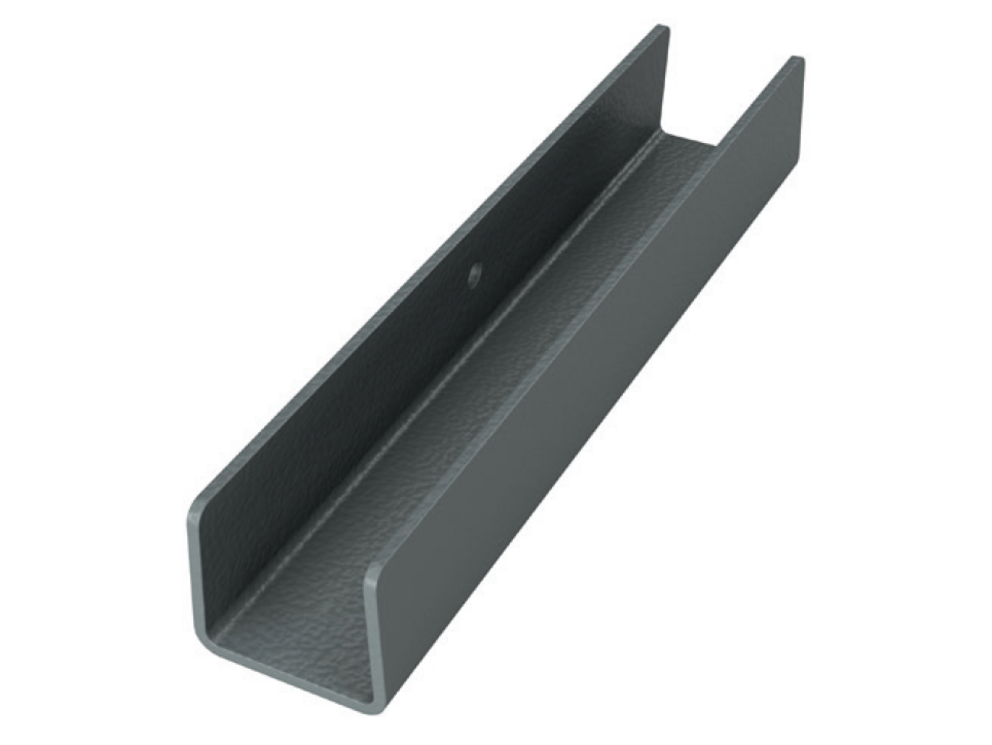

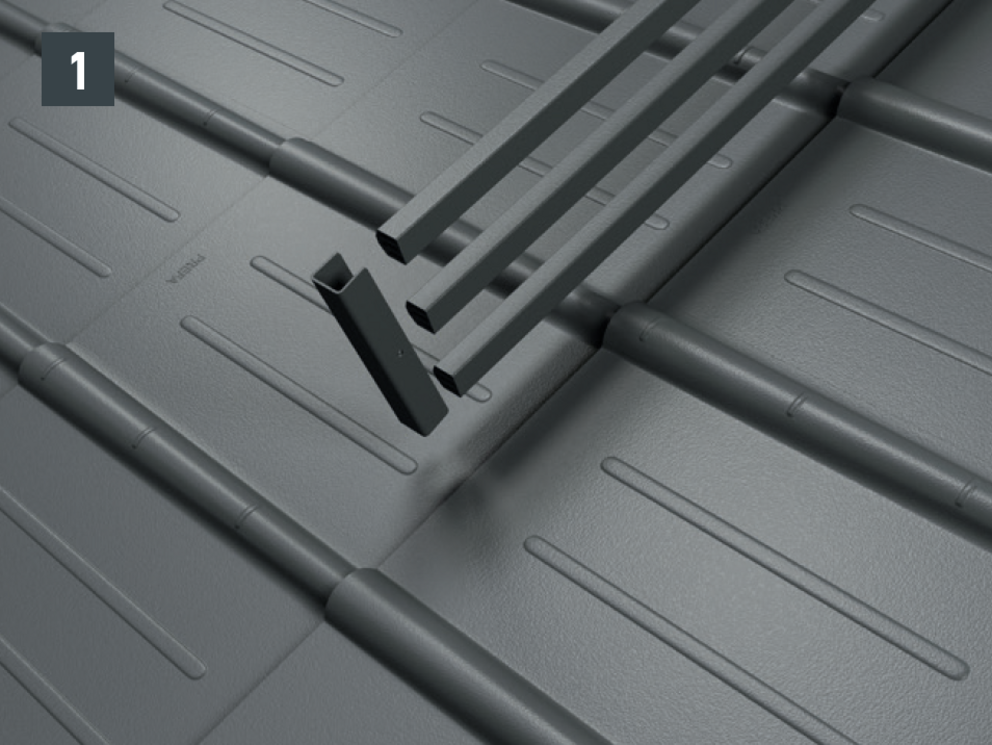

• Schneerechensystem-Abschluss auf die Einlegeprofile aufschieben (Bild 1).

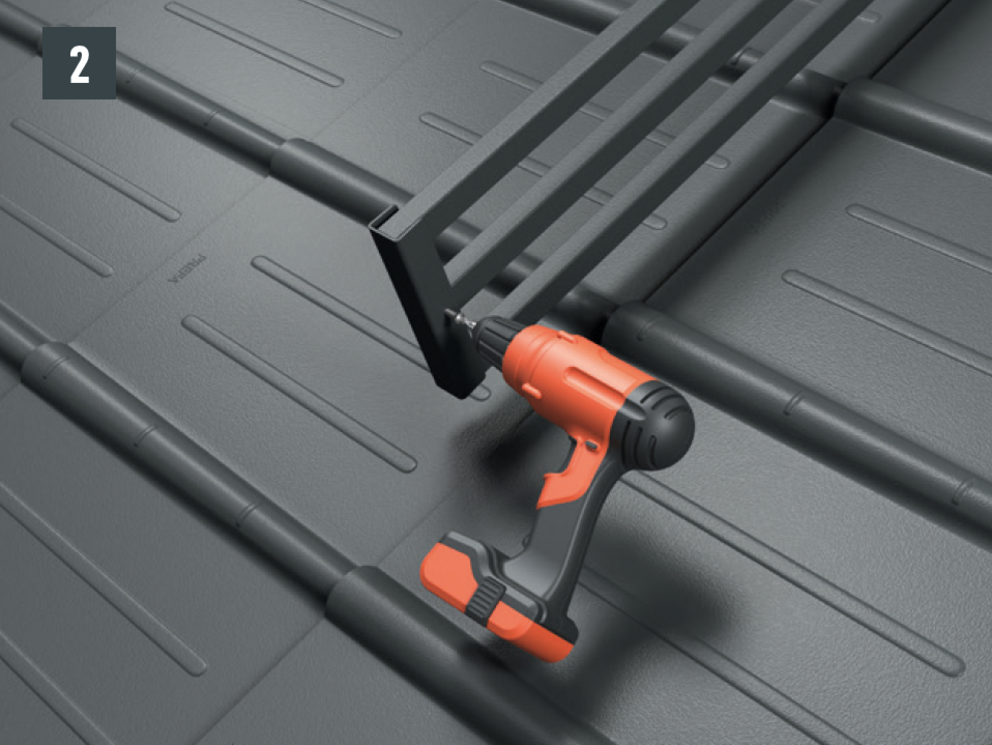

• Abschluss mit der mitgelieferten Befestigungsschraube fixieren (Bild 2).

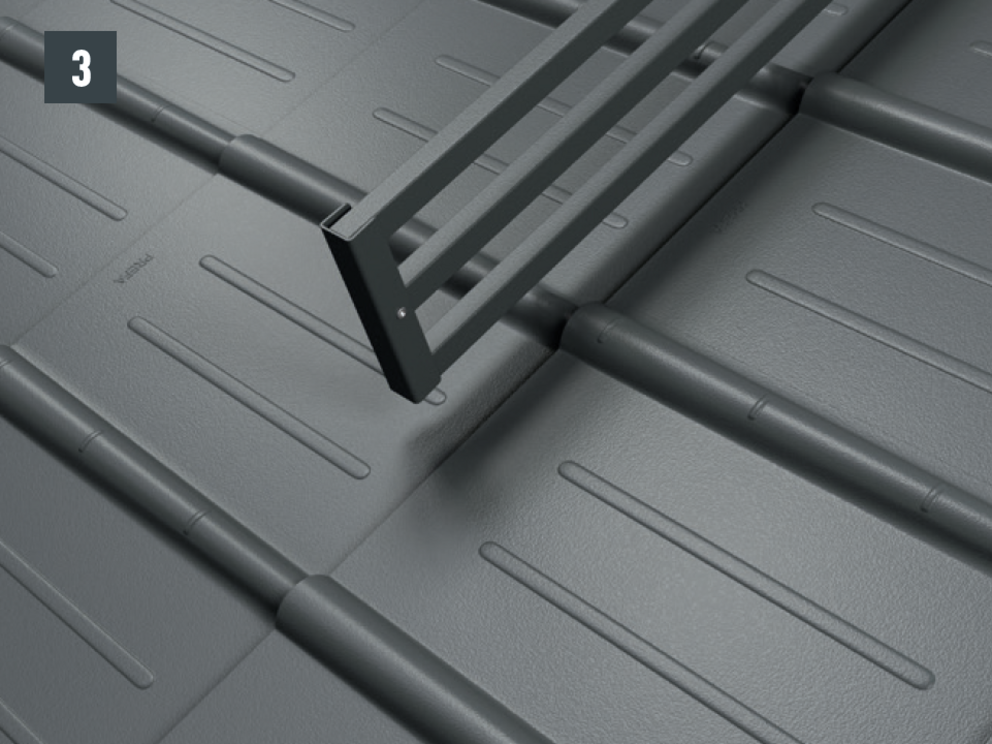

• Fertig montierter Abschluss für das Schneerechensystem (Bild 3).

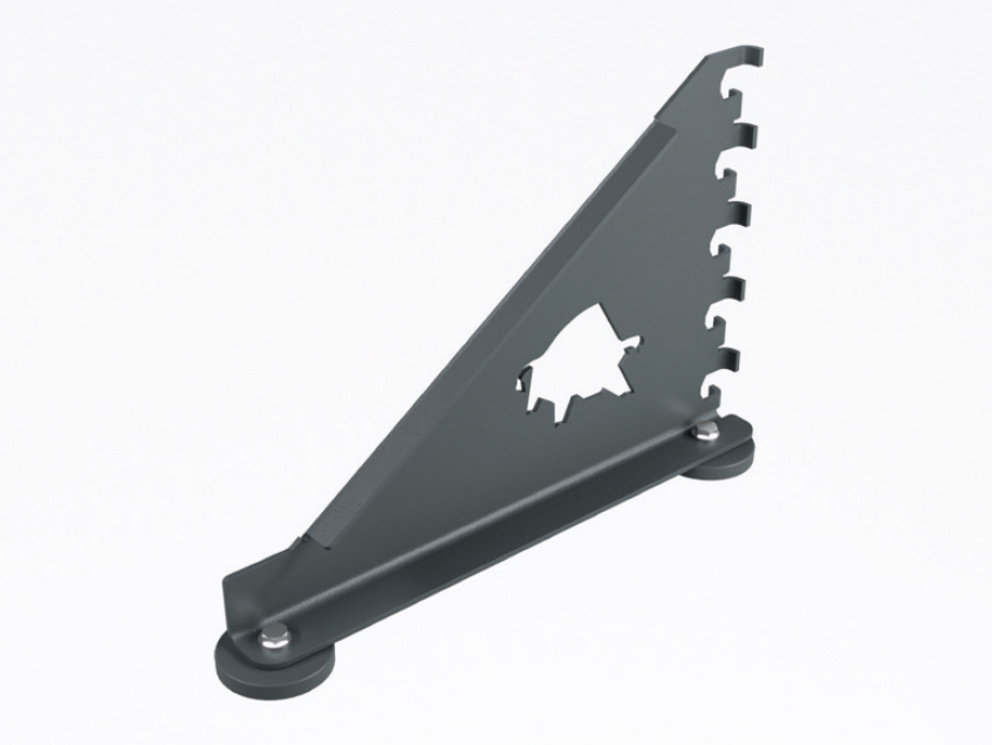

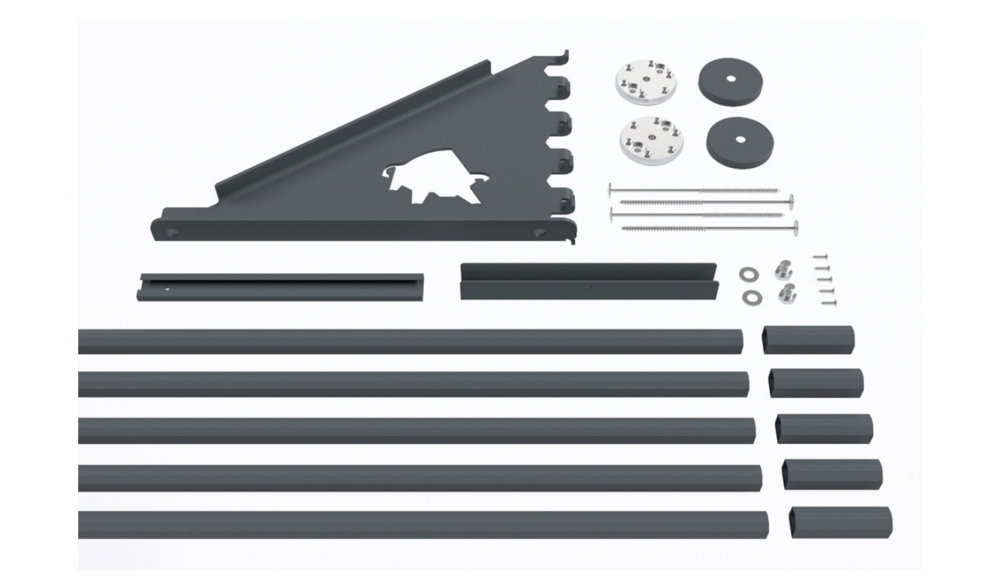

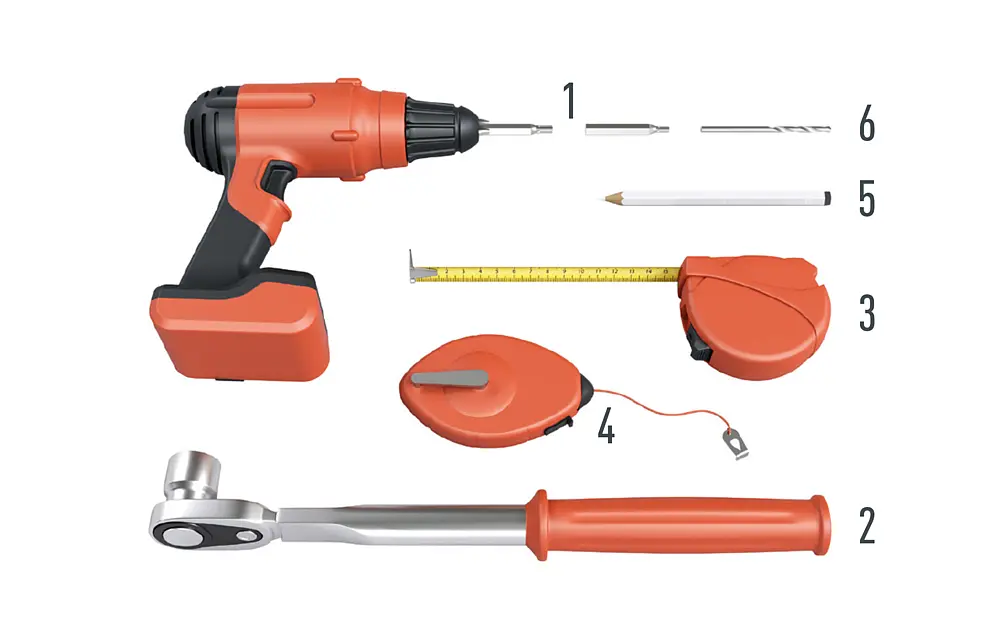

Die Montage der Schneerechenhaken XL erfolgt auf zwei Fußteilen im Sparren auf der Dachhaut. Die Einlegeprofile werden in den Schneerechenhaken XL eingelegt und mittels Fixierschieber befestigt. Die Einlegeprofile werden anschließend mittels Muffen miteinander verbunden – Gesamthöhe 360 mm.

Das Schneerechensystem XL kann auch nachträglich montiert werden.

Je nach Objekt- und Standortgegebenheiten kann es erforderlich sein, mehrere Schneerechenreihen zu montieren. Die maximal zulässigen Abstände sind in Abhängigkeit der Schneelast, der Dachneigung sowie des Sparrenabstandes zu berechnen.

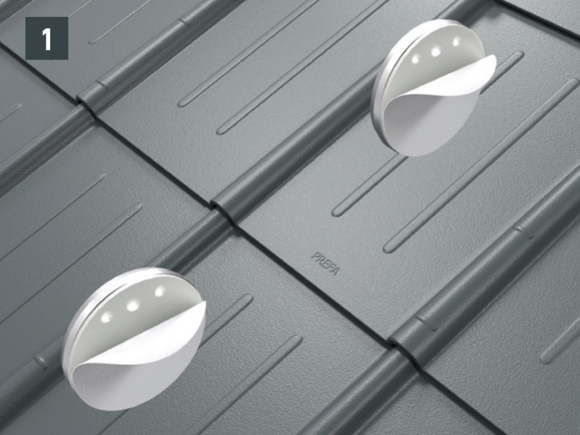

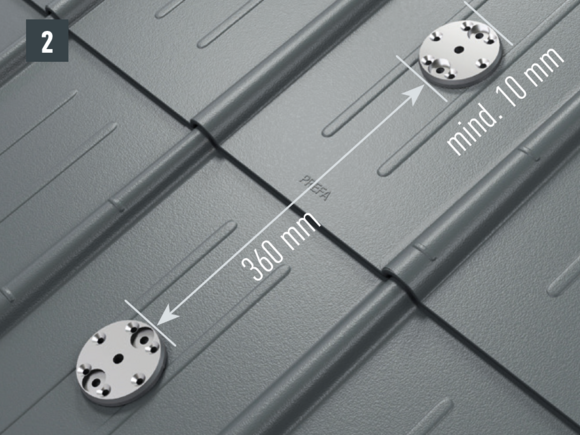

• Die Sparrenmitte markieren. Das obere Fußteil (Außenkante) soll einen Abstand von mind. 10 mm zum darüberliegenden Falz aufweisen. Abstand der beiden Fußteile von 360 mm (innen gemessen) einhalten.
• Für die Befestigung im Sparren müssen die Bohrlöcher (Ø 8,5 mm) in der Achse des Schneerechenhakens XL (Sparrenverlauf) liegen – Befestigungsschrauben in einer Achse mit dem Sparren. Rückseitige Schutzfolie an den Fußteilen abziehen, positionieren und aufkleben (Bild 1 und 2).

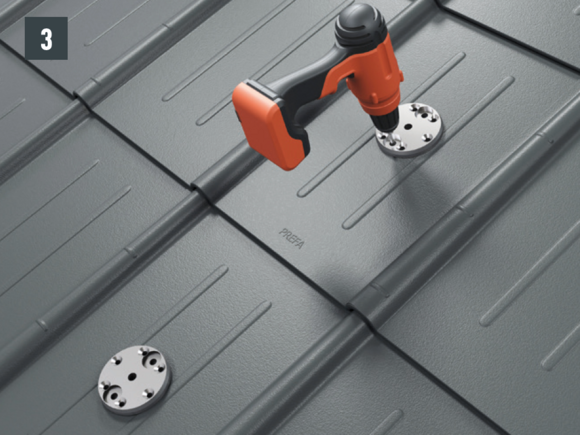

• Vorbohren der Schraublöcher in der Unterkonstruktion mit Bohrer (ø 4,1 mm), Bohrtiefe: ca. 50 mm (Bild 3).

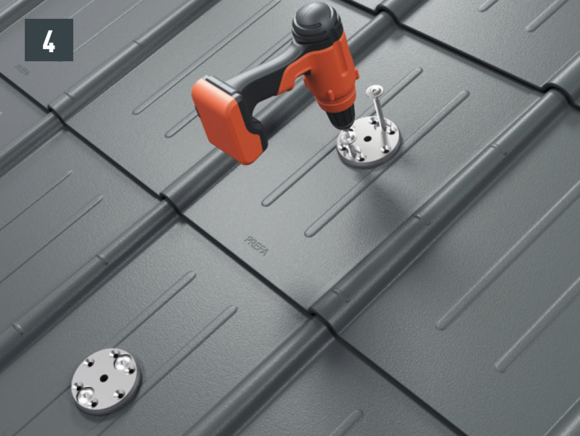

• Festschrauben der Fußteile mit jeweils 2 Befestigungsschrauben 8 × 220 mm (bei zweischaligem Aufbau) oder 8 × 120 mm (bei einschaligem Aufbau) im Sparren, bis die Flächendichtung an die Dacheindeckung oder Unterkonstruktion gepresst wird. Bei richtiger Verarbeitung wölbt sich die Flächendichtung leicht nach außen (Aufsatz für Bohrmaschine: TX40) (Bild 4).

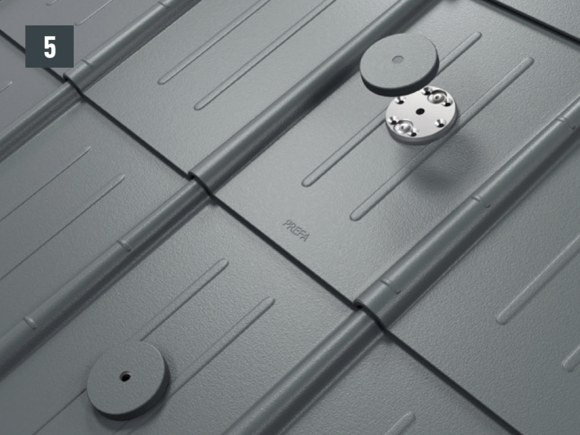

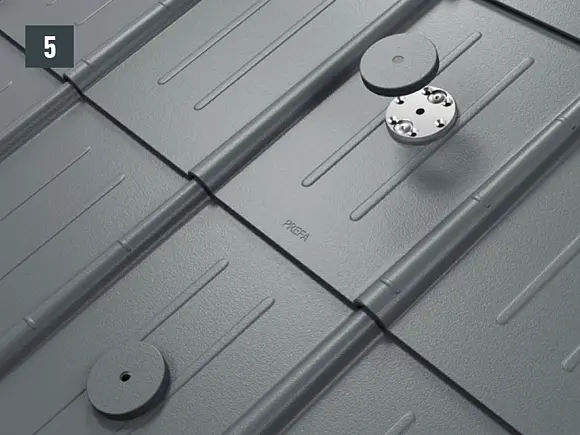

• Anbringen (Auflegen) der Abdeckkappen auf den Fußteilen (Bild 5).

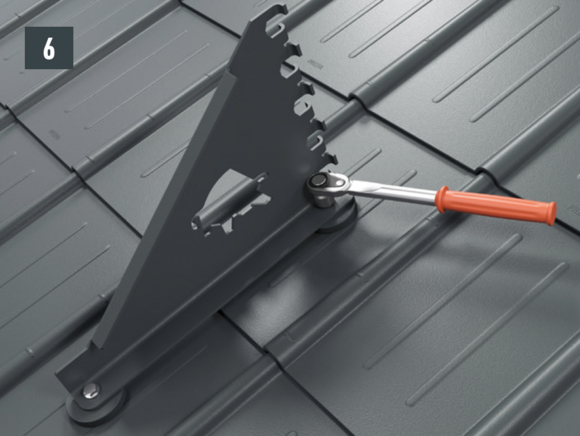

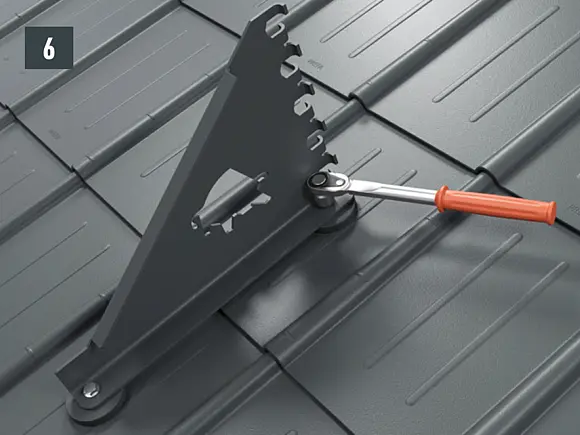

• Montage der Schneerechenhaken XL mittels der beiden Sechskantschrauben (M12) an den Fußteilen (SW 19; Drehmoment: 35 Nm) (Bild 6).

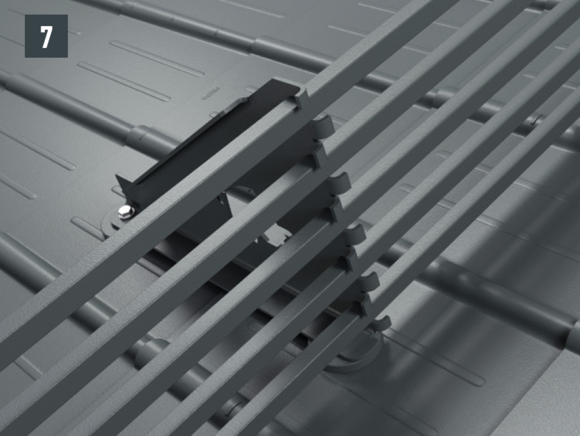

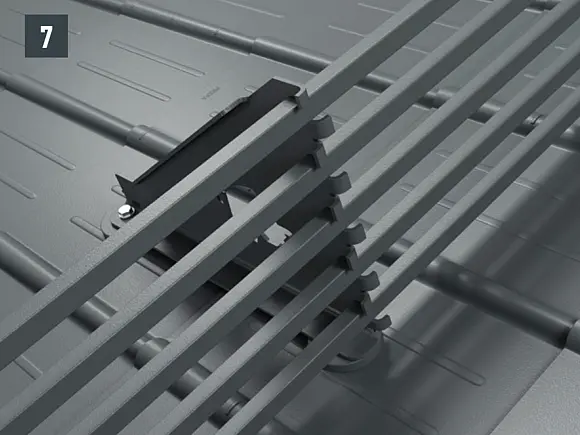

• Einlegeprofile entsprechend der Ausnehmung in den montierten Haken XL einlegen. Der Überstand im Randbereich darf maximal 30 cm betragen (Bild 7).

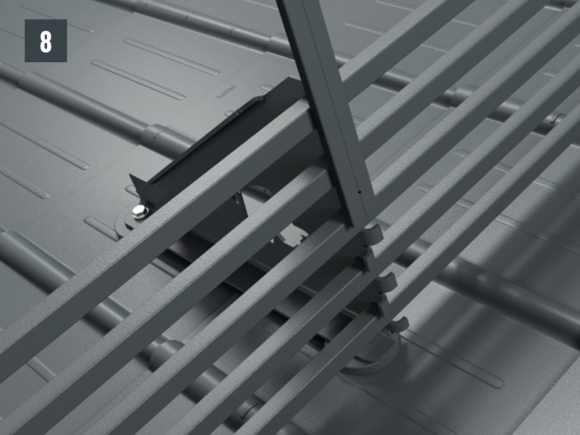

• Verschlussprofil nach Montage der 5 Einlegeprofile von oben auf den Haken aufschieben (vorgebohrtes Loch unten) (Bild 8).

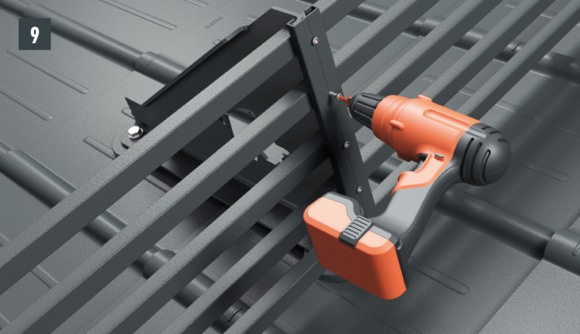

• Jedes Einlegeprofil einmal mittig der Profillänge mit mitgelieferten Selbstbohrschrauben 5,5 × 25 mm TX25 befestigen (1 Stk. pro Einlegeprofil), um ein seitliches Verschieben der Stangen zu verhindern und die Profilausdehnung nach links und rechts zu gewährleisten (Bild 9).

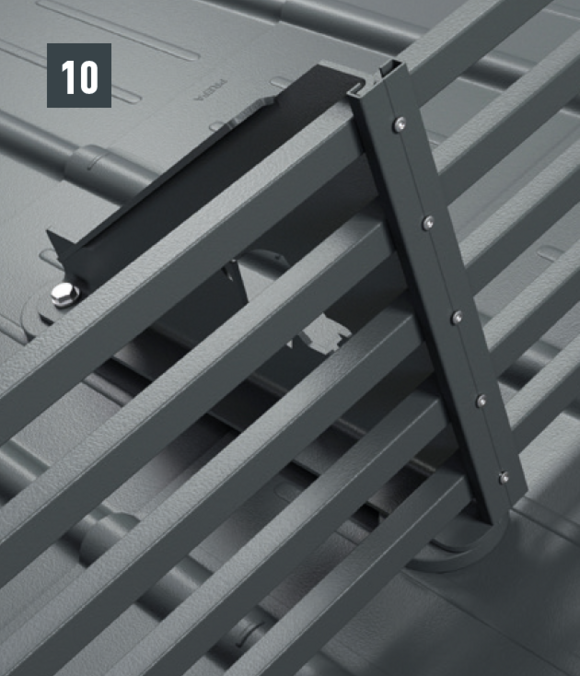

• Einlegeprofile im Stoßbereich mit mitgelieferten Verbindungsmuffen verbinden. Die Verbindungsmuffen weisen Schaumstoffelemente auf, um die wärmebedingte Längenausdehnung aufnehmen zu können (Bild 10).

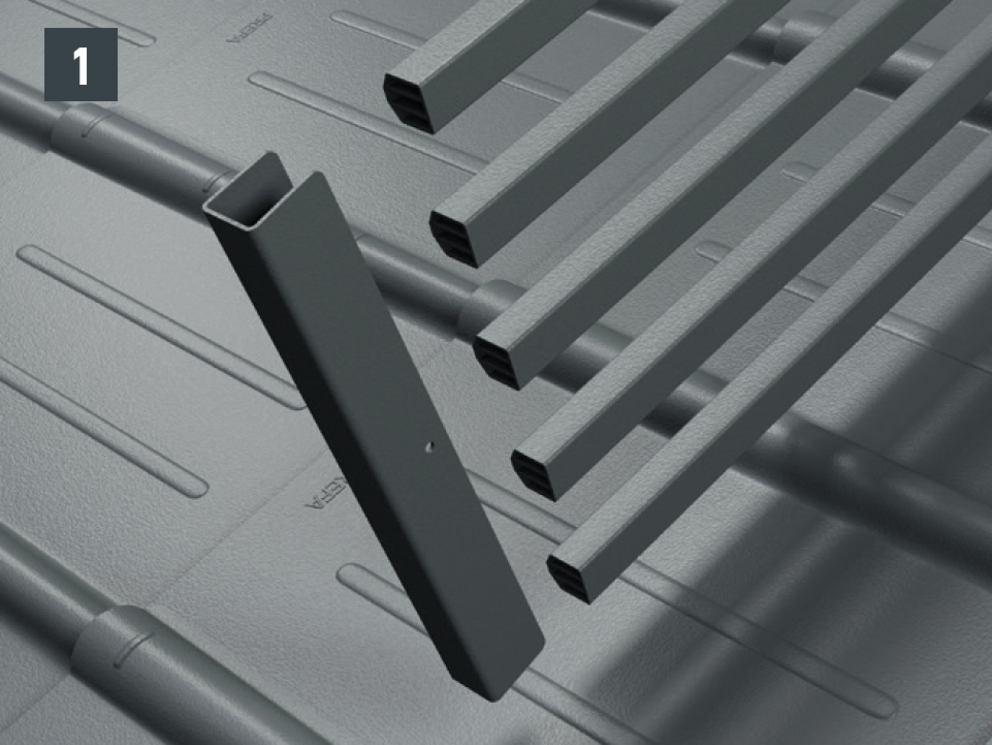

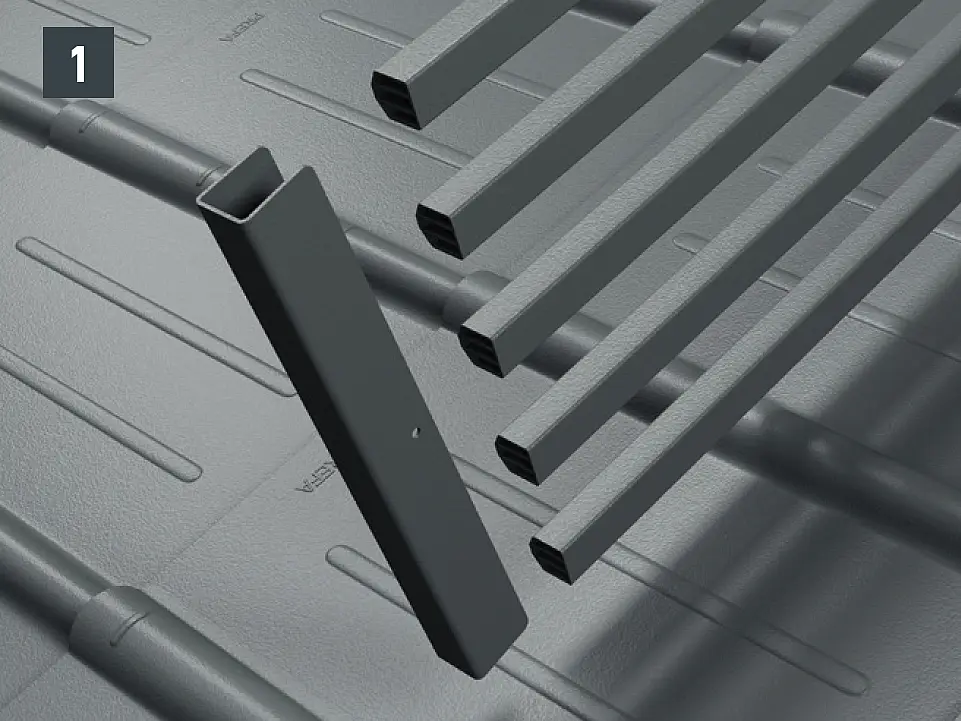

• Schneerechensystem XL – Abschluss XL auf die Einlegeprofile aufschieben (Bild 1).

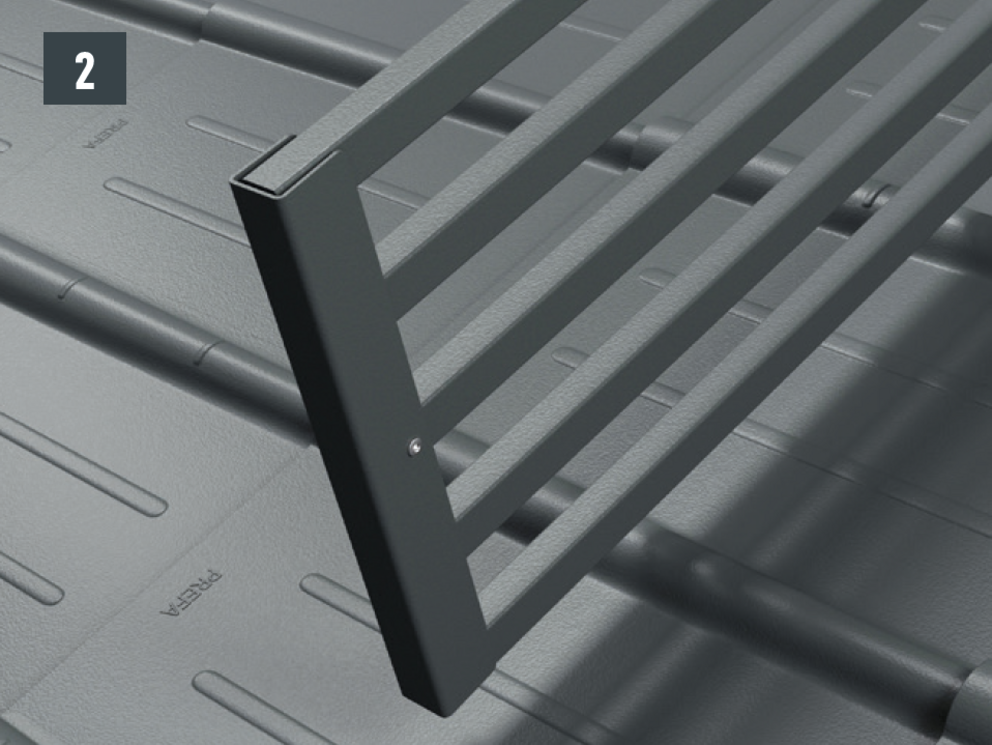

• Abschluss XL mit der mitgelieferten Befestigungsschraube fixieren (Bild 2).

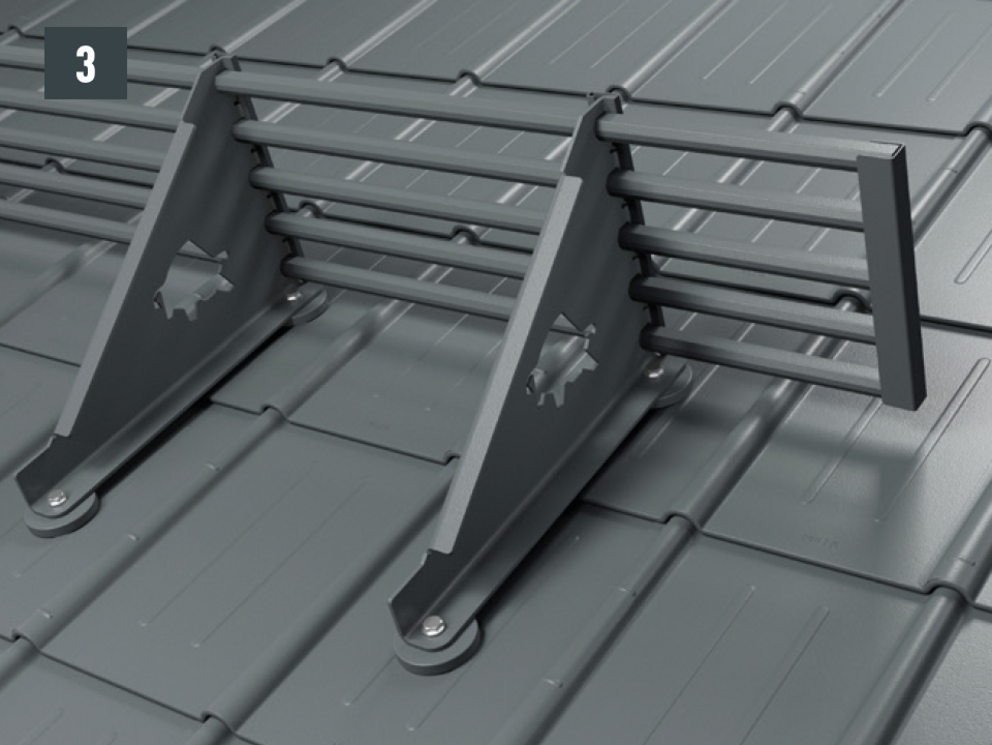

• Fertig montierter Abschluss XL (Bild 3).

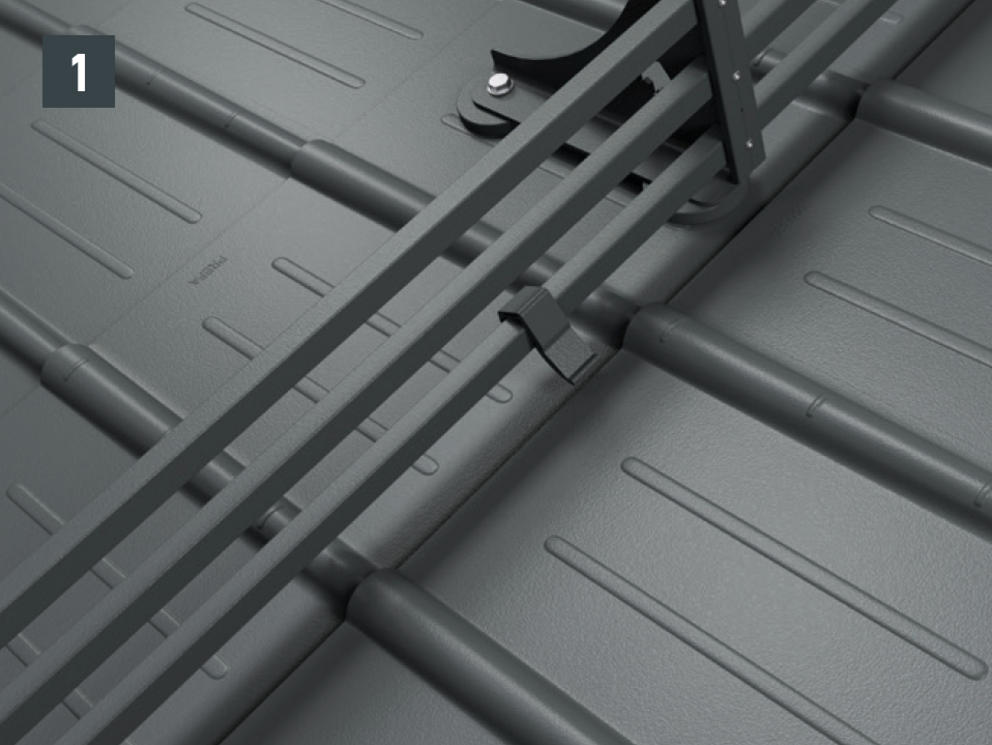

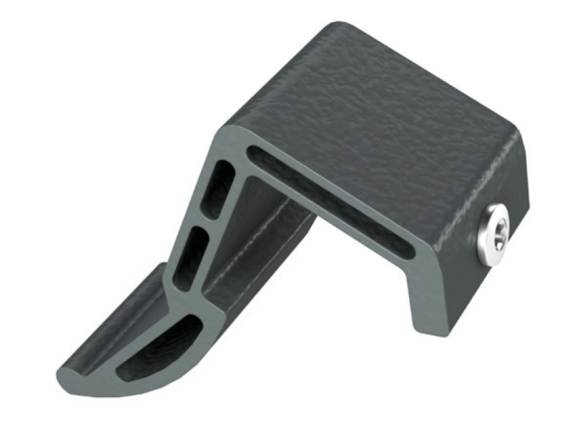

• Eiskralle auf das Einlegeprofil aufklemmen (ca. 4 Stk. pro Meter) (Bild 1).

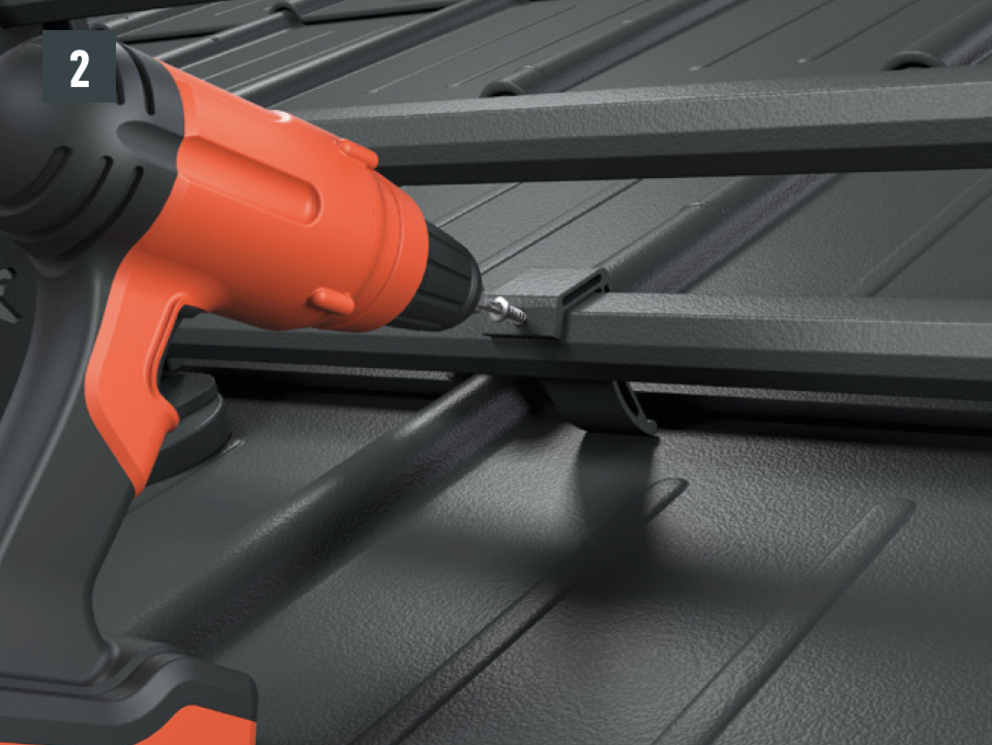

• Eiskralle mit der mitgelieferten Befestigungsschraube fixieren (Bild 2).

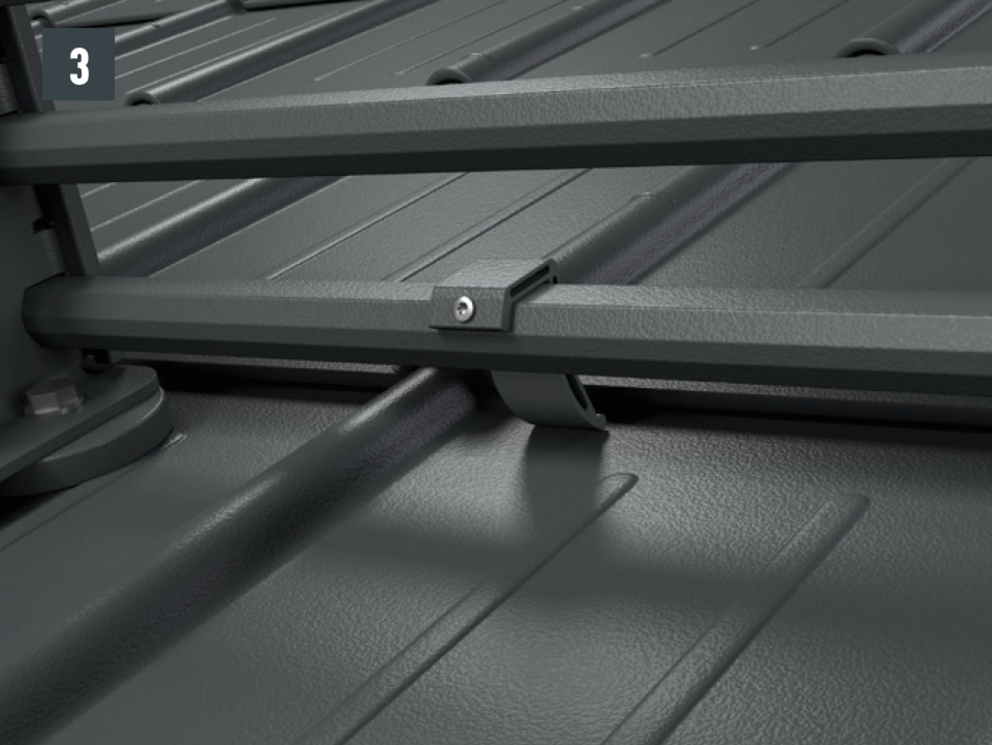

• Fertig montierte Eiskralle (Bild 3).

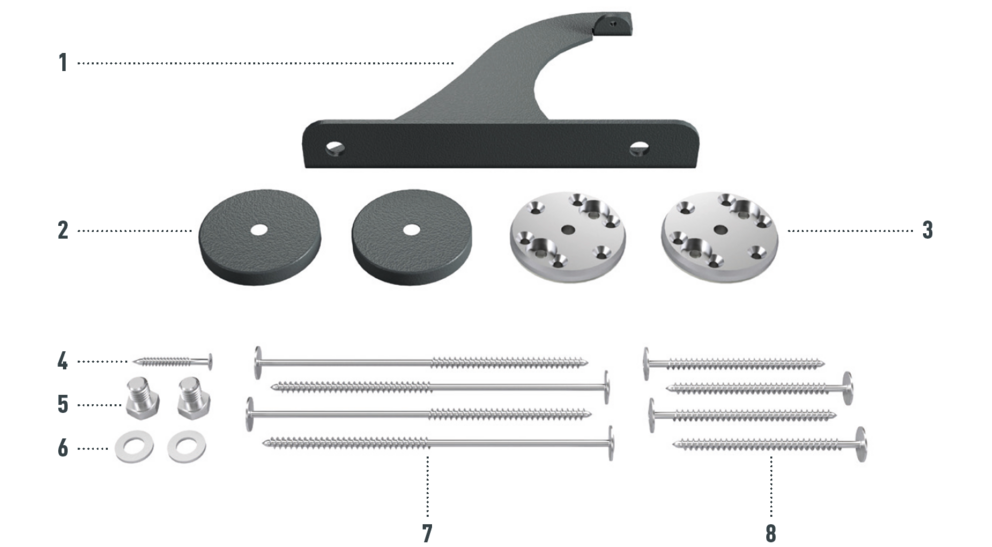

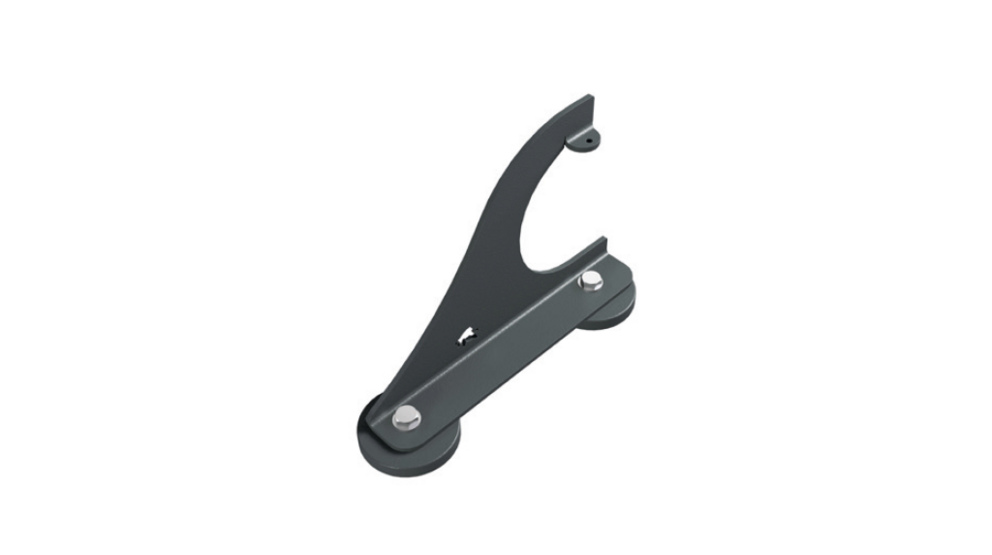

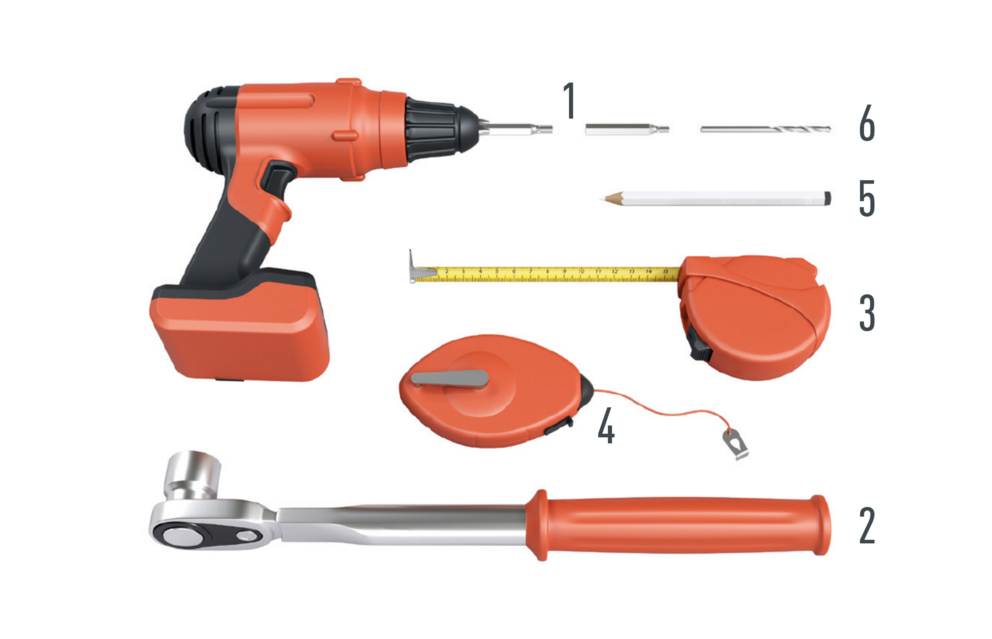

Die Montage erfolgt mit zwei Fußteilen auf der Dachhaut. In die Gebirgsschneefangstützen können Rundhölzer mit ca. Ø 140 mm eingelegt und mittels der mitgelieferten Schrauben fixiert werden. Gesamthöhe der Stützen mit Fußteilen: 219 mm. Die Gebirgsschneefangstützen können auch nachträglich montiert werden. Verfügbar in allen Farben für PREFA Dachsysteme (Kleinformat).

Je nach Objekt- und Standortgegebenheiten kann es erforderlich sein, mehrere Gebirgsschneefangreihen zu montieren. Die maximal zulässigen Abstände sind in Abhängigkeit der Schneelast, der Dachneigung sowie des Sparrenabstandes zu berechnen.

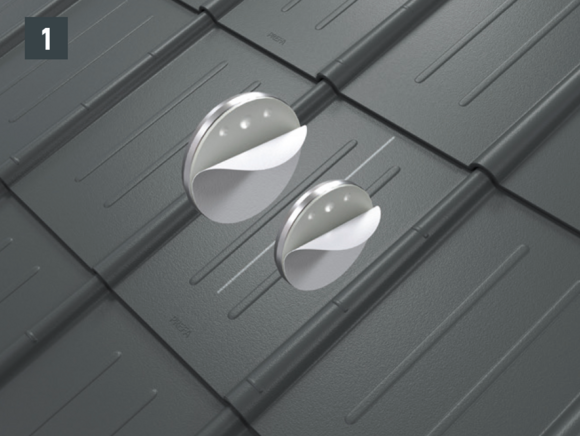

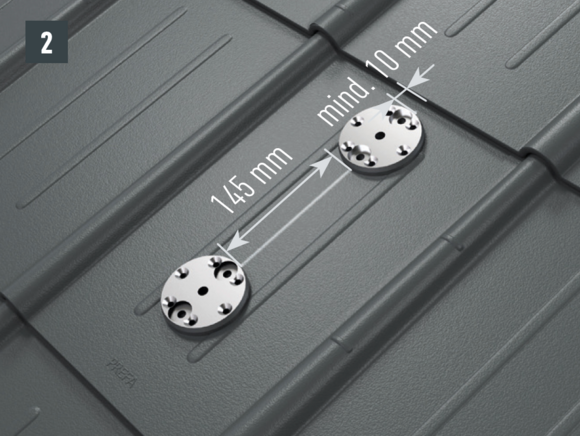

• Die Sparrenmitte markieren. Das obere Fußteil (Außenkante) soll einen Abstand von mind. 10 mm zum darüberliegenden Falz aufweisen. Abstand der beiden Fußteile von 145 mm (innen gemessen) einhalten (Bild 1).

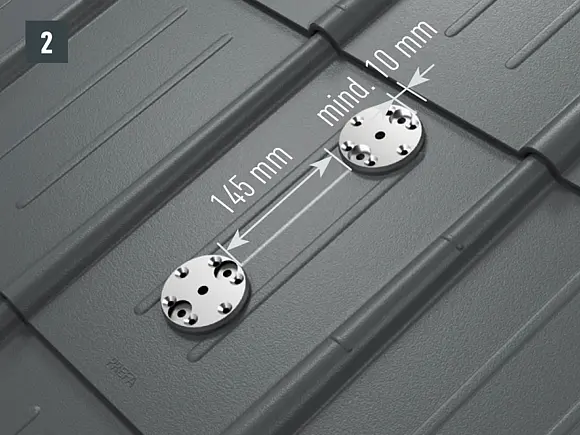

• Für die Befestigung am Sparren müssen die Bohrungen (Ø 8,5 mm) in den Fußteilen in der Achse der Gebirgsschneefangstützen (= Sparrenverlauf) liegen – Befestigungsschrauben in einer Achse mit dem Sparren. Rückseitige Schutzfolie an den Fußteilen abziehen, positionieren und aufkleben (Bild 2).

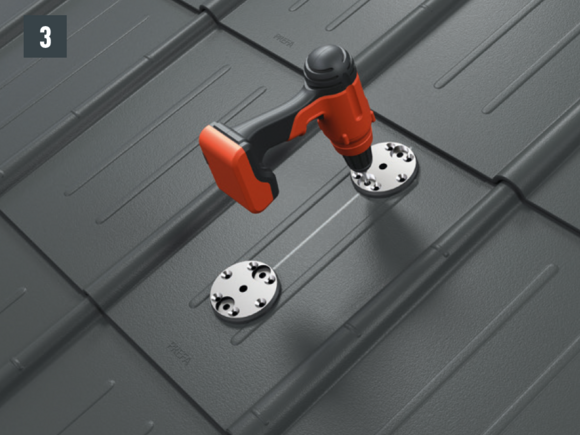

• Vorbohren der Schraublöcher in der Unterkonstruktion mit Ø 4,1 mm Bohrer, Bohrtiefe ca. 50 mm (Bild 3).

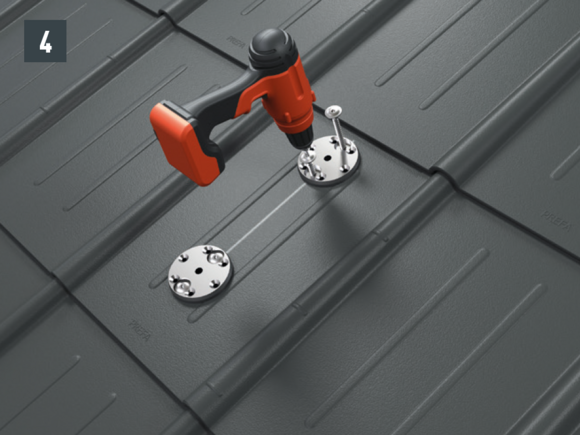

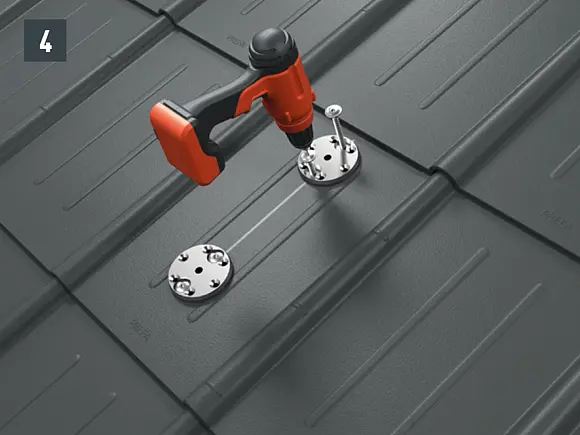

• Festschrauben der Fußteile mit jeweils 2 Stk. Befestigungsschrauben 8 × 220 mm (bei zweischaligem Aufbau) bzw. 8 × 120 mm (bei einschaligem Aufbau) am Sparren, bis die Flächendichtung an die Dacheindeckung/Unterkonstruktion gepresst wird. Bei richtiger Verarbeitung wölbt sich die Flächendichtung leicht nach außen (Aufsatz für Bohrmaschine: Torx TX40) (Bild 4).

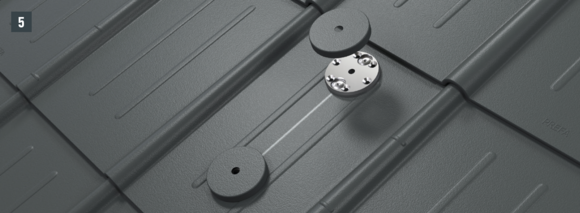

• Anbringen (Auflegen) der Abdeckkappen auf den Fußteilen (Bild 5).

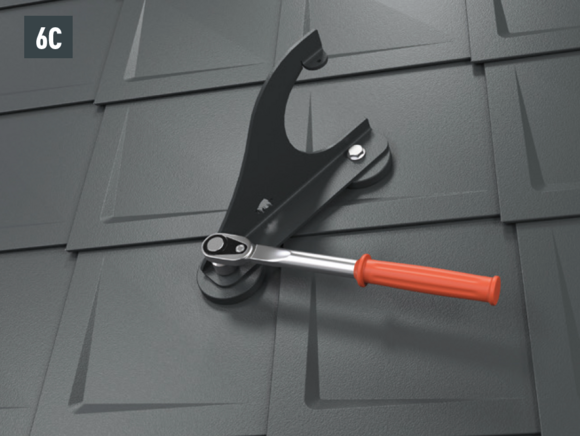

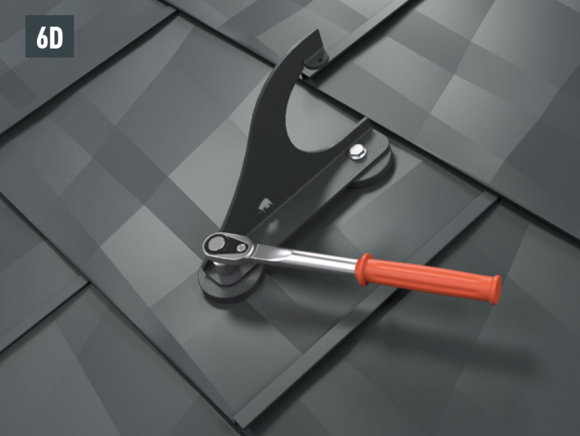

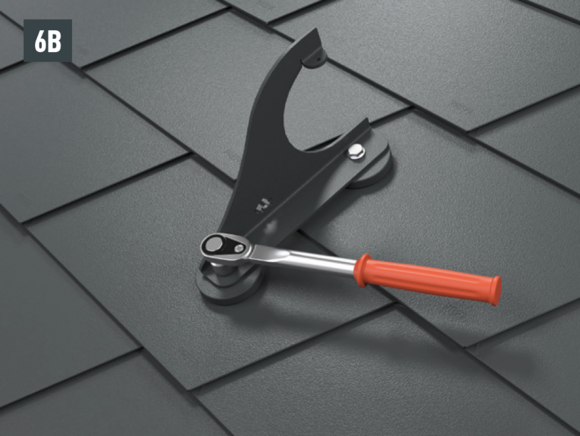

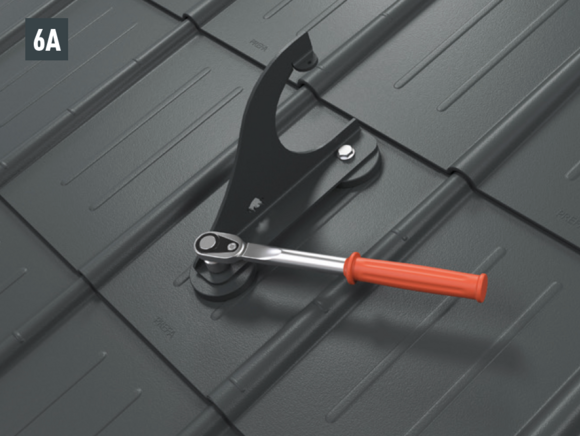

Montage der Gebirgsschneefangstütze mittels der beiden Sechskantschrauben (M12) an den Fußteilen (SW19, Drehmoment 35 Nm) bei Dachplatten (Bild 6A), Dachschindeln (Bild 6B), Dachrauten (Bild 6C), R.16 und FX.12 (Bild 6D).

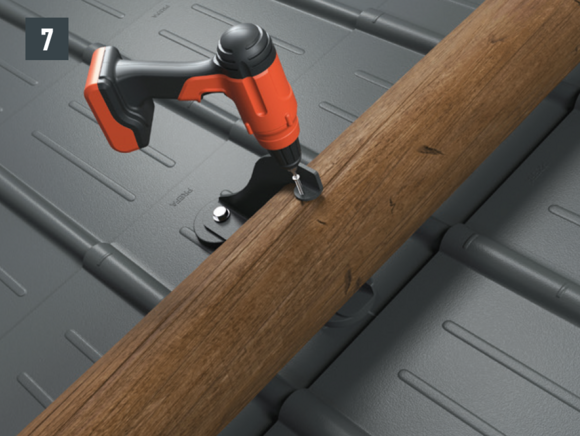

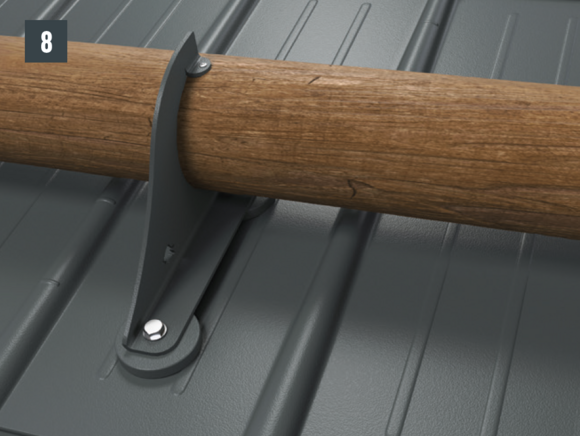

• Rundhölzer entsprechend des Durchmessers der Gebirgsschneefangstütze (Ø ca. 140 mm) einlegen und mittels Schraube (5 × 60 mm) fixieren. Der Überstand im Randbereich darf maximal 30 cm betragen (Bild 7 und 8).
