• Kamineinfassung

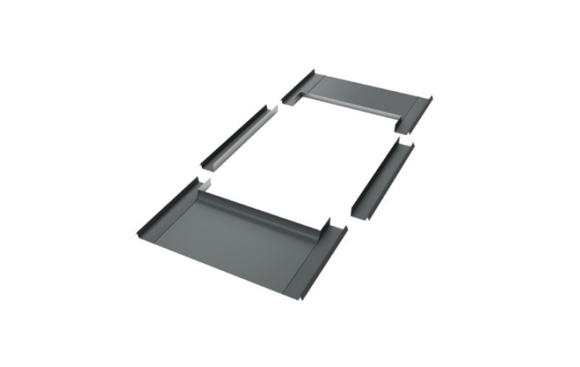

• Einfassung Dachflächenfenster

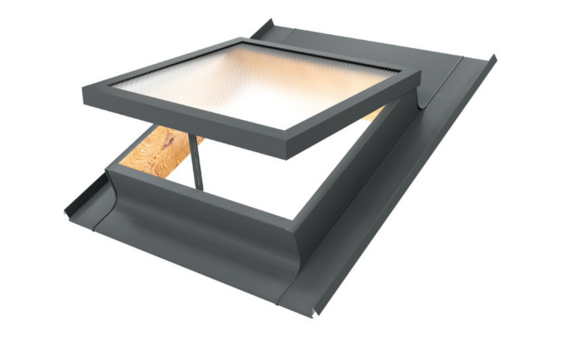

• Dachluke
• Einfassungsplatte und Entlüftungsrohr
• Froschmaulluke und Solarluke
• Unterlagsplatte

Kamineinfassungen werden fachgerecht und spenglerüblich ausgeführt. Bereiten Sie die Stehfalzanschlüsse durch Hochbiegen der PREFA Dacheindeckung (30 mm) auf das Aufstecken der Seitenverblechung vor.

Nach Montage der Dachplatte ist der obere Plattenumschlag so auszurichten, dass es möglich ist, ein gerades Vorderteil einzuhängen (Bild 1-4).

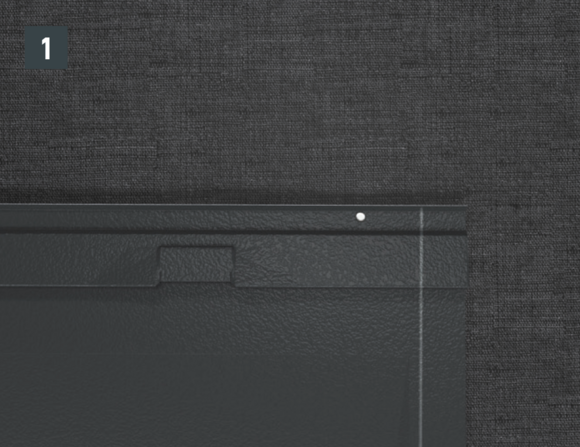

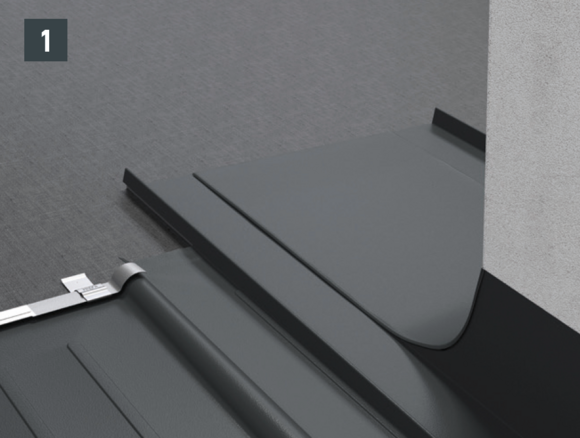

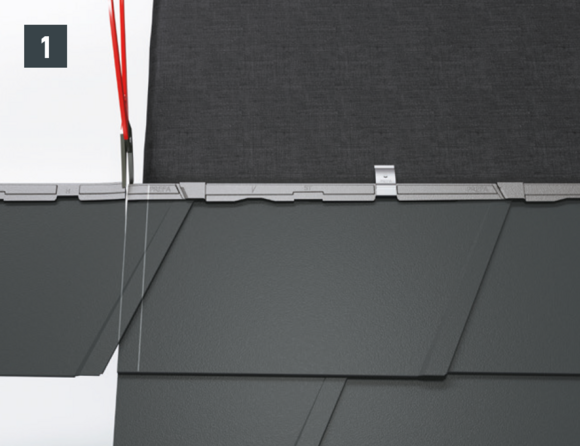

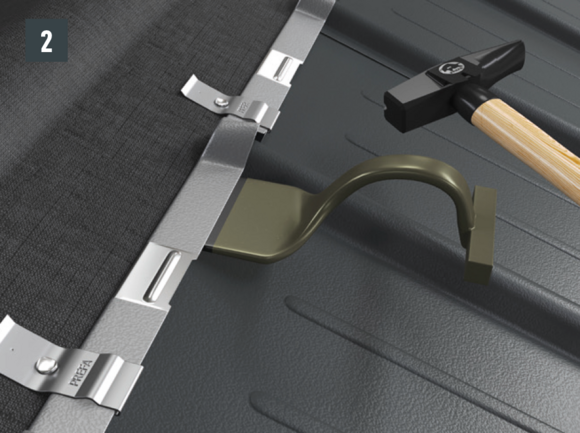

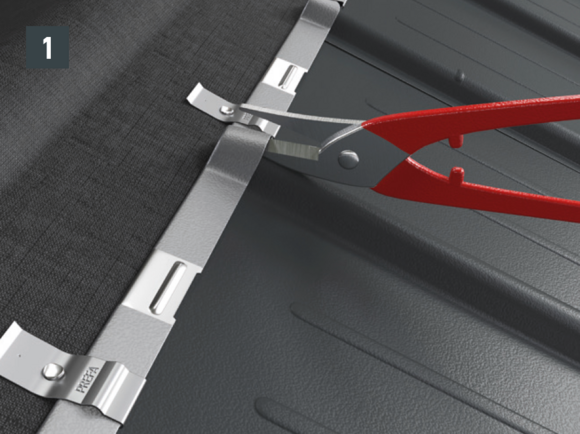

• Schneiden Sie den Umschlag des Rillenhochpunktes ein (Bild 1) und heben Sie den Umschlag mit dem Schaleisen an (Bild 2).

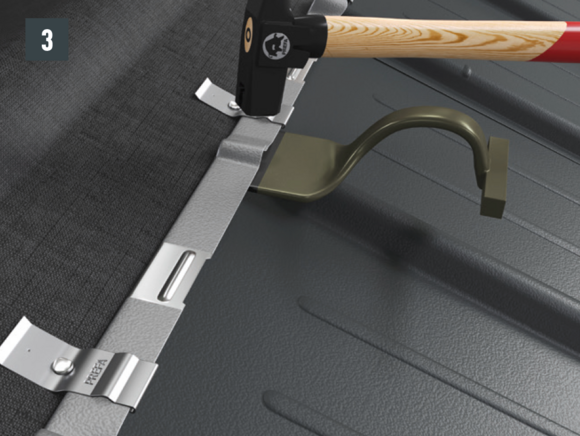

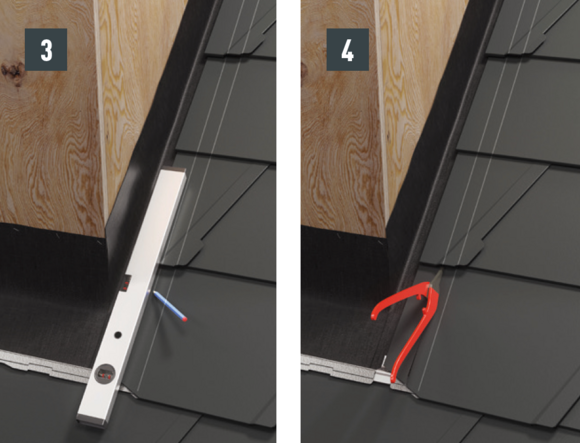

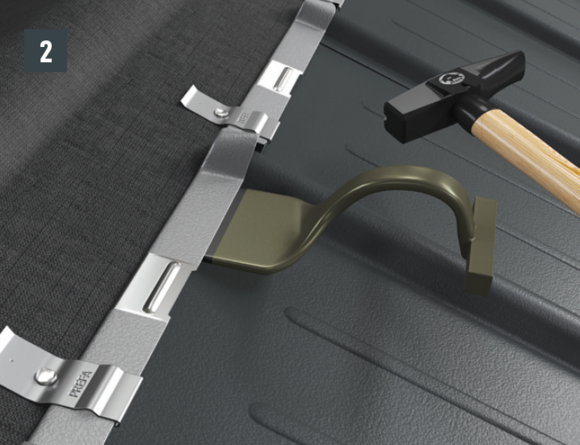

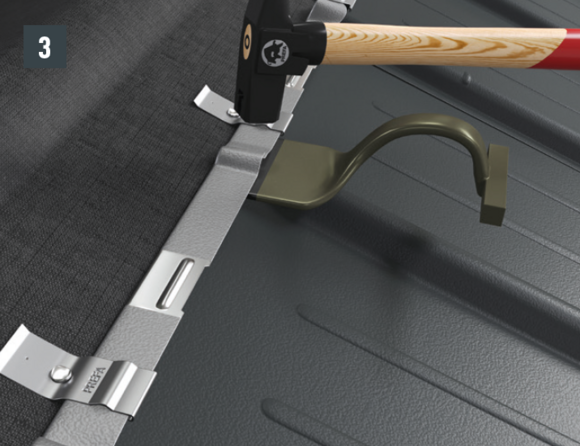

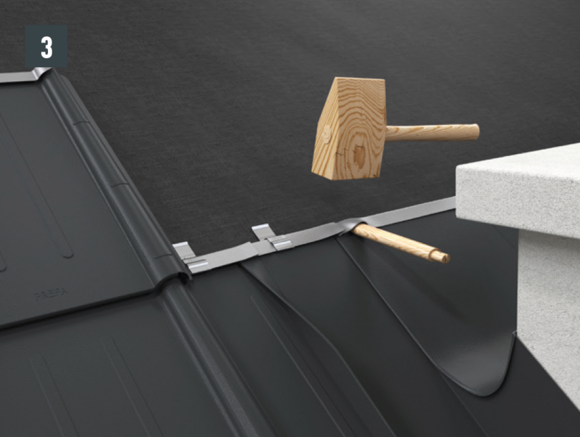

• Klopfen Sie mit dem Hammer die Rille flach (Bild 3), sodass ein gleichmäßiger offener Falz entsteht. Das Einschneiden beim Plattenstoß ist nicht nötig. Jetzt kann das Vorderteil (Brustblech) problemlos eingehakt werden.

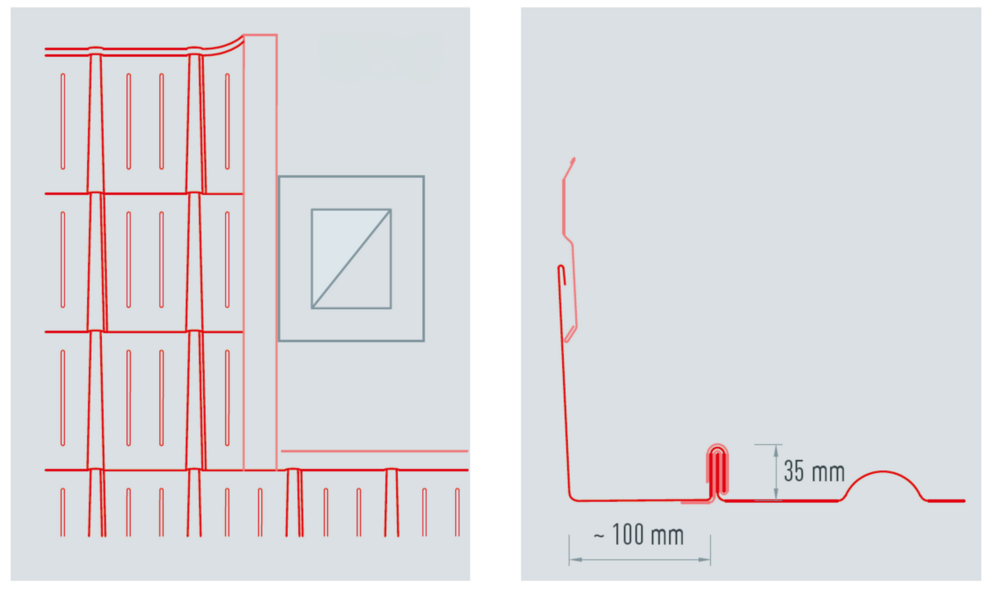

Die Länge des Seitenteiles richtet sich nach den ganzen Dachelementen und Falzzugaben. Hängen Sie am unteren Ende das Seitenteil in die Dachplatte ein.

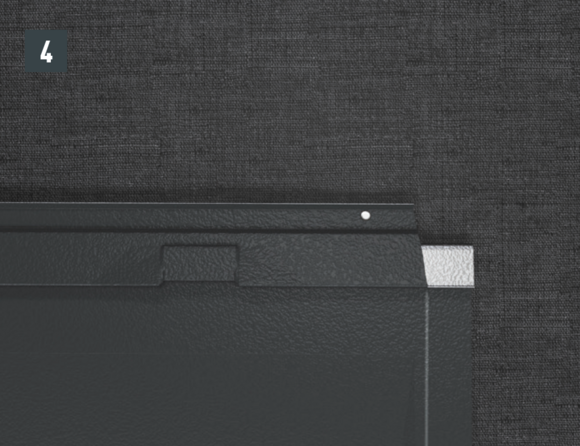

Im oberen Bereich soll das Seitenteil über den oberen Plattenumschlag ragen.

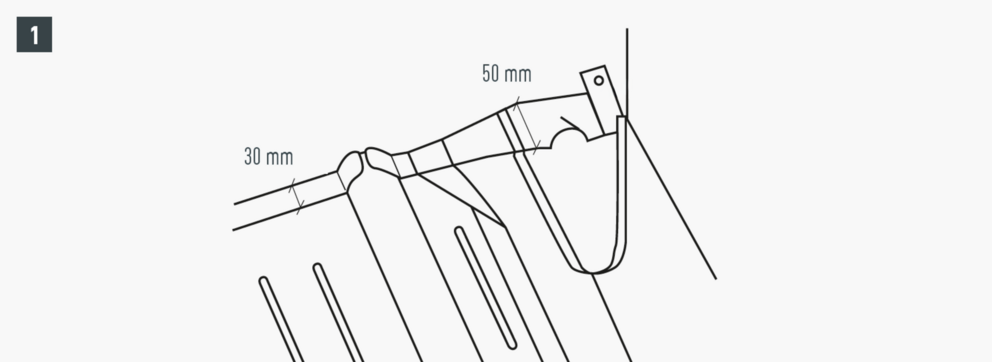

Bei Variante 1 – 150 mm
Bei Variante 2 – 70 mm

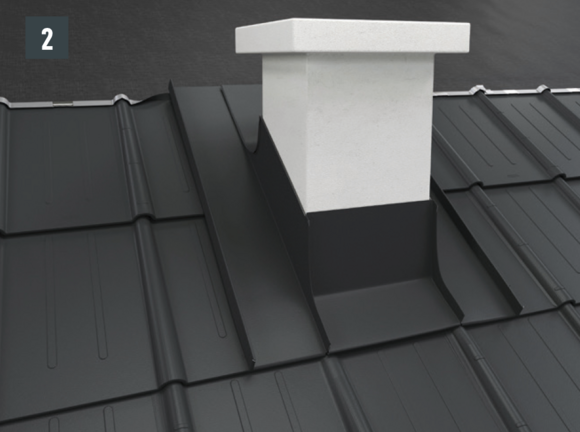

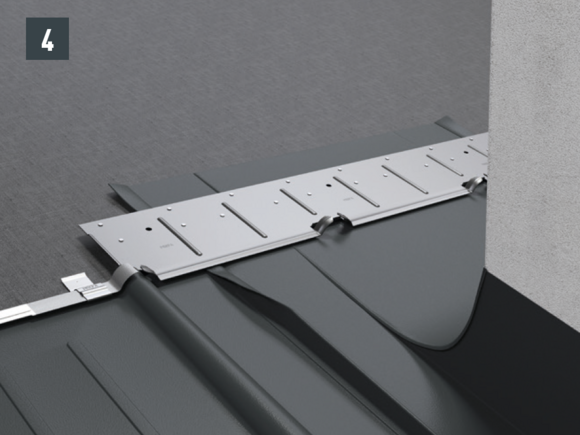

• Das Nackenteil der Einfassung ca. 150 mm über die Plattenoberkante ziehen. Oberen Dachplattenumschlag bis zur nächsten Dachplattenrille hochklappen (Bild 1).

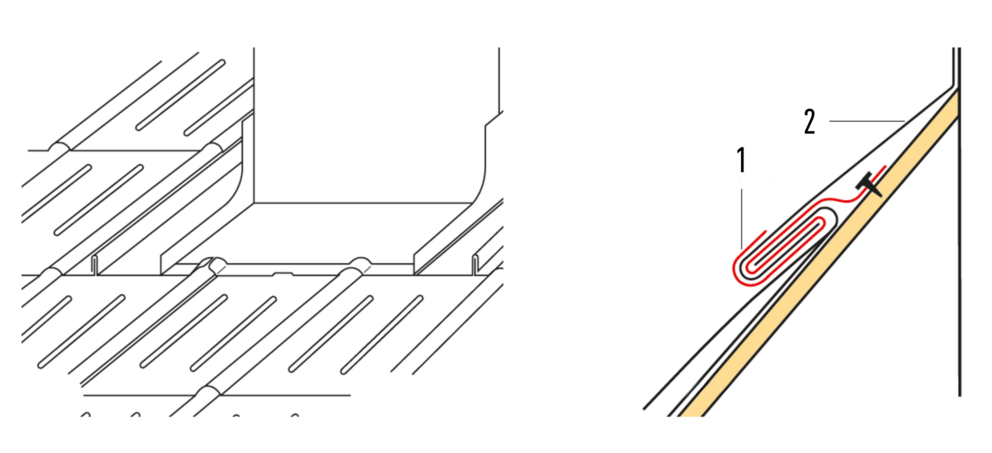

• Um die Flugschneesicherheit in diesem Bereich zu erhöhen, kleben Sie ein Kompriband über den gesamten Überlappungsbereich (Bild 2).

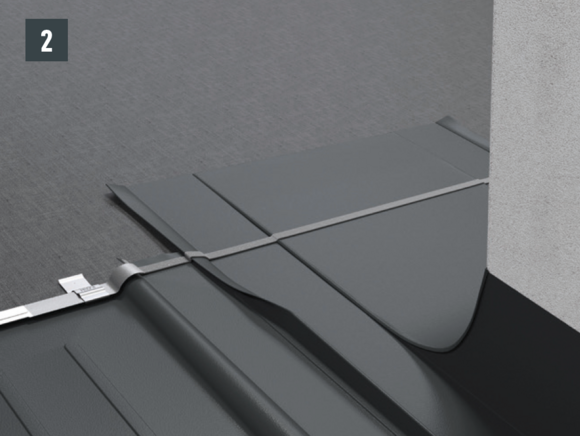

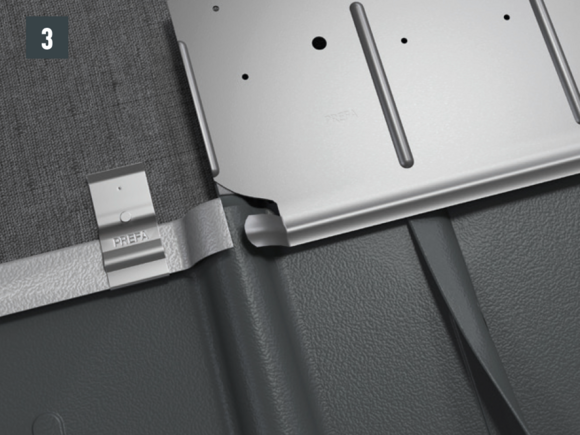

• Dachplattensaumstreifen exakt an Plattenrille anschneiden. Die Vorderseite des Dachplattensaumstreifens muss über die gesamte Länge mit dem Dachplattenumschlag fluchten (Bild 3).

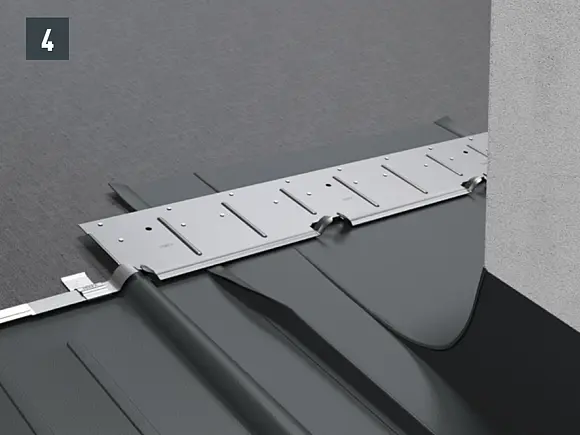

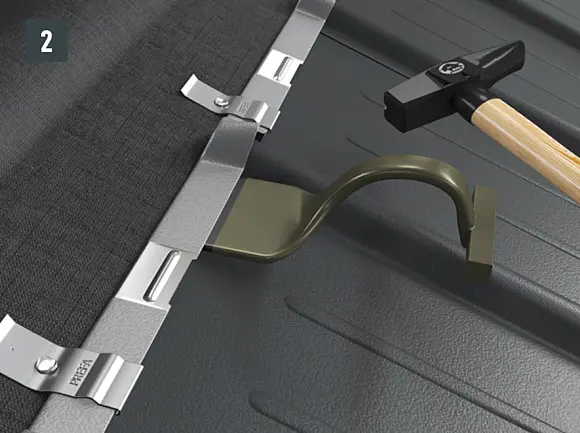

• Saumstreifen an allen vorgegebenen kleinen Nagellöchern befestigen (Bild 4).

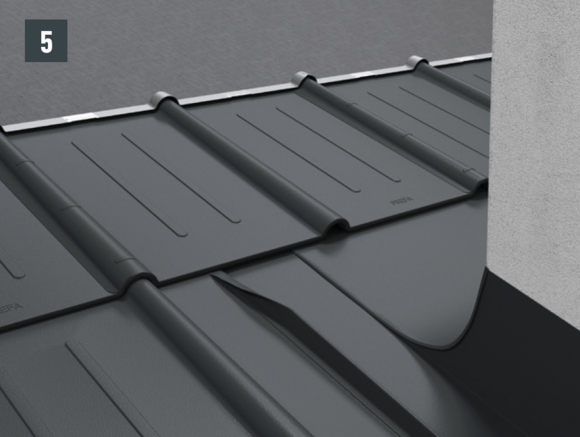

• Die Dachplatten in Deckrichtung wie an der Dachfläche durchdecken (Bild 5).

• Falzen Sie das Nackenteil spenglermäßig ein und bringen Sie 20 mm über der Plattenkante einen 50 mm breiten Retourbug an. Biegen Sie den Umschlag auf die Plattenunterkante nieder. Das Einarbeiten der Rille wird dadurch erleichtert (Bild 1, 2 und 3).
• Die nächste Plattenreihe wird in das Nackenteil eingehängt und danach durchgedeckt.

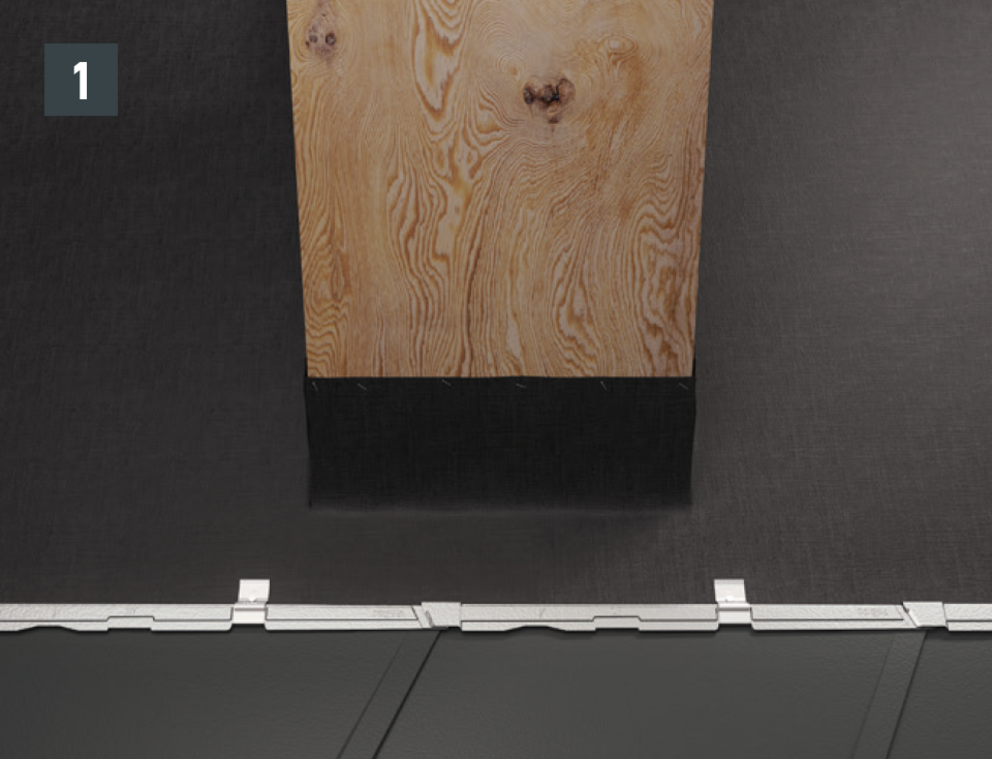

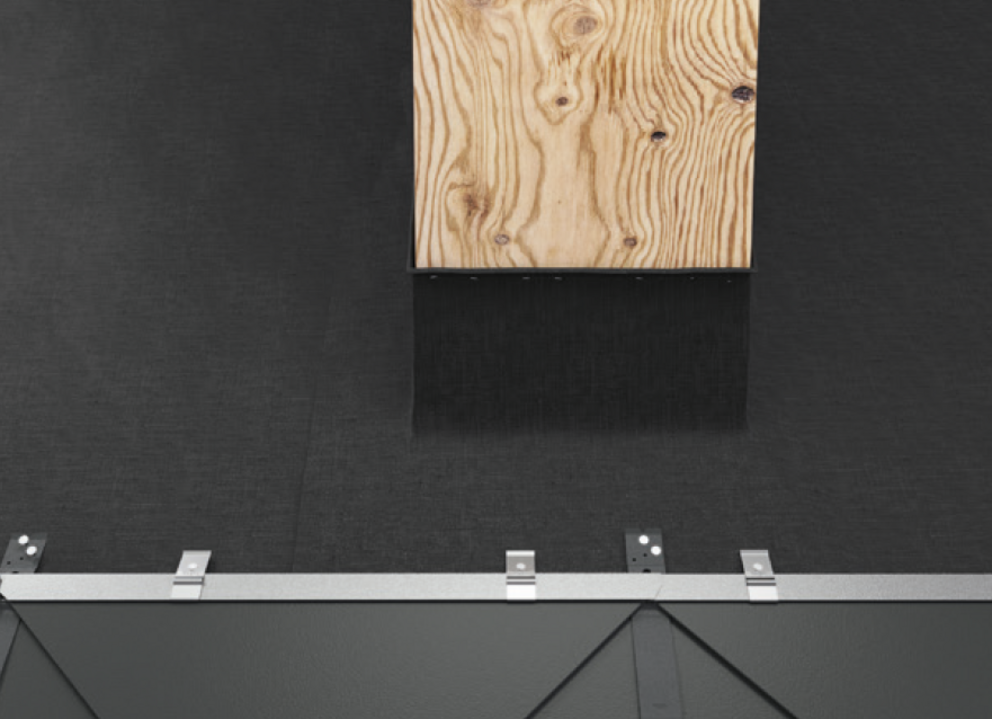

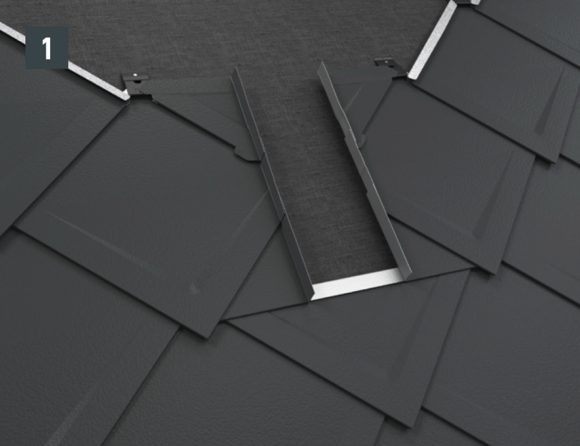

Als Vorbereitung für das Einfassungsvorderteil sind Endplatten für Dachrauten 29 × 29 bzw. 44 × 44 zu verlegen. Diese ermöglichen einen waagrechten Einhängfalz zur regensicheren Einbindung der Einfassung. Befestigen Sie jede Endplatte für Dachrauten 29 × 29 mittels 1 Stk. Patenthaft und bei Dachrauten 44 × 44 mittels 2 Stk. Patenthafte.

Bei der Verlegung der Endplatten für Dachrauten 29 × 29 ist über dem Dachrautenhaft 29 × 29 der mitgelieferte Abdeckstreifen zu montieren (Bild 1 und 2).

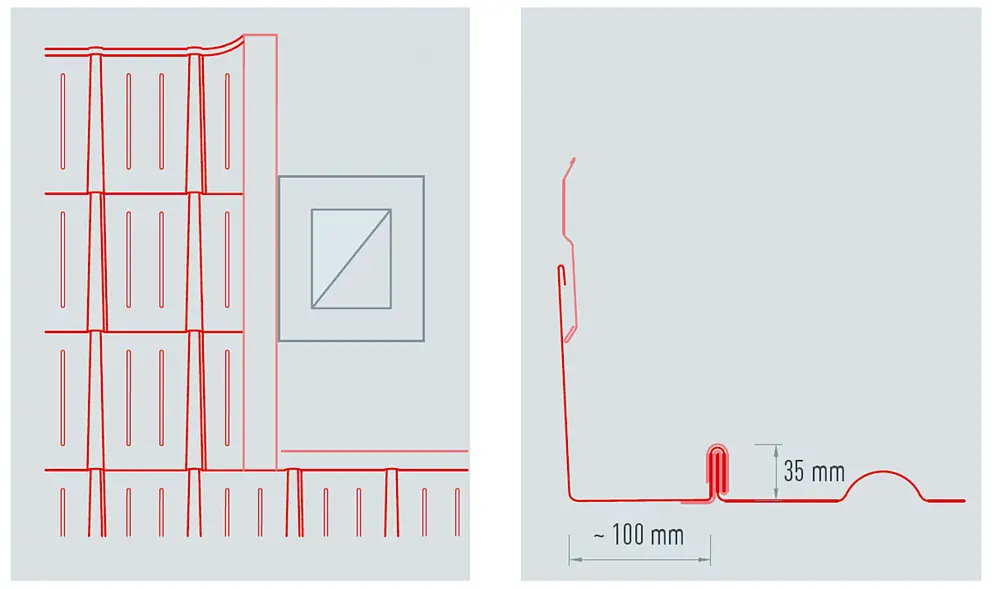

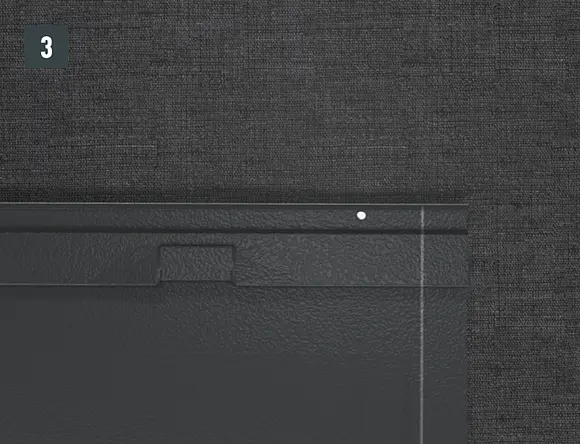

Die Länge des Seitenteiles richtet sich nach den ganzen Dachelementen und Falzzugaben. Hängen Sie am unteren Ende das Seitenteil in die PREFA Dacheindeckung ein. Im oberen Bereich soll das Seitenteil über den oberen Plattenumschlag ragen.

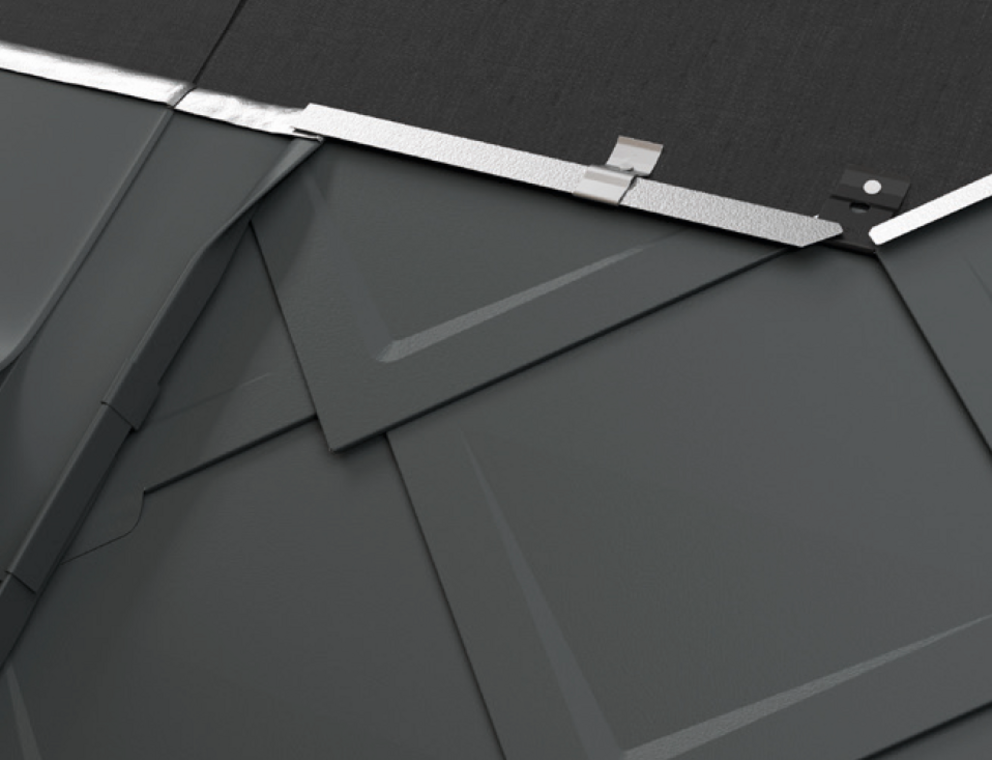

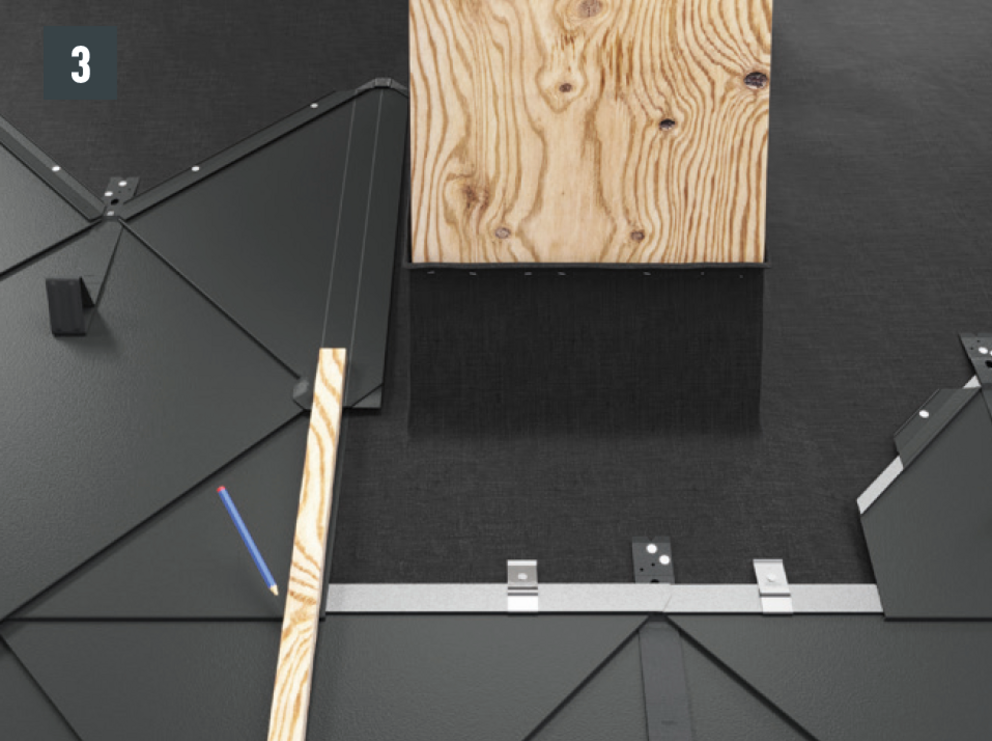

Markieren Sie die Dachrauten 29 × 29 und 44 × 44 je nach Breite der Einfassung bzw. in Abhängigkeit des erforderlichen Zuschnittes, geben Sie 30 mm für das seitliche Aufkanten hinzu und beschneiden Sie die Dachrauten (Bild 3). Bei jeder seitlichen Aufkantung der Dachrauten sind die schräg nach unten laufenden Fälze an der Unterseite auszuschneiden und aufzubiegen (Bild 4–6).

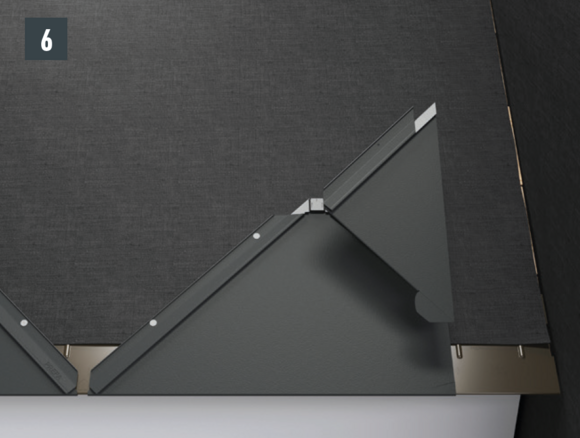

Der schräge Patentfalz an der Oberseite ist im Bereich der Hochkantung entsprechend Bild 6 auszuklinken.

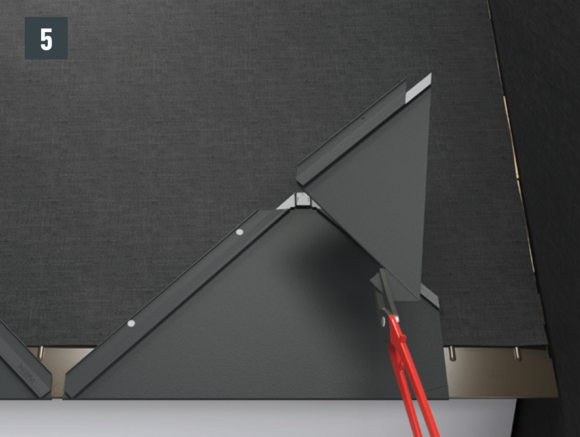

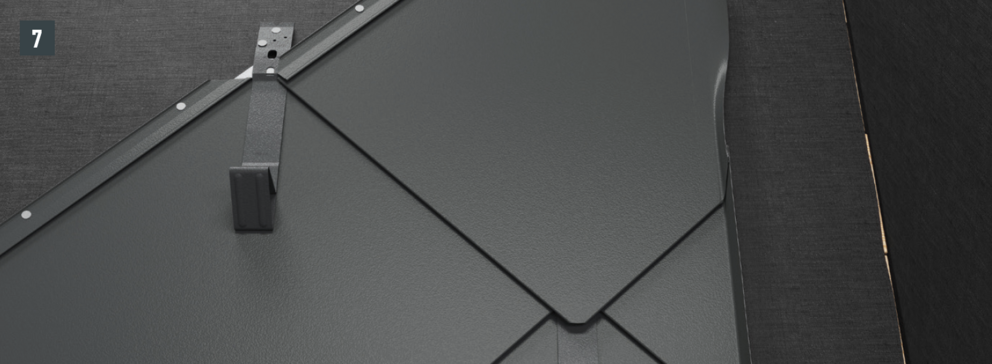

• Nach dem Ausschneiden der schrägen Fälze werden die Dachrauten an den seitlichen Anschlüssen ca. 30 mm hochgekantet (Bild 7). Durch die fachgerechte Ausbildung wird die Regensicherheit des Daches gewährleistet.

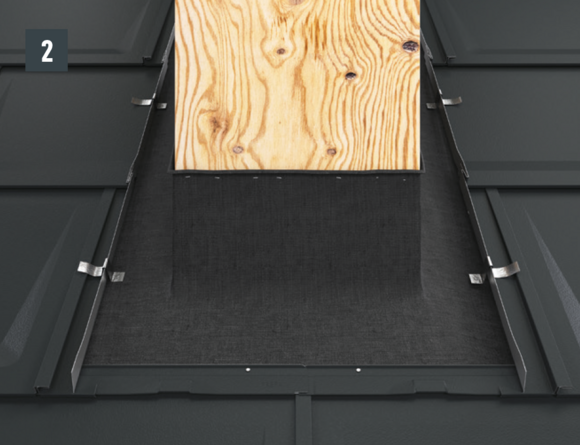

• Nach Vorbereitung der Dachrauten kann die Seitenverblechung hergestellt und in die Dacheindeckung eingearbeitet werden. Fixieren Sie die Seitenteile mittels Retourhafte an der Unterkonstruktion (Bild 8).

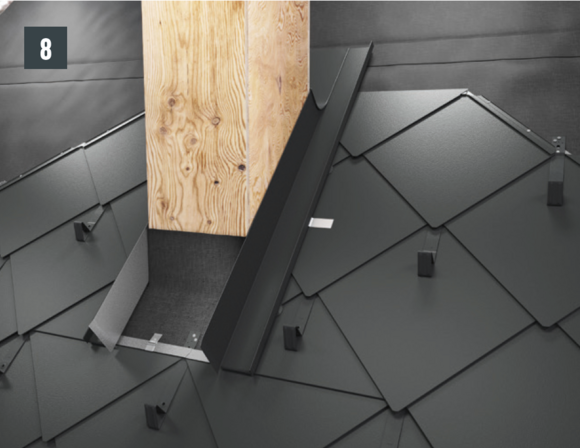

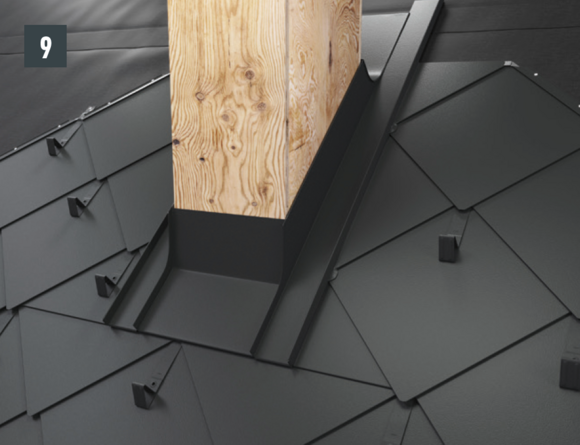

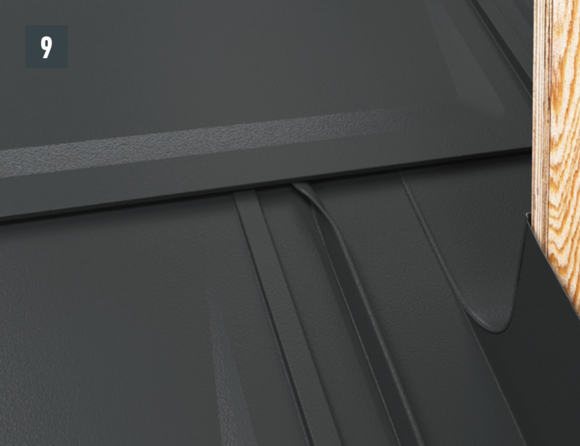

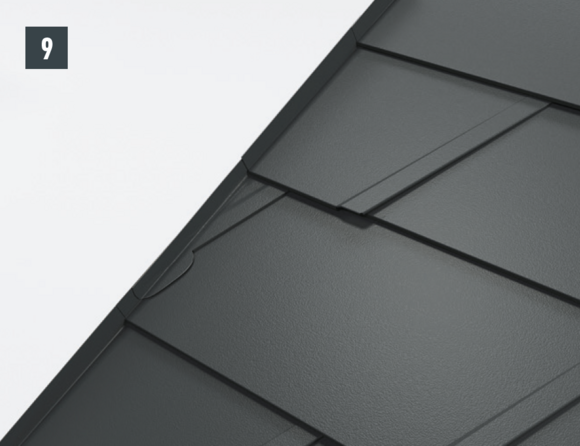

• Nun ist die Einfassung fertig (Bild 9).

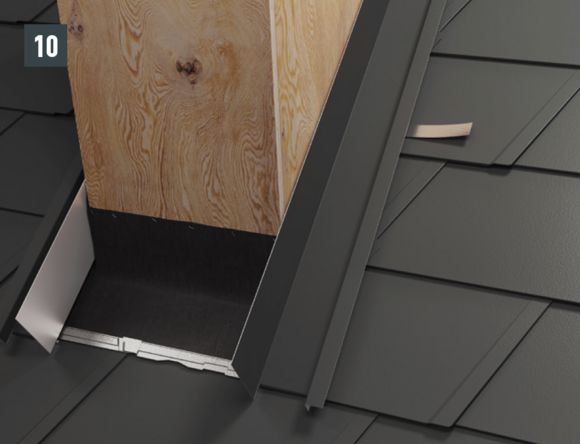

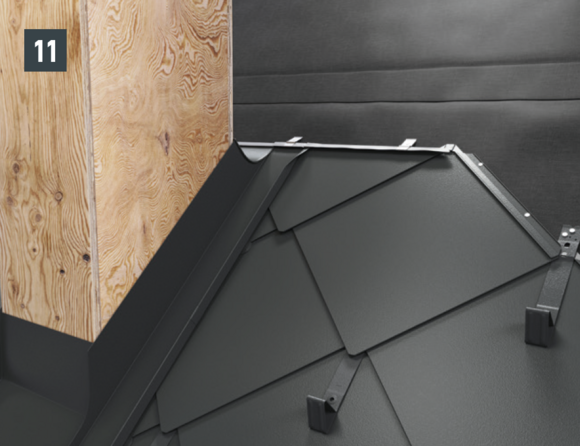

Legen Sie die senkrechten Fälze der Seitenteile im oberen Bereich um (Bild 10) und beschneiden Sie das Nackenteil sowie die Seitenteile mit 30 mm Zugabe (Bild 11). Stellen Sie den Umschlag her – nun können über der Einfassung Startplatten für Dachrauten 29 × 29 oder 44 × 44 montiert und die Eindeckung der Dachfläche fortgesetzt werden.

Dachschindel und Dachschindel DS.19 so weit hochziehen, bis die letzte Reihe der PREFA Dacheindeckung unter dem Kamin durchgedeckt werden kann.

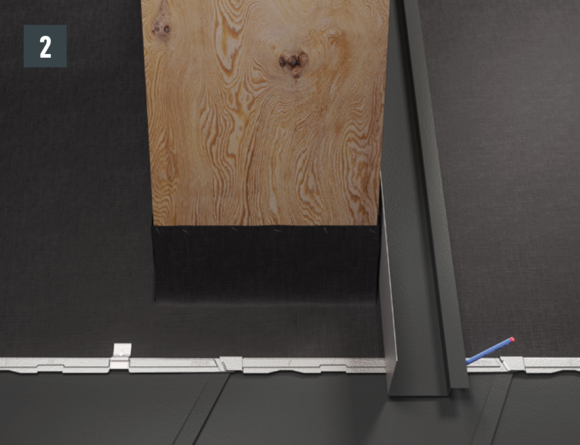

• Anzeichnen der Schnitt- und Biegekante in Abhängigkeit der Breite des Seitenteiles (ca. 100 mm) (Bild 2).

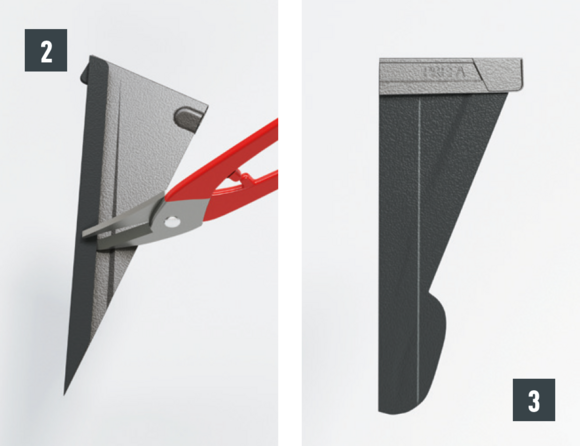

• Decken Sie die Dachschindel bzw. Dachschindel DS.19 seitlich neben dem Kamin hoch und beschneiden Sie diese in Abhängigkeit der Breite der Seitenteile (ca. 100 mm) mit 30 mm Zugabe für das spätere Hochstellen der Dacheindeckung (Bild 3 und 4).

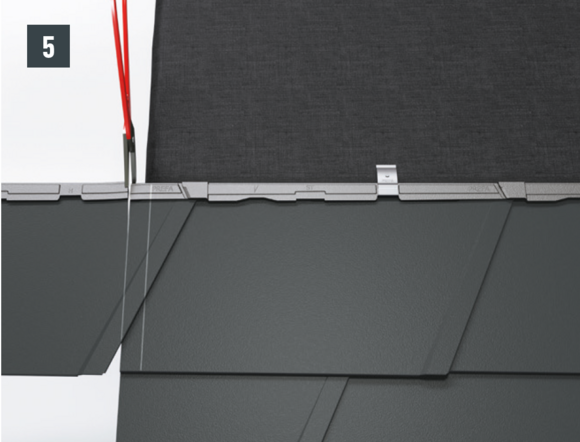

• Aufkantungsbereich und 30 mm Falzzugabe anzeichnen und an der Falzzugabe schneiden (Bild 5).
• Falzausklinkungen herstellen (Bild 6 und 7).

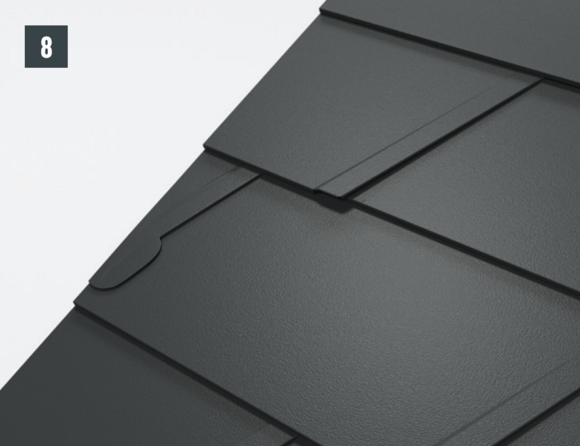

• Ausgeklinkte Dachschindel oder Dachschindel DS.19 eindecken und hochkanten (Bild 8 und 9).

Durch die fachgerechte Ausbildung wird die Regensicherheit des Daches gewährleistet.

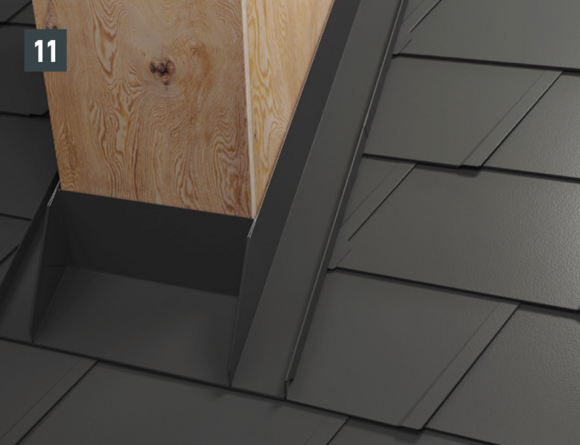

Bereiten Sie die Einfassung (Nacken- und Seitenteil) vor und fixieren Sie diese an den Seitenteilen mittels Retourhaft an der Unterkonstruktion (Bild 10 und 11).

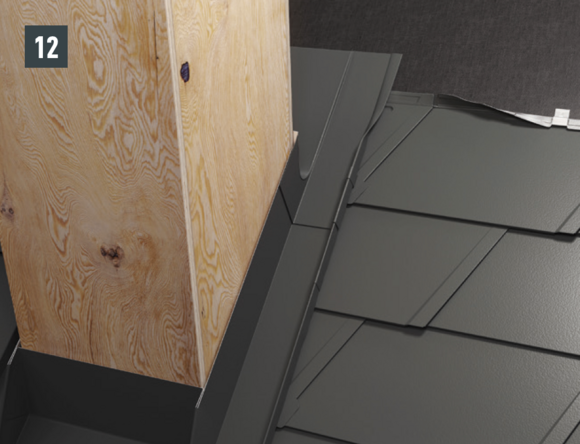

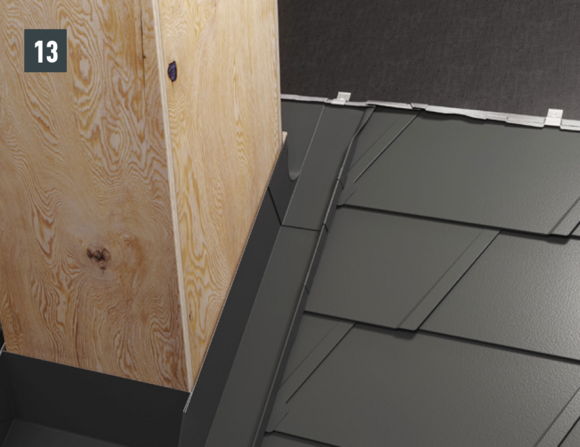

Legen Sie die senkrechten Fälze der Seitenteile im oberen Bereich um und beschneiden Sie das Nackenteil sowie die Seitenteile mit 30 mm Zugabe. Stellen Sie den Umschlag her – nun kann über der Einfassung die Eindeckung der Dachfläche fortgesetzt werden (Bild 12 und 13).

Dachplatte R.16 bzw. Dachpaneel FX.12 so weit hochziehen, bis die letzte ganze Reihe der PREFA Dacheindeckung unter dem Kamin durchgedeckt werden kann.

Die Länge des Vorderteiles richtet sich nach den ganzen Dachelementen und Falzzugaben. Hängen Sie am unteren Ende das Vorderteil in die PREFA Dacheindeckung ein.

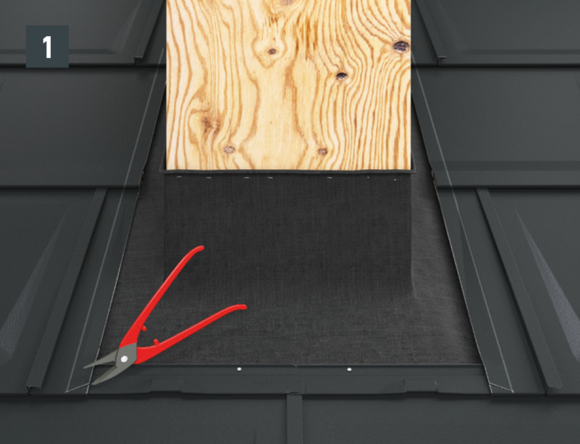

• Beim Anschluss an den Kamin 30 mm Überstand für den Stehfalz anzeichnen und die PREFA Dacheindeckung beschneiden (Bild 1).
• Bereiten Sie die Stehfalzanschlüsse durch Hochbiegen der PREFA Dacheindeckung (30 mm) für das Aufstecken der Seitenverblechung vor (Bild 2).
• Nach Vorbereitung der Dacheindeckung kann die Seitenverblechung hergestellt und in die Dacheindeckung eingearbeitet werden. Fixieren Sie die Seitenteile mittels Retourhafte an der Unterkonstruktion.

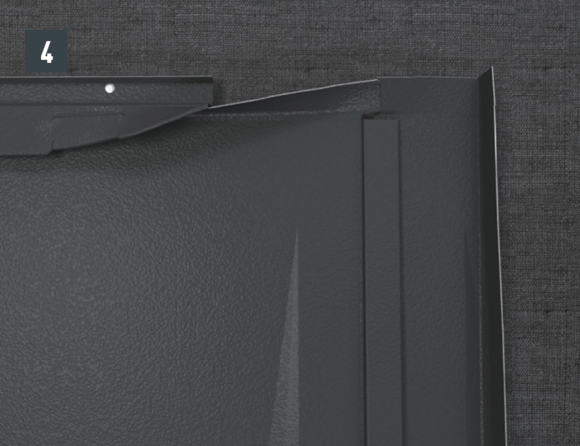

Klinken Sie im Bereich der Hochkantung den oberen Patentfalz aus, sodass ein Hakenfalz bleibt, und biegen Sie die Dachplatte R.16 oder das Dachpaneel FX.12 30 mm im rechten Winkel zur Dachfläche hoch (Bild 3 und 4).

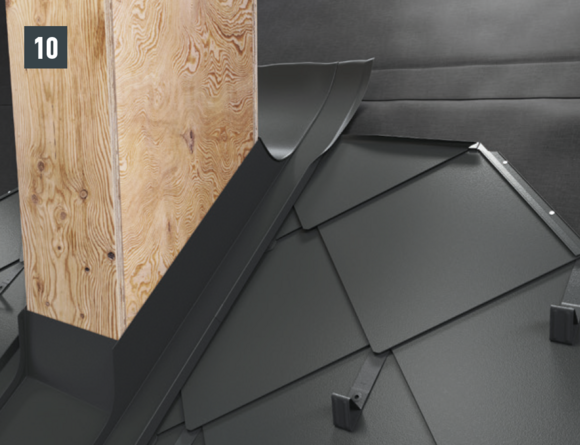

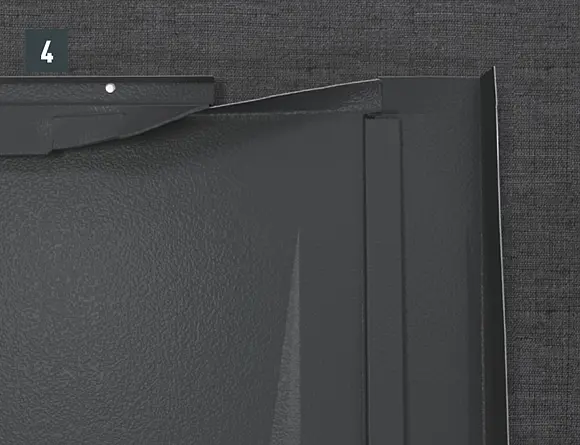

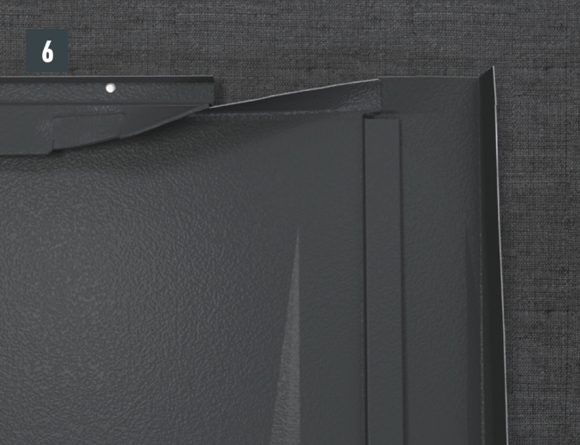

Beim Einfassungsnackenteil wird der obere Einhängfalz der beizudeckenden Dachplatte R.16 bzw. des Dachpaneels FX.12 bei ca. 200 mm eingeschnitten und ausgeklinkt. Der Einhängfalz wird nach hinten umgebogen und der seitliche Überstand wird 90° aufgebogen (Bild 5 und 6). Der Einfassungsoberteil wird eingesetzt.

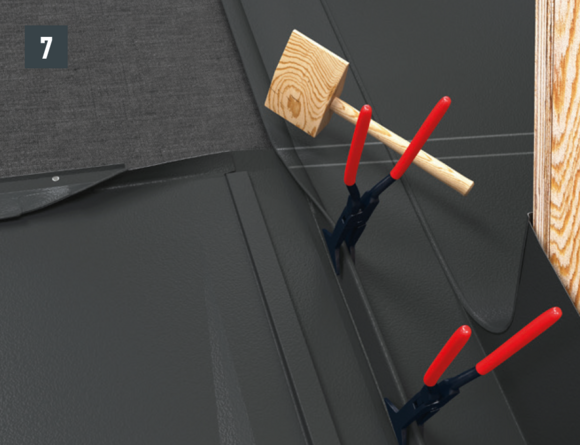

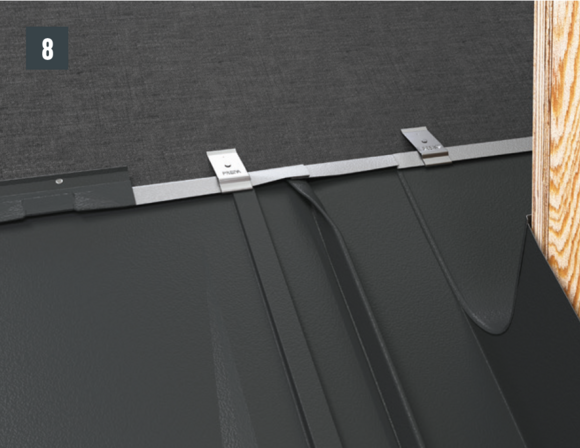

• Den seitlichen Stehfalz schließen, am oberen Ende nach außen umlegen und das Nackenteil im Verlauf der PREFA Dacheindeckung anzeichnen, beschneiden, umkanten und mit Haften befestigen (Bild 7 und 8).
• Anschließend kann die darauffolgende Reihe der PREFA Dacheindeckung über die gesamte Breite durchgedeckt werden (Bild 9).

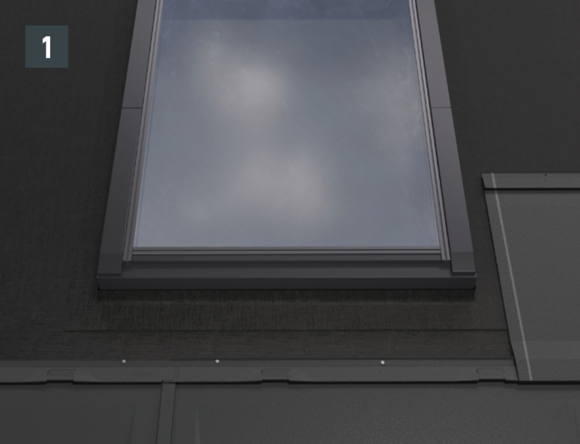

Für die gängigen Einzelfenster von Velux und Roto gibt es seitens PREFA vorgefertigte Fenstereinfassungen zur schnellen und passgenauen Montage.

PREFA Dacheindeckung so weit hochziehen, bis die letzte Reihe der PREFA Dacheindeckung unter dem Dachflächenfenster durchgedeckt werden kann.

• Beim Anschluss an das Fenster 30 mm Überstand anzeichnen und beschneiden (Bild 1).

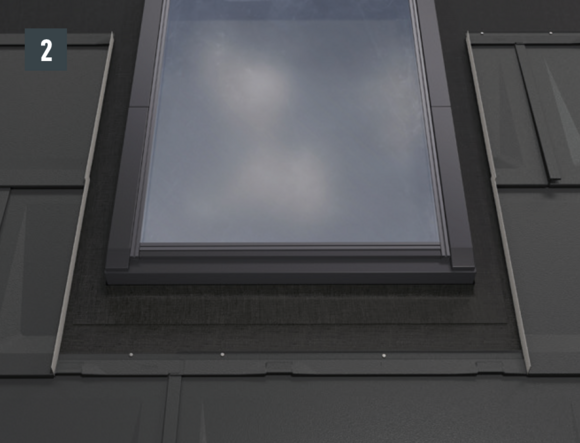

• Bereiten Sie die Stehfalzanschlüsse durch Hochbiegen der PREFA Dacheindeckung (30 mm) auf das Aufstecken der Seitenteilverblechung vor. 30 mm Überstand aufstellen (Bild 2).
• Die Länge des Vorderteiles richtet sich nach den ganzen Dachelementen und Falzzugaben. Hängen Sie am unteren Ende das Vorderteil in die PREFA Dacheindeckung ein (Bild 3).
• Den oberen Plattenumschlag der PREFA Dacheindeckung öffnen und den seitlichen Überstand 90° hochstellen. Anschließend wird das Nackenteil eingesetzt (Bild 4).

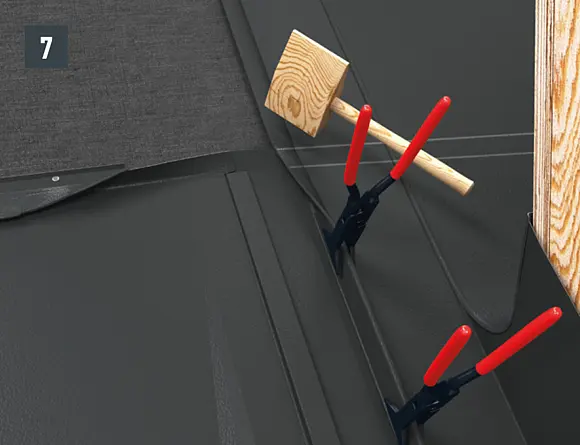

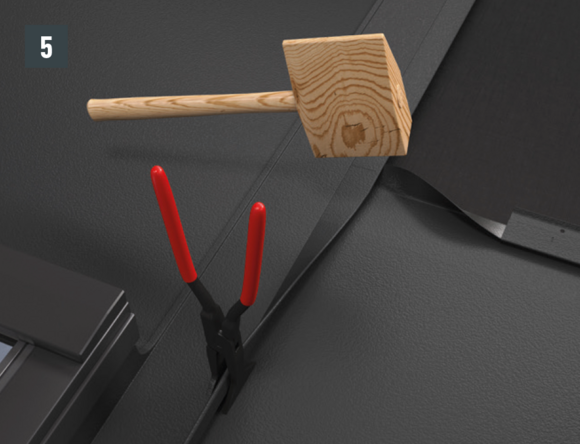

• Den seitlichen Stehfalz am oberen Ende des Nackenteiles verlaufend nach außen umlegen (Bild 5).

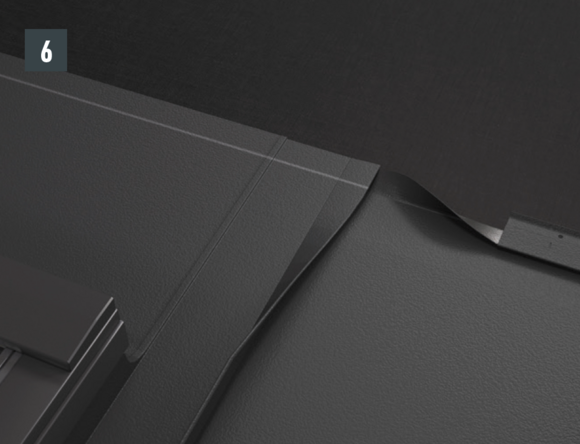

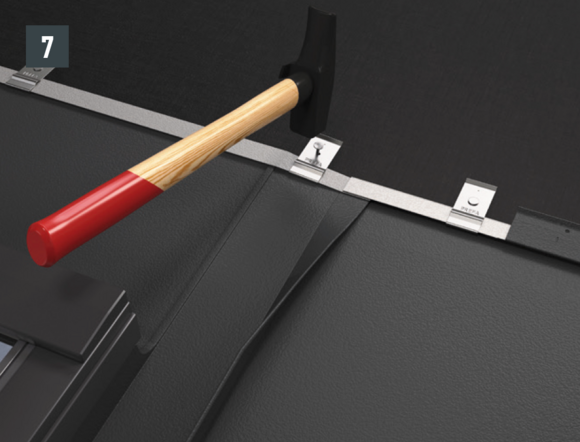

• Das Nackenteil der Dachflächenfenster-Einfassung in Verlauf der PREFA Dacheindeckung beschneiden, umkanten und mit Haften befestigen (Bild 6 und 7).

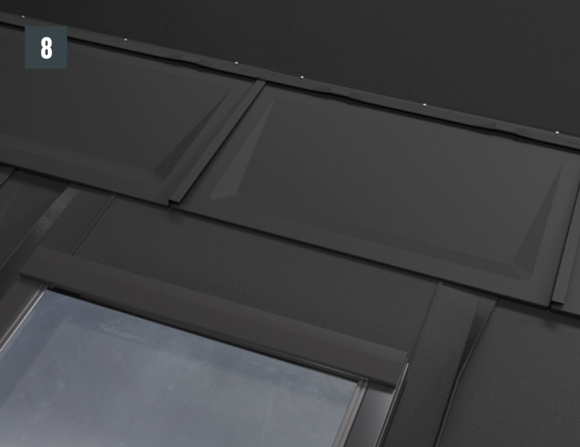

• Die darauffolgende Reihe der jeweiligen Dacheindeckung kann dann über die gesamte Breite durchgedeckt werden (Bild 8).

Nach der Montage der Dachplatten, bis zur gewünschten Position der Dachflächenfenster-Einfassung, ist der obere Plattenumschlag so auszurichten, dass es möglich ist, das Einfassungsvorderteil des PREFA Dachflächenfensters einzuhängen.

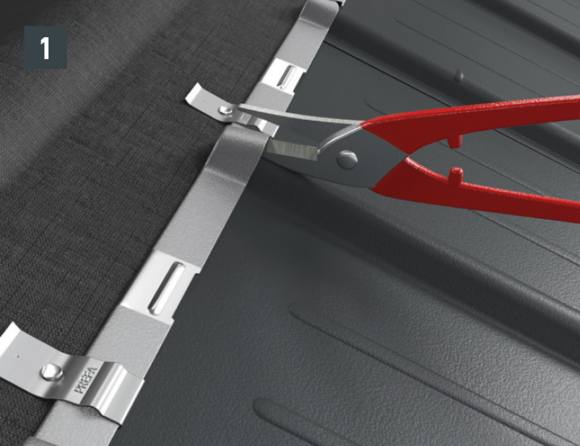

• Schneiden Sie den Umschlag des Rillenhochpunktes ein und heben Sie den Umschlag mit dem Schaleisen an (Bild 1 und 2).

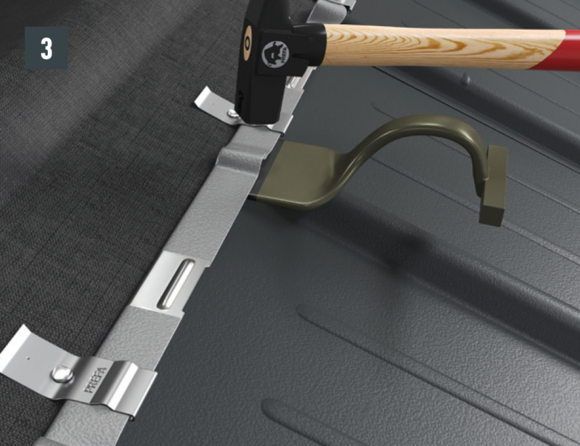

• Klopfen Sie mit dem Hammer die Rille flach, sodass ein gleichmäßig offener Falz entsteht. Das Einschneiden beim Plattenstoß ist nicht nötig (Bild 3).

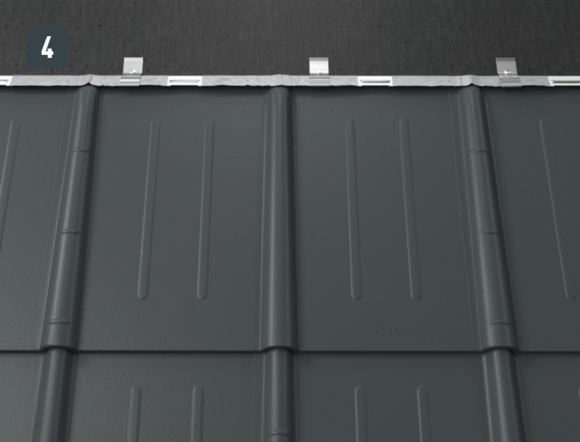

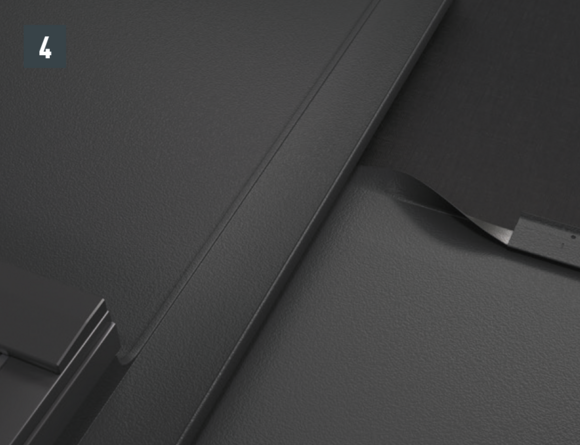

• Jetzt kann das Brustblech problemlos eingehakt werden (Bild 4).

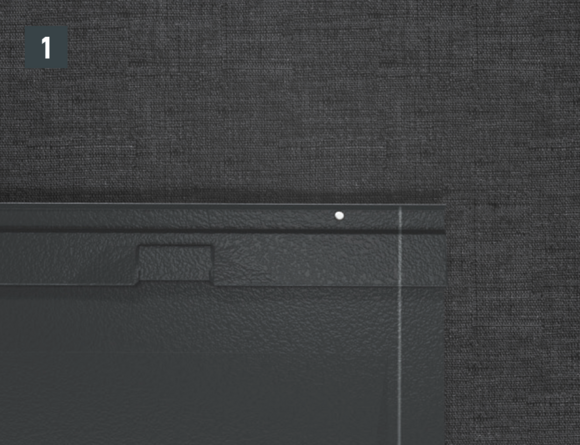

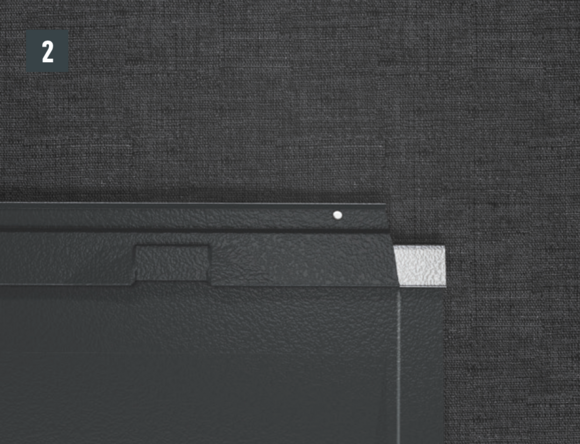

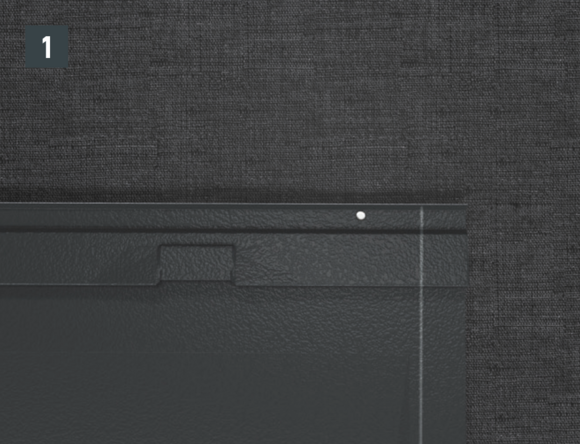

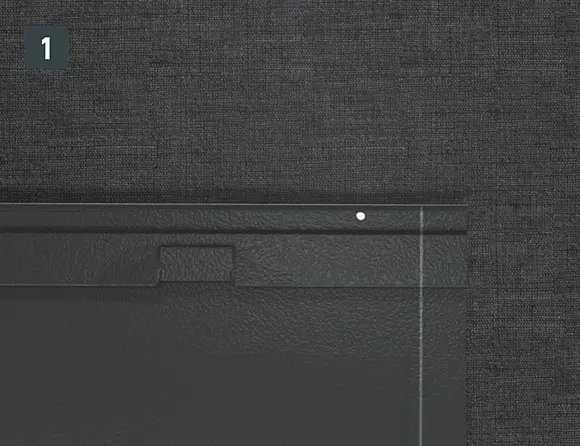

Klinken Sie im Bereich der Hochkantung den oberen Patentfalz aus, sodass ein Hakenfalz bleibt (Bild 1 und 2), und biegen Sie die Dachplatte R.16 oder das Dachpaneel FX.12 30 mm im rechten Winkel zur Dachfläche hoch.

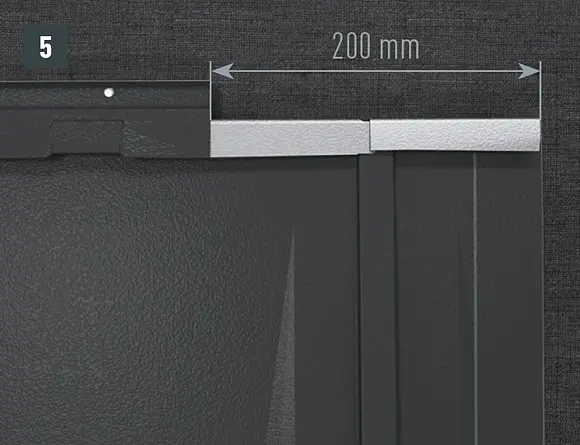

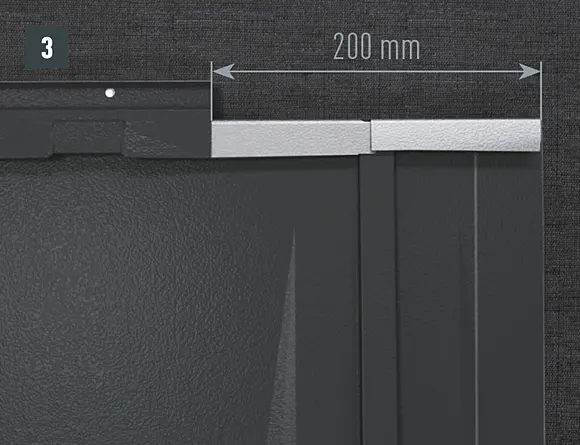

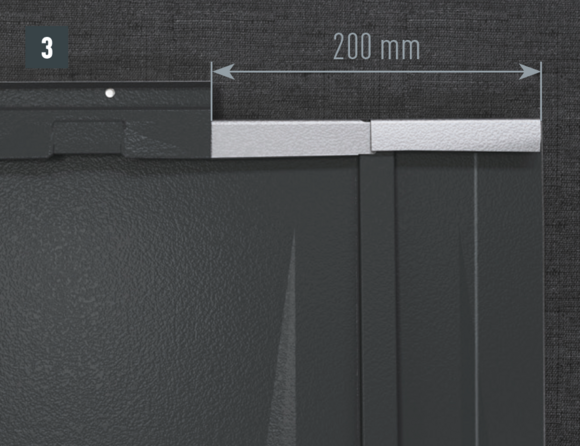

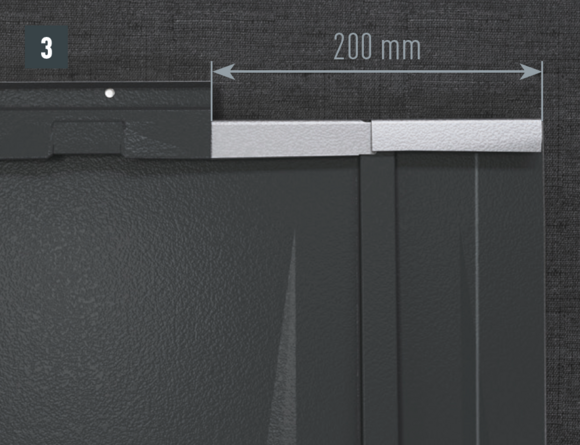

• Beim Einfassungsnackenteil wird der obere Einhängfalz bei ca. 200 mm eingeschnitten und ausgeklinkt, um das seitliche Aufstellen zu erleichtern (Bild 3).

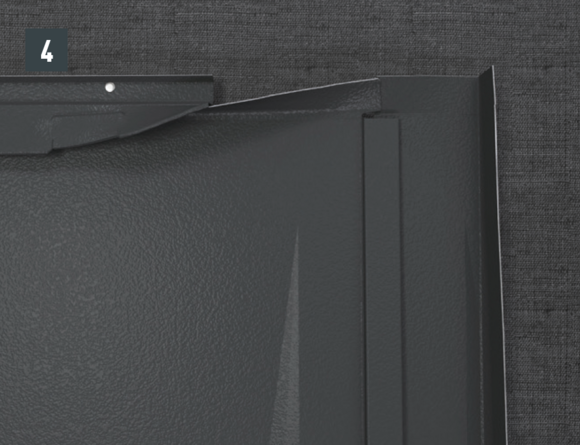

• Oberen Falz der PREFA Dacheindeckung öffnen und die Dacheindeckung seitlich an der Markierung aufstellen (Bild 4).

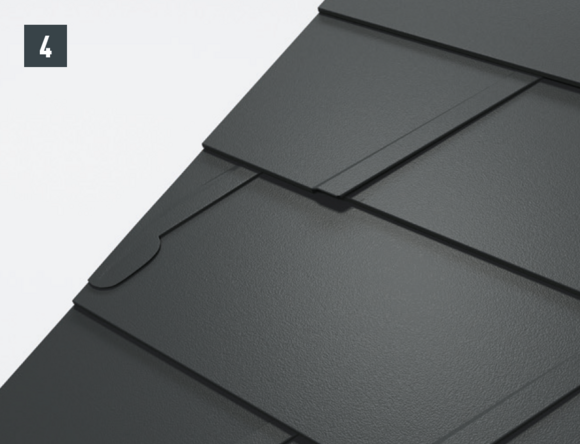

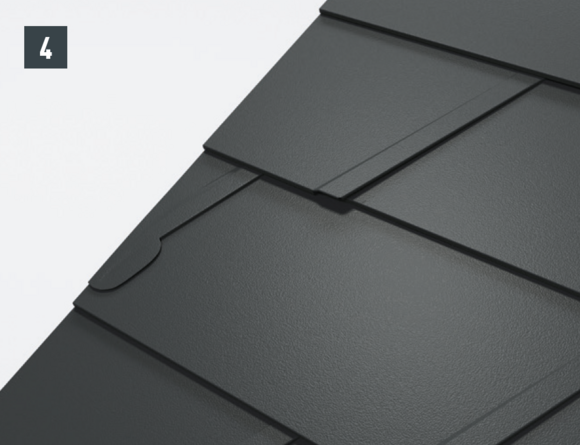

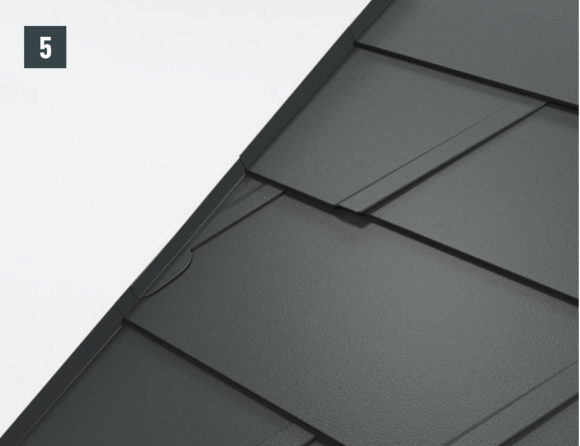

Bei jeder linksseitigen Aufkantung der Dachschindel und Dachschindel DS.19 sind die schräg nach unten laufenden Fälze auszuklinken, um eine Kapillarwirkung zu vermeiden.

• Aufkantungsbereich und 30 mm Falzzugabe anzeichnen und an der Falzzugabe schneiden (Bild 1).

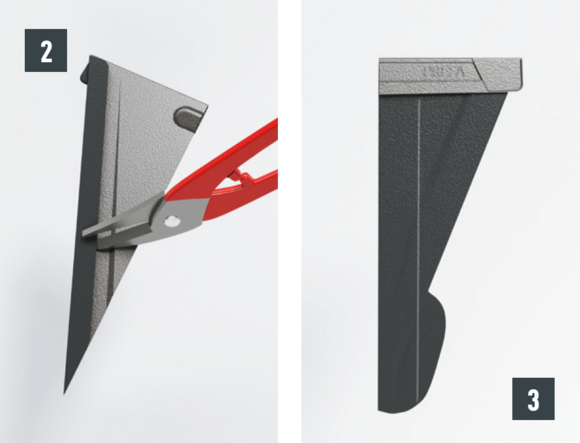

• Falzausklinkungen herstellen (Bild 2 und 3).

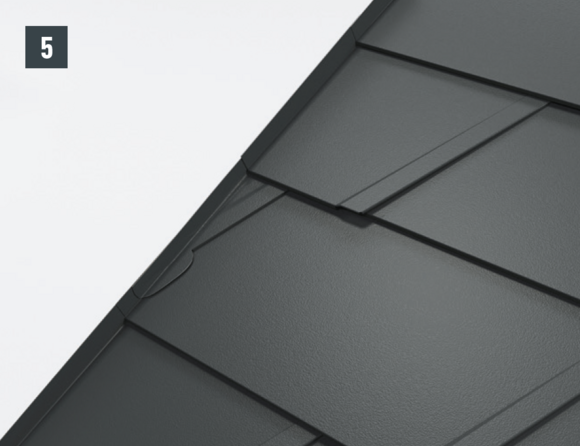

• Ausgeklinkte Dachschindel oder Dachschindel DS.19 eindecken und hochkanten (Bild 4 und 5).

Durch die fachgerechte Ausbildung wird die Regensicherheit des Daches gewährleistet.

Als Vorbereitung für das Einfassungsvorderteil der Dachflächenfenster-Einfassung sind Endplatten für Dachrauten 29 × 29 bzw. 44 × 44 zu verlegen. Diese ermöglichen einen waagrechten Einhängfalz zur regensicheren Einbindung der Einfassung.

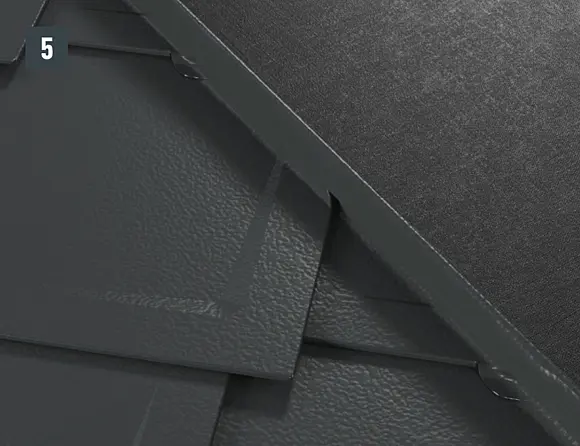

Bei jeder seitlichen Aufkantung der Dachraute 29 × 29 und 44 × 44 sind die schräg nach unten laufenden Fälze an der Unterseite auszuschneiden und aufzubiegen.

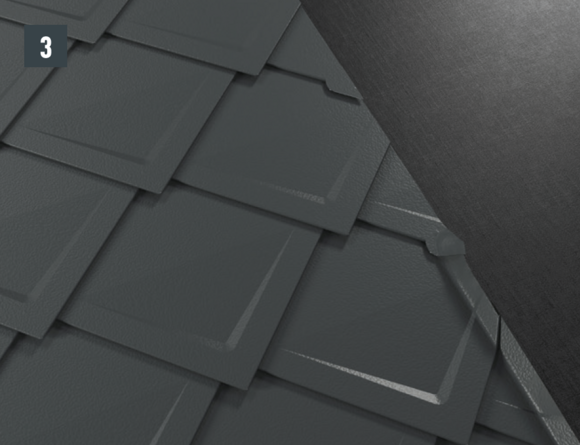

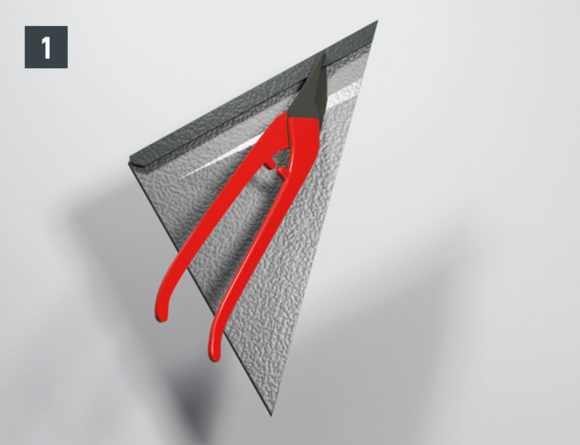

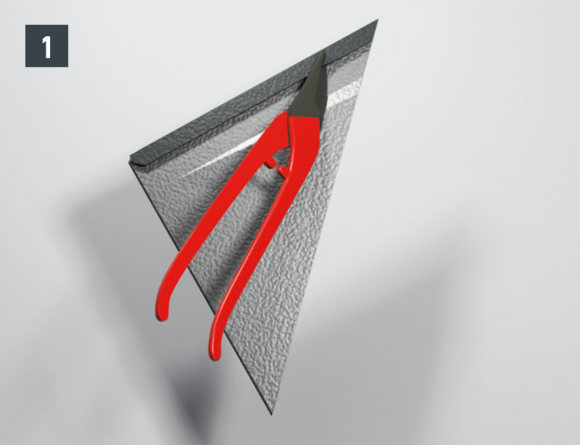

• Dachraute 29 × 29 bzw. 44 × 44 an der Falzzugabe schneiden und die Falzausklinkung herstellen (Bild 1).

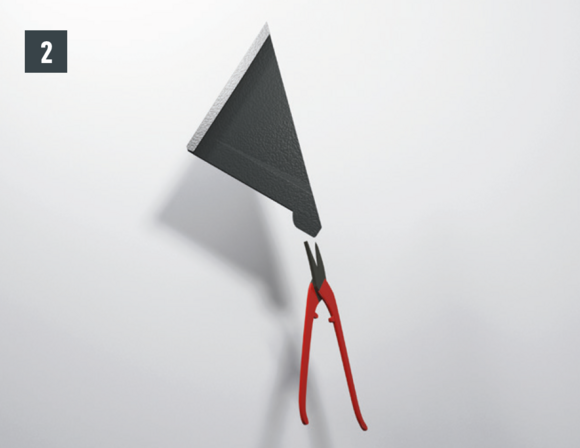

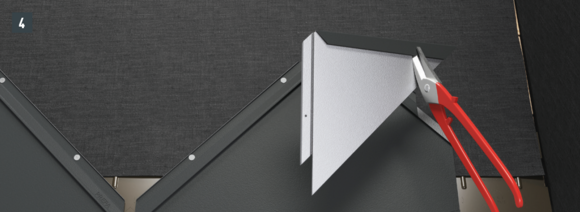

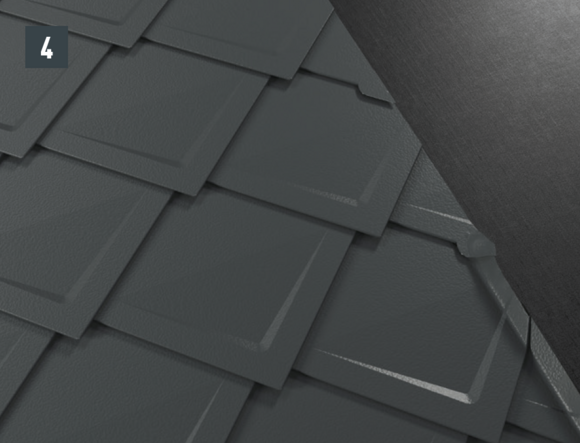

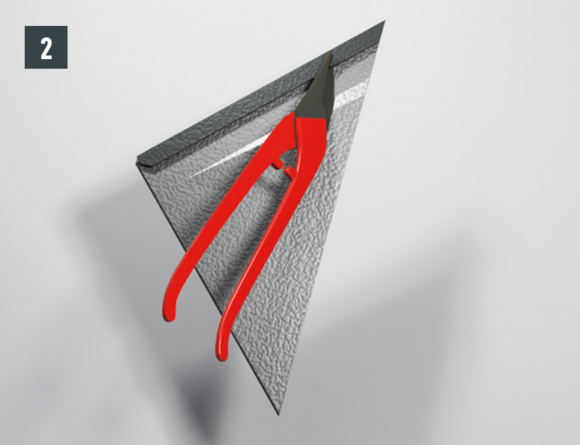

• Falzausbildung aufbiegen und rund schneiden (Bild 2).

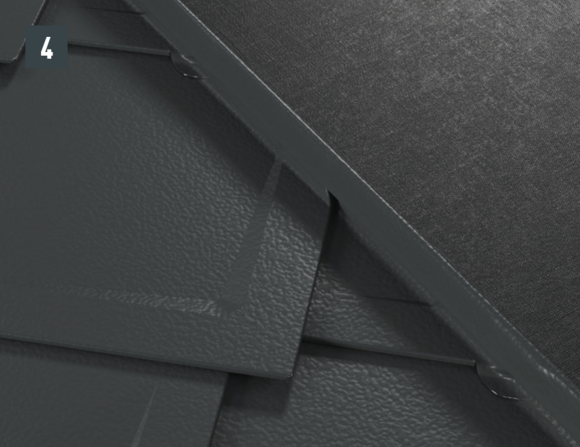

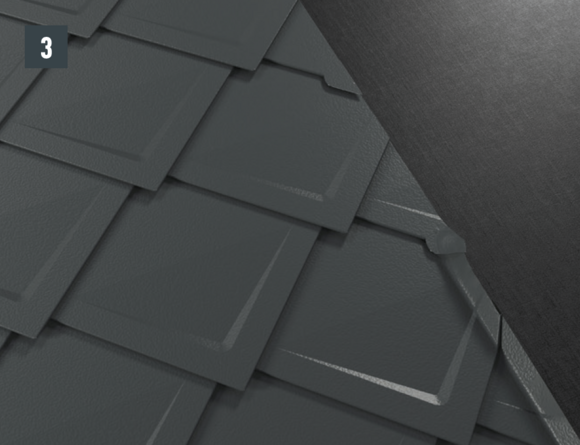

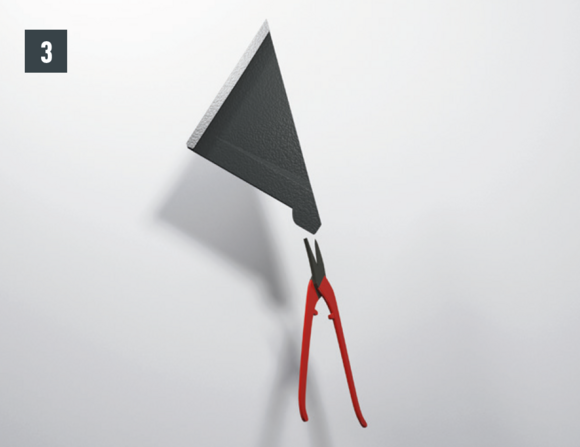

• Ausgeklinkte Dachraute 29 × 29 bzw. 44 × 44 eindecken und hochstellen (Bild 3 und 4).

Durch die fachgerechte Ausbildung wird die Regensicherheit des Daches gewährleistet.

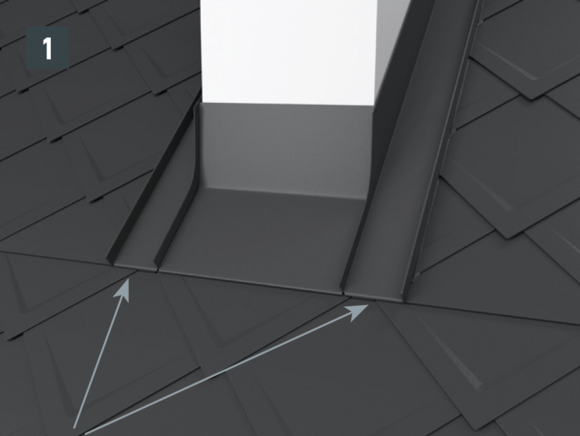

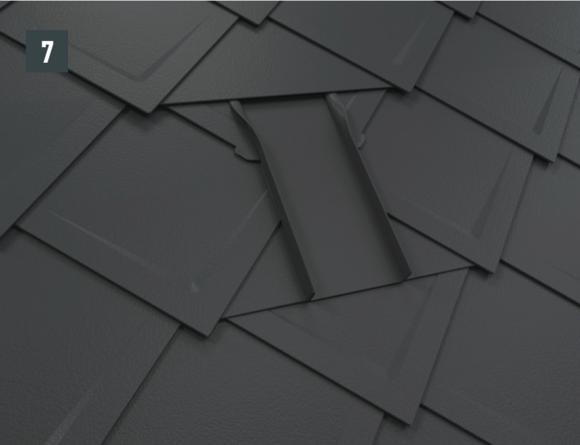

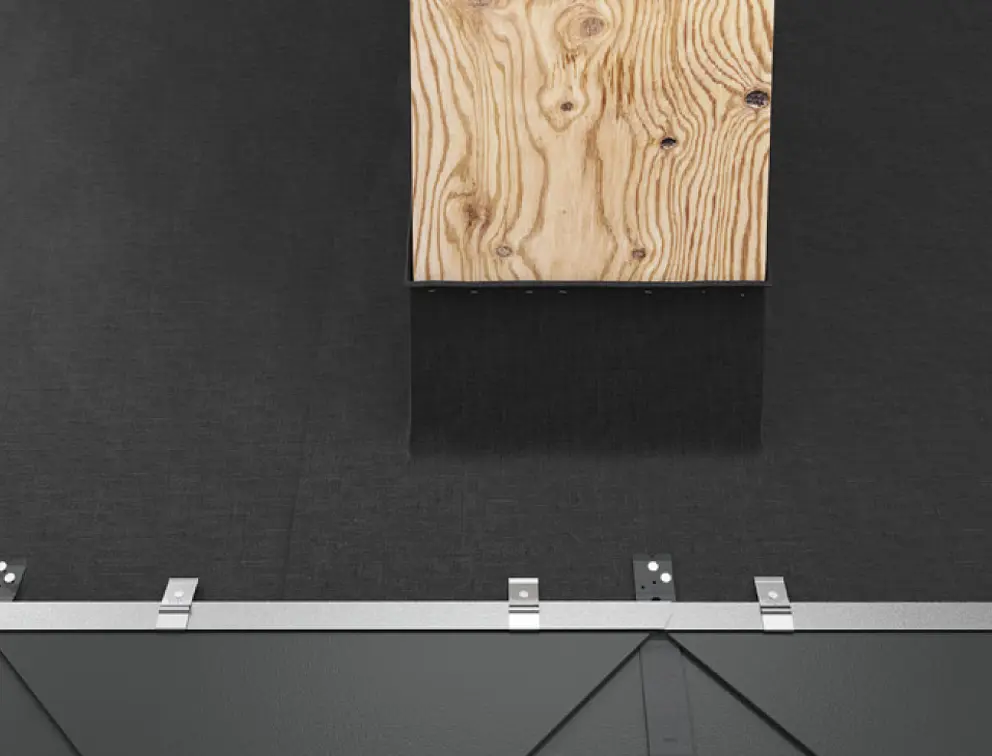

Um einen waagrechten Einhängfalz zur regensicheren Einbindung der Einfassung hinter der Dachluke zu erreichen, sind Endplatten für Dachrauten 29 × 29 bzw. 44 × 44 zu verlegen.

Nun können über der Einfassung Startplatten für Dachrauten 29 × 29 bzw. 44 × 44 montiert und die Eindeckung der Dachfläche fortgesetzt werden.

Um den Anschluss an das Unterdach bzw. an die Trennlage zu ermöglichen, wird die Einfassung der Dachluke nicht am Holzrahmen vormontiert.

Dacheindeckung bis zur gewünschten Position der Dachluke eindecken.
ACHTUNG: Sparrenlage beachten.

• Aufgrund der höheren Beanspruchung (Schneedruck) des Holzrahmens ist darauf zu achten, dass dieser mit der Rückwand (30 mm) an der Oberseite liegend montiert wird (Bild 1).

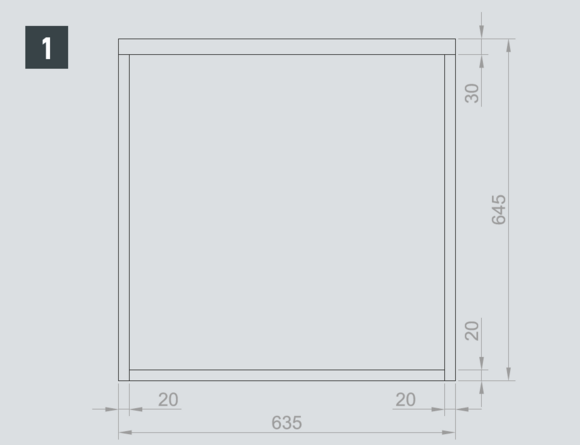

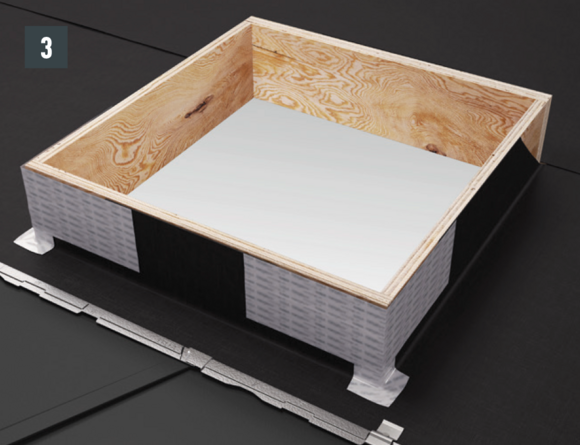

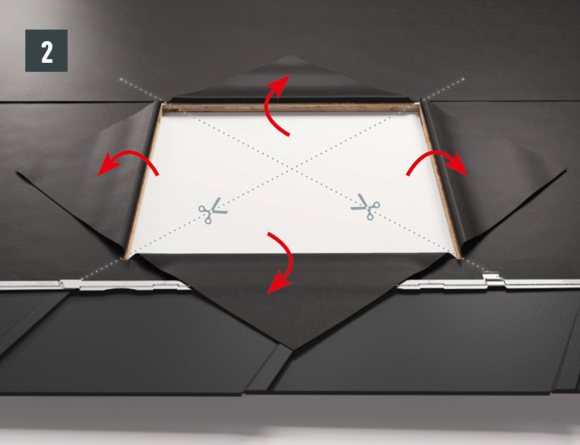

• Holzrahmen in einem Abstand Vorderkante Falz der Dacheindeckung zu Vorderkante Holzrahmen von 85 mm platzieren, Außenabmessungen des Holzrahmens anzeichnen und ausschneiden. Trennlage öffnen. Holzrahmen mit der Holzschalung oder Lattung verbinden (Bild 2).
  ACHTUNG: Bei stärkeren Folien und Schalungen über 24 mm fertige Rahmenhöhe berücksichtigen.

• Der Holzrahmen ist mit 4 Schrauben zu fixieren. Die Schrauben im unteren Bereich sind nach dem Einbau der Einfassung zu lösen, um den Holzrahmen einrichten zu können. Anschließend die Schrauben wieder befestigen (Bild 3).
  HINWEIS: Trennlage/Unterdach laut Vorgaben nationaler Normen am Holzrahmen verkleben. Klebebänder sind nicht im Lieferumfang enthalten.

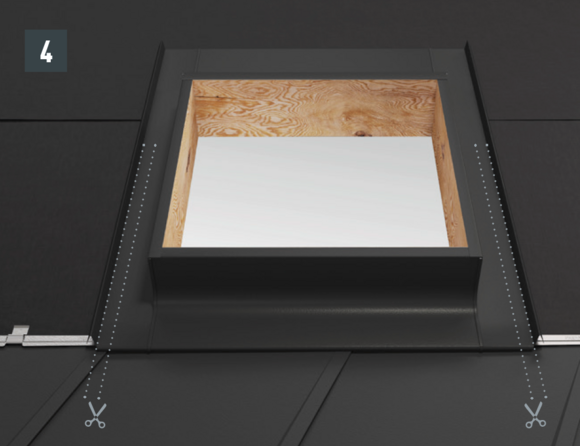

• Einzeichnen der Schnitt- und Biegekante 30 mm für aufgestellte Dacheindeckung (Bild 4).

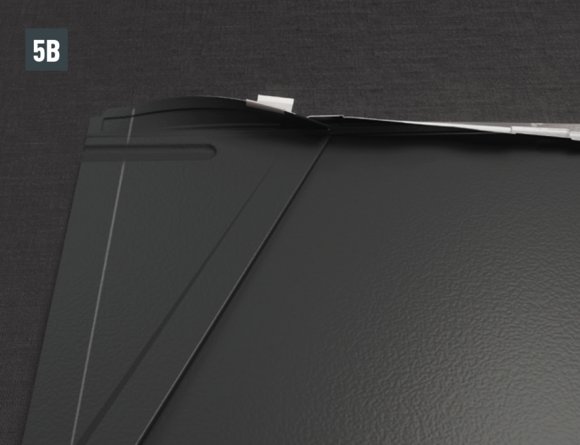

• Oberen Plattenumschlag der PREFA Dacheindeckung öffnen und die Dacheindeckung 30 mm bis zur Markierung 90° aufstellen (Bild 5A und 5B).

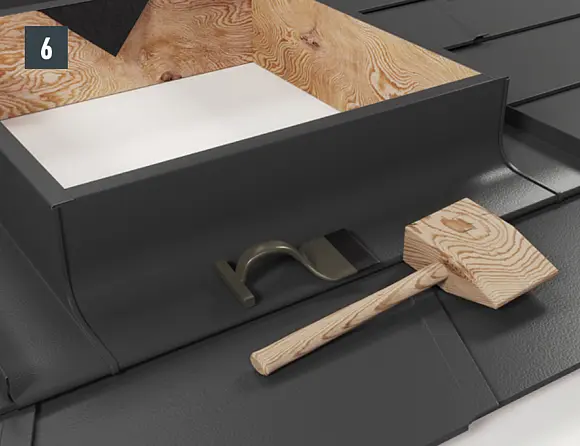

• Dachlukeneinfassung in die aufgestellten 30 mm der Dacheindeckung legen, im Vorderteil einhängen und schließen. Zur zusätzlichen Befestigung ist ein Retourhaft je Stehfalz zu montieren (Bild 6).

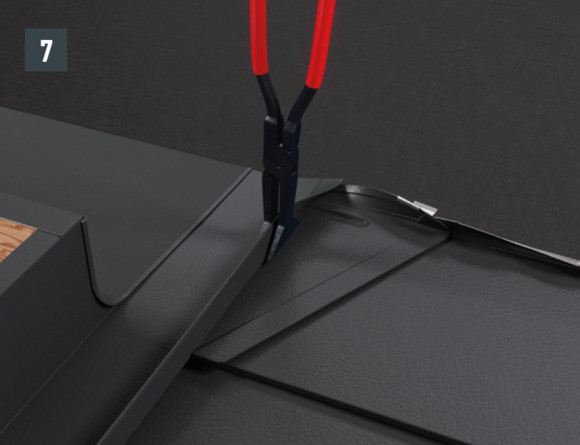

• Den seitlichen Stehfalz am oberen Ende des Nackenteiles verlaufend nach außen umlegen (Bild 7).

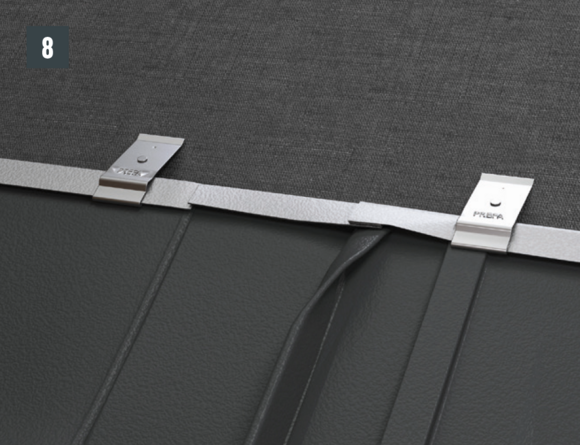

• Das Nackenteil der Dachluke im Verlauf der PREFA Dacheindeckung beschneiden, umkanten und mit Haften befestigen (Bild 8).

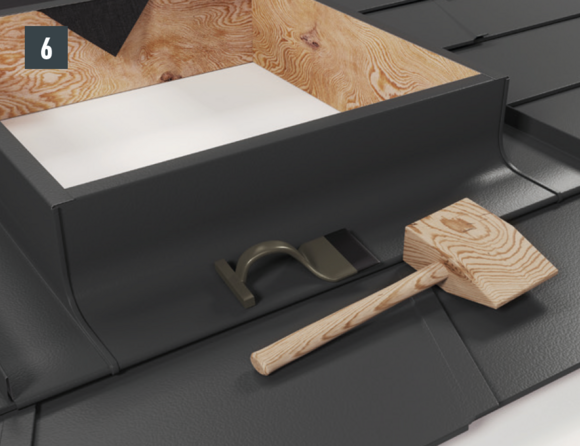

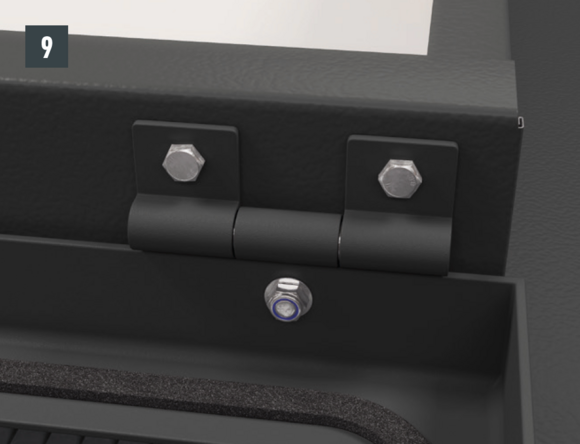

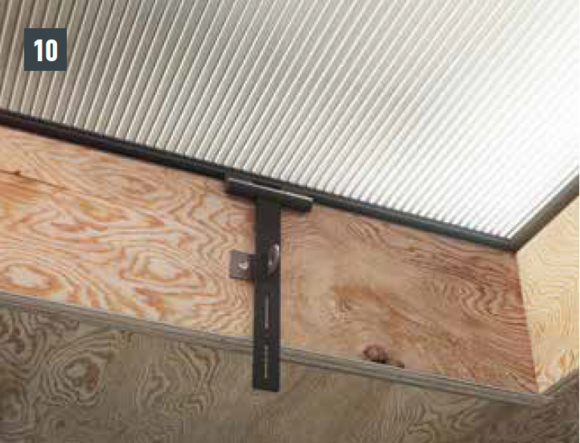

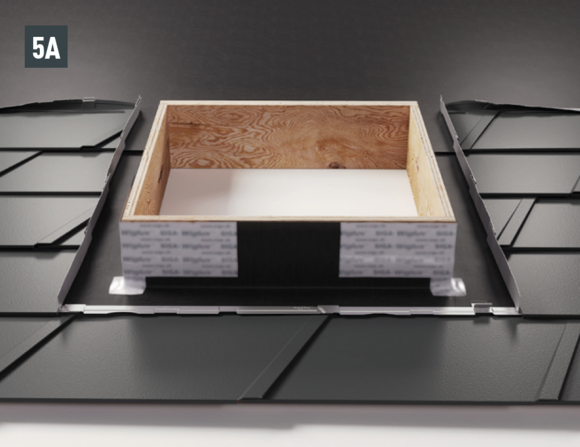

• Deckel auf dem Rahmen positionieren und mit den mitgelieferten Schrauben (6,3 × 22) in den vorgefertigten Löchern befestigen (Bild 9).
• Bei geschlossenem Deckel die Lage des Verschlusswinkels markieren und mit den mitgelieferten Schrauben befestigen (Bild 10).

Nach der Montage der Dachplatten, bis zur gewünschten Position der Dachluke, ist der obere Plattenumschlag so auszurichten, dass es möglich ist, das Einfassungsvorderteil der Dachluke einzuhängen.

• Schneiden Sie den Umschlag des Rillenhochpunktes ein und heben Sie den Umschlag mit dem Schaleisen an (Bild 1 und 2).
• Klopfen Sie mit dem Hammer die Rille flach, sodass ein gleichmäßig offener Falz entsteht. Das Einschneiden beim Plattenstoß ist nicht nötig (Bild 3).

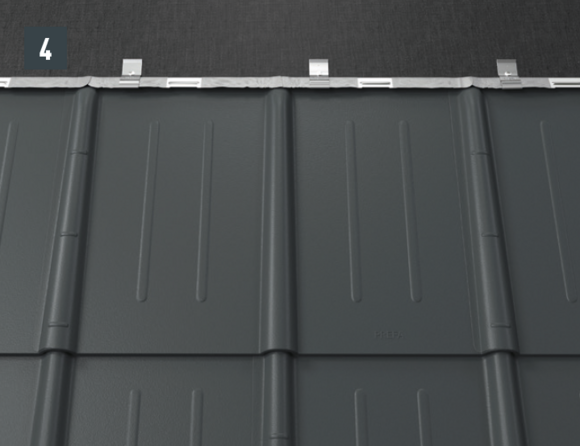

• Jetzt kann das Brustblech problemlos eingehakt werden (Bild 4).

Klinken Sie im Bereich der Hochkantung den oberen Patentfalz aus, sodass ein Hakenfalz bleibt, und biegen Sie die Dachplatte R.16 oder das Dachpaneel FX.12 30 mm im rechten Winkel zur Dachfläche hoch (Bild 1 und 2).

• Beim Einfassungsnackenteil wird der obere Einhängfalz bei ca. 200 mm eingeschnitten und ausgeklinkt, um das seitliche Aufstellen zu erleichtern (Bild 3).
• Oberen Falz der PREFA Dacheindeckung öffnen und die Dacheindeckung seitlich an der Markierung aufstellen (Bild 4).

Bei jeder linksseitigen Aufkantung der Dachschindel und Dachschindel DS.19 sind die schräg nach unten laufenden Fälze auszuklinken, um eine Kapillarwirkung zu vermeiden.

• Aufkantungsbereich und 30 mm Falzzugabe anzeichnen und an der Falzzugabe schneiden (Bild 1).
• Falzausklinkungen herstellen (Bild 2 und 3).
• Ausgeklinkte Dachschindel oder Dachschindel DS.19 eindecken und hochkanten (Bild 4 und 5).

Durch die fachgerechte Ausbildung wird die Regensicherheit des Daches gewährleistet.

Als Vorbereitung für das Einfassungsvorderteil der Dachluke sind Endplatten für Dachrauten 29 × 29 bzw. 44 × 44 zu verlegen. Diese ermöglichen einen waagrechten Einhängfalz zur regensicheren Einbindung der Einfassung.

Bei jeder seitlichen Aufkantung der Dachraute 29 × 29 und 44 × 44 sind die schräg nach unten laufenden Fälze an der Unterseite auszuschneiden und aufzubiegen (Bild 1, 2, 3 und 4).

Um einen waagrechten Einhängfalz zur regensicheren Einbindung der Einfassung hinter der Dachluke zu erreichen, sind Endplatten für Dachrauten 29 × 29 bzw. 44 × 44 zu verlegen.

Nun können über der Einfassung Startplatten für Dachrauten 29 × 29 bzw. 44 × 44 montiert und die Eindeckung der Dachfläche fortgesetzt werden.

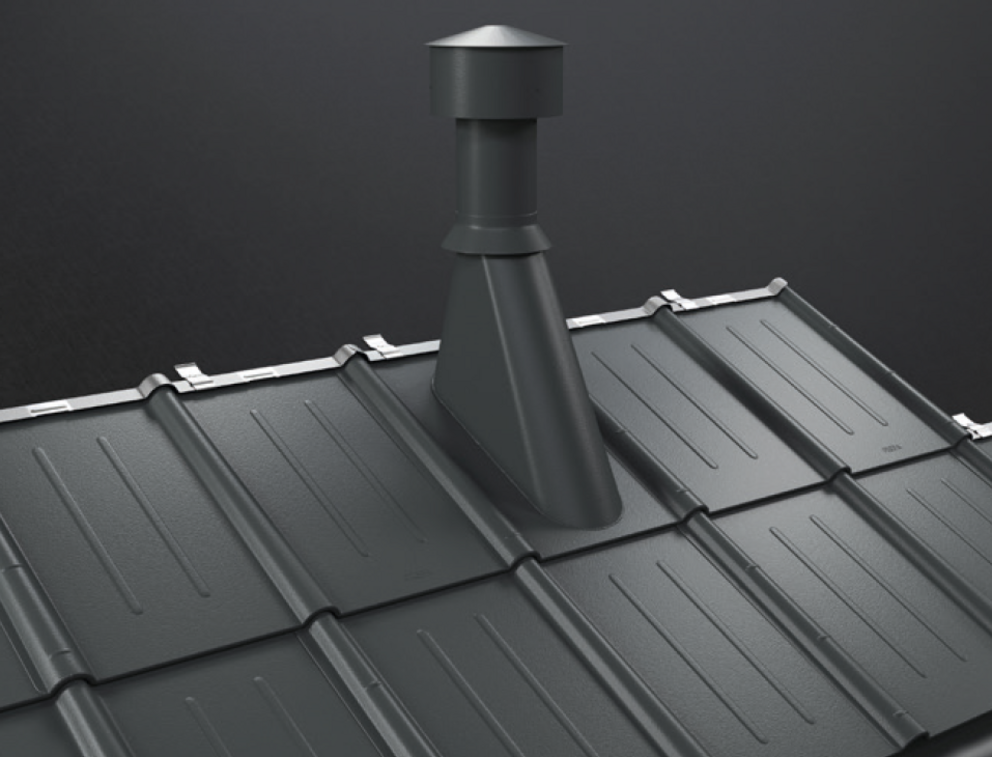

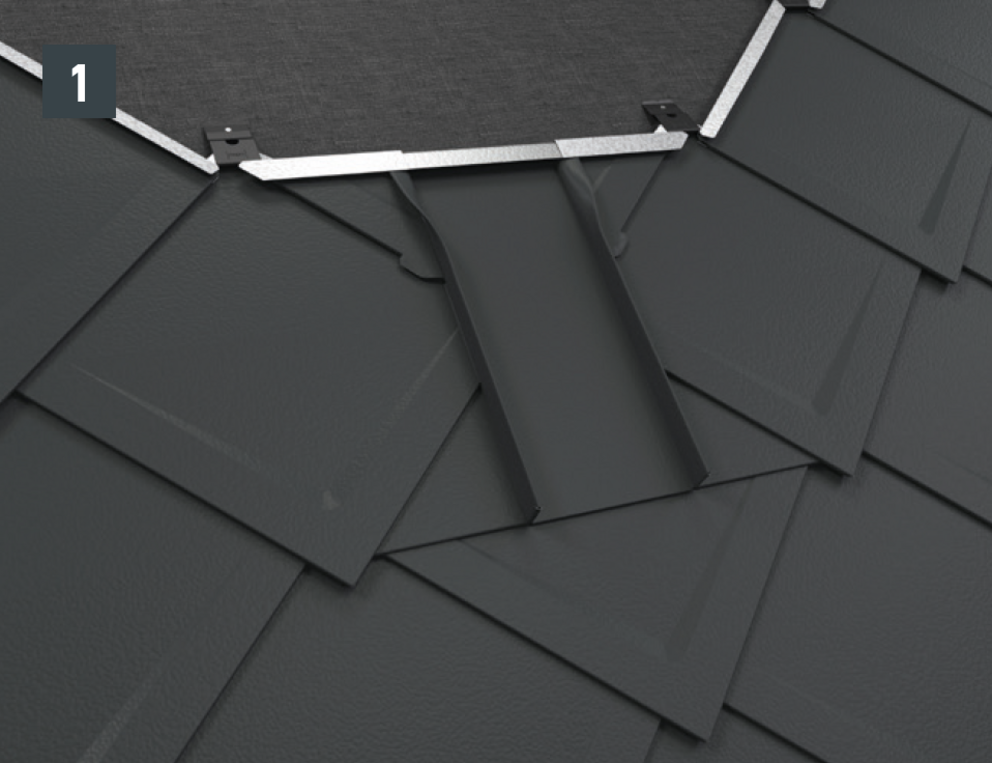

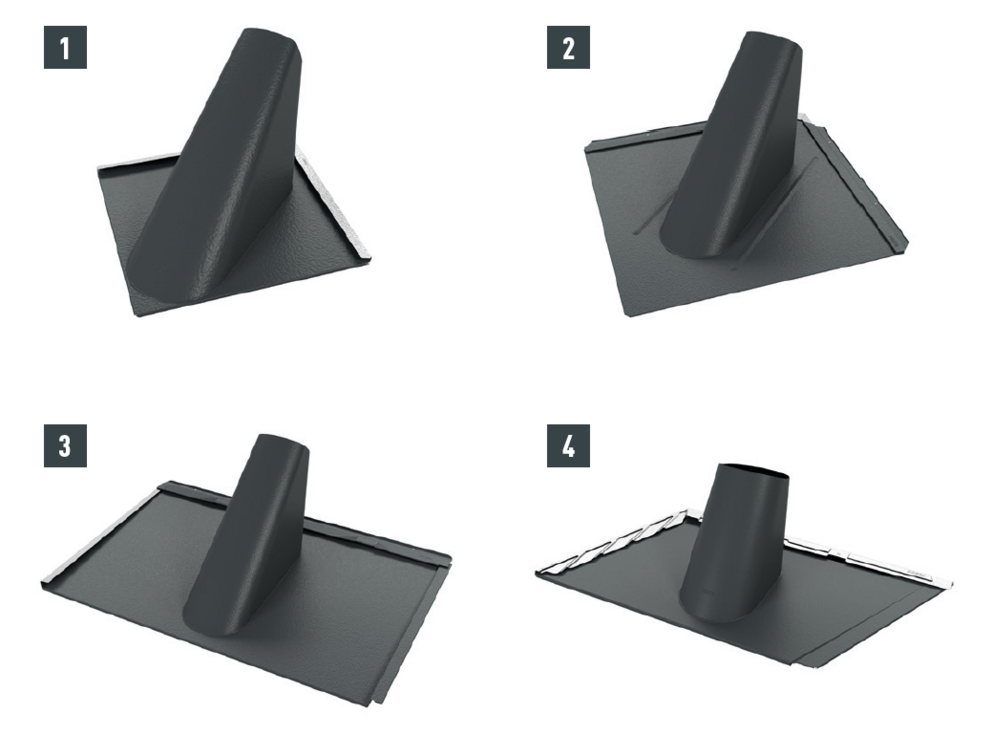

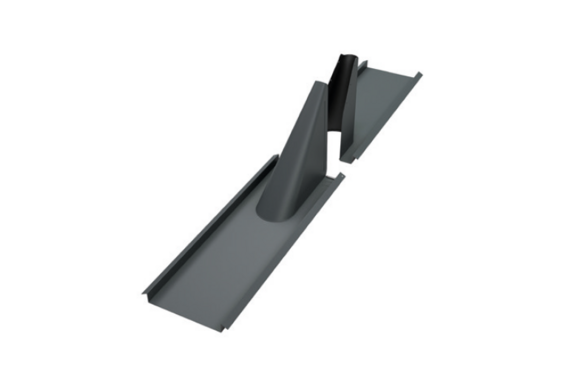

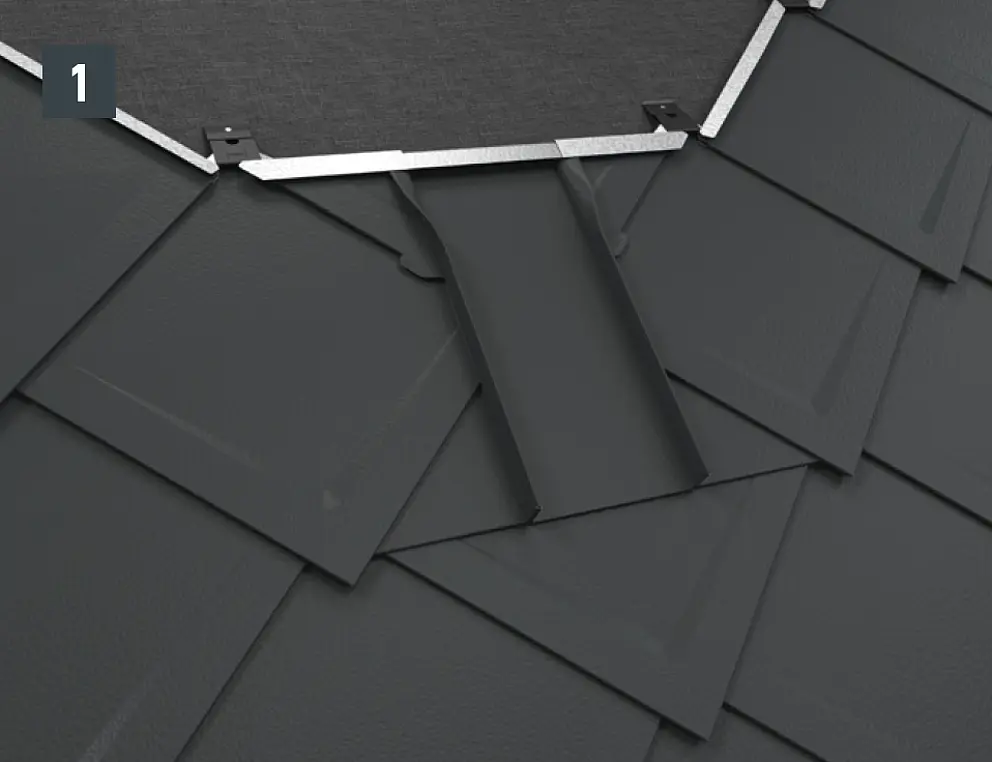

Einfassungsplatte für Dachraute 29 × 29 (1), Dachraute 44 × 44 (2), Dachplatte R.16 und Dachpaneel FX.12 (3) und Dachschindel DS.19 (4) haben die Abmessungen des jeweiligen PREFA Dachsystems und können einfach in die Deckung eingearbeitet werden.

Die Einfassungsplatte für Dachplatten hat die Form einer halben Platte mit eingefalztem konischen Einfassungsstutzen.

• Einfassungsplatte einrichten.
• Rohrdurchmesser anzeichnen und Schalung ausschneiden.
• Rohrdurchmesser an der Einfassung anzeichnen, die Einfassung beschneiden und anschließend montieren (eindecken).

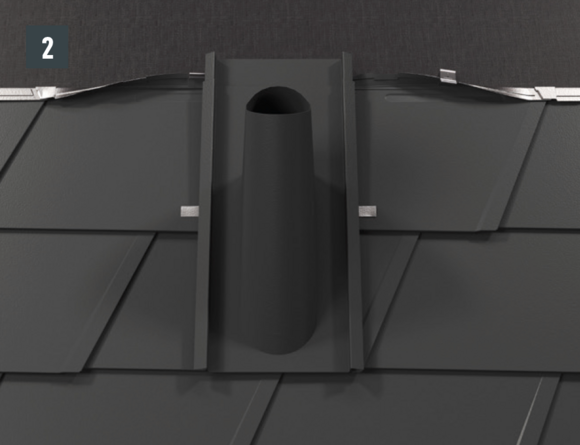

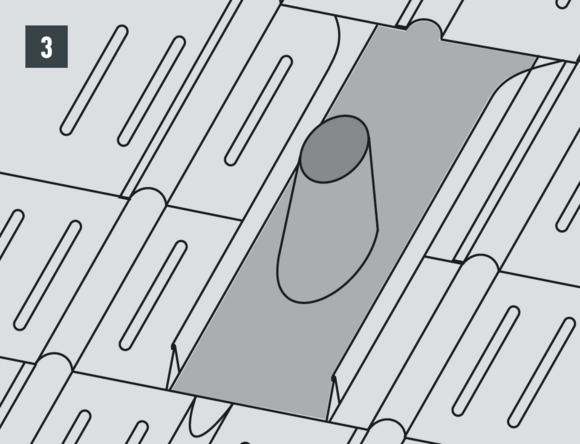

• Beiliegende Abdeckrosette und EPDM-Dichtung auf das Entlüftungsrohr montieren.

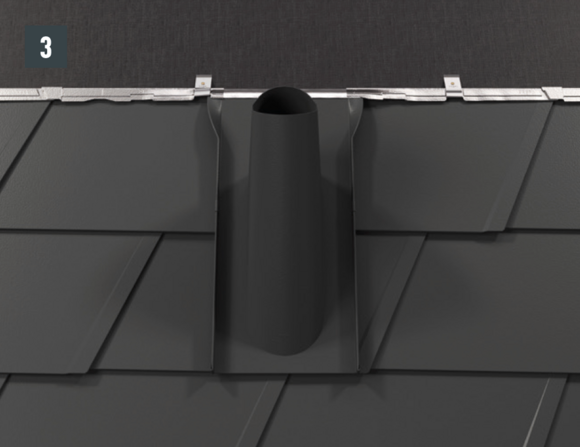

• Danach die EPDM-Dichtung nach unten über die Einfassung schieben, sodass der Übergang zwischen Einfassung und Entlüftungsrohr abgedichtet ist.
• Abdeckrosette am Rohr fixieren.

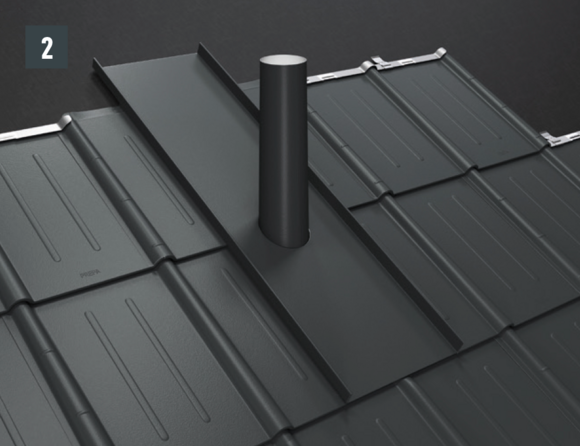

Ist die Position der Durchdringung vorgegeben und kann aufgrund dessen die Einfassungsplatte nicht zur Anwendung kommen, können Rohrdurchführungen mittels Einfassungsplatte zum Einfalzen realisiert werden. Einfassungsplatten eignen sich für Rohrdurchführungen von Ø 80–125 mm.

Die Einfassungsplatte reicht je nach Dachsystem über 1 bis 2 Reihen und ist seitlich auf jeder beliebigen Stelle montierbar.

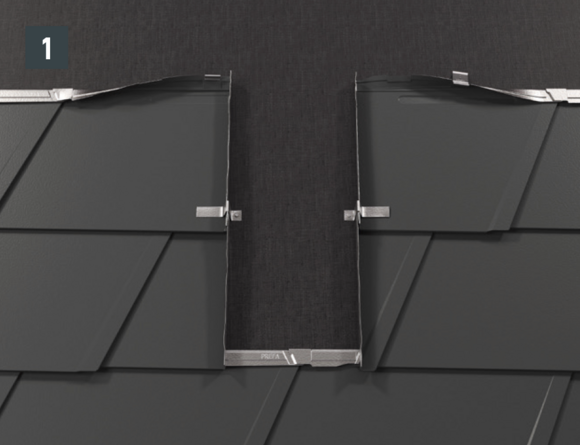

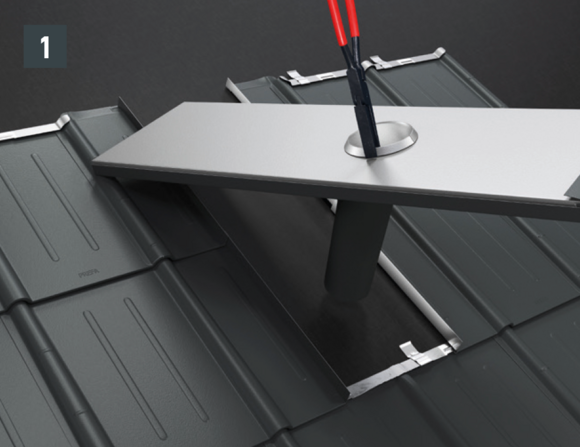

• PREFA Dacheindeckung beidseitig der Einfassung 30 mm hochstellen (Bild 1).
• Einfassungsplatte aufsetzen und beidseitig Fälze und Retourhafte schließen (Bild 2).
• Beide Stehfälze am oberen Ende verlaufend nach außen umlegen, entlang der PREFA Dacheindeckung beschneiden, umkanten und mit Haften befestigen (Bild 3).

Für den Einbau der Einfassungsplatte sind bei Dachrauten 29 × 29 bzw. 44 × 44 Start- und Endplatten zu verlegen (Bild 1).

Diese ermöglichen einen waagrechten Einhängfalz zur regensicheren Einbindung der Einfassungsplatte.

Als Alternative zur Einfassung zum Einfalzen kann auch ein Stutzen in eine Unterlagsplatte eingefalzt und diese in die Dacheindeckung eingedeckt werden. Die Anbindung an die Dacheindeckung erfolgt analog der Einfassungsplatte zum Einfalzen mittels Stehfälzen (Bild 1 und 2).

Ist ein Aufschieben der Einfassungsplatte aufgrund der Form und Gegebenheiten der Durchdringung (z. B. Satellitenschüssel oder Antenne) nicht möglich, kann eine Universaleinfassung zweiteilig zur Anwendung kommen. Die Einbindung in die Dacheindeckung erfolgt mittels Stehfälzen, analog der Einfassung zum Einfalzen.

Grundsätzlich sind durchgehende Be- und Entlüftungsöffnungen zu bevorzugen. Ist dies projektbezogen nicht möglich, können punktuelle Abluftöffnungen (Froschmaulluken) verwendet werden. Sie werden in entsprechender Anzahl in die letzte Reihe bzw. an den Graten miteingedeckt.

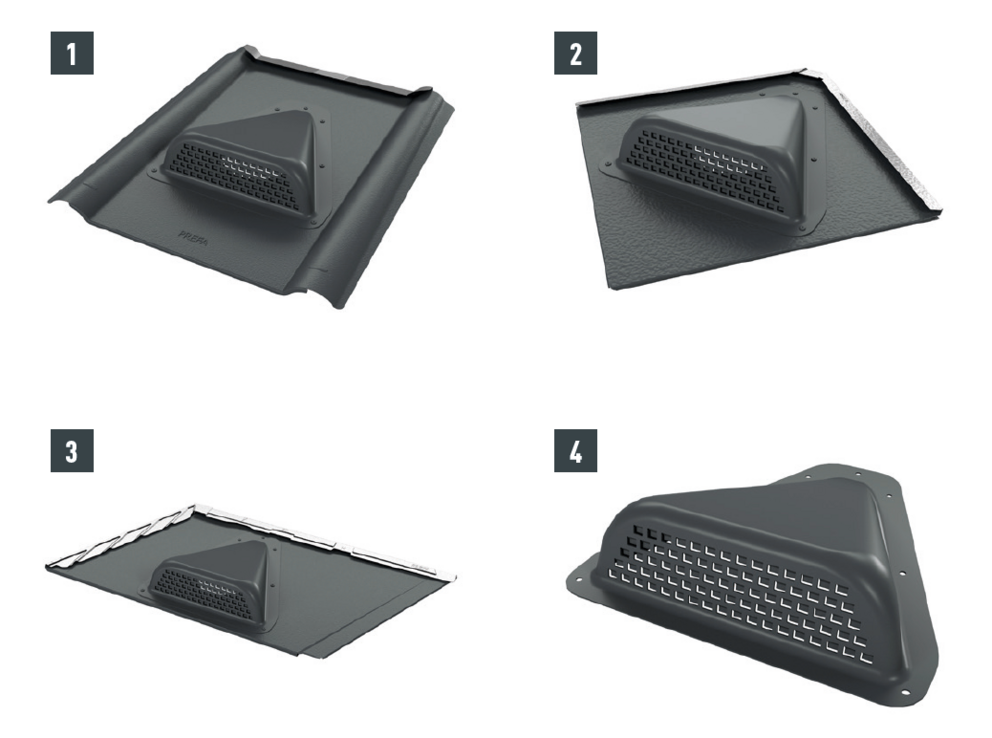

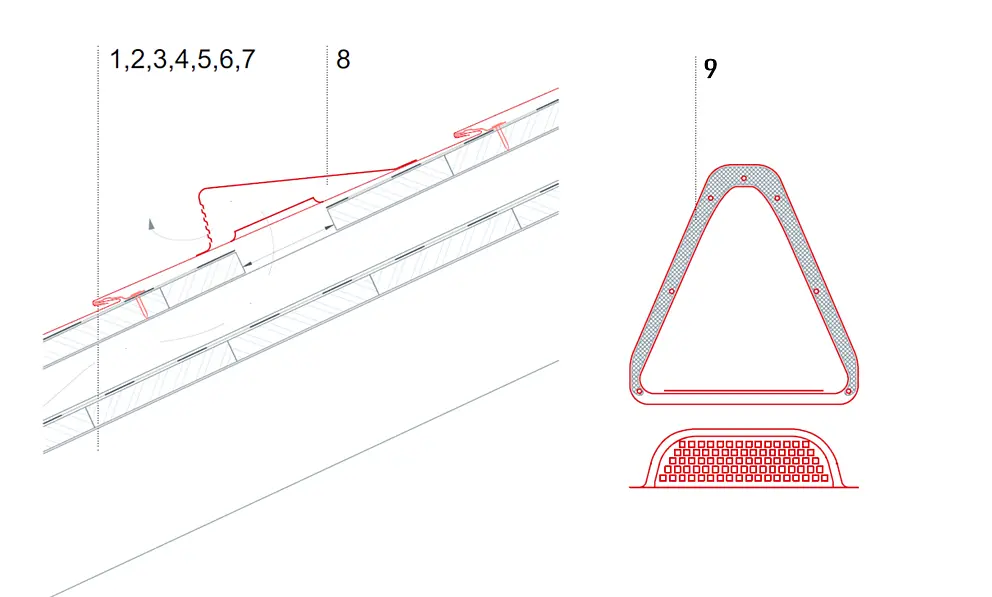

Bitte beachten Sie, dass oftmals sehr viele Froschmaulluken angewendet werden müssen, um die normativ vorgeschriebenen Abluftquerschnitte zu erreichen. Achten Sie auf die zu der verwendeten PREFA Dacheindeckung passende glatte oder stucco Ausführung. Bei Vollschalung ist die Schalung im Bereich der Froschmaullukenöffnung ausreichend auszuschneiden.

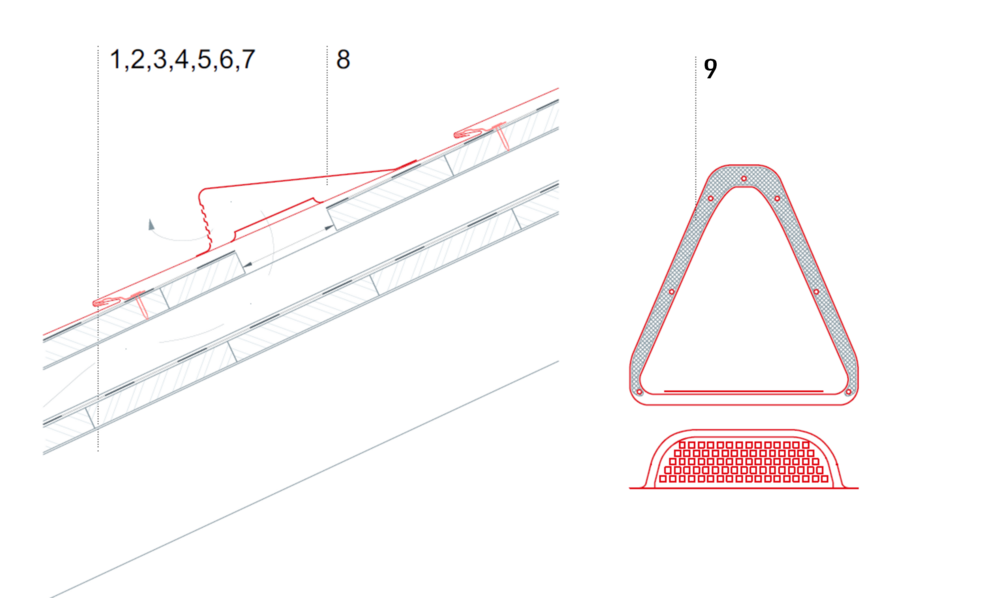

Lüftungsquerschnitt der Froschmaulluke: ~ 30 cm²

Schalung und Trennlage sind entsprechend dem Lüftungsquerschnitt auszuschneiden (~10 cm Durchmesser). Die Dacheindeckung ist im Randbereich der Ausschnitte umlaufend mit einer 1 cm hohen Aufschweifung zu versehen.

Für die Durchführung von Rohren und Kabeln, für Durchführungen bis ca. 38,5 mm. Die Durchführung von Rohren und Kabeln bzw. Einbindung dieser in div. Bauteilschichten (Unterdach, Wärmedämmung luftdichte Schicht,...) hat fachgerecht gemäß nationalen Normen und Regelwerken zu erfolgen.

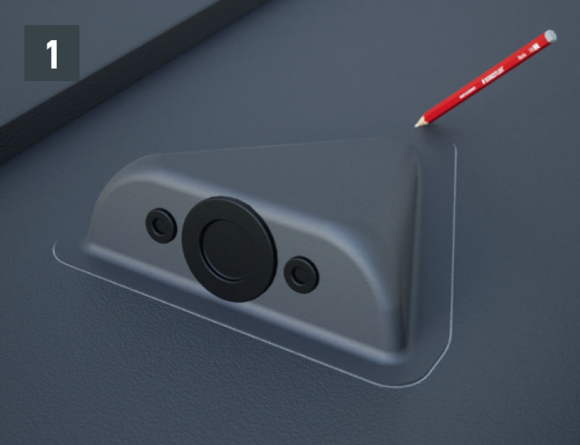

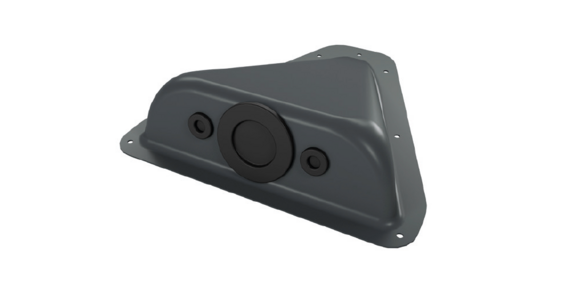

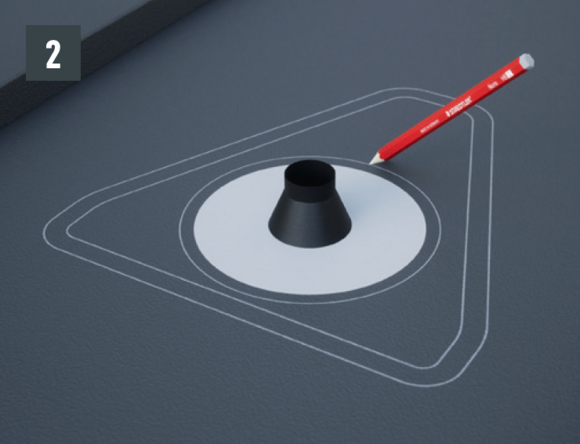

• Positionieren und anzeichnen der Solarluke (Bild 1)
• Klebebereich (25 mm) und Ausschnitt Rohrmanschette anzeichnen (Bild 2)

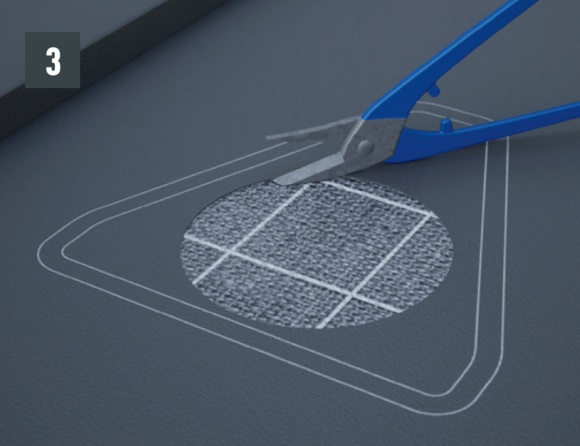

• Ausschneiden (Bild 3)

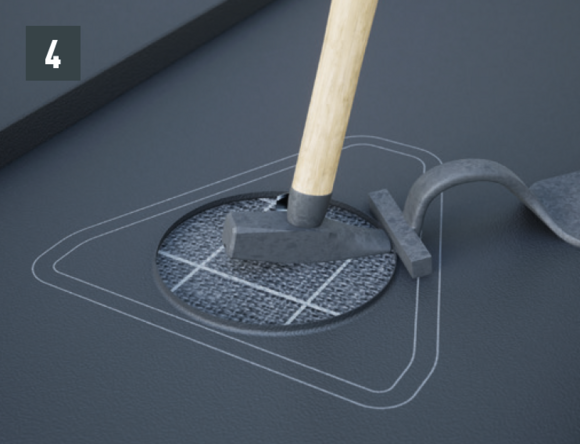

• Aufbördeln (Bild 4)

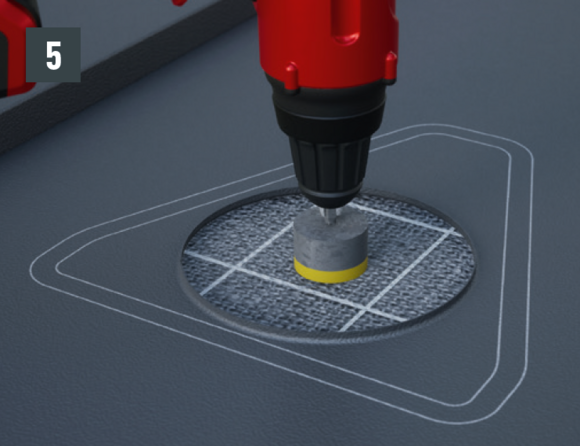

• Loch mittig bohren, Rohrmanschette aufkleben und Schutzschlauch durch alle Dachschichten bis in den Innenraum führen (Bild 5)

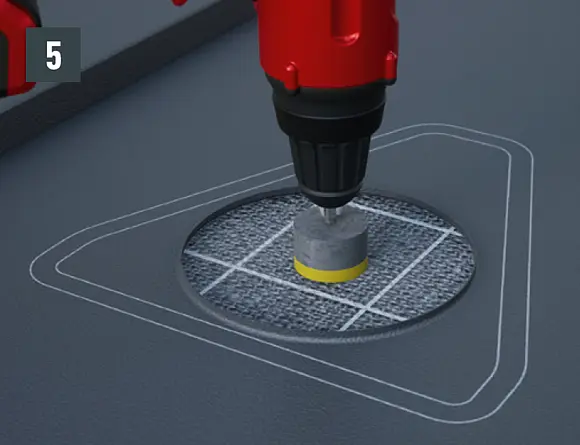

• Klebeflächen anschleifen (Bild 6)

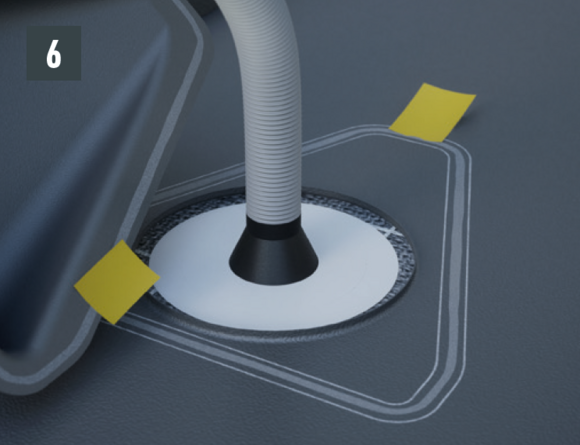

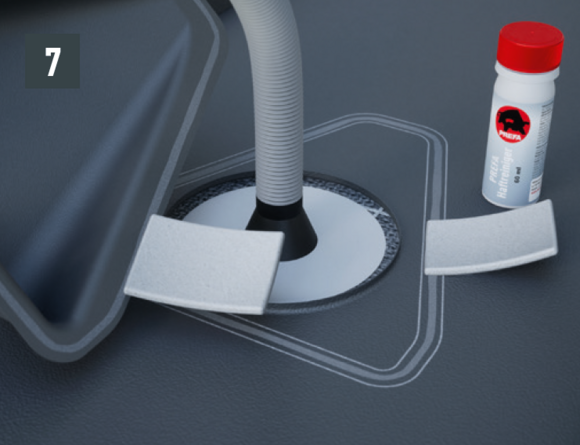

• Klebeflächen reinigen und ablüften lassen (Bild 7)

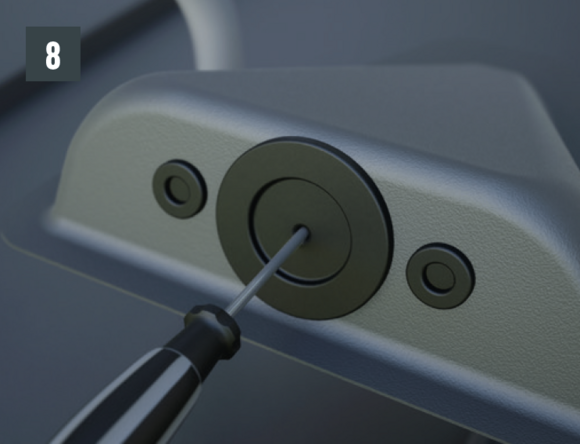

• Durchführungstülle durchstechen (Bild 8)

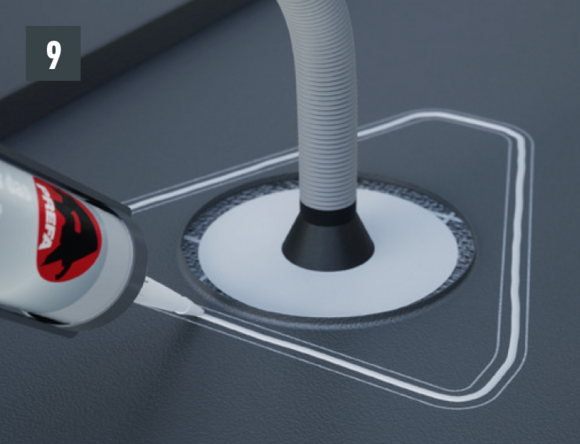

• Spezialkleber umlaufend auftragen (Bild 9)

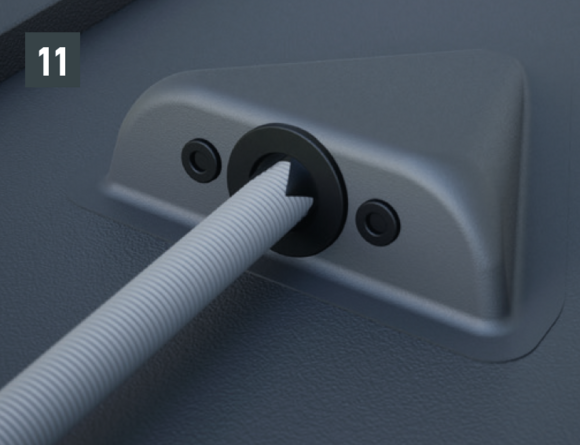

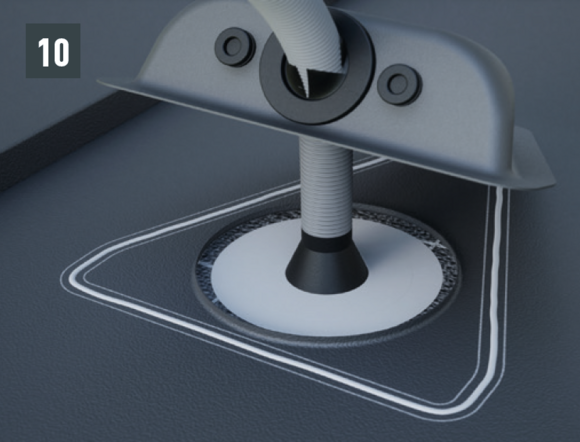

• Solarluke aufsetzen und andrücken (Bild 10)
• Fertig montierte Solarluke (Bild 11)

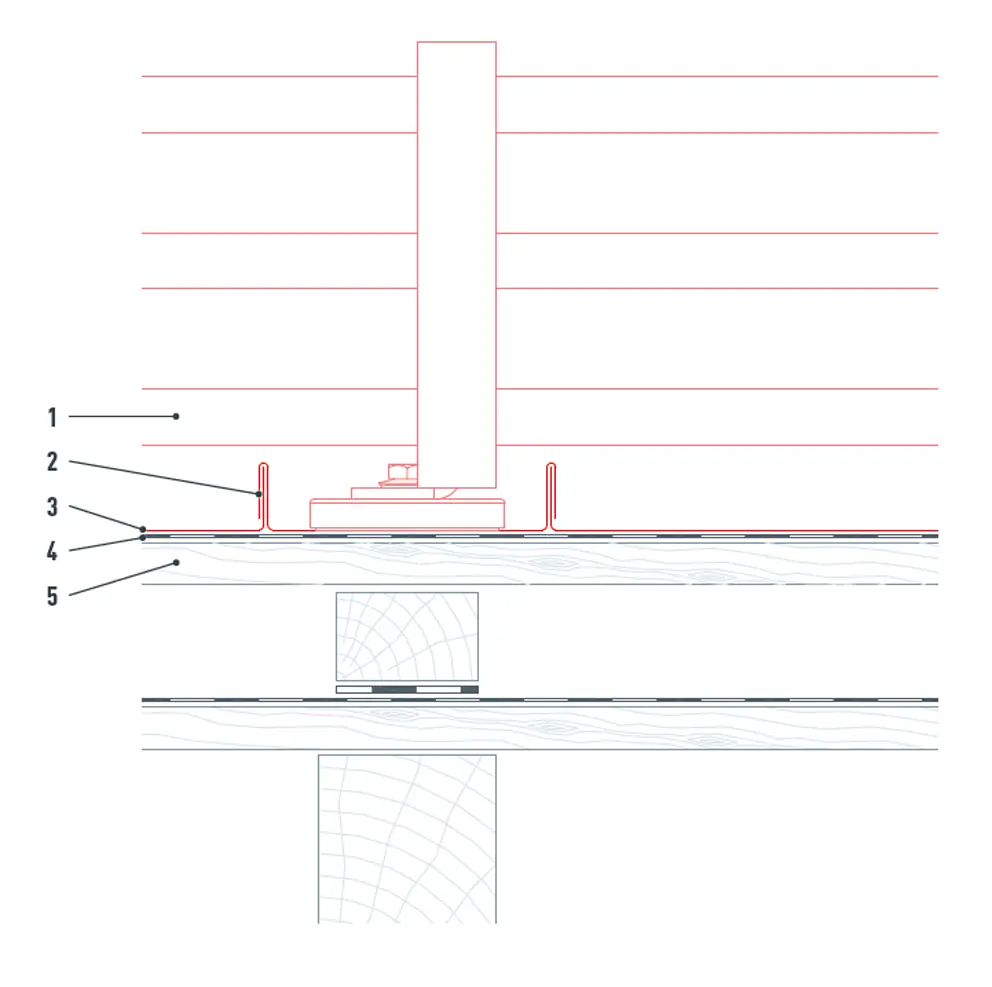

Grundlage für den Einbau von Schneerechenanlage, Einzeltritt, Dachsicherheitshaken oder sonstigen Zubehörprodukten kann eine Unterlagsplatte sein, z. B. wenn ein Falz oder Wellenberg im Bereich der Sparren liegt. Befestigen Sie das jeweilige Zubehörprodukt nicht am Falz oder Wellenberg der PREFA Dacheindeckung.

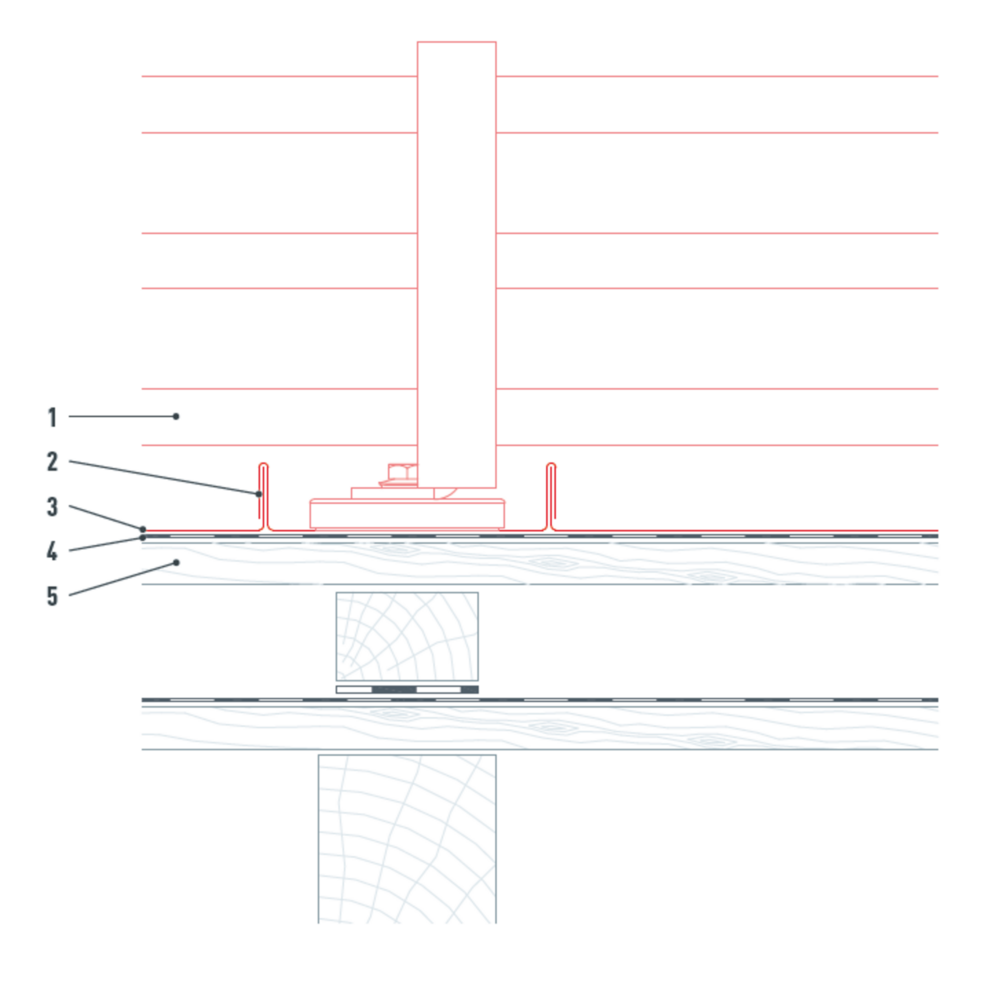

• Die Unterlagsplatte reicht je nach Dachprodukt über eine oder mehrere Reihen der PREFA Dacheindeckung und ist auf jeder beliebigen Stelle montierbar (Bild 1).

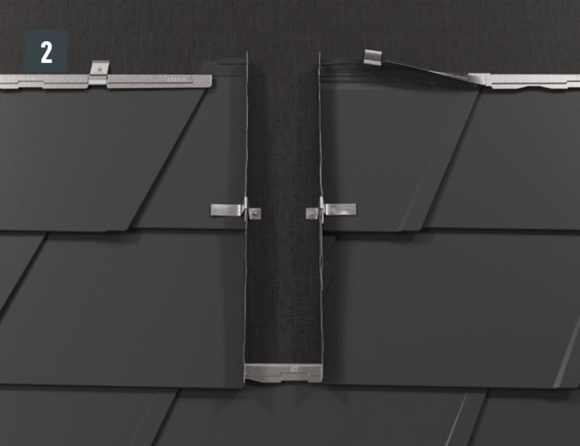

• Die PREFA Dacheindeckung beidseitig entsprechend der Breite der Unterlagsplatte 30 mm hochstellen. Bei Bedarf kann zur zusätzlichen Befestigung ein Retourhaft montiert werden (Bild 2).

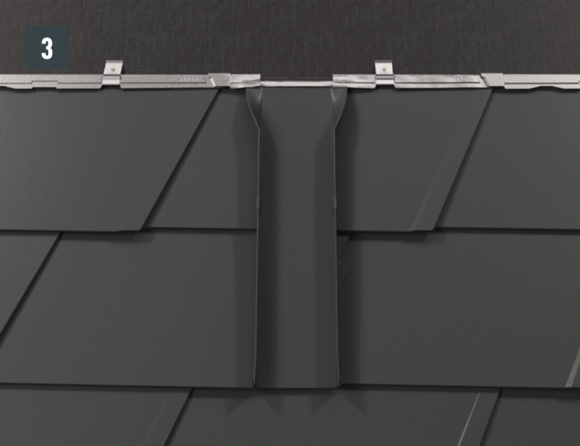

• Unterlagsplatte in die aufgestellten 30 mm der PREFA Dacheindeckung legen und beidseitig Fälze und Retourhaft schließen. Den seitlichen Stehfalz am oberen Ende verlaufend nach außen legen und im Verlauf der PREFA Dacheindeckung umkanten und befestigen (Bild 3).
• Auf die Unterlagsplatte kann das jeweilige Zubehörprodukt befestigt werden (Bild 4 und 5).

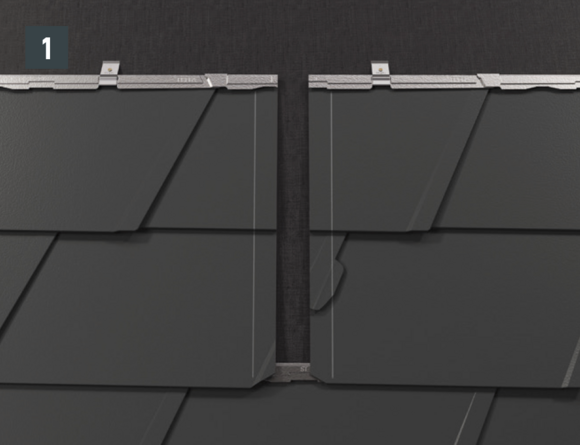

Nach der Montage der Dachplatten, bis zur gewünschten Position der Unterlagsplatte, ist der obere Plattenumschlag so auszurichten, dass es möglich ist, die Unterlagsplatte einzuhängen.

• Schneiden Sie den Umschlag des Rillenhochpunktes ein und heben Sie den Umschlag mit dem Schaleisen an (Bild 1 und 2).
• Klopfen Sie mit dem Hammer die Rille flach, sodass ein gleichmäßig offener Falz entsteht. Das Einschneiden beim Plattenstoß ist nicht nötig (Bild 3).

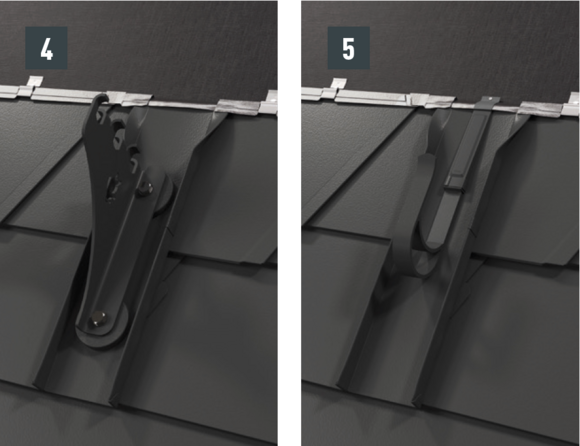

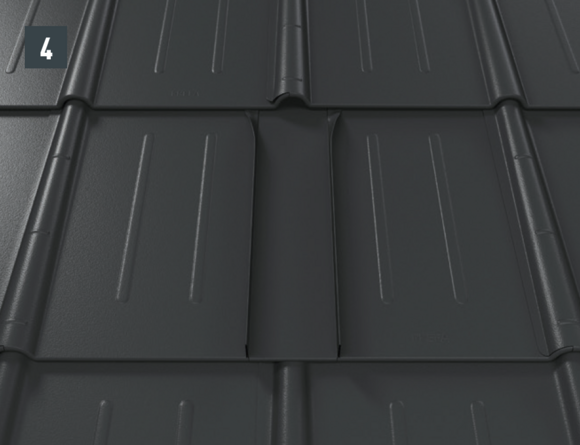

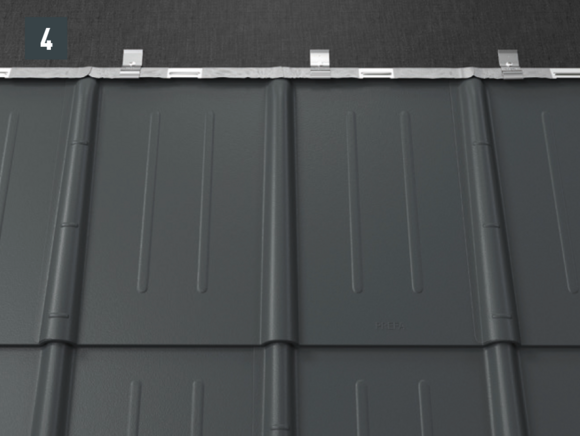

• Jetzt kann die Unterlagsplatte problemlos eingehakt werden (Bild 4).

Seitlicher Anschluss

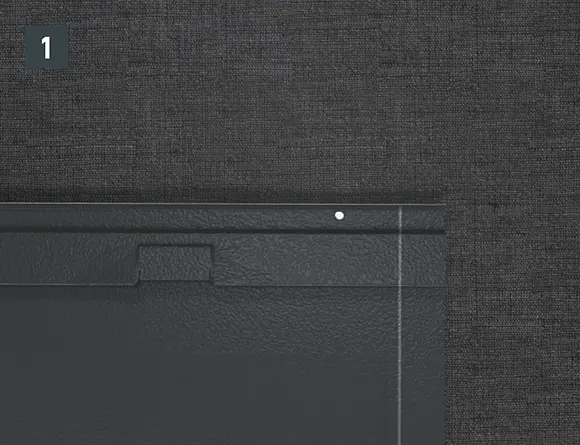

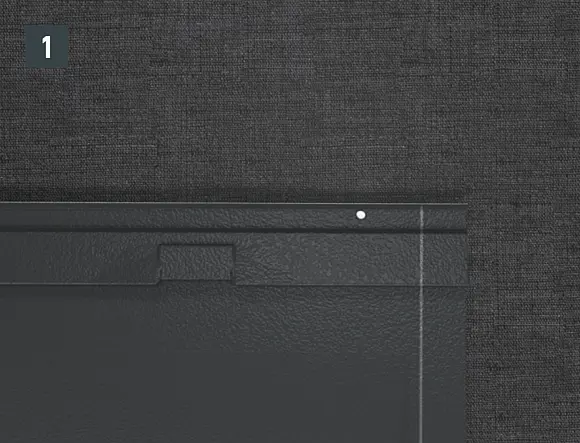

Klinken Sie im Bereich der Hochkantung den oberen Patentfalz aus, sodass ein Hakenfalz bleibt, und biegen Sie die Dachplatte R.16 oder das Dachpaneel FX.12 30 mm im rechten Winkel zur Dachfläche hoch (Bild 1 und 2).

Nackenteil

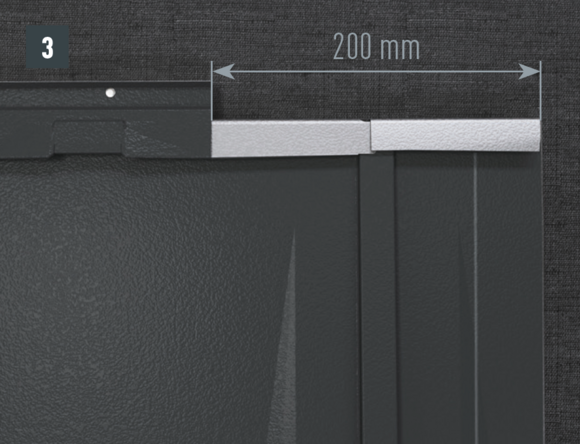

• Beim Einfassungsnackenteil wird der obere Einhängfalz bei ca. 200 mm eingeschnitten und ausgeklinkt, um das seitliche Aufstellen zu erleichtern (Bild 3).
• Oberen Falz der PREFA Dacheindeckung öffnen und die Dacheindeckung seitlich an der Markierung aufstellen (Bild 4).

Bei jeder linksseitigen Aufkantung der Dachschindel und Dachschindel DS.19 sind die schräg nach unten laufenden Fälze auszuklinken, um eine Kapillarwirkung zu vermeiden.

• Aufkantungsbereich und 30 mm Falzzugabe anzeichnen und an der Falzzugabe schneiden (Bild 1).
• Falzausklinkungen herstellen (Bild 2 und 3).
• Ausgeklinkte Dachschindel oder Dachschindel DS.19 eindecken und hochkanten (Bild 4 und 5).

Durch die fachgerechte Ausbildung wird die Regensicherheit des Daches gewährleistet.

Vorderer Anschluss

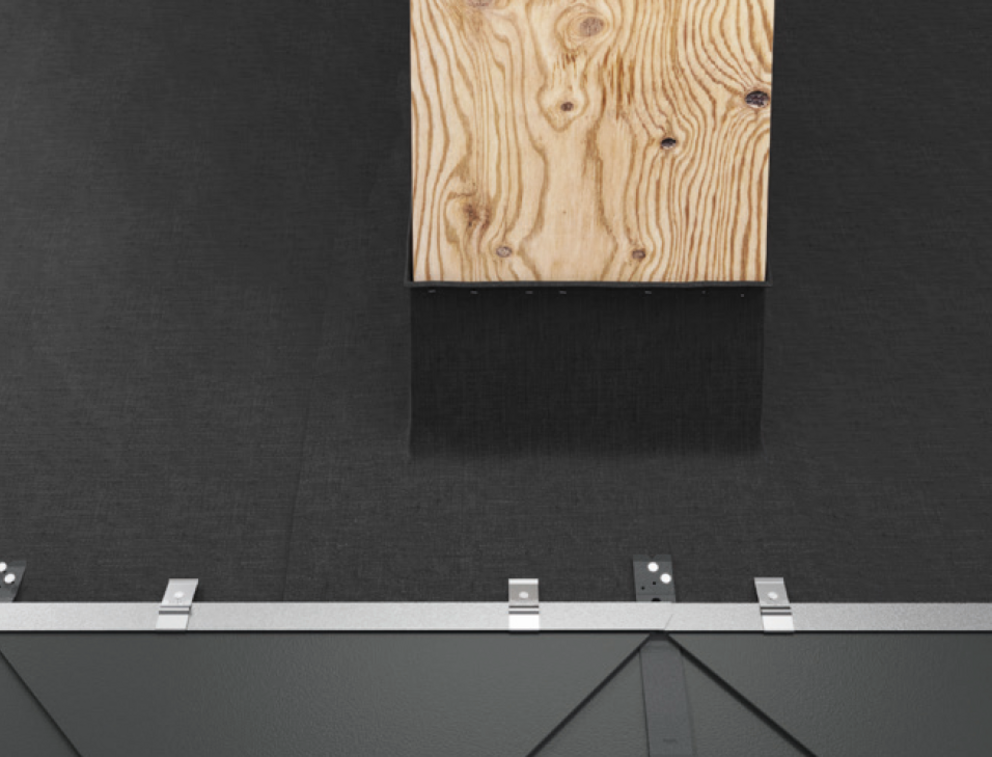

Für den Einbau der Unterlagsplatte sind bei Dachrauten 29 × 29 bzw. 44 × 44 Start- und Endplatten zu verlegen. Diese ermöglichen einen waagrechten Einhängfalz zur regensicheren Einbindung der Einfassung (Bild 1).

Seitlicher Anschluss

Bei jeder seitlichen Aufkantung der Dachraute 29 × 29 und 44 × 44 sind die schräg nach unten laufenden Fälze an der Unterseite auszuschneiden und aufzubiegen.

• Dachraute 29 × 29 bzw. 44 × 44 an der Falzzugabe schneiden und die Falzausklinkung herstellen (Bild 2).

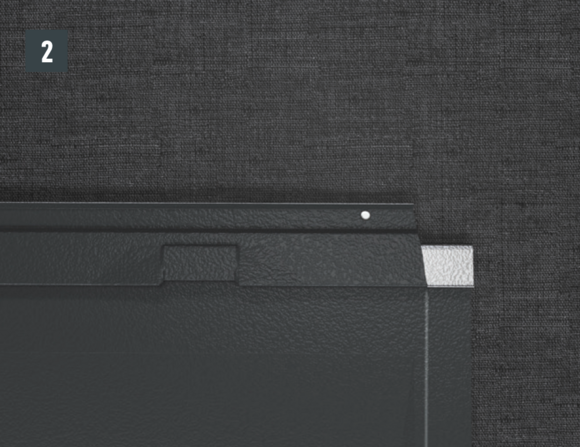

• Falzausbildung aufbiegen und rund schneiden (Bild 3).
• Ausgeklinkte Dachraute 29 × 29 bzw. 44 × 44 beidecken und hochstellen (Bild 4 und 5).

Durch die fachgerechte Ausbildung wird die Regensicherheit des Daches gewährleistet.

Nackenteil

• Um einen waagrechten Einhängfalz zur regensicheren Einbindung über der Unterlagsplatte zu erreichen, sind Endplatten für Dachrauten 29 × 29 bzw. 44 × 44 zu verlegen (Bild 6).
• Nun können über der Einfassung Startplatten für Dachrauten 29 × 29 bzw. 44 × 44 montiert und die Eindeckung der Dachfläche fortgesetzt werden (Bild 7).
