Eine PREFA Solardachplatten-Anlage benötigt je Strang eine Zu- und eine Ableitung. Darüber hinaus müssen die Dachplattenreihen untereinander mit sogenannten Verbindungsleitungen verbunden werden.

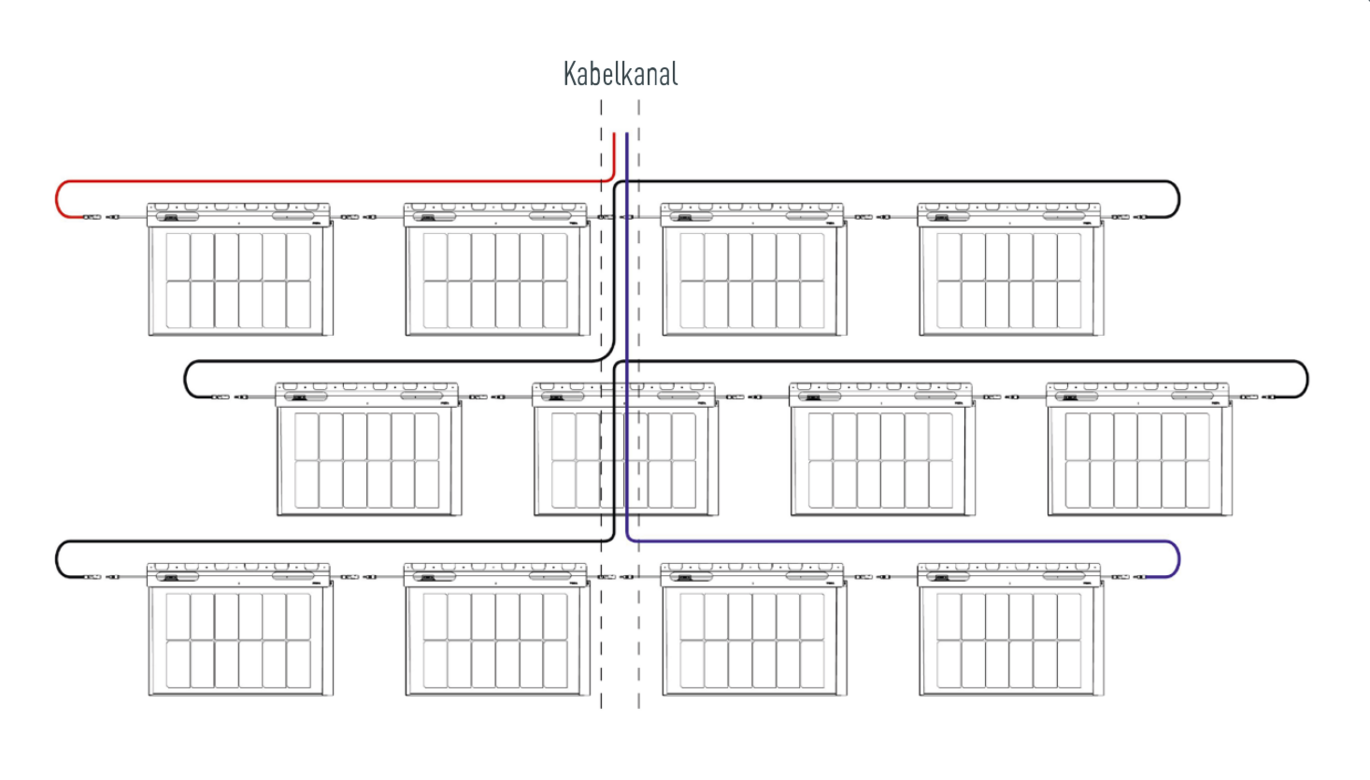

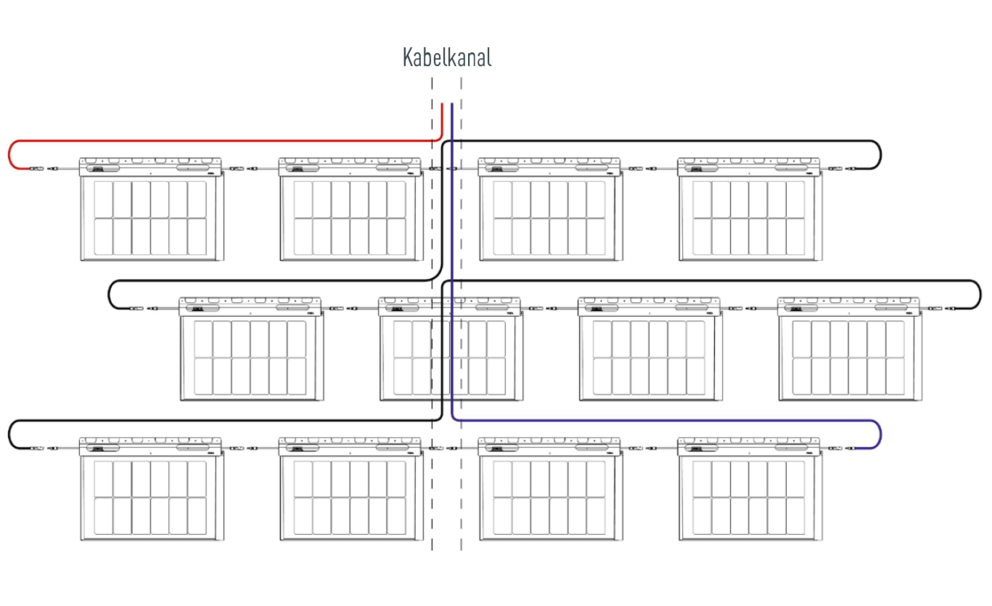

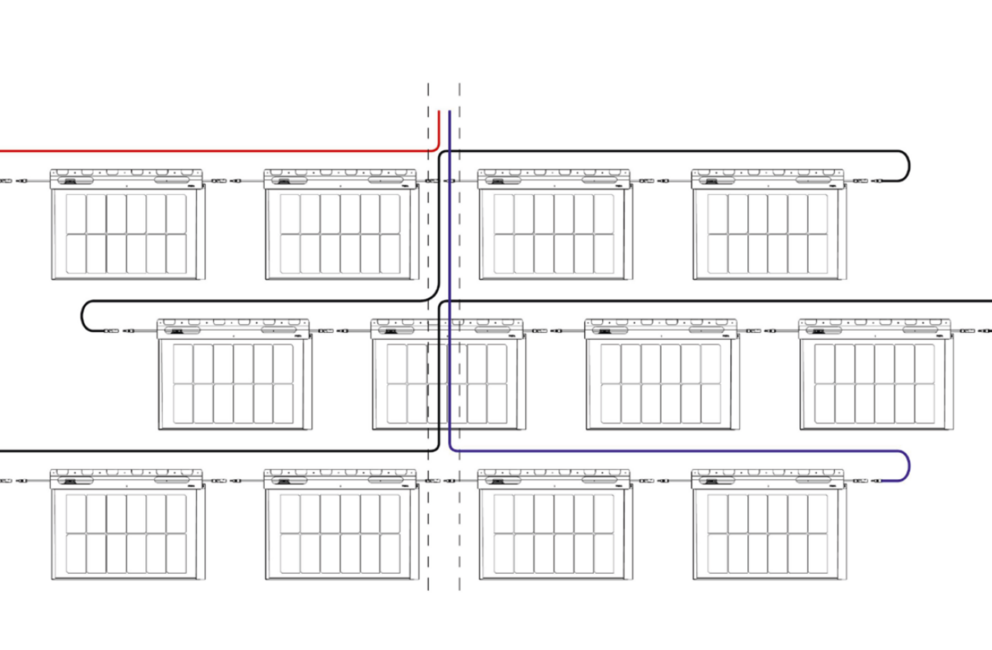

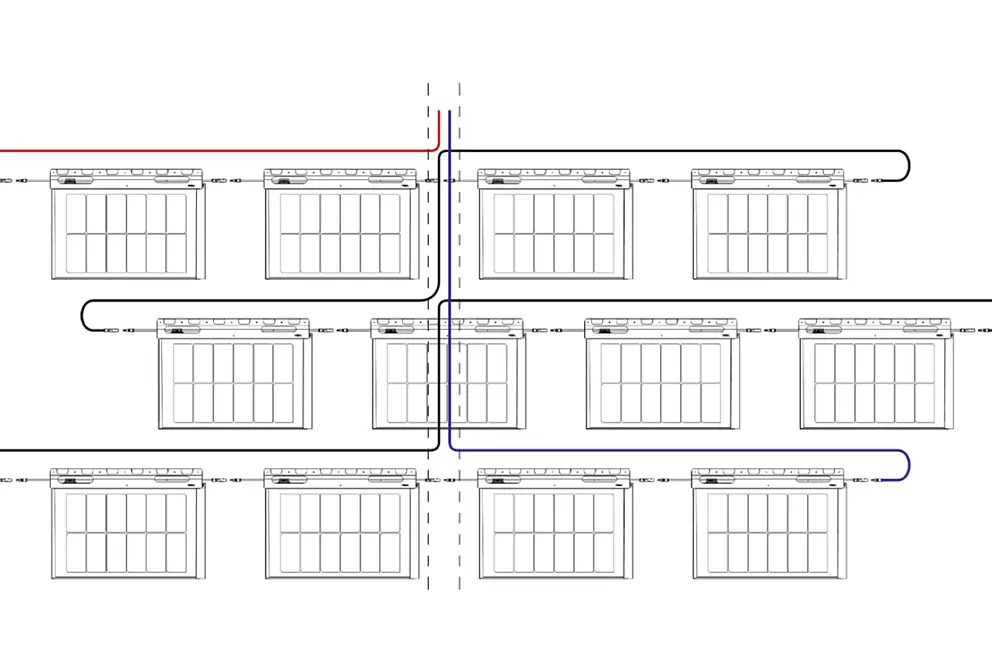

In der folgenden schematischen Skizze der Verkabelung ist die Zuleitung in Blau, die Ableitung in Rot sowie die Verbindungsleitungen in Schwarz dargestellt. Geliefert werden alle Leitungen in Schwarz, die Zuordenbarkeit wird Anhand einer Nummerierung ermöglicht.
