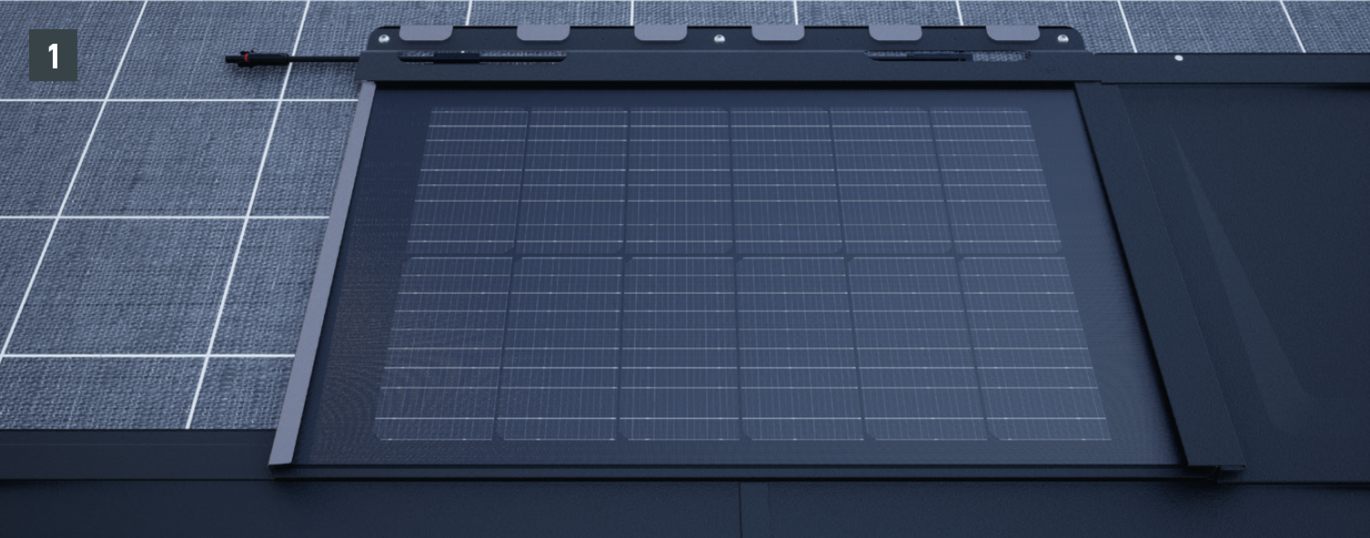

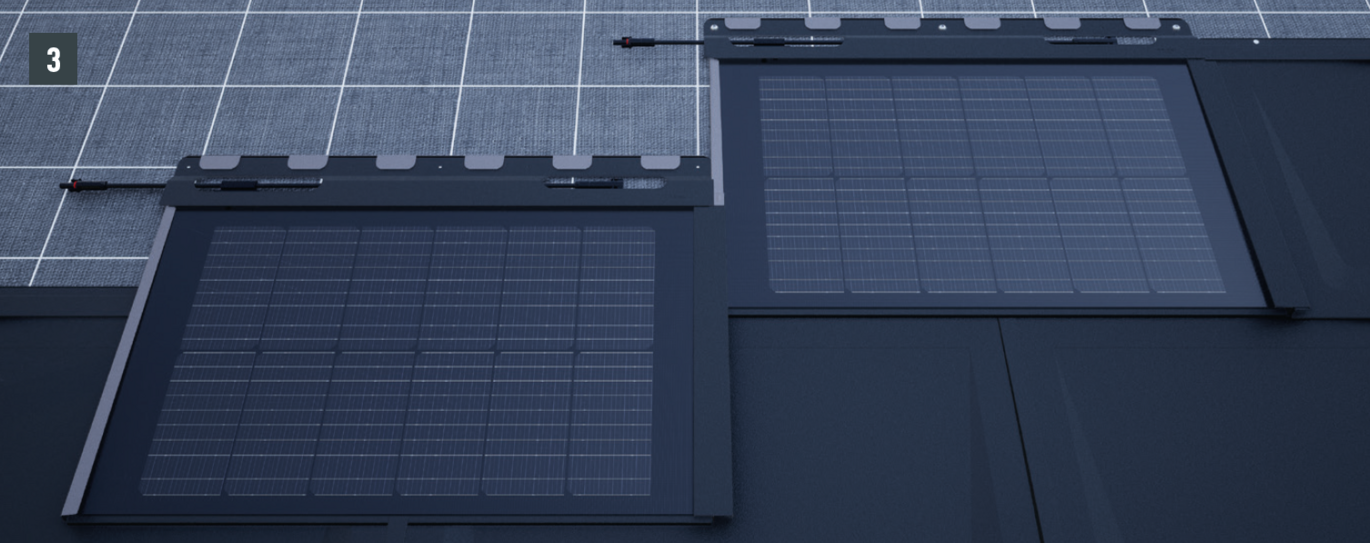

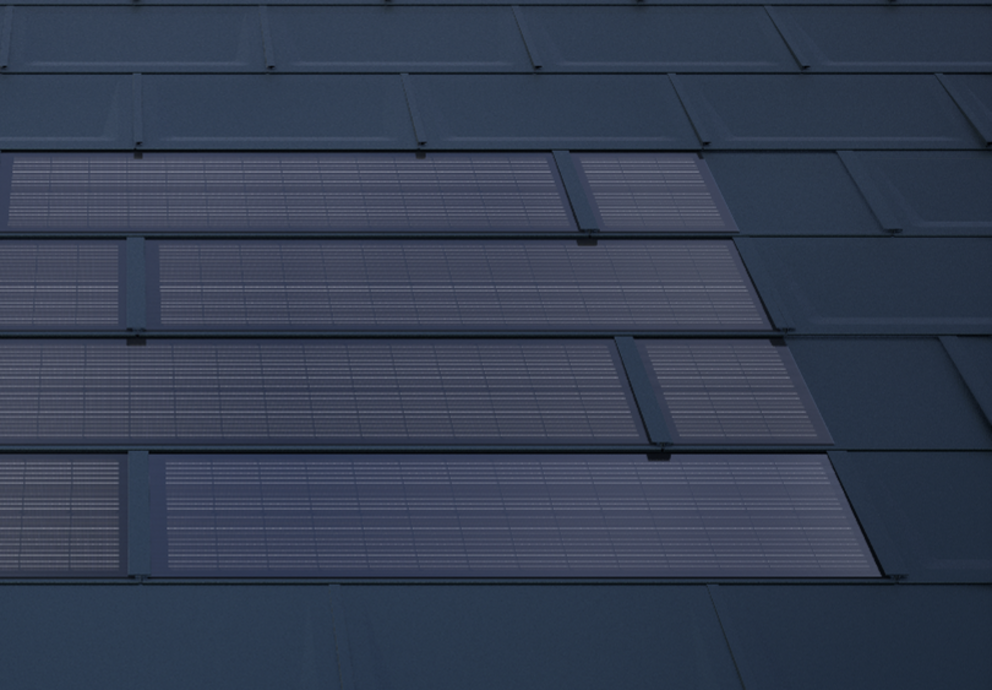

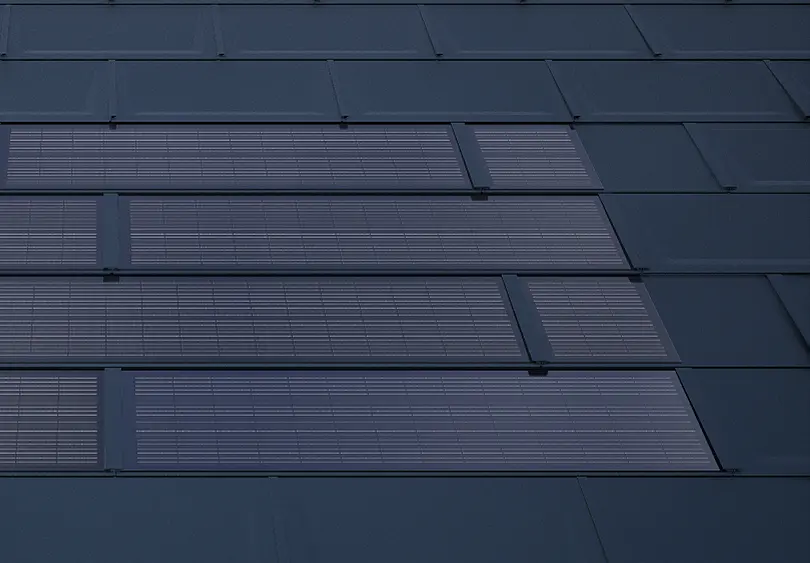

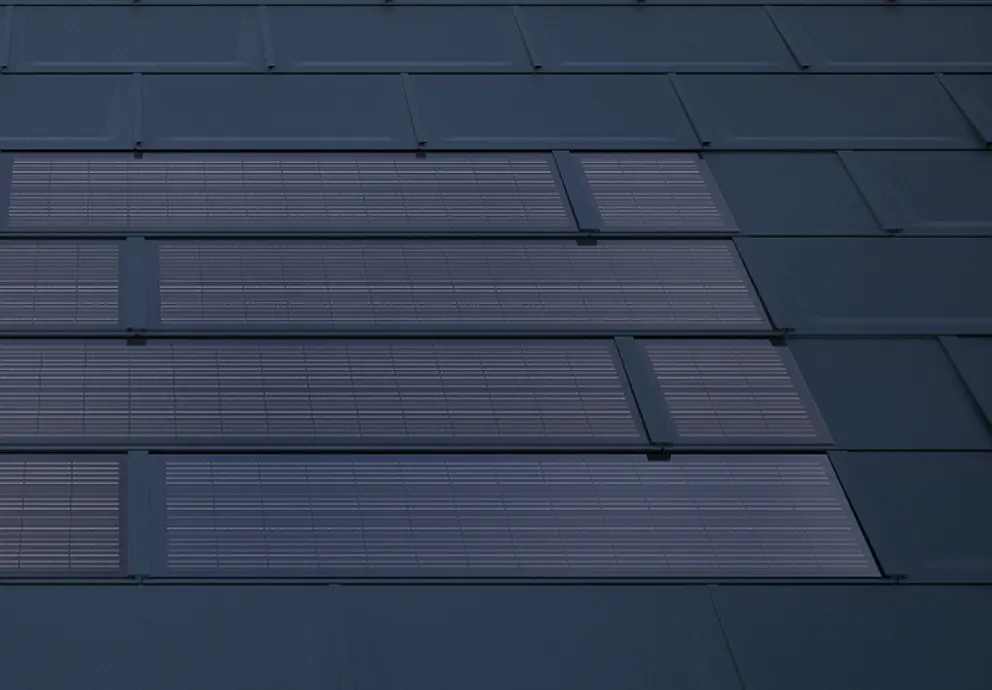

Um bei der Solardachplattenfläche seitlich einen bündigen Abschluss zu erhalten, können Ergänzungsplatten verbaut werden. Diese sind auf die PREFA Solardachplatte abgestimmt und dienen ausschließlich der optischen Vervollständigung der Generatorfläche, produzieren somit keine elektrische Leistung. Sie werden in der gleichen Weise wie die Solardachplatten montiert und fügen sich nahtlos in das Deckbild ein, ohne die elektrische Funktion des Solargenerators zu beeinflussen.
Hinweis

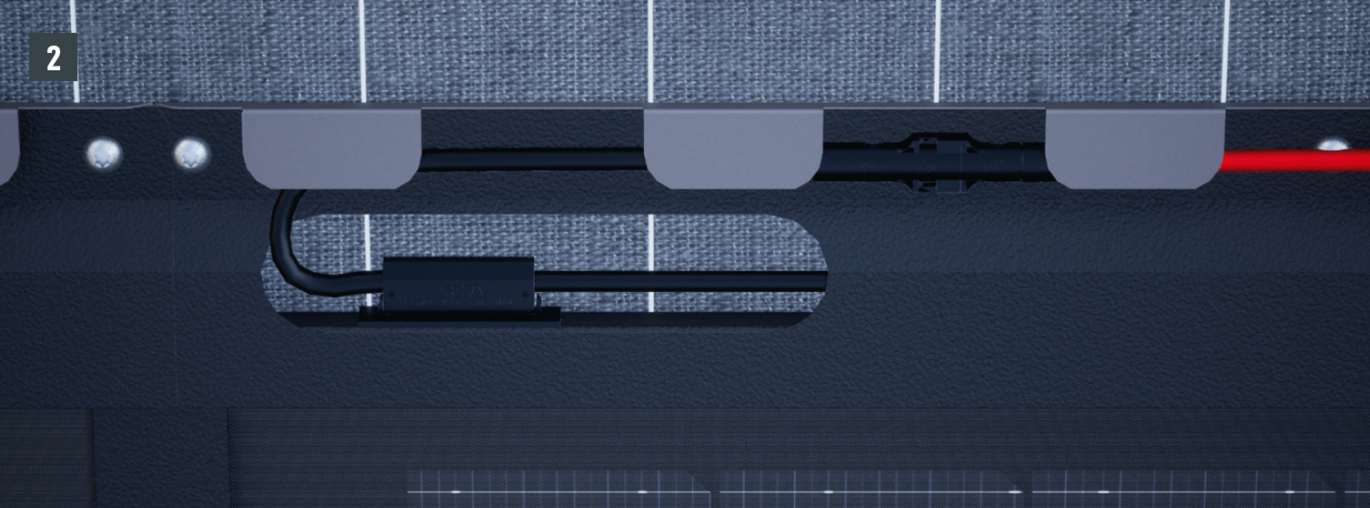

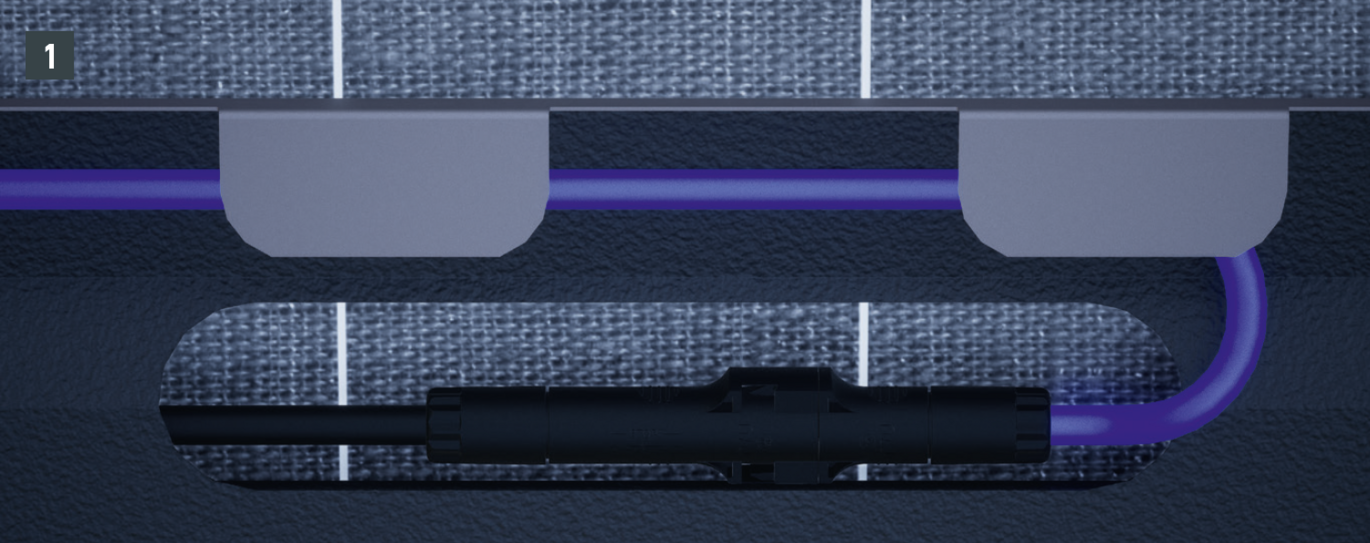

Die normalerweise schwarzen Kabel wurden zum besseren Verständnis in Farbe dargestellt.

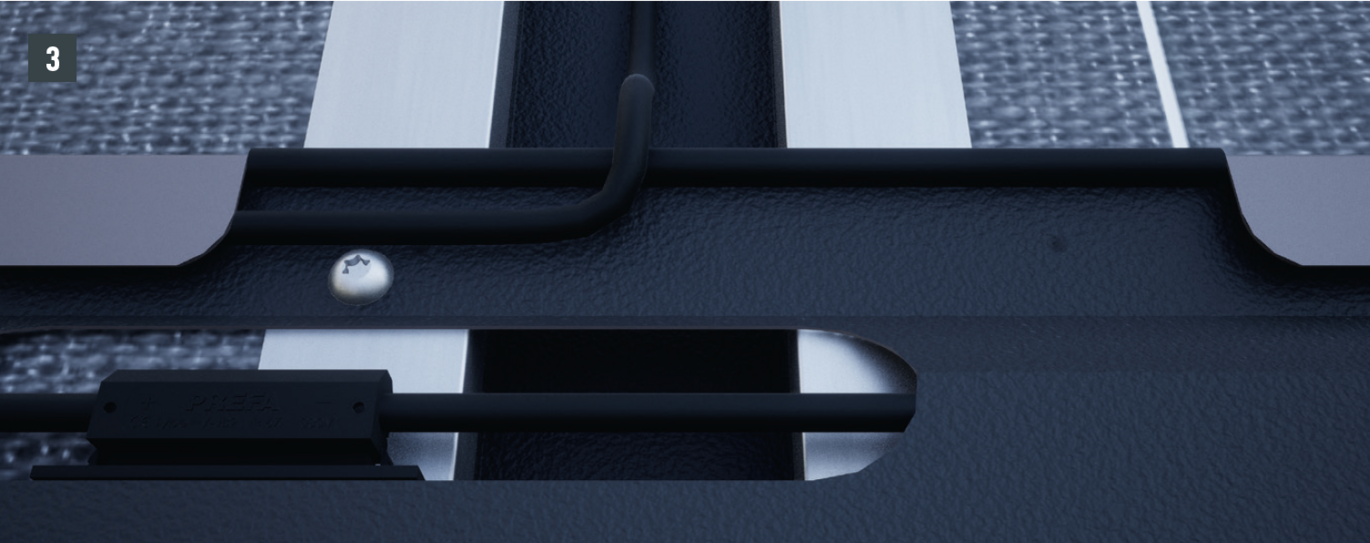

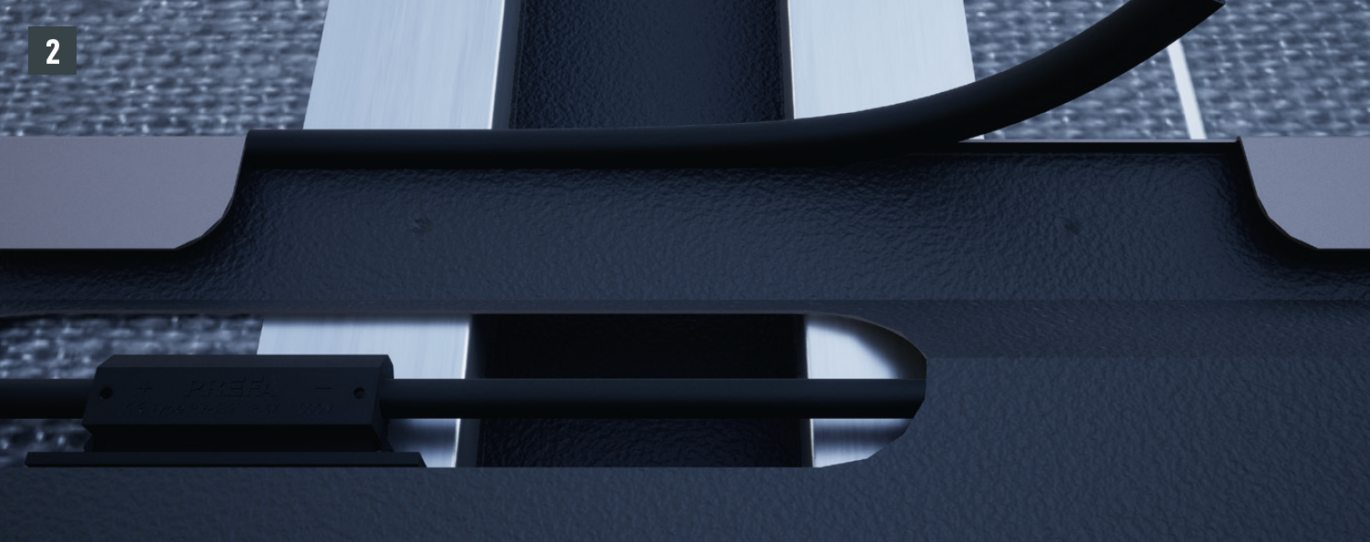

Der minimale Biegeradius der Leitung beträgt 25 mm und darf nicht unterschritten werden.

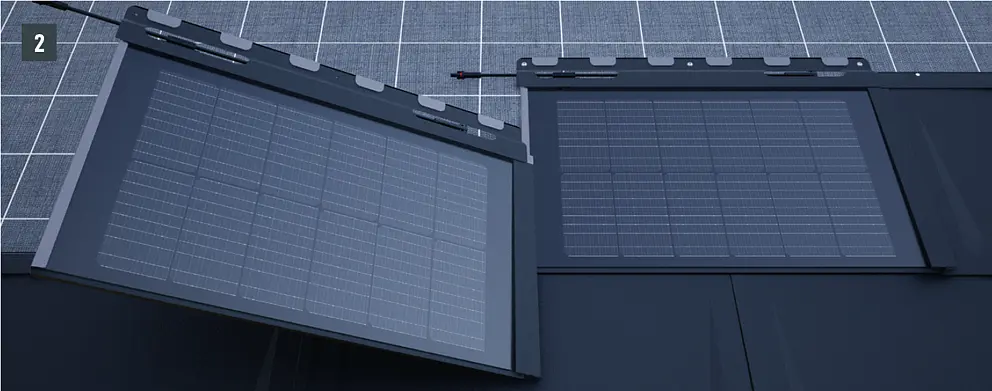

Der Solargenerator ist fertiggestellt, sobald sämtliche Solardachplatten kontaktiert sind und die Zu- und Ableitung jedes einzelnen Stranges mit dem isolierten Ende zum Gebäudeeintritt geleitet wurden.
Beschriften Sie zusammengehörige Strangleitungspaare mit der richtigen Strangnummer, um die eindeutige Zuordnung durch den Elektrofachbetrieb zu ermöglichen.
Sichern Sie unbedingt lose Kabelenden gegen unbeabsichtigtes Beschädigen und Feuchtigkeit. Legen Sie die Kabelenden nicht ins Wasser und montieren Sie die mitgelieferten Abdeckkappen. Übergeben Sie den GAK an das Elektrounternehmen bzw. an den Eigentümer.
Ab hier beginnt die Leistung des Elektrounternehmens.
