Farbe |
blank |
|---|---|

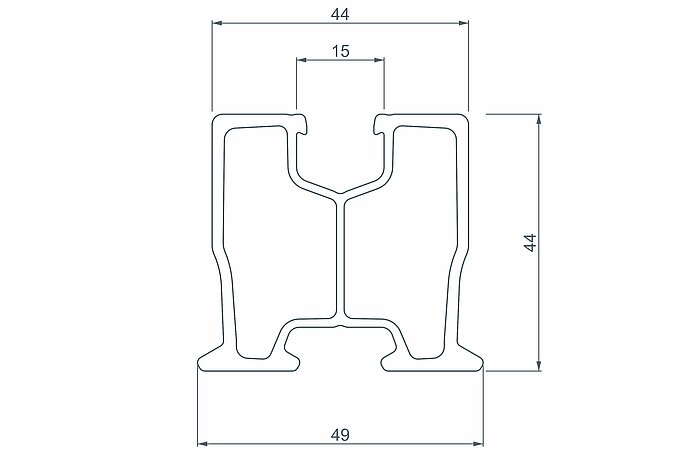

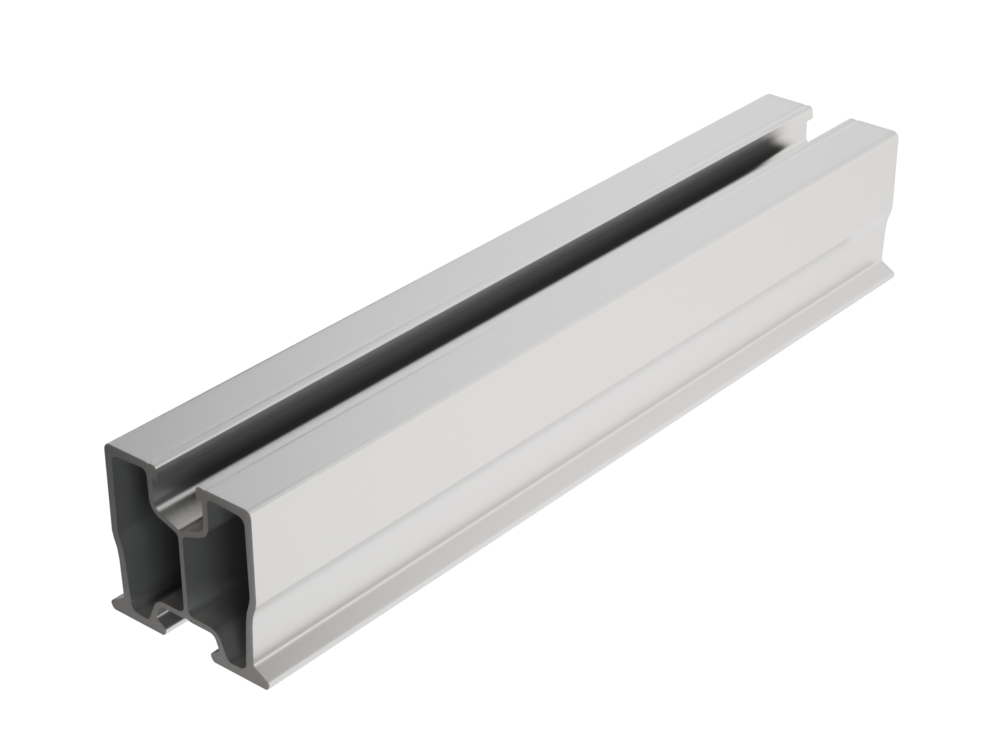

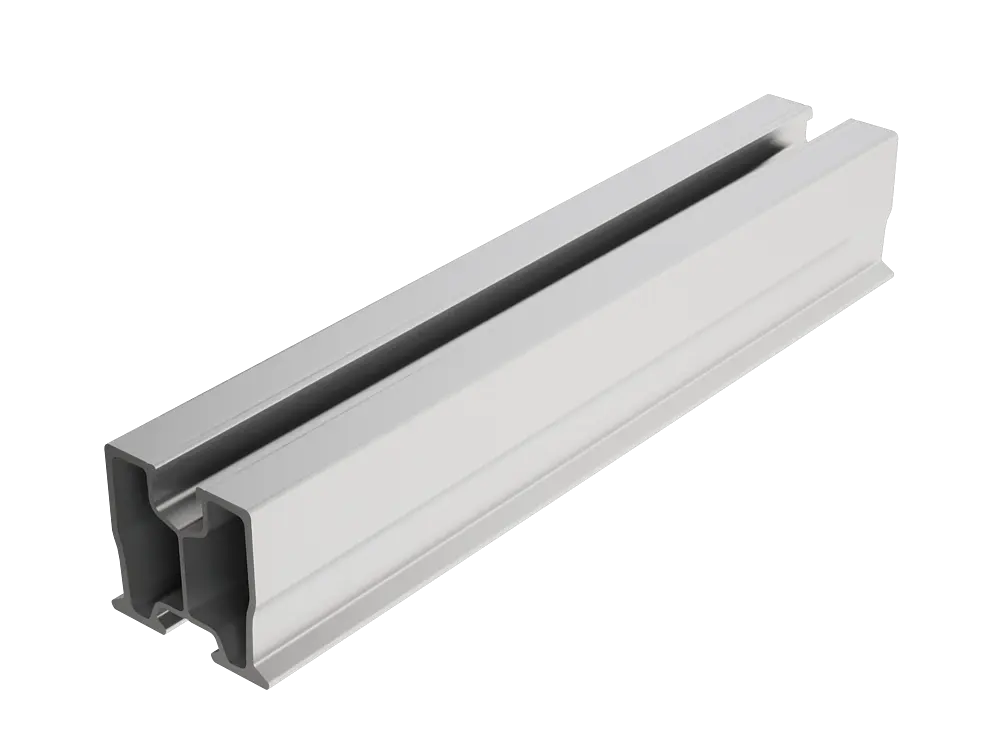

Material |
Aluminium (EN AW 6005A) |
Länge |
3.600 mm |

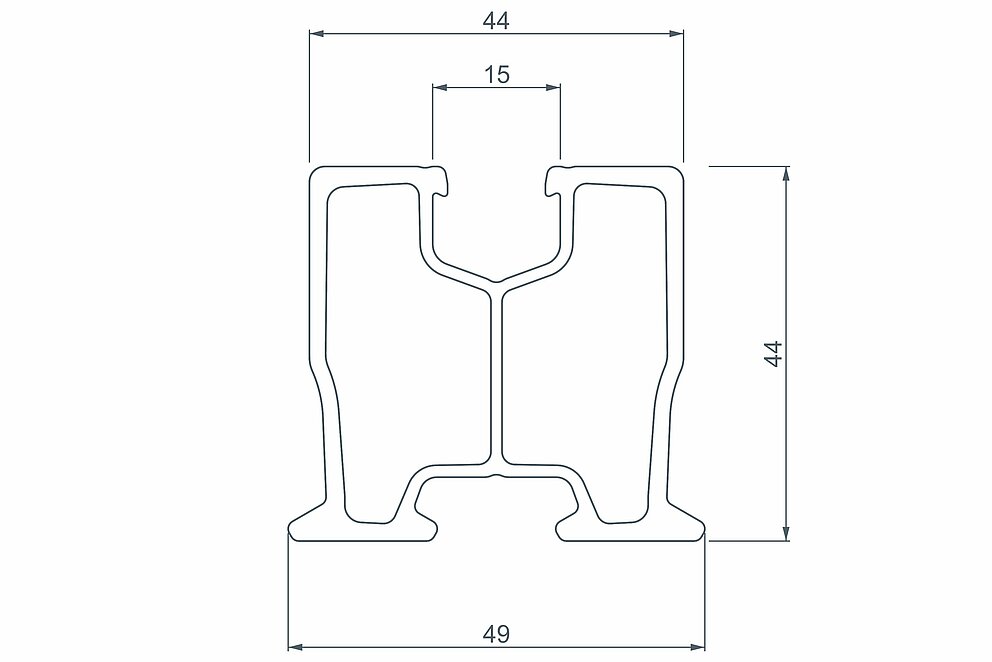

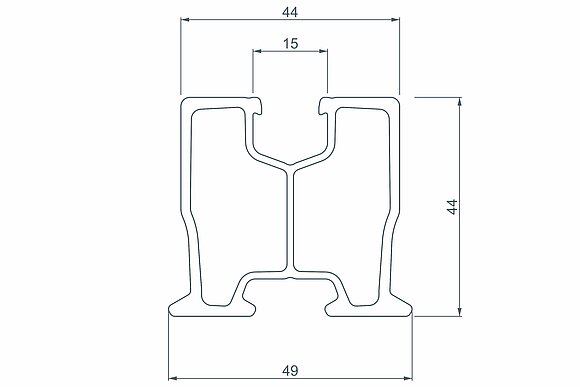

Dimension (Breite / Höhe) |
49 mm / 44 mm |
Photovoltaikmodule |
für gerahmte Photovoltaikmodule (Rahmenhöhe: 28 – 47 mm) |
Modulausrichtung |
lt. Herstellerrichtlinien |
Farbe |
blank oder schwarz eloxiert |
|---|---|

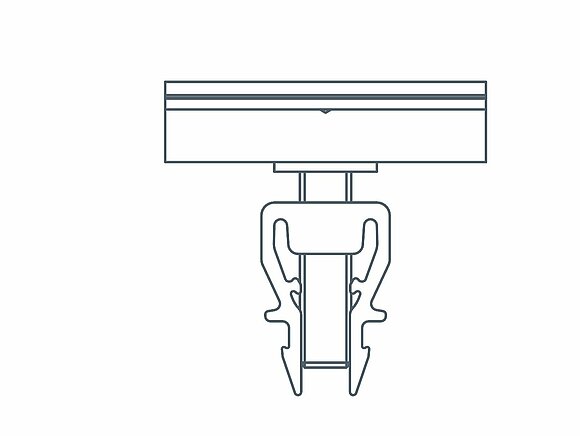

Bestandteile |

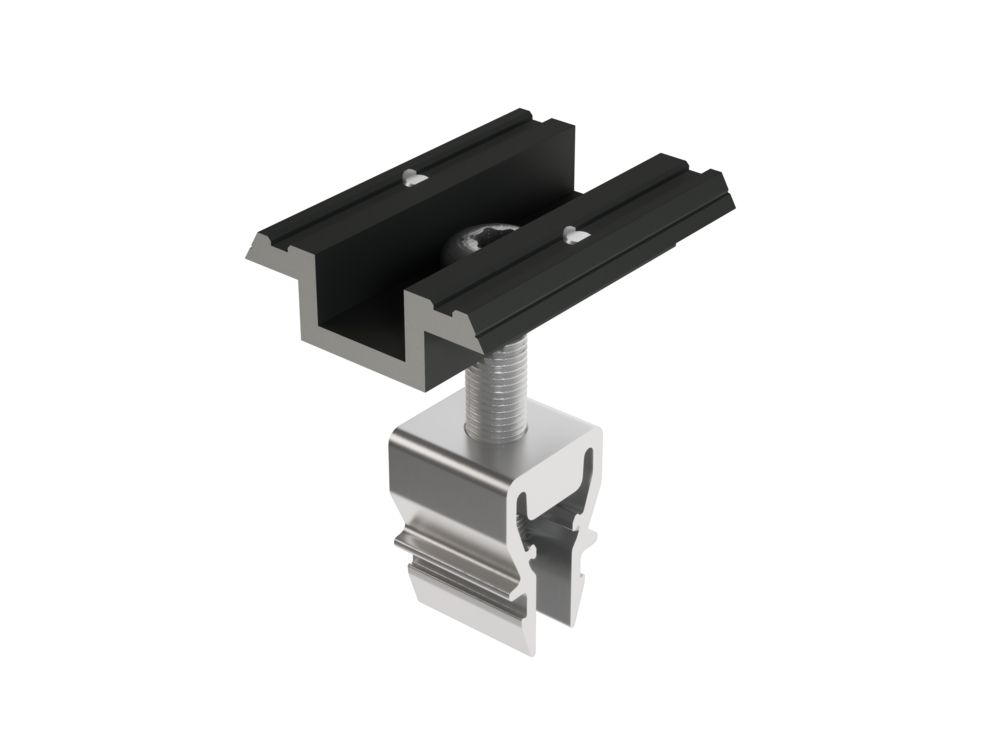

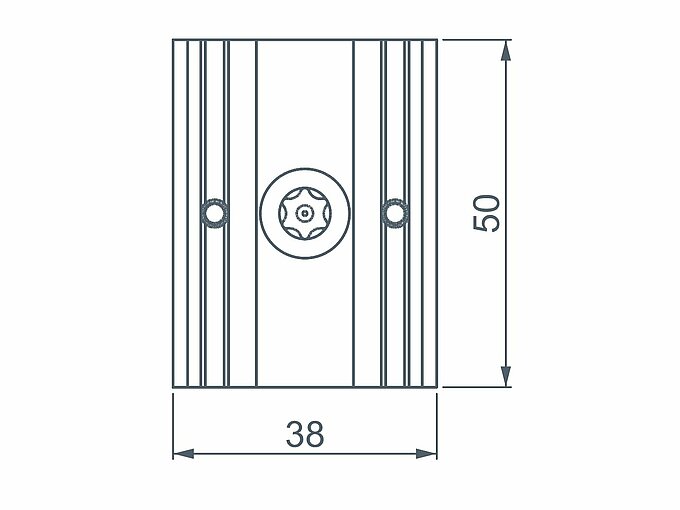

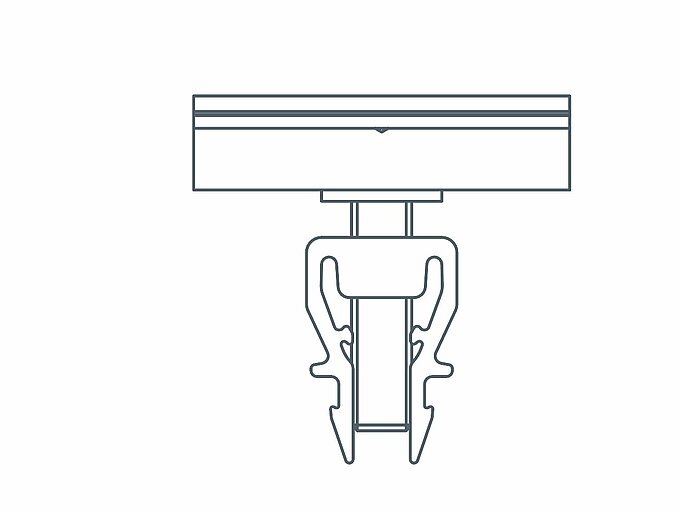

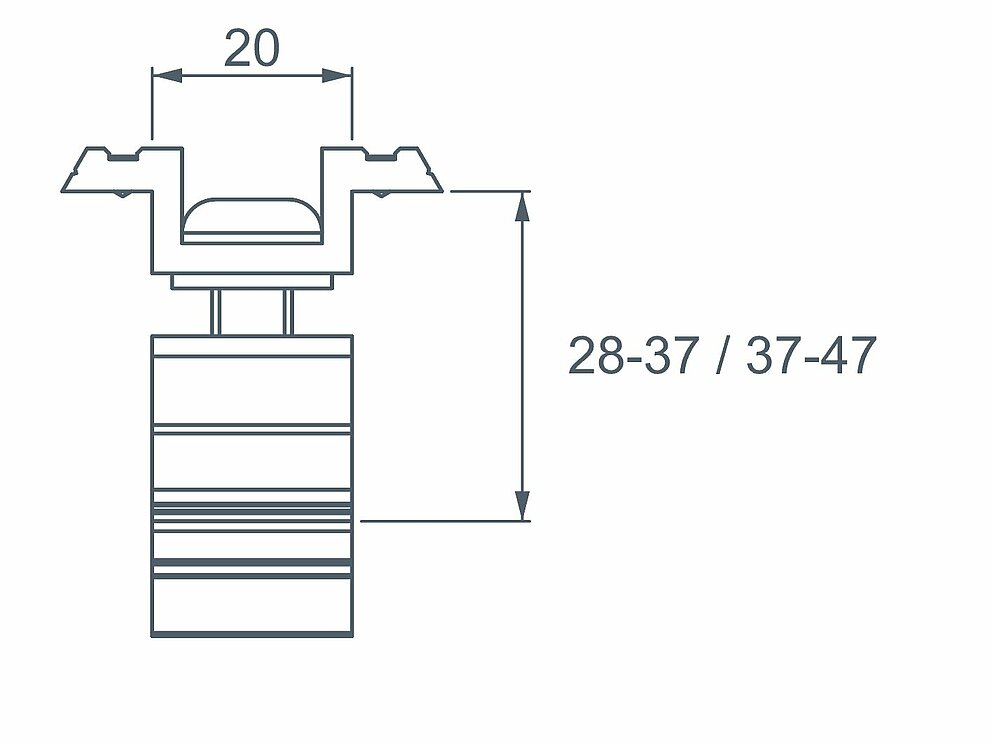

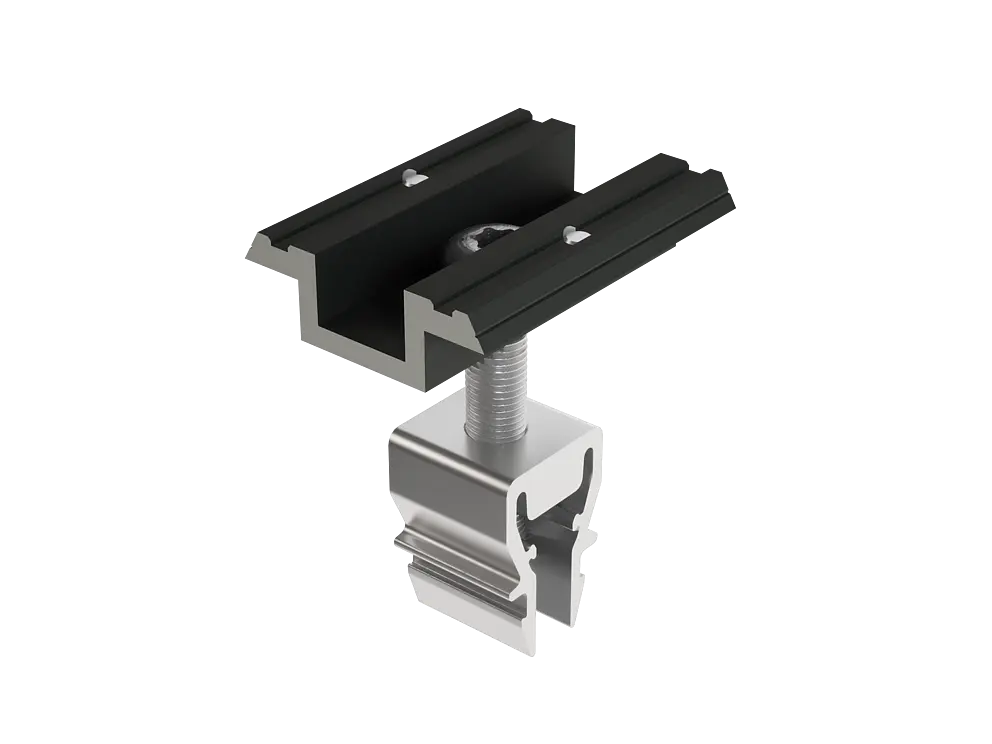

Mittelklemme mit Pin 28 - 37 mm, Aluminium Mittelklemme mit Pin 37 - 47 mm, Aluminium |
Drehmoment |
15 Nm |
Farbe |
blank oder schwarz eloxiert |
|---|---|

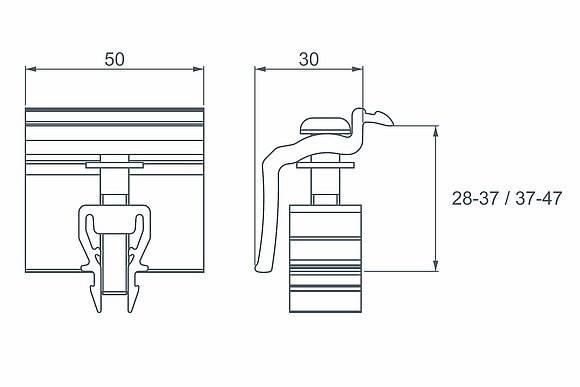

Bestandteile |

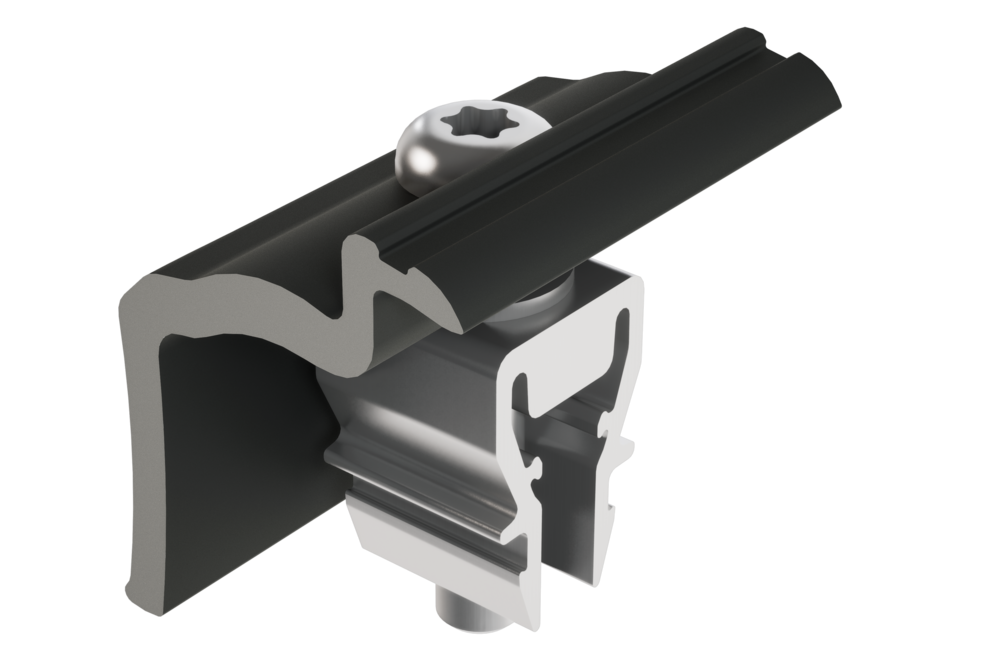

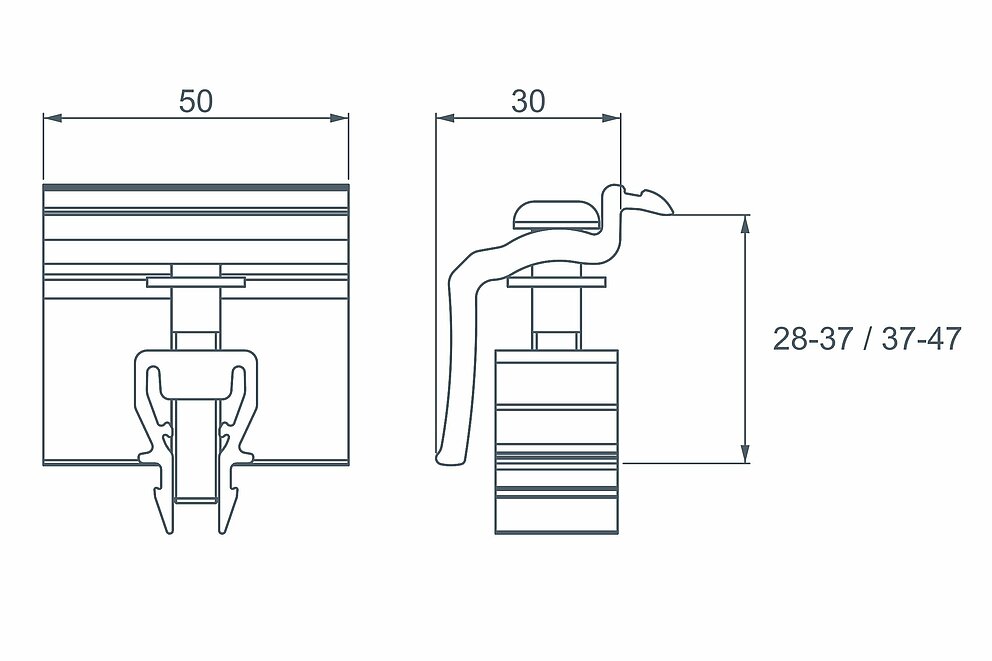

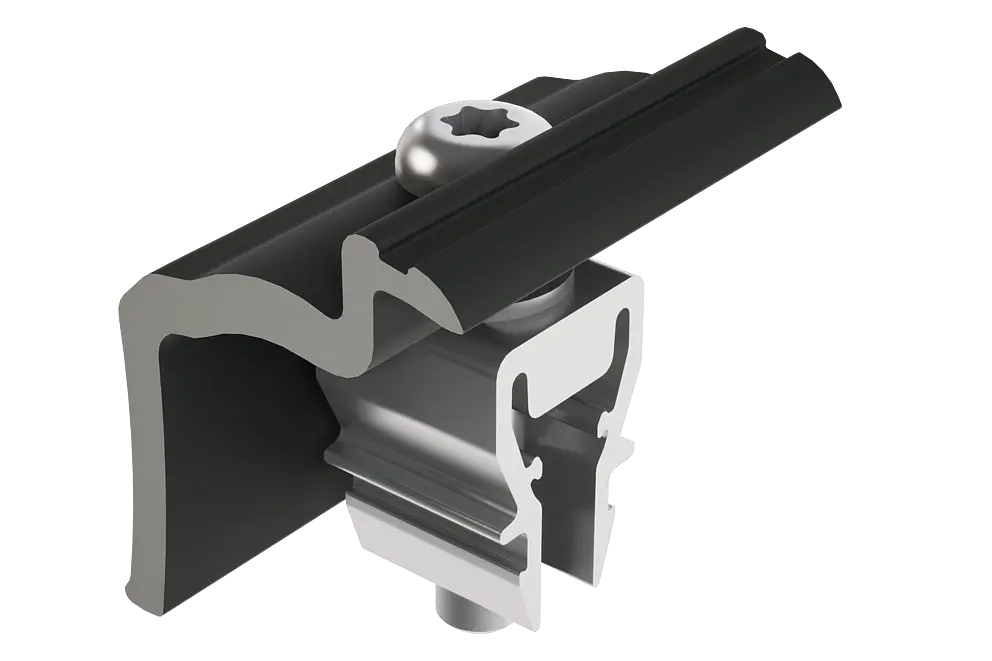

Endklemme 28 - 37 mm, Aluminium Endklemme 37 - 47 mm, Aluminium |
Drehmoment |
15 Nm |

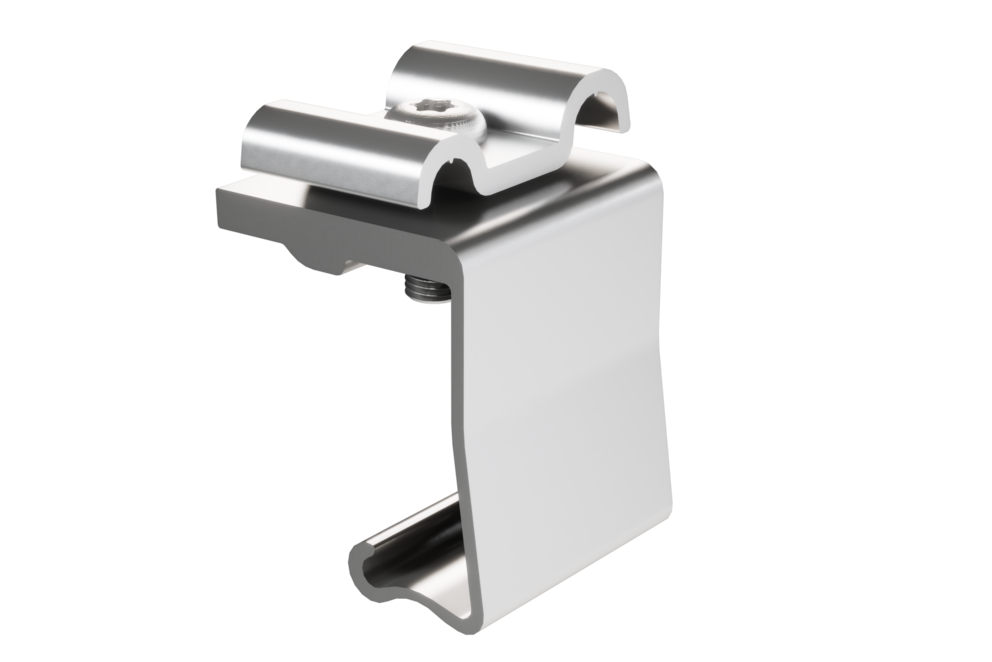

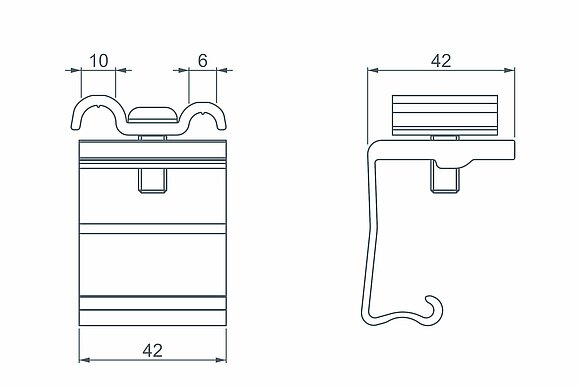

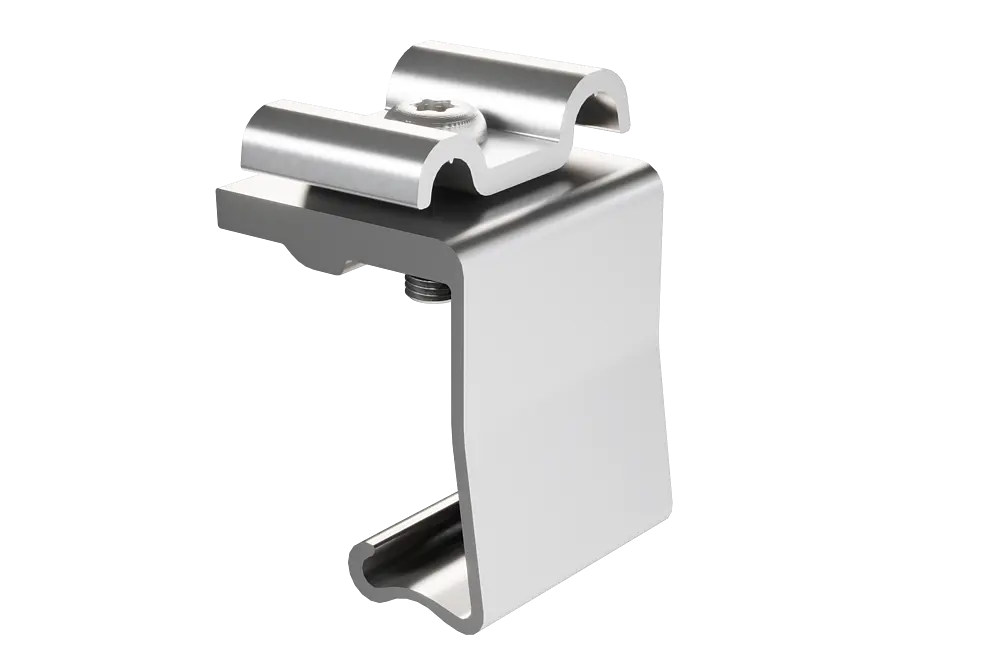

Bestandteile |

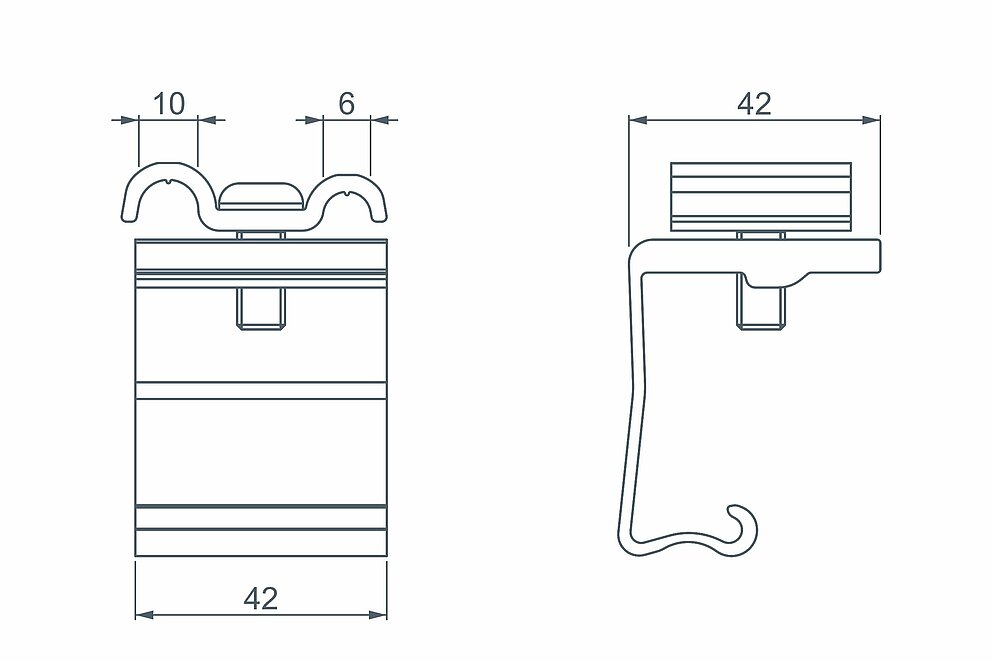

Erdungsklemme Ø 8 und Ø 10 mm |
|---|---|
Drehmoment |
15 Nm |

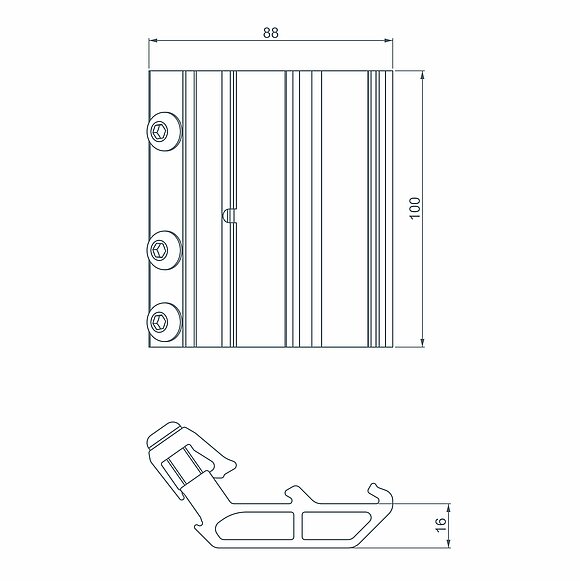

Material |
Aluminium (EN AW 6060T66) |
|---|---|

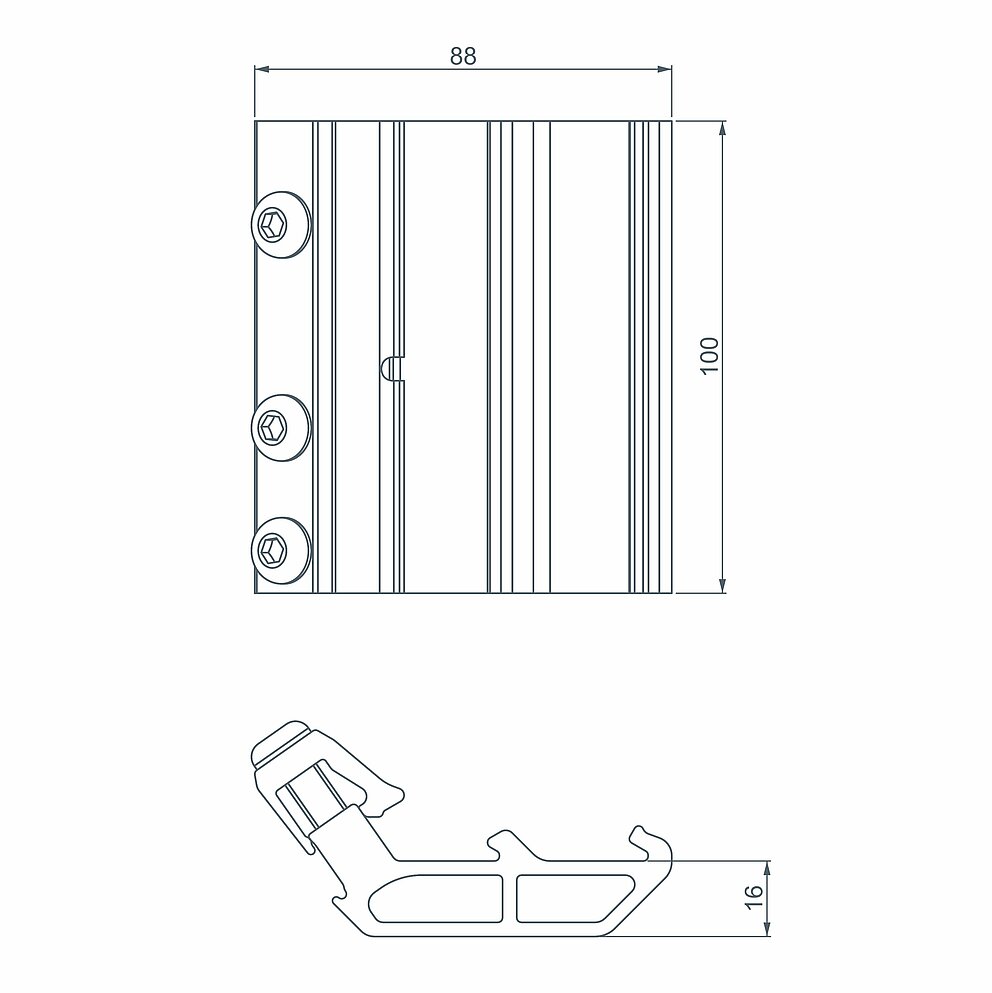

Länge |
100 mm |

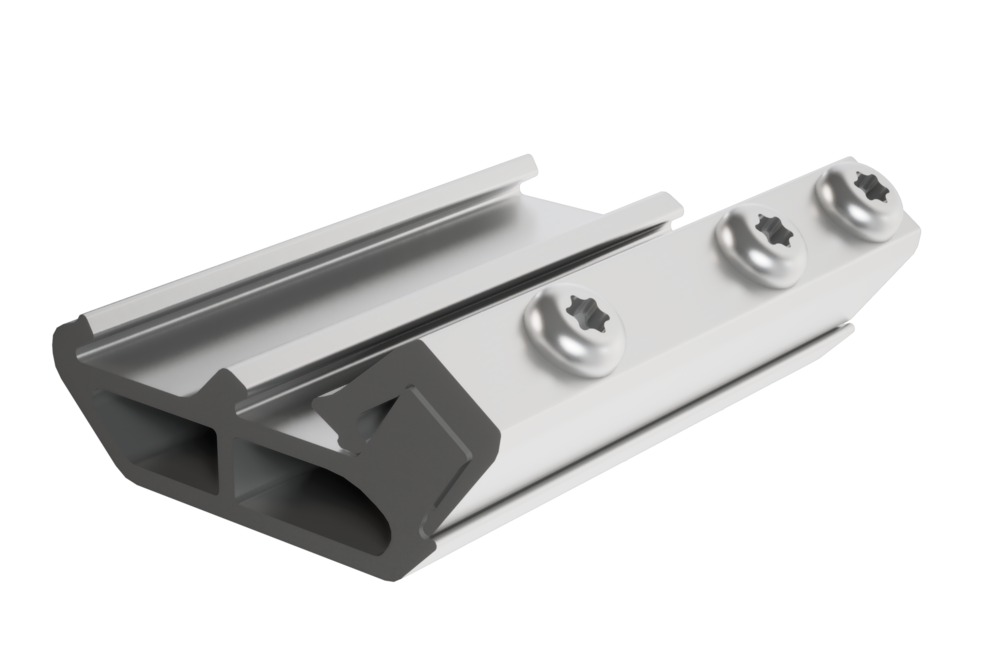

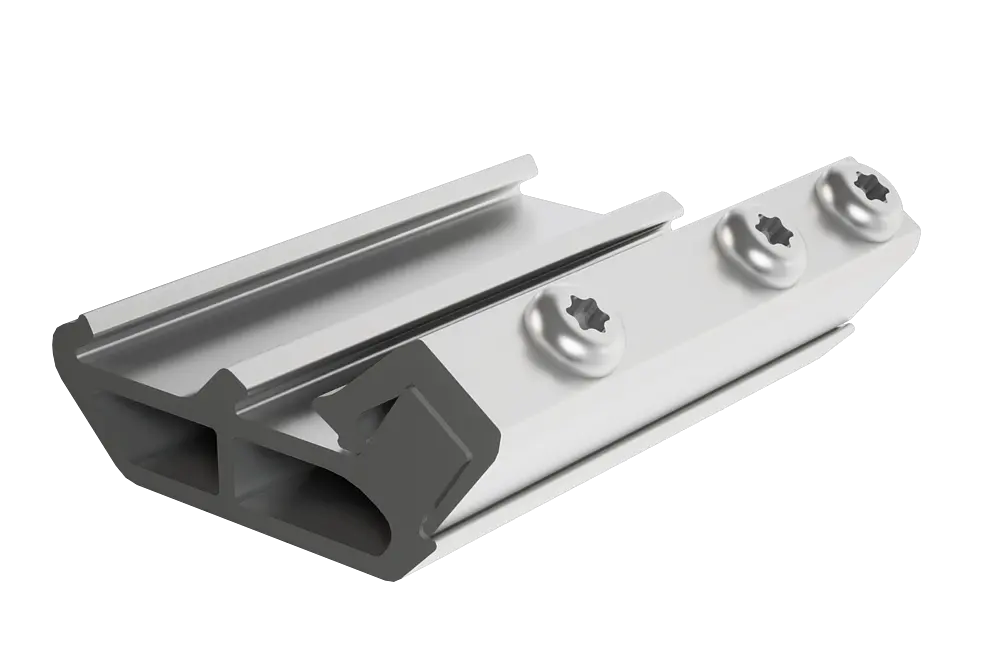

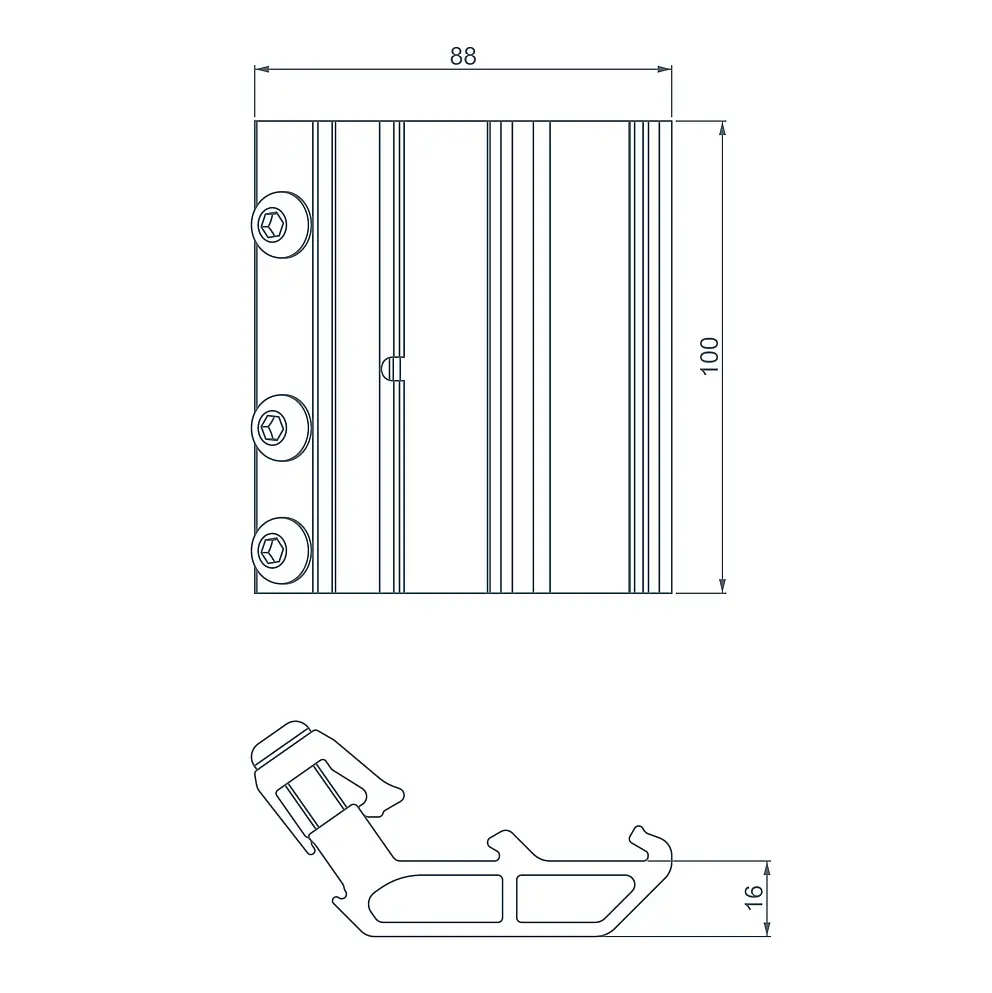

Bestandteile |
Grundkörper (EN AW 6060T66) |
Drehmoment |
20 Nm |

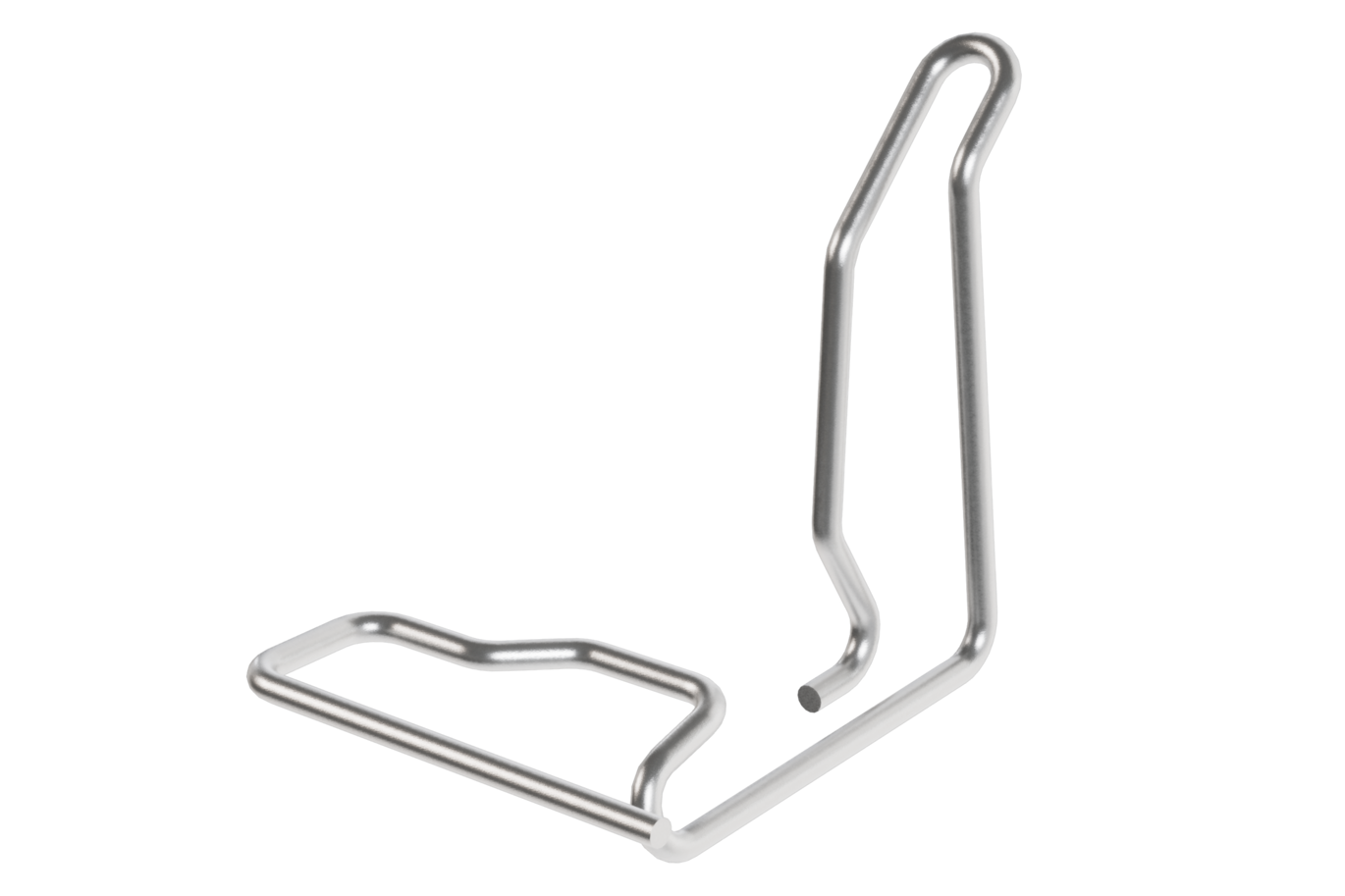

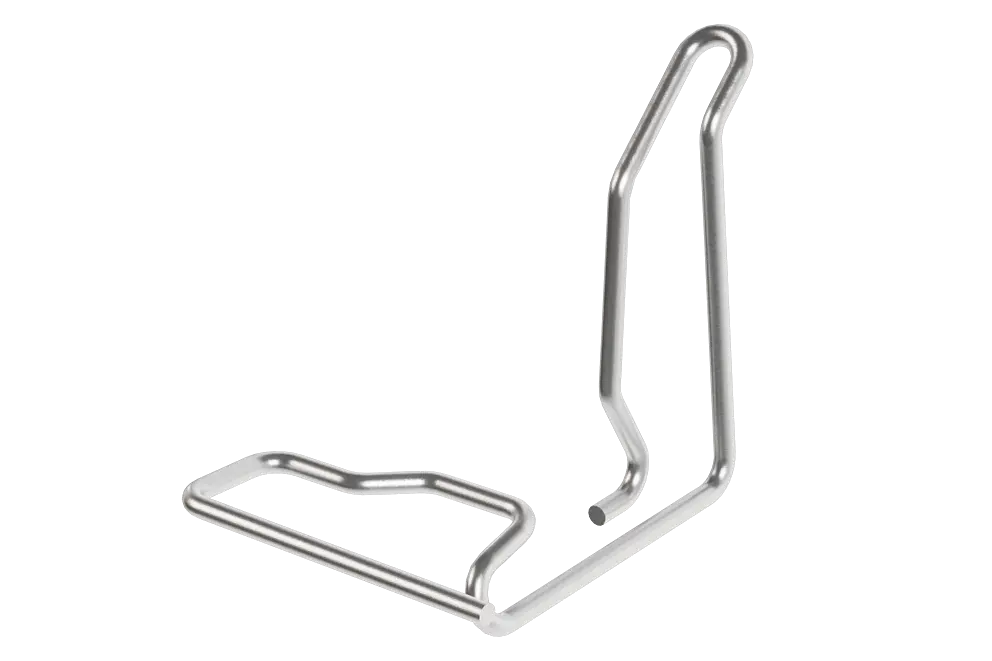

Material |
Rostfreier Federstahldraht Ø1,8 mm |
|---|

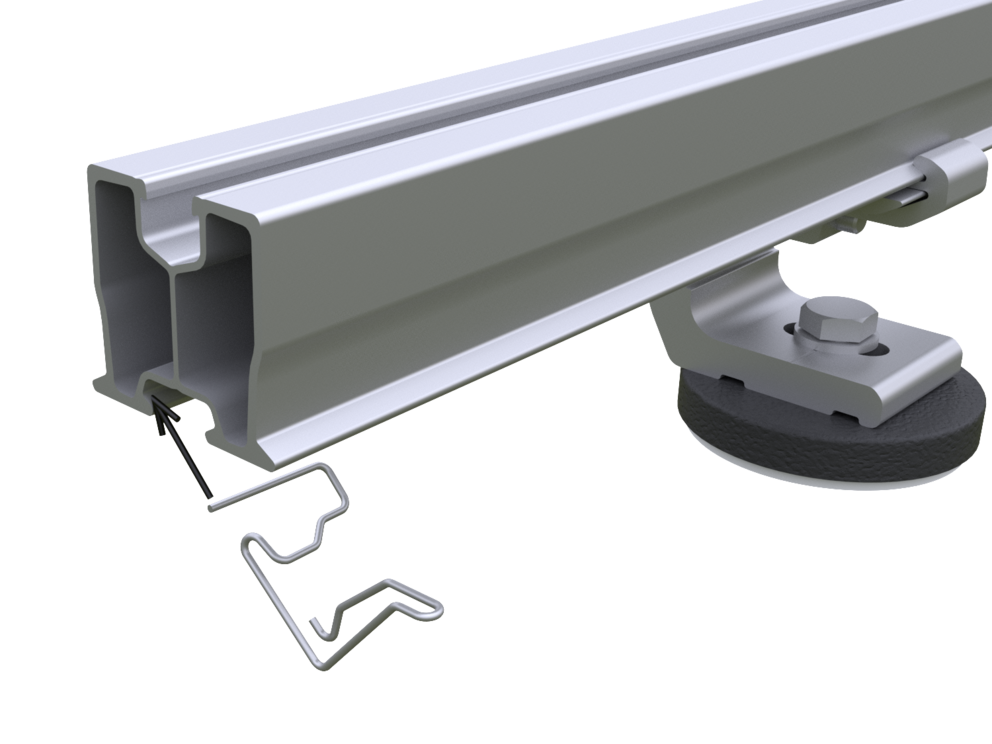

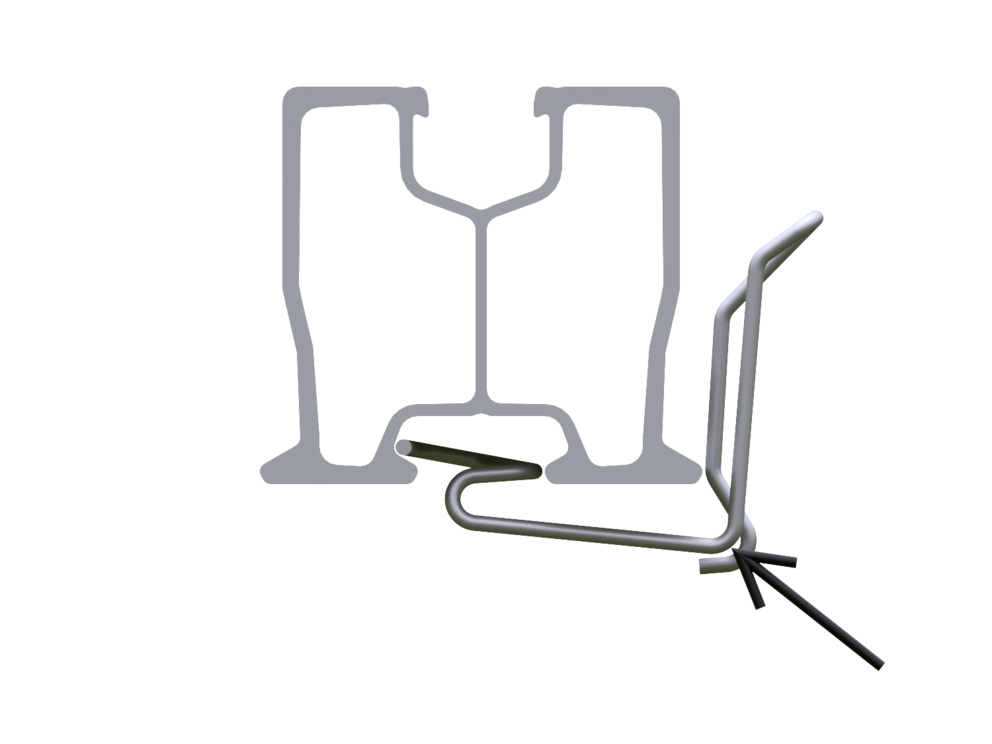

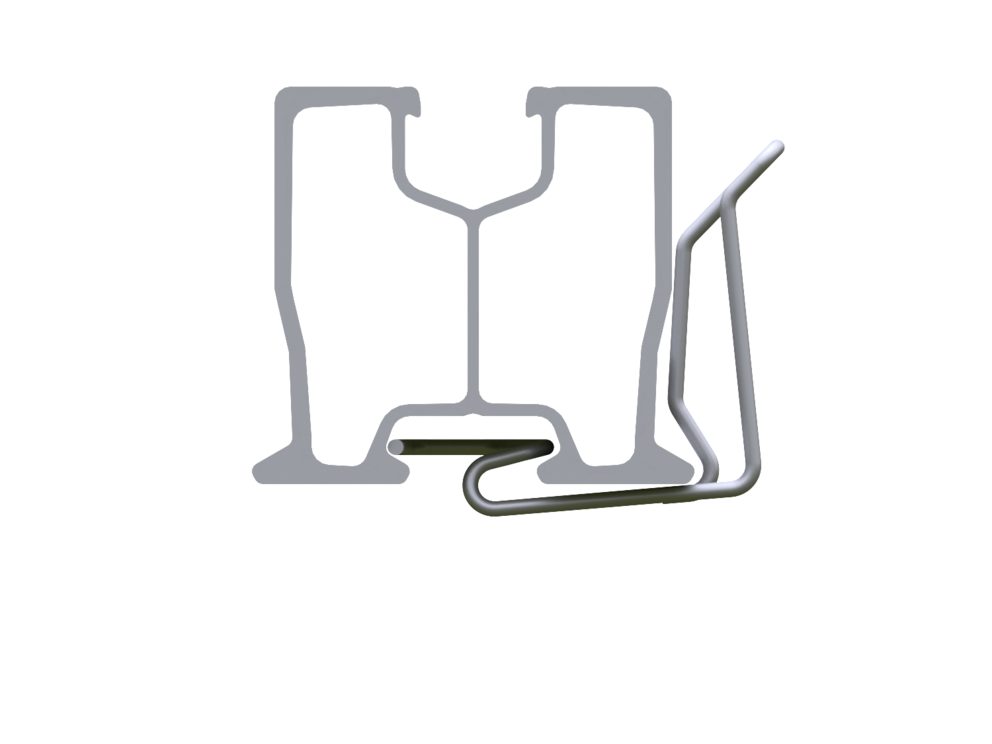

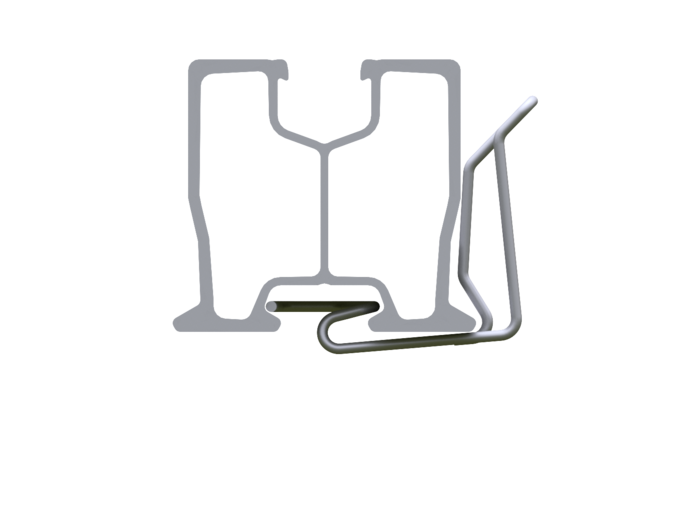

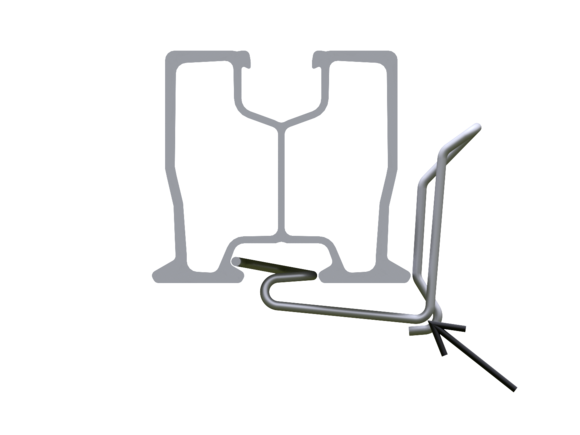

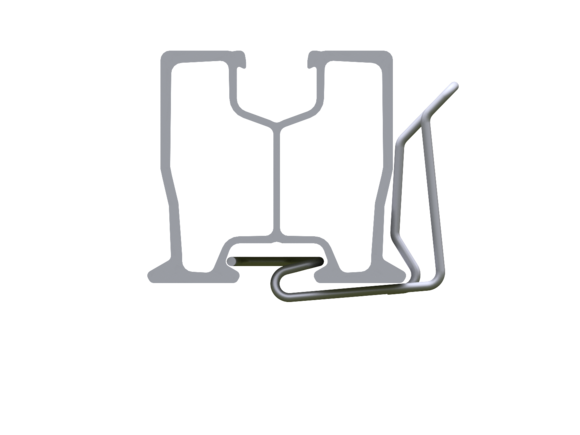

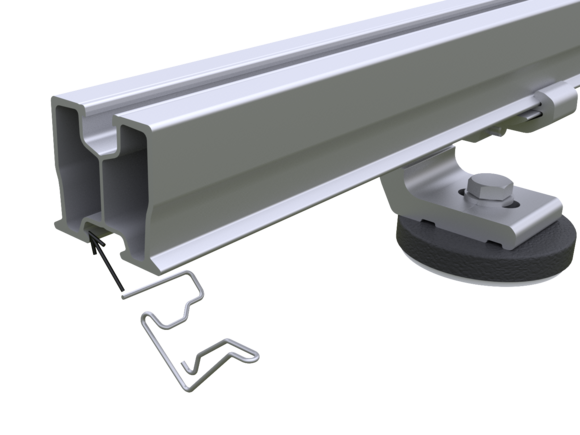

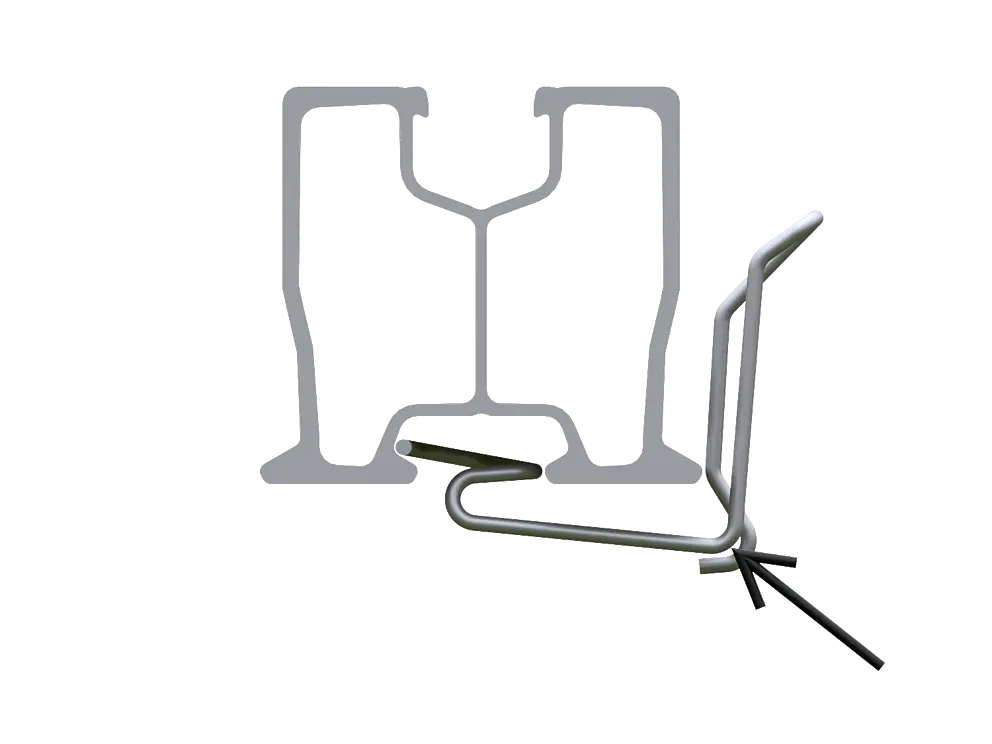

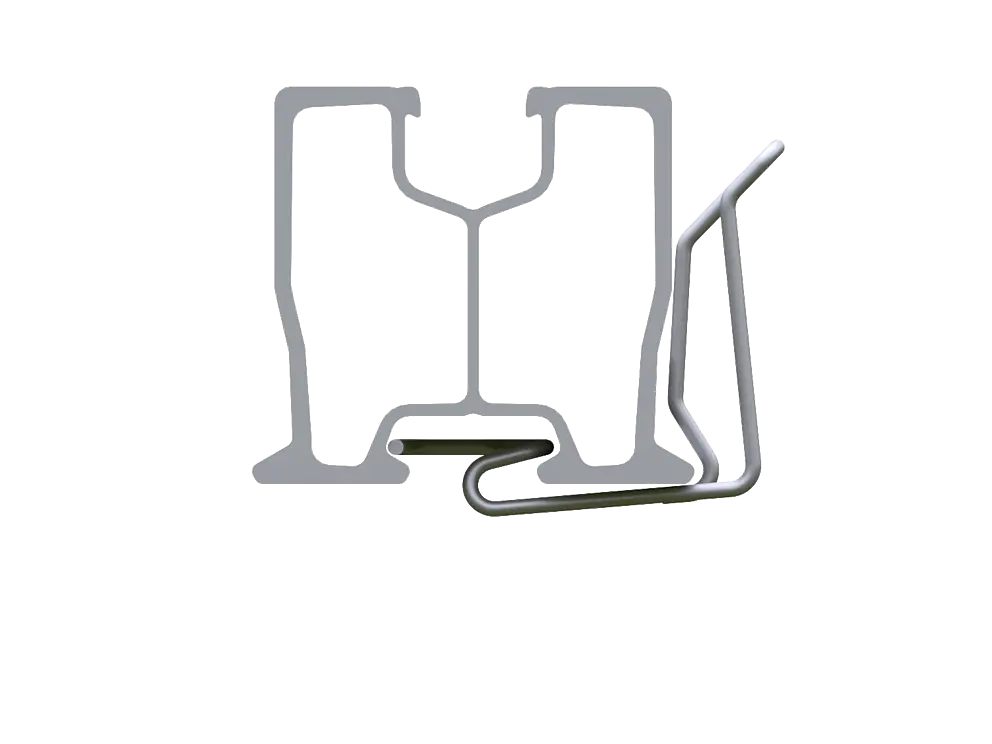

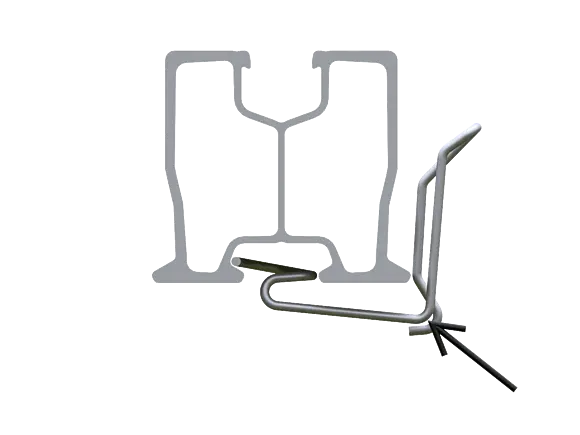

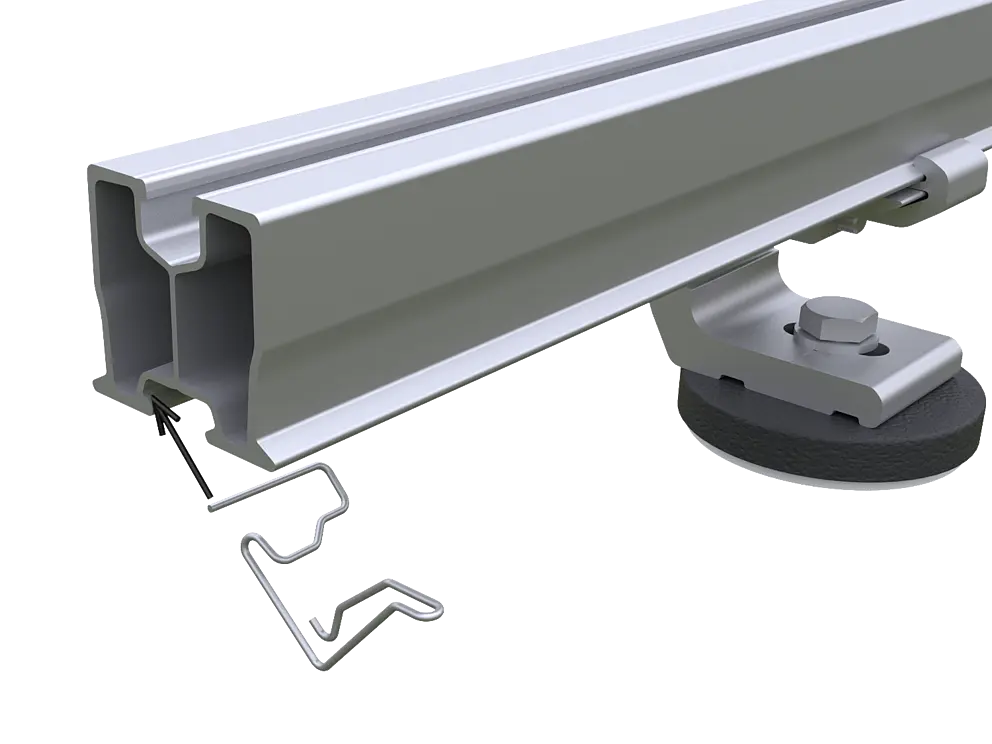

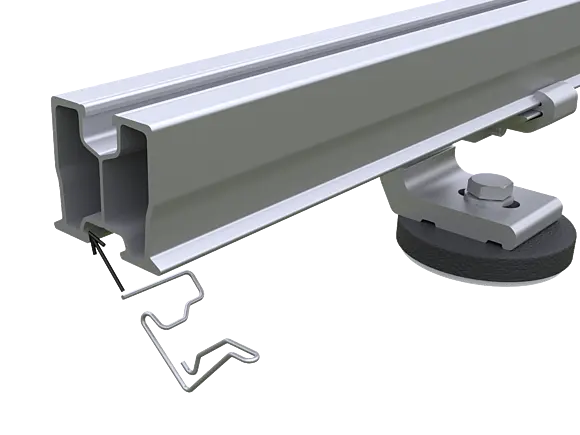

Der Kabelclip wird schräg von unten an die Nut der Schiene angesetzt und mit einem schräg nach oben aufgebrachten Druck in die Schiene geklippt.
Material |
Aluminium (EN AW 6060T66) |
|---|

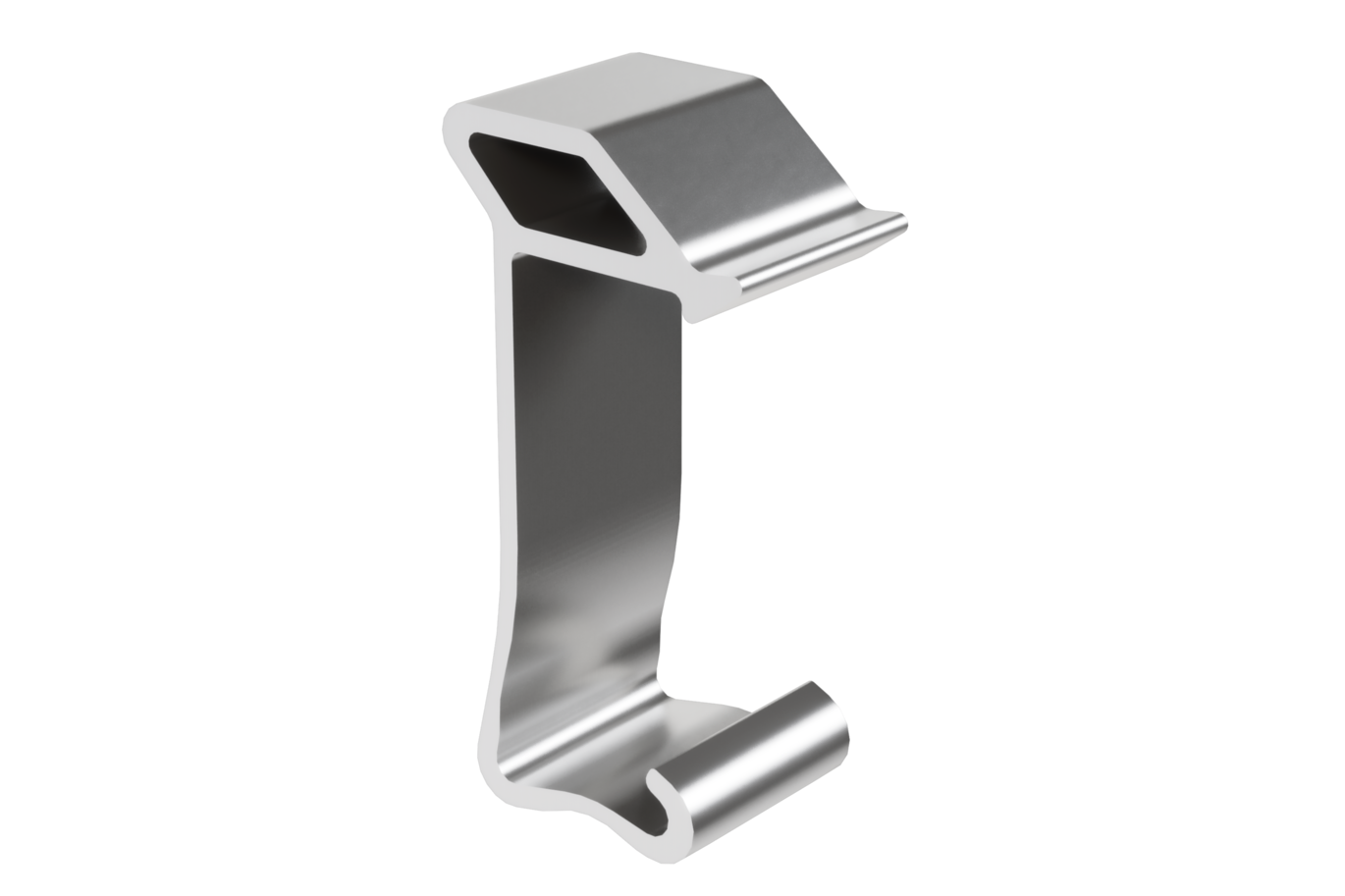

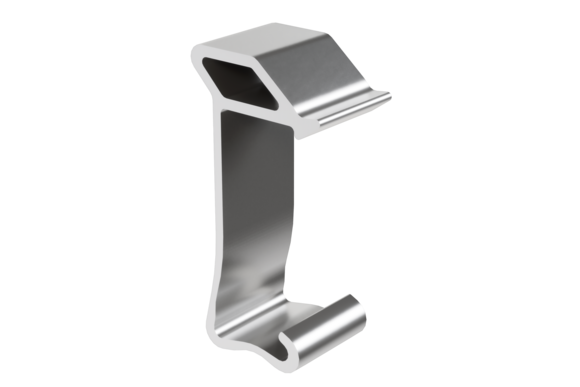

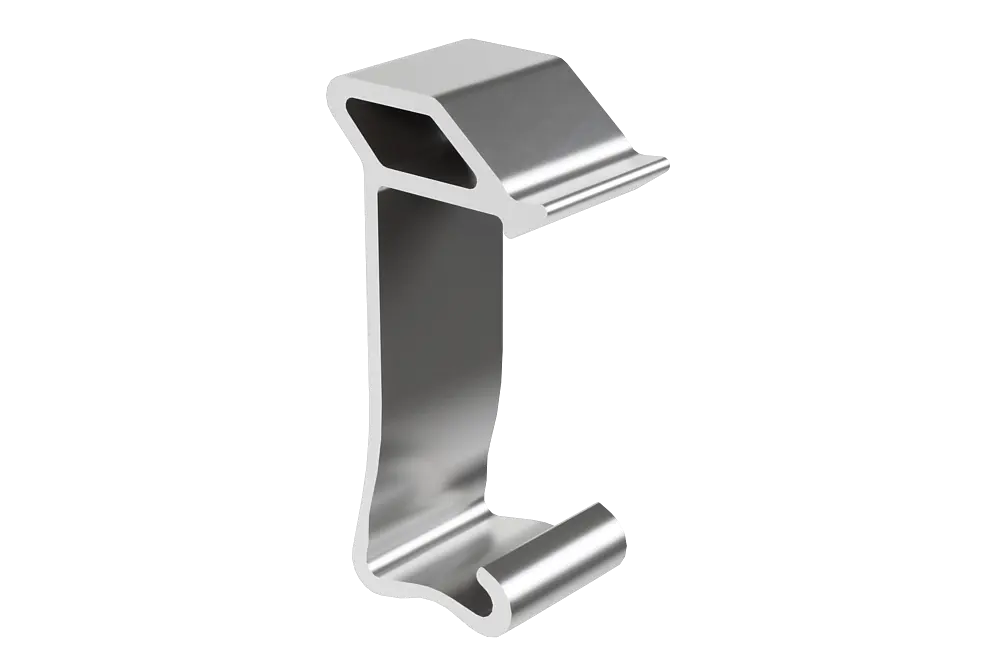

Um ein Abstürzen von Photovoltaikmodulen zu verhindern, werden beim PREVARIO Solarmontagesystem Modulabsturzsicherungen verbaut. Dabei werden in der untersten Modulreihe einer Generatorfläche zwei Modulabsturtzsicherungen pro Modul auf die obere Modulschiene geklemmt. Somit bleibt das abstürzende Modul mit der Rahmenoberkante an der Sicherung hängen. Eine in Aktion getretene Sicherung stellt keine dauerhafte Montage dar. Betroffene Module sind umgehend neu zu montieren.
