Der PREVARIO Sunny eignet sich für PREFALZ Doppelstehfalzeindeckungen und alle PREFA Kleinformat-Eindeckungen.
Der Schiebebereich des Sunny ist auf die PREFALZ Schiebehafte abgestimmt. Durch die Befestigung des Sunny wird der Dehnungsbereich der PREFALZ Bahn bis 12 m Bahnenlänge nicht beeinträchtigt.
Achtung
Bei Verwendung des Winkellangschiebehafts (bis 15 m Bahnenlänge) kontaktieren Sie die PREFA Produkttechnik.
Bei einem Temperaturunterschied von 80°C darf der Abstand zwischen Solarhalter Sunny und dem Mittelpunkt des Fixhaftbereiches maximal 7,5 m betragen.

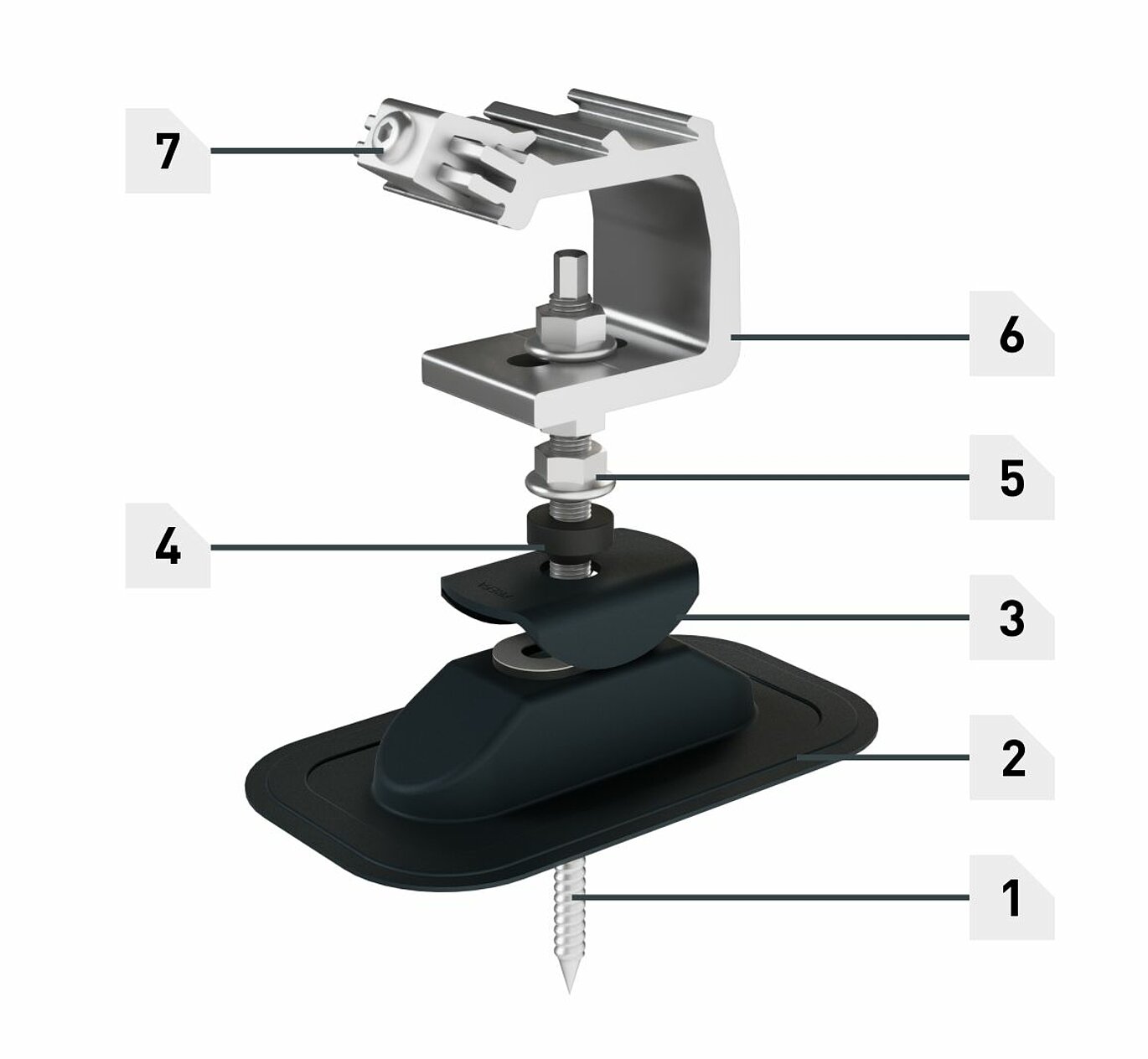

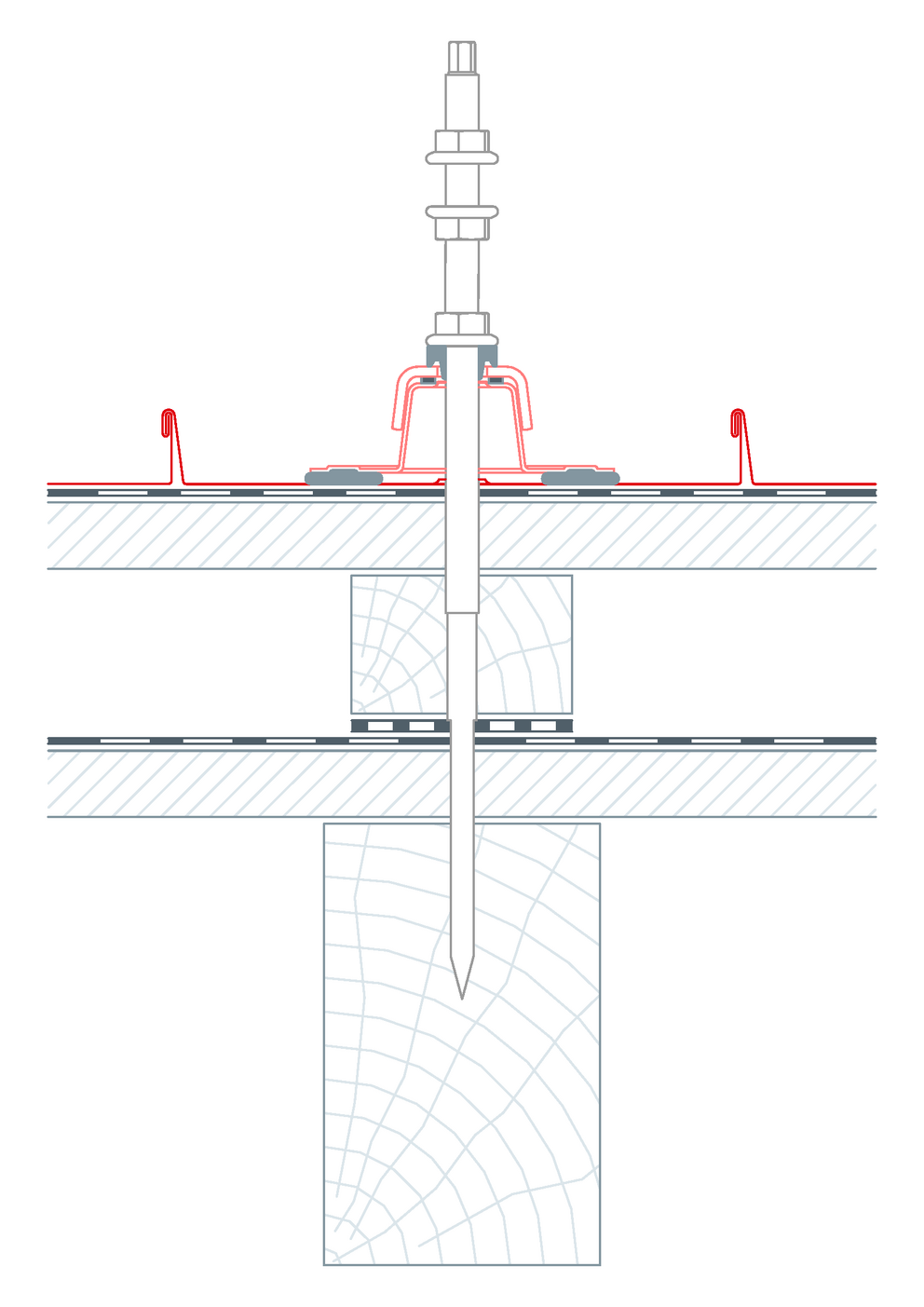

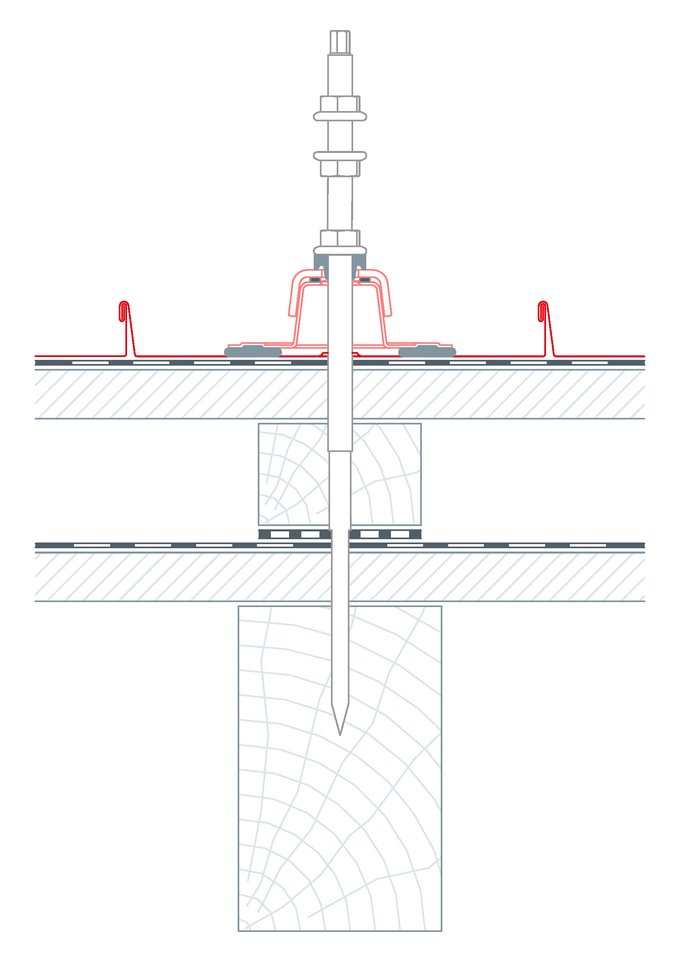

1 Stockschraube M12 x 250 oder M12 x 350 (SW 9)
2 PREVARIO Sunny
3 Kalotte
4 EPDM-Dichtung
5 Sechskantmutter M12 mit Flansch (SW 18)
6 Schienenhalter
7 Befestigungsschraube M8 (T40)
Verstellbereich |
22 mm |
|---|---|
Befestigungsmittel |
PREVARIO Sunny 250 – einschaliger Dachaufbau PREVARIO Sunny 350 – zweischaliger Dachaufbau |
Farbe |
Pulverbeschichtet in anthrazit (Kalotte und Sunny) |
Bestandteile |
3 Flanschmuttern M12, Edelstahl (SW 18) |
Benötigtes Zubehör |
Spezialklerbeset |

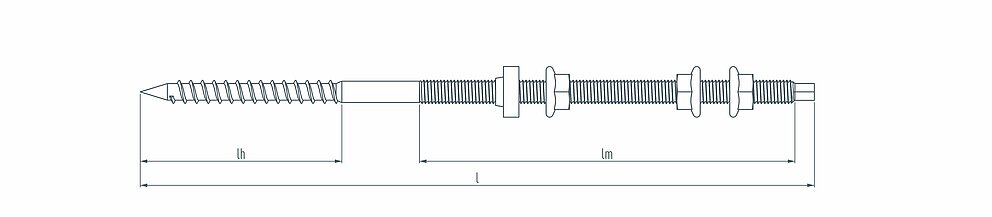

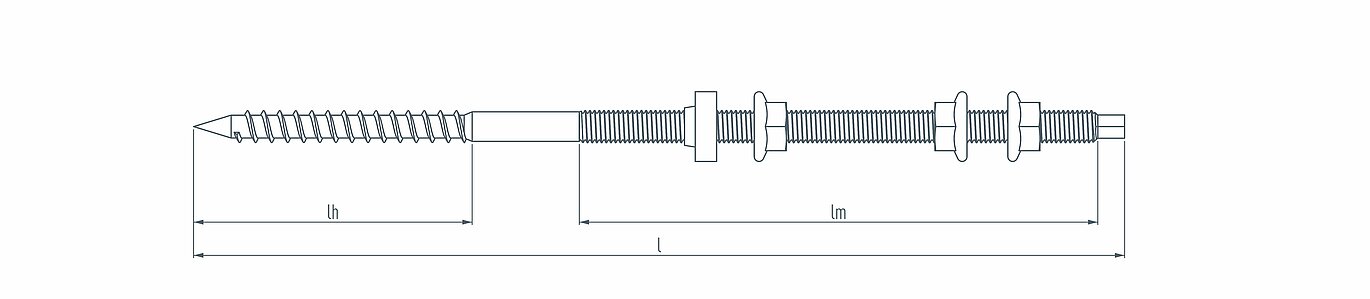

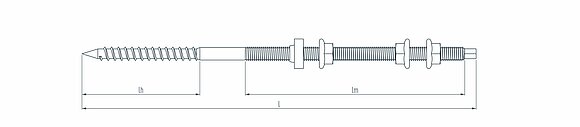

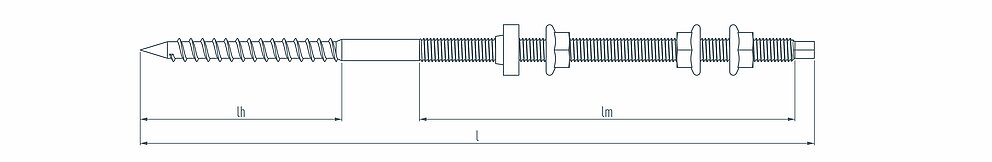

Abmessungen Stockschraube
Dimension |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9 |
M12 x 350 |
350 |
100 |
195 |
SW 9 |
Anforderungen an die tragende Unterkonstruktion:
Die Konterlatte darf als tragende Konstruktion fungieren, wenn die oben genannten Punkte eingehalten und die Kräfte des Solarhalters über diese auf den Sparren übertragen werden können. Bemessung der Dachkonstruktion auf die einwirkenden Lasten gemäß den jeweils gültigen Normen.

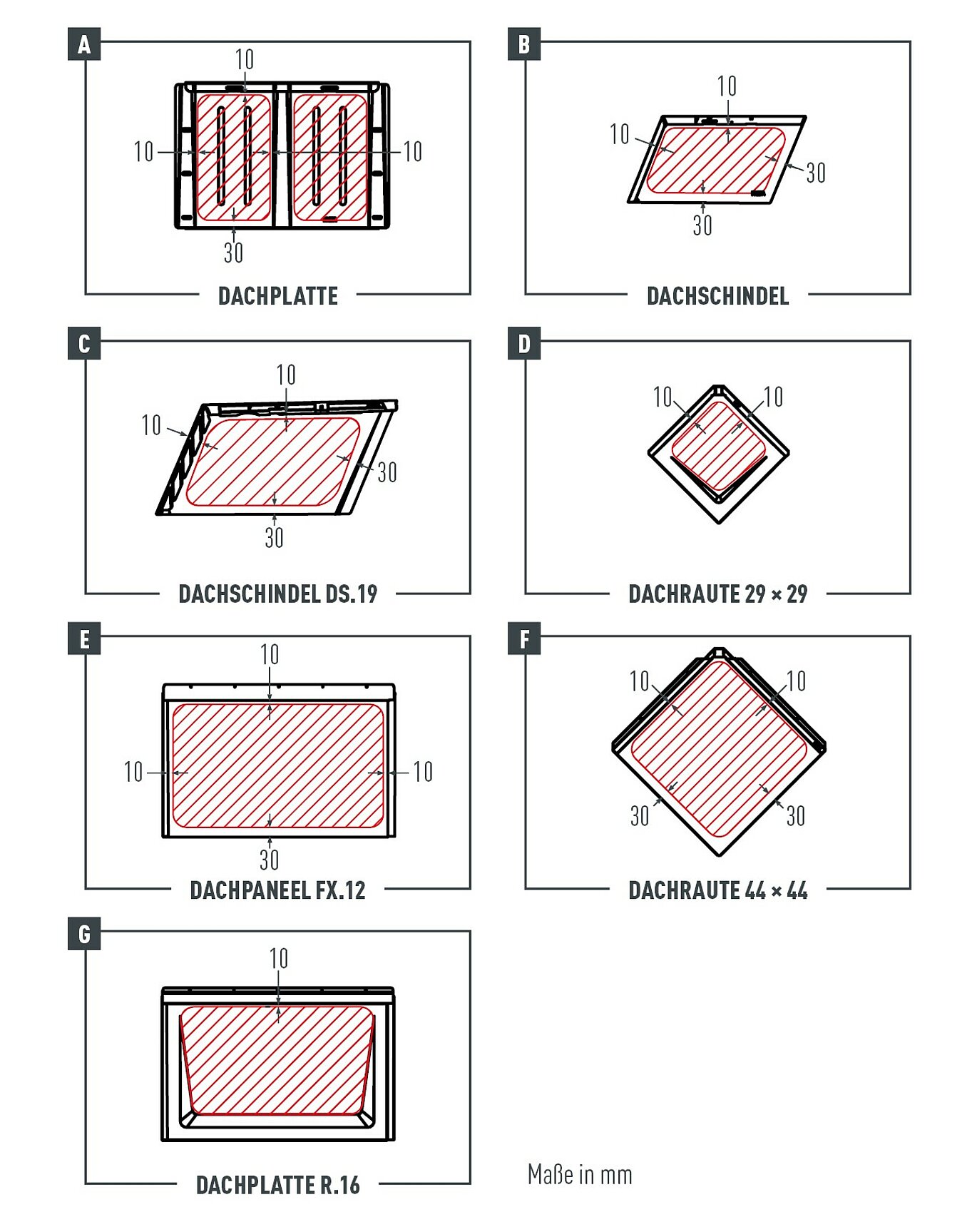

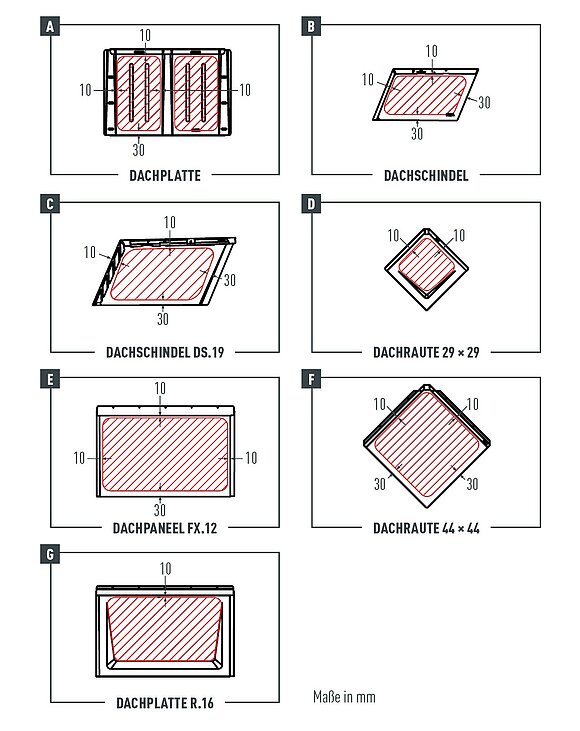

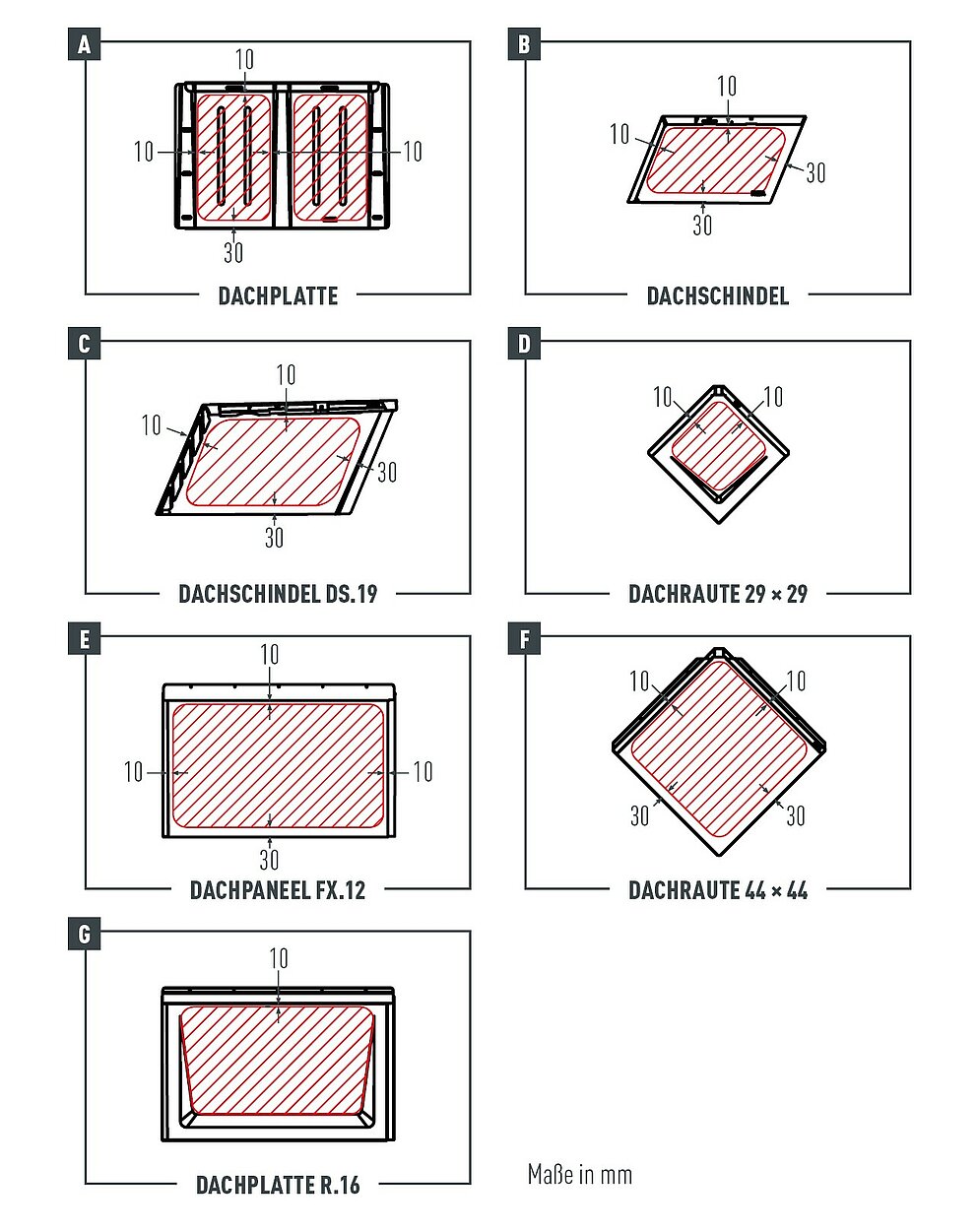

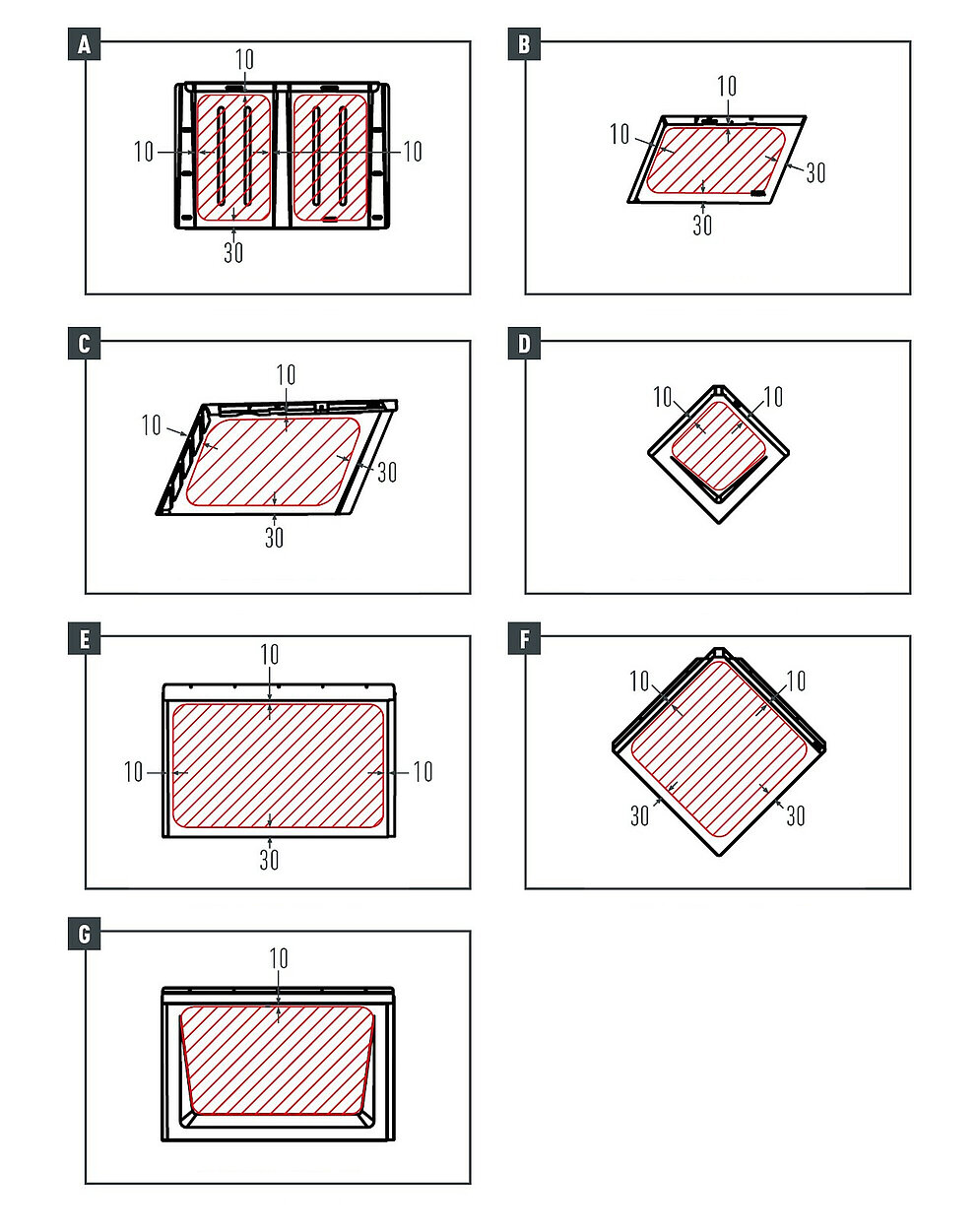

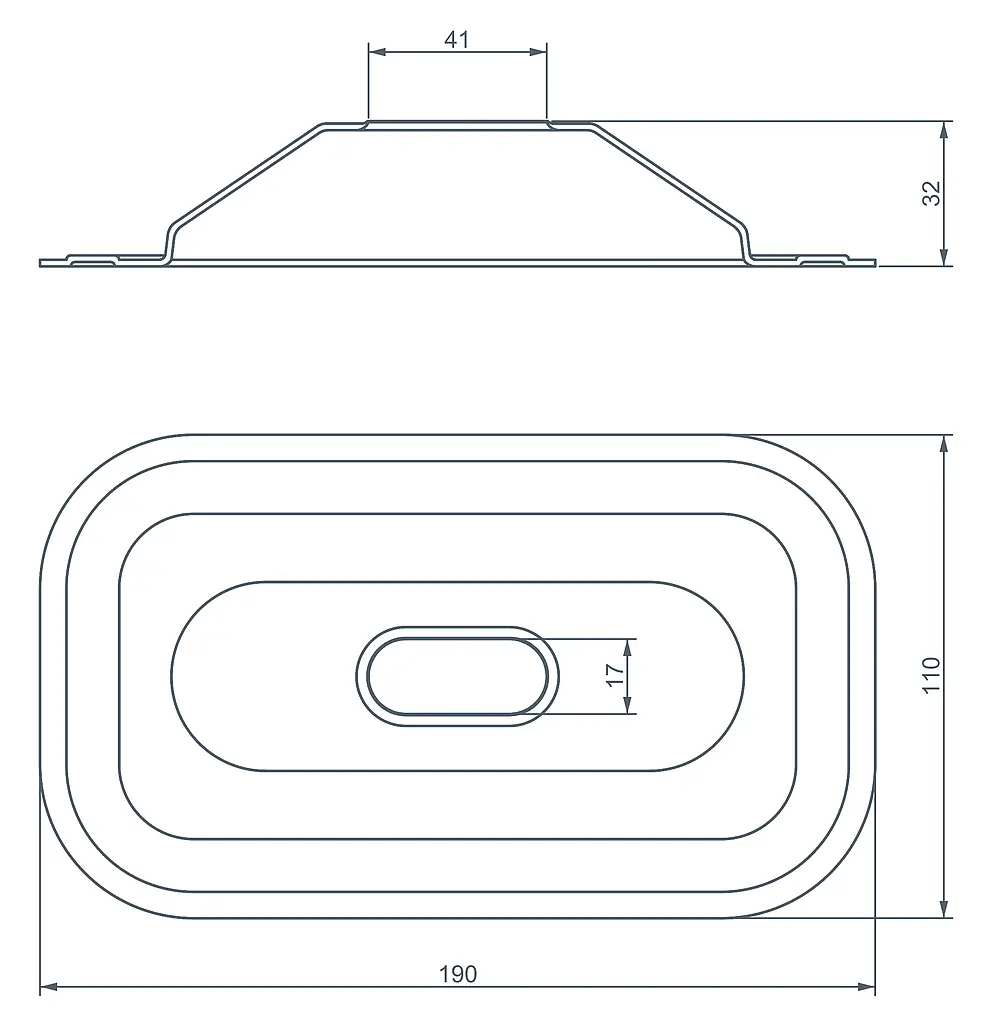

Wie in voriger Abbildung ersichtlich, ist der Montagebereich des PREVARIO Sunny bei den kleinformatigen PREFA Produkten begrenzt. Die Montage des Sunny erfolgt ausschließlich auf den geraden Flächen. Da der Sunny lediglich abdichtende Aufgaben erfüllt, kann mit der Abdeckkappe näher an die Falze herangerückt werden.
Montage auf Vollschalung oder Lattung möglich. Bei kleinformatigen PREFA Dachelementen kann es erforderlich sein, eine Unterlagsplatte einzubauen, um den PREVARIO Sunny montieren zu können – z. B. wenn ein Falz im Montagebereich über dem Sparren liegt.

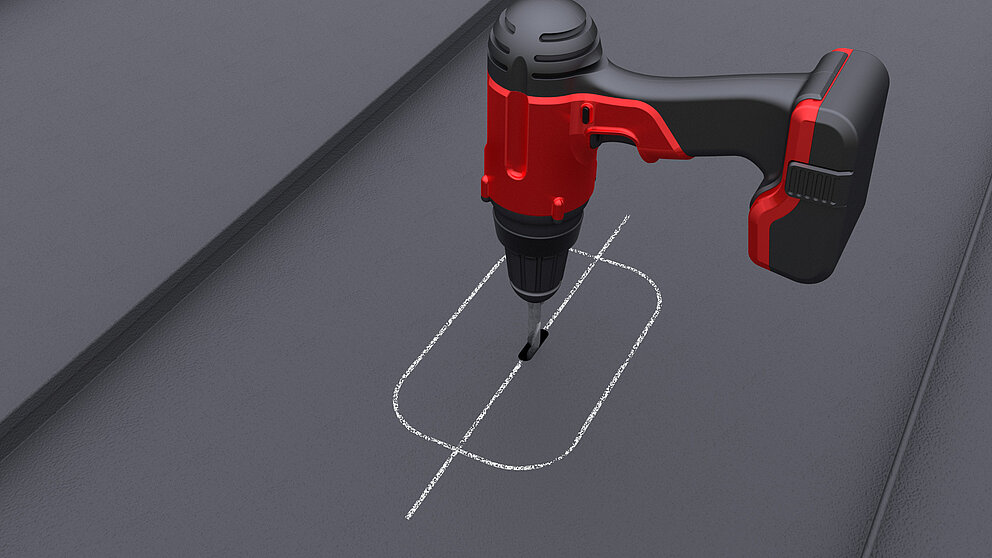

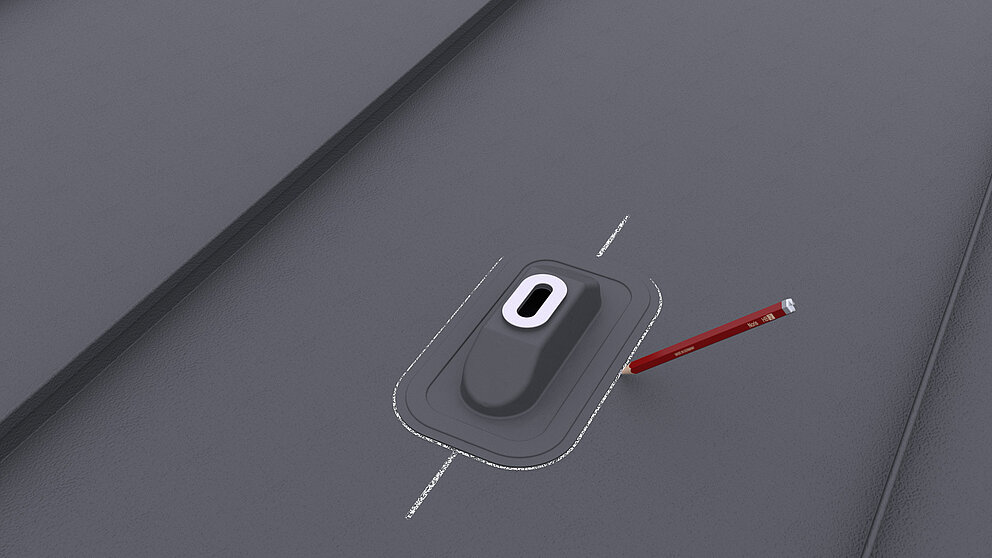

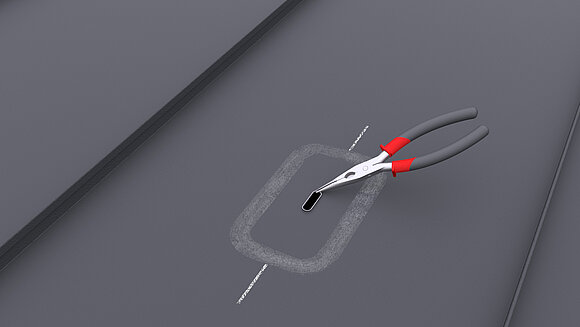

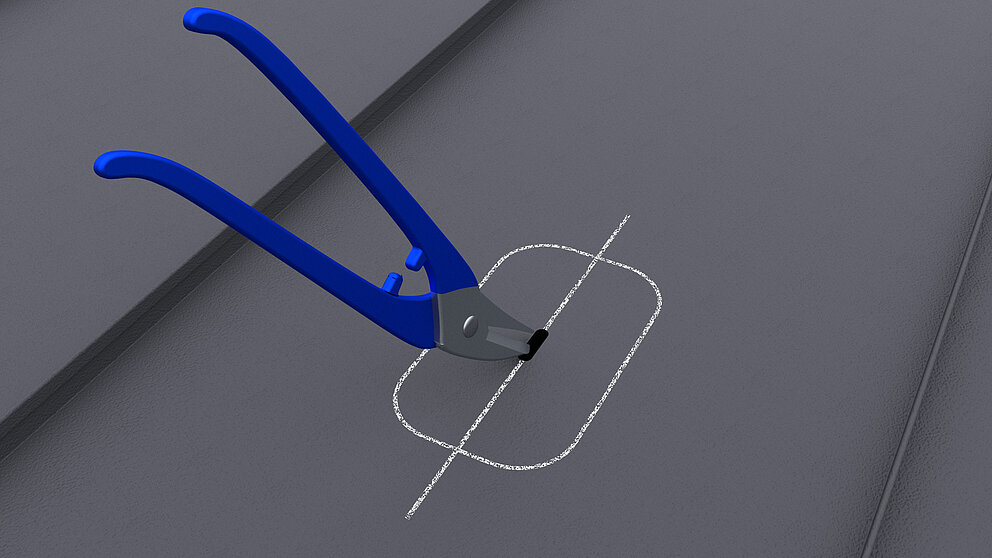

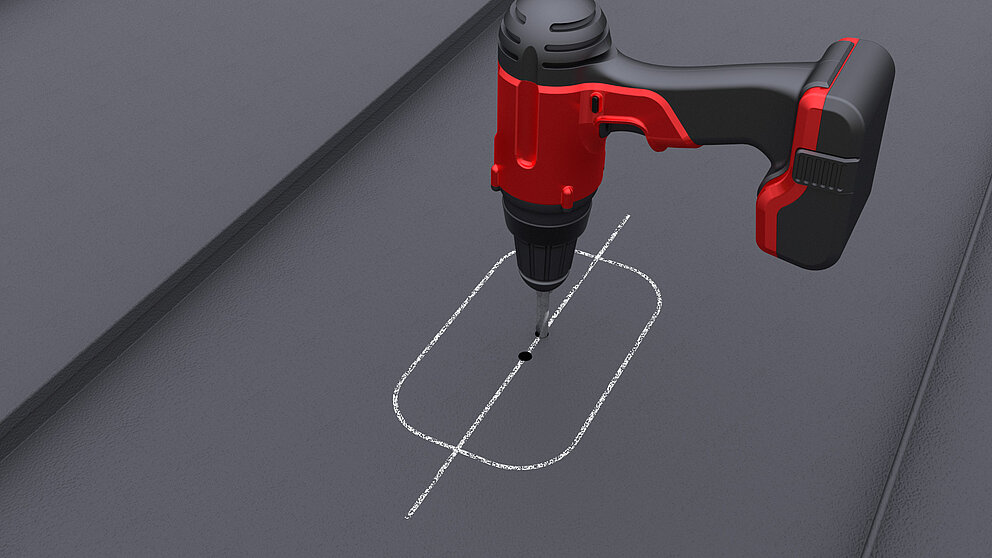

Umriss und Langloch markieren. Langloch (⌀ 13 mm) in der PREFALZ Bahn vorbohren (Bohrung ausreichend bei Kleinformat). Langloch in der PREFALZ Bahn ausschneiden (entfällt bei Kleinformat).
Die Unterkonstruktion mittig im Langloch oder in der Bohrung mit ⌀ 8 mm vorbohren.

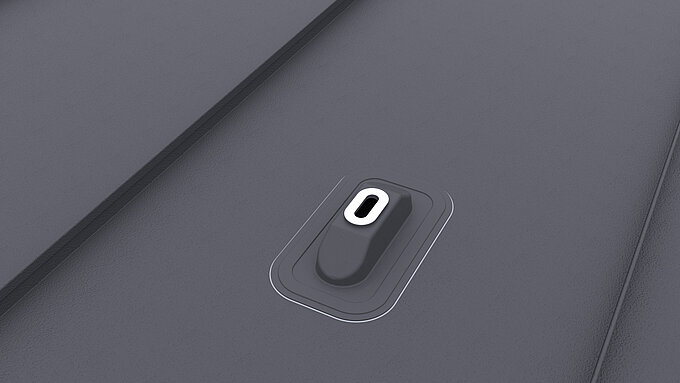

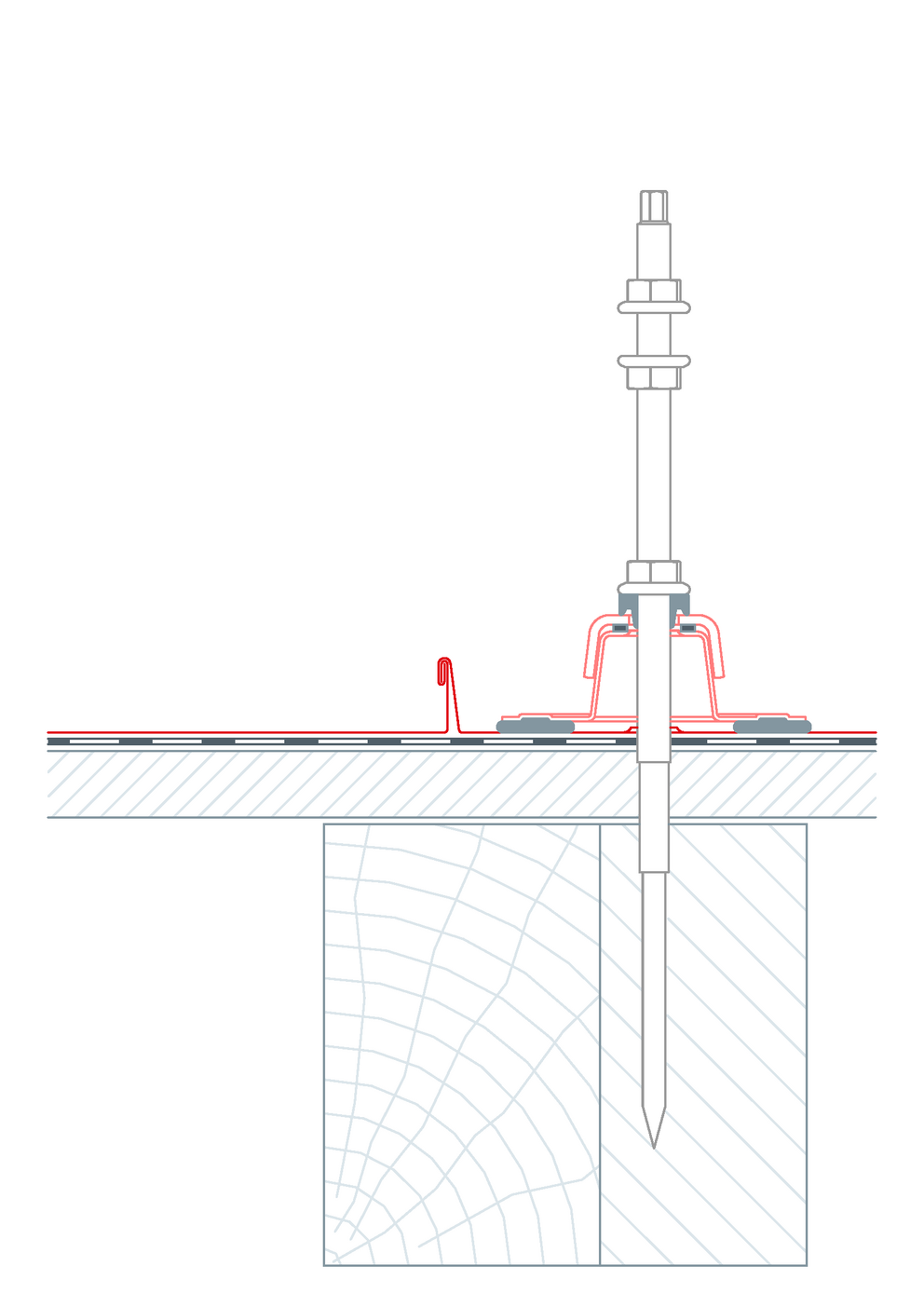

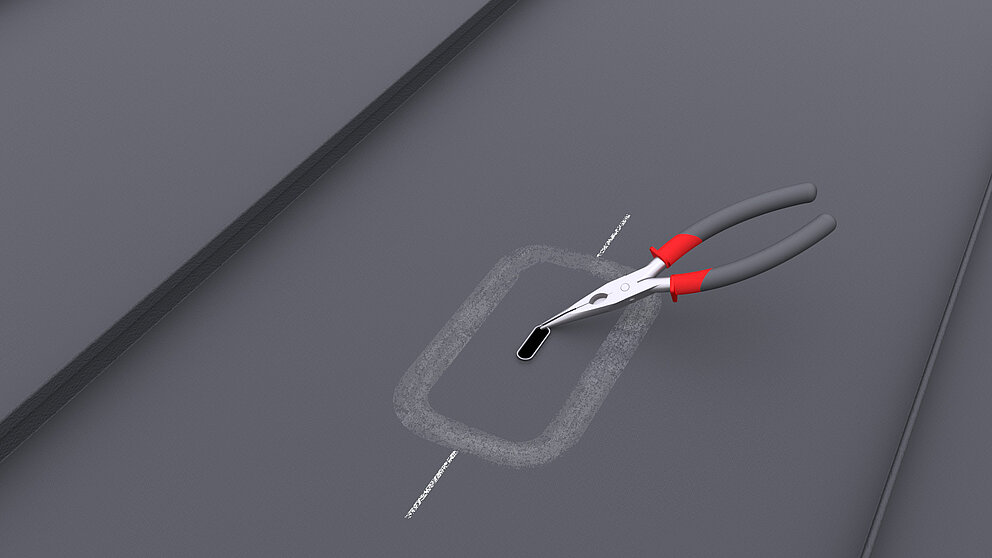

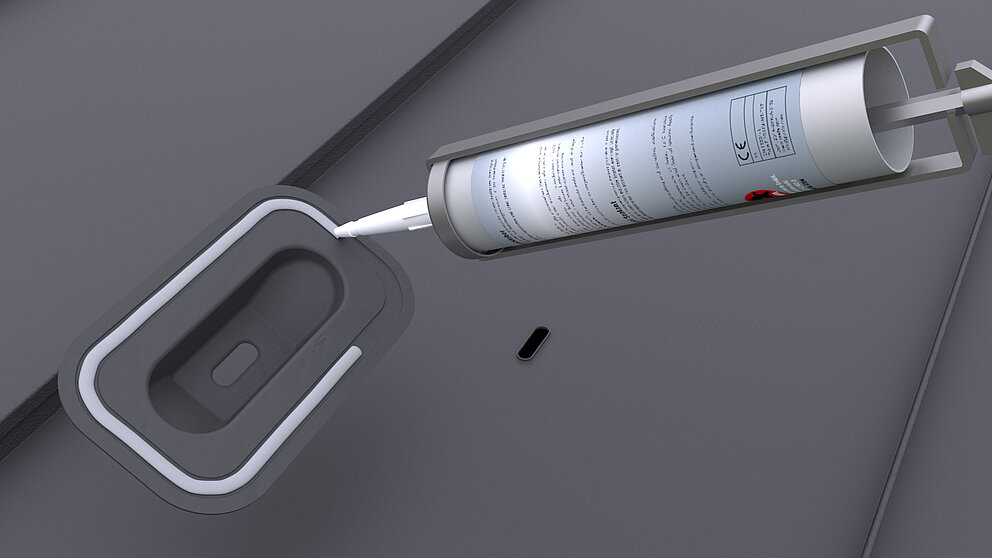

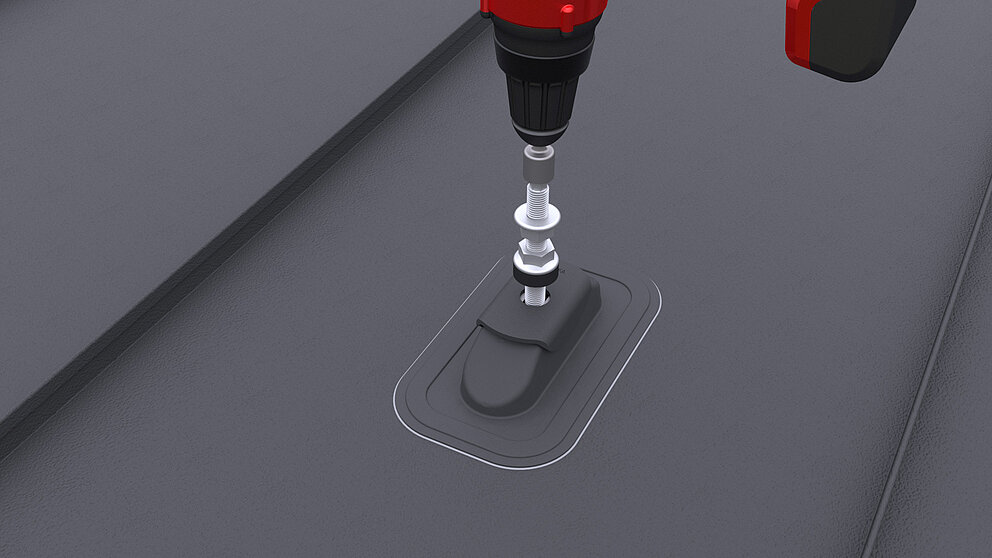

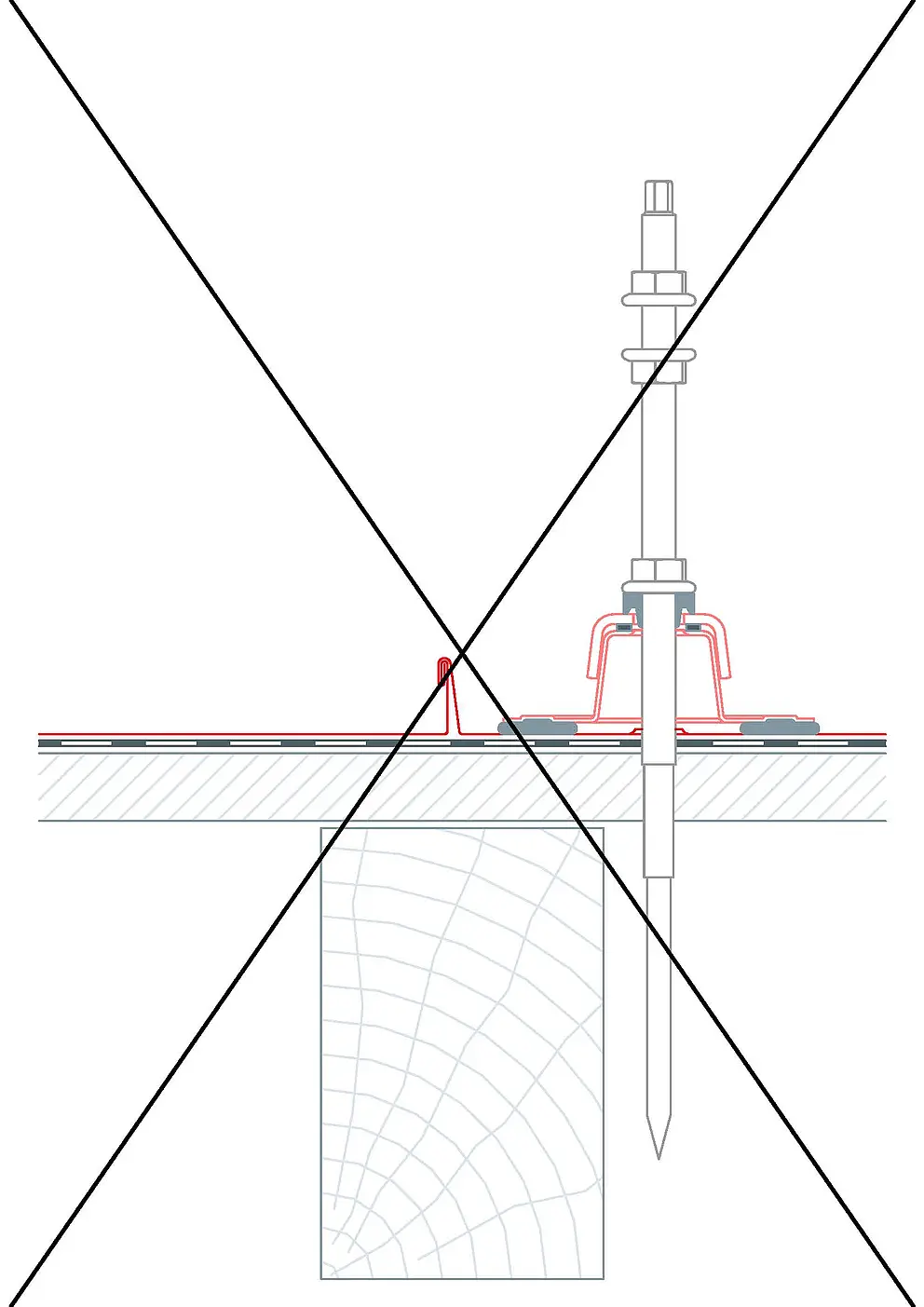

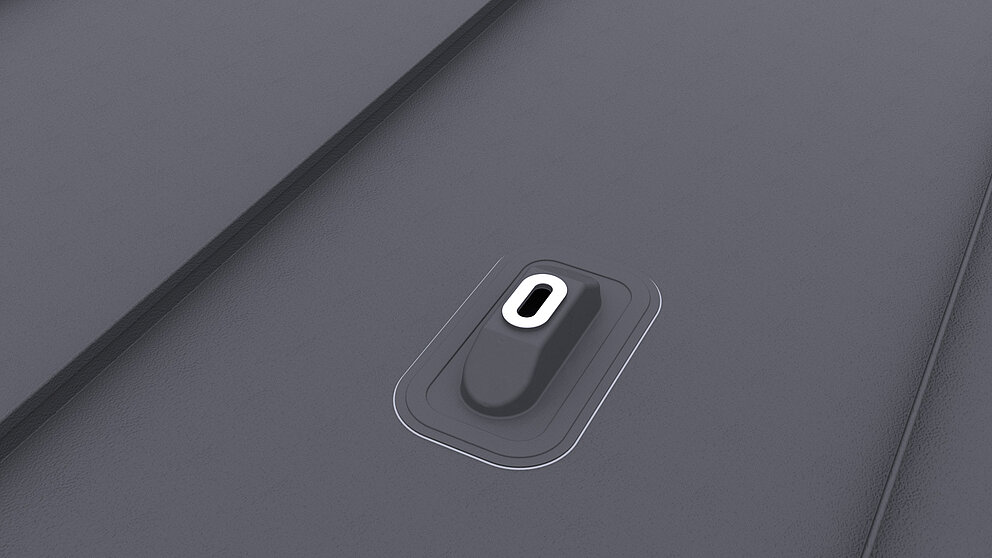

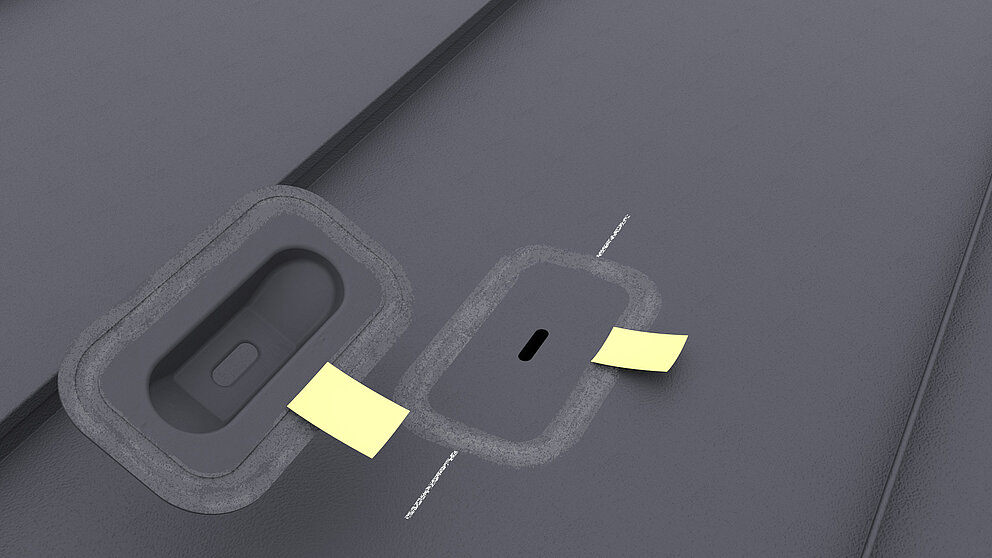

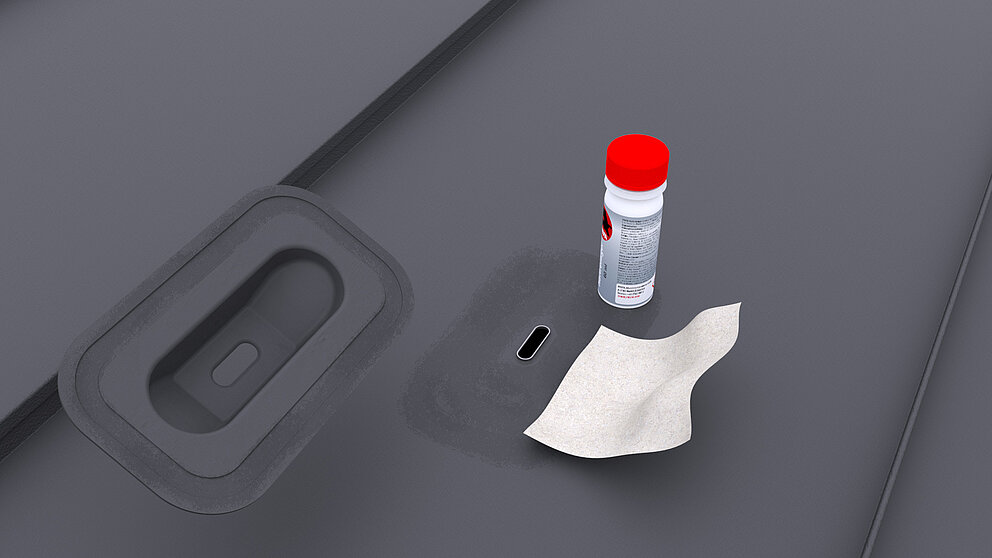

Klebestelle an der Dacheindeckung und am PREVARIO Sunny anschleifen. Langloch oder Bohrung aufbördeln. Angeschliffene Klebestellen mit Haftreiniger reinigen. Kleberraupe (⌀ 10 mm) auf den angeschliffenen und gereinigten Sunny auftragen. Den PREVARIO Sunny mittig anpressen. Kalotte aufsetzen und Stockschraube mit Bohrmaschine einschrauben (Steckschlüsseleinsatz SW 9 mm). Eindringtiefe in die tragende Unterkonstruktion (Sparren): mind. 80 mm.
Hinweis
Wenn die EPDM-Dichtung nicht am glatten Schaft der Stockschraube sitzt, sondern am M12-Gewinde, sind zusätzliche Maßnahmen zur Abdichtung zwischen Schraube und Gummidichtung erforderlich.

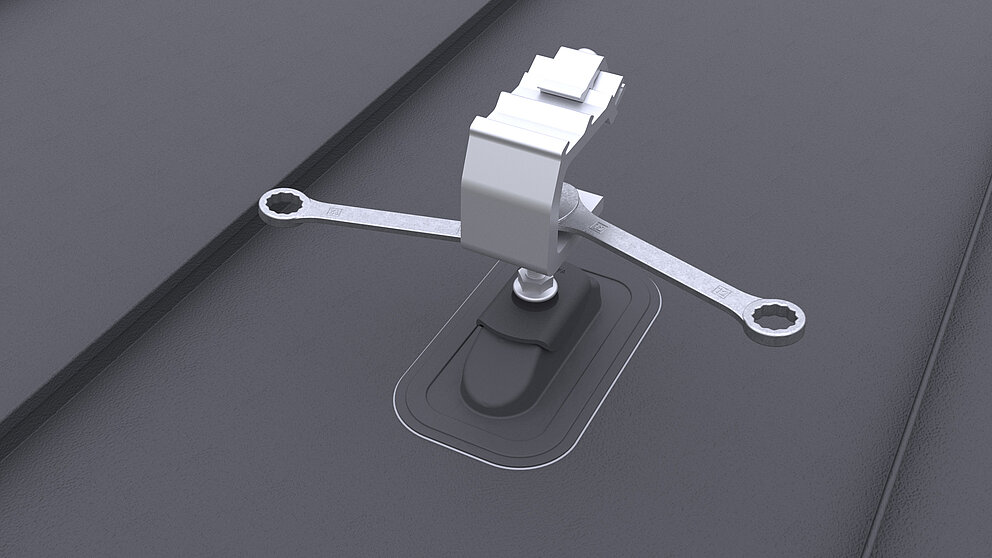

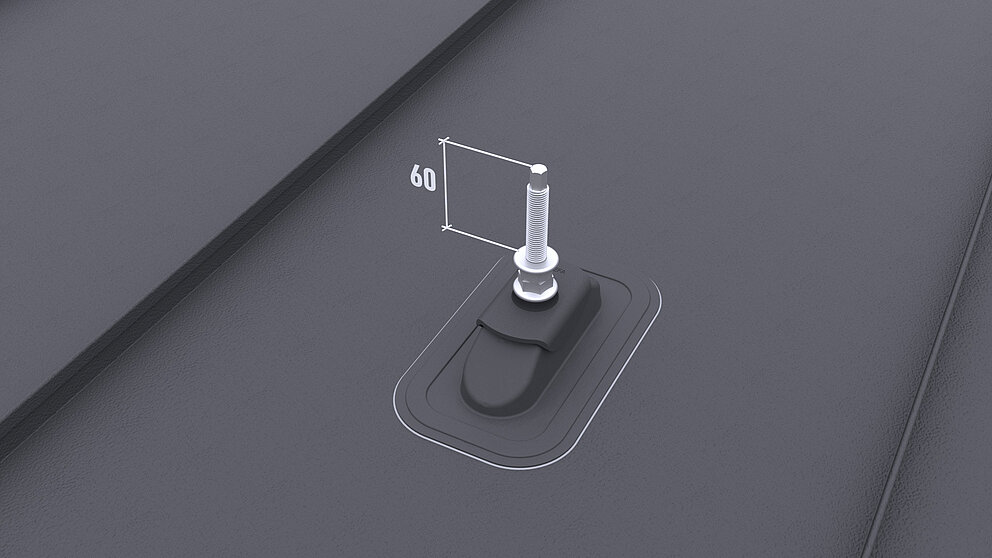

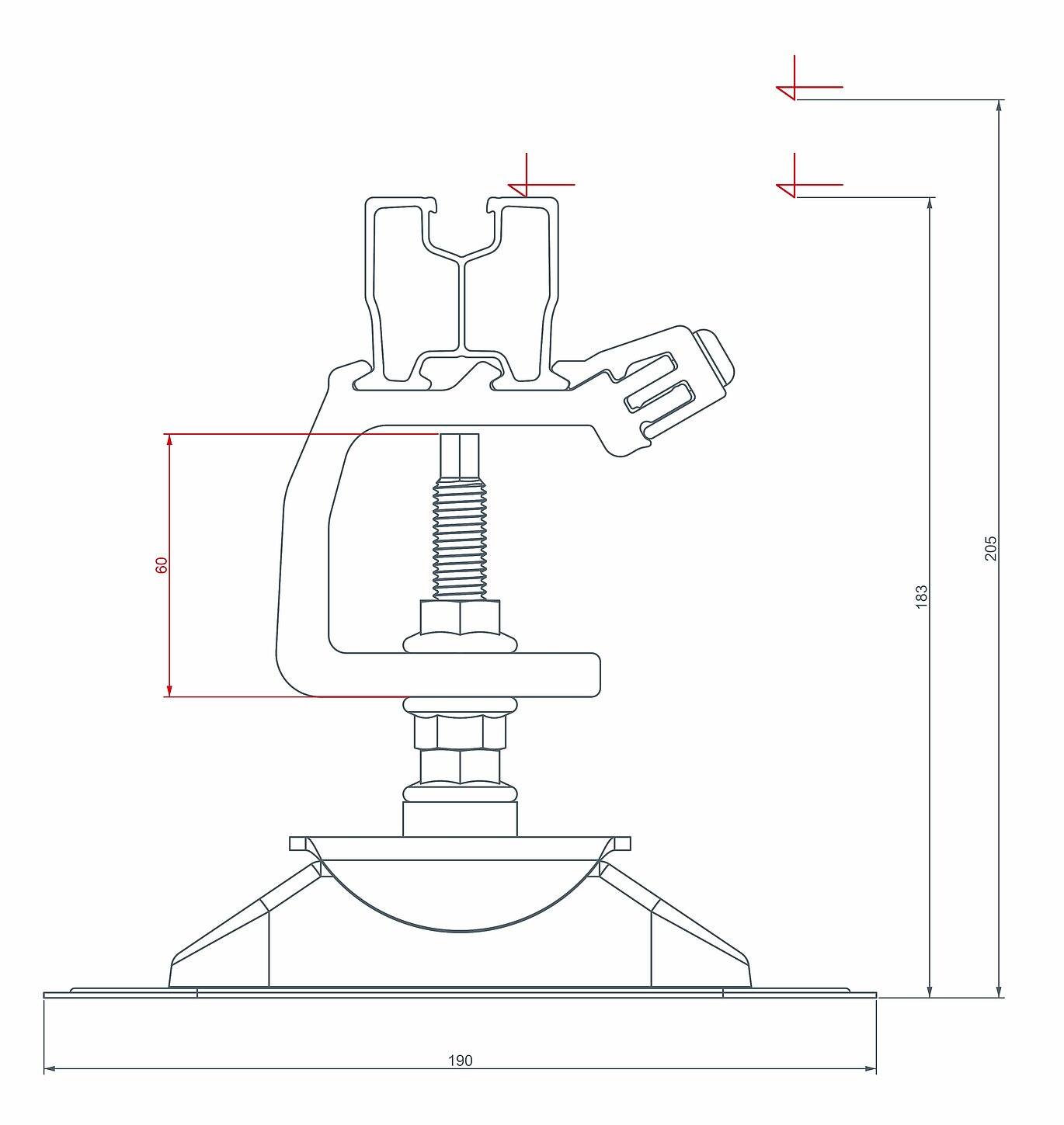

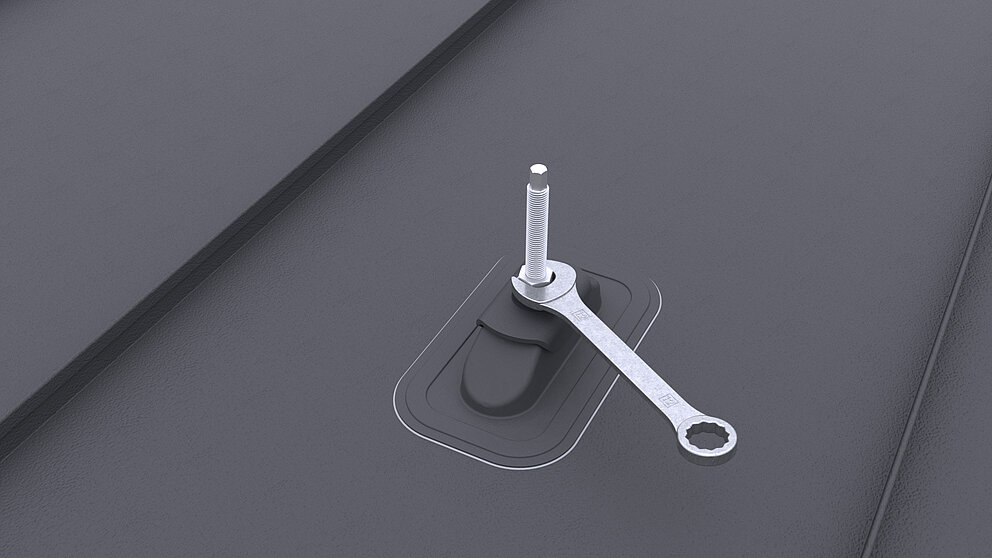

Mutter festdrehen, bis sich die EPDM-Dichtung nach außen wölbt (Gabelschlüssel: SW 18). Die zweite Mutter montieren und ganz nach unten drehen. Stockschraube von der Oberkante der zweiten Mutter (Auflage Schienenhalter) 60mm nach oben abmessen und abschneiden. Schienenhalter aufsetzen und in entsprechender Höhe (entsprechend den restlichen Solarhaltern) mit zwei Gabelschlüsseln festziehen (Gabelschlüssel: SW 18).

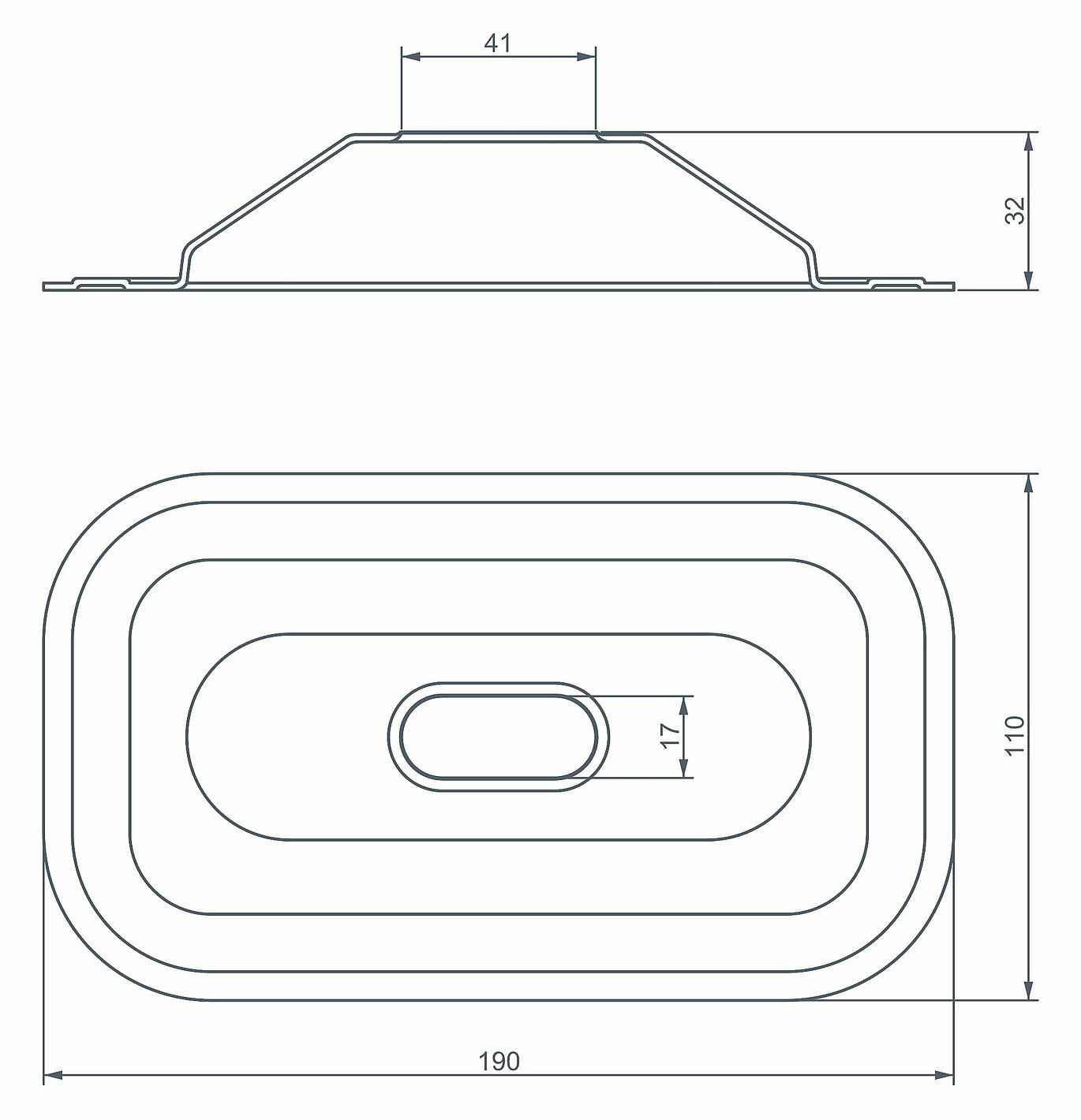

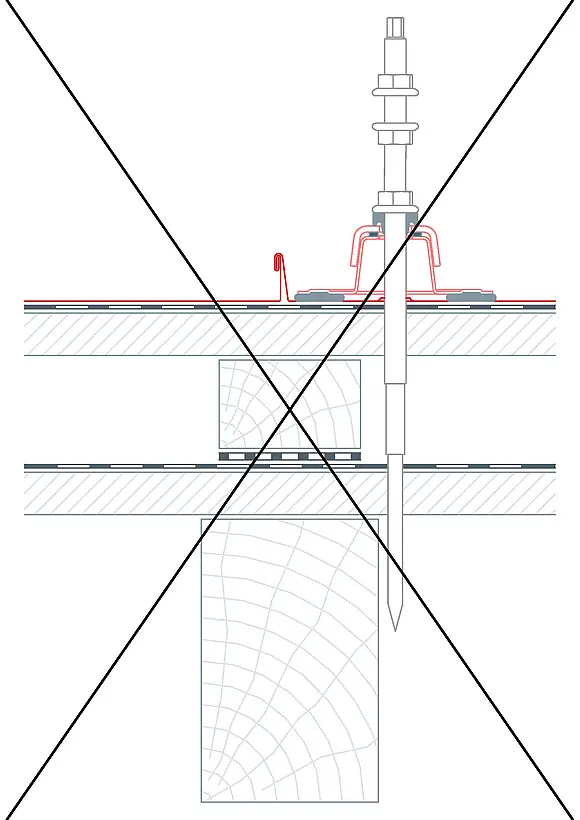

Bei PREFALZ Doppelstehfalzeindeckungen kann es dazu kommen, dass die Abdeckkappe des PREVARIO Sunny aus Platzgründen nicht mehr montiert werden kann. Der Montagehinweis des PREVARIO Sunny ist zu berücksichtigen.

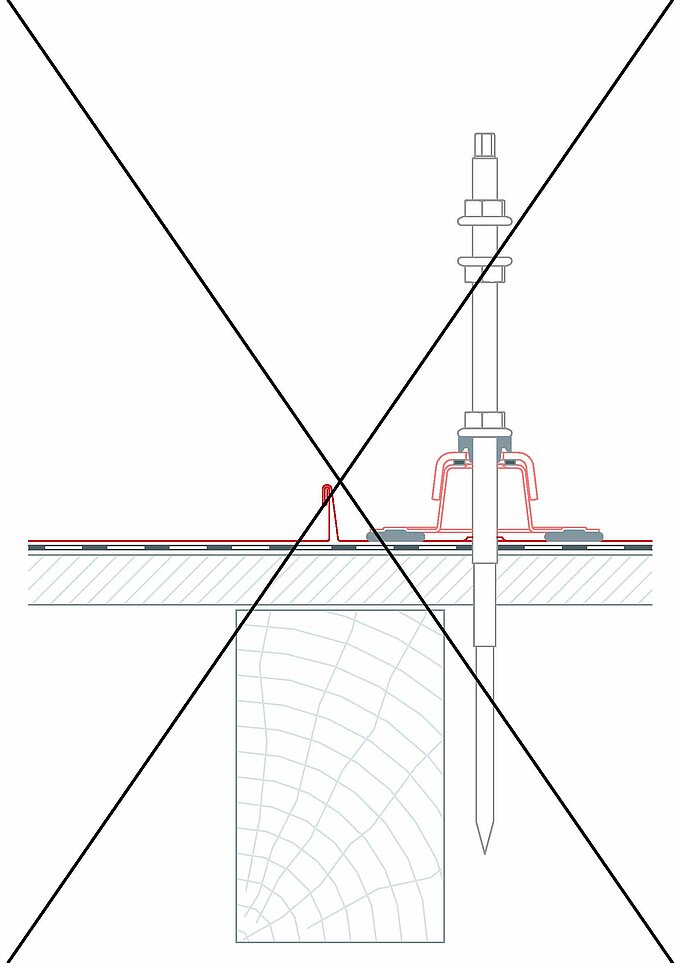

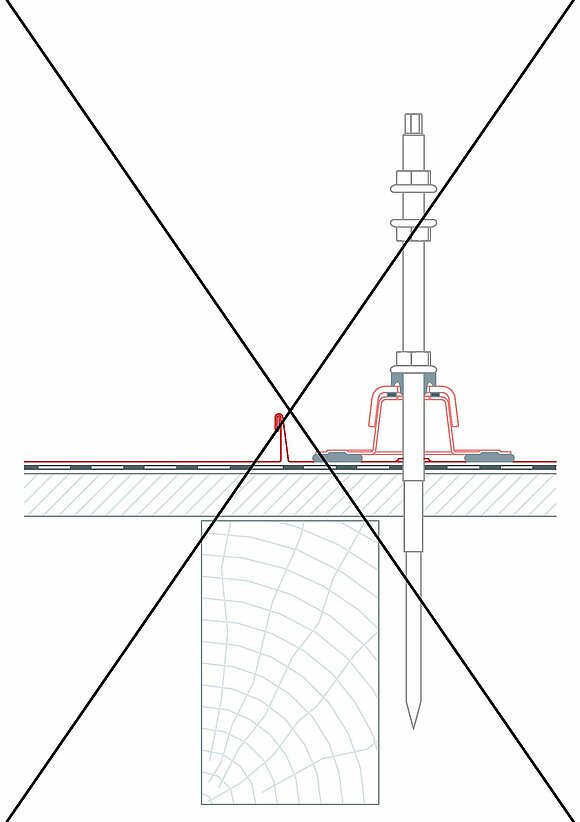

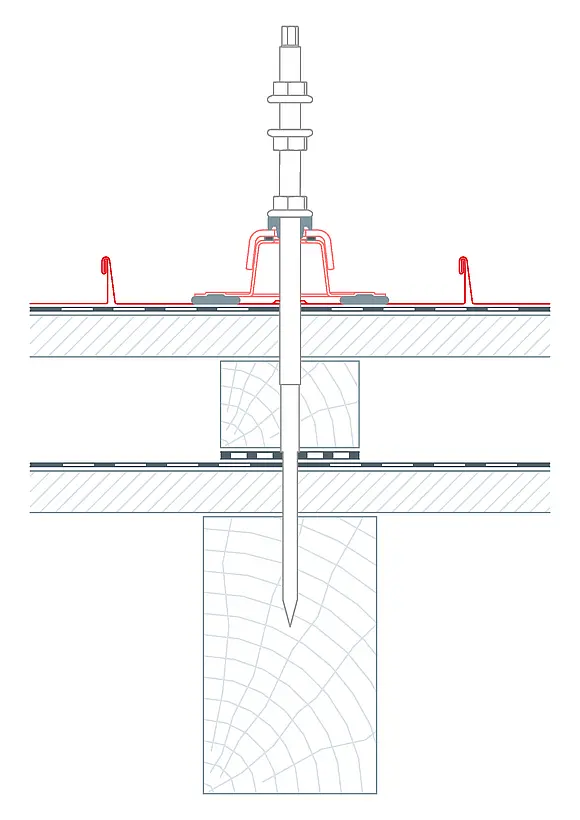

Bei einschaligen Dachkonstruktionen könnte die Unterkonstruktion der Stockschrauben versetzt werden (z. B. Sparrenaufdopplung über die gesamte Sparrenlänge, Querriegel einziehen).
Bei zweischaligen Dachkonstruktionen wäre das Ausschneiden des Falzes und das anschließende neue Einfalzen einer schmalen Blechschar eine Möglichkeit.

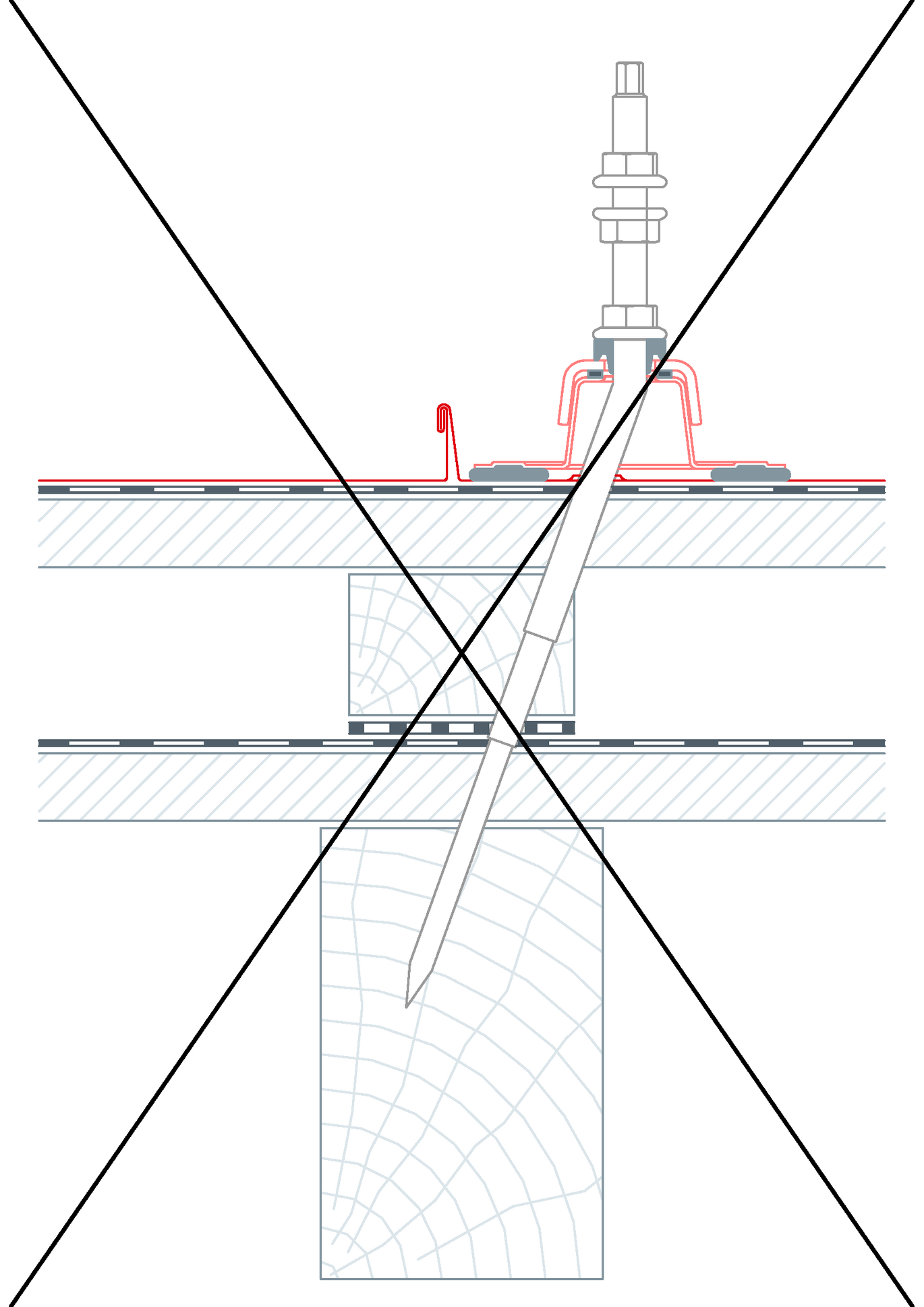

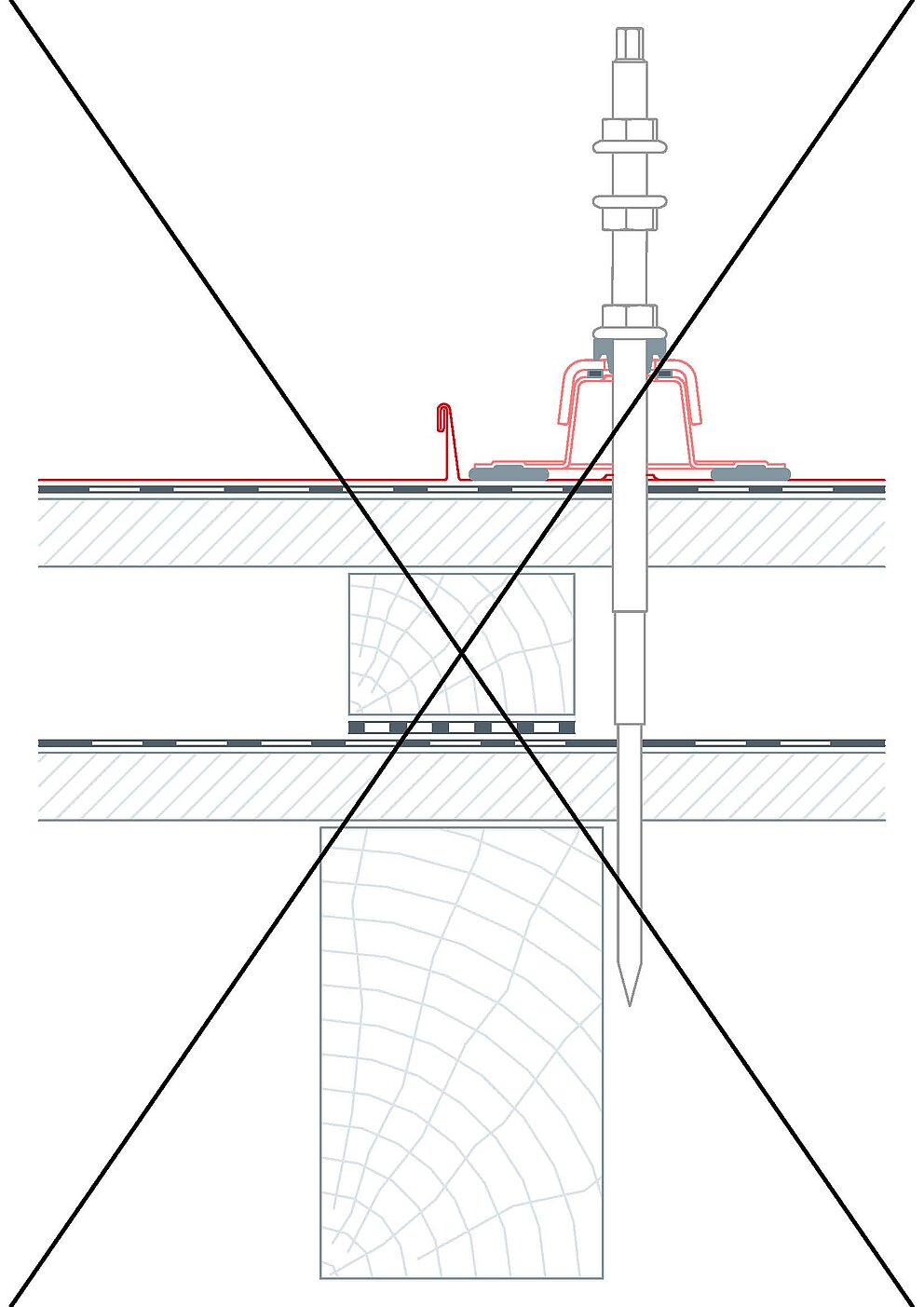

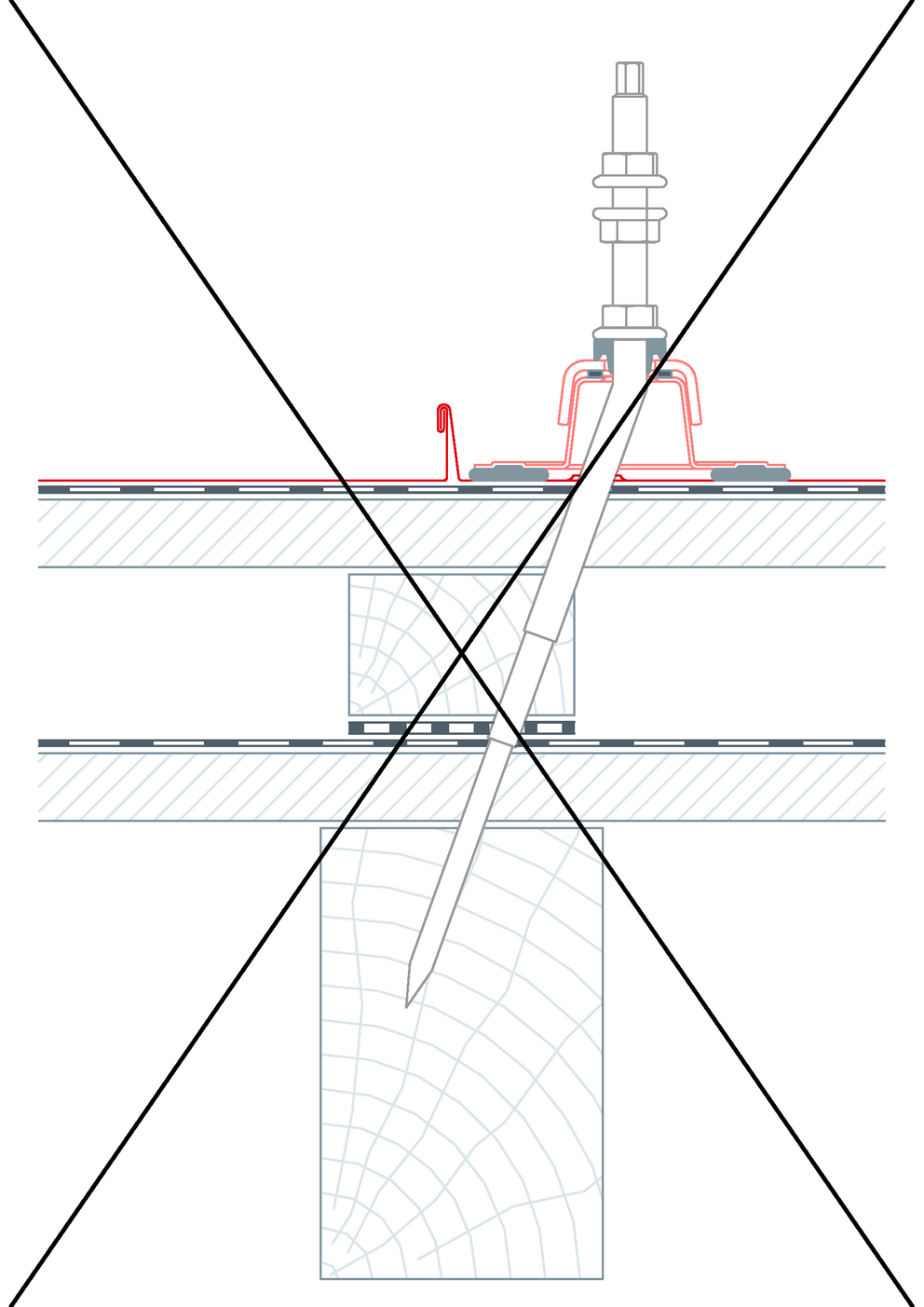

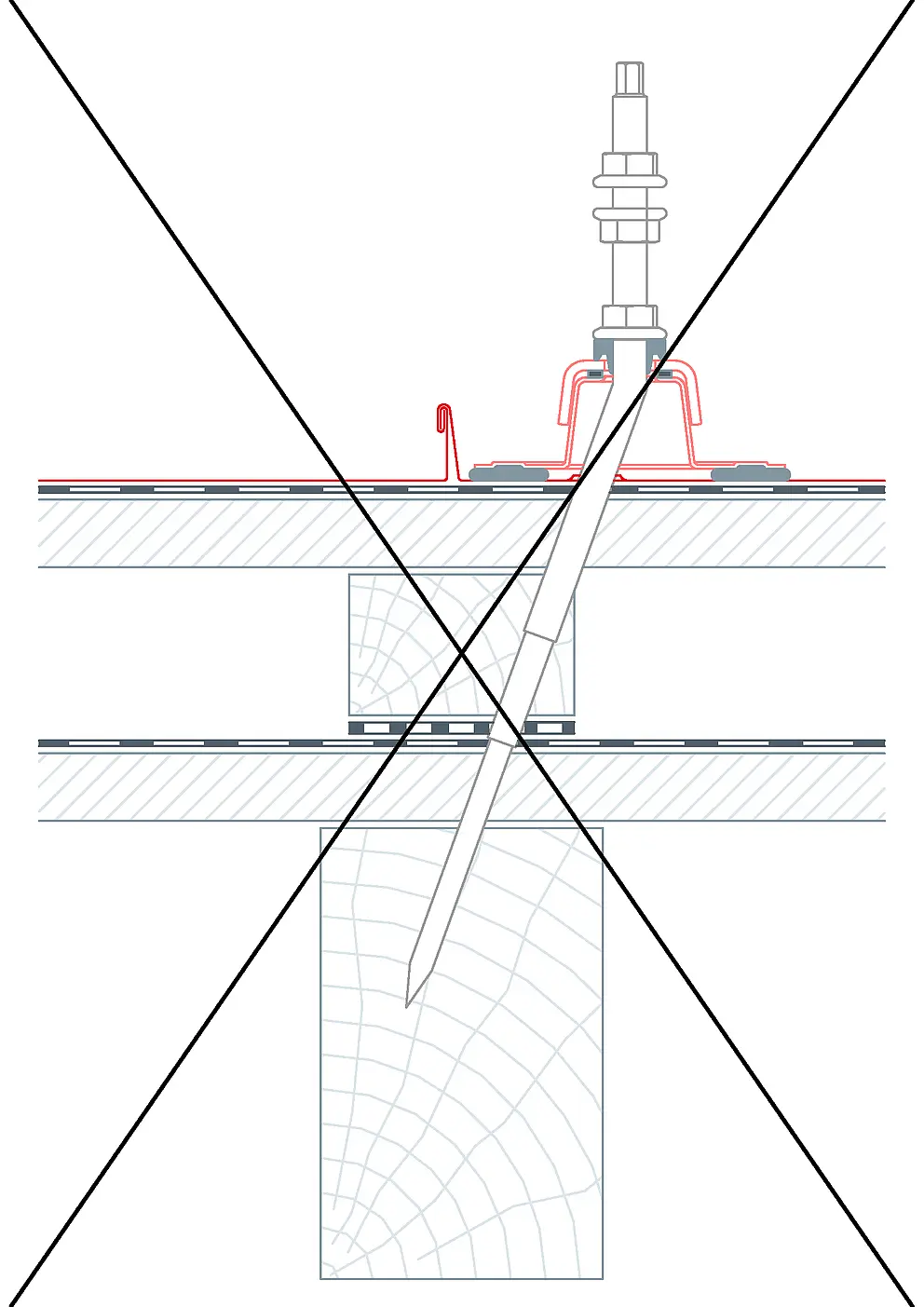

Ein schräges Einschrauben oder Nachbiegen der Schrauben ist nicht zulässig.
