PREVARIO PREFALZ

Problemlose Montage und sicherer Halt auf PREFALZ und FALZONAL® Doppelstehfalzsystemen. Die Längsdehnung der Bahnen wird durch die Montage des PREVARIO PREFALZ nicht beeinträchtigt. Es ist eine Montage auf Winkelstehfalz-, Winkelschiebe- und Winkellangschiebehaft möglich. Der statisch ermittelte Falzabstand sowie der statisch ermittelte maximale Haftabstand sind bei der Montage zu berücksichtigen.

Haftabstand gemäß Windlastberechnung (max. 33 cm)
Verwendung nur in Kombination mit einer nach den gültigen Normen und Fachregeln verlegten PREFALZ oder FALZONAL® Doppelstehfalzeindeckung.
Der PREVARIO PREFALZ ist nur für dachparallele Anlagen ausgelegt (keine Aufständerungen etc.).
Die Ermittlung der genauen Stückzahl kann durch die PREFA Produkttechnik oder durch einen Statiker erfolgen.
Verwendung auch bei Scharen mit 25 mm Haftfreistellung möglich.

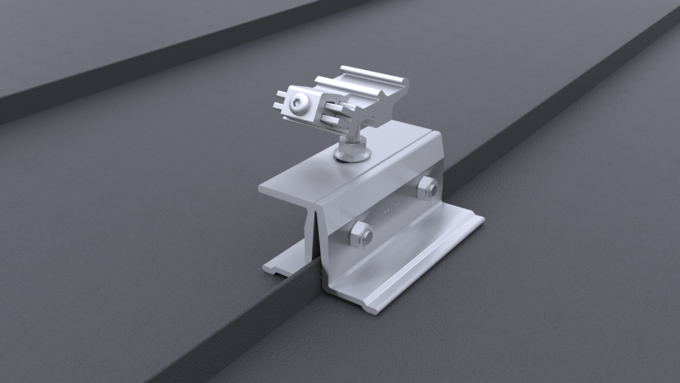

Abbildung - PREVARIO PREFALZ

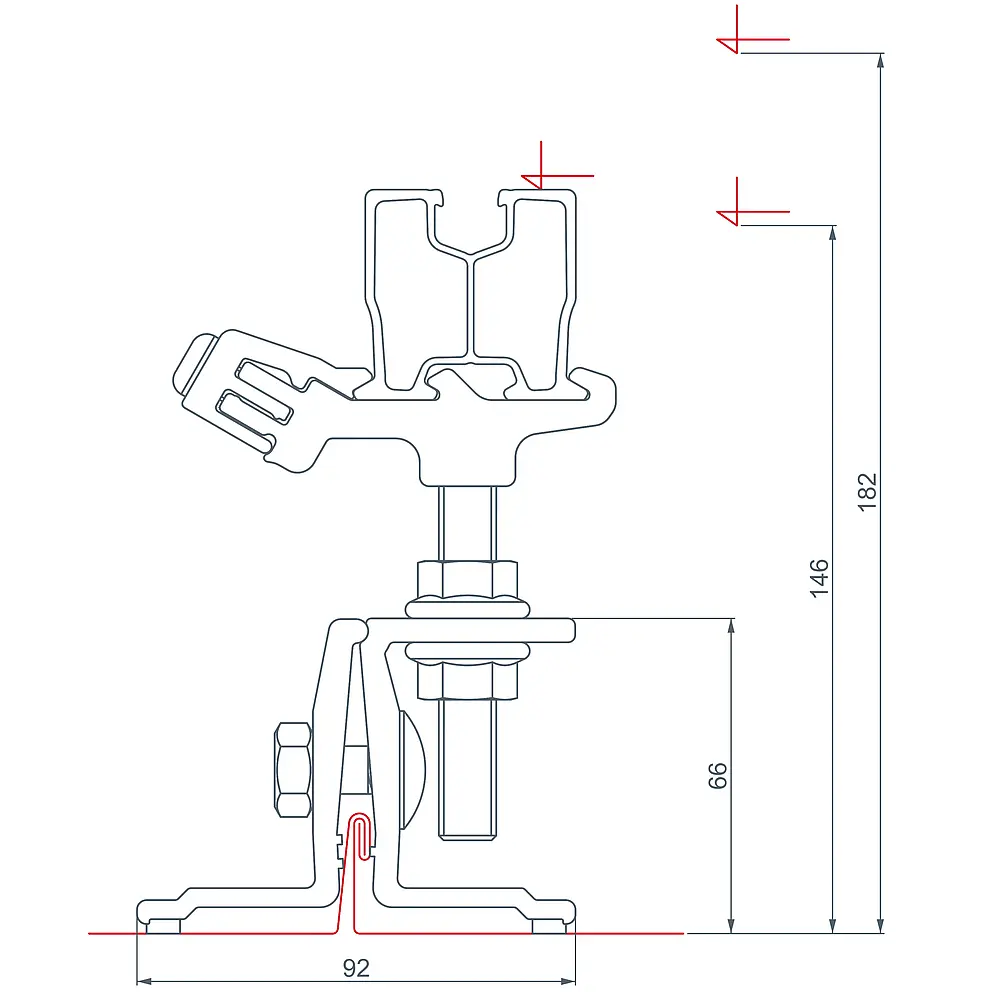

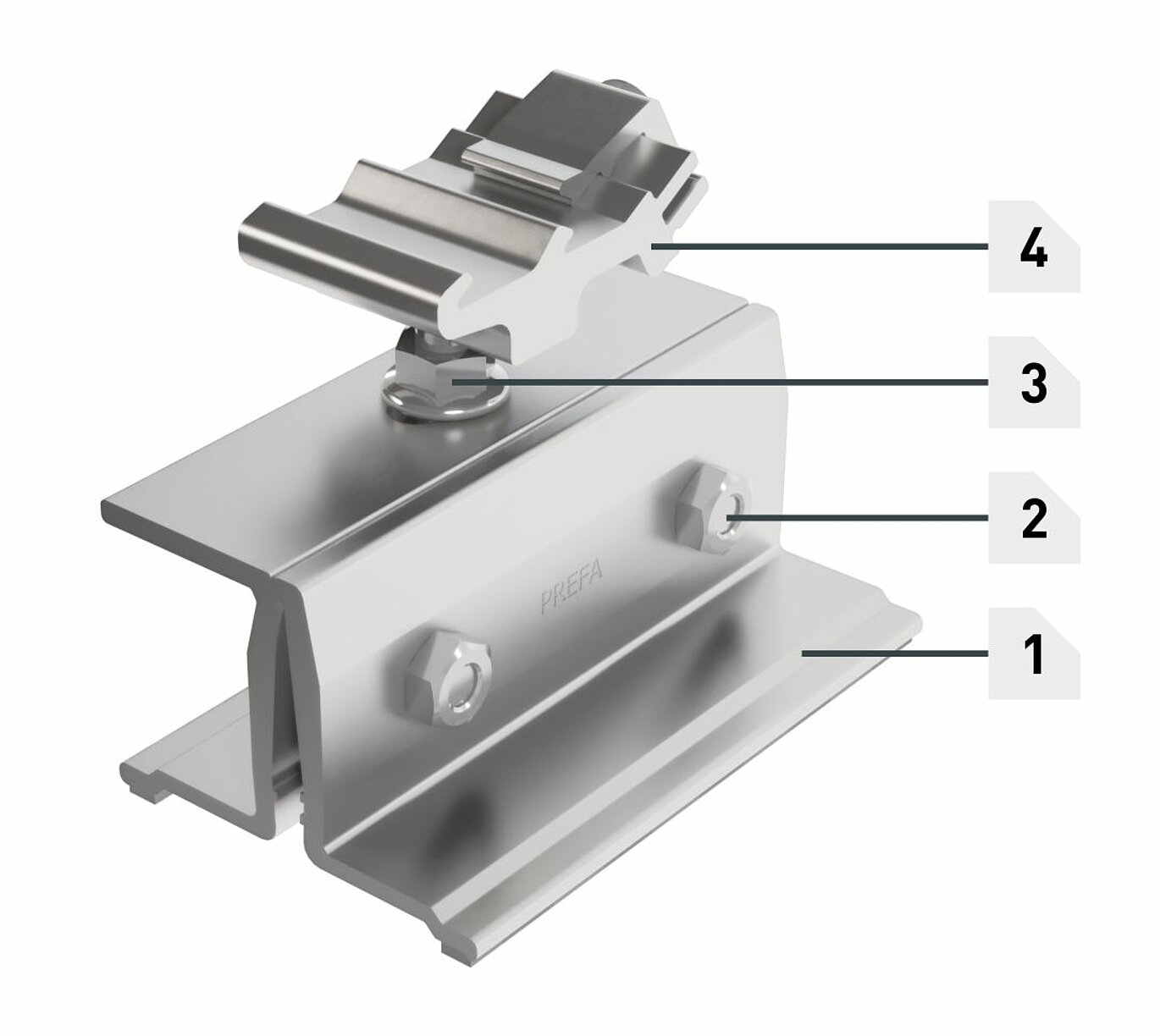

1 PREVARIO PREFALZ
2 Torbandschraube und Mutter M10 (SW 17)
3 Gewindestange mit Mutter M12 (SW 18)
4 Schienenhalter

Verstellbereich	36 mm
Befestigungsmittel	Klemmung auf dem Doppelstehfalz
Farbe	blank
Bestandteile	Schienenhalter (EN AW 6005A T6) Befestigungsschraube M8 x 30, Edelstahl (T40) Gewindestange M12 x 90, Edelstahl 2 Flanschmuttern M12, Edelstahl (SW 18) 2 Torbandschrauben M10 x 25, Edelstahl (SW 17) 2 Sechskantmuttern M10, Edelstahl (SW 17) EPDM Dichtung

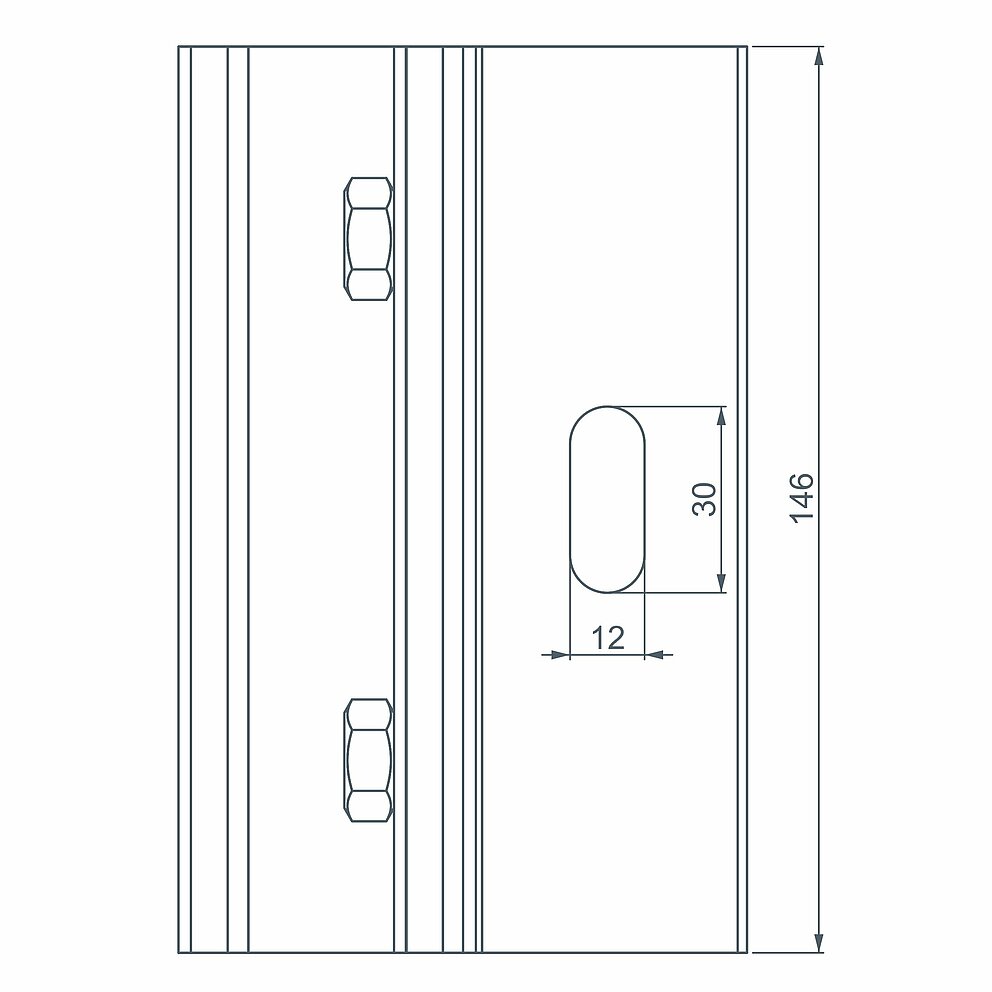

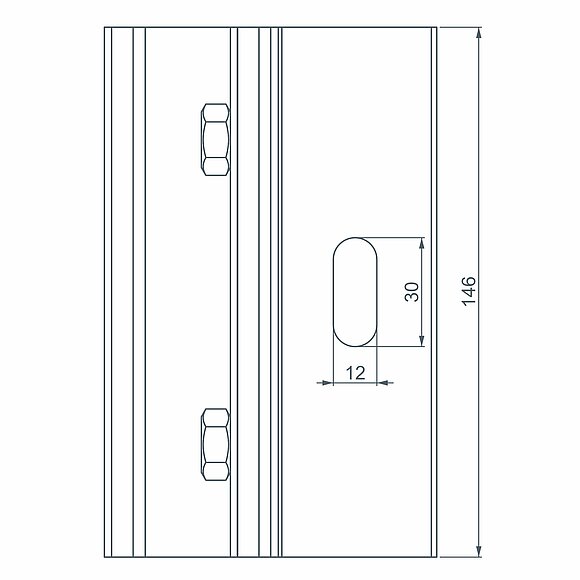

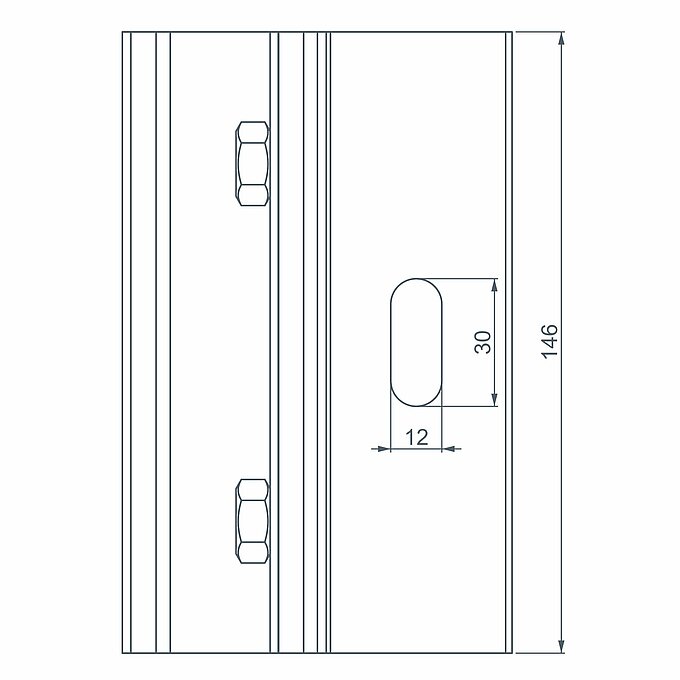

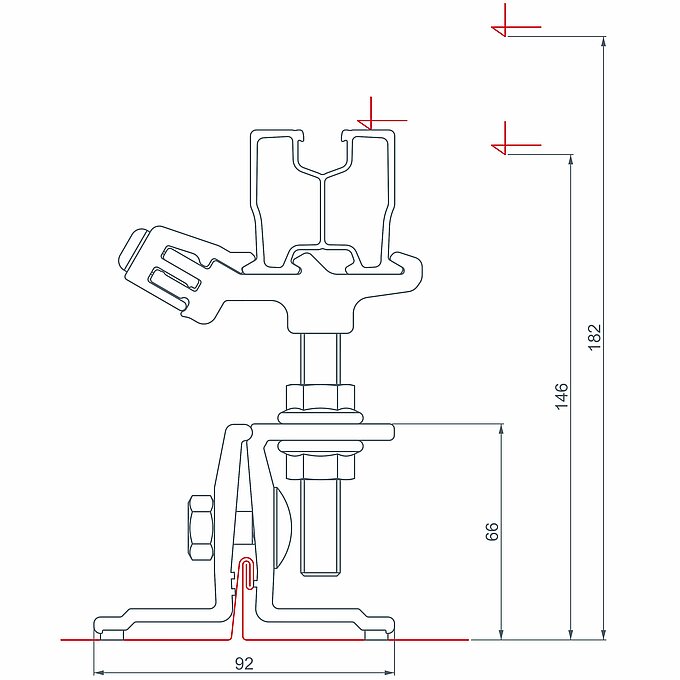

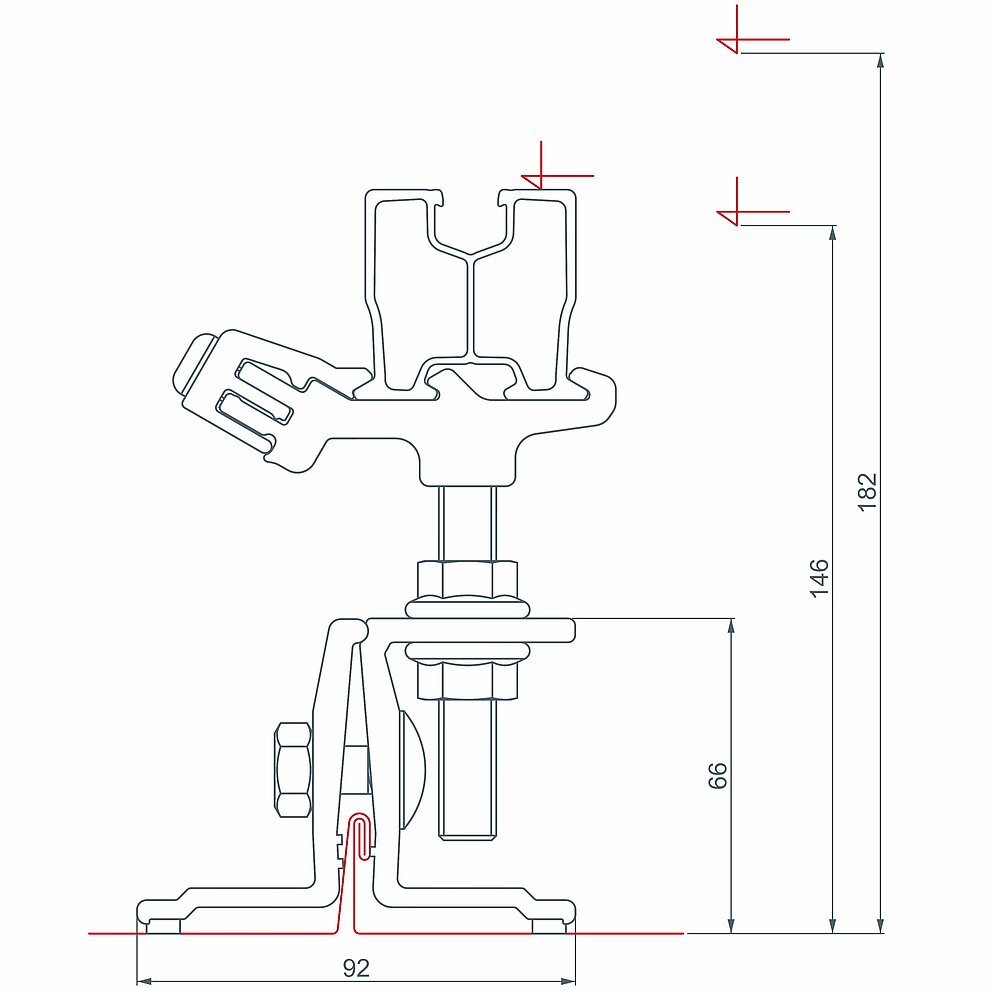

Abbildung - PREVARIO PREFALZ

Anforderungen an die tragende Dacheindeckung:

Doppelstehfalzdeckung aus PREFALZ oder Falzonal
Befestigung der Eindeckung mit PREFA Hafter und PREFA Niro-Rillennagel 28/30 oder 28/25 bzw. mit PREFA Edelstahl Senkkopfschrauben 4,5/30
- Haftabstand gemäß Windlastberechnung (max. 33 cm)
Abstand Dachoberkante zu Oberkante PREFA Profilschiene ≤ 150mm
Abstand zwischen zwei Falzklemmen auf demselben Falz ≥ 400mm

Bemessung der Dachkonstruktion auf die einwirkenden Lasten gemäß den jeweils gültigen Normen.

Im Bereich der Modulfläche darf der maximale Haftabstand von 33 cm Mitte Haft zu Mitte Haft nicht überschritten werden.
Vor dem Aufsetzen des Solarhalters müssen die Schrauben gelockert werden.

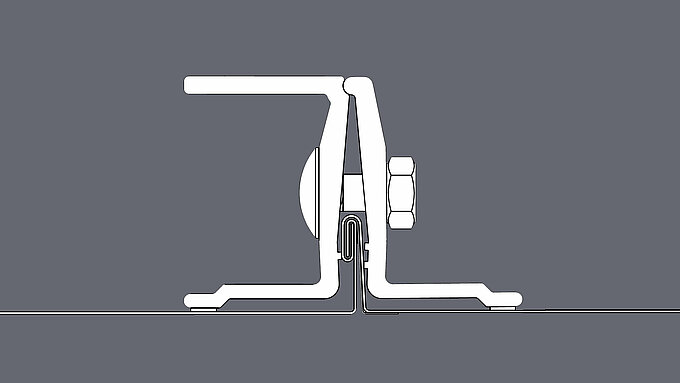

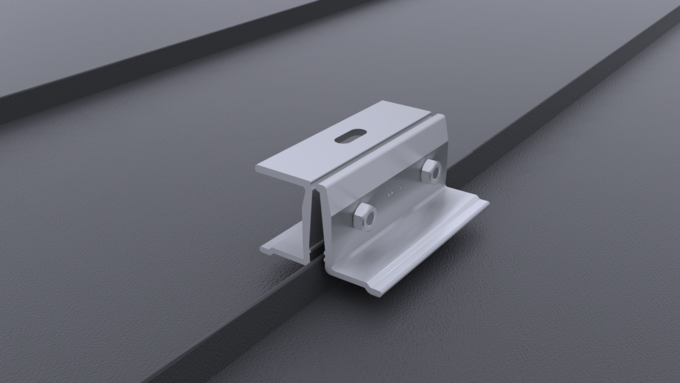

Abbildung - Positionieren des PREVARIO PREFALZ

Auf die Verlegerichtung der Klemme ist zu achten. Die Verlegerichtung des Halters ist so zu wählen, dass die Gewindestange im Anschluss falzseitig angebracht werden kann. Die beiden Edelstahlmuttern mit einem Drehmoment von 35 Nm festziehen (Steckschlüsseleinsatz: SW 17).

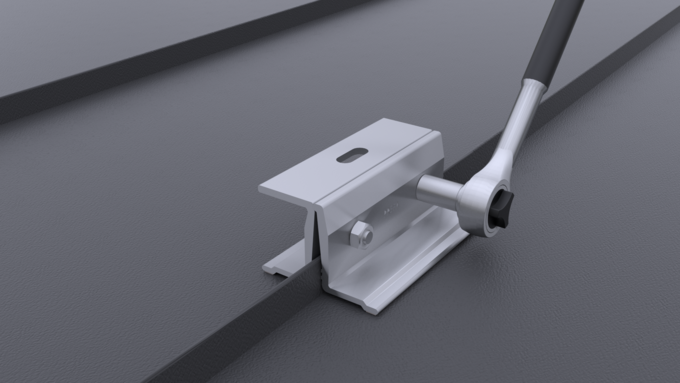

Abbildung - Montage des PREVARIO PREFALZ

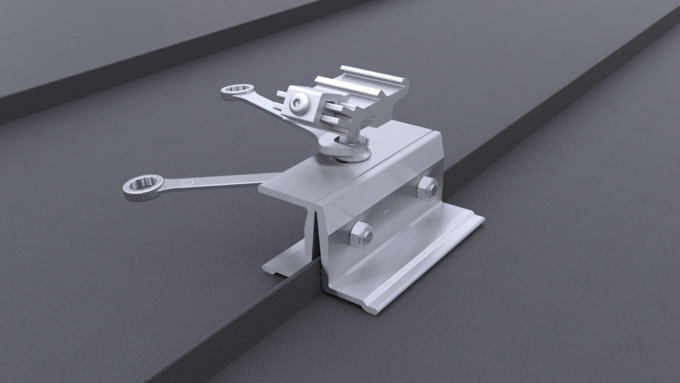

Lockeres Anbringen der Gewindestange inkl. Profilschienenhalter und Kontermuttern. Handfestes Kontern der Muttern für mögliche spätere Höhenverstellung des Profilschienenhalters (Gabelschlüssel: SW 18).

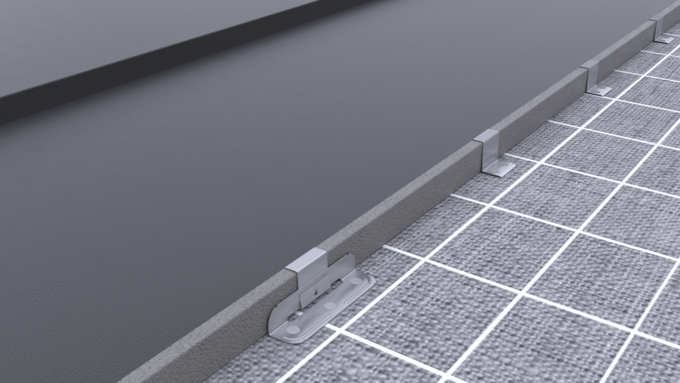

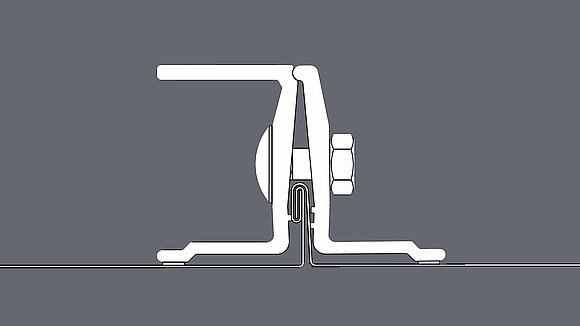

Abbildung - Befestigung des Schienenhalters
