Die folgende Anleitung wurde vereinfacht mit dem PREVARIO 3.S dargestellt, ist jedoch für sämtliche PREFA Solarhalter anwendbar.

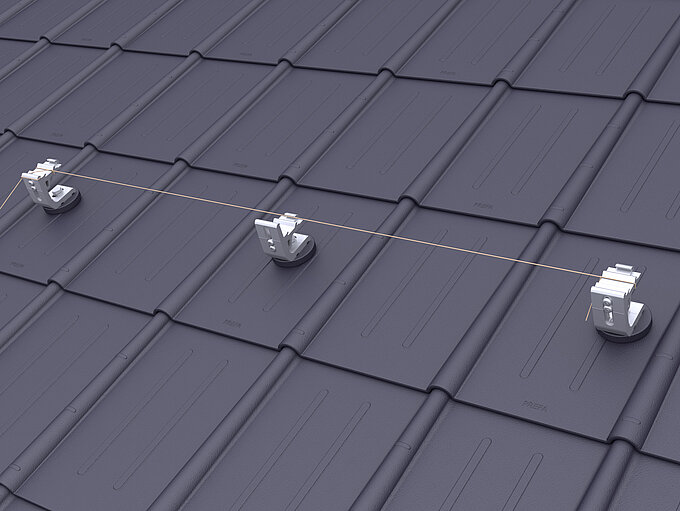

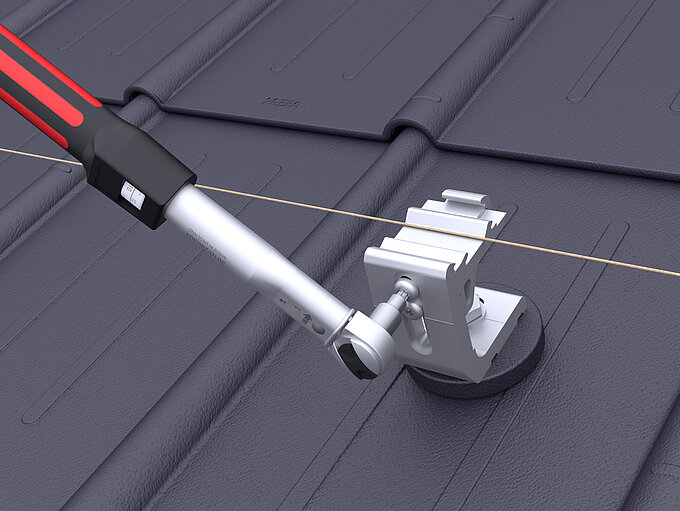

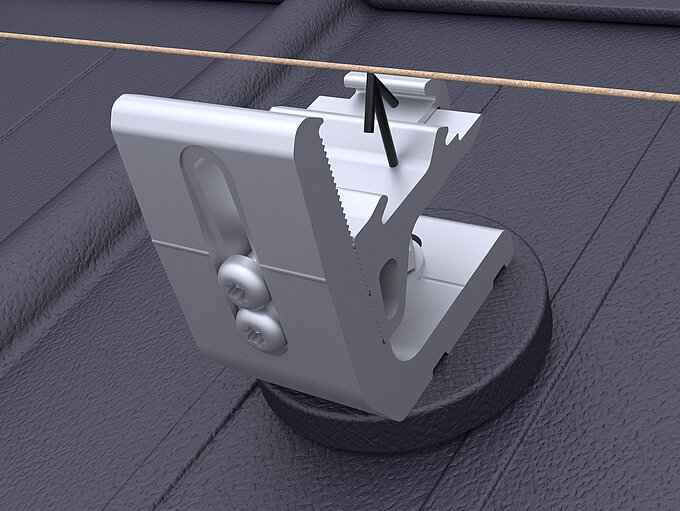

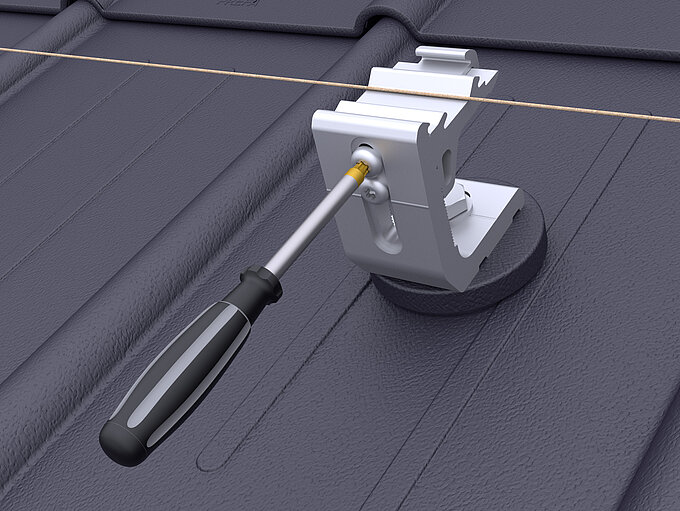

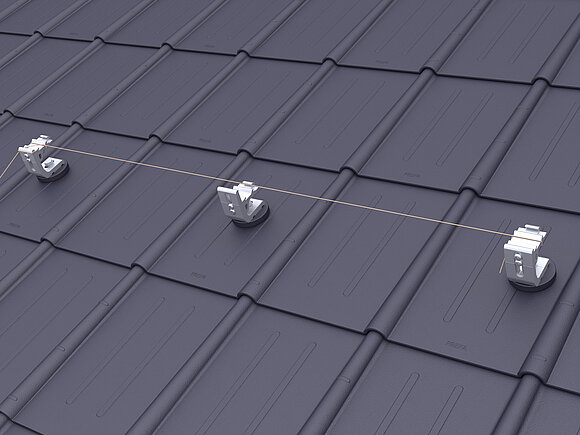

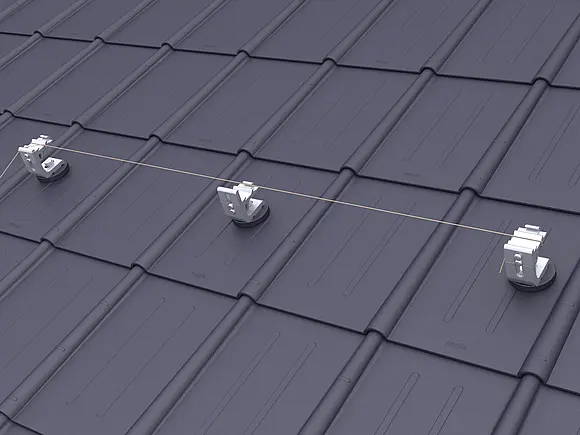

Die Schienenhalter der jeweils außenliegenden PREVARIO 3.S auf mittlere Höhe einstellen. Montageschnur spannen und restliche Schienenhalter dachparallel und in der Höhe ausrichten. Die obere Schraube der bereits ausgerichteten Schienenhalter mit einem Drehmoment von 20 Nm anziehen.

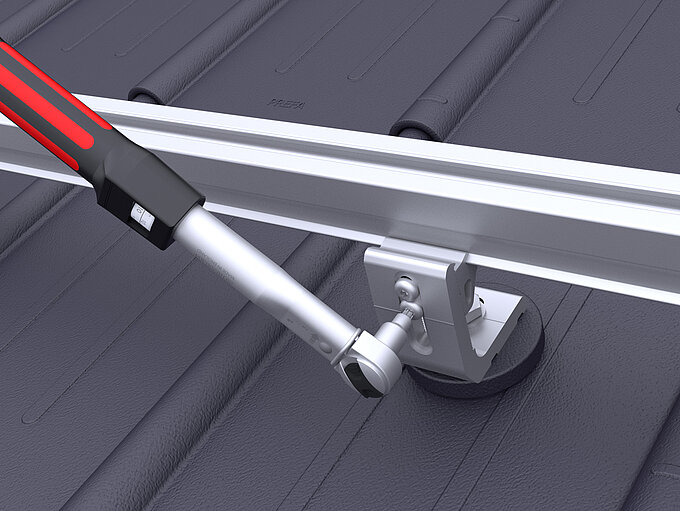

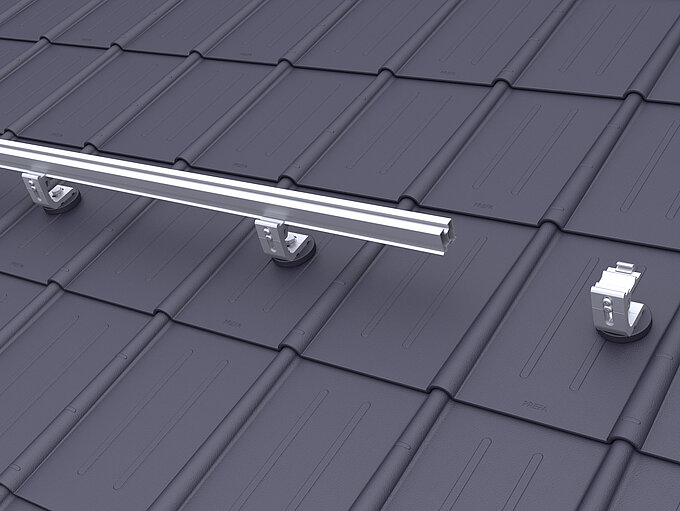

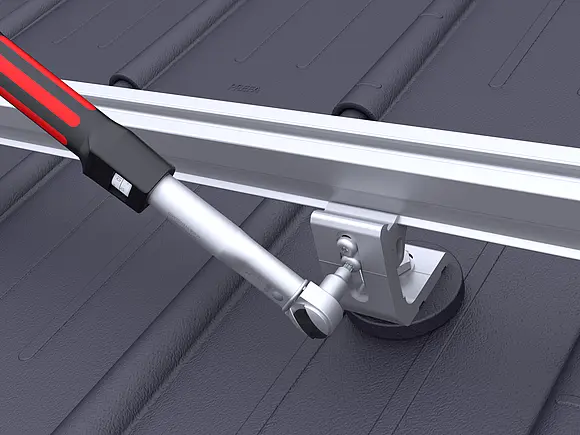

Die Schiene einlegen und die untere Schraube mit einem Drehmoment von 20 Nm anziehen.

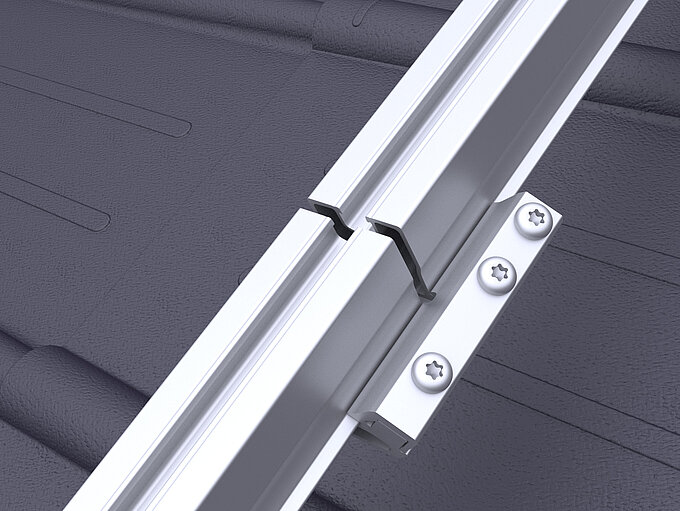

Der Schienenverbinder ist so zu montieren, dass die Befestigungsschrauben firstseitig der Schiene liegen. Hierbei ist der über eine Gravur angezeigte Abstand zwischen den beiden Schienen einzuhalten, um die temperaturbedingte Ausdehnung der einzelnen Schienen zu ermöglichen.

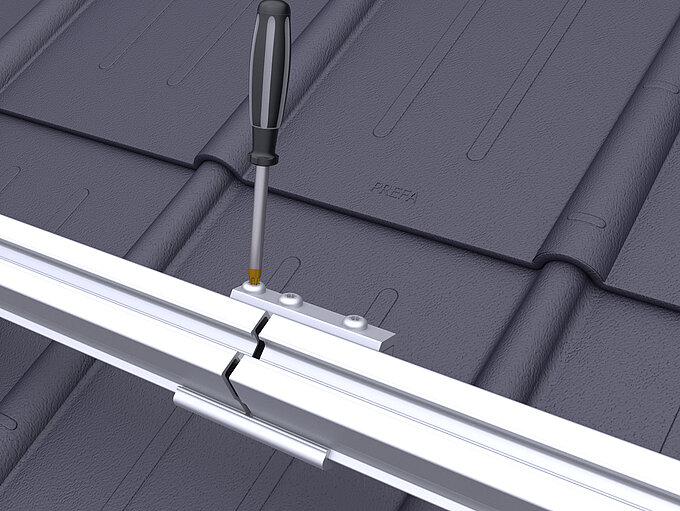

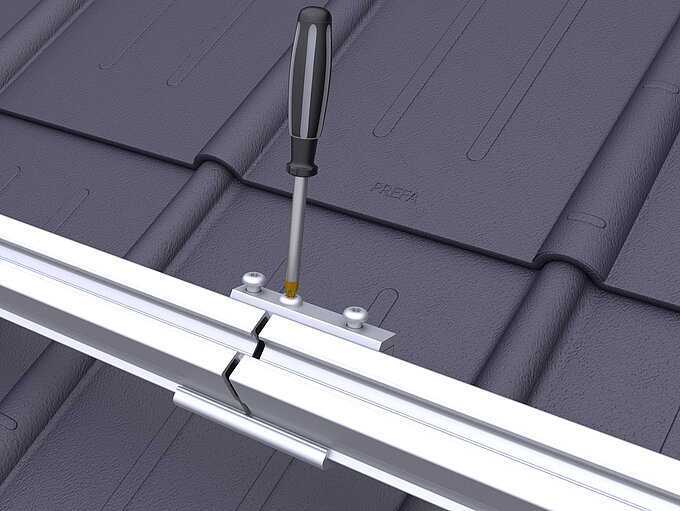

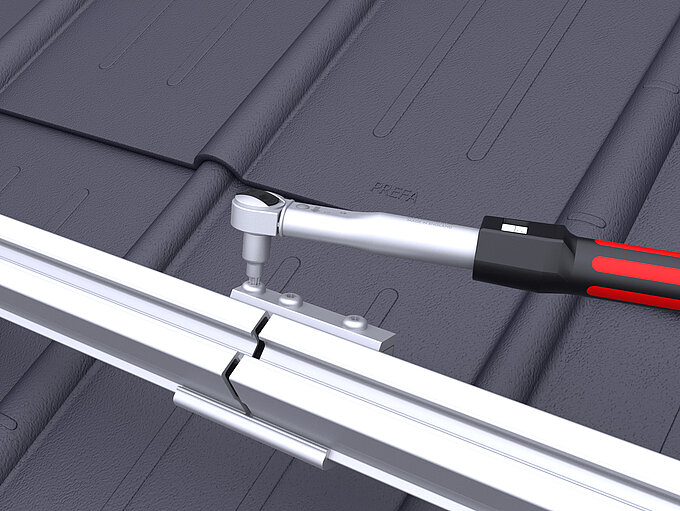

Zur Befestigung zuerst die mittlere Schraube, danach die außenliegenden Schrauben mit einem Drehmoment von 20 Nm anziehen.

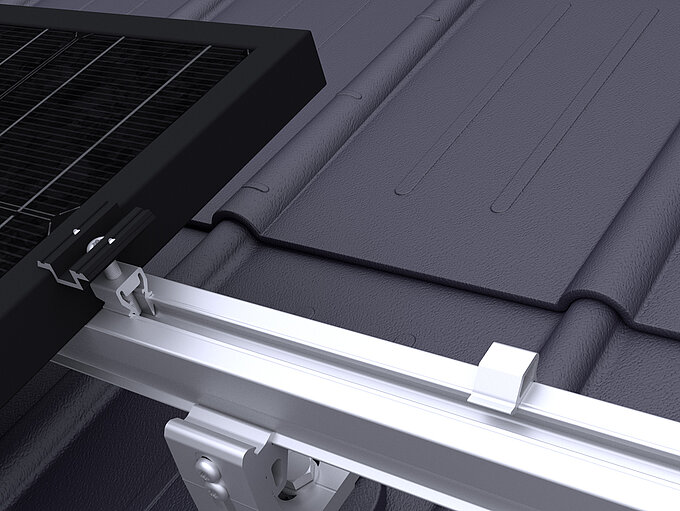

Vor der Modulmontage ist sicherzustellen, dass die Modulabsturzsicherung montiert ist.
Dabei werden in der untersten Modulreihe einer Generatorfläche zwei Modulabsturzsicherungen pro Modul auf die obere (firstseitig liegende) Modulschiene geklemmt.

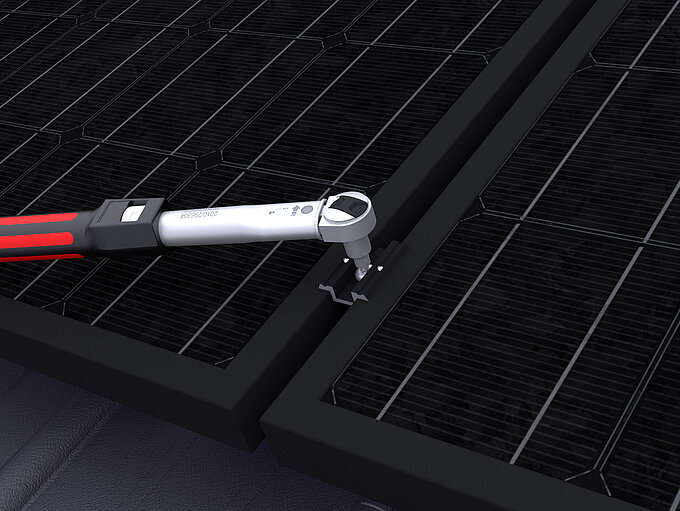

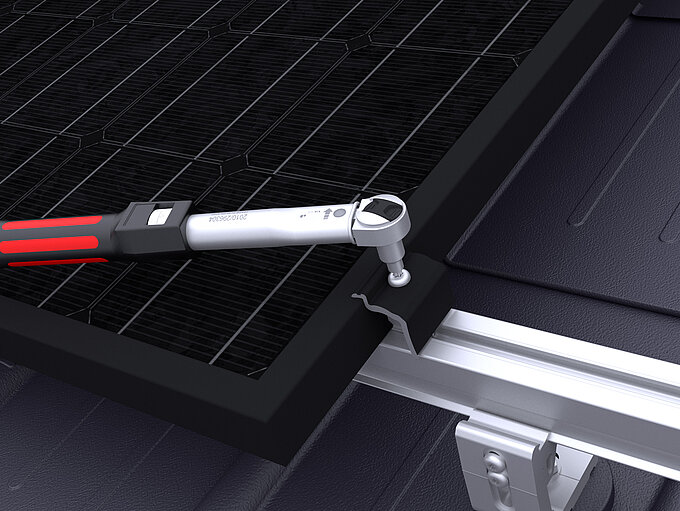

Im Anschluss werden die Module platziert und die Mittel- bzw. Endklemmen mit einem Drehmoment von 15 Nm angezogen.
Die Mittelklemmen stellen über die eingebauten Pins den Potentialausgleich zwischen den Modulen her. Ob diese Art des Potenzialausgleichs für das verwendete Modul zulässig ist oder ob eine zusätzliche Verbindung mittels Anschluss an die Erdungsbohrung notwendig ist, muss mit dem Modulhersteller abgeklärt werden.
Im Falle einer Freigabe sind lediglich die Modulreihen untereinander mittels Erdungsdraht und Erdungsklemme zu verbinden.
