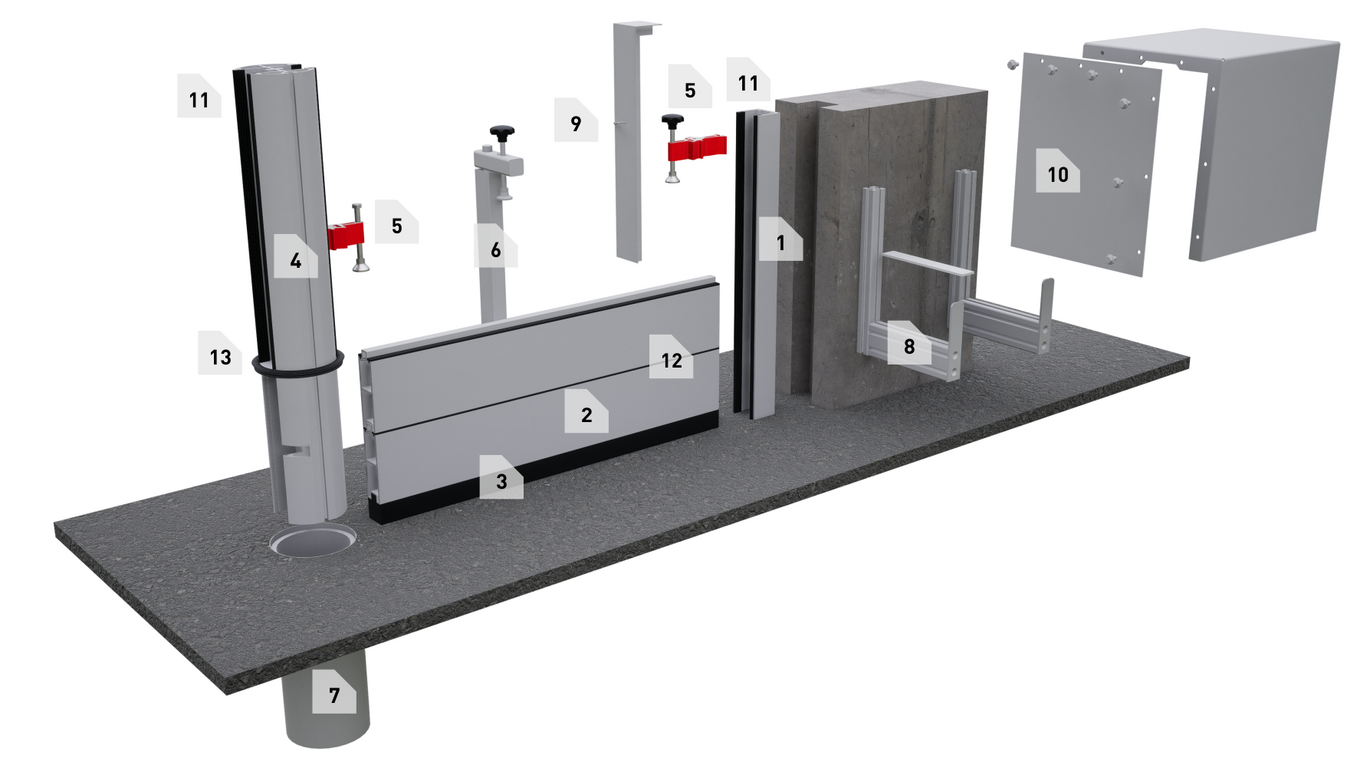

Legende
1. Wandprofil
Als U-Profil oder Grundprofil im tragenden Untergrund in, vor bzw. hinter der Laibung fest verbaut.
2. Dammbalken
Hier abgebildet: unterster Dammbalken mit der Bodendichtung (Nr. 3) verbunden.
3. Bodendichtung
Für die Abdichtung zwischen unterstem Dammbalken und Boden.
4. Mittelsäule (Rundprofil)
Für lange Sperren mit mehreren Feldern werden Mittelsäulen eingesetzt.
5. Spannstück
Zum Spannen der Dammbalken.
6. Niederhalter
Verhindert die vertikale Durchbiegung der Dammbalken und erhöht den Druck auf die Bodendichtung.
7. Bodenhülse
Im Fundament betonierte Hülse zur Aufnahme der Mittelsäule.
8. Wandhalterung
Zur Lagerung der Dammbalken bei Nichtgebrauch.
9. Abdeckung
Zum Abdecken der Wandprofile und zum Schutz der Dichtungen bei Nichtgebrauch.
10. Lagerabdeckung
Zum Abdecken der gelagerten Balken im Außenbereich.
11. Grundprofildichtung
Für die Abdichtung zwischen Wandprofil/Mittelsäule und Dammbalken.
12. Dammbalkendichtung
Für die Abdichtung zwischen den Dammbalken.
13. Dichtung für Deckel und Bodenhülse
Für die Abdichtung zwischen Mittelsäule/Deckel und Bodenhülse.
Dammbalken |
System 25 |
System 50 |
System 80 |
Stärke |
25 mm |
50 mm |
80 mm |
Gewicht |
2,99 kg/m |
5,6 kg/m; 4,12 kg/m |
7,78 kg/m |
Balkenhöhe |
200 mm |
150 mm / 200 mm |
200 mm |
Nut |
17 mm |
15 mm |
15 mm |
Mittelsäule |
|
Durchmesser |
140 mm / 185 mm |
Höhe |
750 mm - 2.150 mm |
System |
50 oder 80 mm |
