Schablone für die Positionierung der Bodenhülse bei Vario Rundprofilen

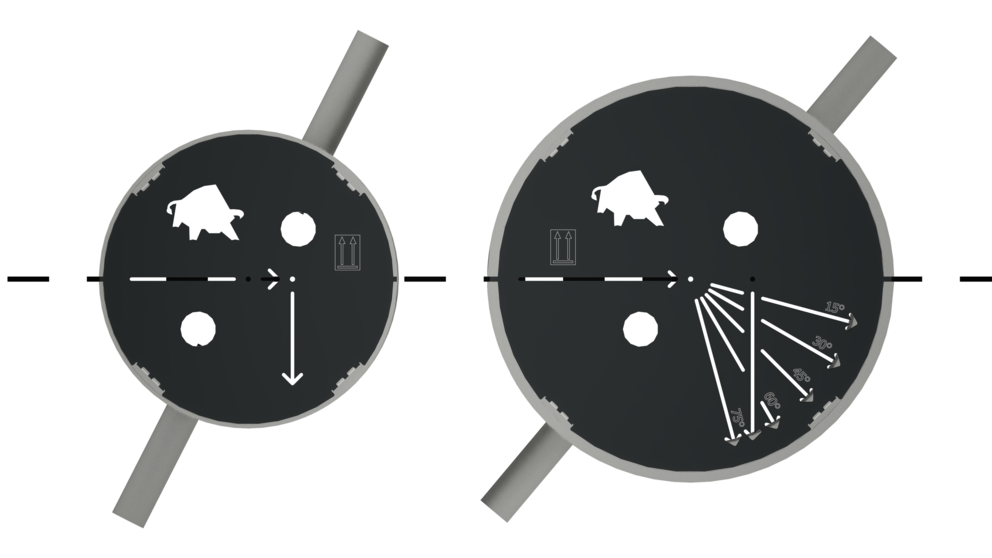

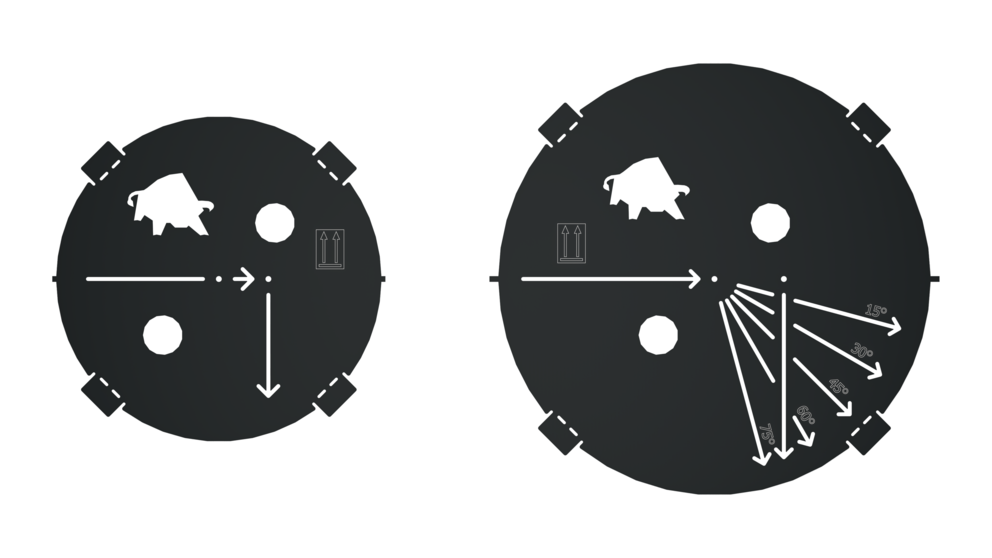

Schablone „klein" & Schablone „groß"
Zur Positionierung und Ausrichtung der kleinen bzw. großen Bodenhülse empfiehlt PREFA die Verwendung der zugehörigen Schablone, auf der auch alle Winkelvarianten eingraviert sind.

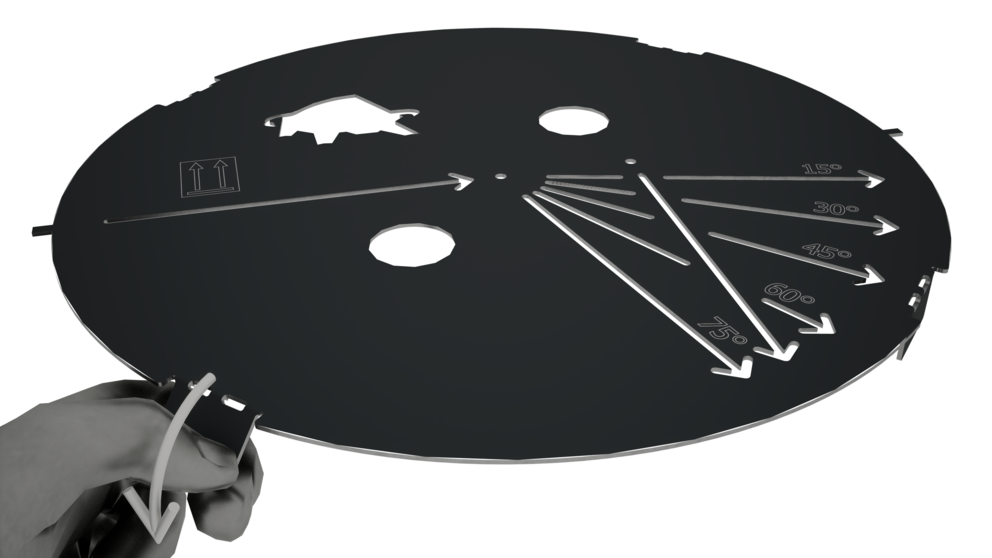

Abkanten der Auflagelaschen
Damit die Schablone oben bündig abschließt, werden die vier Auflagelaschen vor der Verwendung „von Hand" um 90° nach unten gebogen.

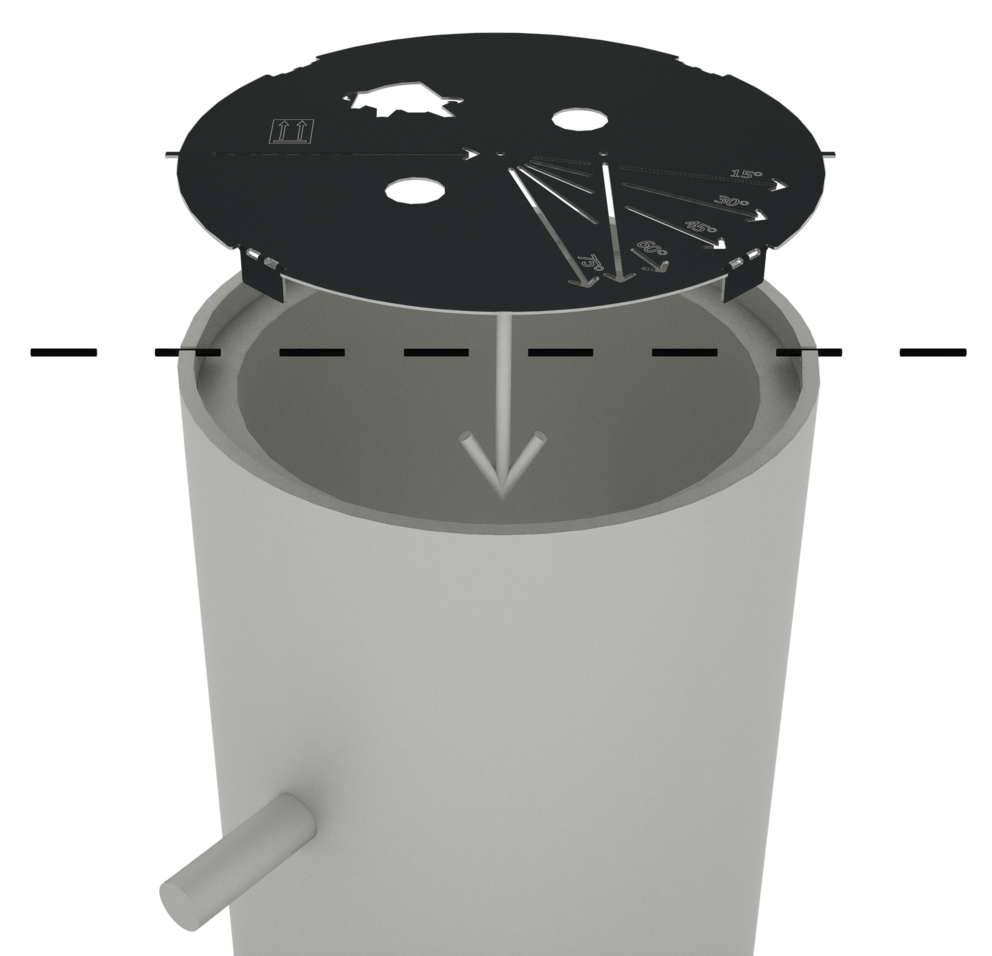

Einsetzen der Schablone
Nun kann die beliebige Schablone in die Bodenhülse eingesetzt werden. Wenn darauf geachtet wird, dass auch die beiden „Zentriernasen" perfekt in die Nut der Bodenhülse eingreifen, kann davon ausgegangen werden, dass die Schablone korrekt eingesetzt wurde.

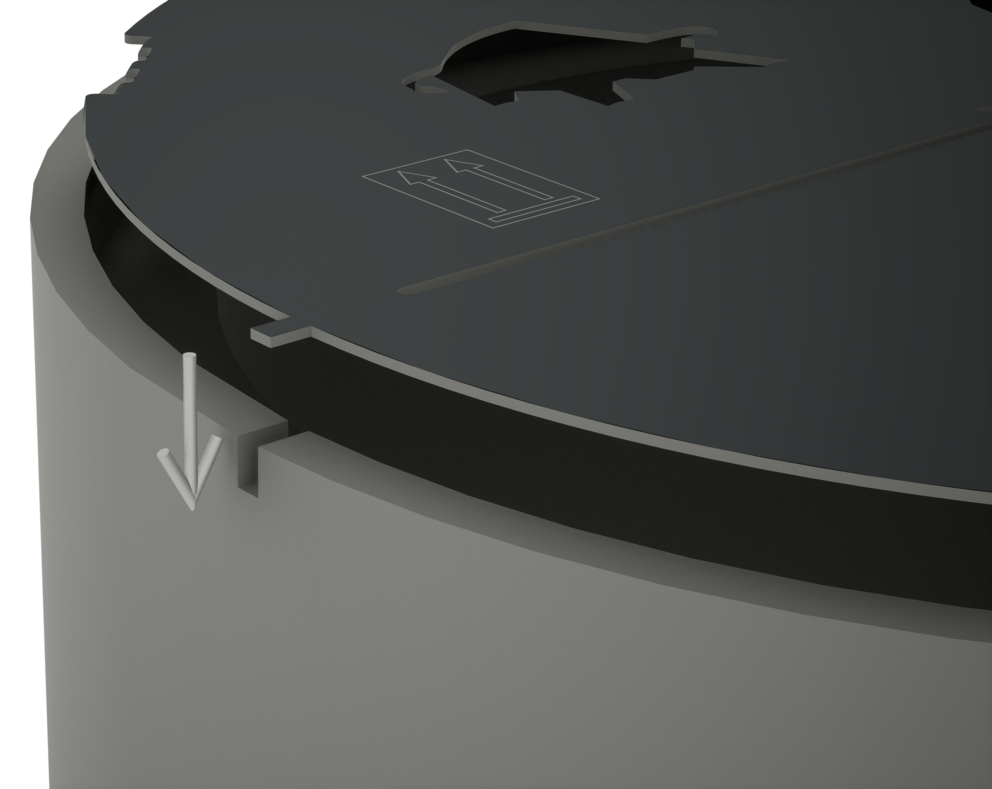

Draufsicht der korrekt eingesetzten Schablone
Nach erfolgreicher Handhabung der gewünschten Schablone kann nun die Bodenhülse winkelig feinjustiert und ausgerichtet werden.
