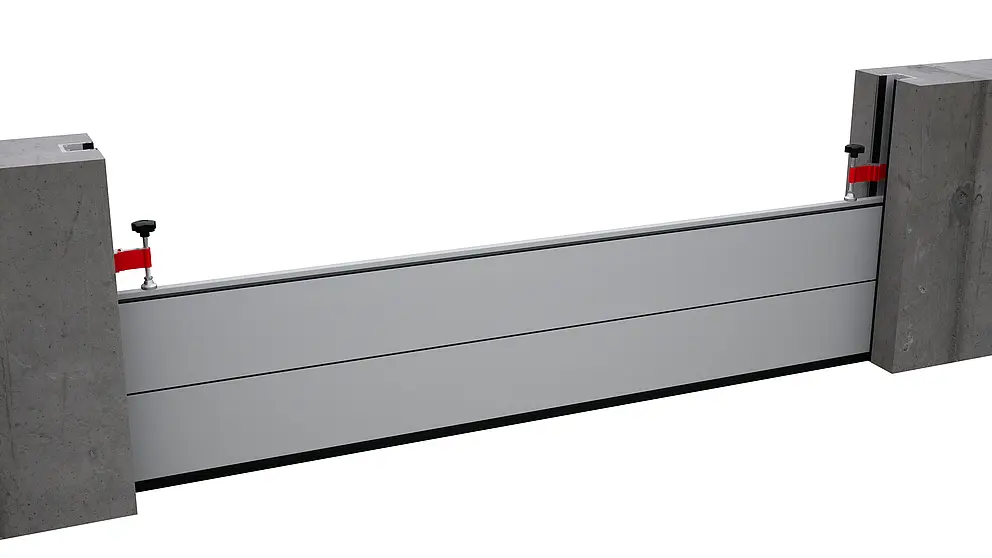

Montagevariante „In der Laibung (Bündig)"

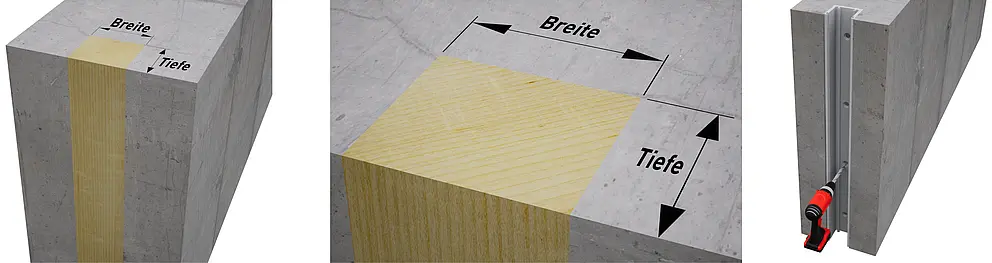

Die Ausnehmung ist mit einer Aussparung / einem Platzhalter (U-Profilmaß +5 mm) herzustellen.
Sämtliche Unebenheiten müssen durch einen Glattstrich aus geeignetem Material ausgeglichen werden.
U-Profil in die Ausnehmung setzen, Bohrlöcher markieren und bohren.

Hinweis

Der Hochwasserschutz darf nur auf tragende Wandkonstruktionen montiert werden!

Zwei Raupen aus wasserdichter und dauerelastischer Dichtmasse auf der Rückseite des U-Profils anbringen.
Bei direktem Kontakt mit Beton wird ein Schutzanstrich auf der Rückseite des U-Profils empfohlen.
Raupe aus Dichtmasse auf der Unterseite des Grundprofils anbringen.
Beim Einschrauben des U-Profils in die M8/M10 Senkkopf Bohrlöcher auf ein bündiges Abschließen der Schraubköpfe achten.

Vorsicht!

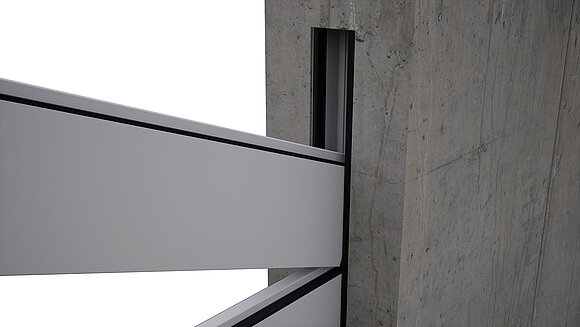

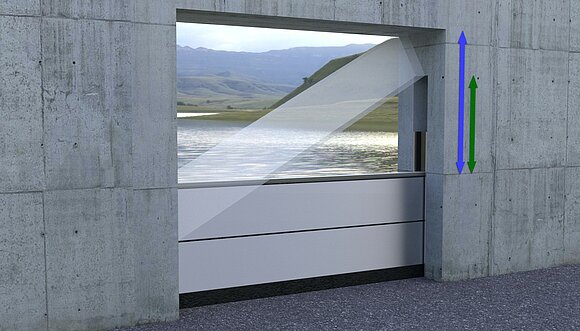

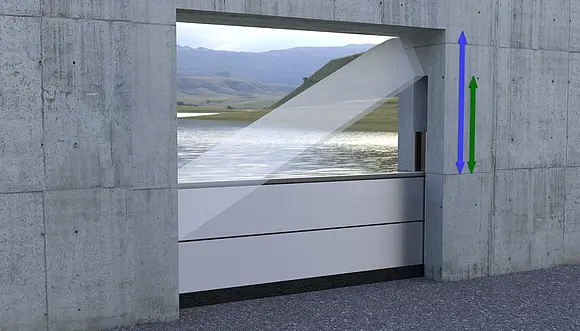

Bei der Montagesituation „In der Laibung (bündig)” und oben geschlossenem Mauerwerk ist ein Freiraum zum Einfädeln der Dammbalken zu berücksichtigen!

Hinweis!

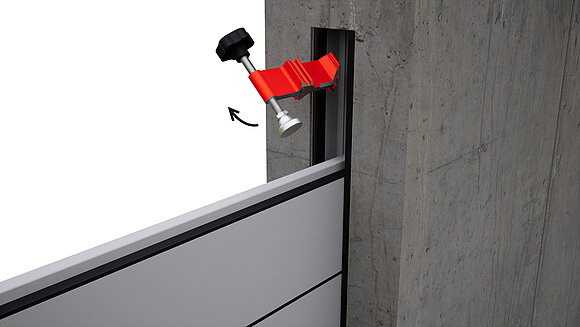

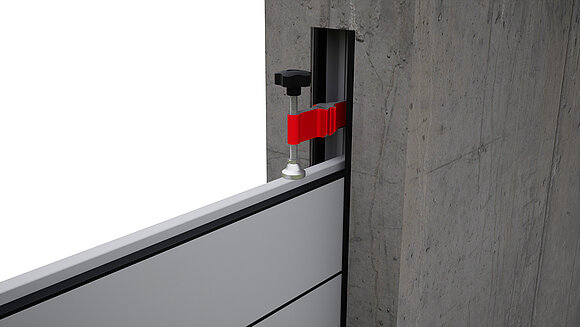

Für diese Montagesituation ist auch ein Spannstück zum seitlichen Eindrehen erhältlich!
