Das verdeckt befestigte Nut- und Feder-Montagesystem für die Profilwelle und dem Zackenprofil besteht aus dem Gleithaft und einer Spezialschraube für eine Holz-, Stahl und Alu-Unterkonstruktion.
Spezialschraube für Aluminium-Unterkonstruktion Befestigung auf Aluminium-Tragprofil (L- oder T-Profil) |

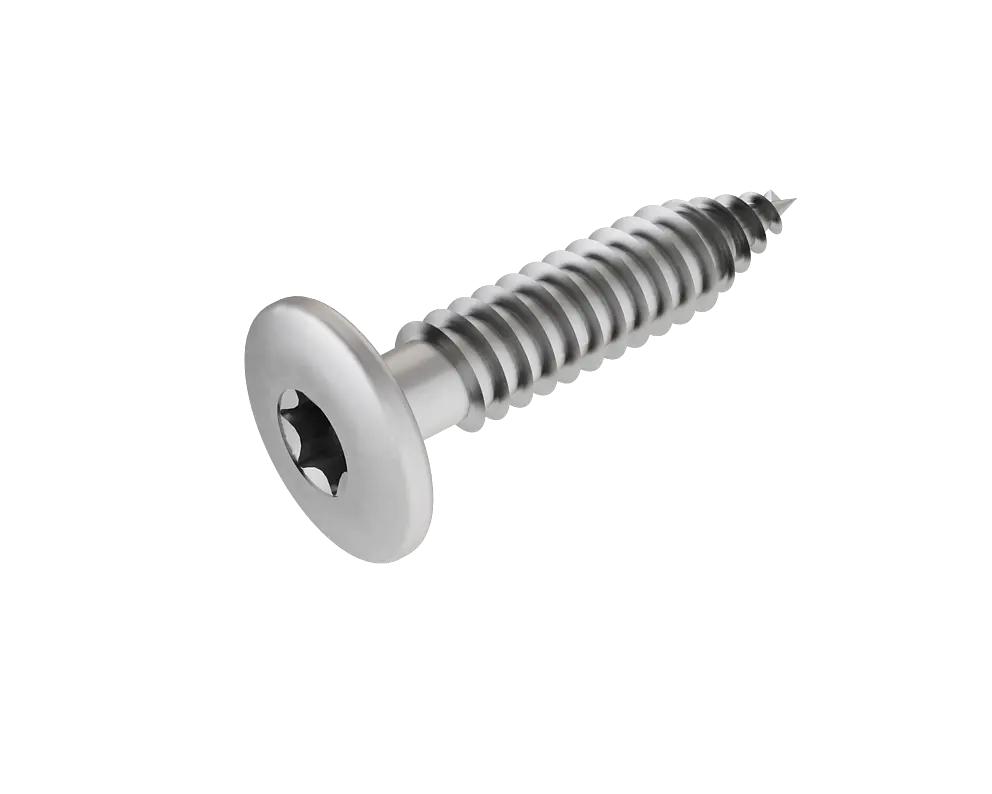

Spezialschraube für Stahl-Unterkonstruktion Befestigung auf Stahlprofilblechen 0,4-1,0 mm |
Spezialschraube für Holz-Unterkonstruktion Befestigung auf Holzunterkonstruktion |
Balkonniete Edelstahl mit Edelstahl-Dorn |

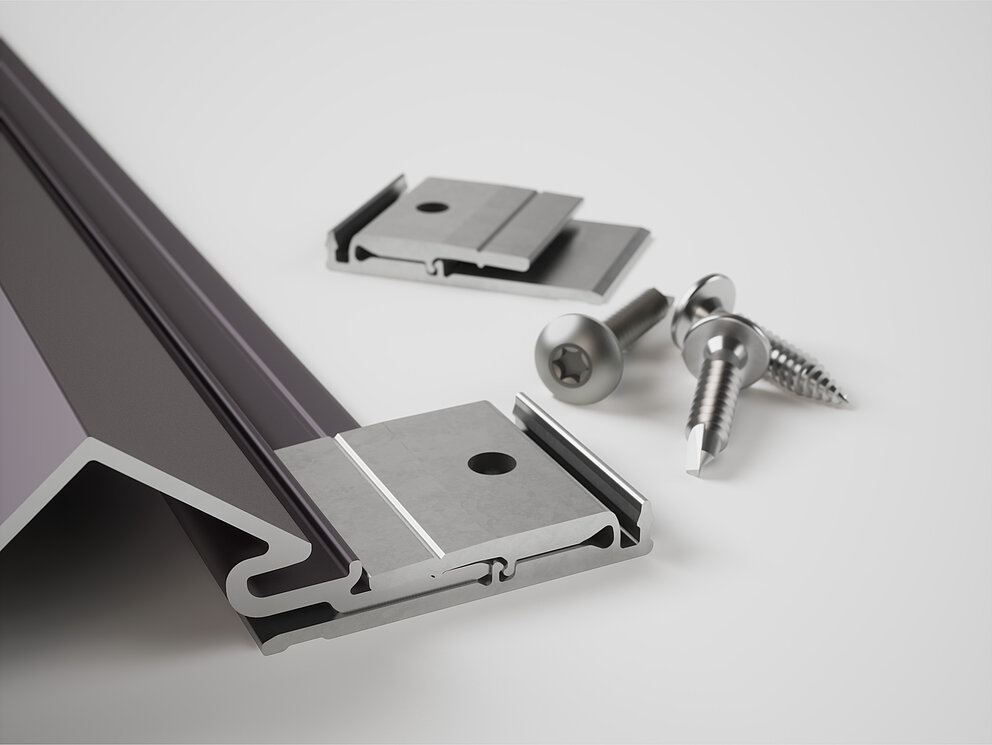

Gleithaft für Strangpressprofile Zur dehnungsgerechten Befestigung |

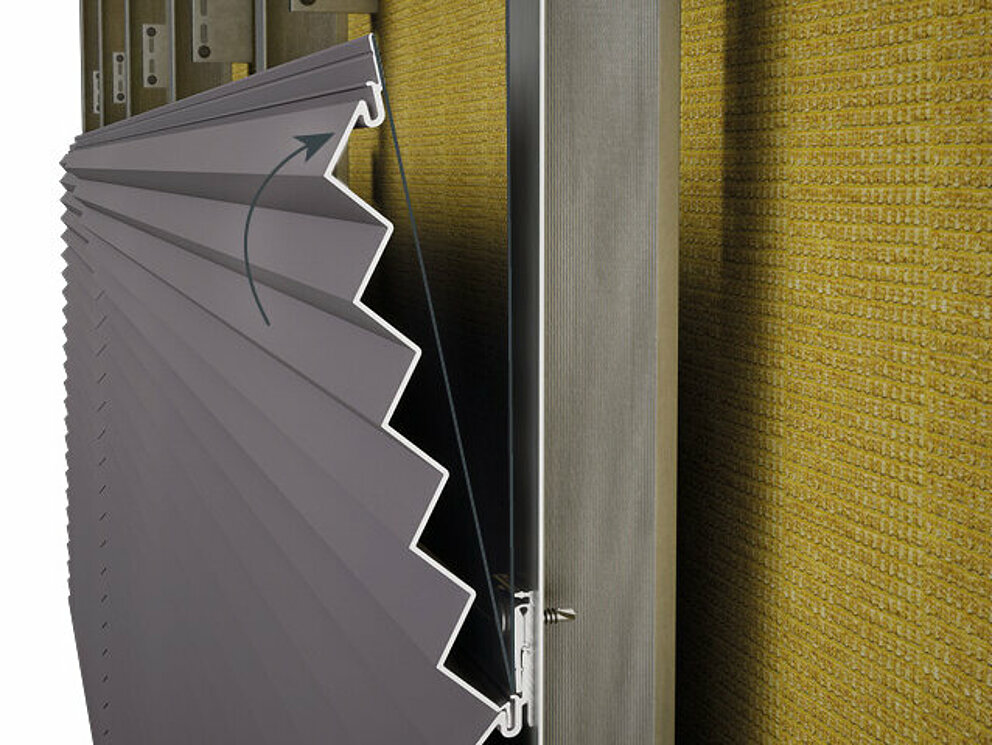

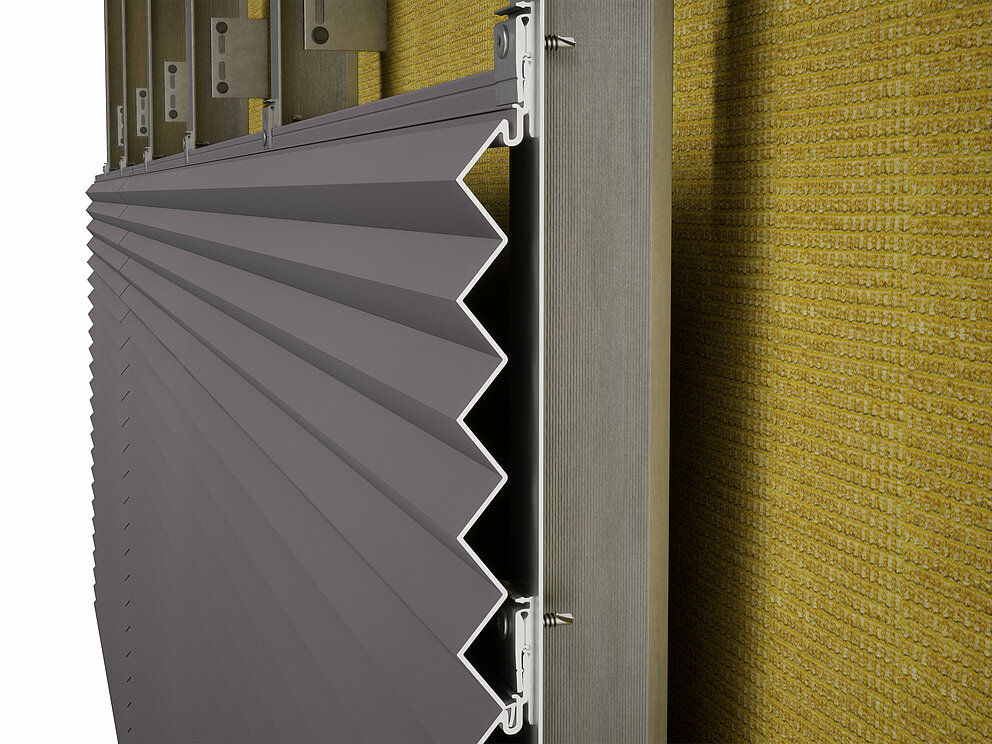

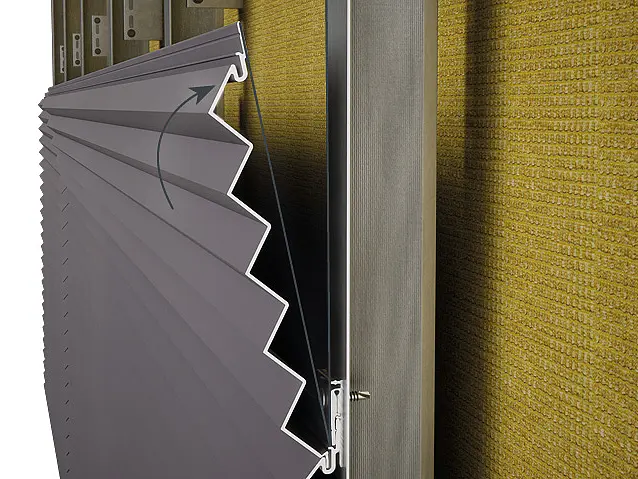

Setzen Sie das Strangpressprofil mit leichter Neigung von der Unterkonstruktion weg in die Nut des bereits vormontierten Startprofils bzw. in das darunterliegende Profil ein. Sobald es mit der Federseite vollständig in der Nutseite eingerastet ist, drücken Sie das Profil an die Tragprofile der Unterkonstruktion und beginnen Sie mit der Befestigung.

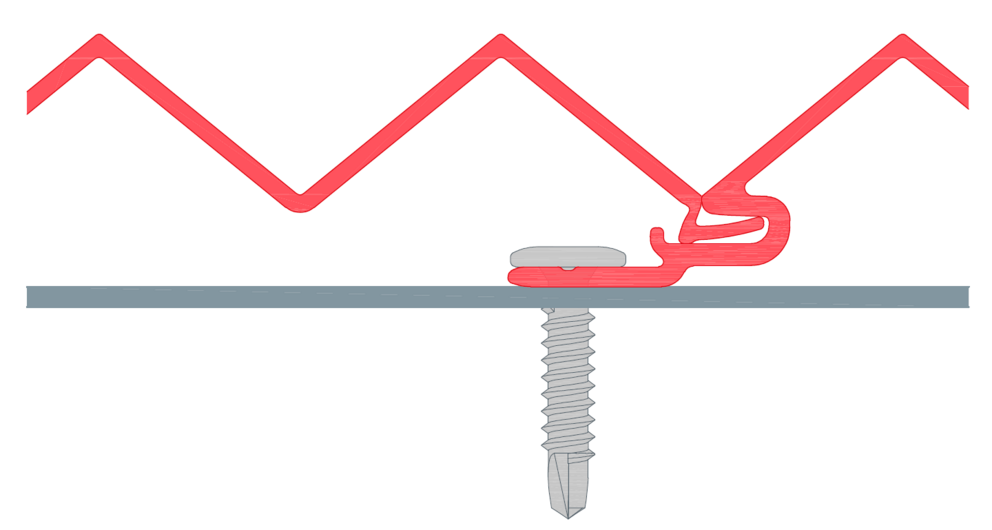

Profile bis ≤ 2.500 mm können auch direkt an der Unterkonstruktion entlang der Bohrrille befestigt werden.

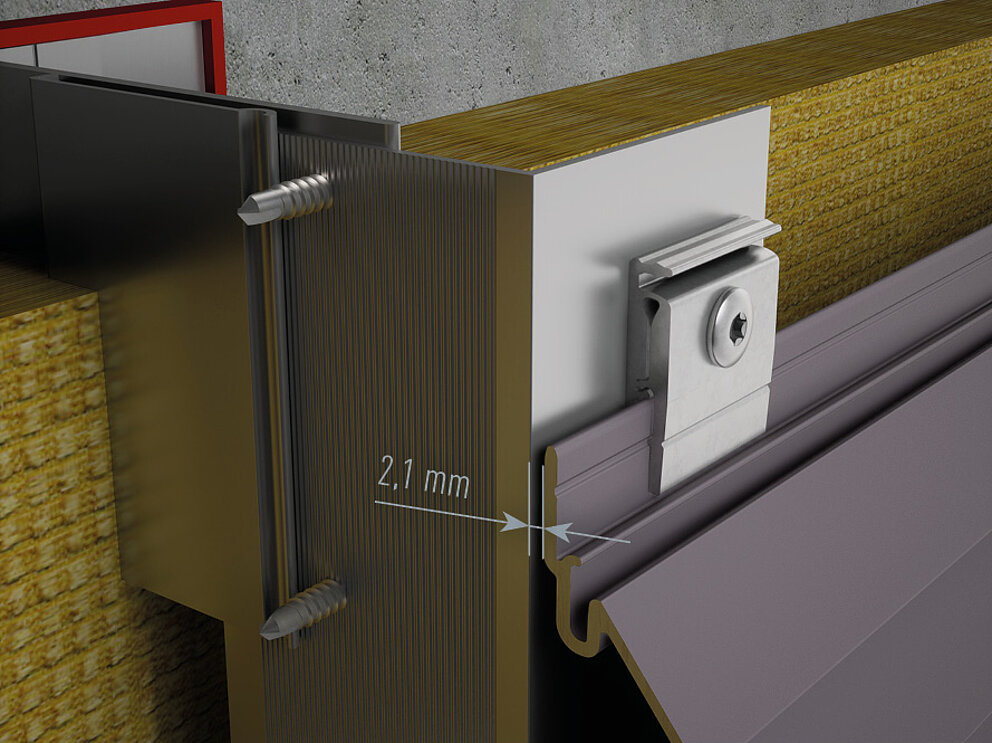

Wenn die Montage der Profile ohne Gleithaft erfolgt, muss auch das Startprofil ohne Gleithaft befestigt werden, um die Distanz zum Unterkonstruktions-Tragprofil beizubehalten, die durch die Bauhöhe des Gleithafts von 2,1 mm vorgegeben ist.
Hinweis
Eine kombinierte Montage von Profilen mit und ohne Gleithaft ist nicht zulässig, da durch die Bauhöhe des Gleithafts (2,1 mm) unterschiedliche Montageebenen entstehen.

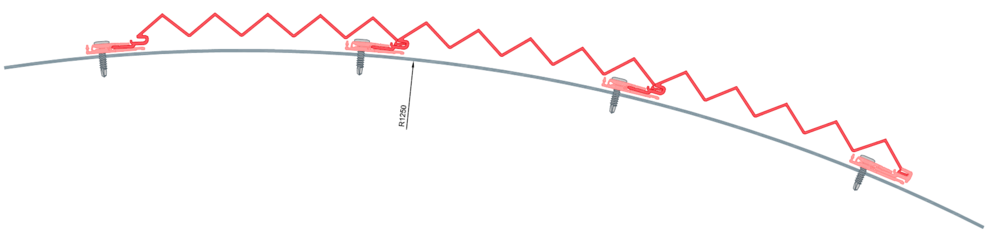

PREFA Strangpressprofile können auch bei vertikaler Profilverlegung auf gerundetem Untergrund montiert werden. Hierbei ist für die Baubreite von 200 mm der Mindestradius von r ≥ 1.250 mm einzuhalten.
Hinweis
Das horizontale Runden der Profile ist aufgrund der Profilgeometrie nicht möglich.

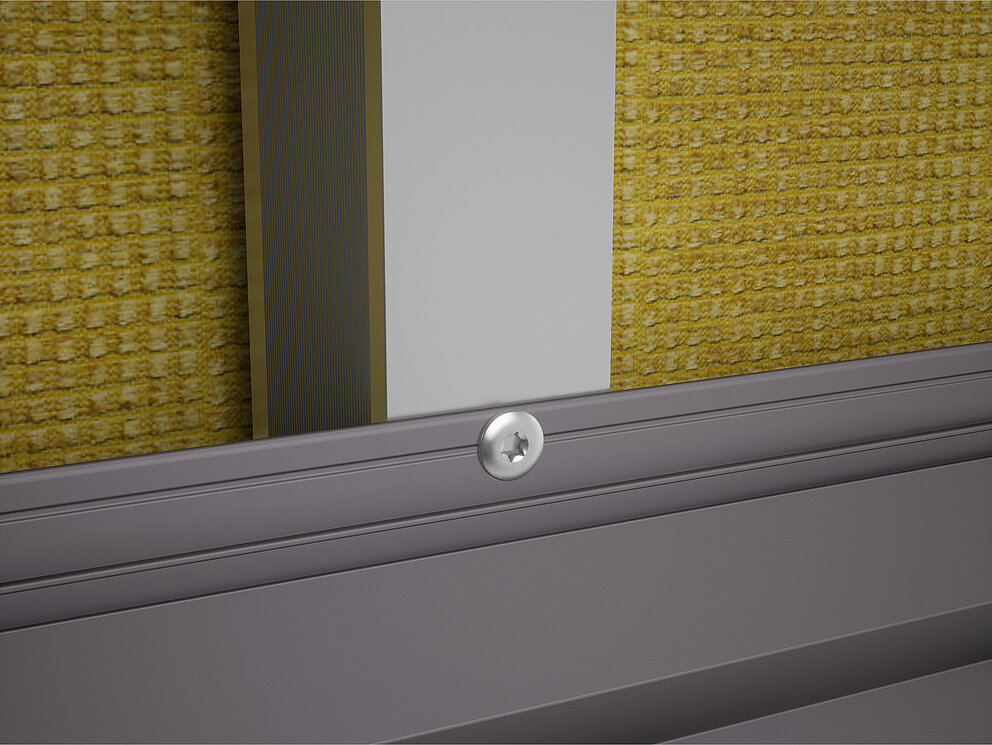

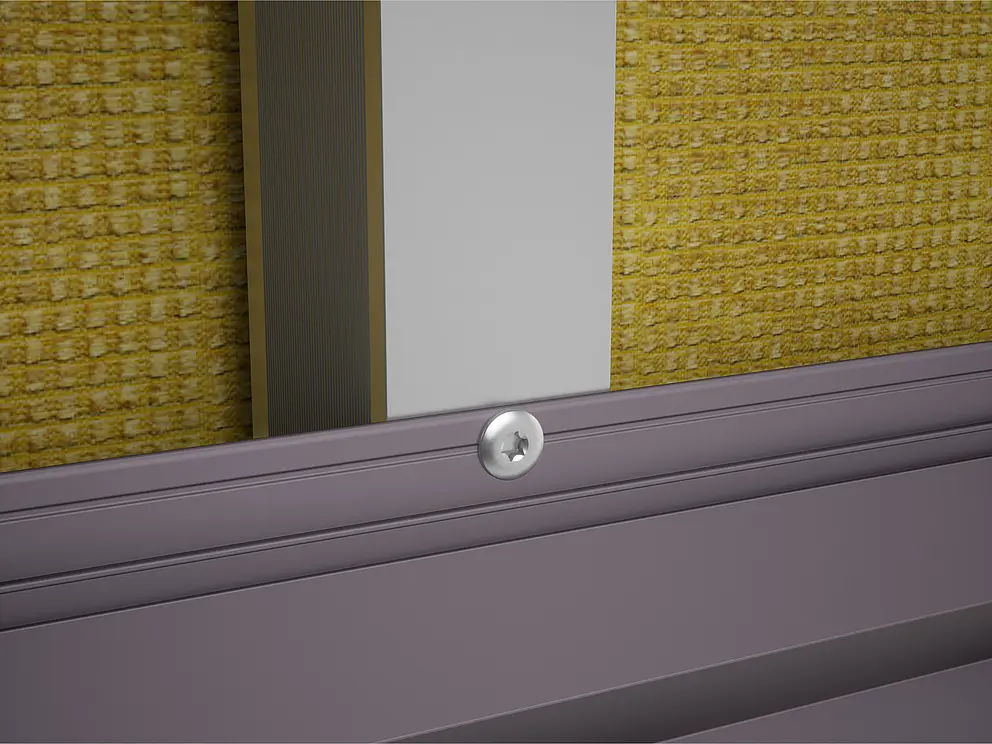

Je nach Montageart mit oder ohne Gleithaft wird der Festpunkt, der die Lagesicherung des Profils übernimmt, unterschiedlich ausgeführt. Erfolgt die Montage ohne Gleithaft, kann die Selbstbohrschraube ohne Vorbohren von Profil und Unterkonstruktion direkt eingeschraubt werden.
Wenn die Profile mit Gleithaft montiert werden, ist unbedingt darauf zu achten, dass auch am Festpunkt ein Gleithaft eingesetzt wird. Nur so bleibt die Distanz zum Unterkonstruktions-Tragprofil erhalten, die durch die Bauhöhe des Gleithafts von 2,1 mm vorgegeben ist. Die Spezialschraube wird dabei nicht durch das vorgestanzte Bohrloch geführt, sondern in die darunterliegende Bohrrille gesetzt, die zuvor mit einem Metallbohrer Ø 3,0 mm vorgebohrt werden muss.

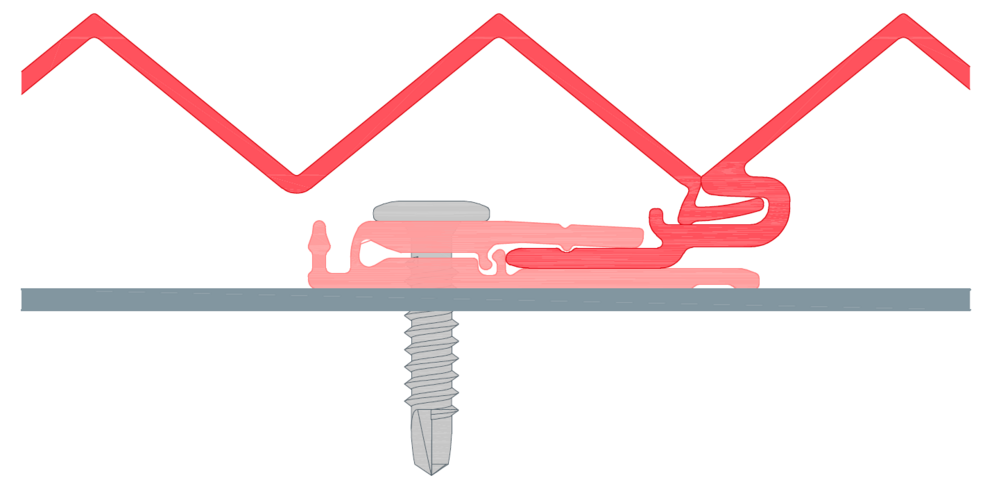

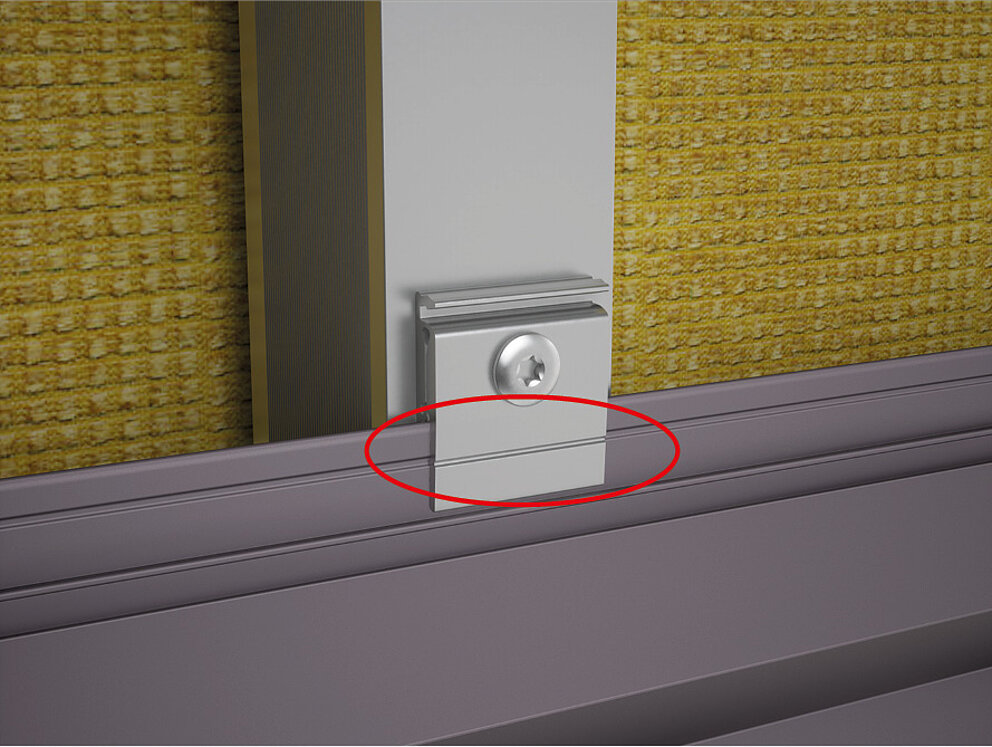

Die Befestigungsschraube wird durch das vorgestanzte Bohrloch des Gleithafts geschraubt, welcher die dehnungsgerechte Montage der Strangpressprofile ermöglicht.
Stellen Sie sicher, dass der Gleithaft immer vollflächig auf dem Tragprofil aufliegt und die vertieften Rillen von Haft und Profil genau aufeinander ausgerichtet sind.
Achten Sie darauf, dass bei Unterbrechungen wie Stoßfugen die Linienführung und Flucht der Strangpressprofile beibehalten werden. Zur Kontrolle empfiehlt es sich, die Profile in regelmäßigen Abständen und spätestens nach fünf Profilen mit Kontrolllinien zu schnüren.

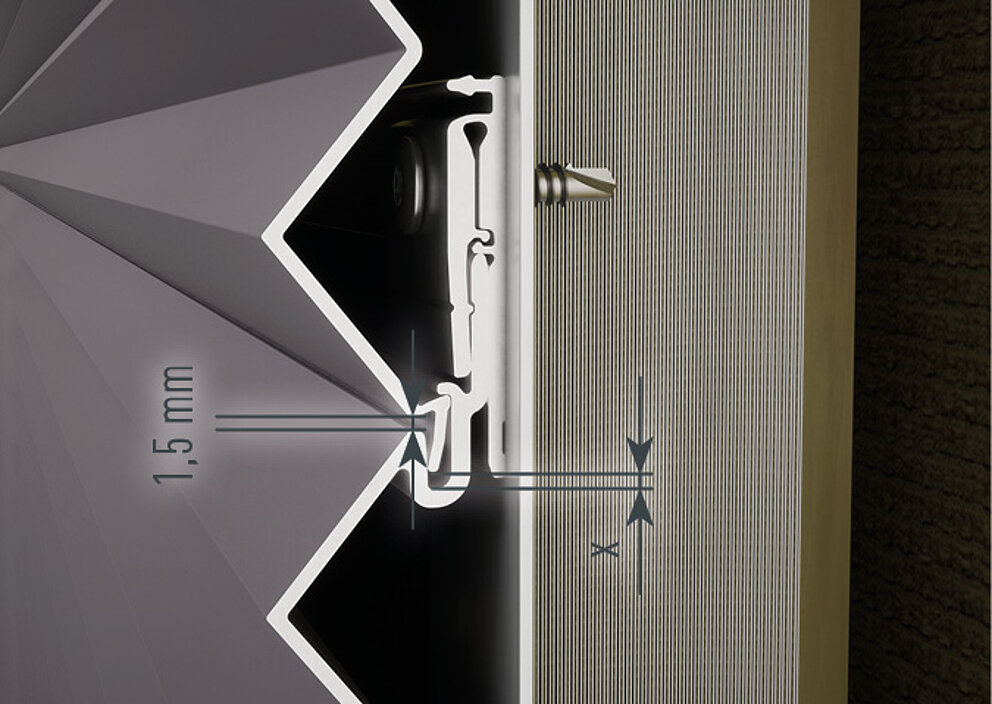

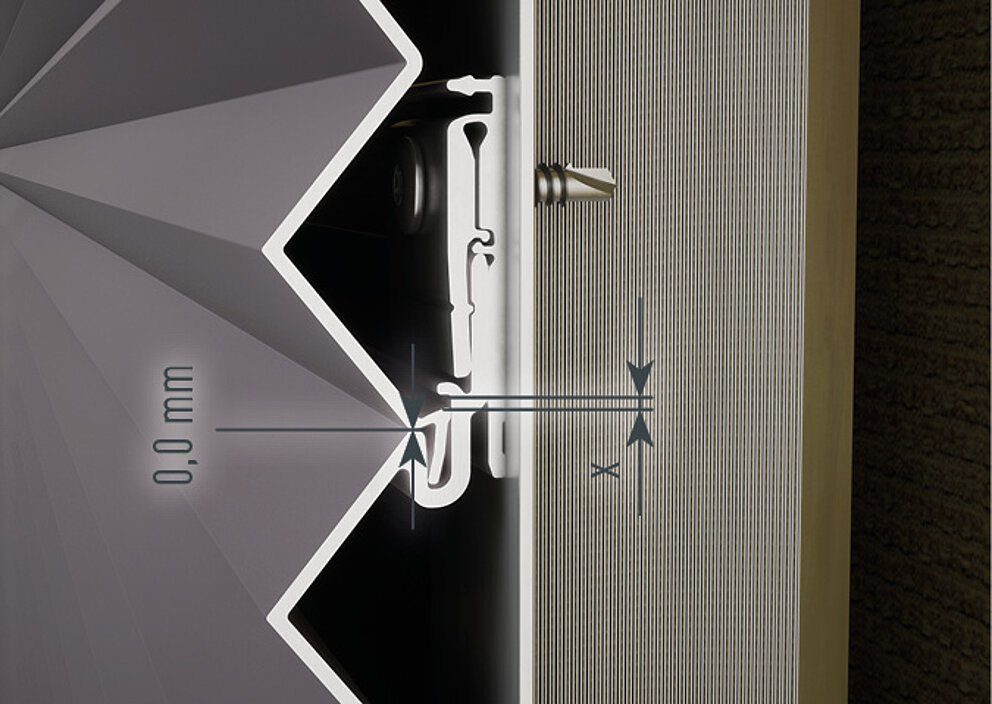

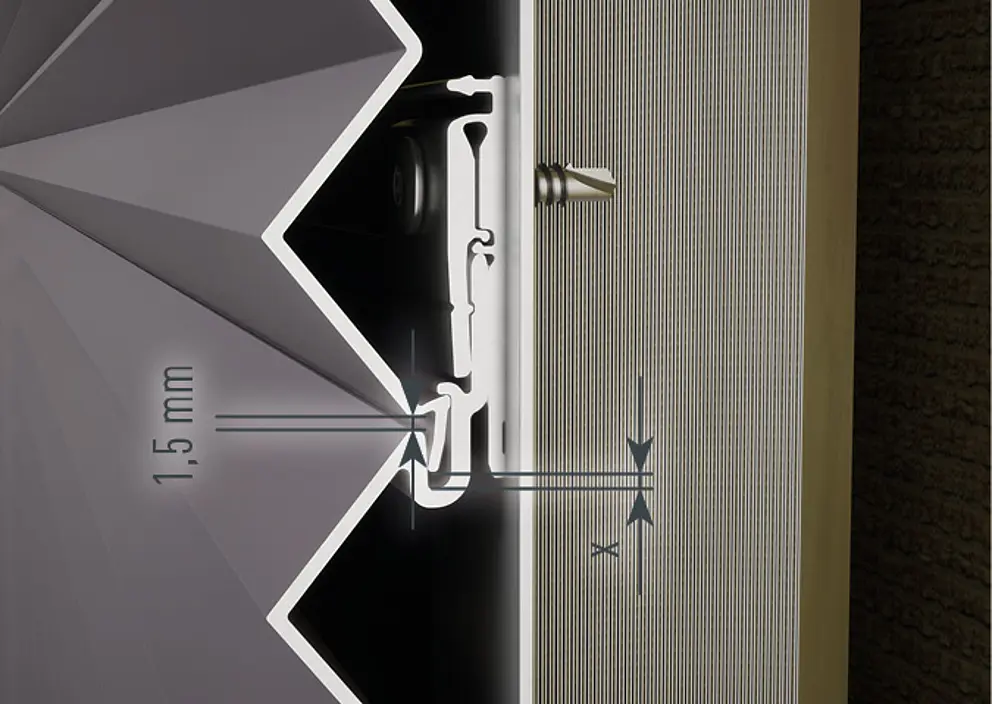

Das Montagesystem erlaubt je Deckbreite einen Ausgleich von +1,5 / -0 mm. Muss ein Ausgleich erfolgen, wird empfohlen, diesen auf mehrere Profile aufzuteilen, um die Geradlinigkeit der Reihe zu gewährleisten und keine markanten Fugen entstehen zu lassen. Auf diese Weise bleibt der Ausgleich verborgen und ist optisch nahezu nicht erkennbar, wodurch ein gleichmäßiges und unauffälliges Erscheinungsbild erzielt wird.
