Montage Sturmsicherungsclip

Der Abstand zwischen Sturmsicherungsclip und Siding-Feder ist maßgebend für eine zwängungsfreie Montage und Materialausdehnung. Aus diesem Grund montieren Sie den Sturmsicherungsclip ausschließlich mit der passenden Montagehilfe, um einen gleichbleibenden Abstand zu gewährleisten.

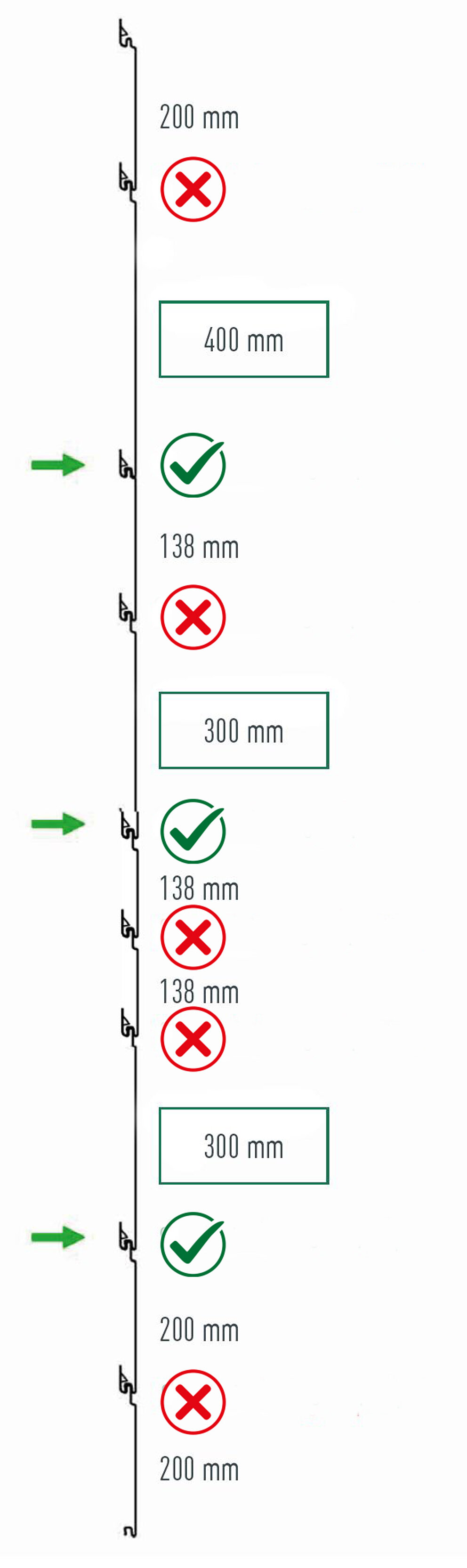

Der Sturmsicherungsclip muss bei folgender Kombination aus Materialstärke und Baubreite an allen Befestigungspunkten montiert werden (jedes Siding muss auf mind. zwei Unterkonstruktionsprofilen befestigt werden).

Hinweis

Bei Siding Perforiert ist die Unterkonstruktion und die Befestigungsleiste samt Sturmsicherungsclips durch die Lochung sichtbar.

Montagehilfe für Sturmsicherungsclip für Materialstärke 1,0 mm	Montagehilfe für Sturmsicherungsclip für Materialstärke 1,2 mm
Zur Montage der Sturmsicherungsclips bei: Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	Zur Montage der Sturmsicherungsclips bei: Siding 400 × 1,2 mm Siding Perforiert 400 × 1,2 mm

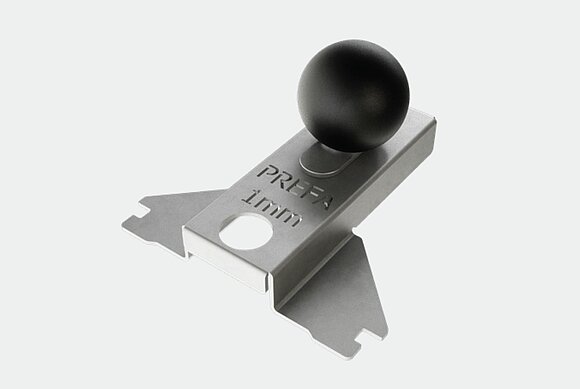

Montagehilfe für Sturmsicherungsclip für Materialstärke 1,0 mm

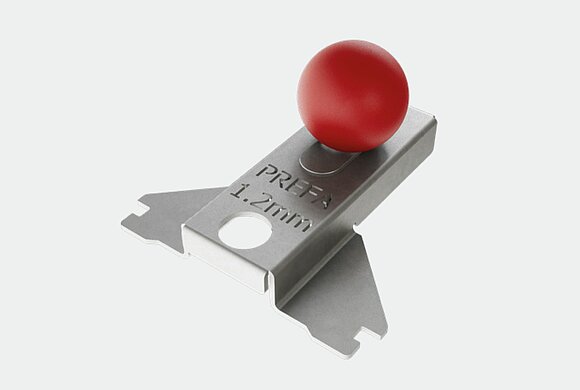

Montagehilfe für Sturmsicherungsclip für Materialstärke 1,2 mm

Zur Montage der Sturmsicherungsclips bei:

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

Zur Montage der Sturmsicherungsclips bei:

Siding 400 × 1,2 mm
Siding Perforiert 400 × 1,2 mm

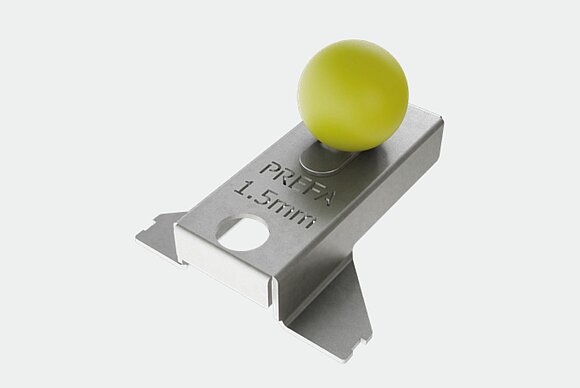

Montagehilfe für Sturmsicherungsclip für Materialstärke 1,5 mm
Zur Montage der Sturmsicherungsclips bei: Siding 500 × 1,5 mm Siding 600 × 1,5 mm

Montagehilfe für Sturmsicherungsclip für Materialstärke 1,5 mm

Zur Montage der Sturmsicherungsclips bei:

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

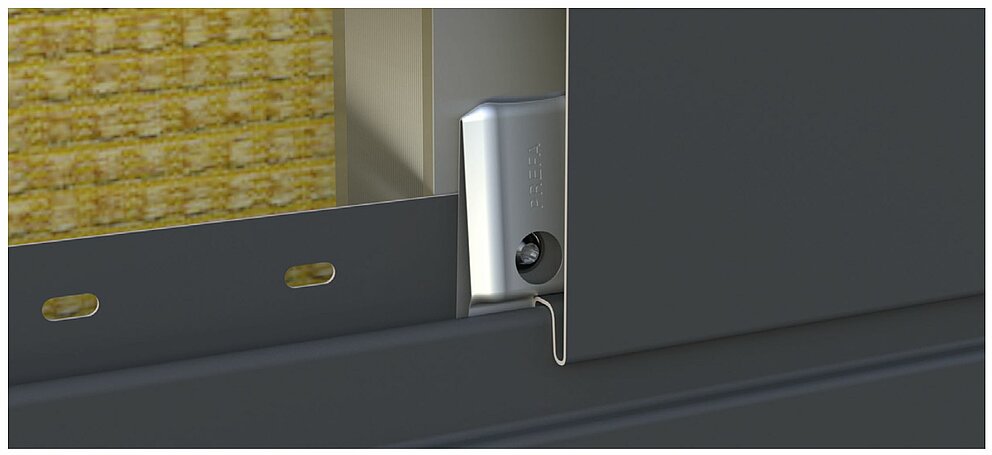

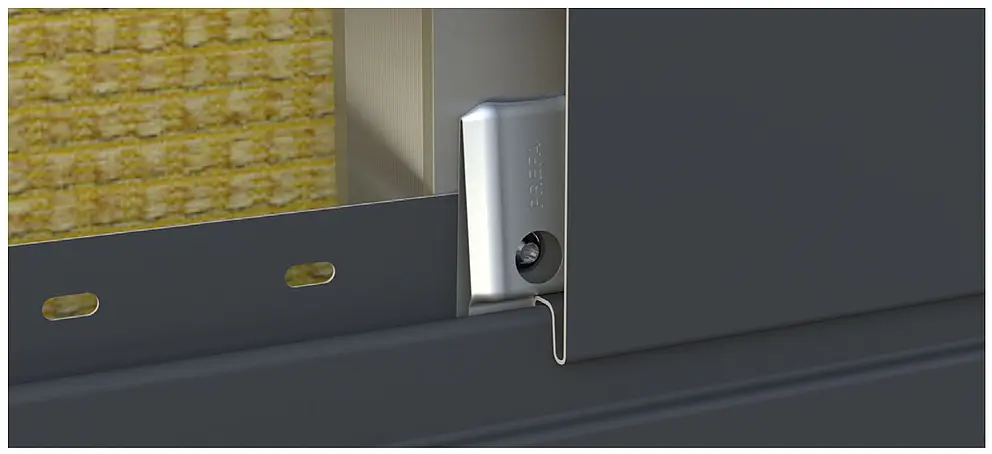

Der Sturmsicherungsclip wird an der Befestigungsleiste (Feder) mitgeschraubt und hält das darüberliegende Siding:

Sturmsicherungsclip

Hinweis

Starten Sie z. B. die Fassade mit einem Siding 400 × 1,2 mm, müssen Sie die Sturmsicherungsclips am Startprofil befestigen.

Sturmsicherungsclip Siding.X

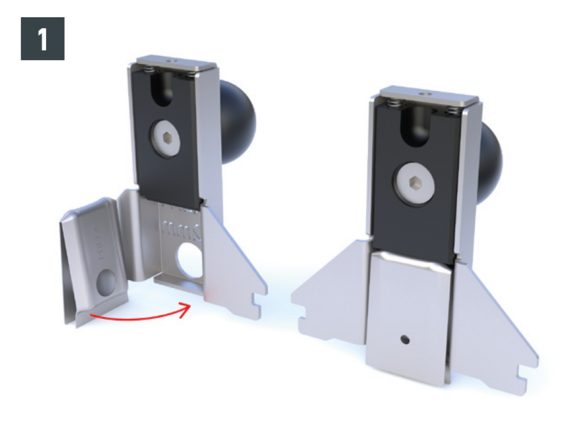

PREFA Sturmsicherungsclip entsprechend in die PREFA Montagehilfe einlegen (Bild 1).

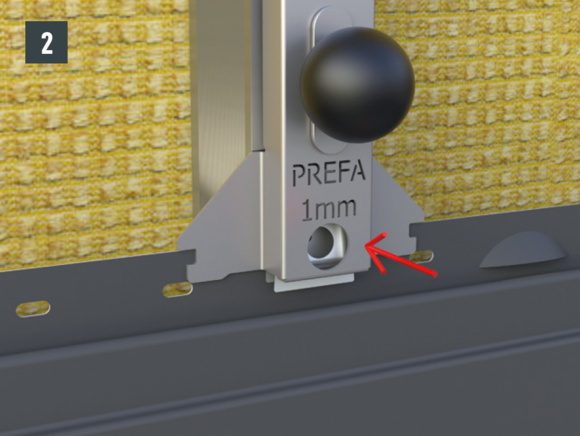

Anschließend die PREFA Montagehilfe mit eingelegtem Sturmsicherungsclip auf die Befestigungslasche legen und seitlich einrichten. Das Loch auf der Rückseite des Clips muss zentrisch über dem Langloch des Sidings liegen (Bild 2).

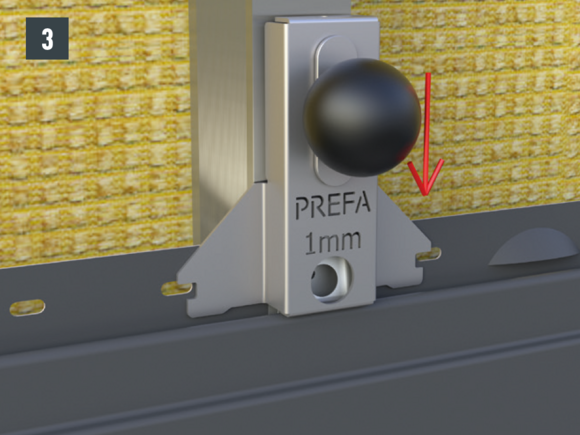

PREFA Montagehilfe mit Sturmsicherungsclip in die Befestigungslasche schieben (Bild 3).

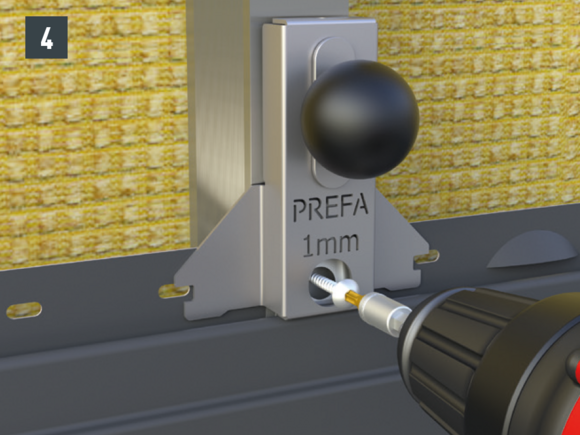

Dann wird der Sturmsicherungsclip an der Unterkonstruktion befestigt (Bild 4).

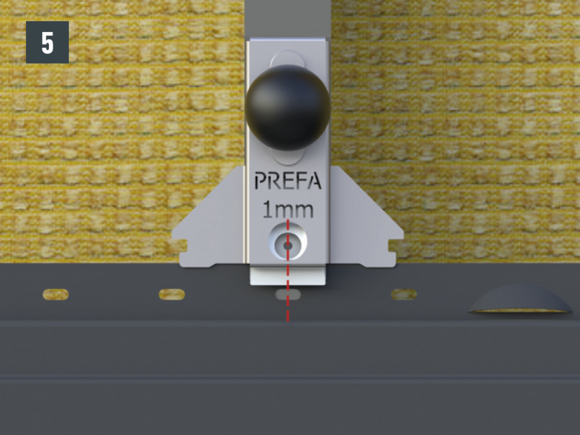

Achten Sie darauf, dass die Montagehilfe mittig vom Langloch platziert wird. Die seitlichen Flügel an der Montagehilfe sind dabei behilflich, die richtige Position in Langlochmitte zu finden (Bild 5).

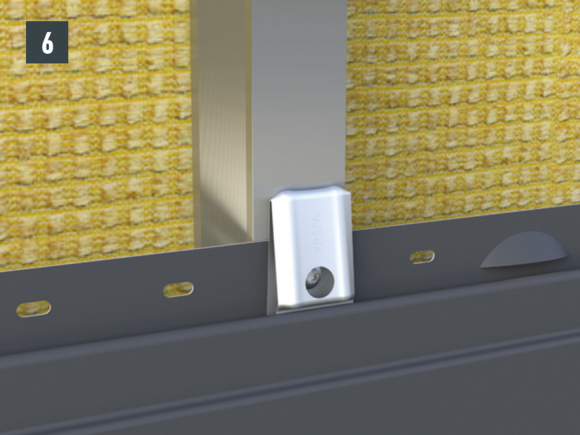

Nun kann die PREFA Montagehilfe aus der Befestigungslasche entfernt werden. Dadurch ergibt sich der für die weitere Montage benötigte Abstand (Bild 6).

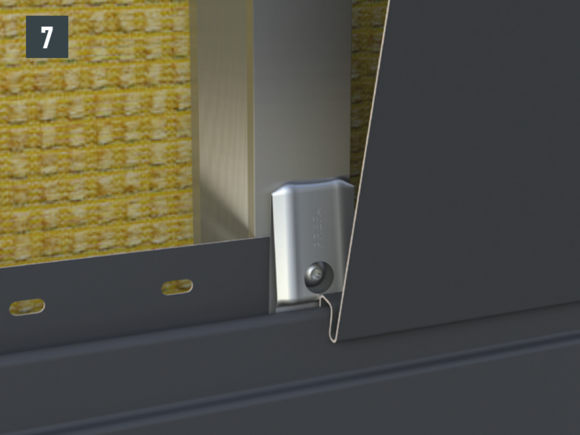

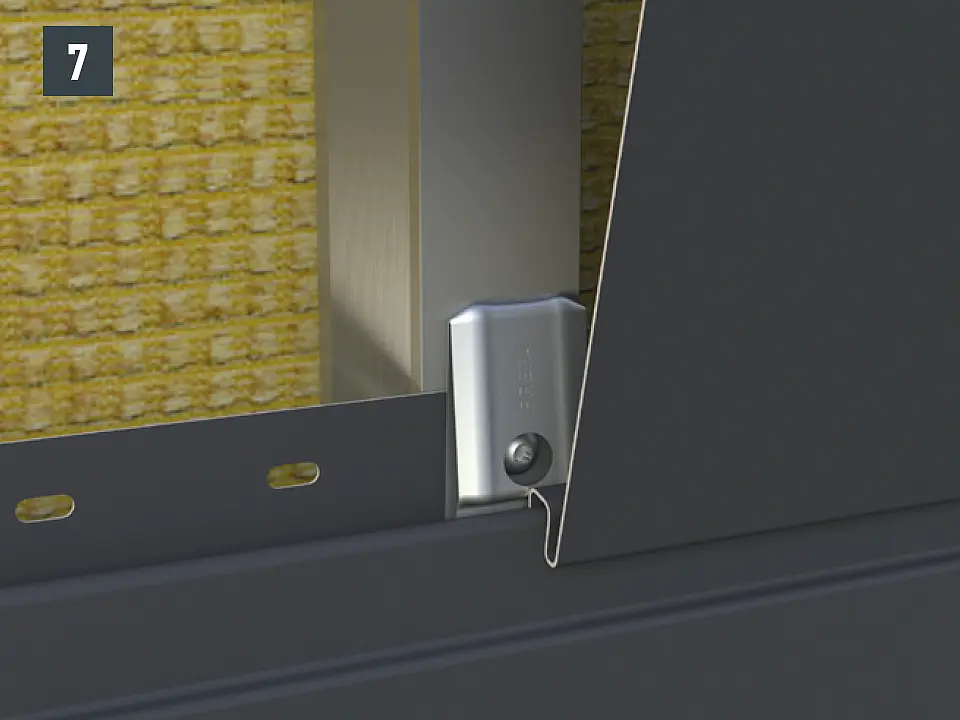

Als Nächstes das PREFA Siding gemäß Verlegerichtlinien montieren, welches durch den Sturmsicherungsclip gehalten wird (Bild 7).
