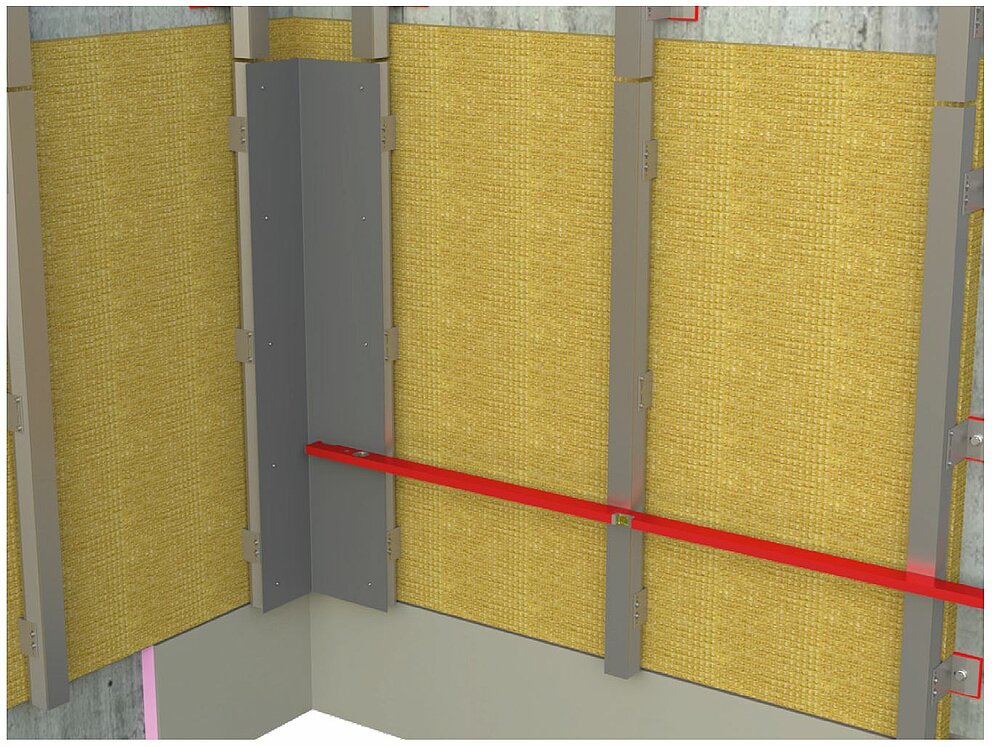

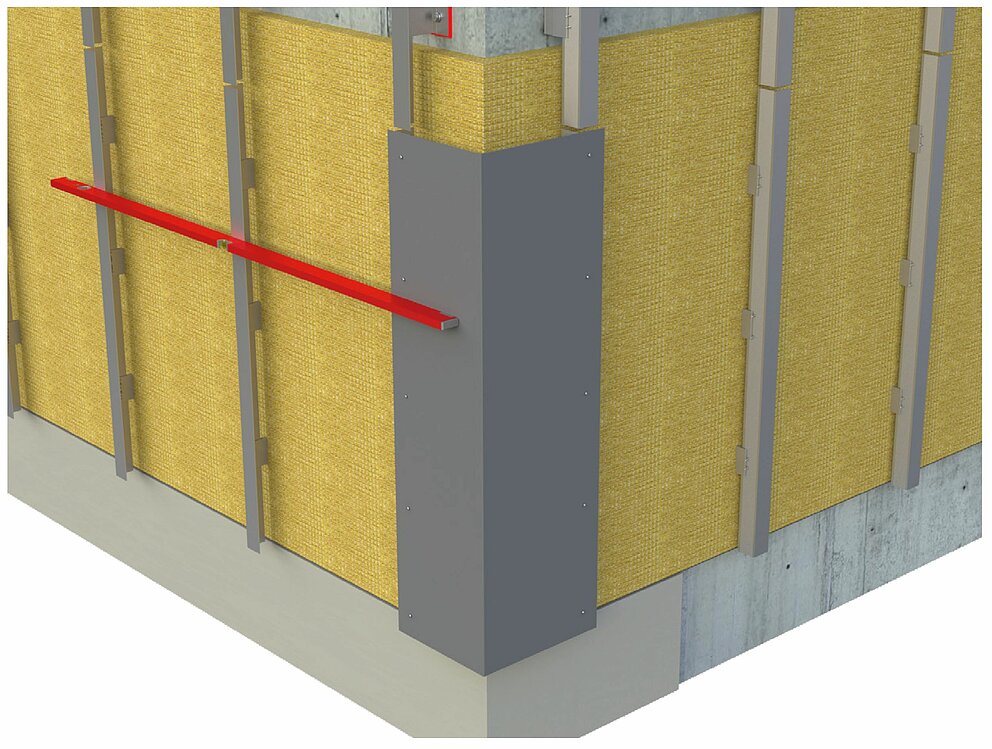

Bereiten Sie für die Montage der Innen- oder Außenecke die Unterkonstruktion für eine horizontale Profilverlegung vor. Für die Montage der Innen- oder Außeneckprofile müssen Sie zunächst die vertikale Unterkonstruktion mit einem Tragwinkel aus 2 mm dickem Aluminium-Tafelblech oder verzinktem Stahlblech (1 mm) verbinden. Beachten Sie bereits bei der Montage der Unterkonstruktion, die Tragprofile um die Materialdicke des Tragwinkels weiter nach innen zu positionieren, um die Planheit der Unterkonstruktion sicherzustellen.

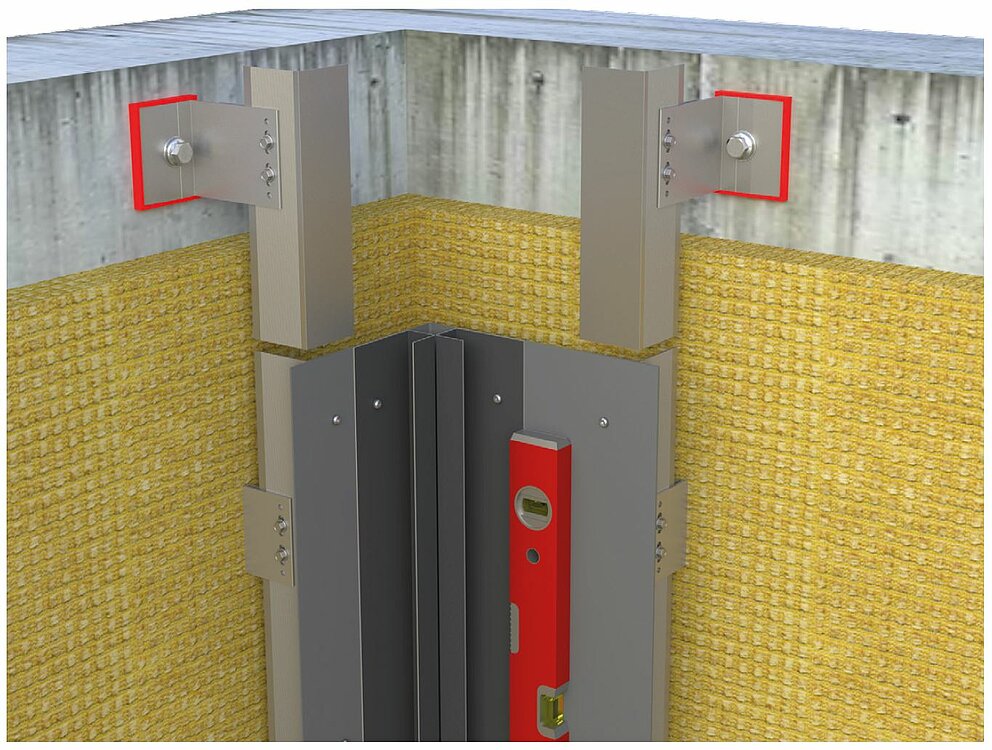

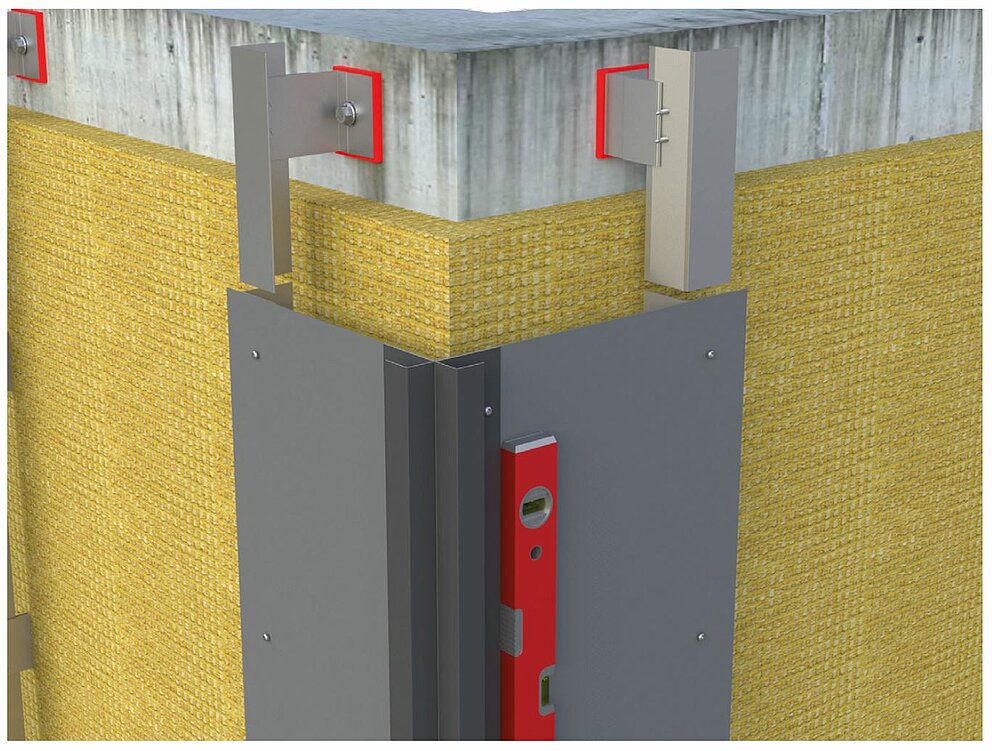

Anschließend können Sie auf den Tragwinkel die Innen- oder Außeneckprofile montieren. Achten Sie hierbei auf eine absolut senkrechte und dehnungsgerechte Montage und auf die Anordnung von Fest- und Gleitpunkten.
Dehnungsfugen von der Unterkonstruktion sind zu übernehmen. Profilstöße sind aufgrund der Materialausdehnung mit einem Abstand von 5–10 mm zueinander auszuführen.

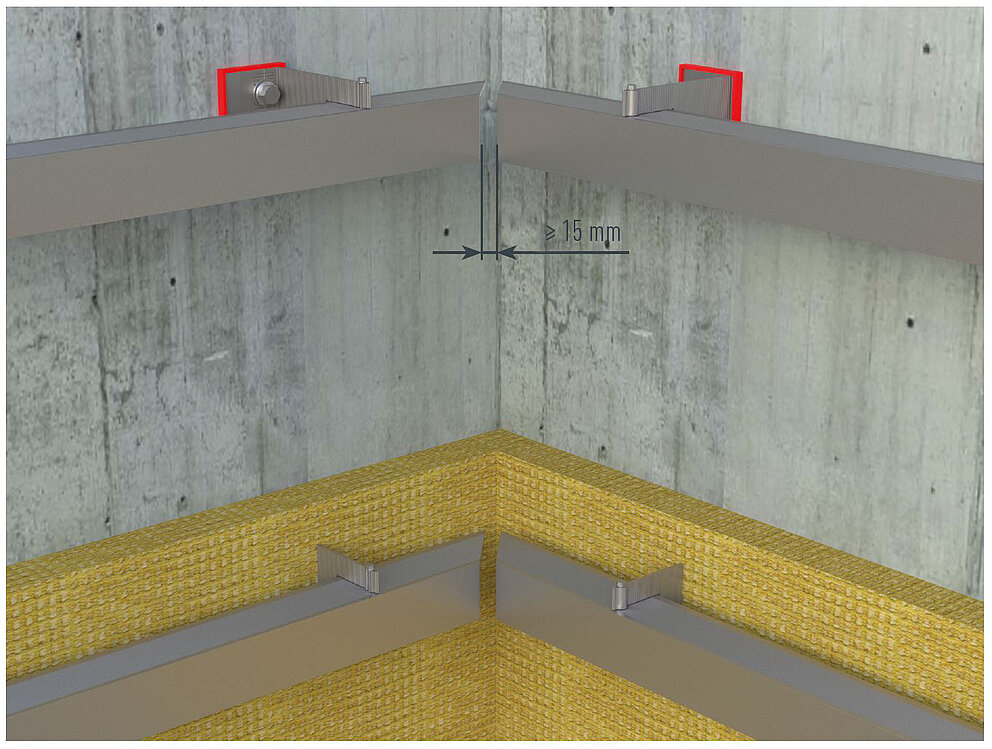

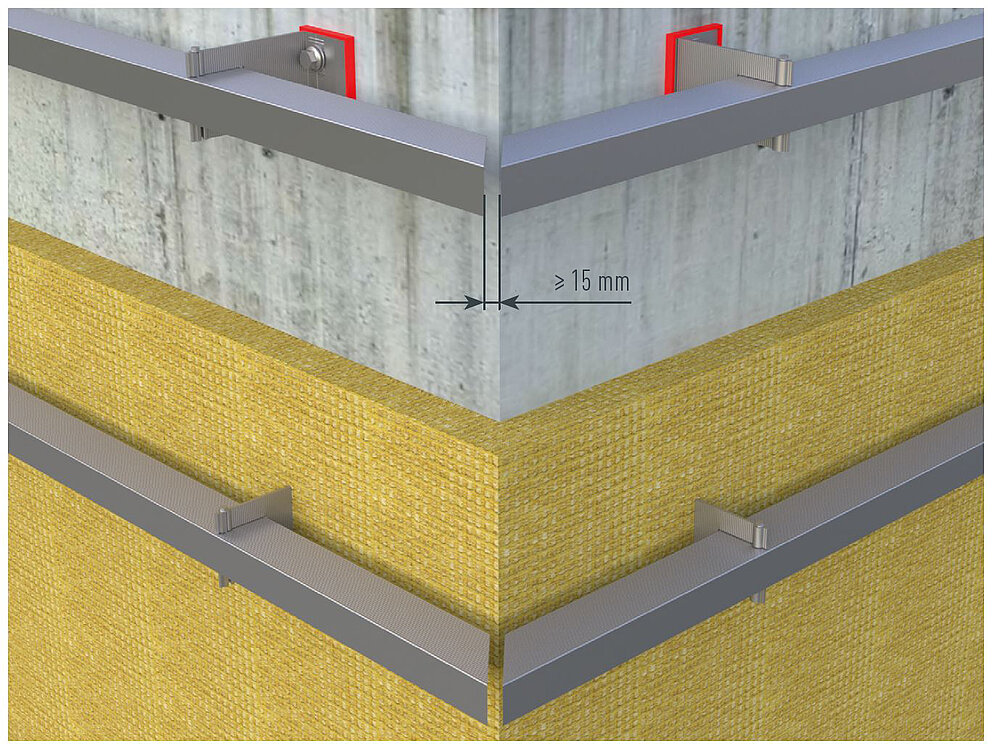

Achten Sie bei der Montage von Innen- oder Außeneckprofilen darauf, dass die Unterkonstruktionstragprofile im Eckbereich nicht stoßen. Halten Sie eine Distanz von mind. 15 mm. Bei der Befestigung muss eine dehnungsgerechte Montage mit einer klaren Definition von Fest- und Gleitpunkten berücksichtigt werden.
