Hinweis
Bei Stehfalzeindeckungen an der Fassade empfehlen wir eine maximale Zuschnittsbreite der Aluminiumbahnen von 500 mm. Die schmälere Bahnenbreite dient der Verbesserung der für Fassadenbekleidungen besonderen Anforderungen an die Optik und Ebenheit. Trotzdem sind die für Dünnbleche typischen Eigenschaften (Welligkeit, Reflexion, Spannungen etc.) zu berücksichtigen und können nicht ausgeschlossen werden.
Bei der Verlegung von Stehfalzeindeckungen sind die Scharenbreiten und Haftabstände den objekt- und standortbezogenen Windlasten anzupassen. PREFA hat für den Verleger vereinfachte Bemessungen erstellt und tabellarisch dargestellt. Die vereinfachten Bemessungen gelten ausschließlich für geschlossene Baukörper und nur für PREFALZ oder FALZONAL® in Kombination mit PREFA Festhaften und Schiebehaften und zugehörigen Befestigungsmitteln (Nägel/Schrauben) von PREFA sowie bei Verlegung auf Vollschalung. Die Tabellen sind in Anlehnung an die EN 1991-1-4 erstellt. Die Geländekategorie ist der EN 1991-1-4 und die Basisgeschwindigkeit den nationalen Ergänzungen zur EN 1991-1-4 zu entnehmen. Die Fassadenbereiche wurden auf zwei Bereiche optimiert und umbenannt (R=Randbereich, N=Normalbereich). Im Randbereich von Gebäuden sind die Windlasten am größten und bedürfen besonderer Aufmerksamkeit.
Gebäudehöhe: größte Höhe des Gebäudes (z. B. First, Pult)
Die Scharenbreite errechnet sich aus der Bandbreite abzüglich Falzverlust:
Hinweis
Für Unterstützung bei Berechnungen zu Objekten in exponierten Lagen wenden Sie sich bitte an die PREFA Produkttechnik unter technik.at@prefa.com.
Anmerkung

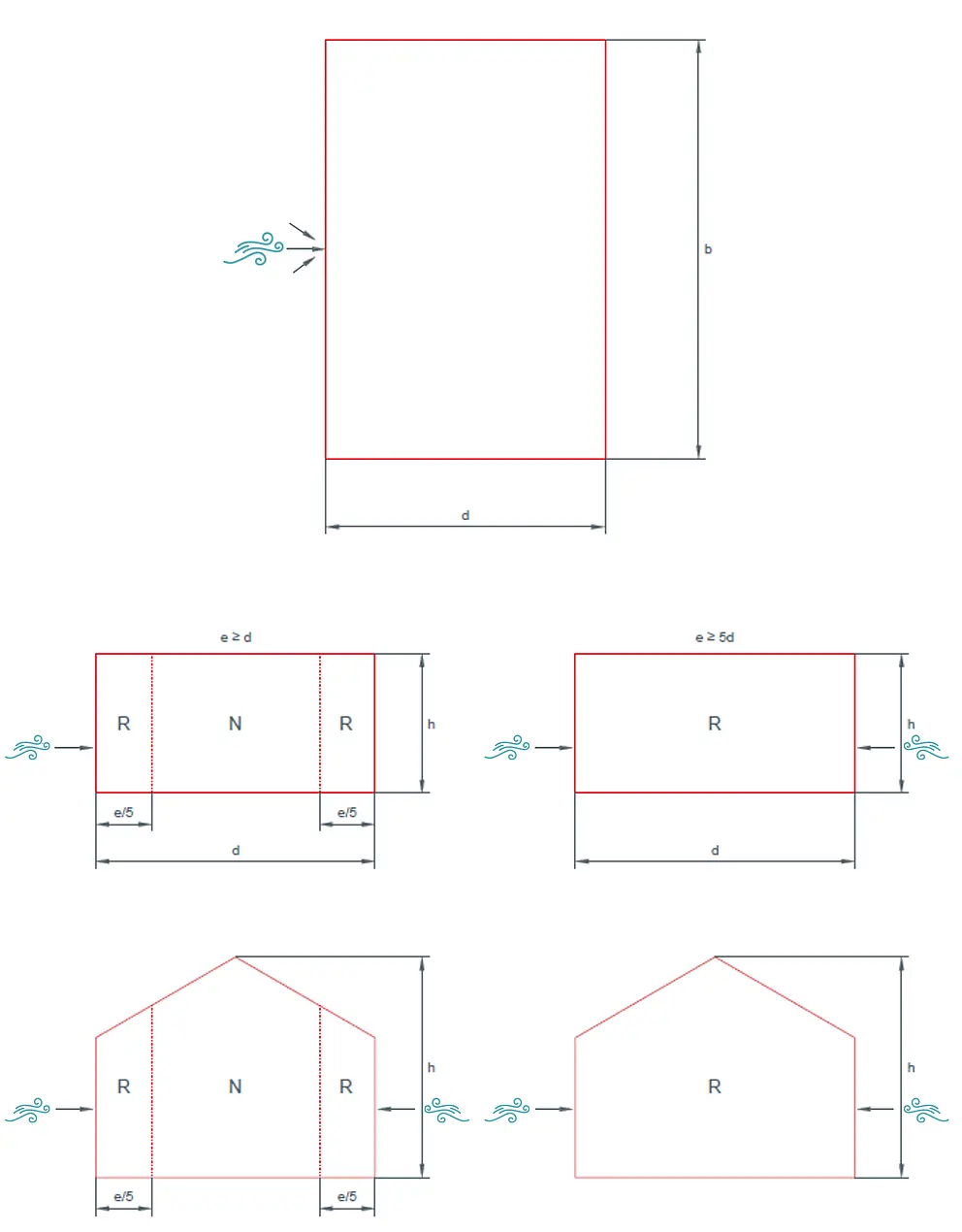

e = b oder 2*h (der kleinere Wert ist maßgebend) – Abstand bezieht sich auf die Grundfläche
b = Abmessung quer zum Wind
h = größte Gebäudehöhe
Hinweis
Nachstehende Tabellen sind aufgrund abweichender nationaler Regelwerke für Deutschland und die Schweiz nicht anwendbar. Für weitere Informationen kontaktieren Sie bitte die Produkttechnik der jeweiligen Länder!
Die von uns empfohlene maximale Breite der Scharen bei Verlegung an der Fassade erlaubt die Verlegung mit dieser Breite auch in Randbereichen bei Objekten mit hohen Windbelastungen. Nachstehende Tabelle beschreibt diese Besonderheit.
Angabe des maximalen empfohlenen Falzabstandes [cm] in Abhängigkeit von Geländekategorie, Gebäudehöhe und Basiswindgeschwindigkeit. Die in der Tabelle angeführten Werte sind Ehrfahrungswerte. Die angegebenen Scharenbreiten berücksichtigen nicht den Verschnitt bei Zuschnitt aus Standardbandbreiten.
Geländekategorie II
Basisgeschwindigkeitsdruck [kN/m²] |
Basisgeschwindigkeit [m/sec] |
Gebäudehöhe < 15 [m] |
Gebäudehöhe 15-30 [m] |
Gebäudehöhe 30-50 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,39 |
≤ 25,0 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,47 |
≤ 27,5 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,56 |
≤ 30,0 |
43 | 43 |
43 | 43 |
43 | 43 |
Geländekategorie III
Basisgeschwindigkeitsdruck [kN/m²] |
Basisgeschwindigkeit [m/sec] |
Gebäudehöhe < 15 [m] |
Gebäudehöhe 15-30 [m] |
Gebäudehöhe 30-50 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,39 |
≤ 25,0 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,47 |
≤ 27,5 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,56 |
≤ 30,0 |
43 | 43 |
43 | 43 |
43 | 43 |
Geländekategorie IV
Basisgeschwindigkeitsdruck [kN/m²] |
Basisgeschwindigkeit [m/sec] |
Gebäudehöhe < 15 [m] |
Gebäudehöhe 15-30 [m] |
Gebäudehöhe 30-50 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,39 |
≤ 25,0 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,47 |
≤ 27,5 |
43 | 43 |
43 | 43 |
43 | 43 |
≤ 0,56 |
≤ 30,0 |
43 | 43 |
43 | 43 |
43 | 43 |
