Hinweis
Nachstehende Tabellen sind aufgrund abweichender nationaler Regelwerke für Deutschland und die Schweiz nicht anwendbar. Für weitere Informationen kontaktieren Sie bitte die Produkttechnik der jeweiligen Länder!
Die Befestigung mittels Fest- und Schiebehaften erfolgt nach statischer Erfordernis. Nationale Normen und Fachregeln können hierzu abweichende Vorgaben aufweisen und sind zu berücksichtigen. In den nachstehenden Tabellen finden sie die Angabe der Mindesthaftanzahl [Stück/m²] in Abhängigkeit von Geländekategorie, Gebäudehöhe und Basiswindgeschwindigkeit.

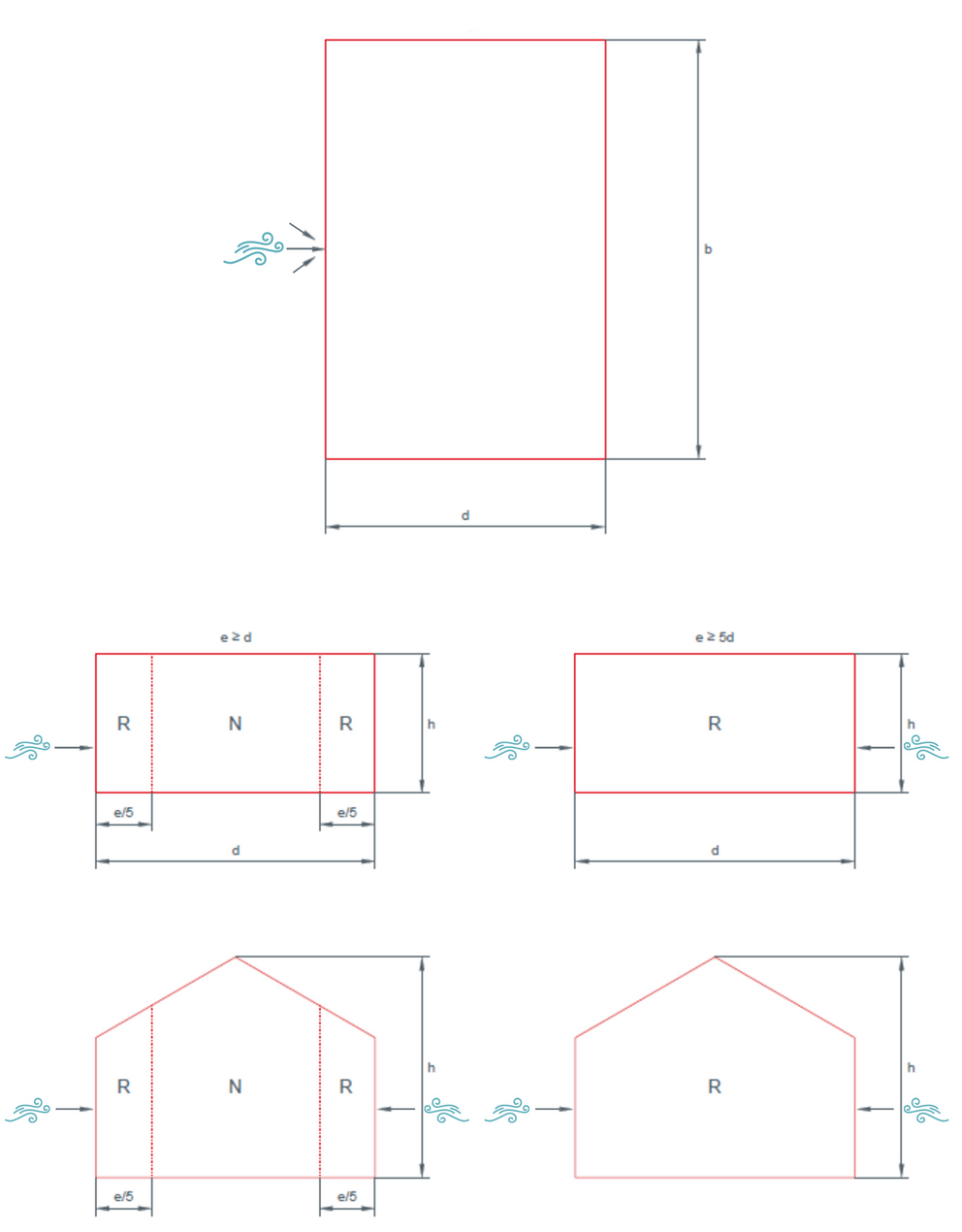

Anmerkung
e = b oder 2*h (der kleinere Wert ist maßgebend) – Abstand bezieht sich auf die Grundfläche
b = Abmessung quer zum Wind
h = größte Gebäudehöhe
Geländekategorie II
Basisgeschwindigkeitsdruck [kN/m²] |
Basisgeschwindigkeit [m/sec] |
Gebäudehöhe < 15 [m] |
Gebäudehöhe 15-30 [m] |
Gebäudehöhe 30-50 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
3,1 | 4,0 |
3,7 | 4,7 |
4,1 | 5,3 |
≤ 0,39 |
≤ 25,0 |
3,8 | 4,8 |
4,5 | 5,7 |
5,1 | 6,4 |
≤ 0,47 |
≤ 27,5 |
4,6 | 5,8 |
5,4 | 6,9 |
6,1 | 7,8 |
≤ 0,56 |
≤ 30,0 |
5,4 | 6,9 |
6,4 | 8,2 |
7,3 | 9,2 |
Geländekategorie III
Basisgeschwindigkeitsdruck [kN/m²] |
Basisgeschwindigkeit [m/sec] |
Gebäudehöhe < 15 [m] |
Gebäudehöhe 15-30 [m] |
Gebäudehöhe 30-50 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
2,6 | 3,4 |
3,2 | 4,1 |
3,7 | 4,8 |
≤ 0,39 |
≤ 25,0 |
3,2 | 4,1 |
3,9 | 5,0 |
4,6 | 5,8 |
≤ 0,47 |
≤ 27,5 |
3,9 | 4,9 |
4,7 | 6,0 |
5,5 | 7,0 |
≤ 0,56 |
≤ 30,0 |
4,6 | 5,9 |
5,7 | 7,2 |
6,6 | 8,3 |
Geländekategorie IV
Basisgeschwindigkeitsdruck [kN/m²] |
Basisgeschwindigkeit [m/sec] |
Gebäudehöhe < 15 [m] |
Gebäudehöhe 15-30 [m] |
Gebäudehöhe 30-50 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
1,9 | 2,4 |
2,4 | 3,1 |
3,0 | 3,8 |
≤ 0,39 |
≤ 25,0 |
2,3 | 2,9 |
3,0 | 3,8 |
3,6 | 4,6 |
≤ 0,47 |
≤ 27,5 |
2,8 | 3,5 |
3,6 | 4,6 |
4,4 | 5,6 |
≤ 0,56 |
≤ 30,0 |
3,3 | 4,2 |
4,3 | 5,4 |
5,2 | 6,6 |
Die angegebenen Mindesthaftanzahlen berücksichtigen einen Teilsicherheitsbeiwert von 1,35 und sind als theoretisch ermittelte Werte zu verstehen. R = Randbereich (Außendruckbeiwert cpe = –1,4), N = Normalbereich (Außendruckbeiwert = –1,1).
Hinweis
Der Haftabstand darf unabhängig der berechneten Werte im Festhaftbereich 330 mm und im Schiebehaftbereich 500 mm nicht überschreiten. Im Bereich von auf die Fälze geklemmten Einrichtungen (PV-Unterkonstruktion) darf der Haftabstand 330 mm nicht überschreiten!
Berechnung des Haftabstandes auf Basis der Scharenbreite sowie der erforderlichen Haftanzahl/m²:
100 : (Scharenbreite [m] * Haftanzahl [Stk./m²]) = Haftabstand (in cm) [max. Haftabstand 50 cm, max. Festhaftabstand 33 cm]
Beispiel
Randbereich (R) = 100 : (0,43 m × 5,8 Stk./m²) = 40 cm → 40 und 33 cm Haftabstand [max. Haftabstand 50 cm, max. Festhaftabstand 33 cm]
Normalbereich (N) = 100 : (0,43 m × 4,6 Stk./m²) = 50,6 cm → 50 und 33 cm Haftabstand [max. Haftabstand 50 cm, max. Festhaftabstand 33 cm]
