Mechanische Befestigung

Unabhängig von der Plattengröße werden für die mechanische Befestigung jeder Platte mindestens 2 Festpunkte benötigt. Nur so kann gewährleistet werden, dass die Platte stabil positioniert ist und sich nicht verdrehen kann.

Verwenden Sie beim Plattenstoß immer T-Profile mit einer Auflagefläche von mind. 100 bis 120 mm. In der Fläche einer Platte sind L-Profile mit einer Auflagefläche von 40 mm ausreichend.

Um die Materialausdehnung zu berücksichtigen, dürfen keine Unterkonstruktionstragprofile verwendet werden, deren Länge 3.000 mm überschreitet. Achten Sie darauf, dass die Unterkonstruktionsprofile nicht in einer Platte gestoßen werden, da hier eine fixe Verbindung geschaffen wird.

Anordnung der Fest- und Gleitpunkte

Befestigung auf 2 senkrechten Tragprofilen

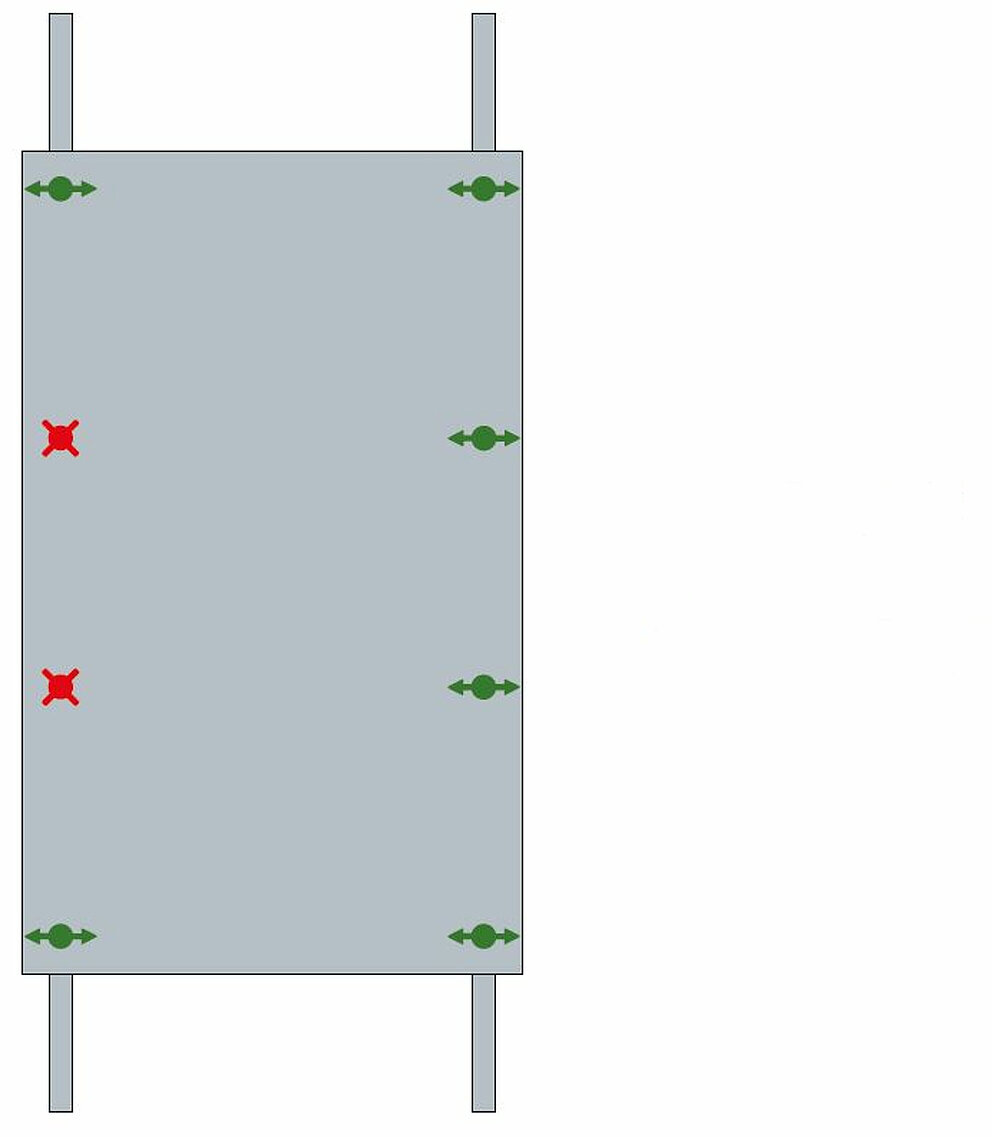

  • 2 mittig positionierte Festpunkte.
  • Die Ausdehnungsmöglichkeit ist nach oben und unten gegeben.

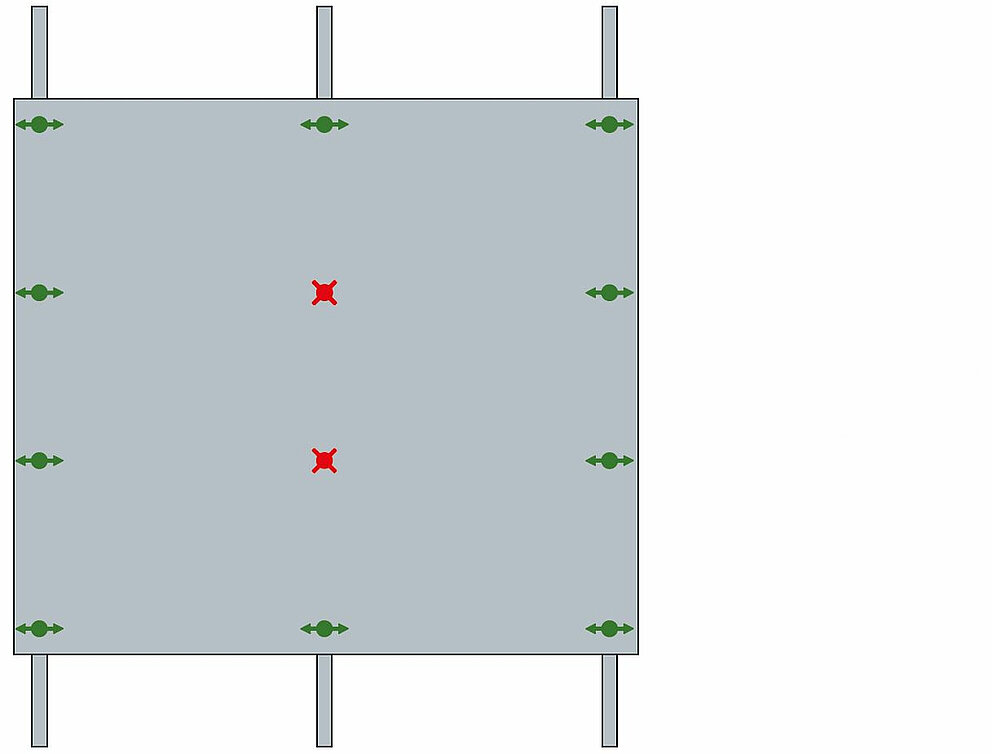

Befestigung auf 3 senkrechten Tragprofilen

  • 2 mittig positionierte Festpunkte (auf einem Tragprofil).
  • Die Ausdehnungsmöglichkeit ist rundum gegeben.

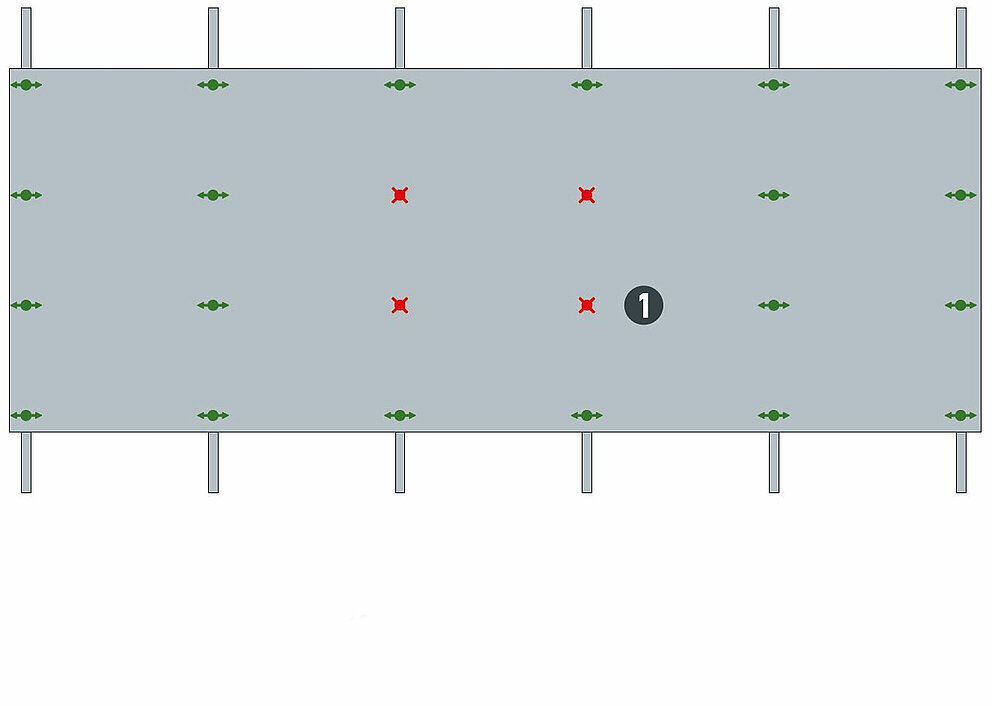

Befestigung auf mind. 4 senkrechten Tragprofilen

  • Bei größeren Platten, die über mehreren vertikalen Tragprofilen montiert werden, empfehlen wir, die Platte mit 3 Festpunkten in einer L-förmigen Anordnung mittig der Platte zu positionieren.
  • Falls statisch erforderlich, sind bei großen Platten auch 4 Festpunkte mit rechteckiger Anordnung möglich.

Genietet auf Metallunterkonstruktion

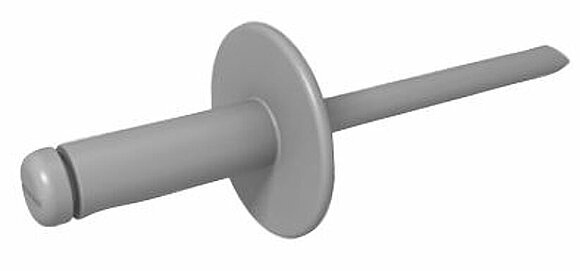

Das mechanische Befestigungssystem genietet besteht aus einer Fassadenniete und optional aus einer Festpunkthülse.

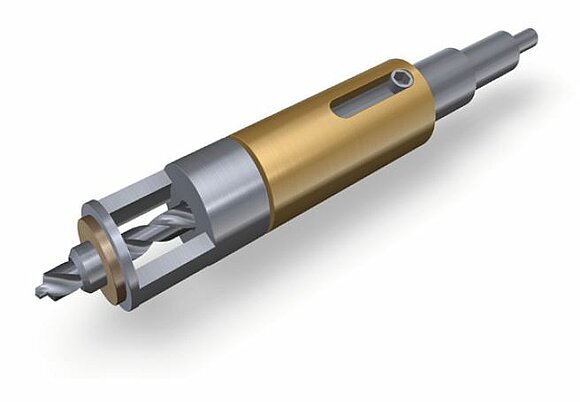

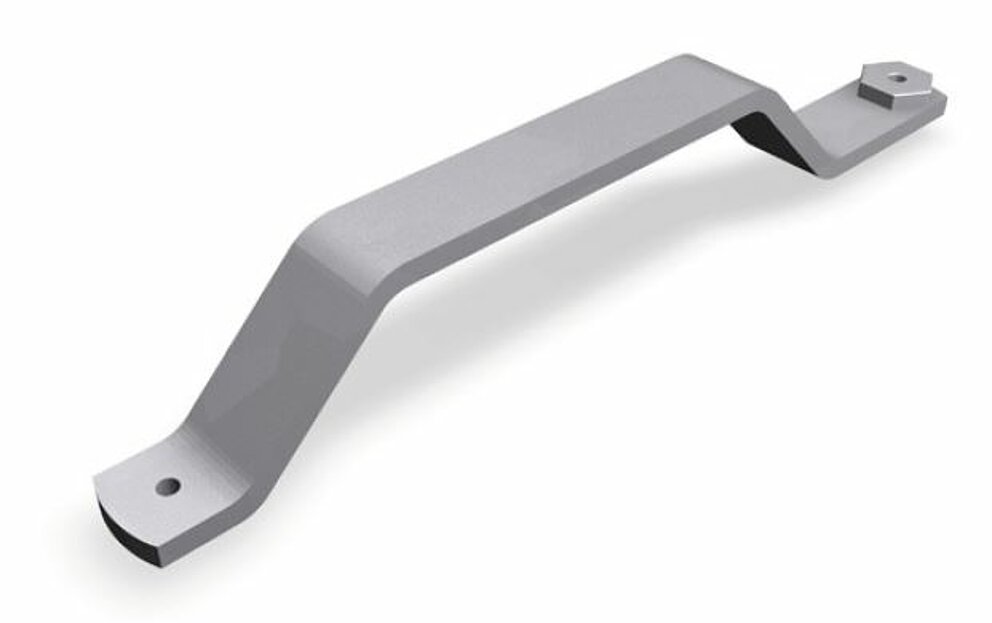

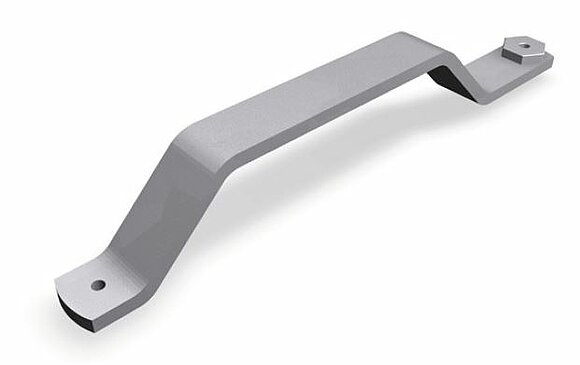

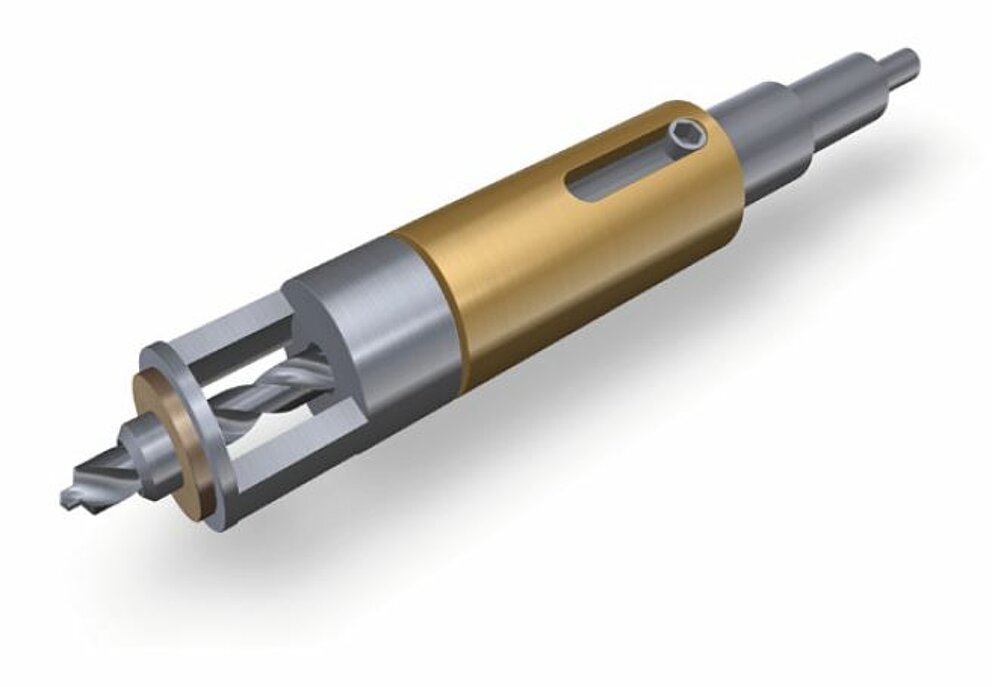

Um ein zentrisches Bohren der Unterkonstruktion zu erzielen, verwenden Sie ausschließlich entweder die passende Bügelbohrvorrichtung oder die Einhand-Federbohrvorrichtung, welche das Zentrum des Bohrlochs einer Verbundplatte auf die Unterkonstruktion übertragen.

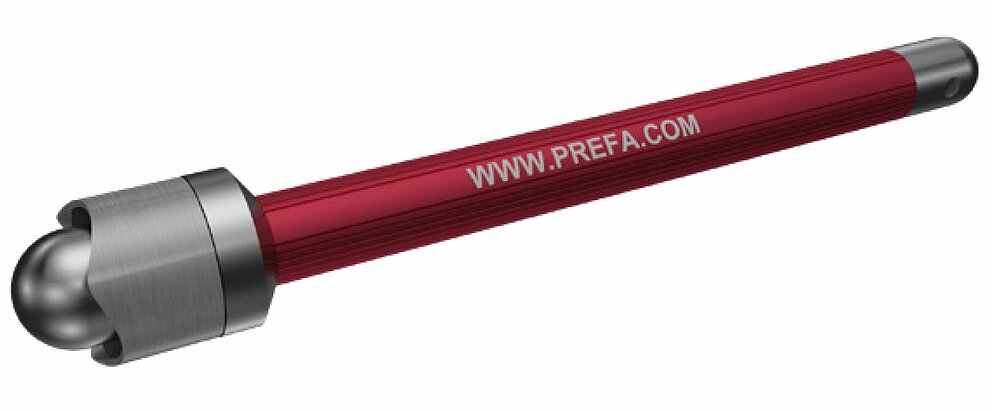

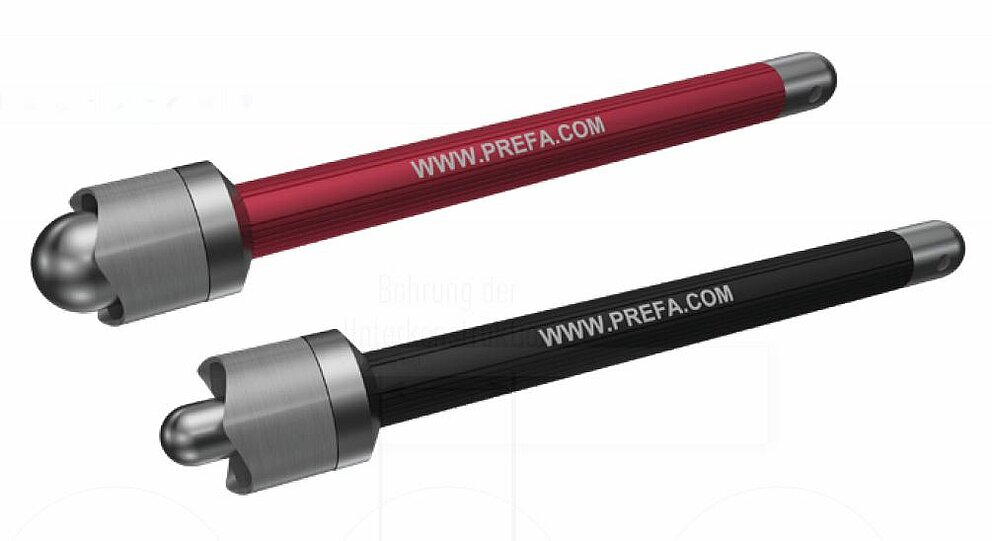

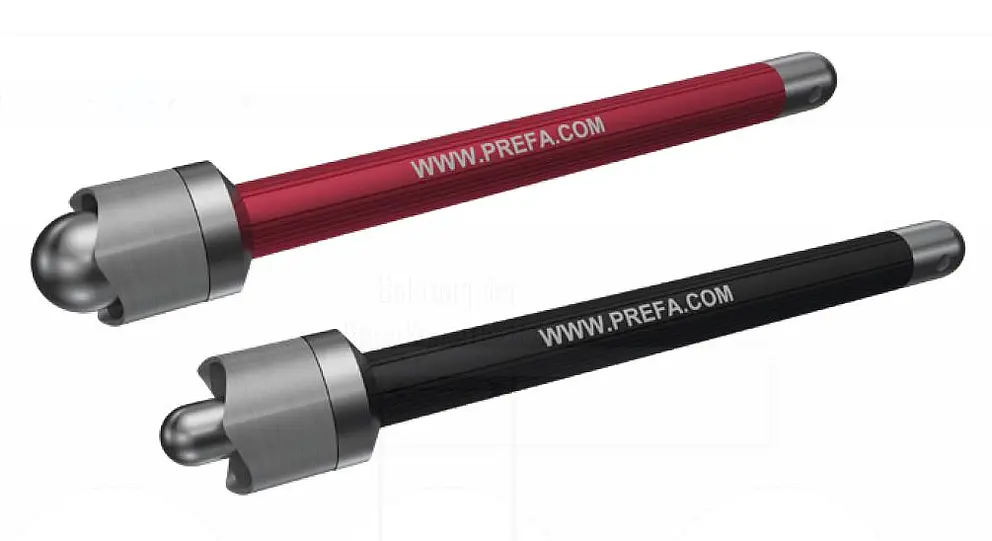

Ritzen Sie mit dem PREFA Folienschneider (⌀ 5,1 mm und ⌀ 9,5 mm) die Schutzfolie rund um das Bohrloch leicht an, sodass die Schutzfolie nach Vollendung der Montage ohne Mühe abgezogen werden kann. Ansonsten kann es passieren, dass die Folie zwischen der Platte und der Unterseite des Nietkopfes geklemmt wird, was das Abziehen erschwert.

Hinweis

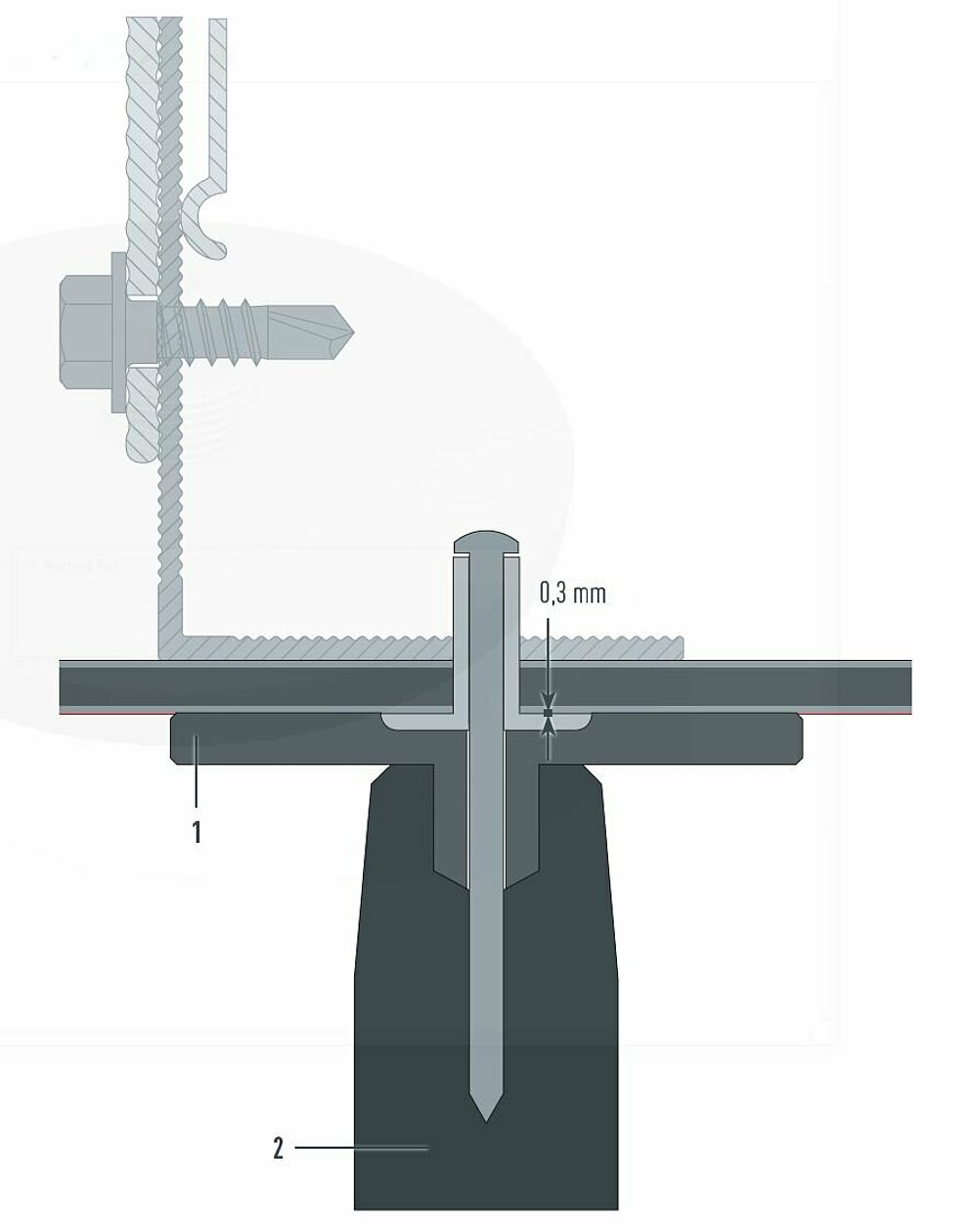

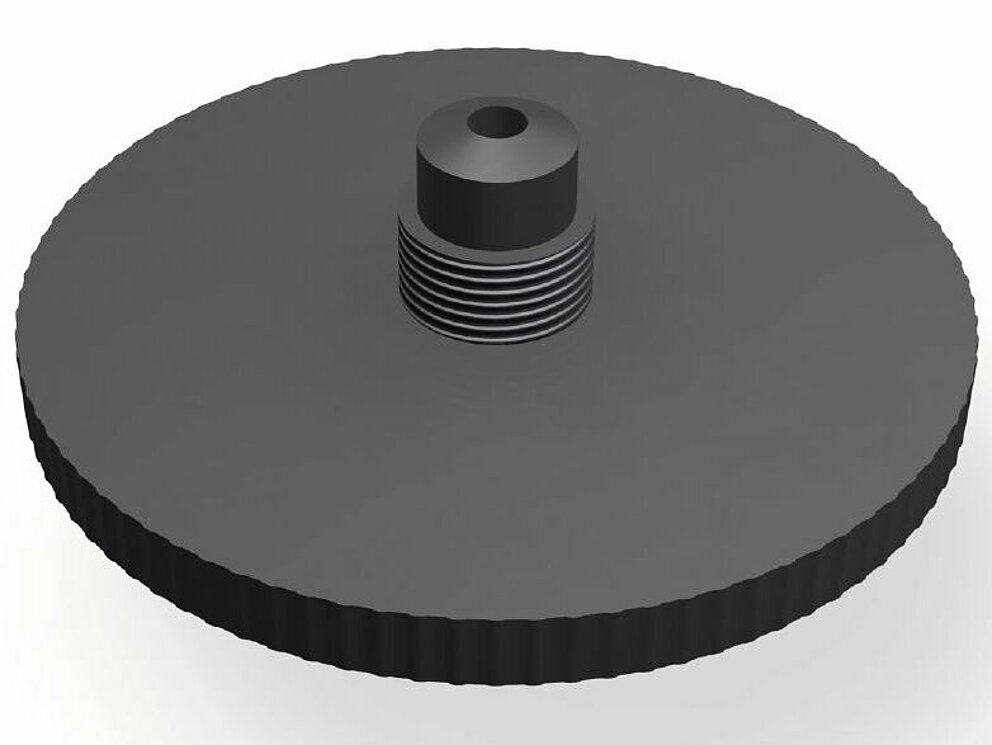

Verwenden Sie beim Nieten, unabhängig ob Fest- oder Gleitpunkt, immer das passende Plattenmundstück, um so eine Verformung der Oberfläche zu verhindern sowie die Gleitfähigkeit der Platte zu gewährleisten (Materialausdehnung).

Das Plattenmundstück wird an einer handelsüblichen Nietzange (oder an einem Nietapparat) mit einem Gewindeanschluss M10×1 mm angeschraubt.

1 Plattenmundstück

2 Nietsetzgerät

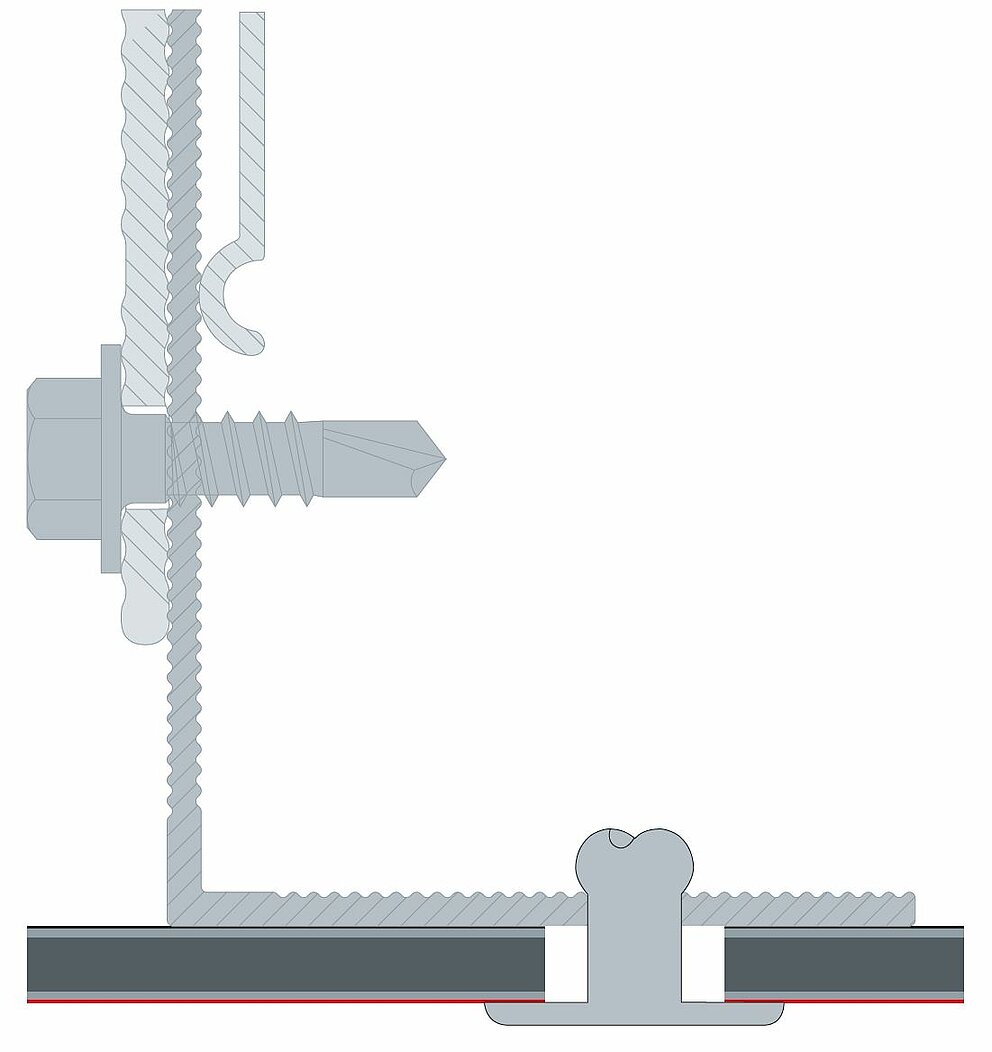

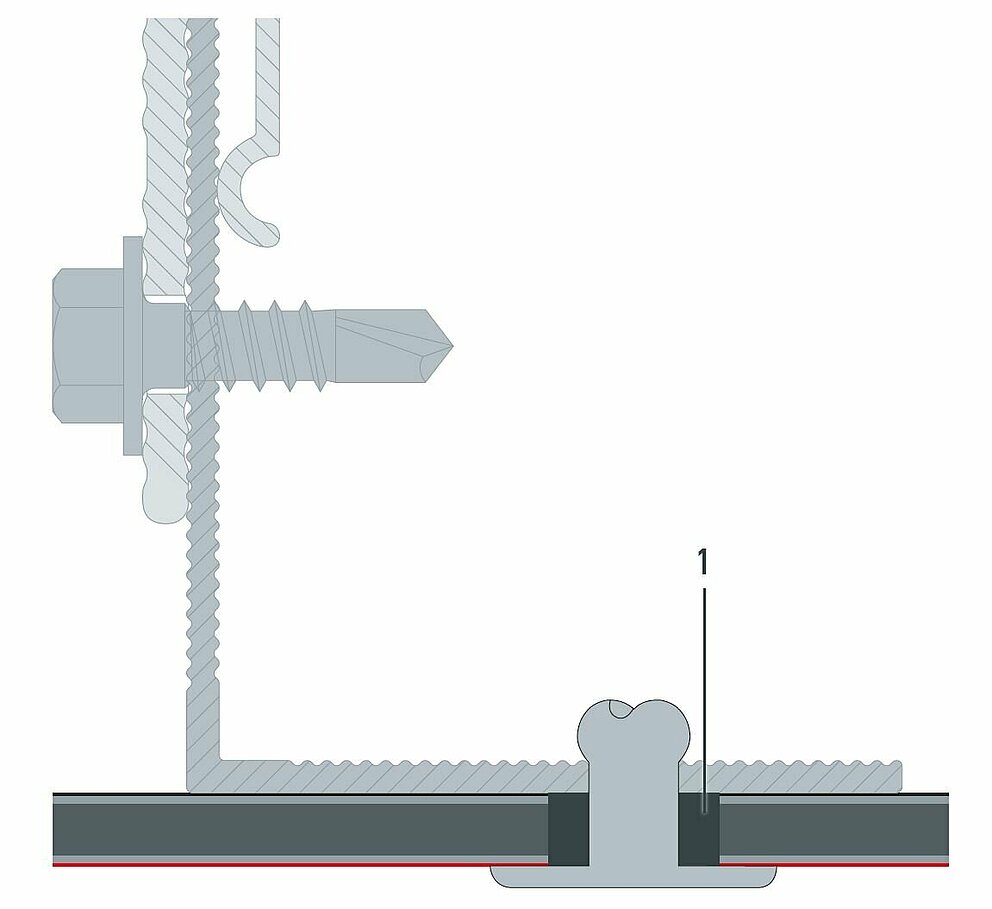

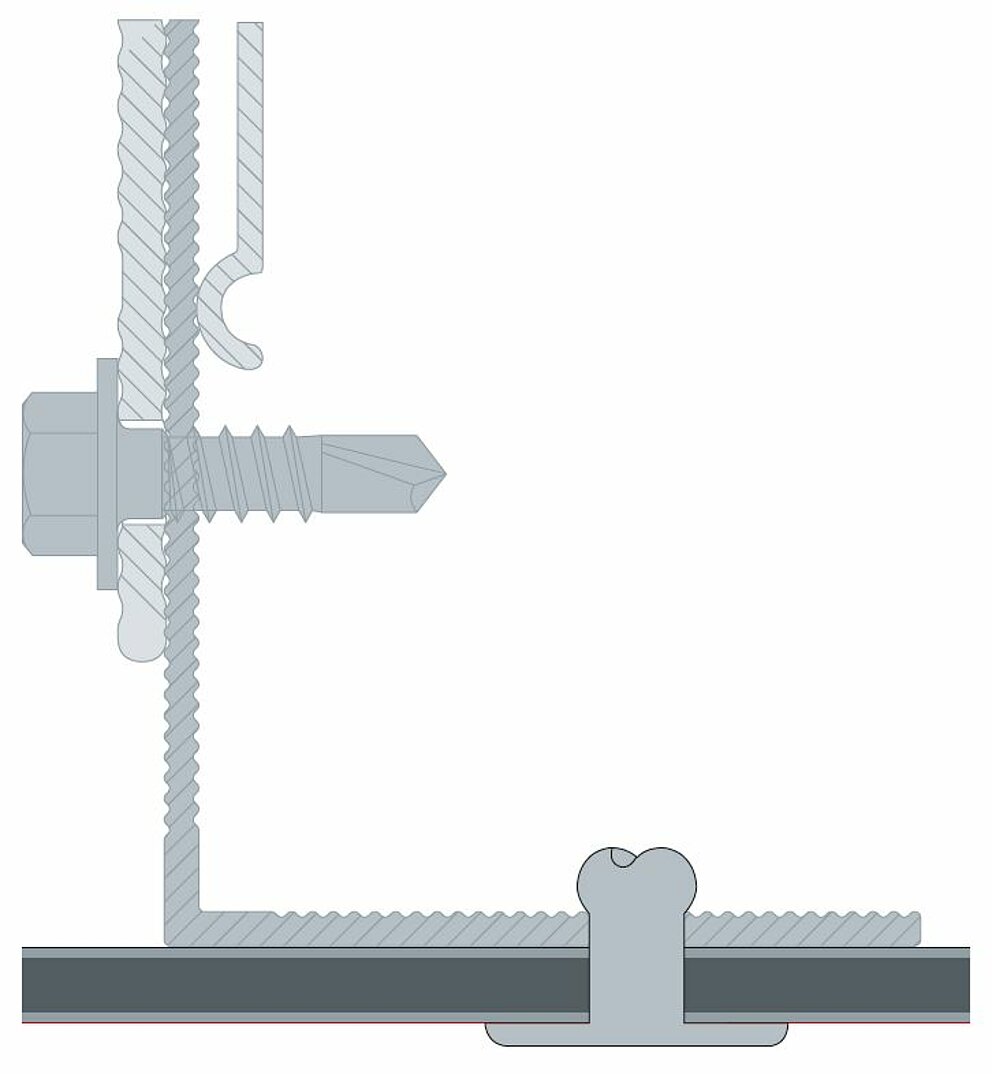

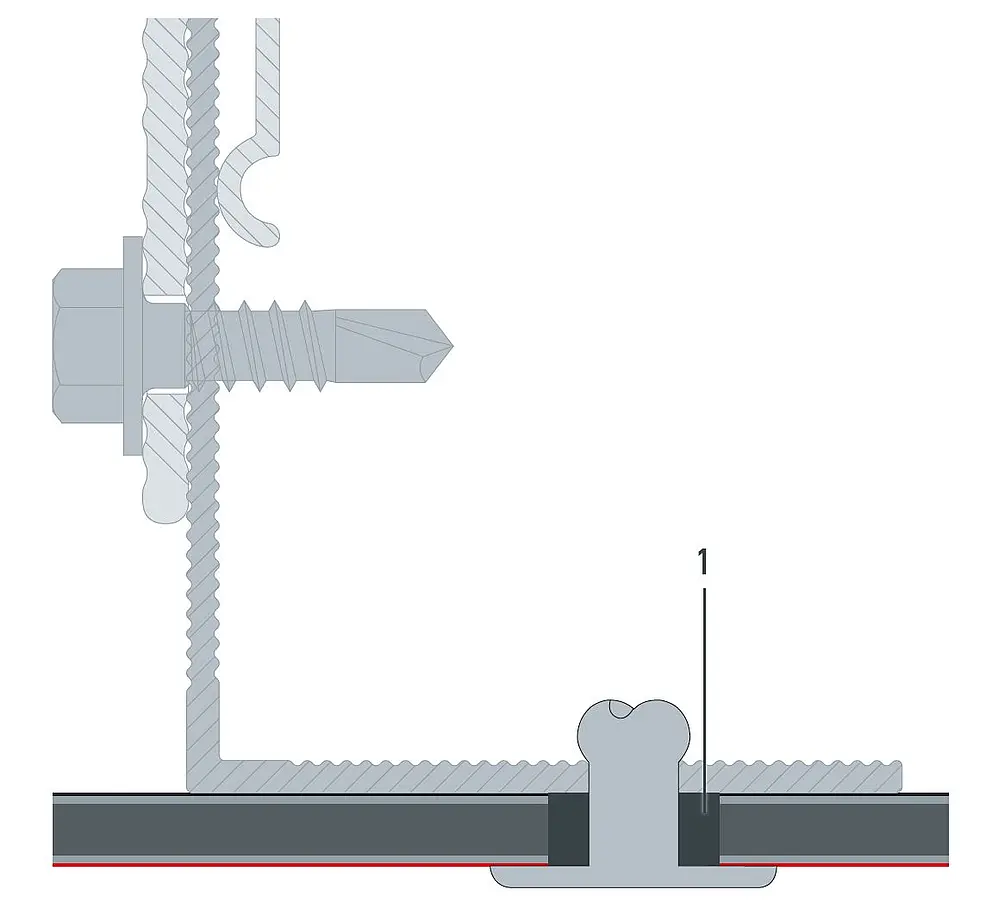

Festpunkt

In diesem Fall ist kein Verschieben der Platte möglich, da die PREFABOND Aluminium Verbundplatte an diesem Punkt fest mit der Unterkonstruktion verbunden ist.
Hierfür werden die Platten mit einem Bohrer ⌀ 5,1 mm oder ⌀ 9,5 mm vorgebohrt.

  • Bei einer Lochgröße von ⌀ 9,5 mm muss das Bohrloch mit der Festpunkthülse ⌀ 9,5 auf ⌀ 5,1 mm ausgefüllt werden.
  • Bei einer Lochgröße von ⌀ 5,1 mm ist keine Festpunkthülse erforderlich.

Die Unterkonstruktion wird immer mit einer Lochgröße von ⌀ 5,1 mm vorgebohrt.

1 Festpunkthülse

Gleitpunkt

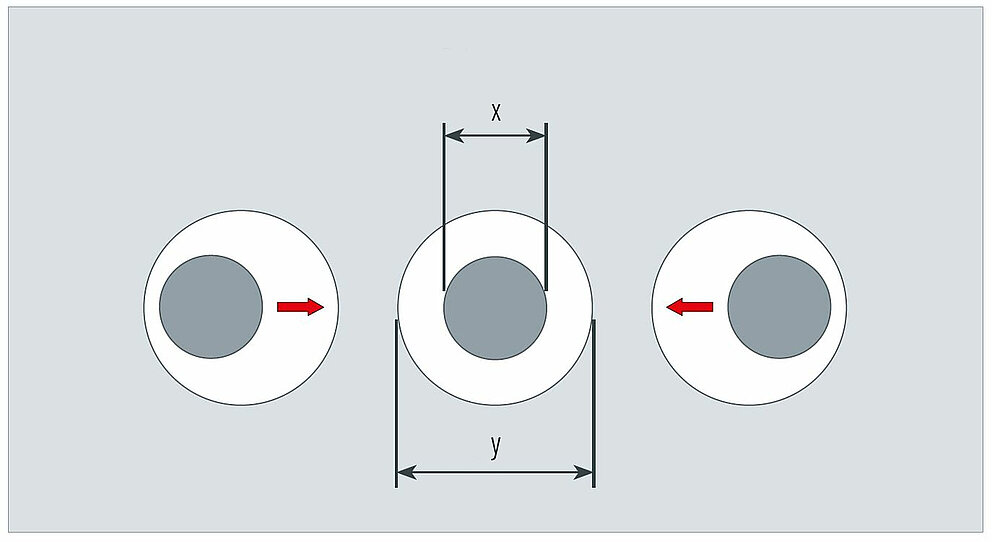

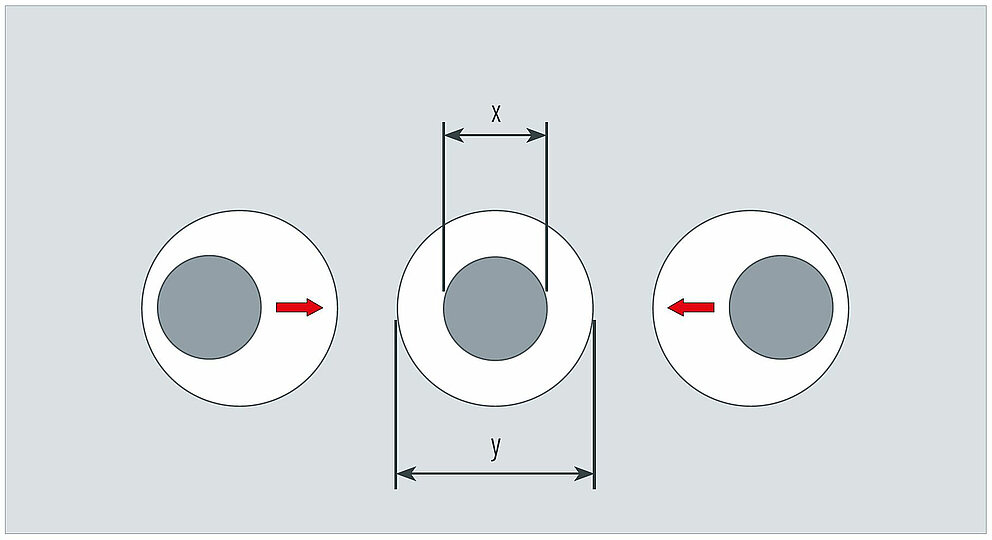

Das Bohrloch ist größer als der Durchmesser des Befestigungsmittels. Alle Befestigungslöcher der Platte werden mit einem Bohrer ⌀ 9,5 mm vorgebohrt. Die Unterkonstruktion wird immer mit einer Lochgröße von ⌀ 5,1 mm vorgebohrt. Nur so ist ein Gleitpunkt in der Lage, die thermische Materialausdehnung der Platte aufzunehmen.

Geschraubt auf Metallunterkonstruktion

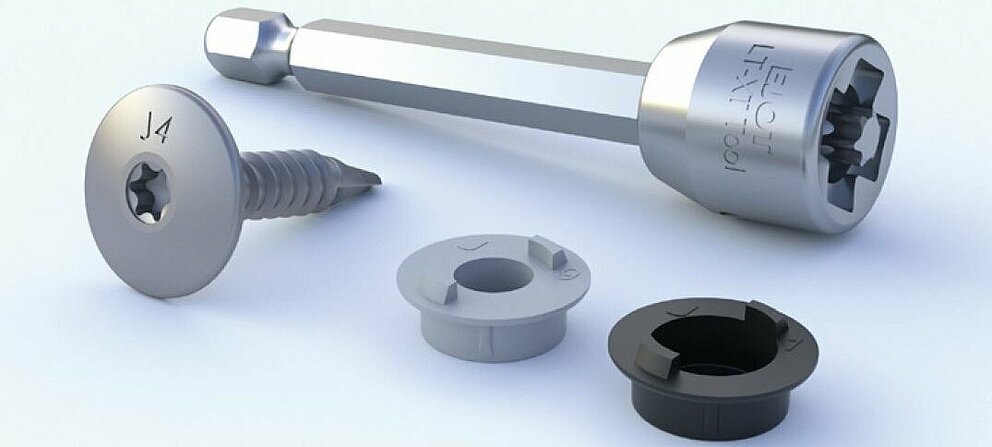

Das mechanische Befestigungssystem geschraubt besteht aus einer Fassadenschraube, einem Spezialbit LT-XT TOOL TX 25 und darauf abgestimmte Fest- und Gleitpunkthülsen.

Um ein zentrisches Bohren der Unterkonstruktion zu erzielen, verwenden Sie ausschließlich die auf das Befestigungssystem abgestimmte Zentrierhülse für Fest- und Gleitpunkte.

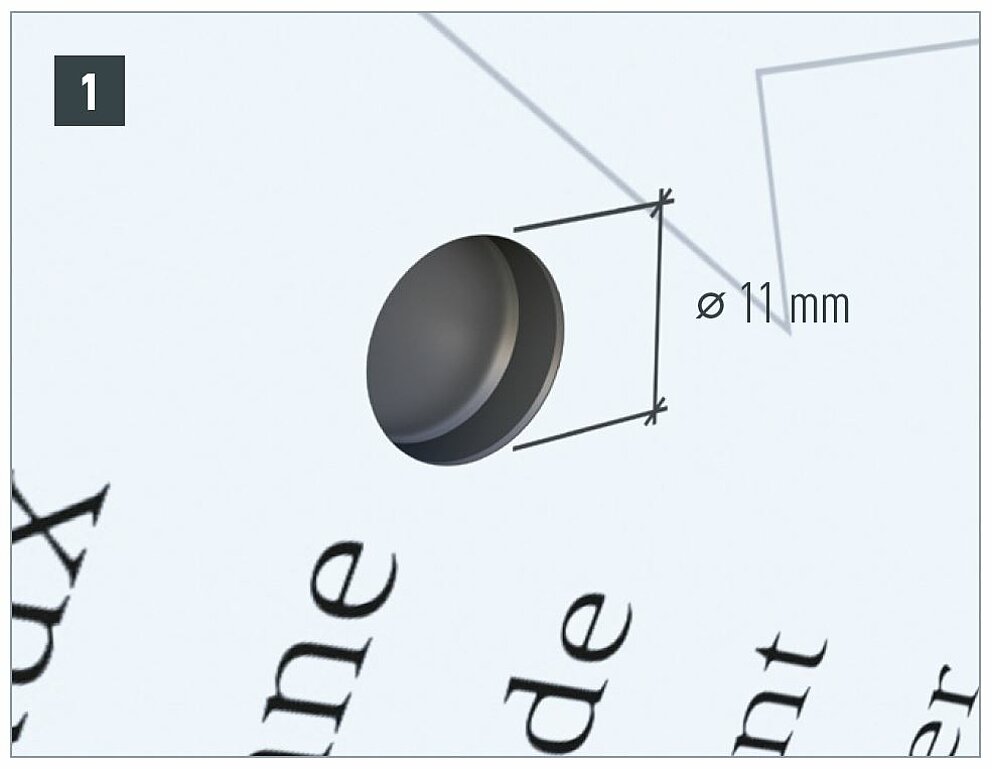

  • Alle Befestigungslöcher, unabhängig ob Fest- oder Gleitpunkte, werden ausschließlich mit einer Lochgröße von ⌀ 11 mm vorgebohrt (Bild 1).

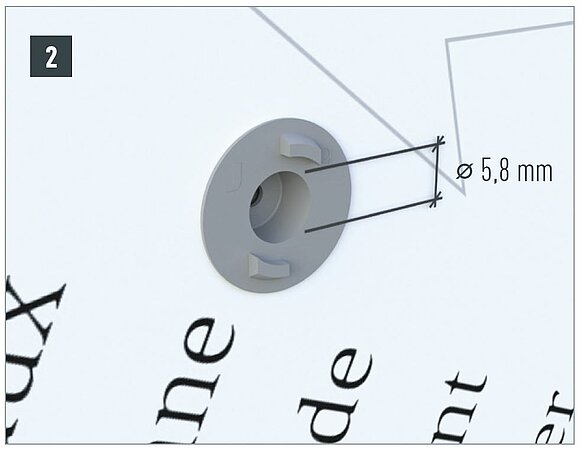

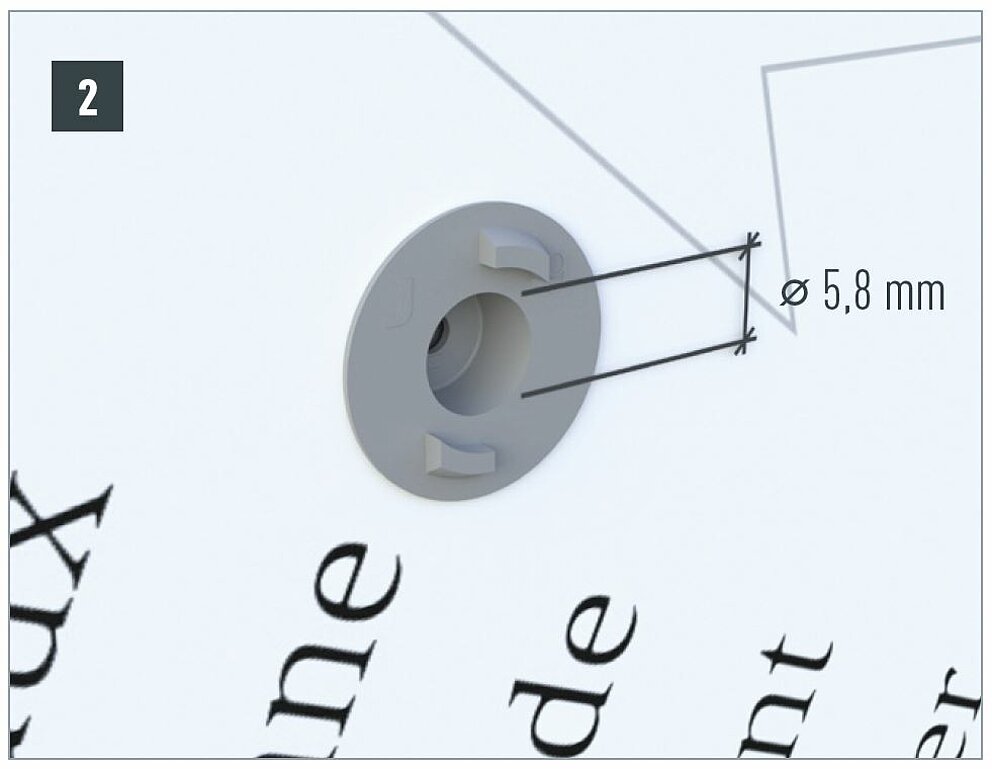

  • Festpunkthülse einsetzen, welche das Bohrloch von ⌀ 11 auf ⌀ 5,8 mm reduziert und die Platte in einer fest definierten Position hält und kein Verschieben mehr möglich ist (Bild 2).

Festpunkt

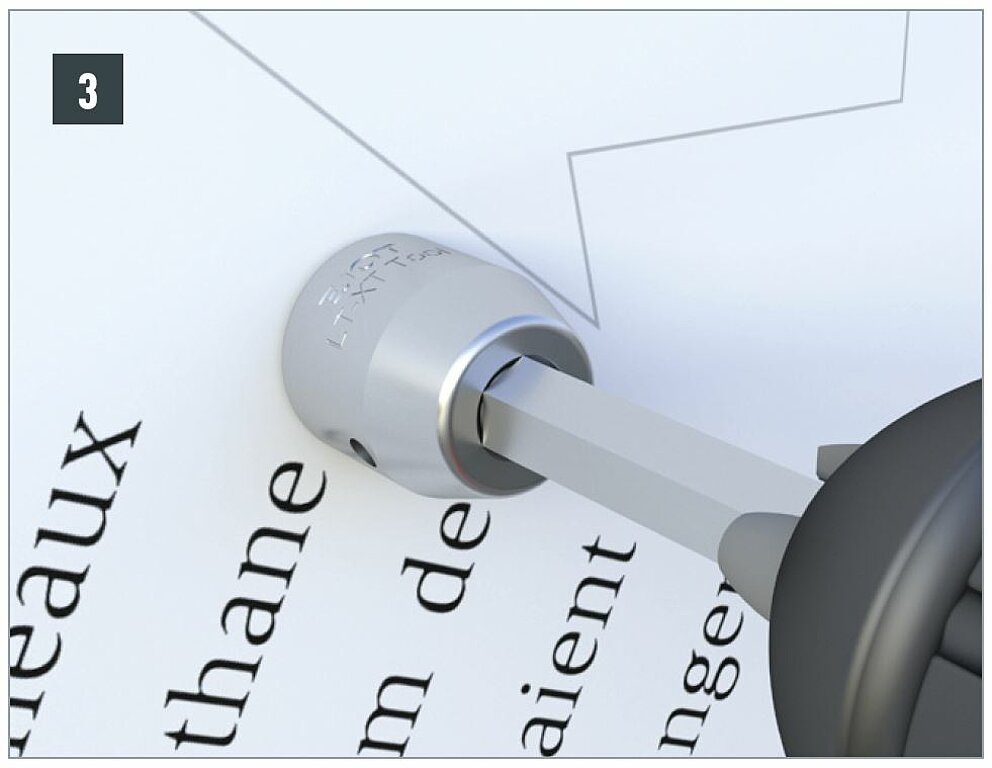

  • Im Anschluss mit dem LT-XT-Tool die Festpunkthülse einige Umdrehungen rotieren, sodass die Schutzfolie eingeschnitten wird (Bild 3).

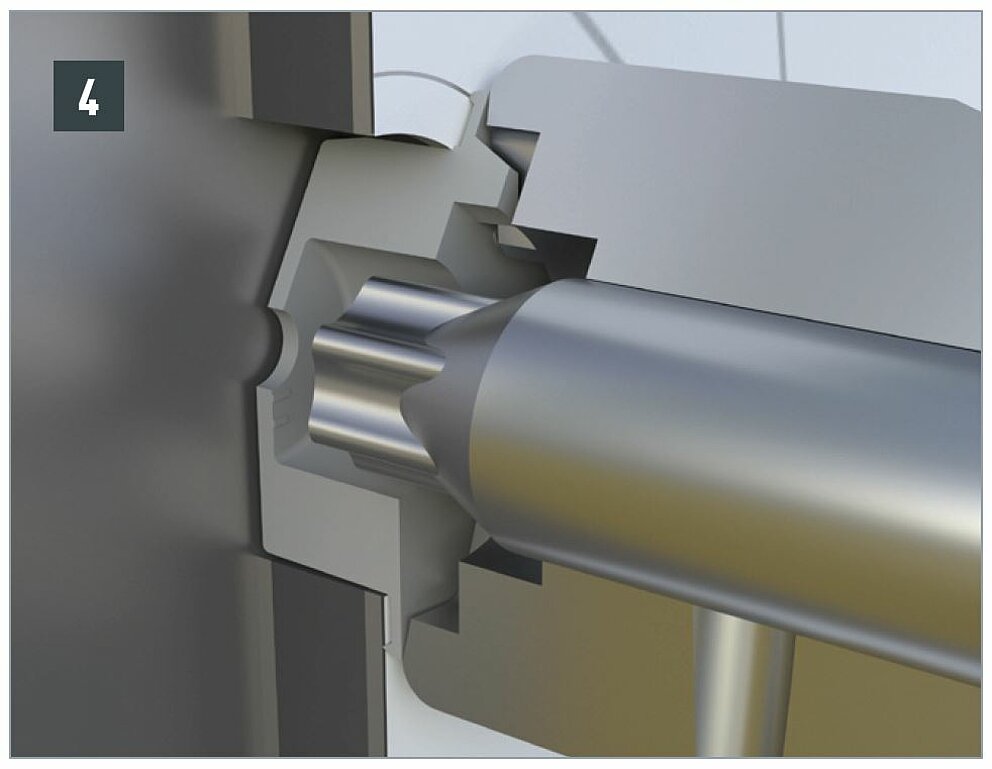

  • Die Festpunkthülse hat an der Rückseite einen kleinen Grat, welcher die Folie einschneidet (Bild 4).

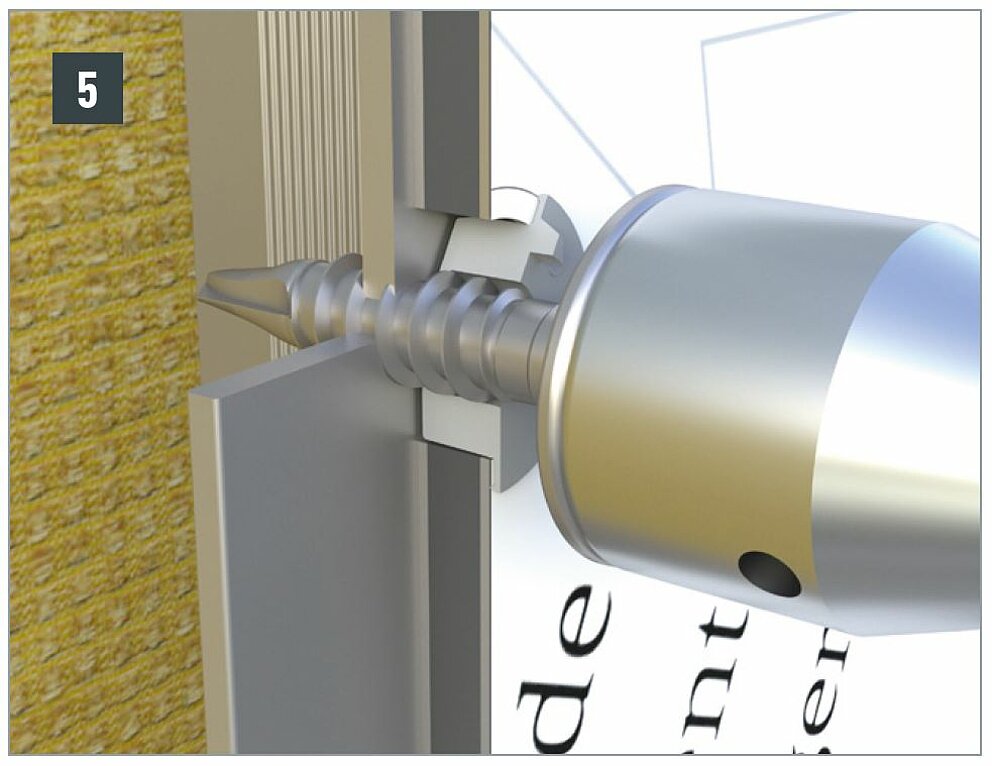

  • Anschließend die Befestigungsschraube mittig der Festpunkthülse ansetzen und zentrisch hineinschrauben (Bild 5).

Gleitpunkt

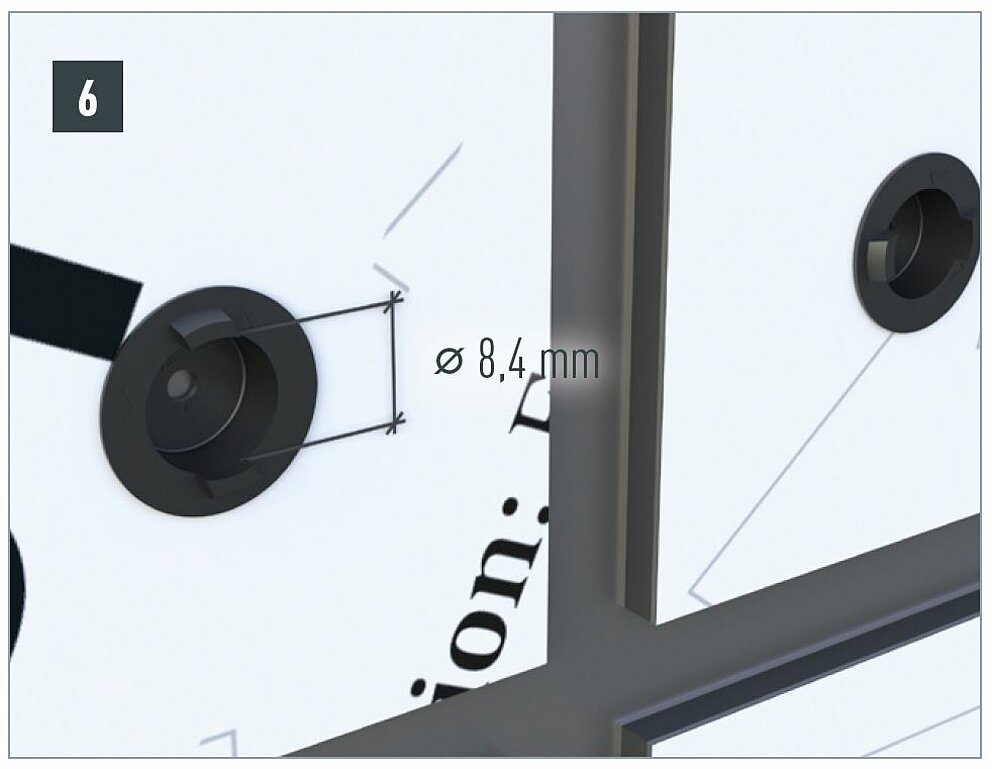

  • Gleitpunkthülse einsetzen, welche das Bohrloch von ⌀ 11 auf ⌀ 8,4 mm reduziert und in weiterer Folge die Ausdehnung der Platte aufnimmt. Analog der Festpunkthülse die Gleitpunkthülse einige Umdrehungen rotieren, sodass die Schutzfolie eingeschnitten wird (Bild 6).

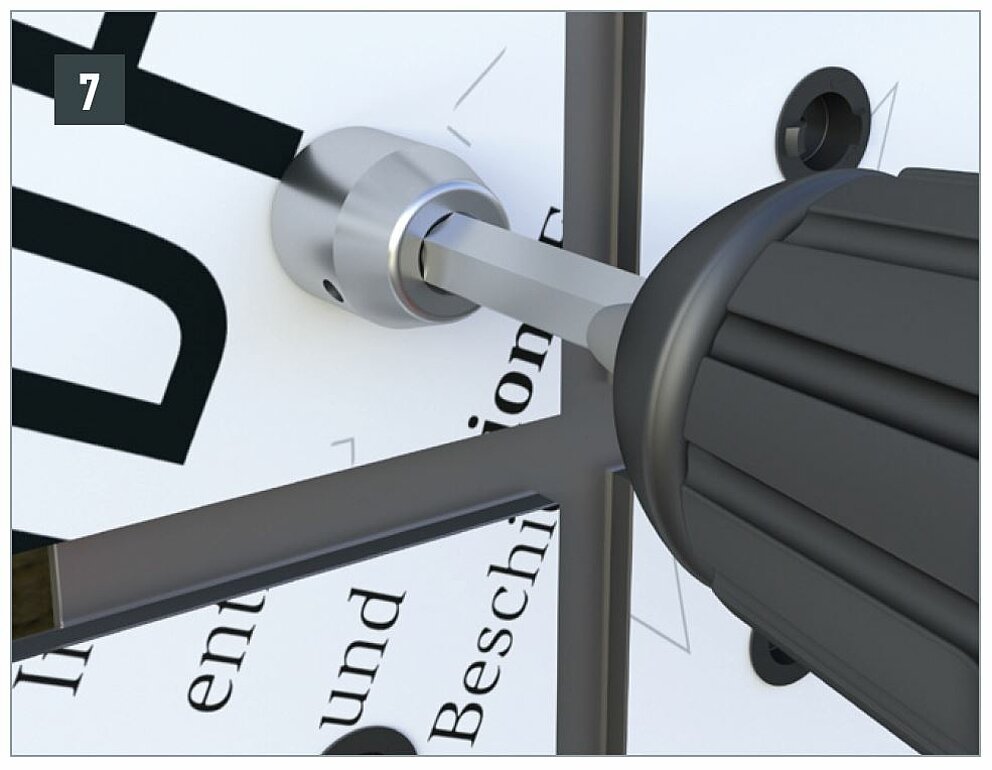

  • Anschließend die Befestigungsschraube mittig der Gleitpunkthülse ansetzen und zentrisch hineinschrauben (Bild 7).

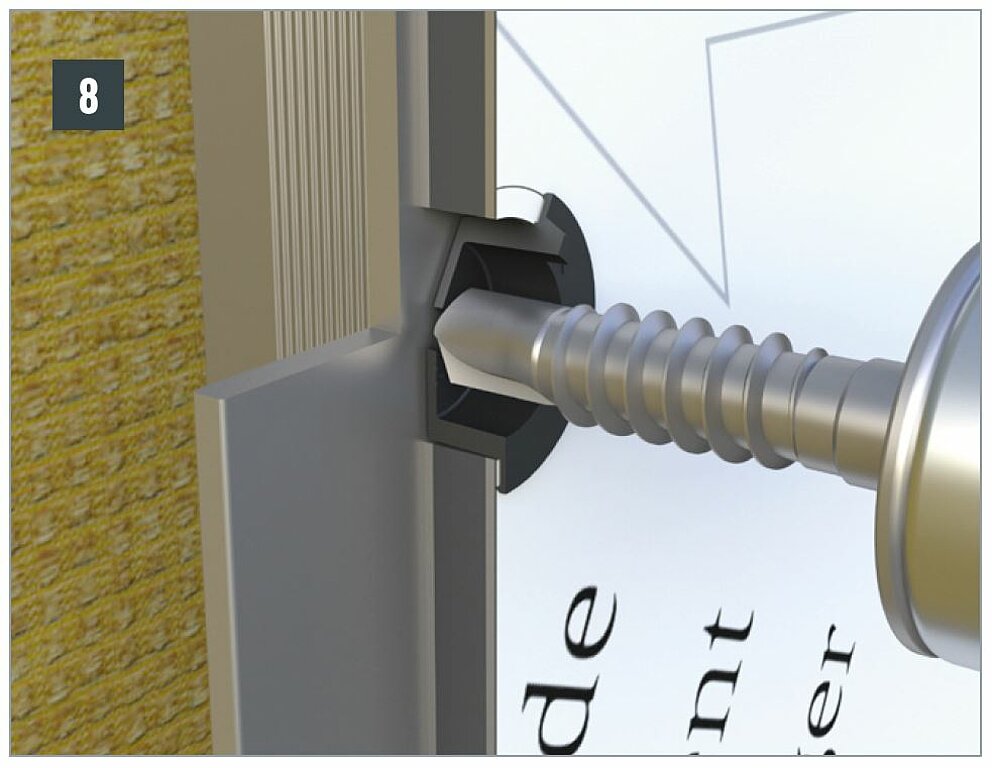

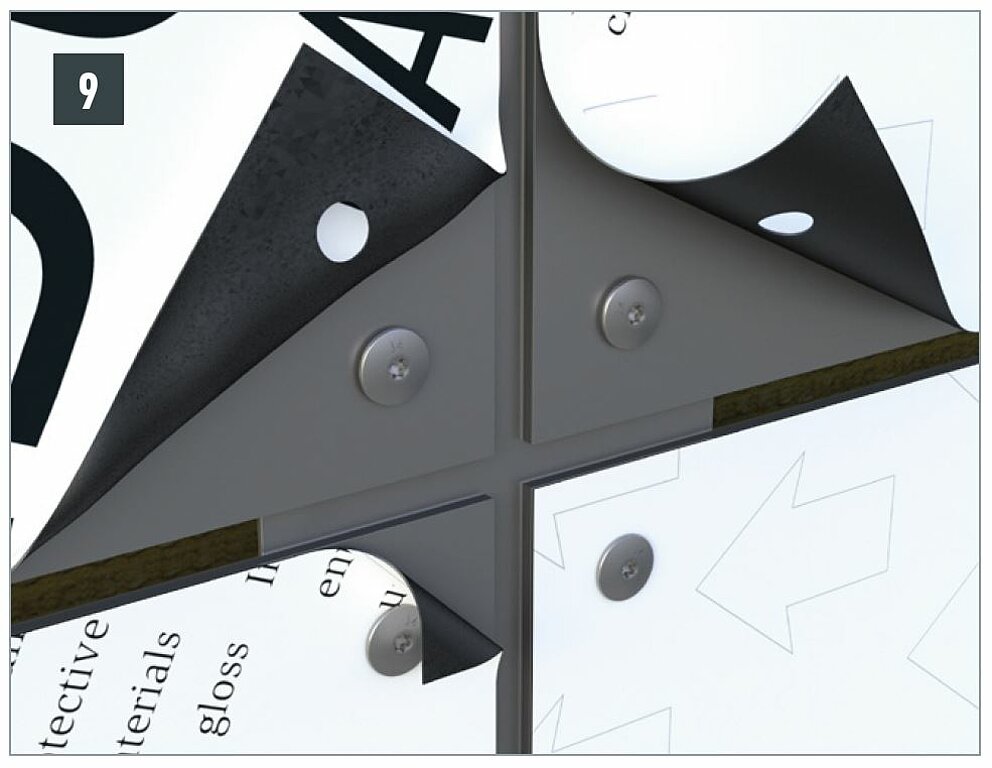

  • Durch den kleinen Grat an der Rückseite von Fest- und Gleitpunkthülse kann im letzten Schritt die Folie mühelos von der PREFABOND Aluminium Verbundplatte abgezogen werden (Bild 8).

Geschraubt auf Holz Unterkonstruktion

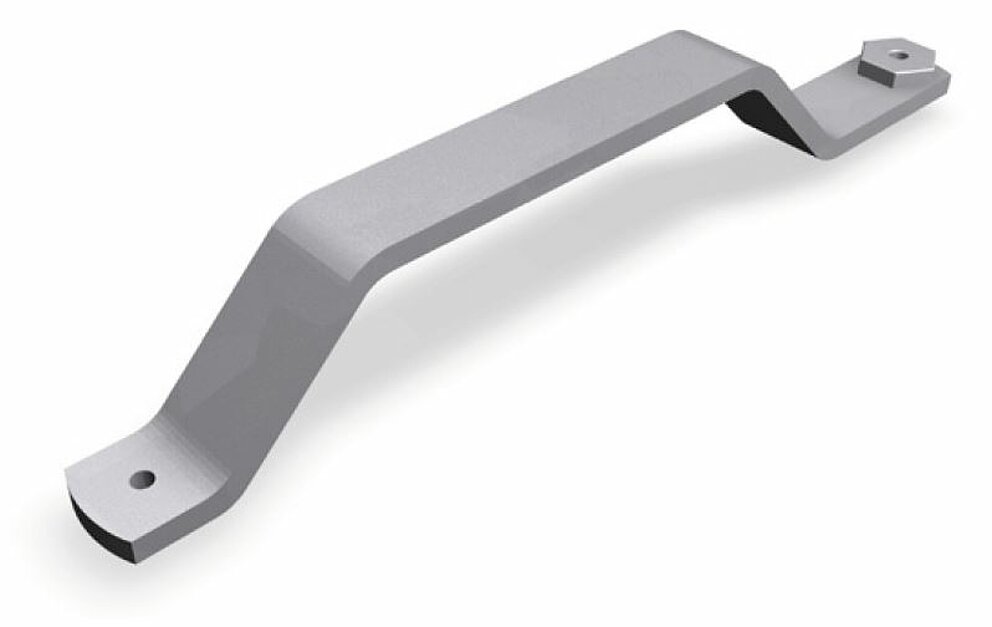

Um ein zentrisches Bohren der Unterkonstruktion zu erzielen, verwenden Sie ausschließlich die passende Bügelbohrvorrichtung, welche das Zentrum des Bohrlochs einer Verbundplatte auf die Holzunterkonstruktion überträgt.

Ritzen Sie mit dem PREFA Folienschneider ⌀ 9,5 mm die Schutzfolie rund um das Bohrloch leicht an, sodass die Schutzfolie nach Vollendung der Montage ohne Mühe abgezogen werden kann. Ansonsten kann es passieren, dass die Folie zwischen der Platte und der Unterseite des Schraubenkopfes geklemmt wird, was das Abziehen erschwert.

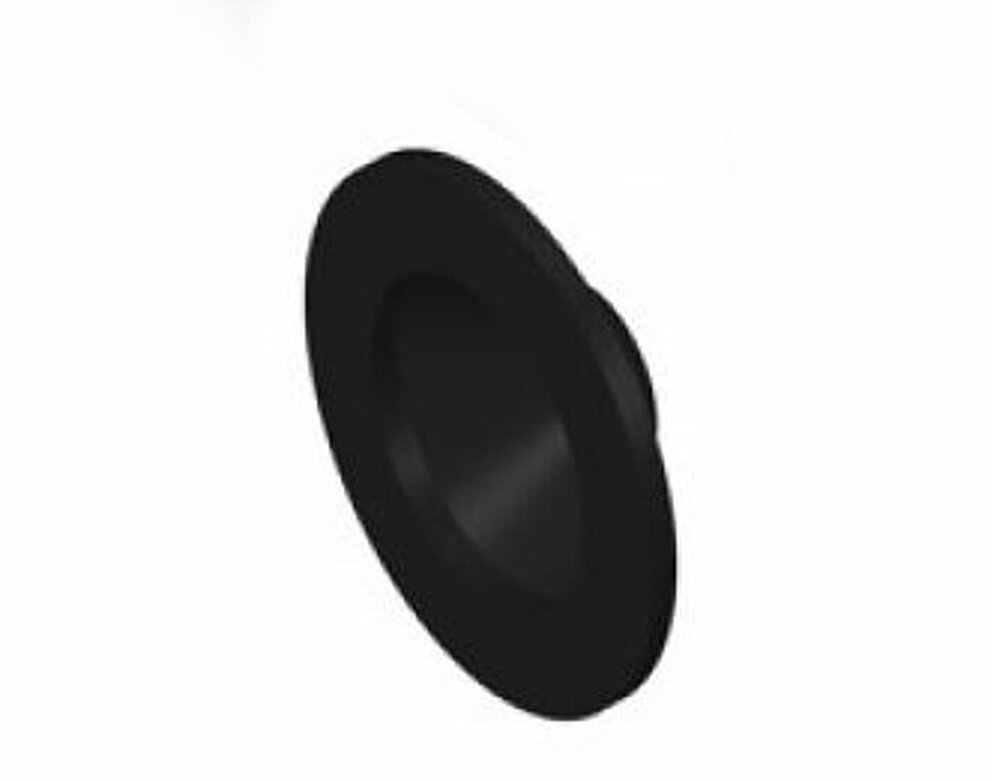

Die Lochgröße der Befestigungspunkte beträgt immer ⌀ 9,5 mm, unabhängig ob Fest- oder Gleitpunkt. Die Holzunterkonstruktion wird mithilfe der Bügelbohrvorrichtung für Holzunterkonstruktion ⌀ 9,5 mm auf ⌀ 3,3 mm vorgebohrt, um sowohl das rechtwinkelige und zentrische Eintreten der Schraube zu ermöglichen als auch dem Ausbrechen des Kantholzes vorzubeugen. Drücken Sie danach den Fassadenzentrierdichtring in jedes Bohrloch, unabhängig ob Fest- oder Gleitpunkt.

Hinweis

Um die Holzunterkonstruktion vor eintretendem Wasser zu schützen, ist es wichtig, alle senkrechten Tragprofile mit einem EPDM-Dichtband zu versehen. Dieses muss auf jeder Seite mind. 5 bis 10 mm das Kantholz überragen.

Festpunkt

Da die PREFABOND Aluminium Verbundplatte an diesem Punkt fest mit der Holzunterkonstruktion verbunden ist, wird mit einem Festpunkt das Verschieben der Platte verhindert. Um einen Festpunkt zu erhalten, drücken Sie in das Bohrloch die Festpunkthülse ⌀ 8,5 mm auf ⌀ 5,1 mm. Im Weiteren Schritt kann die Schraube eingedreht werden.

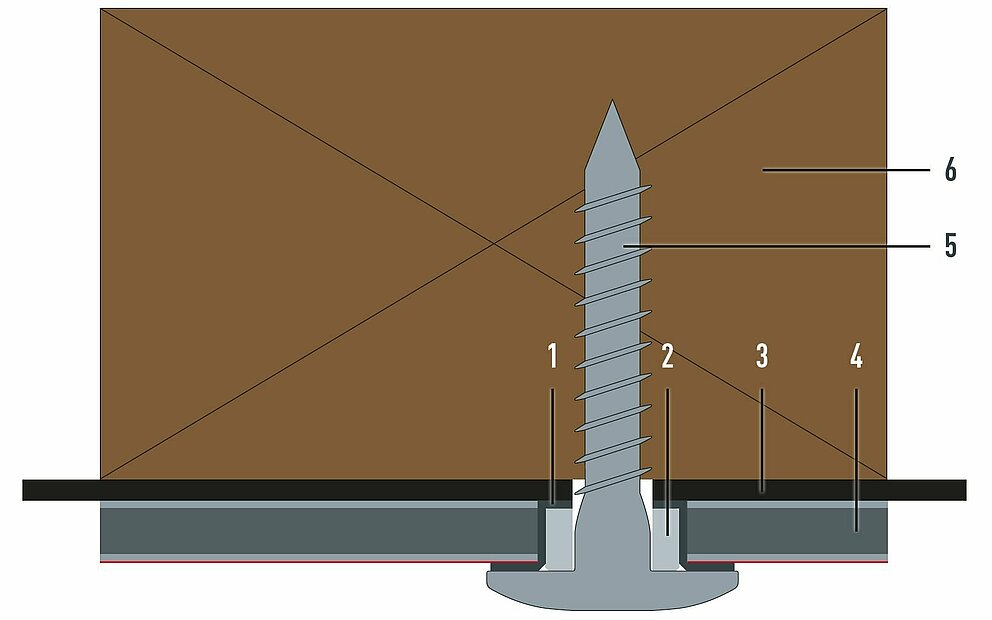

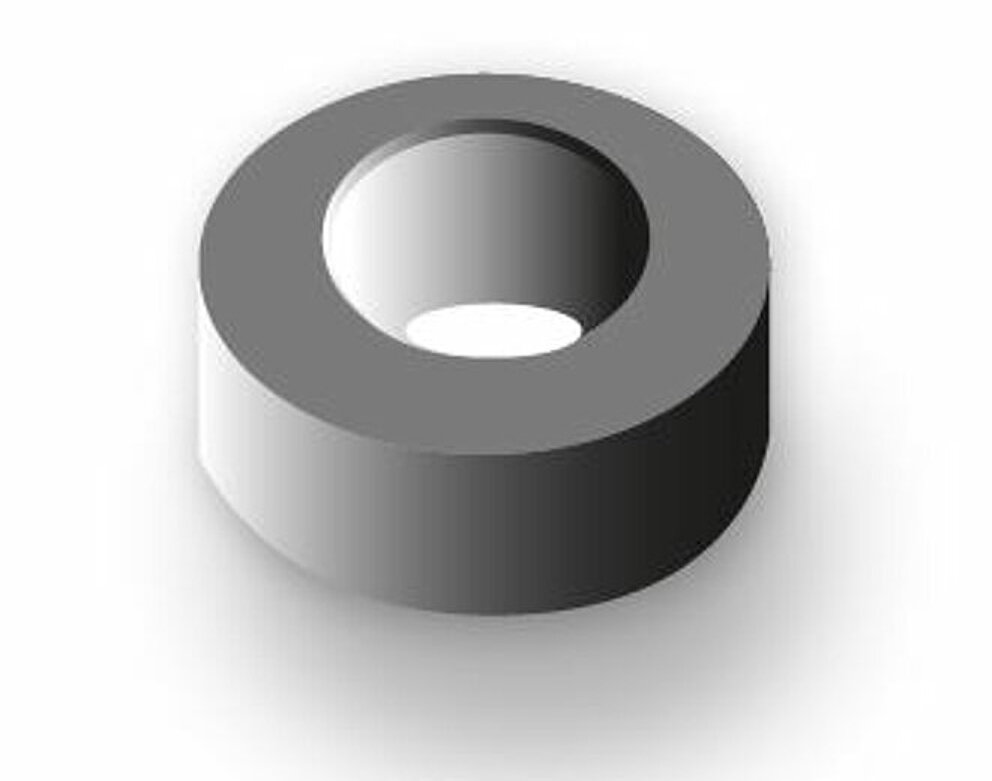

1 Fassadenzentrierdichtring

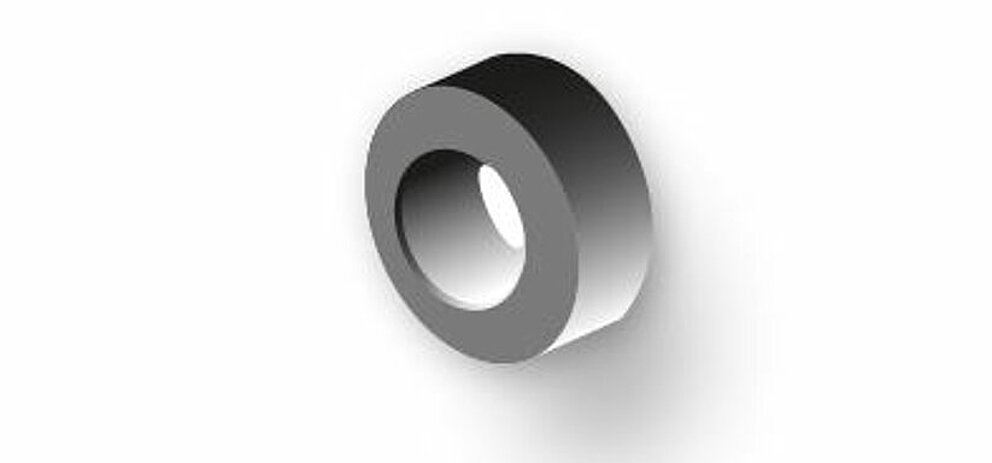

2 Festpunkthülse
3 EPDM-Dichtband

4 PREFABOND

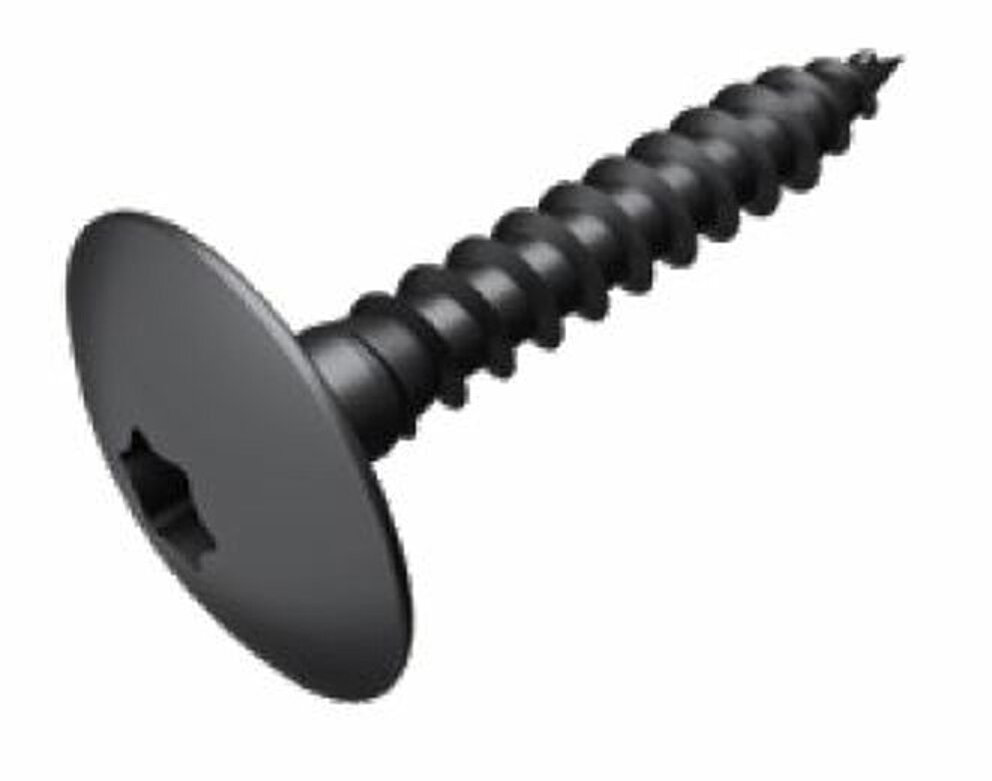

5 Fassadenschraube
6 Holz-UK

Hinweis

Ziehen Sie die Schraube mit moderatem Drehmoment an, sodass die Schraube zwar die Platte ausreichend in Ihrer Position hält, ohne jedoch den Fassadenzentrierdichtring unter dem Schraubenkopf hervorzudrücken.

Gleitpunkt

Bei der mechanischen Befestigung auf einer Holzunterkonstruktion wird der Gleitpunkt analog dem Festpunkt ausgeführt. Der einzige Unterschied liegt darin, dass keine Hülse in den Fassadenzentrierdichtring eingelegt wird.

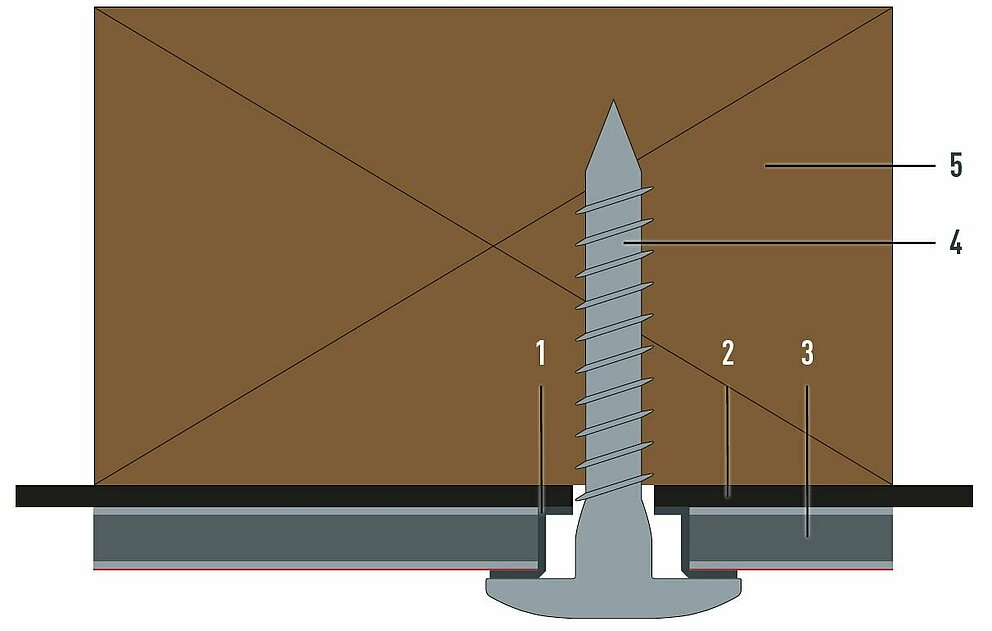

1 Fassadenzentrierdichtring
2 EPDM-Dichtband
3 PREFABOND

4 Fassadenschraube
5 Holz-UK

Geklebte Befestigung

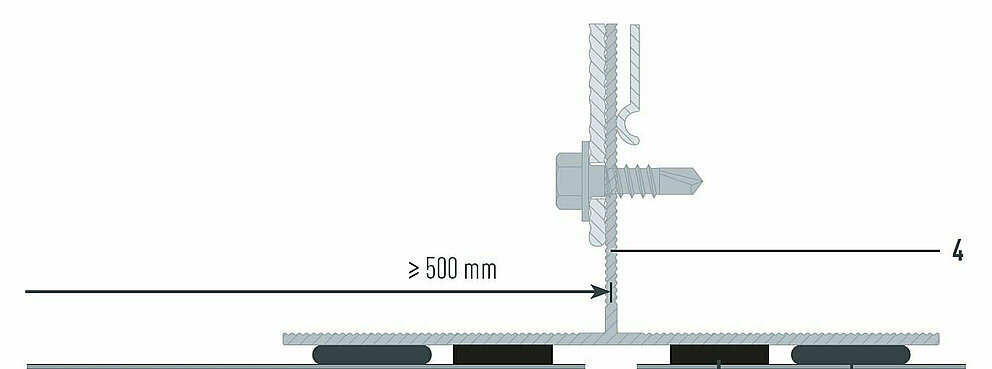

1 Klebstoff (Kleberaupe)
2 doppelseitiges Montageklebeband

3 PREFABOND
4 Metall-UK

Unterkonstruktion

Folgende Punkte sind bei der Unterkonstruktion zu berücksichtigen:

  • Verwenden Sie nur glatte Profile, da gerillte Tragprofile nicht gut entfettet werden können.
  • Achten Sie darauf, dass die Unterkonstruktionstragprofile ausschließlich blank und nicht beschichtet sind, um so eine optimale Haftung gewährleisten zu können.
  • Führen Sie die Verklebung nur vertikal aus.
  • Die Unterkonstruktionsabstände dürfen nicht größer als 500 mm sein.
  • Sollten größere Platten und weitere Unterkonstruktionsabstände verwendet werden, muss davor unbedingt Rücksprache mit dem Kleberhersteller gehalten werden.
  • Die Verklebung auf einer Holzunterkonstruktion erfordert eine erhöhte Achtsamkeit und darf nur in direkter Abstimmung mit dem Klebesystemhersteller durchgeführt werden.

Klebesystem

Folgende Punkte sind beim Klebesystem zu berücksichtigen:

  • Halten Sie in puncto Temperatur und Luftfeuchtigkeit die Herstellervorgaben ein.
  • Führen Sie ein Klebeprotokoll, wie dies vom Kleberhersteller gefordert wird.
  • Beachten Sie das Ablaufdatum des Produkts.
  • Achten Sie darauf, dass die Mindestdicke von Kleberaupe und Doppelklebeband eingehalten wird.
  • Halten Sie die vorgegebenen Ablüft- und Trocknungszeiten ein.
  • Beachten Sie die Vorgaben und Sicherheitsdatenblätter hinsichtlich der persönlichen Schutzausrüstung.

Verbundplatte

Folgende Punkte sind bei der PREFABOND Aluminium Verbundplatte zu berücksichtigen:

  • Die Plattenvorbehandlung ist entsprechend der Verarbeitungsrichtlinien des Kleberherstellers (Primer, Anschleifen, Entfetten usw.) durchzuführen.
  • Das maximale Plattenformat ist entsprechend der Verarbeitungsrichtlinie und der Zulassung des Kleberherstellers einzuhalten.
  • Die Montage der Verbundplatten muss dem Brandschutzkonzept entsprechen.
  • Das Verkleben von Untersichten unterliegt besonderer Sorgfaltspflicht und ist in Abstimmung mit dem Klebstoffhersteller zu planen. Im Zweifelsfall ist eine zusätzliche mechanische Sicherung der Bekleidung vorzusehen.

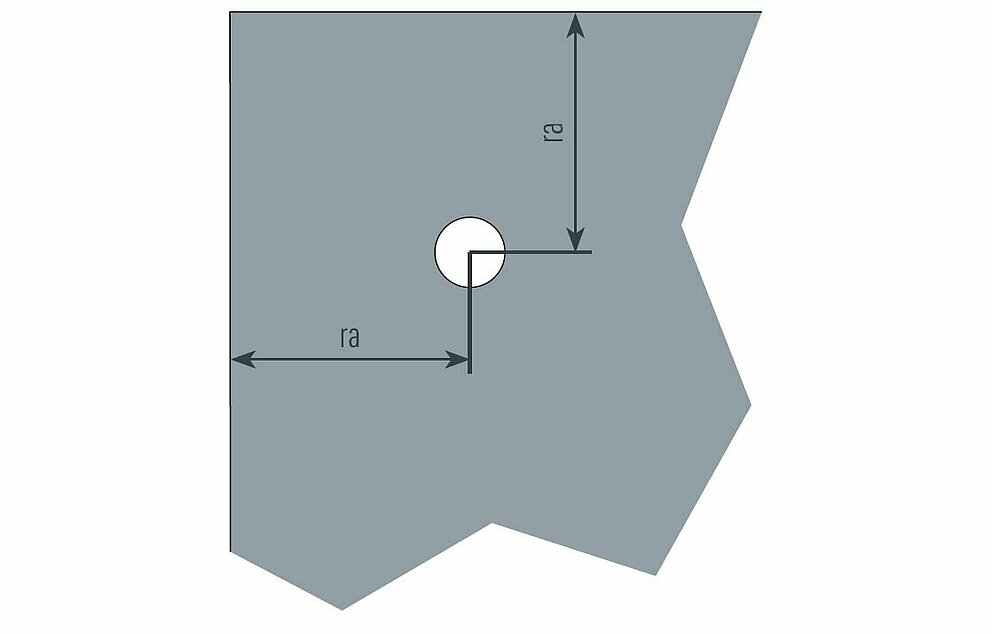

Befestigungsabstände

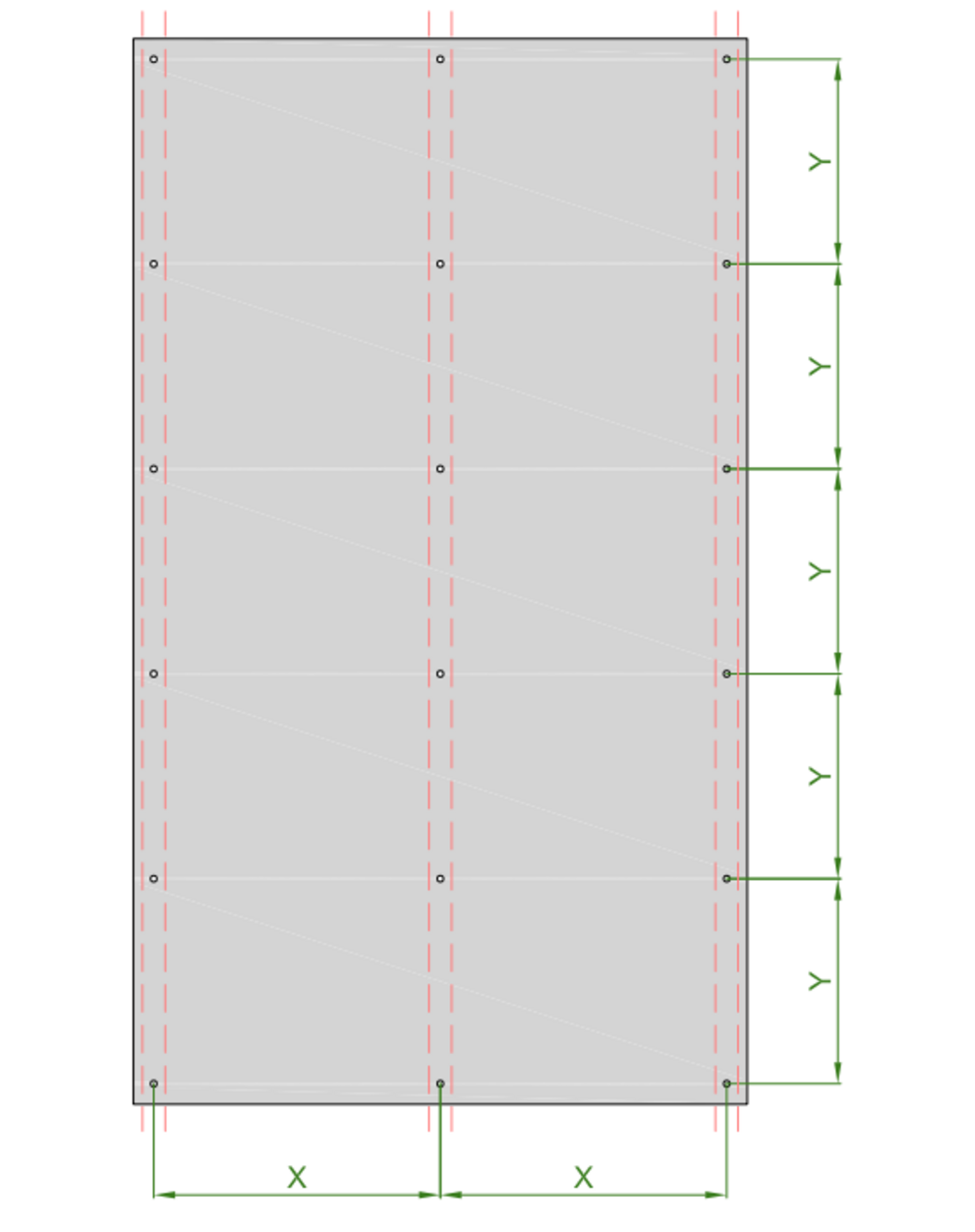

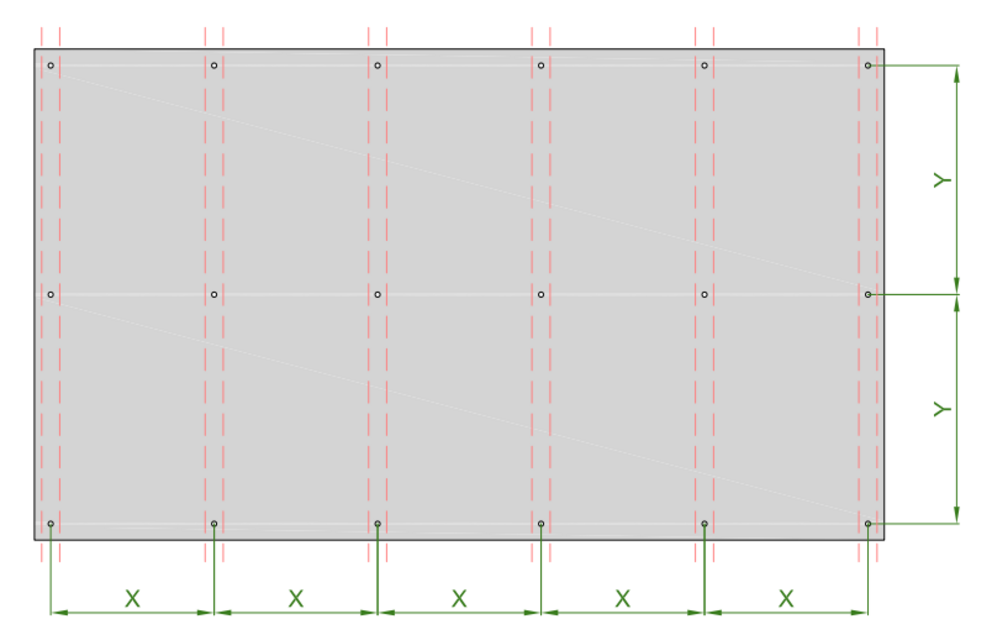

Die horizontalen Abstände [X] der vertikalen Tragprofile ergeben sich aus den statischen Anforderungen. Eine individuelle, objektbezogene Planung ist unumgänglich!

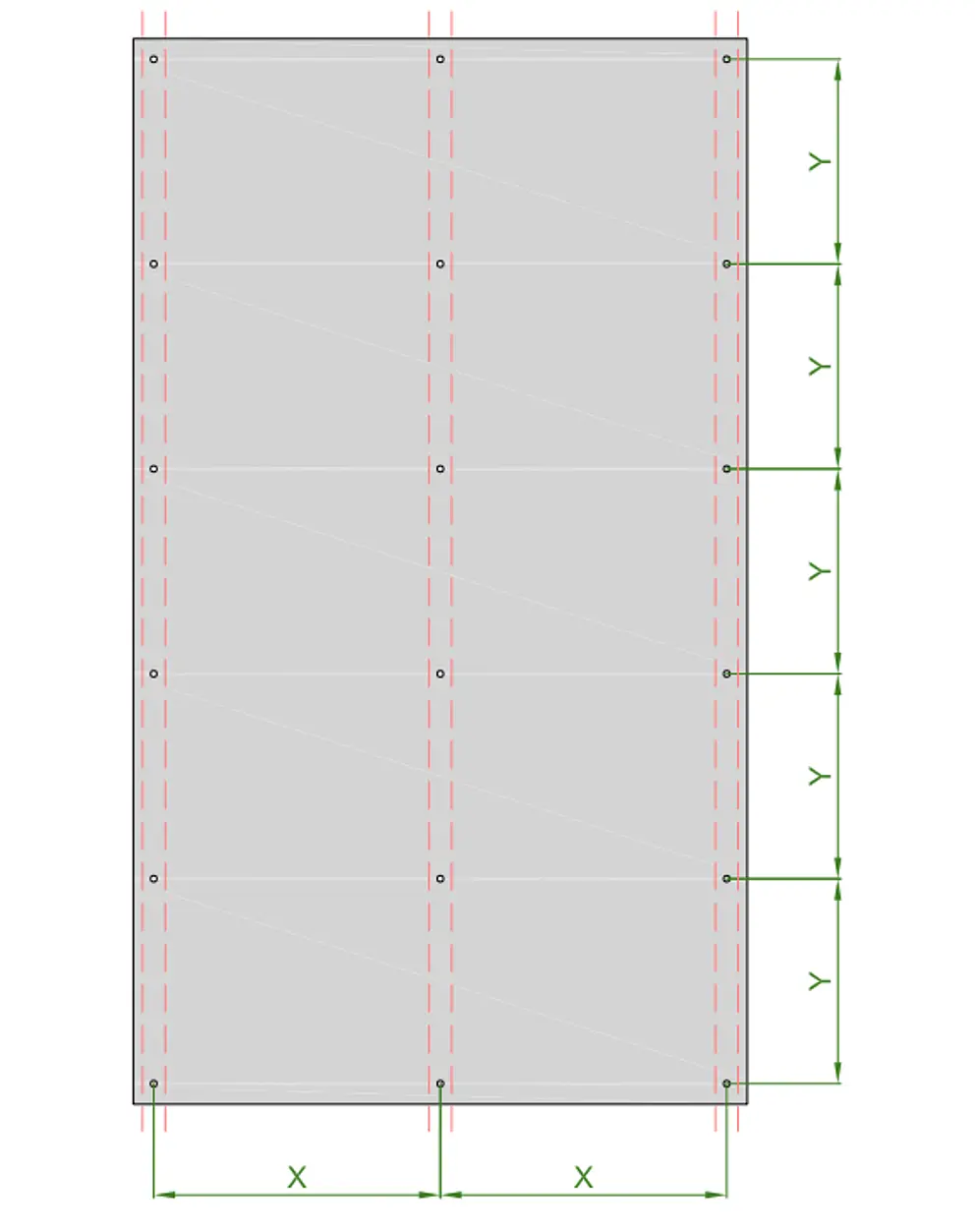

Y … (entlang des Tragprofils) = max. 500 mm
X … Achsabstand Tragprofile (mechanische Befestigung) = max. 800 mm
X … Achsabstand Tragprofile (geklebte Befestigung) = gemäß Vorgaben Kleberhersteller

PREFA empfiehlt, die Unterkonstruktionsabstände bei der mechanischen Befestigung nicht größer als 800 mm zu wählen. Bei geklebter Befestigung sind die Unterkonstruktionsabstände gemäß der Vorgabe des Kleberherstellers einzuhalten. Es kann ansonsten je nach Farbe, Glanzgrad und Lichteinfall zu Welligkeiten in der optischen Betrachtung kommen.

PREFABOND Aluminium Verbundplatten können an Untersichten mechanisch befestigt und auch geklebt werden. Es wird empfohlen, den Abstand der Befestigungsschienen in einem Raster von 500 × 500 mm nicht zu überschreiten.

Hinweis

Wird der Abstand zu groß gewählt, kann sich je nach Farbe, Glanzgrad und Lichteinfall eine Bombierung der Platte abzeichnen.
