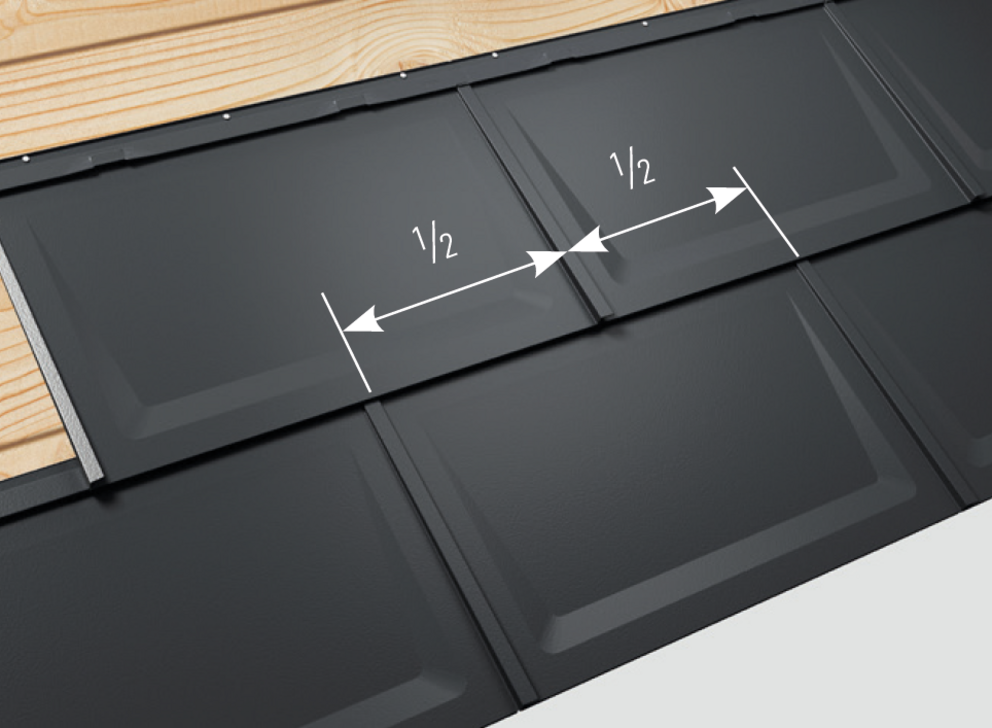

Die Dachplatten R.16 werden immer im Verbund, das heißt stoßversetzt, gedeckt. Um die Verlegung mit halbem Stoßversatz zu erleichtern, ist eine Markierung am oberen Falz der Dachplatte R.16 angebracht.

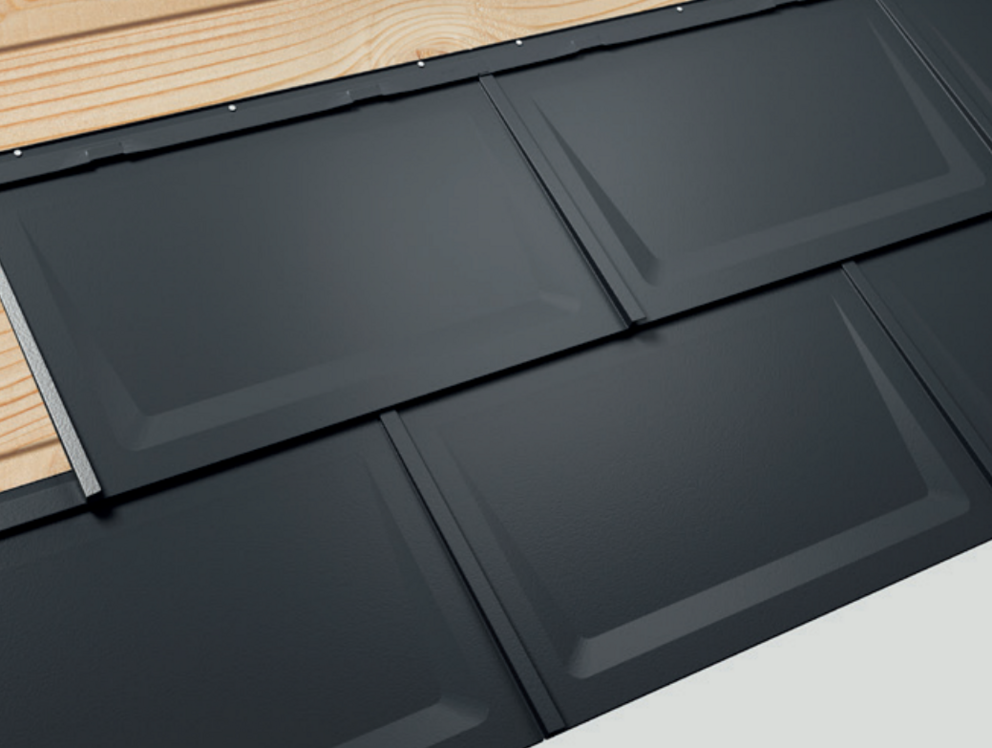

Die Verlegung der Dachplatten R.16 erfolgt von rechts nach links und soll reihenweise (in horizontalen Reihen) erfolgen.

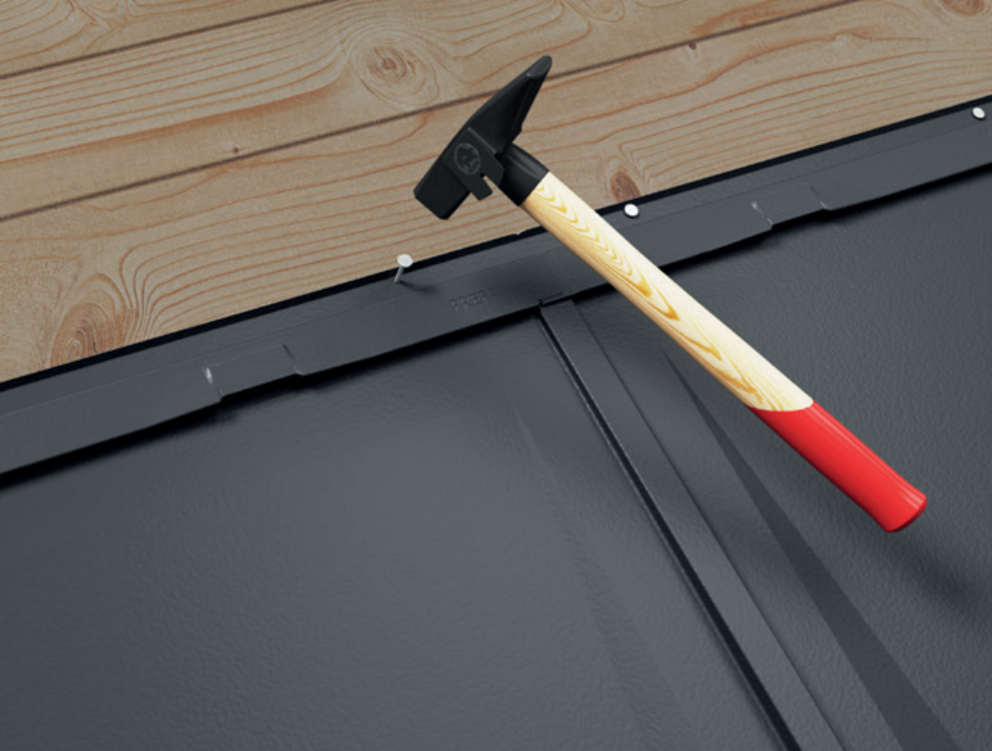

Dachplatte R.16 einjustieren und in die Fälze einschieben. Stoßen Sie an der Plattenunterkante leicht mit dem Hammerstiel nach.
Richten Sie die Dachplatte R.16 an der Schnürung bzw. der Markierung am Saumstreifen oder der vorhergehenden Reihe aus.
Befestigen Sie die Dachplatten R.16 mit den mitgelieferten Rillennägeln 2,8/25 (Basisbefestigung 3 Stück je Dachplatte R.16).
In besonders sturmgefährdeten Gebieten ist eine Windlastberechnung erforderlich und die Befestigung entsprechend der Berechnung zu erhöhen.
Hinweis
Bei zusätzlicher Befestigung können die vorbereiteten Körnungen verwendet werden.

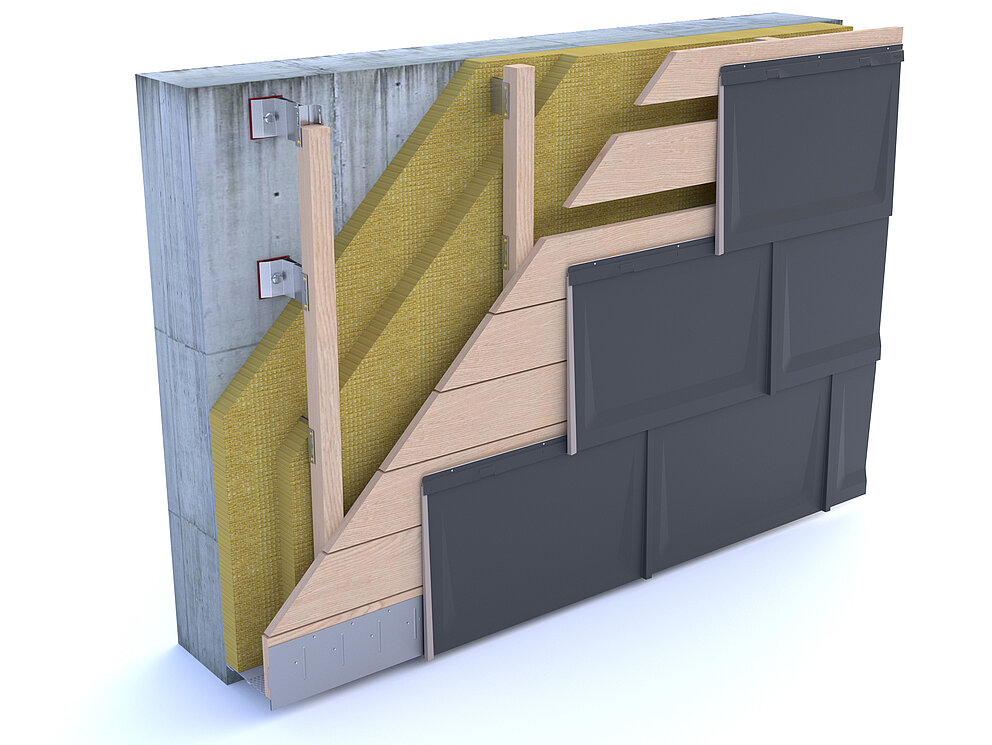

Die Dachplatte R.16 kann auch auf einer Sparschalung (mind. 24 mm) verlegt werden. Achten Sie bei der Verlegung einer Sparschalung darauf, dass sich unter der Befestigungsleiste immer ein Brett befindet und der Lattenabstand von 420 mm eingehalten wird.
