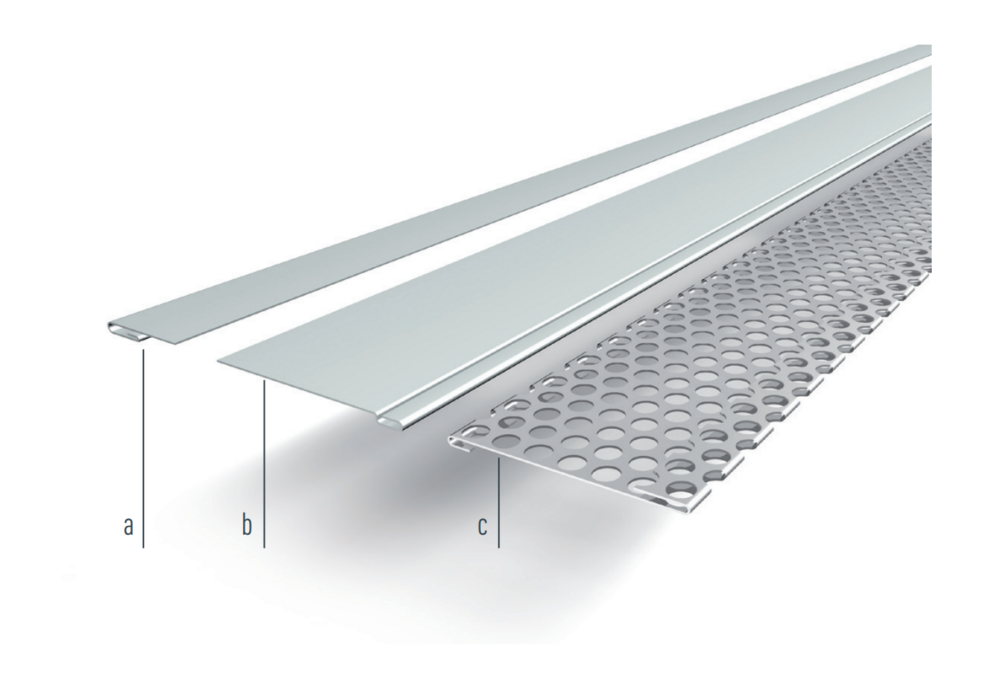

Für den unteren Anschluss werden aus dem PREFA Ergänzungsband bzw. dem PREFA Lochblech folgende Profile vorgefertigt:
a – Steckleiste |
b – Sockelblech |
c – Lochblech |

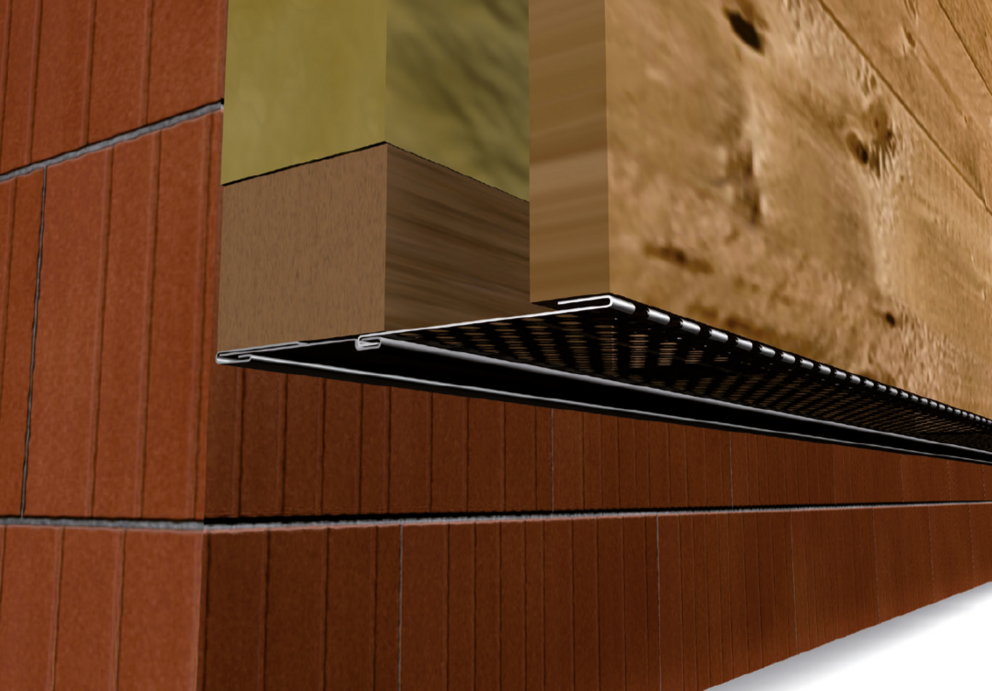

Diese werden miteinander verbunden und anschließend an der Unterkonstruktion befestigt.

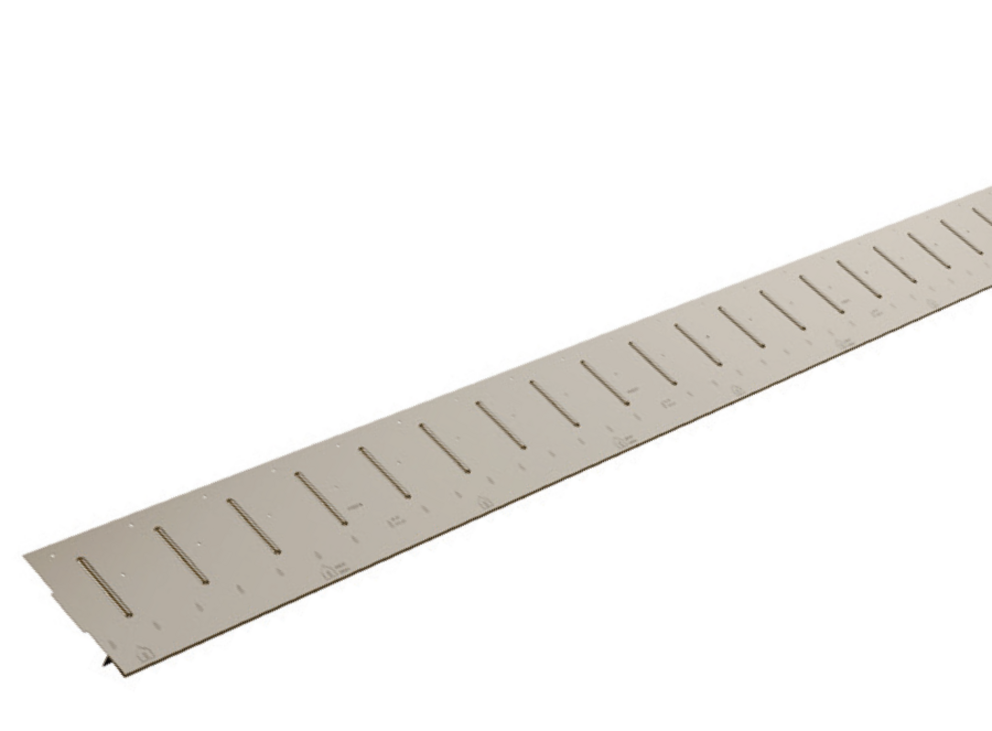

Wenn die Anschlüsse für den Sockelbereich der VHF (Lochblech und Abdeckstreifen) montiert sind, kann die Montage des Saumstreifen erfolgen. Der Saumstreifen ist immer der Beginn bei der Errichtung einer Fassade mit PREFA Kleinformat-Produkten. Eine präzise Montage des Saumstreifens ist wichtig, da dieser das Erscheinungsbild Ihrer Fassade maßgeblich gestaltet.
Hinweis
Je exakter Sie die Montage des Saumstreifens durchführen, desto leichter werden Sie sich bei der fachgerechten Verlegung des PREFA Fassadensystems tun. Die Markierungen für die jeweilige PREFA Wandeindeckung sind zu berücksichtigen.

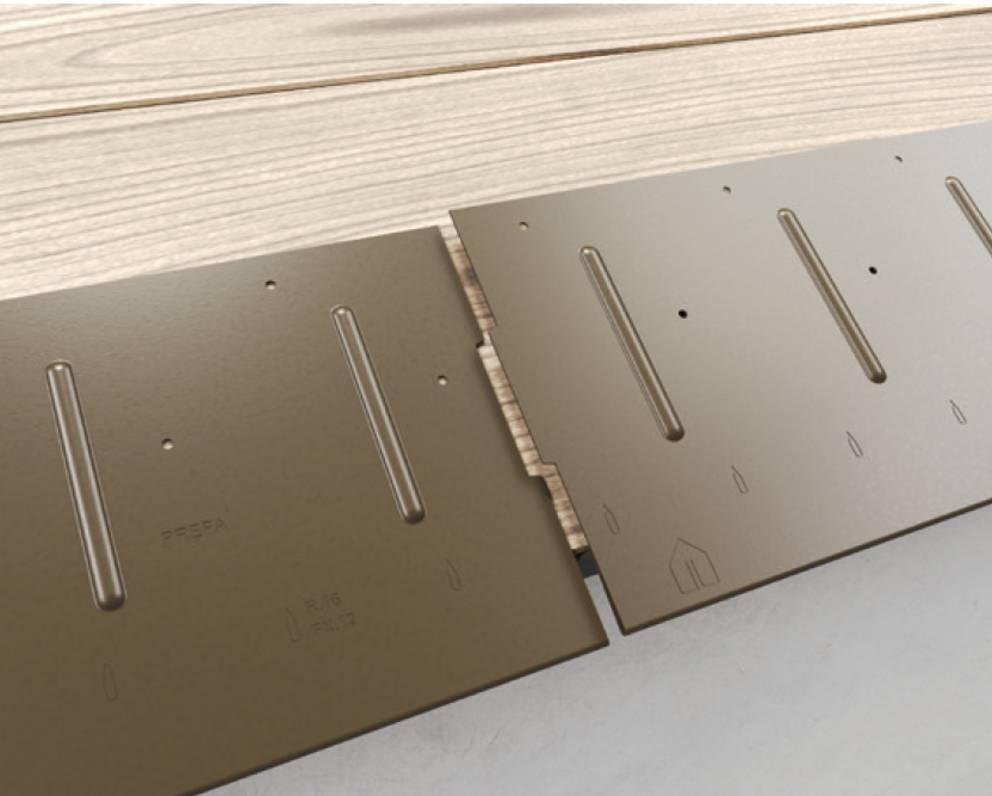

Der Anschlag des Saumstreifens erfolgt über die gesamte untere Anschlusslänge. Mithilfe eines vorher durchgeführten Schnurabschlags kann dieser geradlinig ausgeführt werden. Achten Sie darauf, dass der Vorsprung des Saumstreifens zum untersten Schalungsbrett nicht mehr als 80 mm beträgt. Der Saumstreifen muss vollflächig auf der Holz-Unterkonstruktion aufliegen.

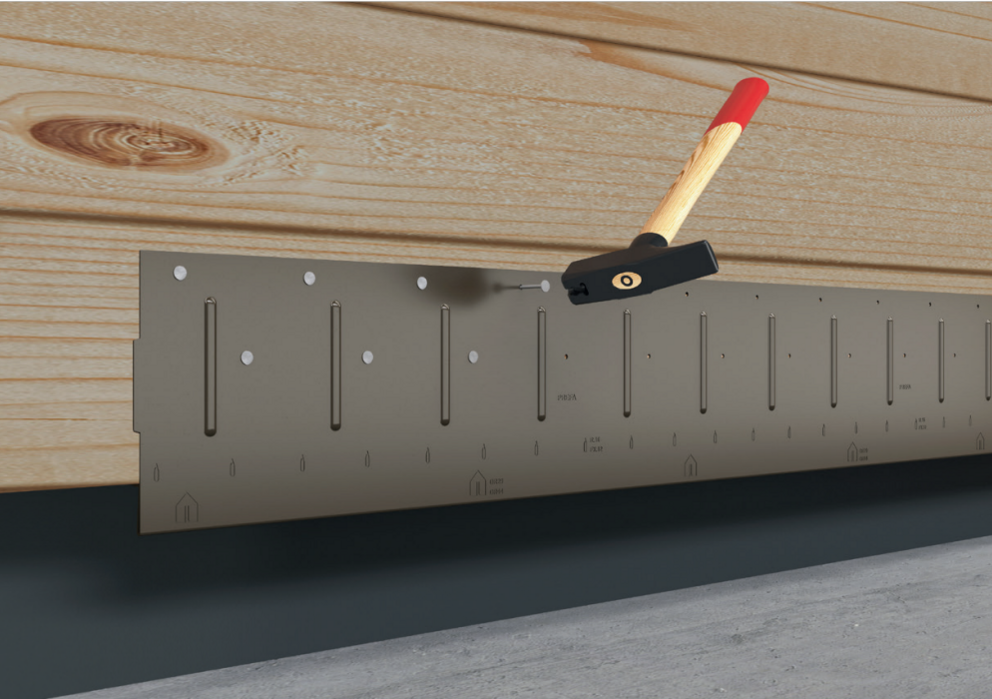

Heften Sie den Saumstreifen durchgehend an, bevor Sie alle vorgestanzten Löcher mit den beigepackten PREFA Nägeln ausnageln (alle vorgestanzten Löcher ausnageln). Anschließend erfolgen produktspezifisch die senkrechten Winkelschläge.

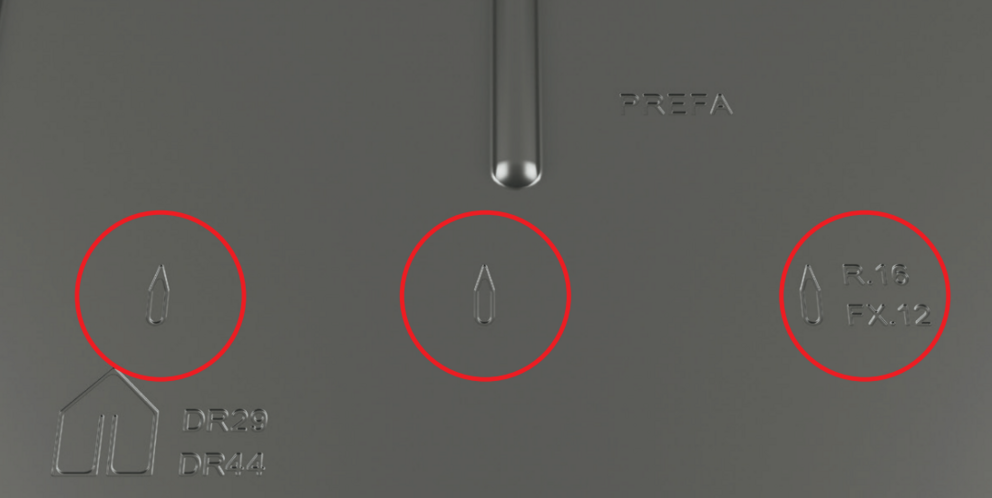

Richten Sie den Saumstreifen mit der eingeprägten Kerbe für die Dachplatte R.16 bzw. das Fassadenpaneel FX.12 nach der Fassadenmitte aus.
Hierbei ist zu beachten, dass der Bereich für die seitliche Aufkantung (z. B. seitlicher Abschluss) nicht im Falzbereich der Dachplatte R.16 bzw. des Fassadenpaneels FX.12 liegen soll. Gegebenenfalls verschieben Sie den Saumstreifen um ein Viertel der Abmessung einer Dachplatte R.16 bzw. eines Fassadenpaneels FX.12.

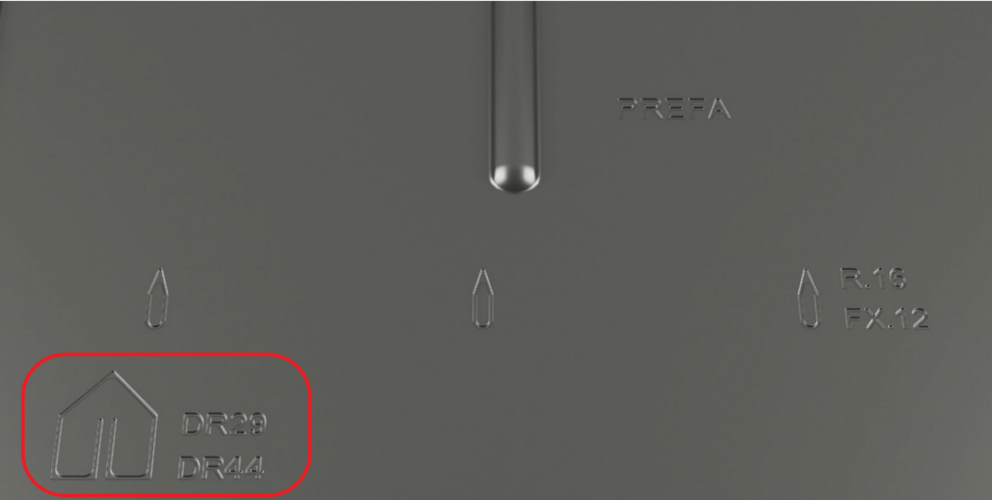

Richten Sie den Saumstreifen mit der eingeprägten Kerbe nach der Fassade aus.
Hierbei ist zu beachten, dass der Bereich für die seitliche Aufkantung (z. B. seitlicher Abschluss) nicht mittig in den Wandrauten 29 × 29 bzw. 44 × 44 liegen soll. Gegebenenfalls verschieben Sie den Saumstreifen um ein Viertel der Abmessung (1/4 des senkrechten Schnürmaßes) einer Wandraute 29 × 29 bzw. 44 × 44.

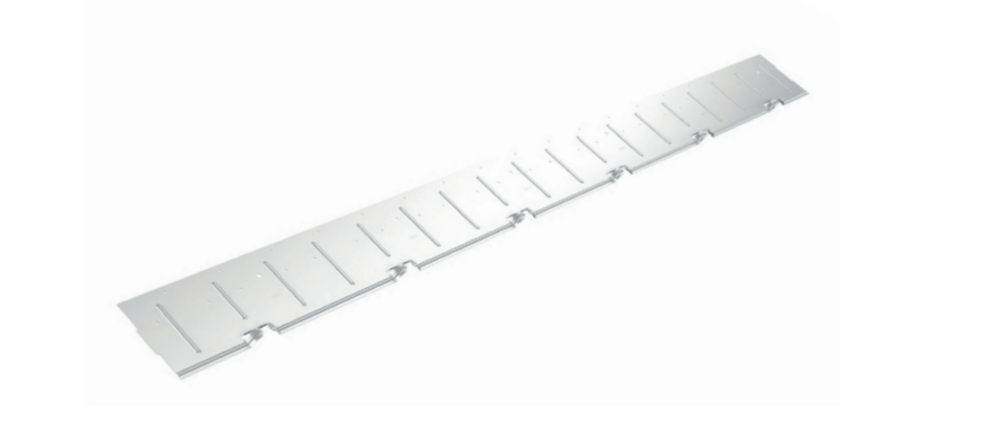

Beachten Sie, dass es für die Dachplatte einen eigenen Saumstreifen gibt. Die Befestigung ist gleich wie beim Saumstreifen, welcher zuvor beschrieben wurde.
Da die Dachplatte das einzige PREFA Kleinformat-Produkt ist, welches auch auf Lattung verlegt werden darf, gibt es hier folgende Unterscheidung:
Verlegung auf Vollschalung
Messen Sie von der Oberkante der ersten Dachplatte 450 mm nach unten. Machen Sie 150 mm (Saumstreifenbreite) von unten eine Markierung (= Saumstreifenbreite Oberkante).
Verlegung auf Lattung
Messen Sie von der Oberkante der ersten Hauptlatte 470 mm nach unten. Machen Sie 150 mm (Saumstreifenbreite) von unten eine Markierung (= Saumstreifenbreite Oberkante). Wiederholen Sie diesen Vorgang an der anderen Seite und verbinden Sie diese Markierungen mit einem horizontalen Farbschnurabschlag.
