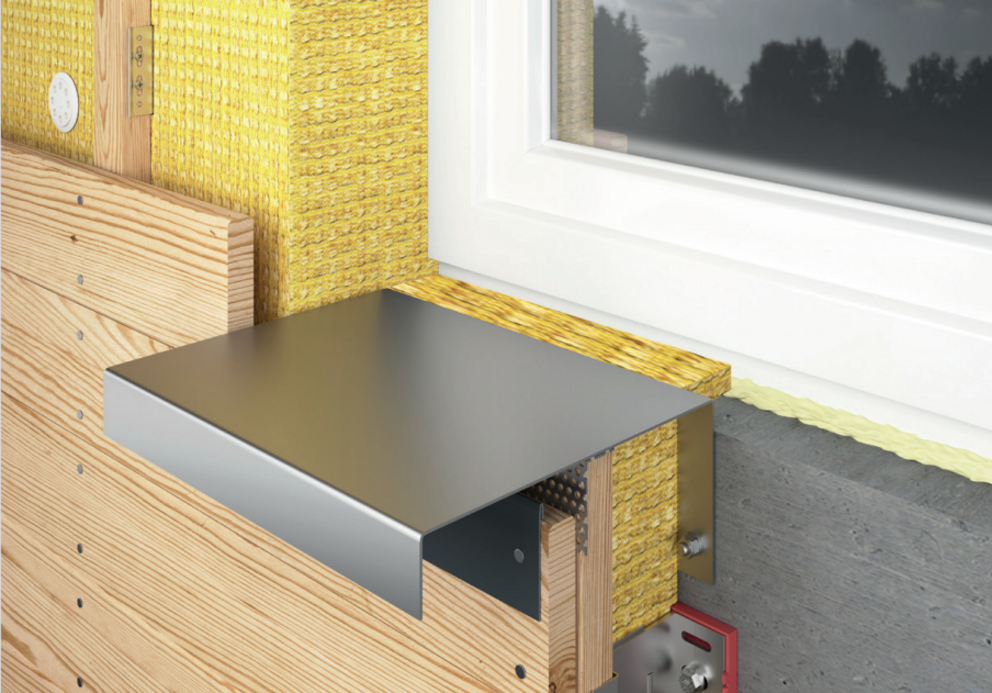

Im ersten Schritt der Fenstereinfassung erfolgt die Montage von Lochblech und Haltestreifen. Stellen Sie sicher, dass die Abluftöffnung der Hinterlüftungsebene unbehindert bleibt.

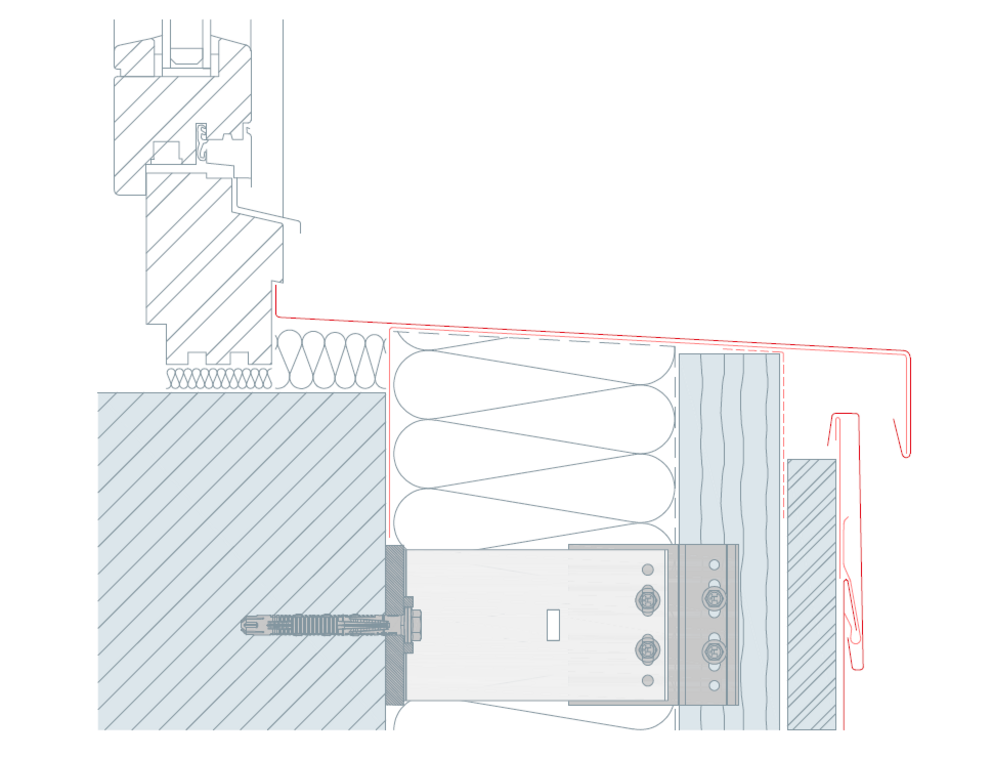

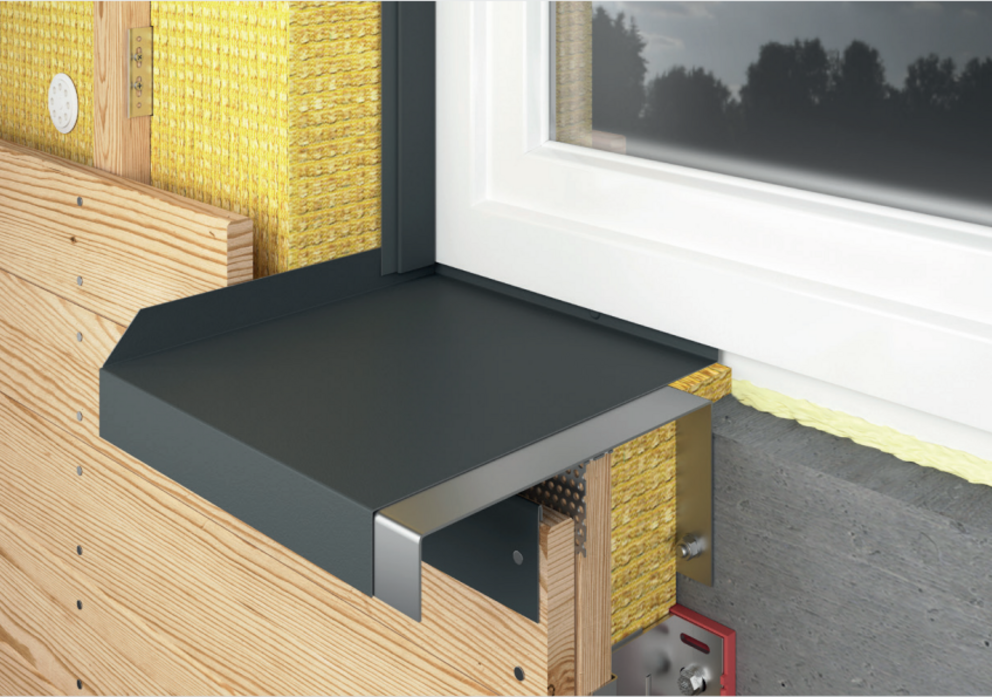

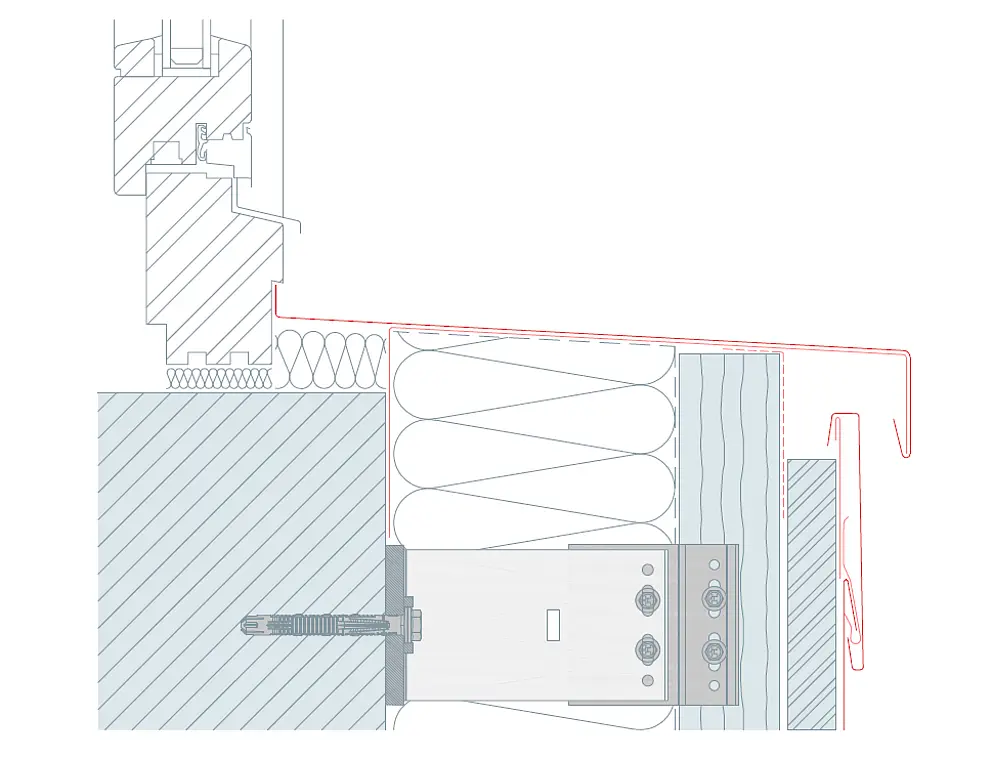

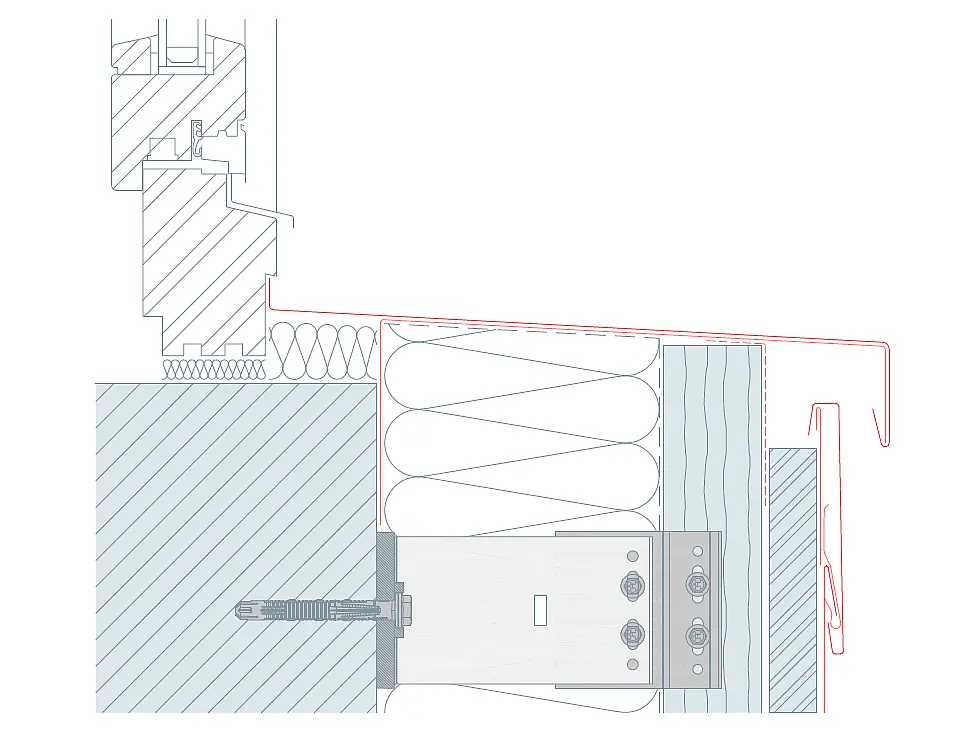

Nun kann die Fensterbank unter Berücksichtigung der bauseitigen Anforderungen am Haltestreifen eingehängt und am Fensterrahmen montiert werden. Anschließend werden die Steckleisten für das seitliche Laibungsblech montiert.
Hinweis
Achten Sie bei der Montage der Fensterbank am Fensterrahmen auf eine schlagregendichte Ausführung. Beachten Sie auch die Vorgaben der Fensterhersteller.
Hinweis

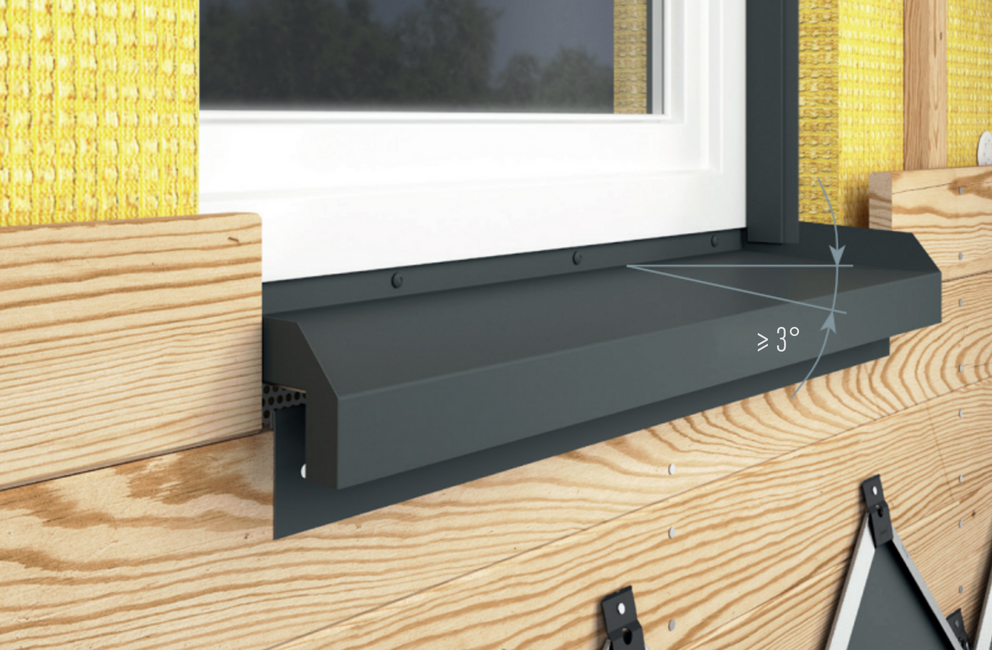

Die Fensterbank muss mit einem Gefälle von mindestens 3° ausgeführt werden. Beachten Sie hierbei die national geltenden Anforderungen.

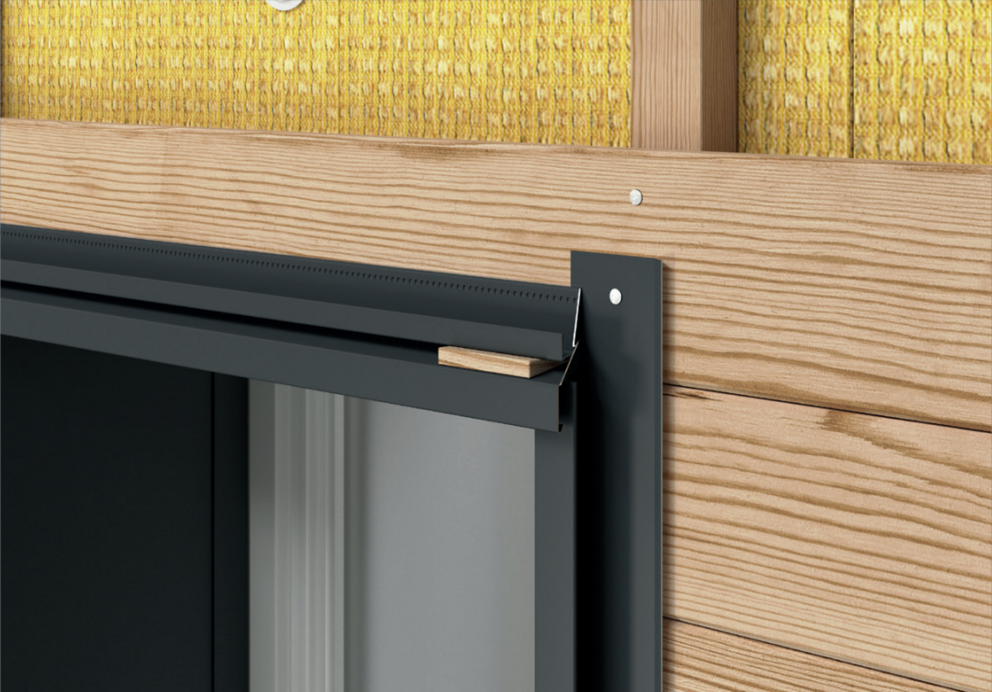

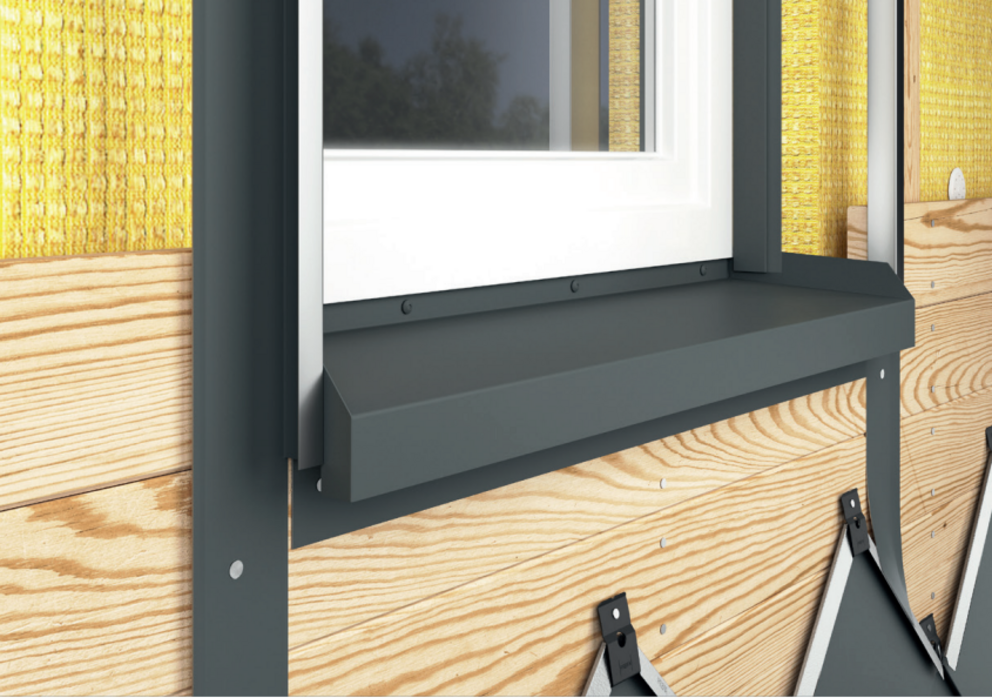

Anschließend werden links und rechts des Fensters die Haltewinkel für das Laibungsblech an die Unterkonstruktion geschraubt. Zugleich werden auch die Steckleisten für das Laibungsblech und die Steckleiste für den Fenstersturz am Fensterrahmen oder Mauerwerk befestigt.
Hinweis
Verlängern Sie, wenn nötig, das Leitblech des Haltewinkels bis zur nächsten Entwässerungsebene, um eventuell eintretendes Wasser sicher abzuleiten.

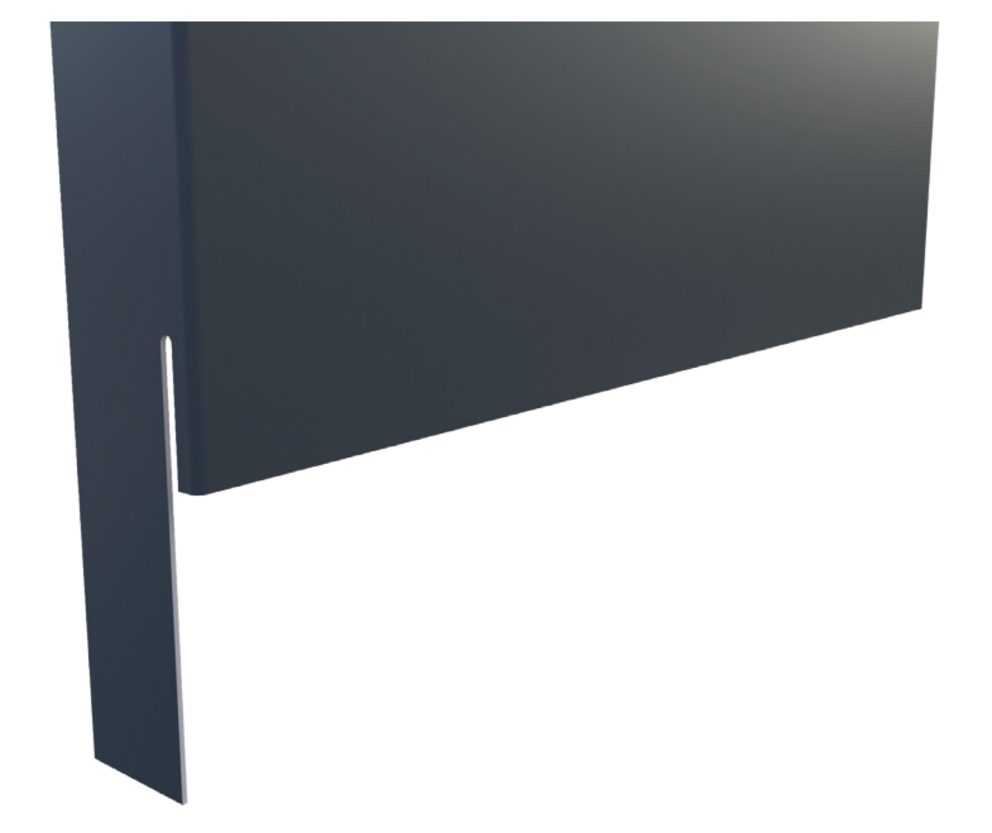

Im nächsten Schritt fertigen Sie ein Laibungsblech, angepasst an die bauseitigen Gegebenheiten. An der Unterseite des Laibungsbleches wird der Vorkopf der Fensterbank ausgeklinkt.

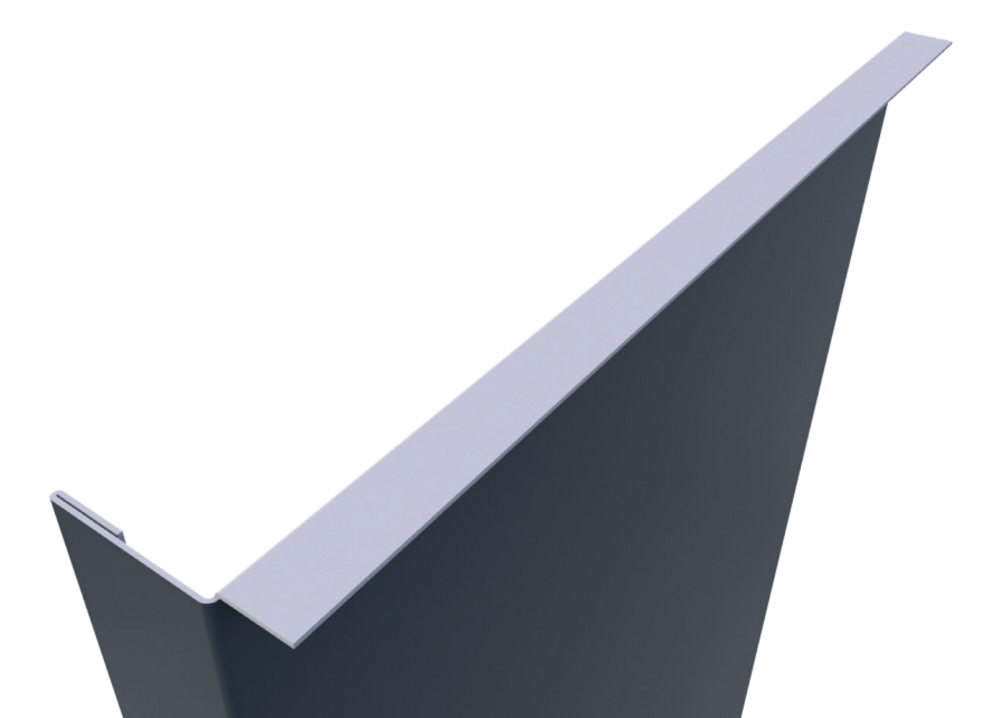

An der Oberseite des Laibungsbleches erfolgt ein Umbug von 90° in Richtung Fenstermitte.

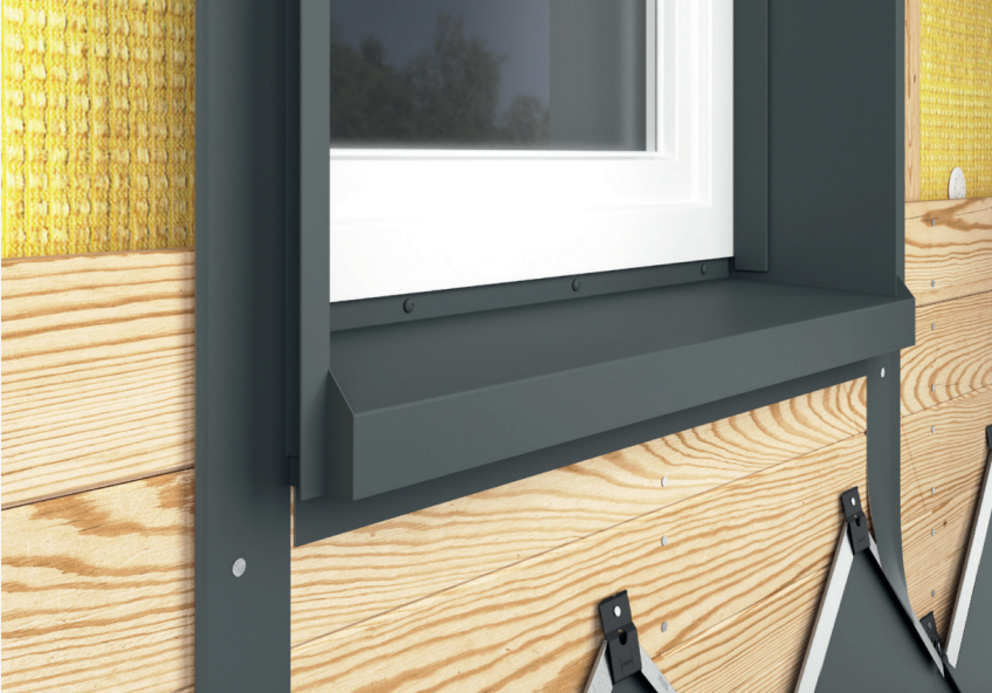

Anschließend wird das Laibungsblech in die Steckleiste geschoben und der Falz geschlossen.

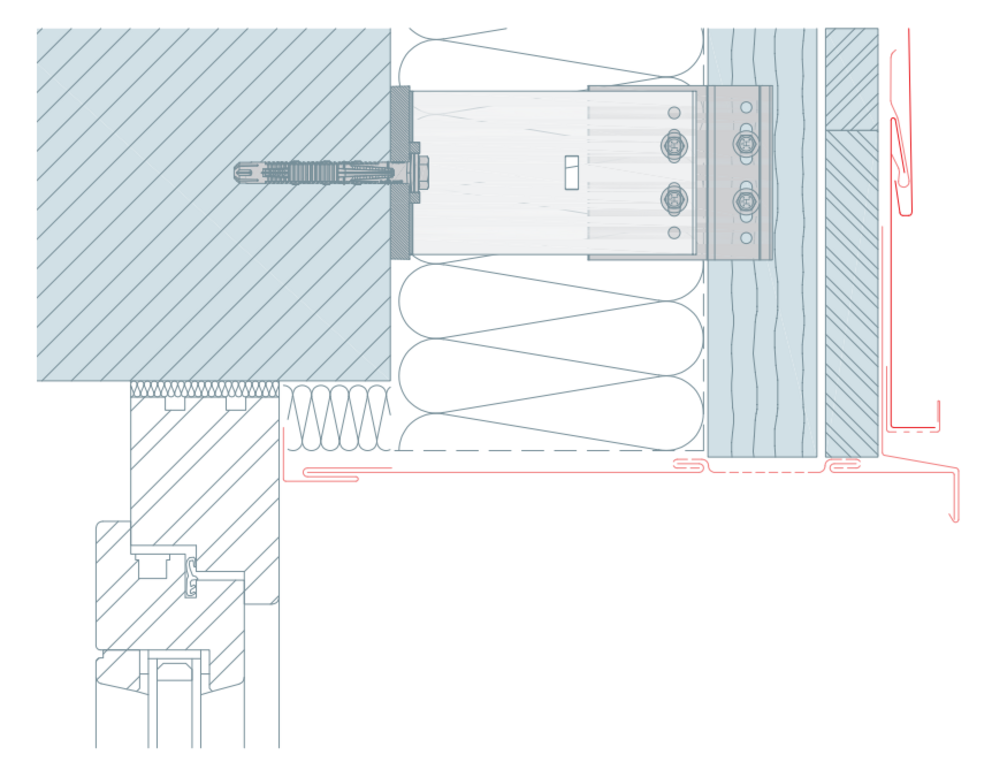

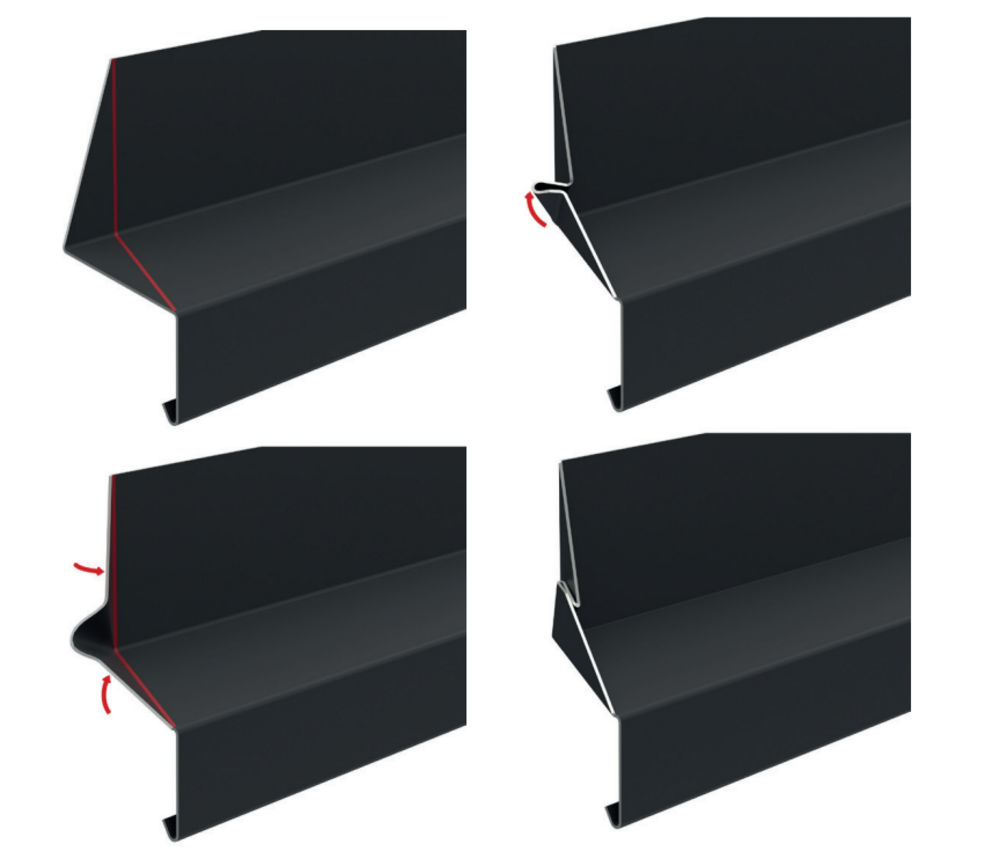

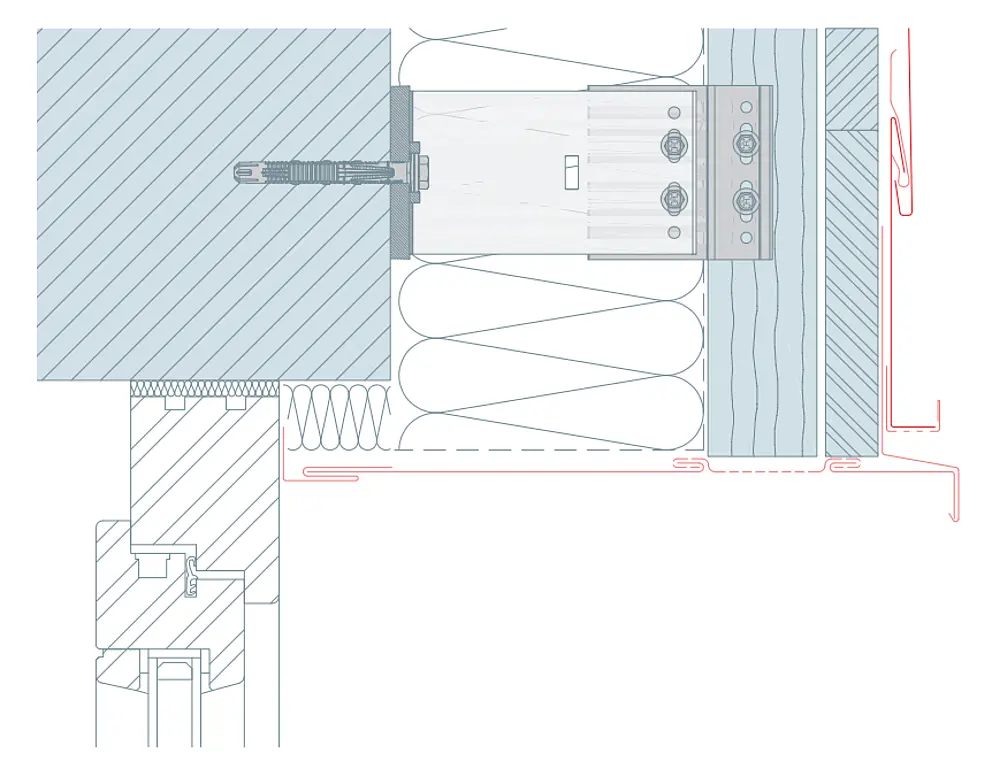

Ist die Fensterlaibung montiert, folgen nun die Vorbereitungen für den Fenstersturz. Die beidseitigen Umkantungen des Wetterschenkels werden als Falten ausgeführt.
Kanten Sie anschließend für die bauseitigen Gegebenheiten ein oberes Laibungsblech und schieben Sie es in die Steckleiste ein. Der Wetterschenkel wird in das obere Laibungsblech eingehängt.

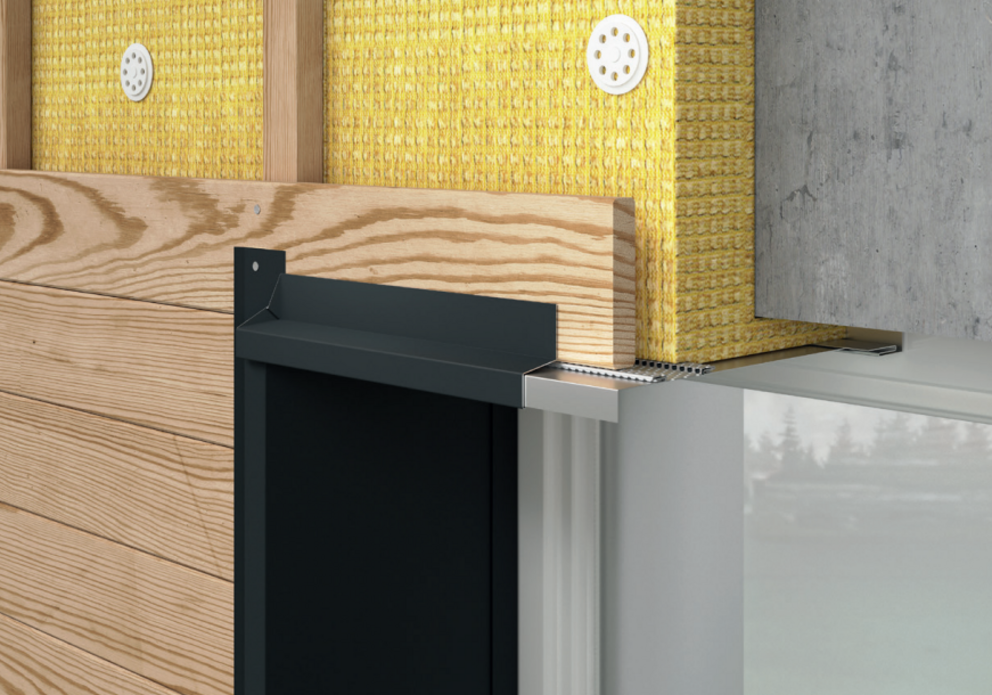

Der Wetterschenkel wird gemeinsam mit der Schnittlochblende an die Unterkonstruktion montiert. Um eine exakte Parallele zu erhalten, empfiehlt sich die Verwendung einer Lehre.

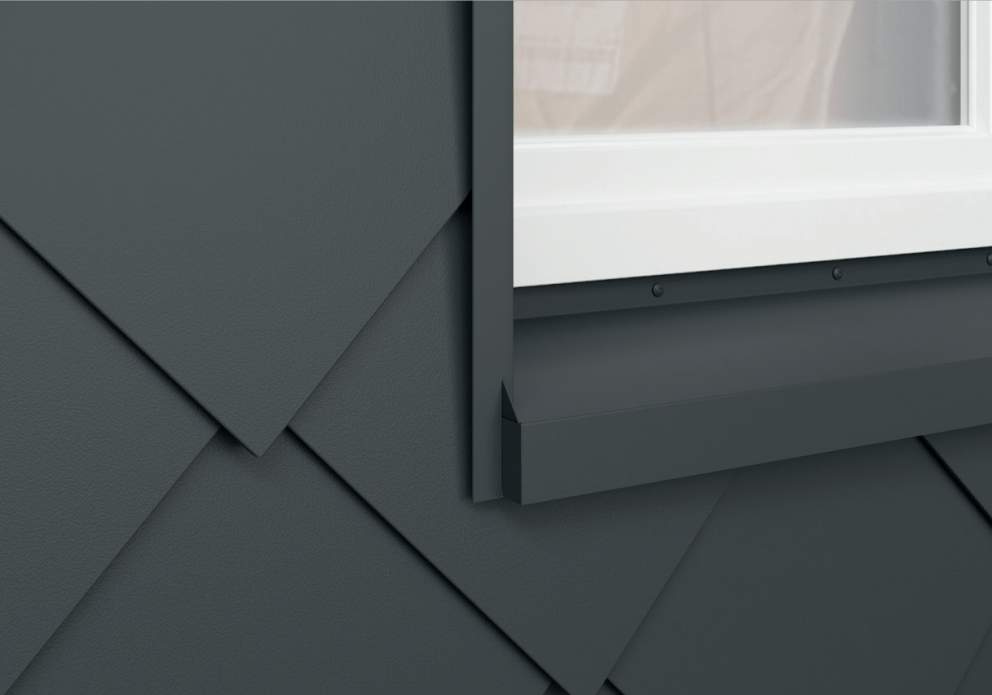

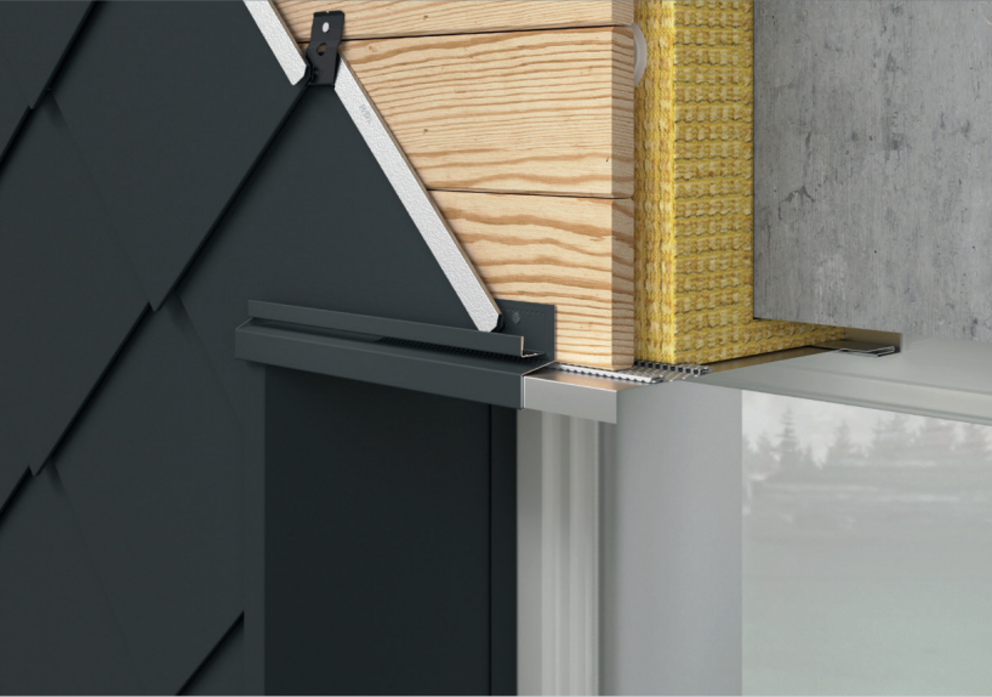

Sind alle Seiten der Fenstereinfassung vorbereitet, kann die Montage des Kleinformats fortgesetzt werden. Schneiden Sie jenen Teil des Kleinformats mit einer Zugabe von 20 mm heraus, welcher im Bereich der Fenstereinfassung liegt. Kanten Sie anschließend die Zugabe von 20 mm nach vorne. Somit ist der feste Sitz in der Schnittlochblende gewährleistet.
