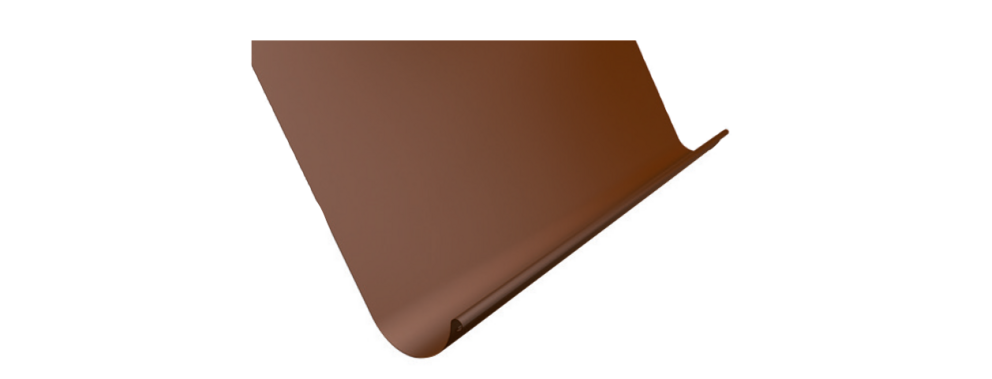

Bei der Planung von Saumrinnen ist darauf zu achten, dass diese auf der Ebene der Dacheindeckung über dem darunter durchlaufenden Unterdach/Unterdeckung bzw. über der Belüftungsebene liegen.
Die Saumbleche sind bis zu einem Zuschnitt von 500 mm in Teilstücken bis 3 m Länge, bis zu einem Zuschnitt von 800 mm in Teilstücken bis 1 m Länge zu planen und auszuführen. Über 800 mm Zuschnitt gelten die Bestimmungen für Falzeindeckungen.
Das Saumblech muss mind. 15 cm hinter den aufliegenden Bereich der Saumrinne reichen und soll einen Zuschnitt von mind. 400 mm aufweisen.
Unter 25° Dachneigung müssen Saumbleche dachseitig eine Rückkantung von mind. 15 mm aufweisen.
Mindestdachneigung und Gefälle

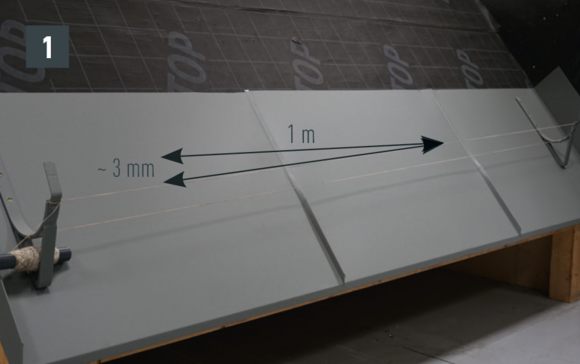

Die PREFA Saumrinne ist im Allgemeinen mit einem Mindestgefälle von 3 mm/m zu planen. In besonderen Fällen kann die PREFA Saumrinne jedoch auch ohne Gefälle geplant werden.
Hinweis
Bei gemindertem Gefälle ist mit erhöhtem Reinigungs- bzw. Wartungsaufwand zu rechnen.

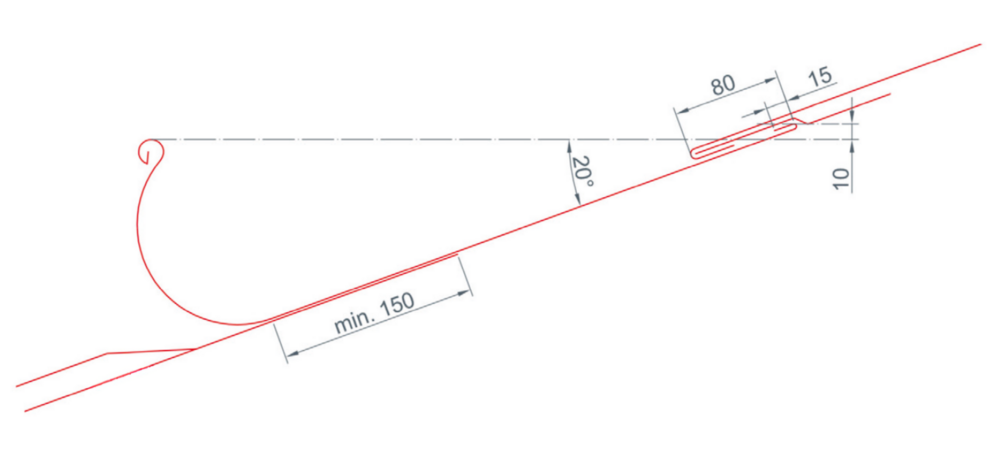

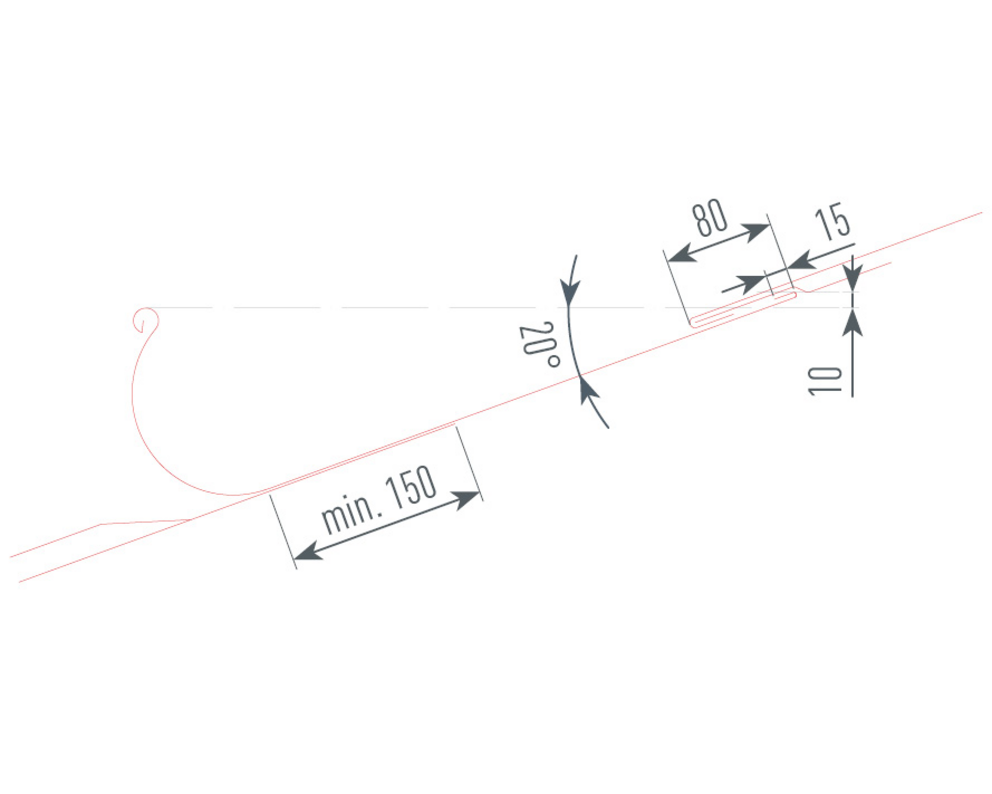

Es ist darauf zu achten, dass die dachseitige Rückkantung um 10 mm höher liegt als die Saumrinnenvorderseite. Daraus ergibt sich bei der PREFA Saumrinne eine Mindestdachneigung von 20° (siehe Abbildung unten).
Hinweis

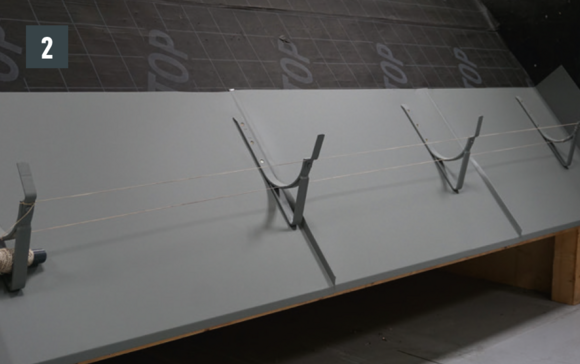

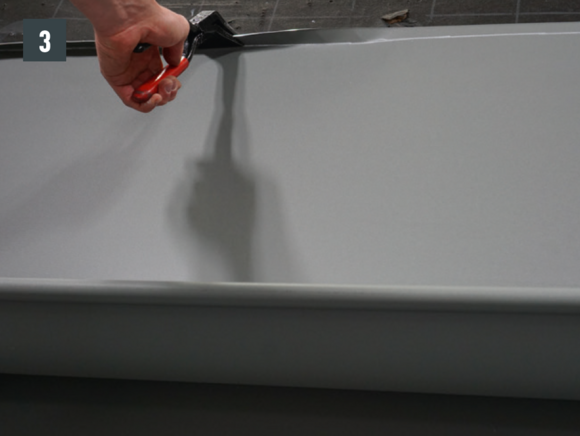

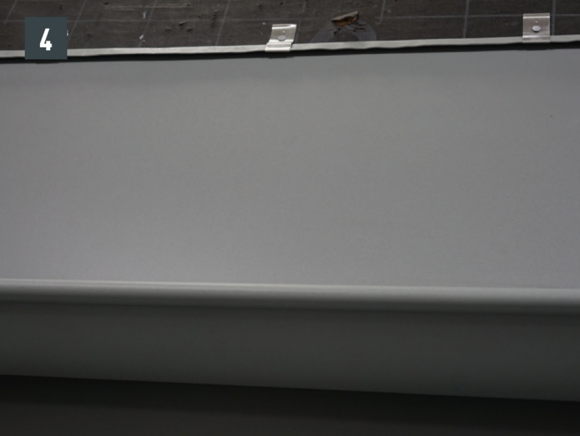

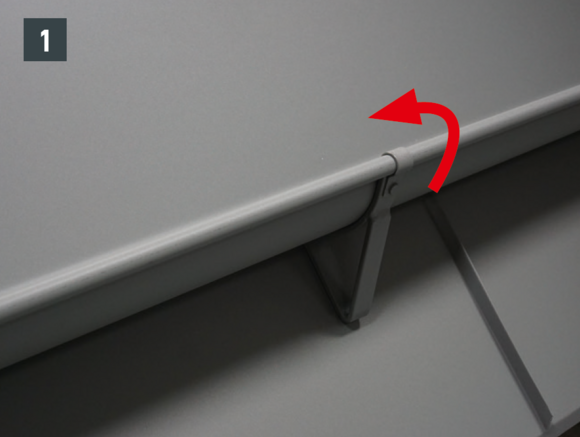

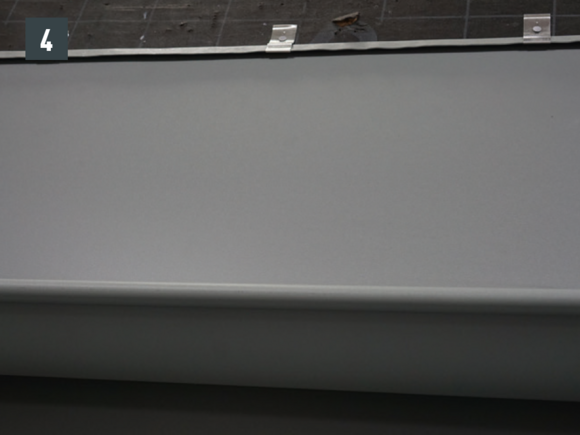

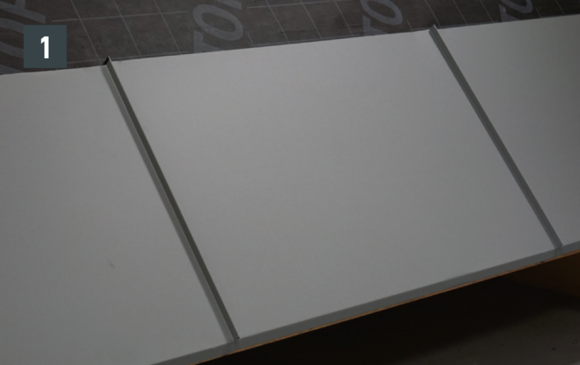

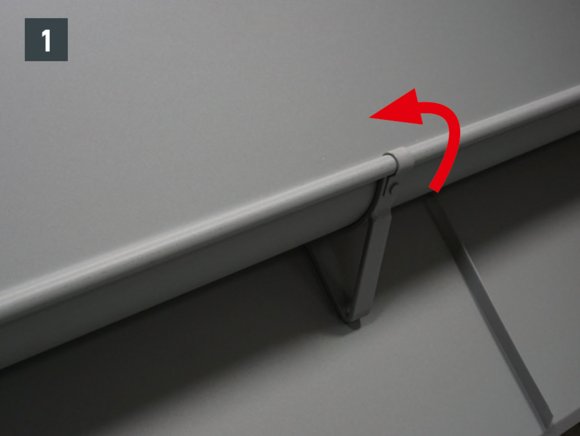

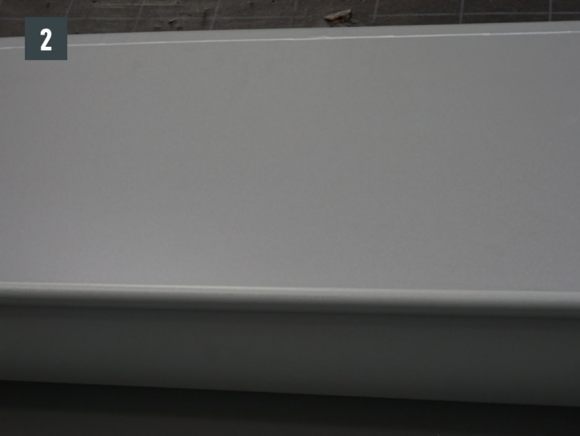

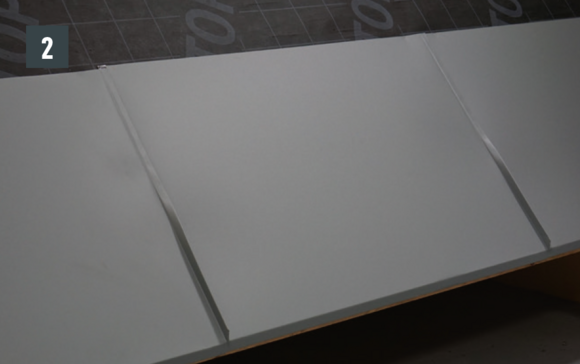

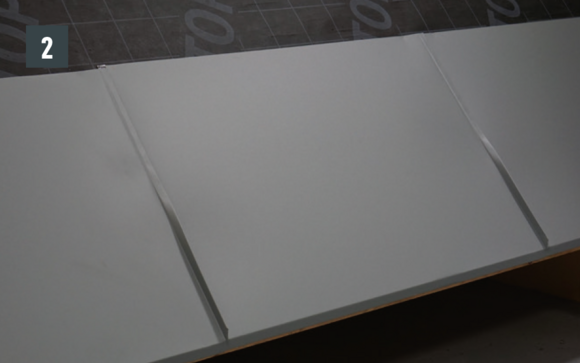

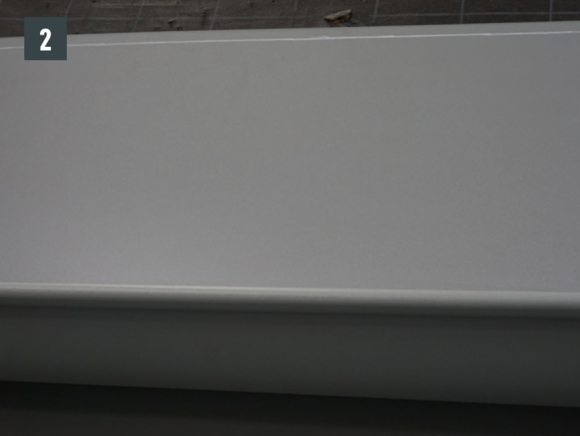

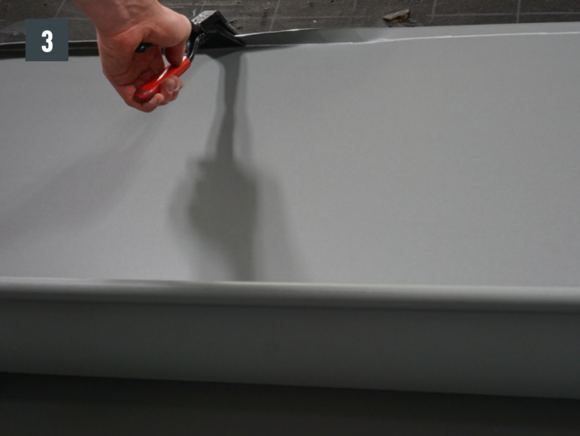

Fälze so weit umlegen, dass die Saumrinne mind. 15 cm auf dem Saumblech aufliegt. Gefälle beachten.
Achtung
Es ist darauf zu achten, dass die dachseitige Rückkantung um 10 mm höher liegt als die Saumrinnenvorderseite.
Produkt |
Verbindungen |
Saumrinne |
ca. 5 |

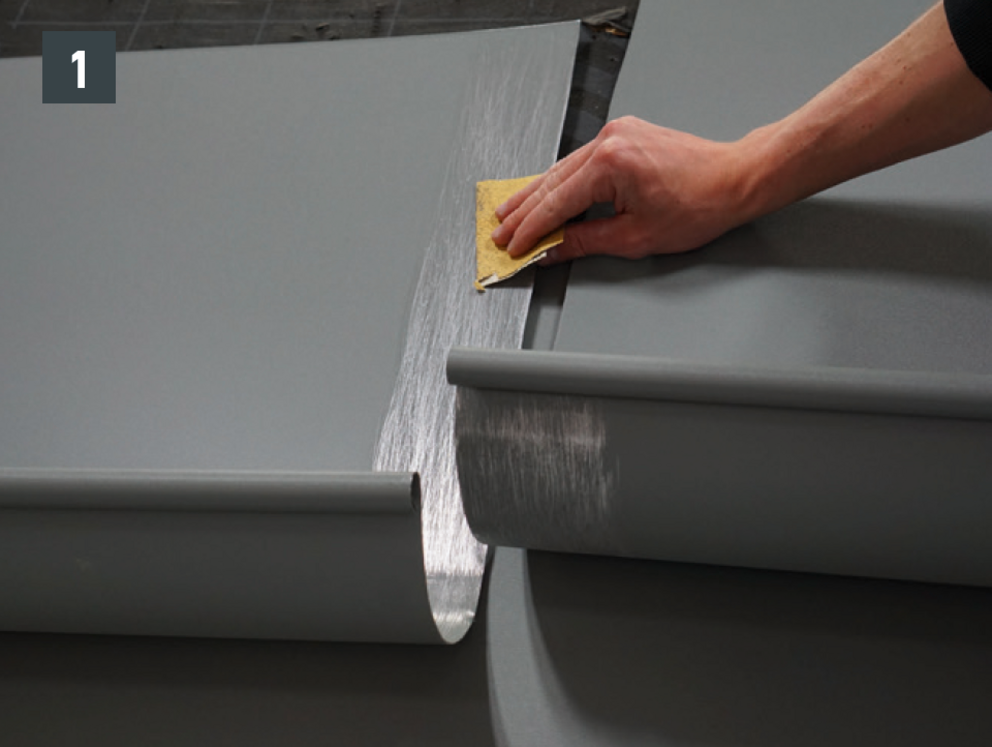

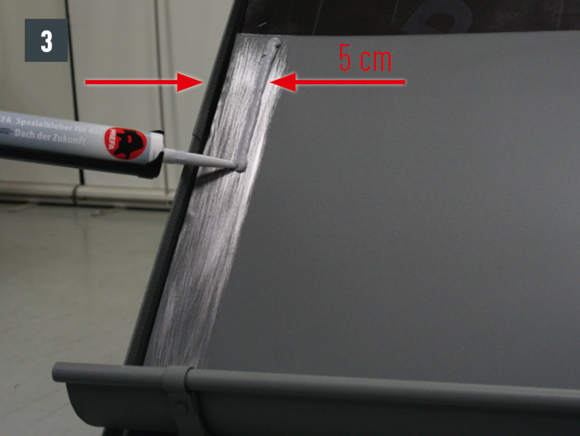

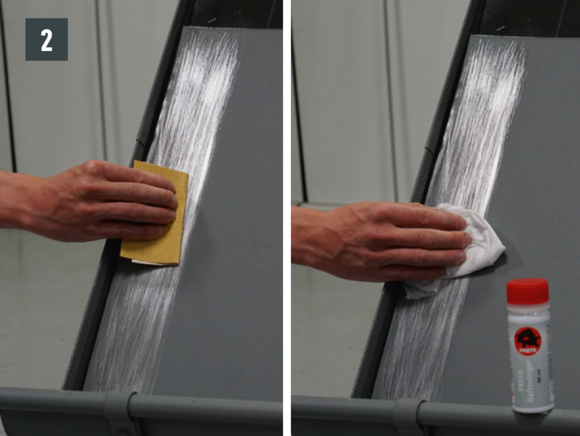

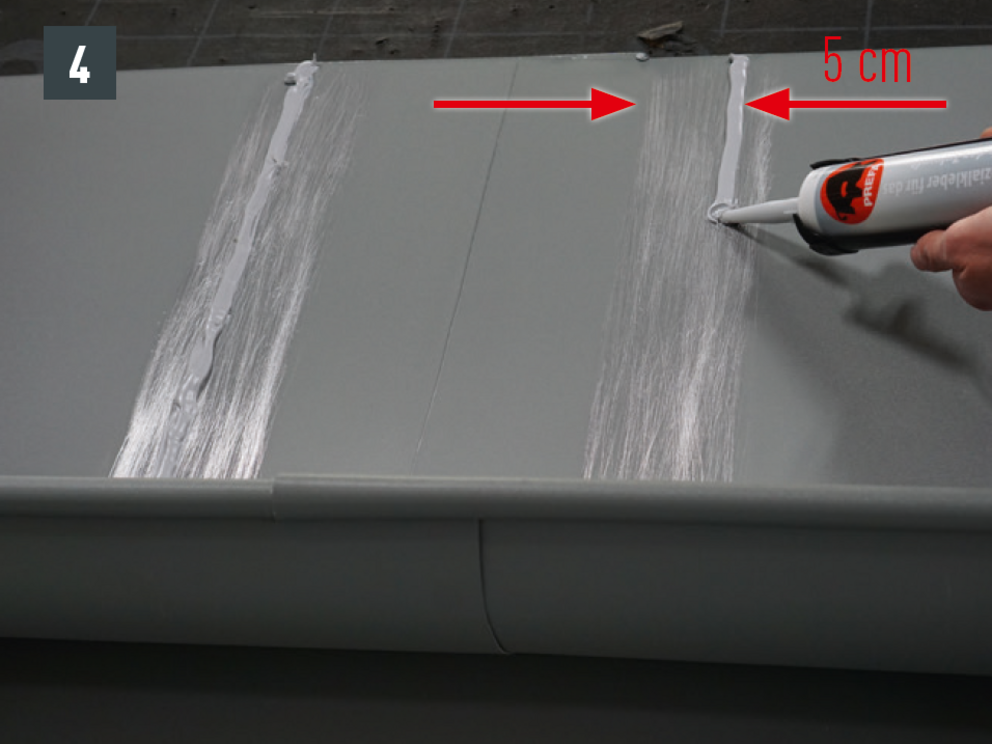

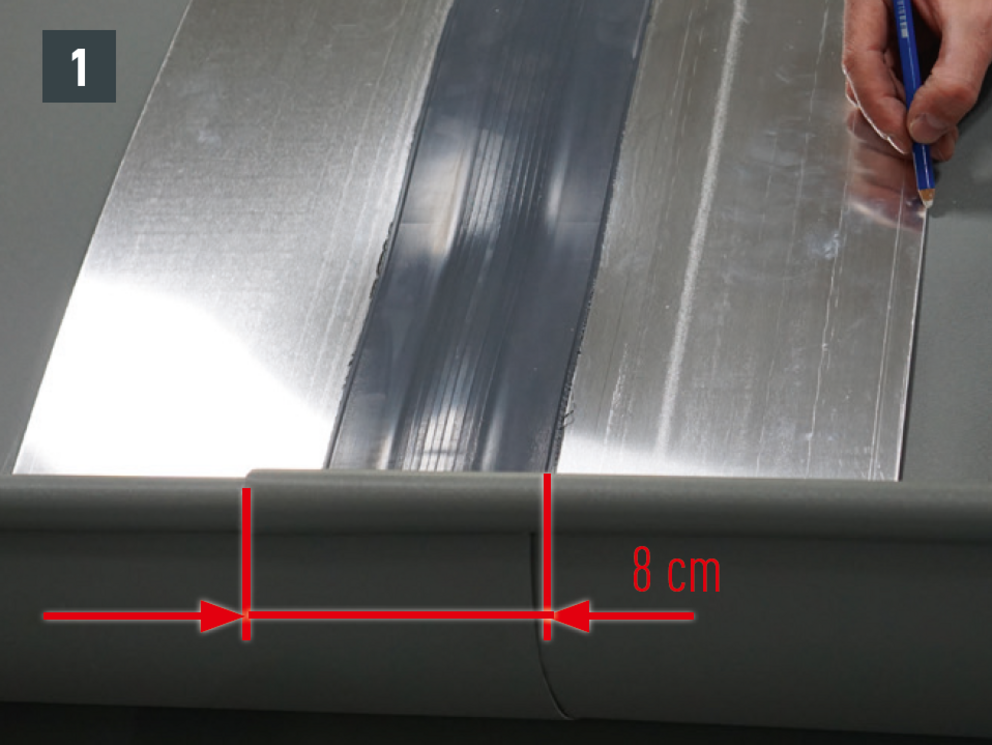

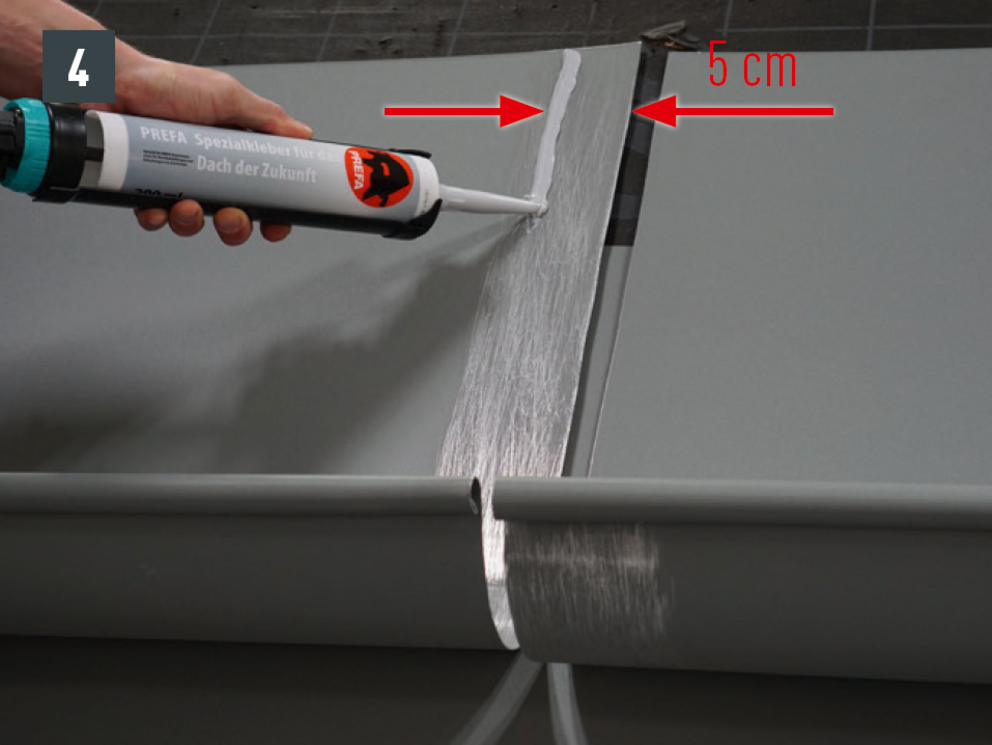

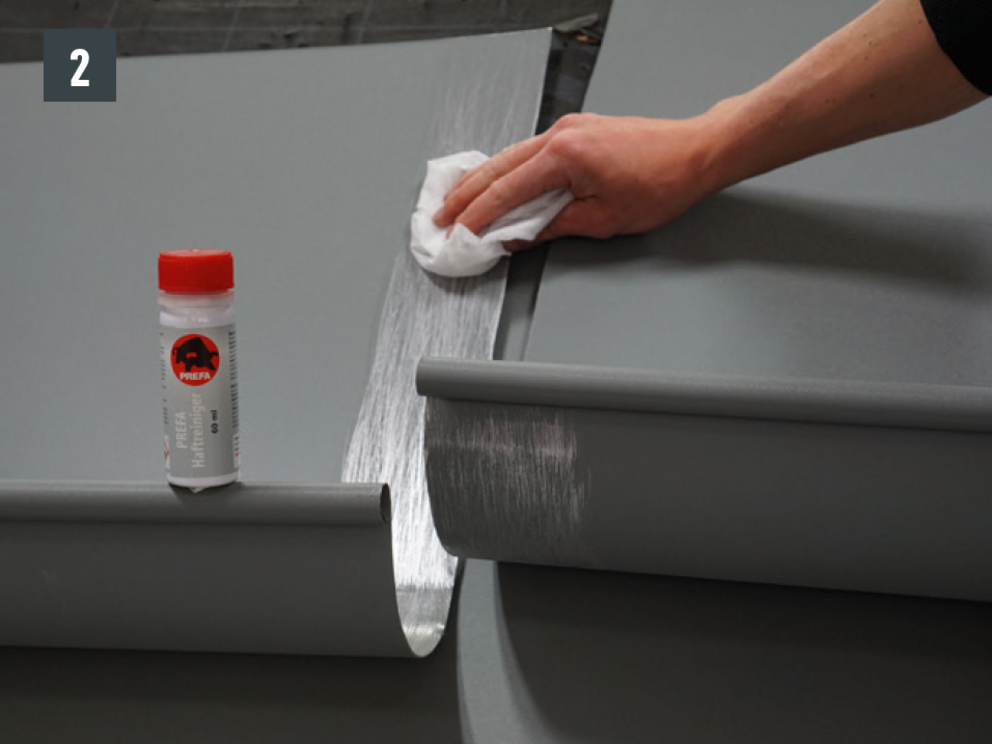

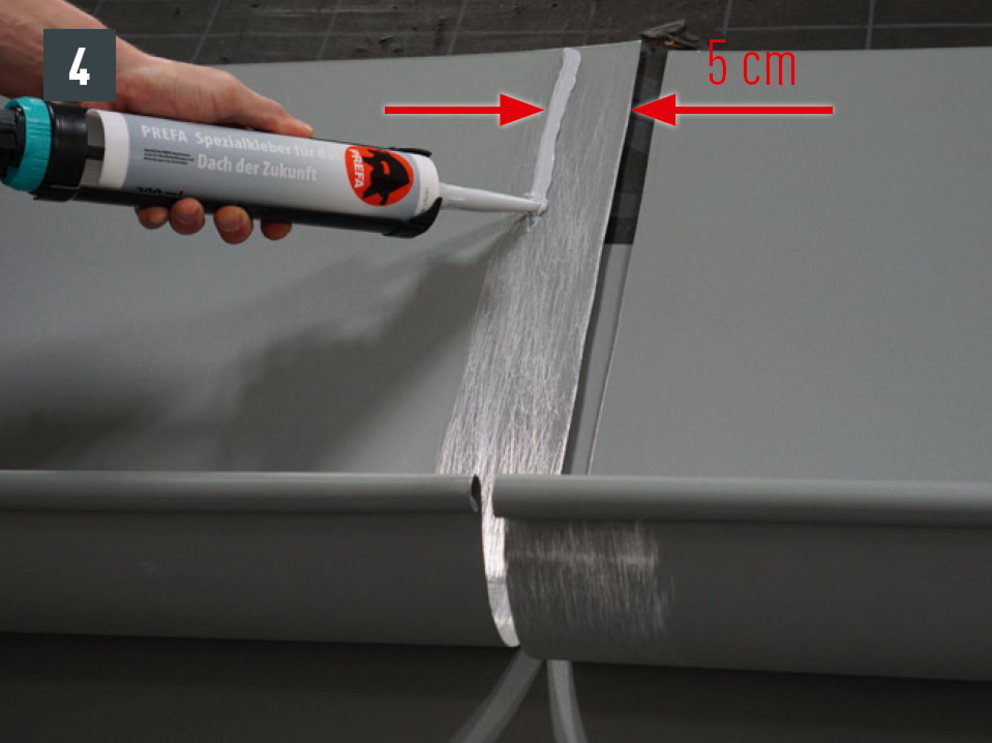

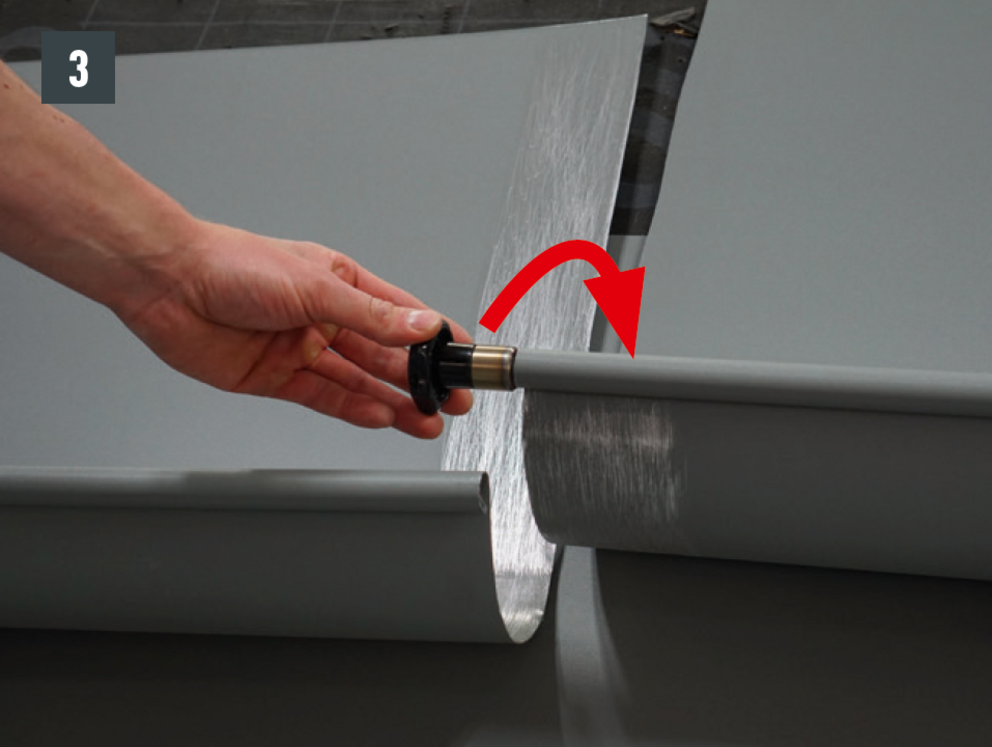

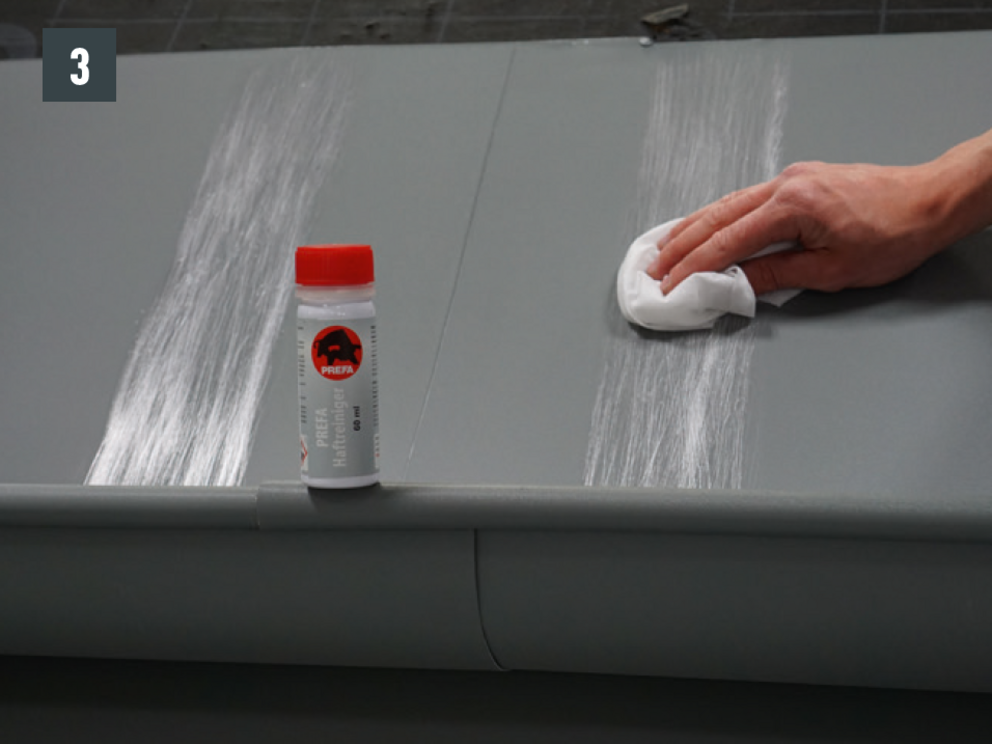

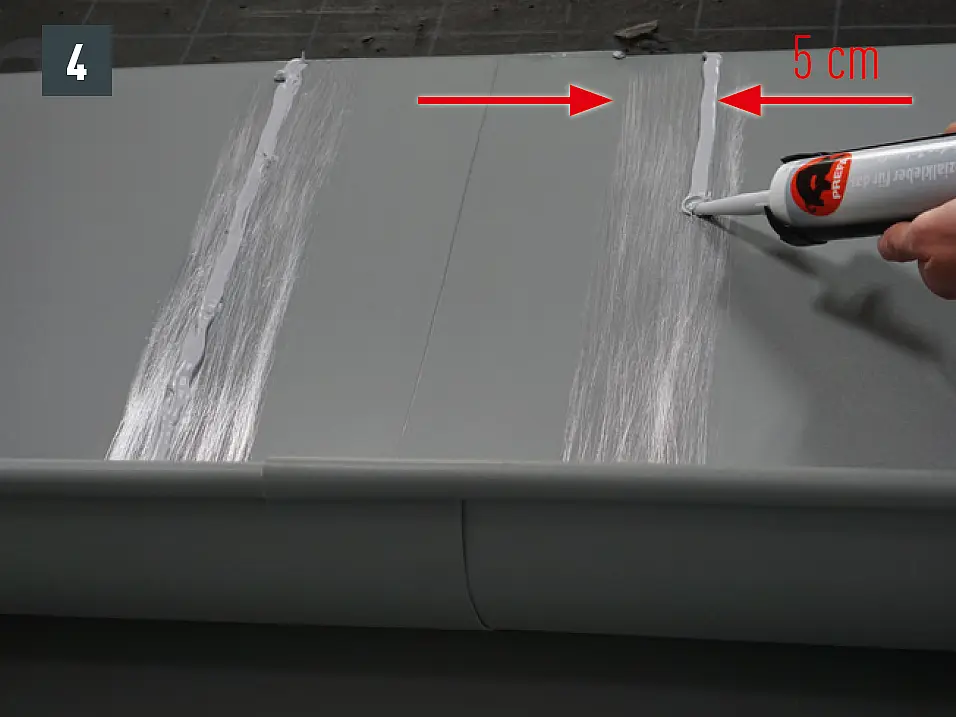

Saumrinnenverbindungen mit 1 Kartusche Spezialkleber

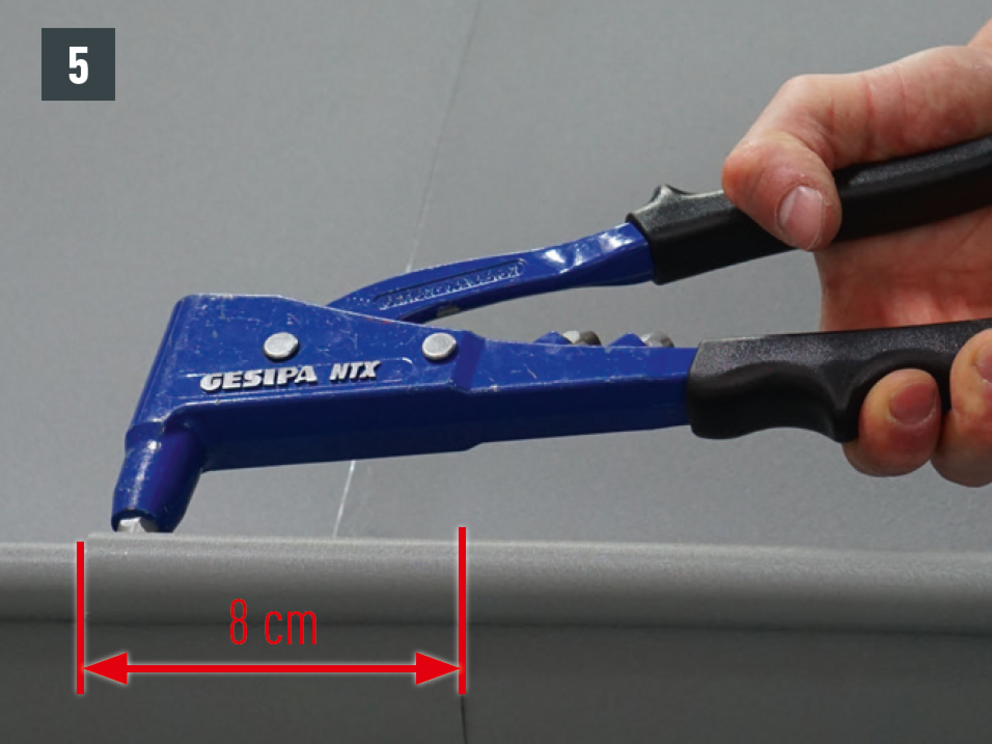

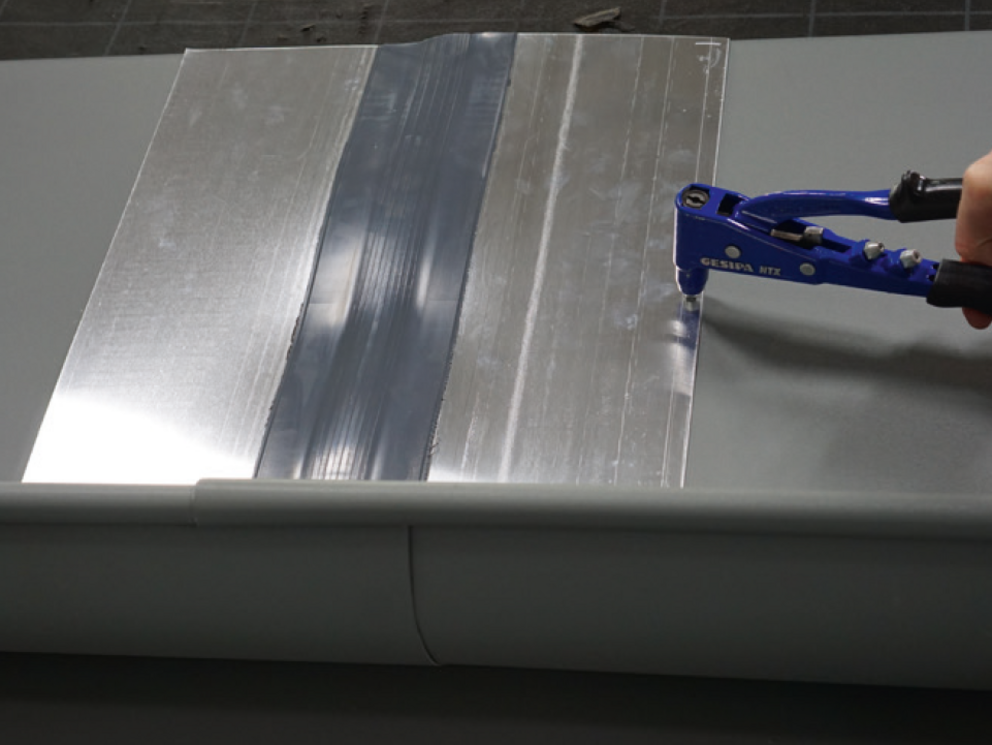

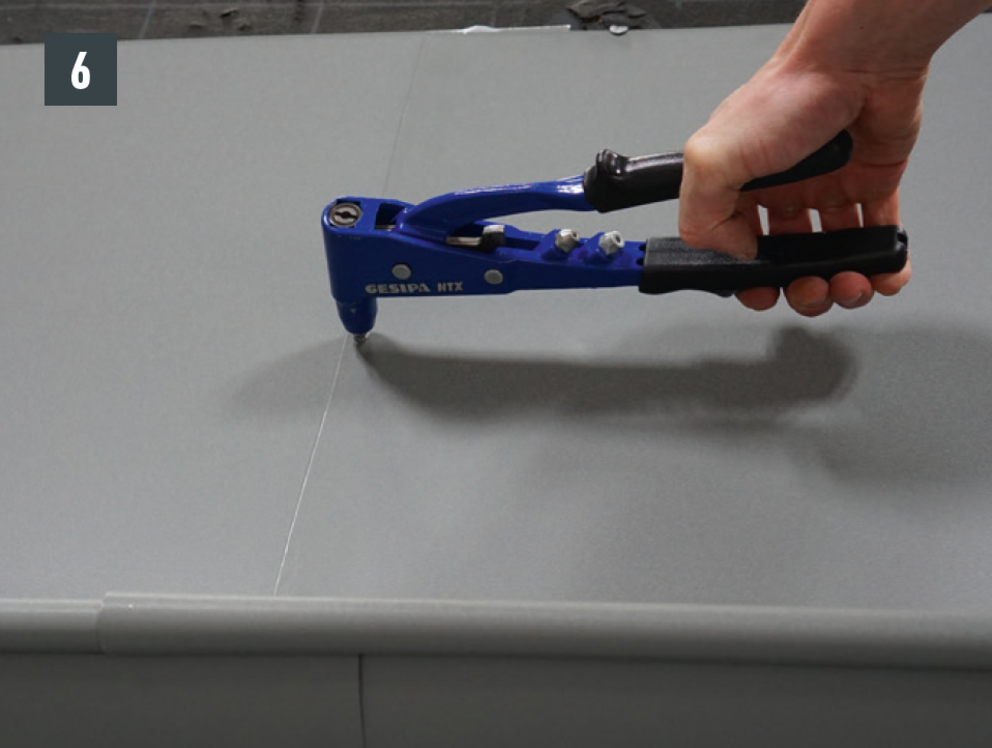

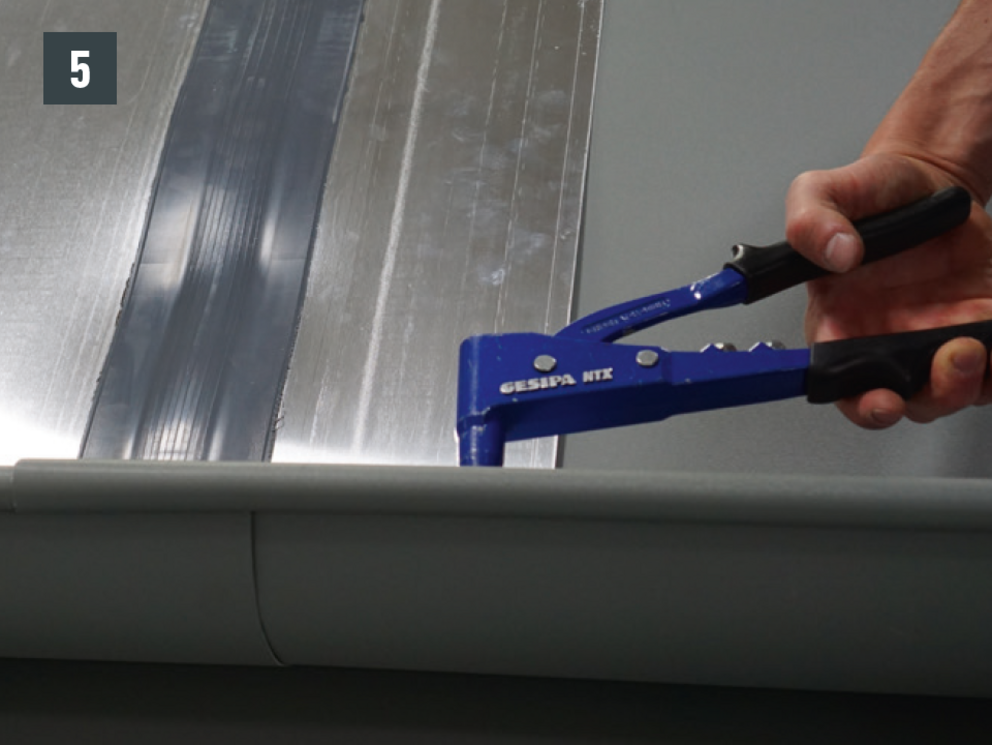

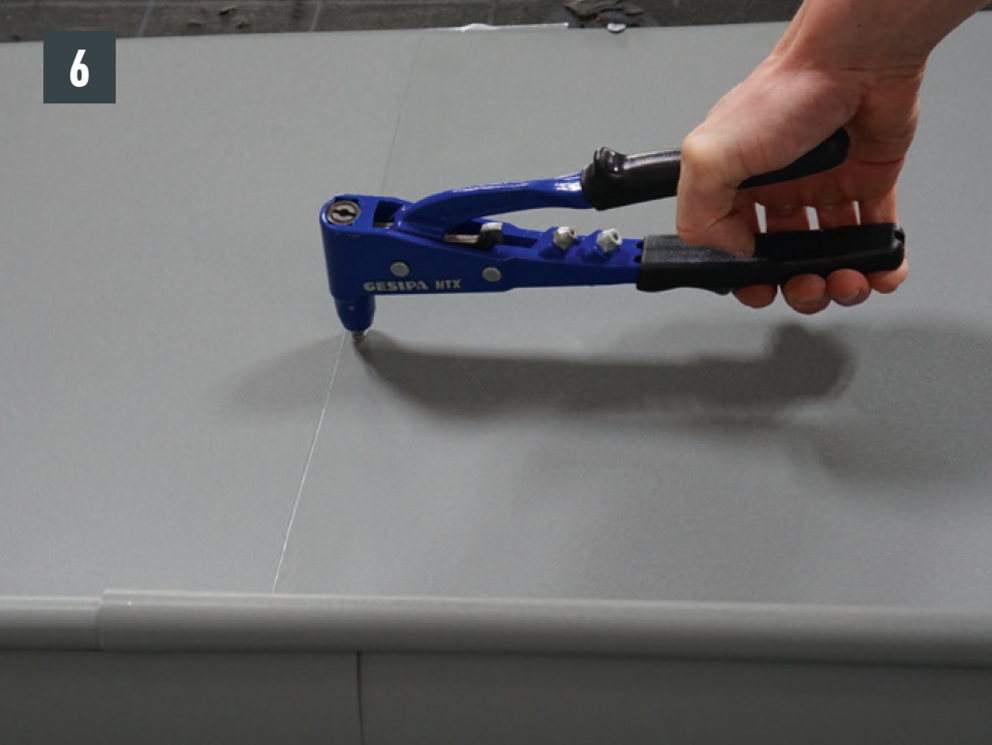

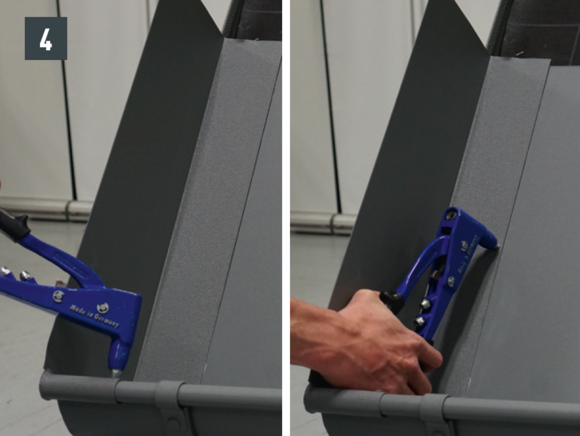

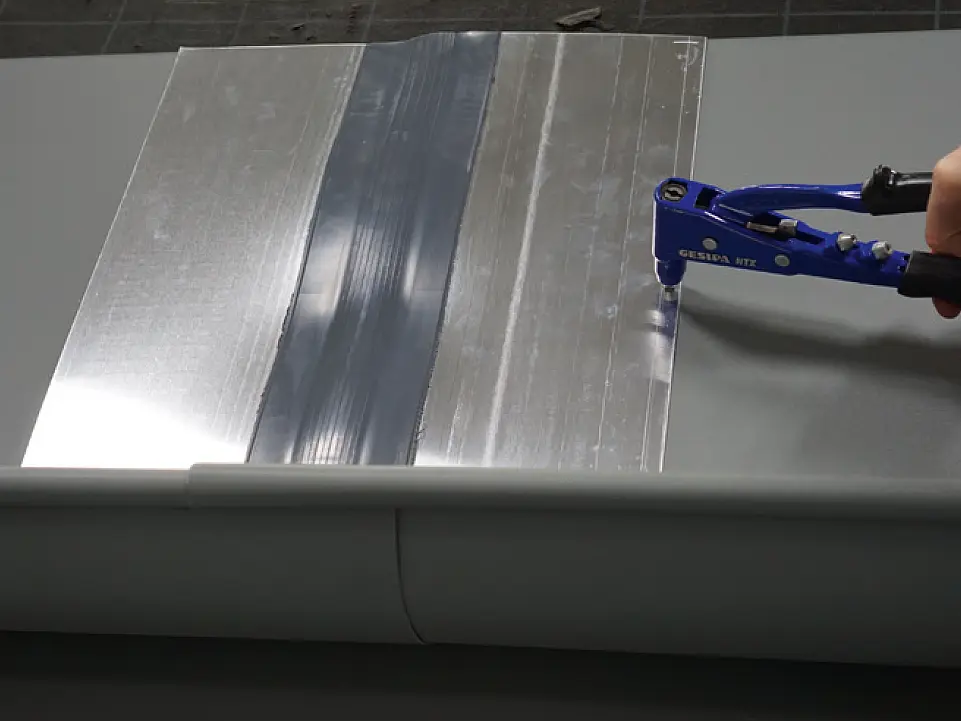

Die Saumrinnenverbindung kann auch als Nietverbindung mit 20 Stk. PREFA Patentnieten 4 x 9,5 mm im Kreuzstich und Abdichtung mittels PREFA Spezialsilikon hergestellt werden.
Hinweis

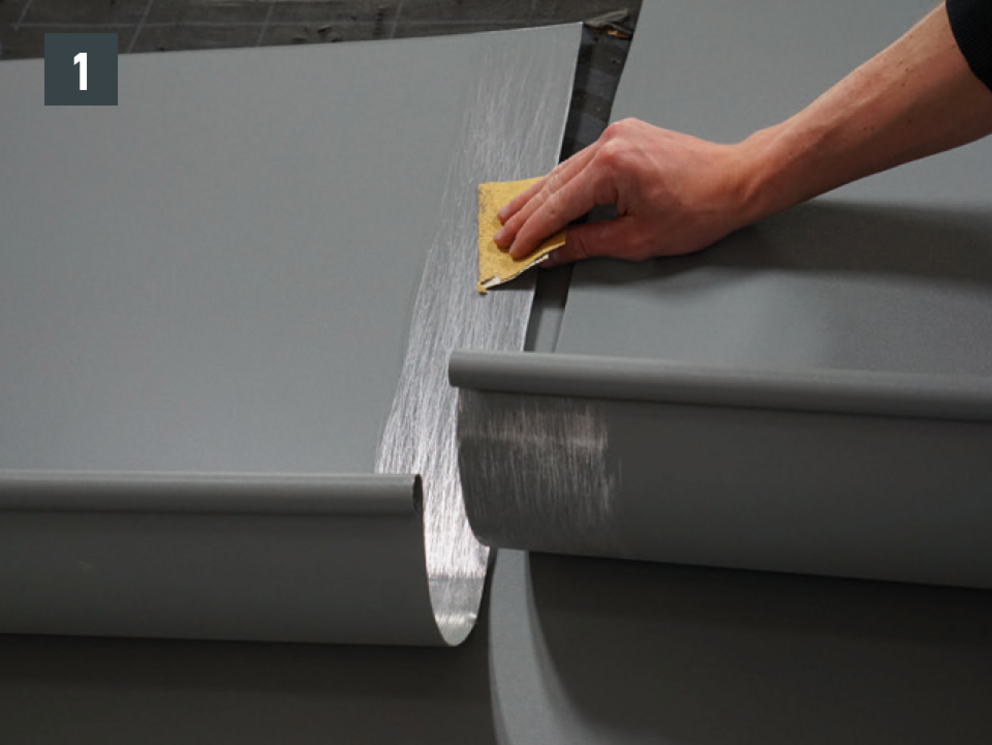

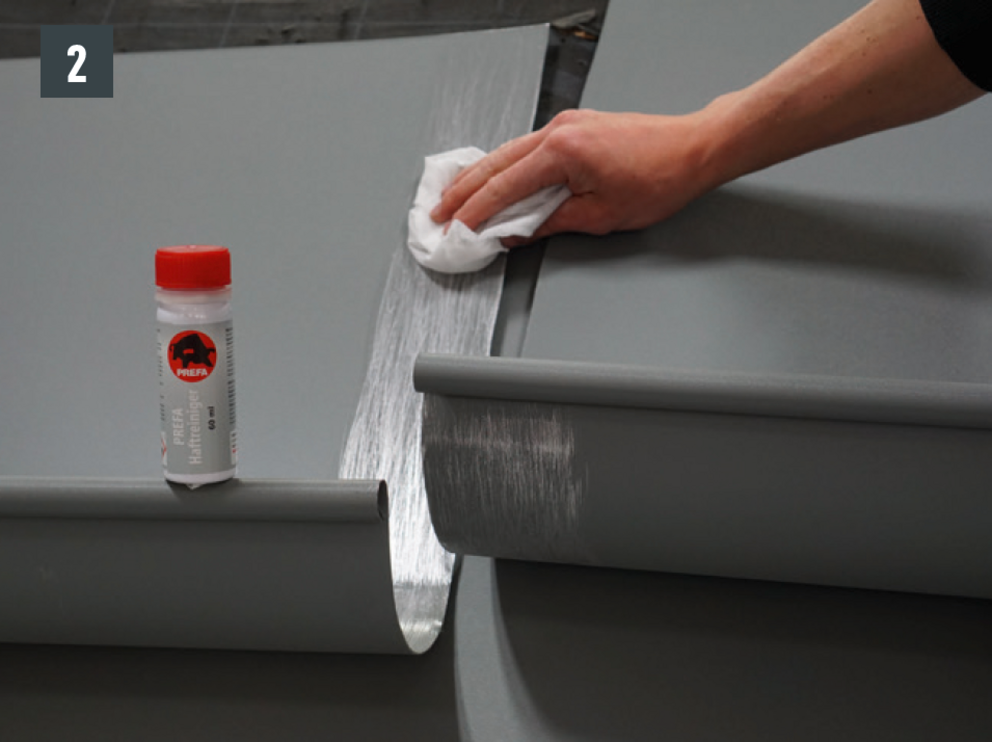

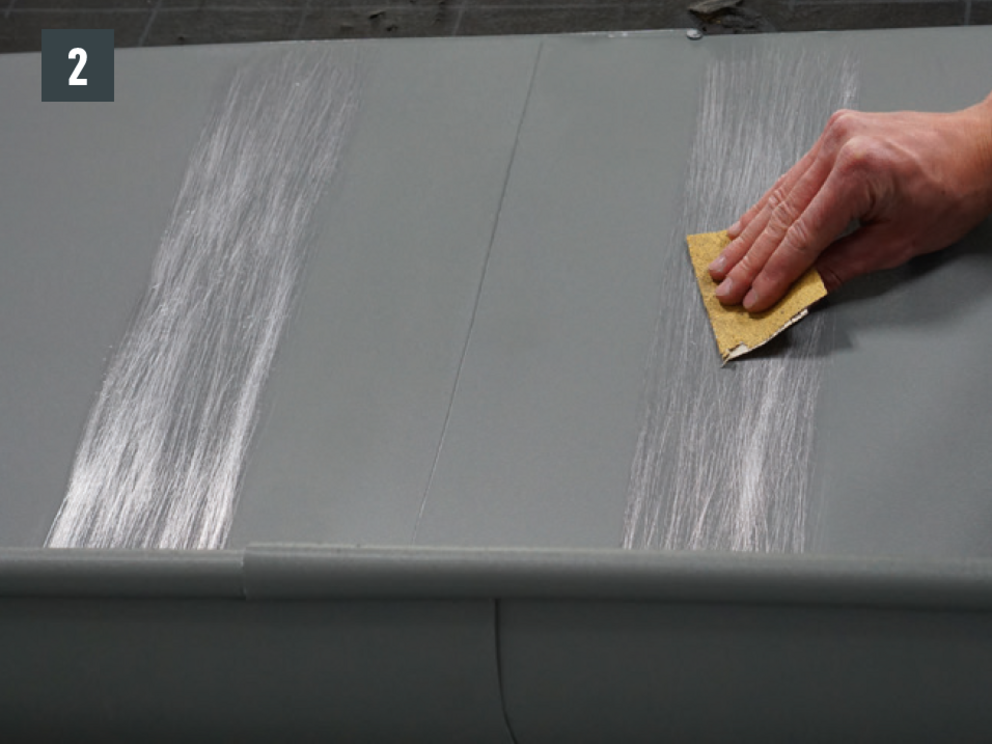

Die Verbindung kann als Klebe- oder Nietverbindung hergestellt werden. Genietete Verbindungen sind zusätzlich mit PREFA Spezialsilikon abzudichten.
