Rinnenmontage allgemein

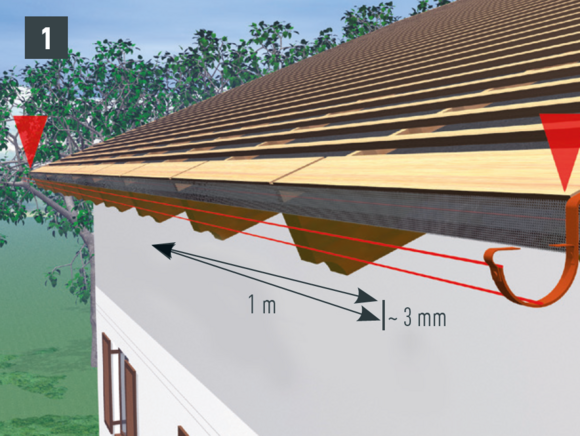

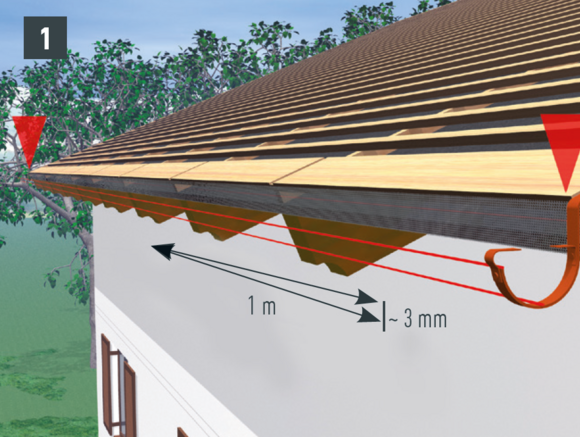

Dachrinne im Gefälle montieren (ca. 3 mm pro Meter), Rinnenhaken üblicherweise im Sparrenabstand befestigen (Bild 1).

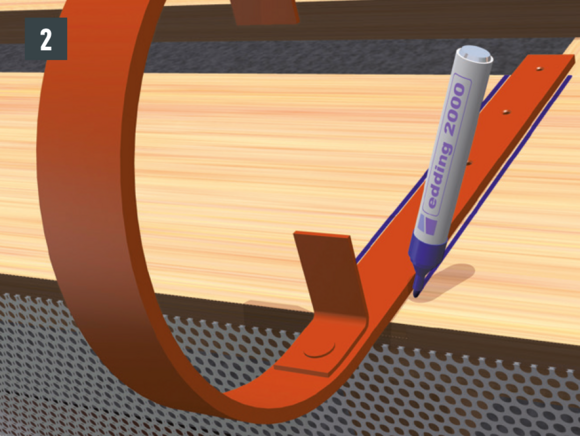

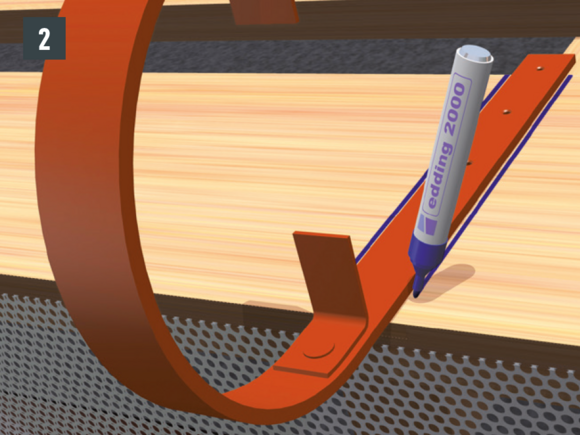

Rinnenhaken an der Traufbohle über dem Sparren anzeichnen (Bild 2).

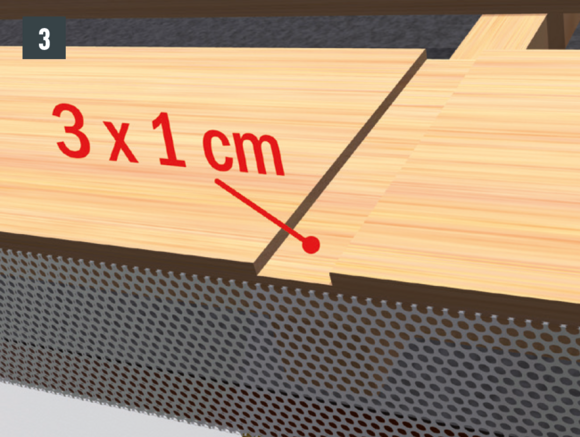

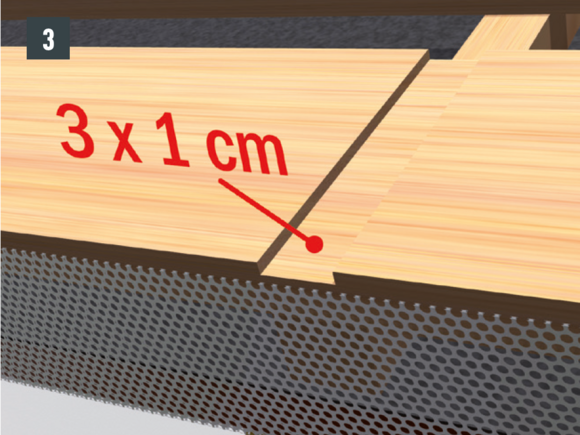

Rinnenhaken in der Traufbohle ausnehmen (Bild 3).

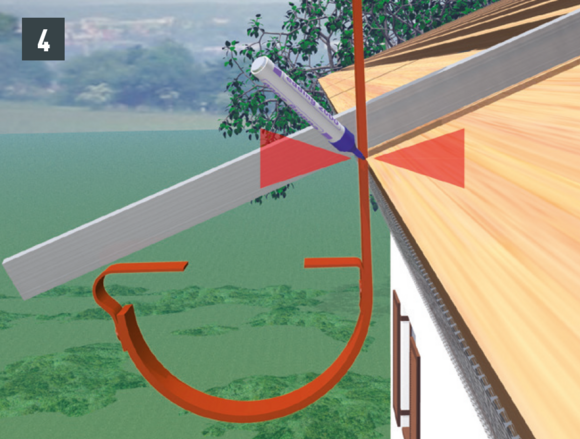

Biegekante des Rinnenhakens markieren. Die Rinnenwulst muss am Rinnenhochpunkt unter dem gedachten, verlängerten Dachverlauf liegen (Bild 4).

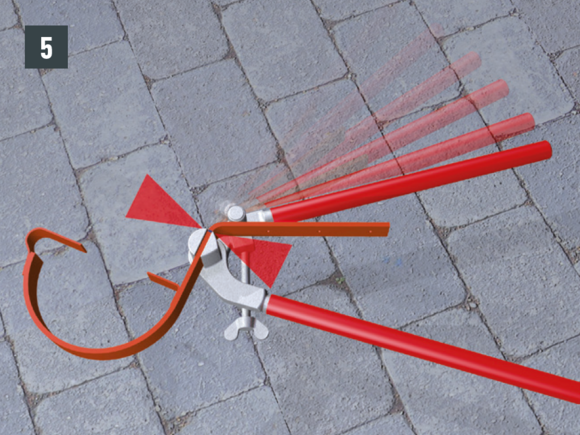

Rinnenhaken in der richtigen Neigung und Höhe kanten (Bild 5).

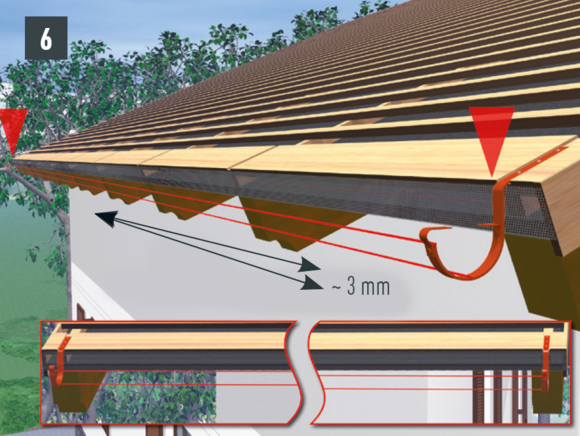

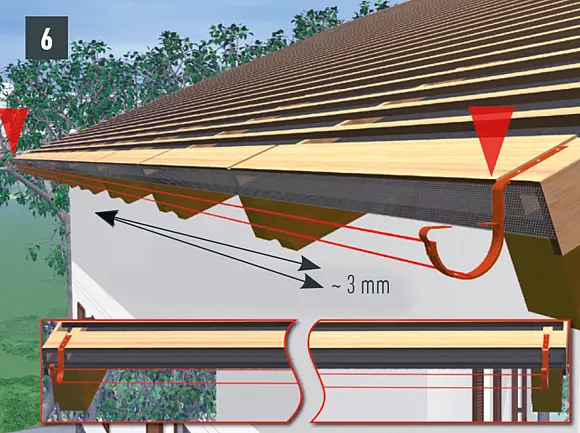

Höchst- und tiefstliegenden Haken befestigten. Schnur spannen. Schnur im Wasserlauf und an der Vorderseite des Hakens spannen (Bild 6).

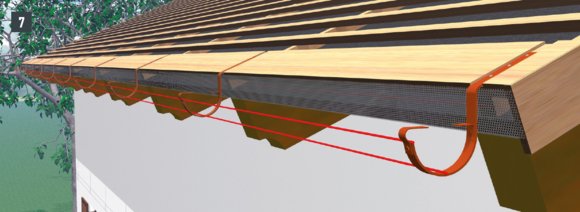

Rinnenhaken nach Schnur im Gefälle mit mind. 2 Stk. Rinnenhakennägel 5×80 mm oder Schrauben 5×80 mm montieren (Bild 7).

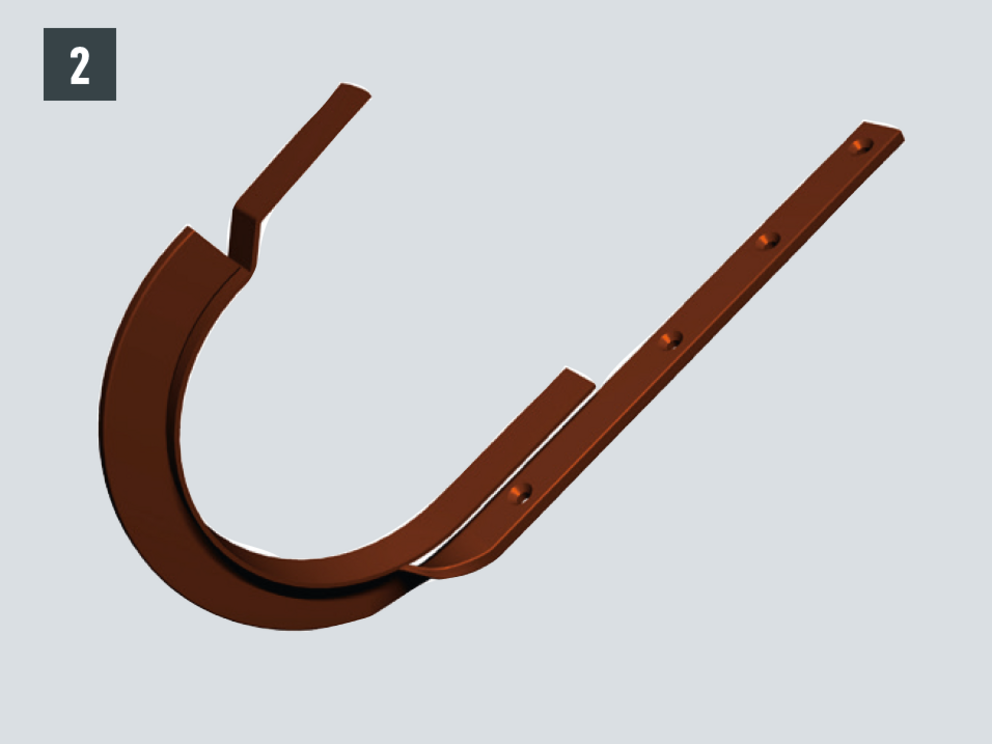

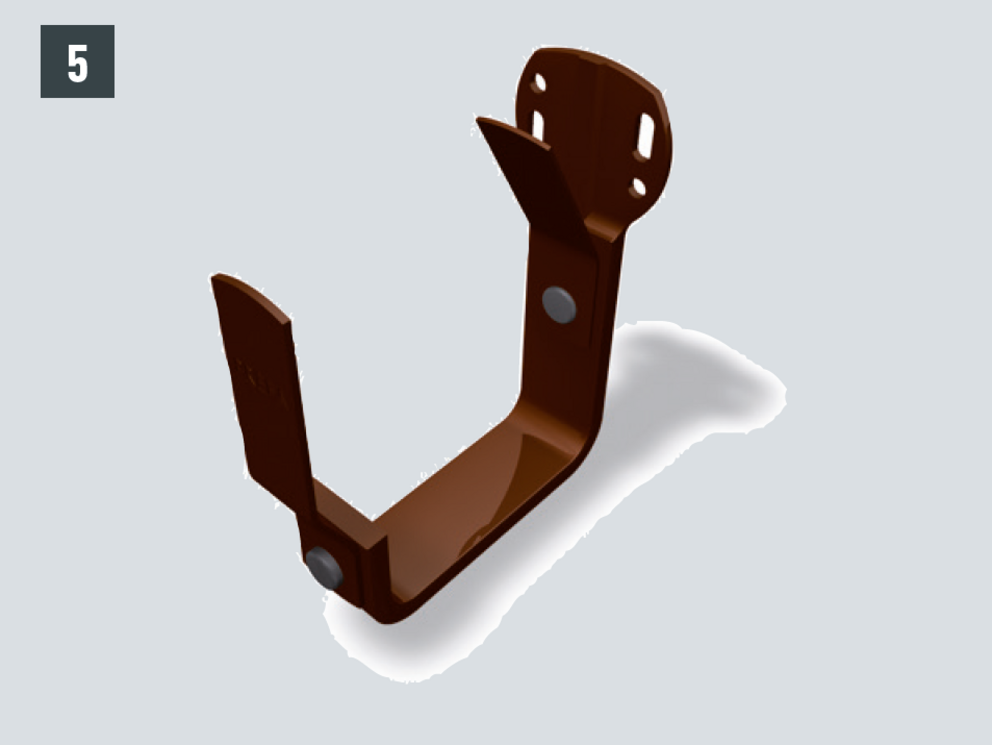

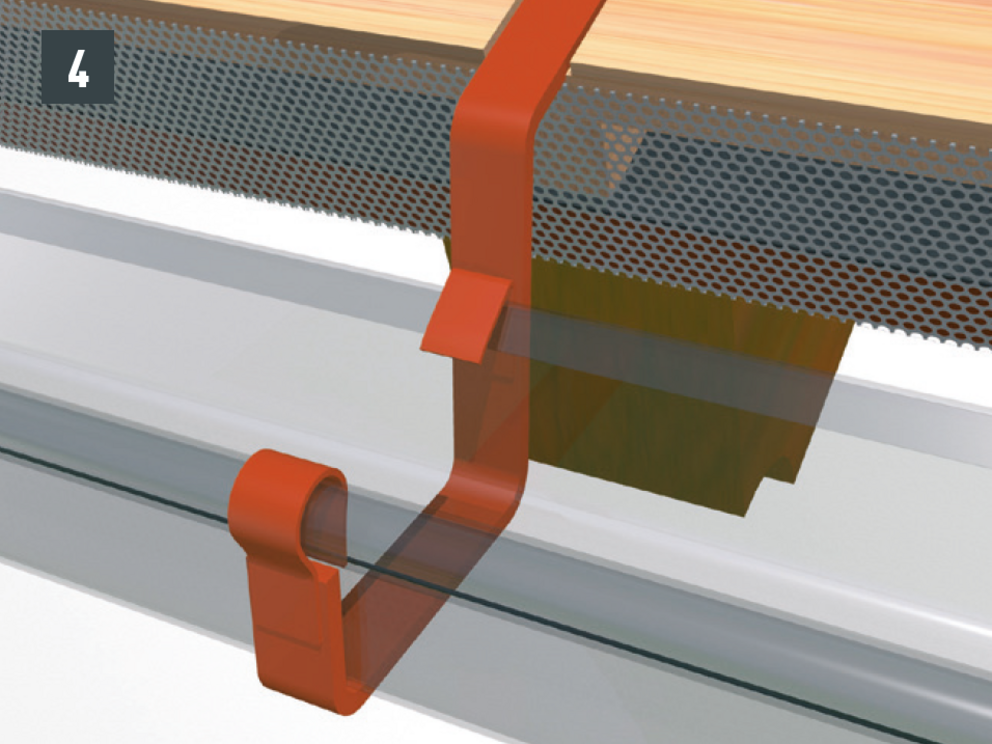

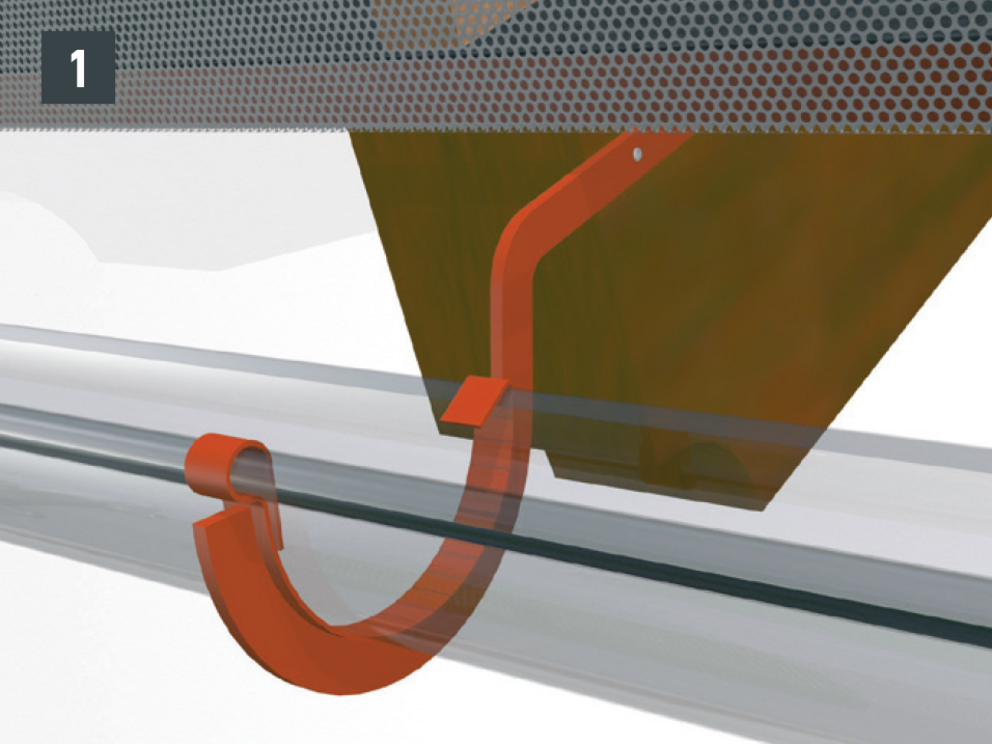

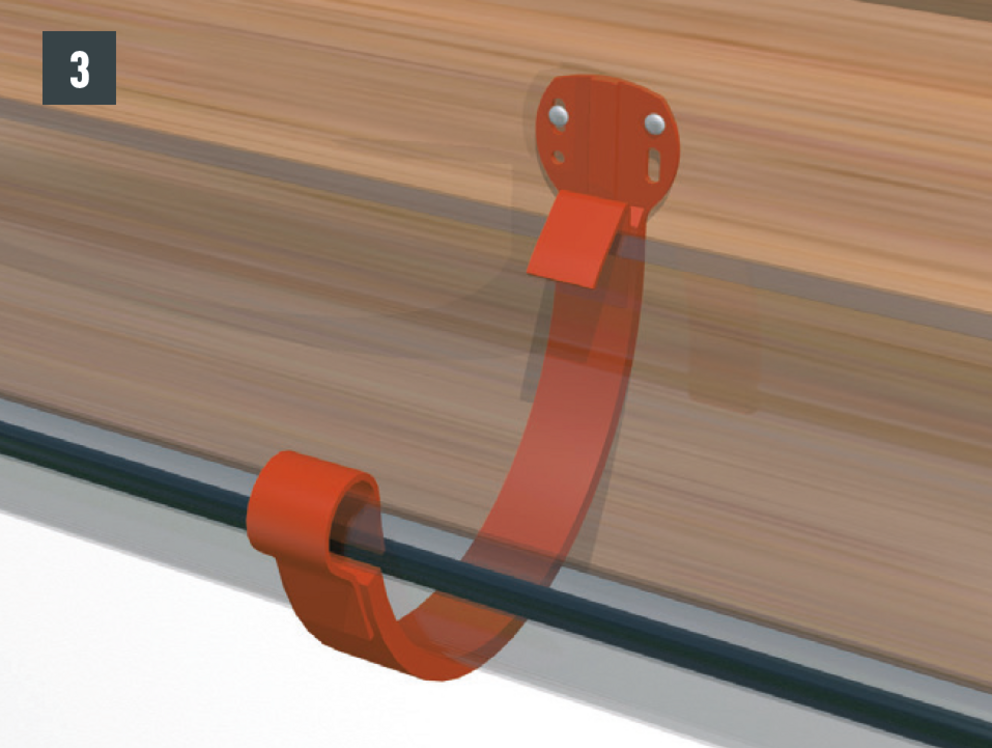

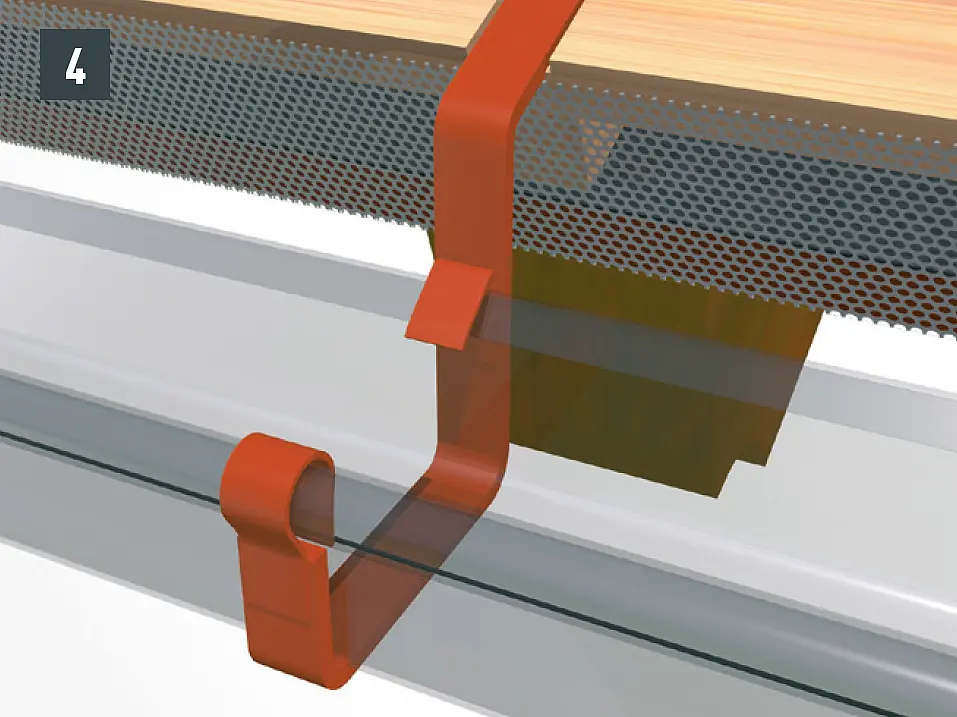

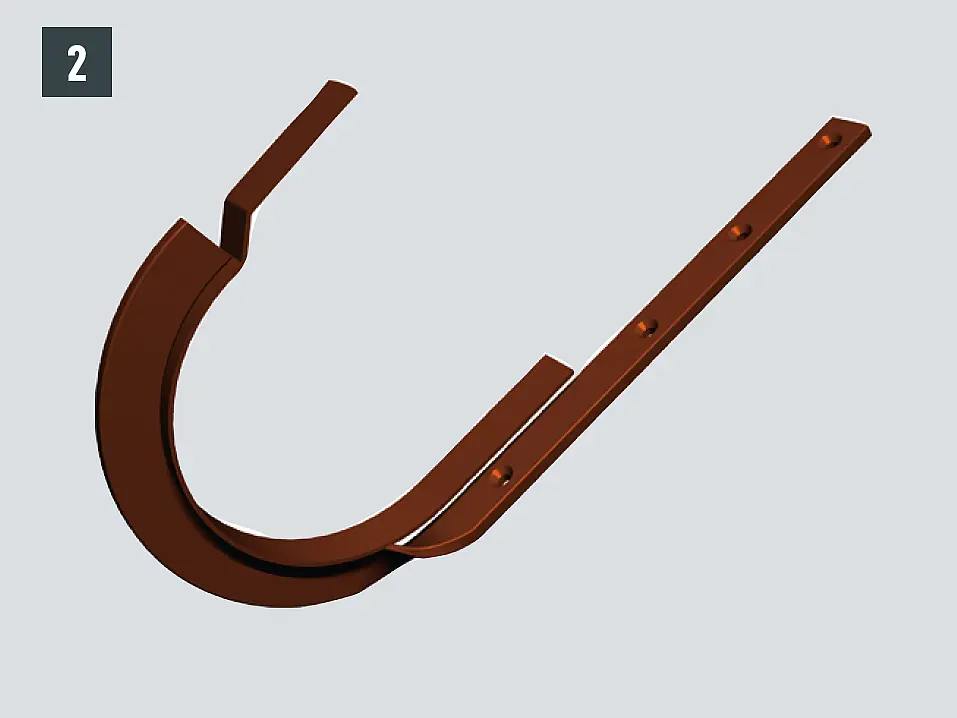

Rinnenhaken hochkant (Bild 1), Rinnenhaken Schweiz (Bild 2), Stirnbretthaken (Bild 3), Kastenrinnenhaken (Bild 4), Stirnbretthaken für Kastenrinne (Bild 5)

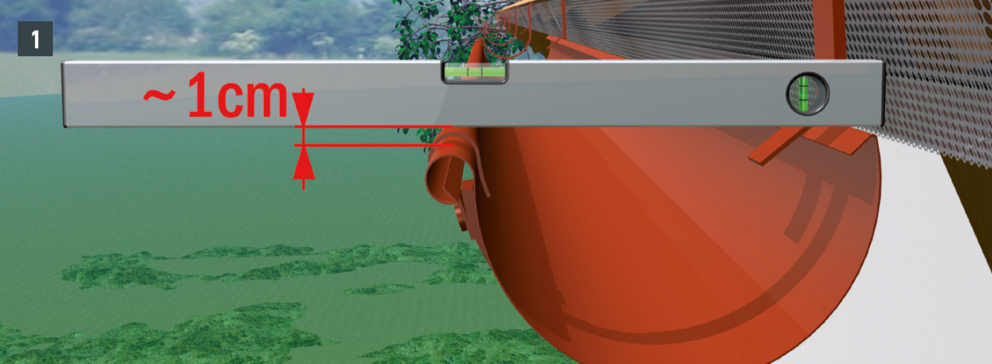

Dachrinne einlegen, am tiefsten Punkt beginnend. Die Überlappung der Dachrinnenverbindung muss in Richtung des Gefälles erfolgen (Bild 1).

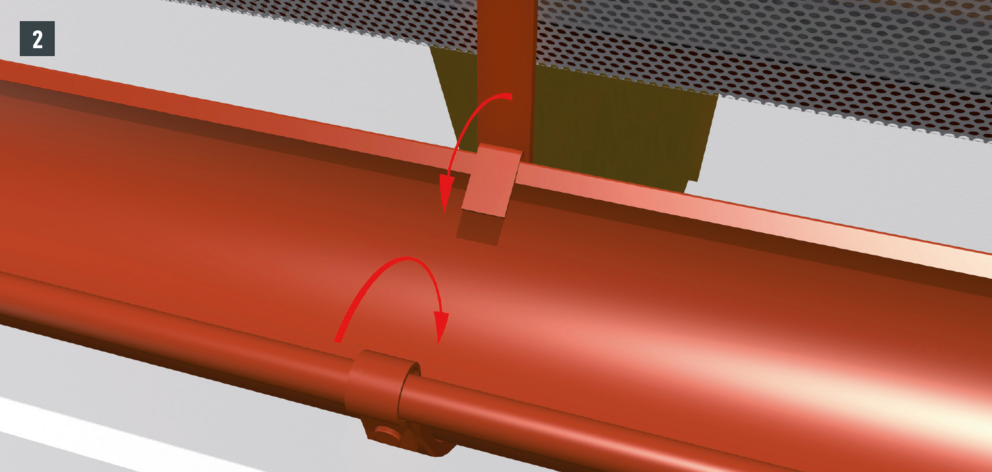

Federn der Rinnenhaken schließen (Bild 2). Schließen Sie die Federn nicht zu streng, da ansonsten eine ungehinderte Ausdehnung der Rinnen nicht mehr möglich ist.

Zur zusätzlichen Aussteifung der Rinnen können zwischen den Rinnenhaken Überbügel montiert werden. PREFA Überbügel können bei allen Rinnendimensionen universell eingesetzt werden.

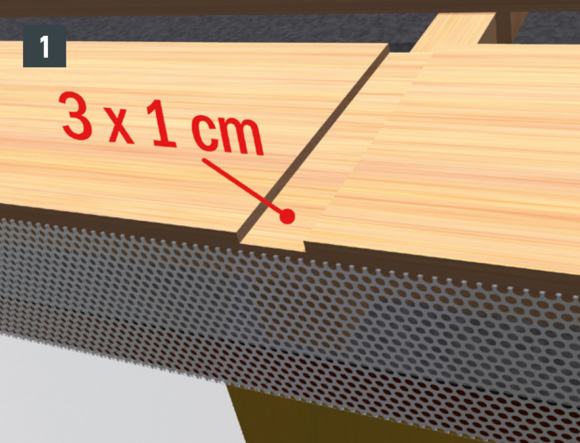

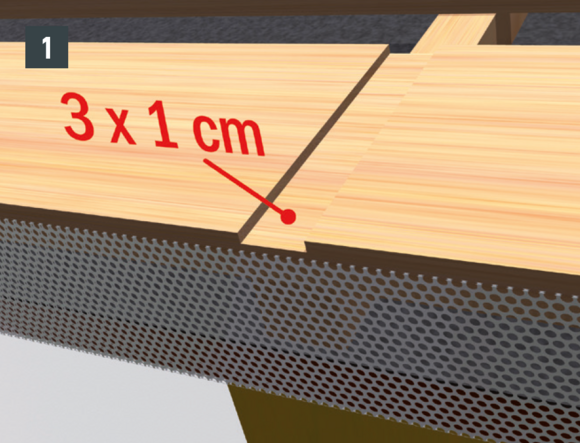

Überbügel in der Traufbohle ausnehmen (Bild 1).

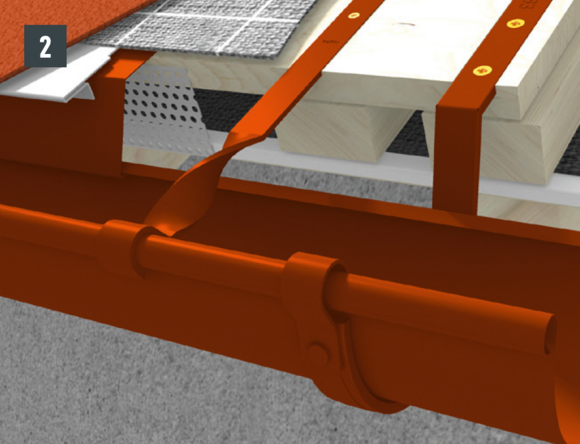

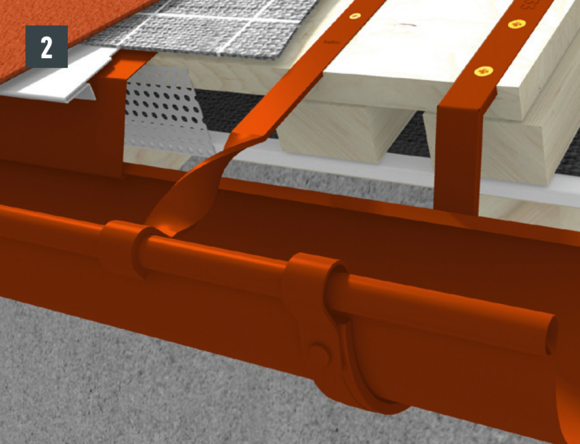

Überbügel in die Rinnenwulst einlegen und befestigen (Bild 2).
Anwendbar für alle Rinnendimensionen.

Achtung

Einlaufbleche müssen im Bereich der Überbügel ausgeklinkt werden. Die Montage des Überbügels bietet sich während der Rinnenmontage an. Nachrüsten bei bestehenden Rinnen ist mit erheblichem Aufwand verbunden.
