Verlegerichtlinien
Verlegerichtlinien
Bitte wählen Sie eines oder mehrere Kapitel zum Download aus.
Inhaltsverzeichnis
Dachentwässerung Bearbeitung und Verlegung Quadratrohr

Quadratrohr

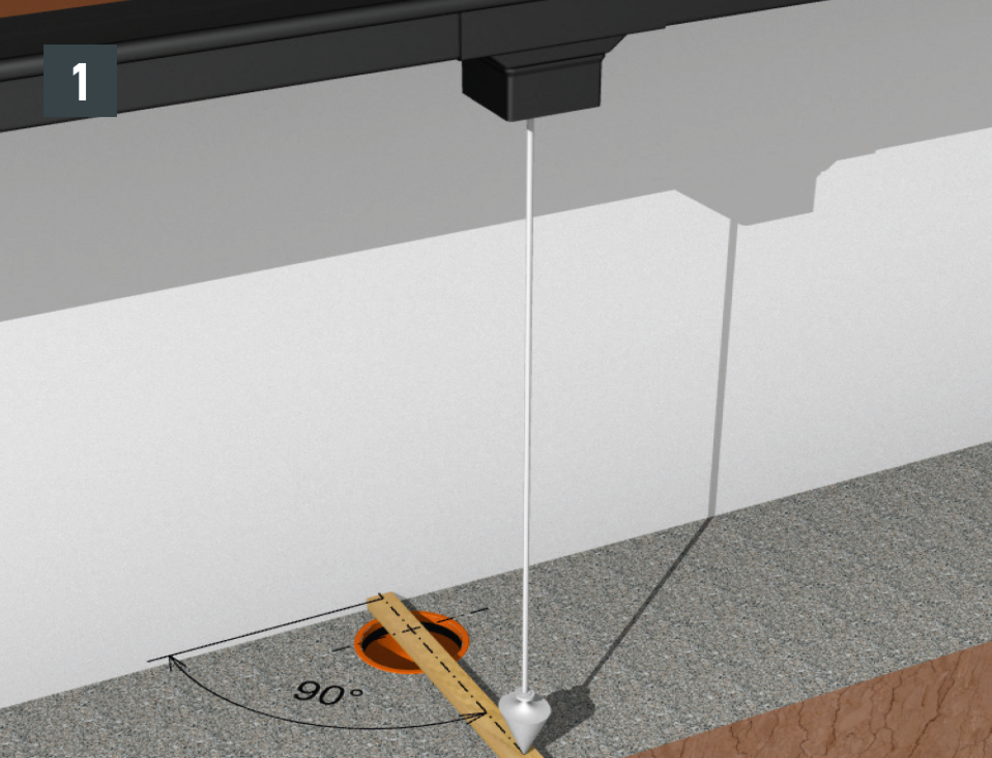

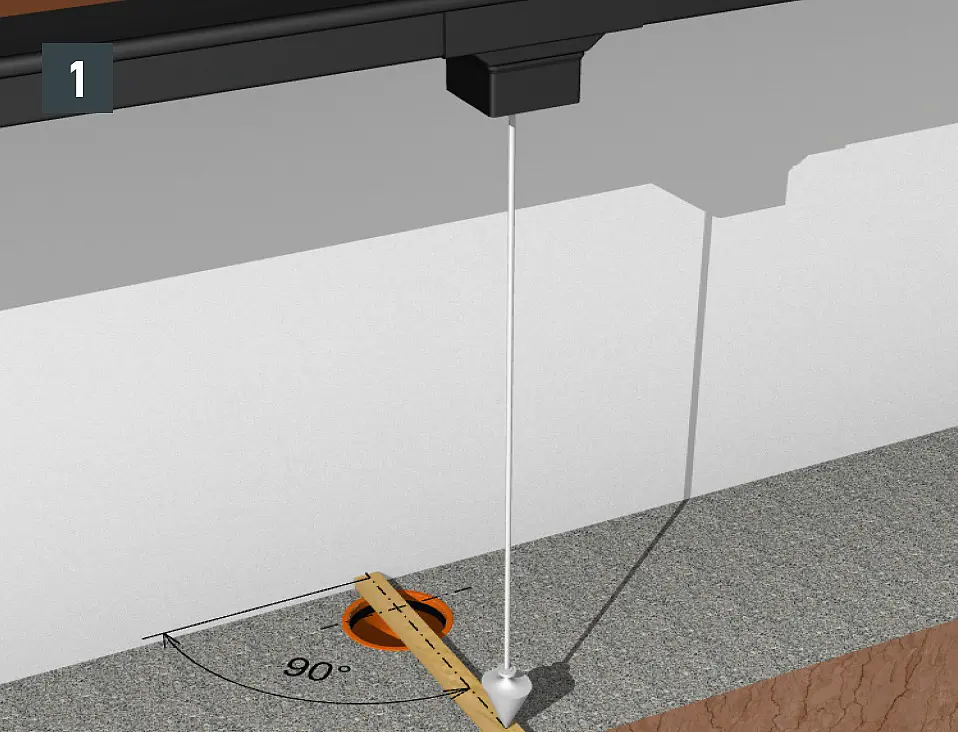

  • Quadratrohrkessel lotrecht über den Kanalanschluss positionieren (Bild 1).

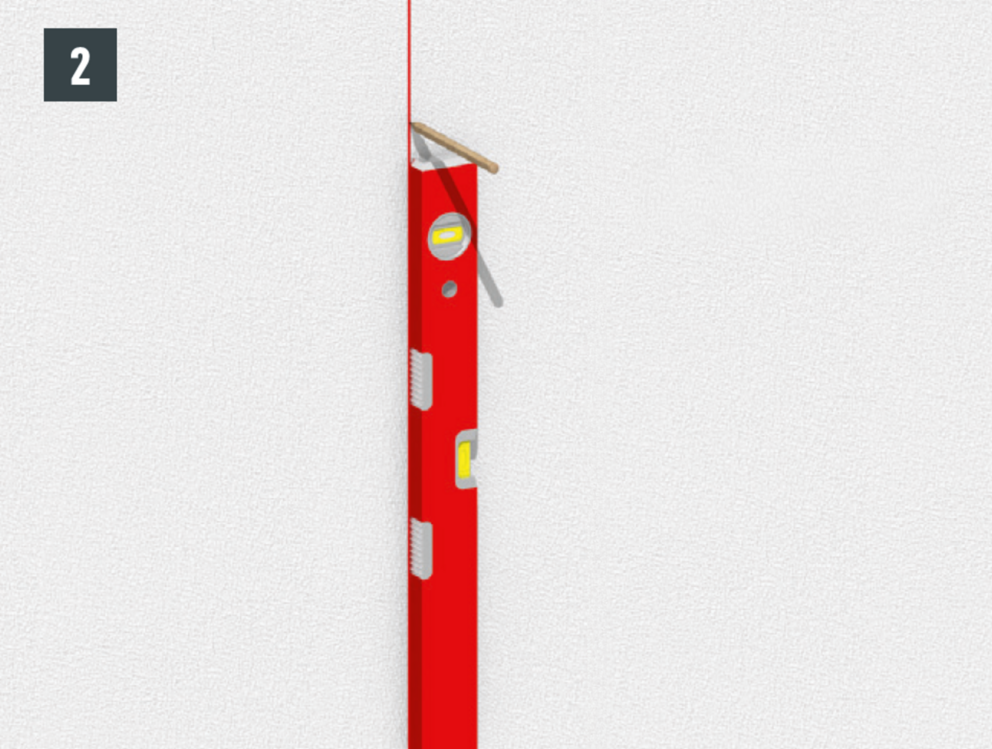

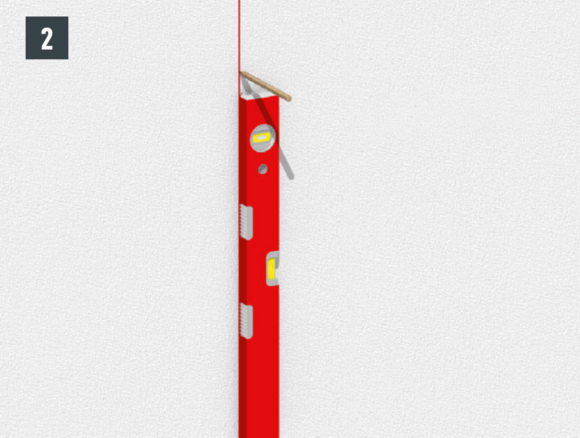

  • Halteklemmen in einer Flucht montieren. Je Einzelrohrstrang sind mind. 2 Halteklemmen zu montieren. Der Abstand der Halteklemmen untereinander darf nicht mehr als 2 m betragen (Bild 2). (Nationale Normen und Fachregeln können größere Abstände zulassen. Aufgrund der Länge der PREFA Quadratrohre von 3 m hat sich ein Abstand von max. 2 m als praktikabel erwiesen.)

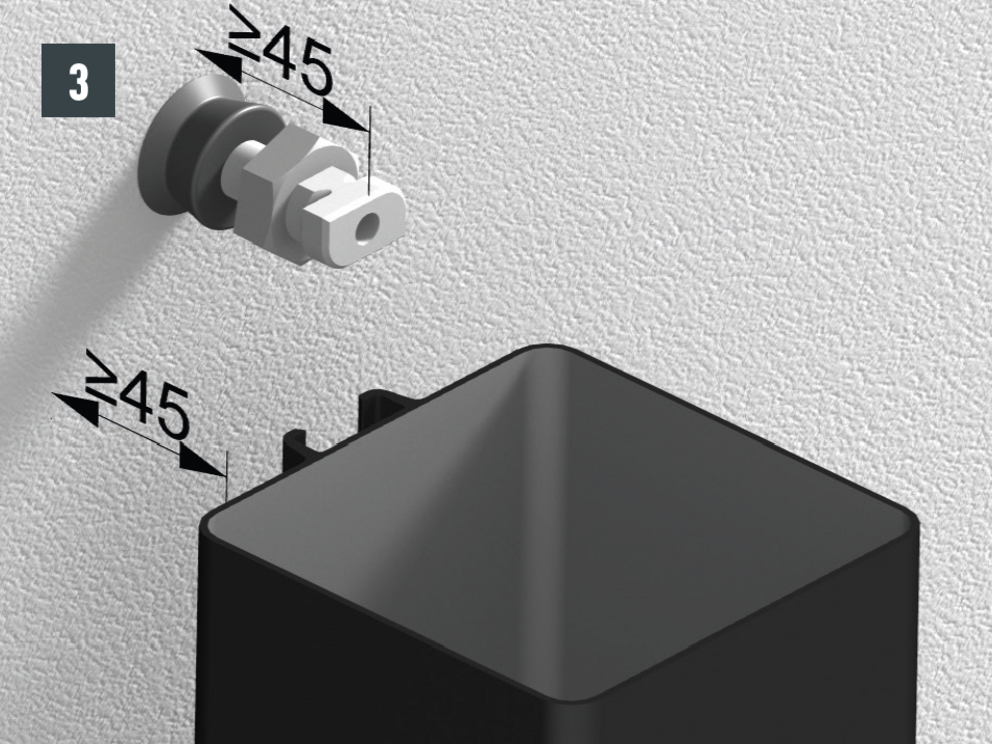

  • Abstand zwischen Wand und Quadratrohr von mind. 45 mm einhalten (Bild 3).

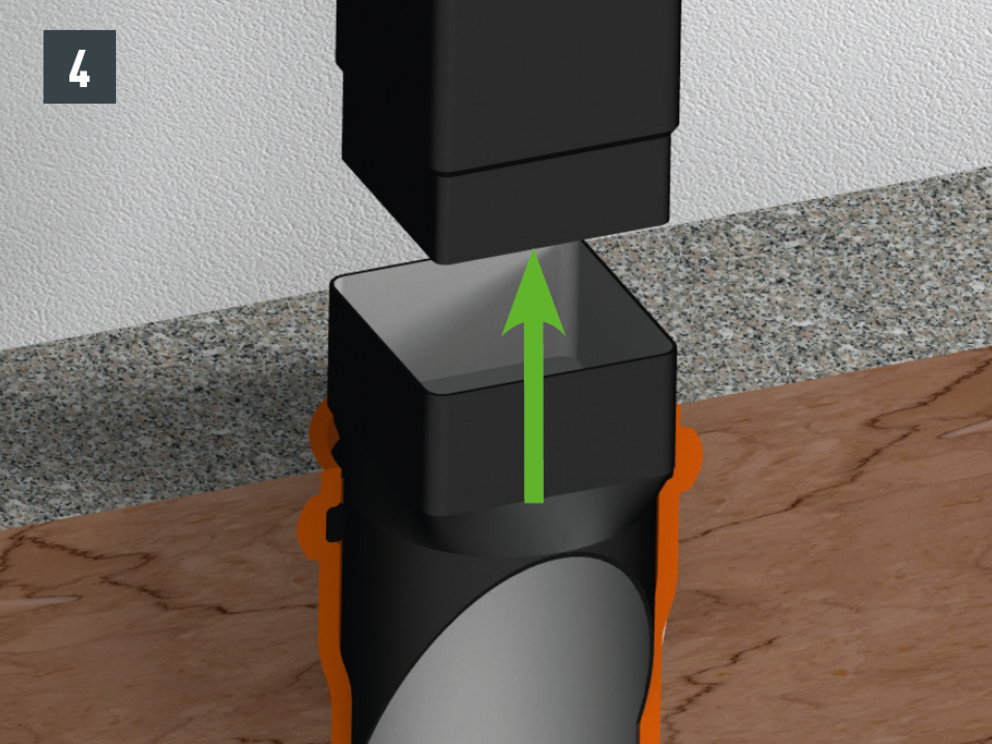

  • Quadratrohrmuffe ganz nach unten in das Kanalrohr stecken und Quadratrohr montieren. Abschließend Quadratrohrmuffe nach oben schieben und am PREFA Quadratrohr fixieren (Bild 4).

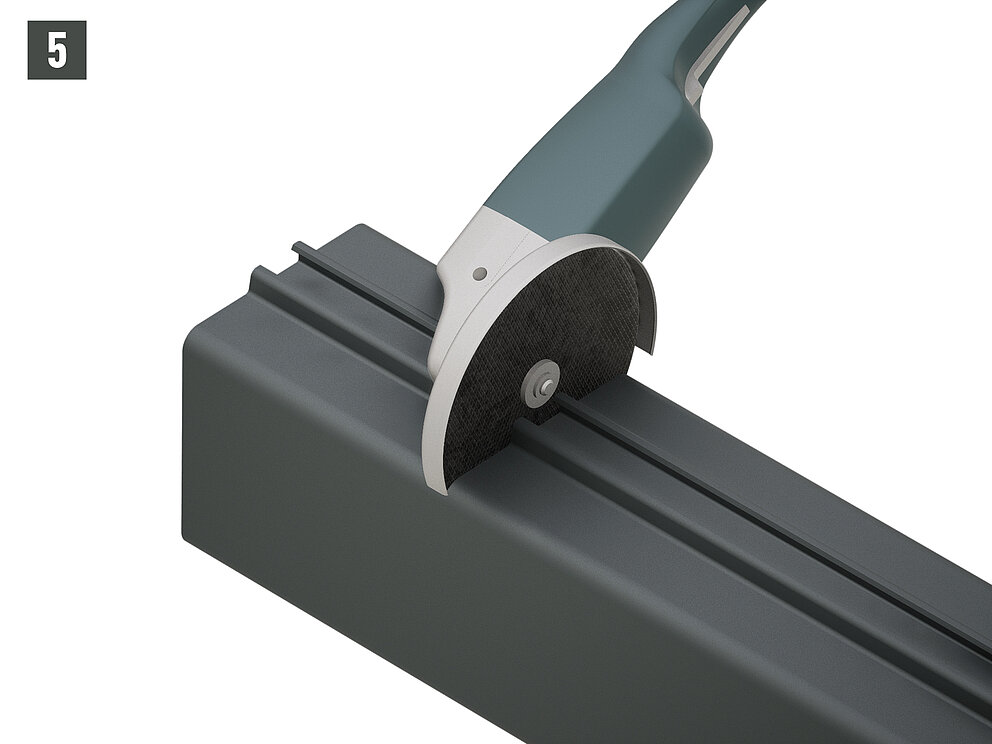

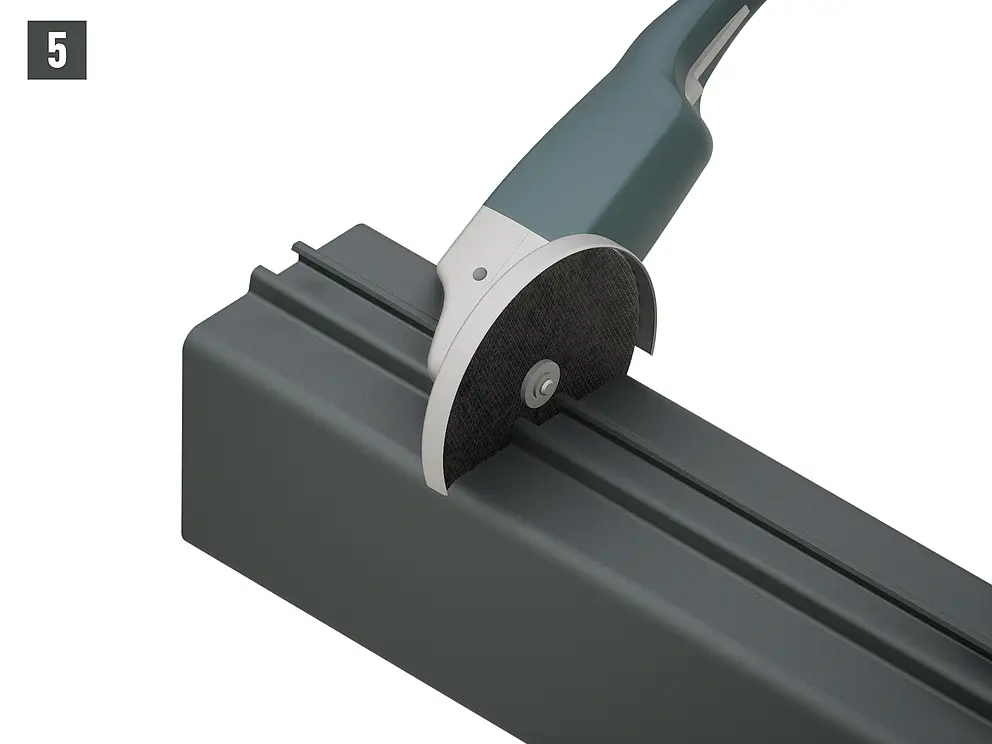

  • Quadratrohr immer an der Seite OHNE Einzug kürzen (Bild 5). Wird der Einzug (Verjüngung) abgeschnitten, ist die Rohrverbindung durch Ineinanderstecken nicht mehr möglich.
  • Bei Montage im Wandausschnitt oder Schlitz Halteklemmen von oben anziehen.

Hinweis

Das Quadratrohr ist in vielen verschiedenen Längen erhältlich. Achten Sie bereits bei der Bestellung auf die richtige Länge, um ein verschnittoptimiertes Arbeiten zu ermöglichen.
