Kastenrinne

Klicken Sie auf das gewünschte Thema, um direkt zur entsprechenden Anleitung zu gelangen:

Kastenrinnenverbindungen mit 1 Kartusche Spezialkleber

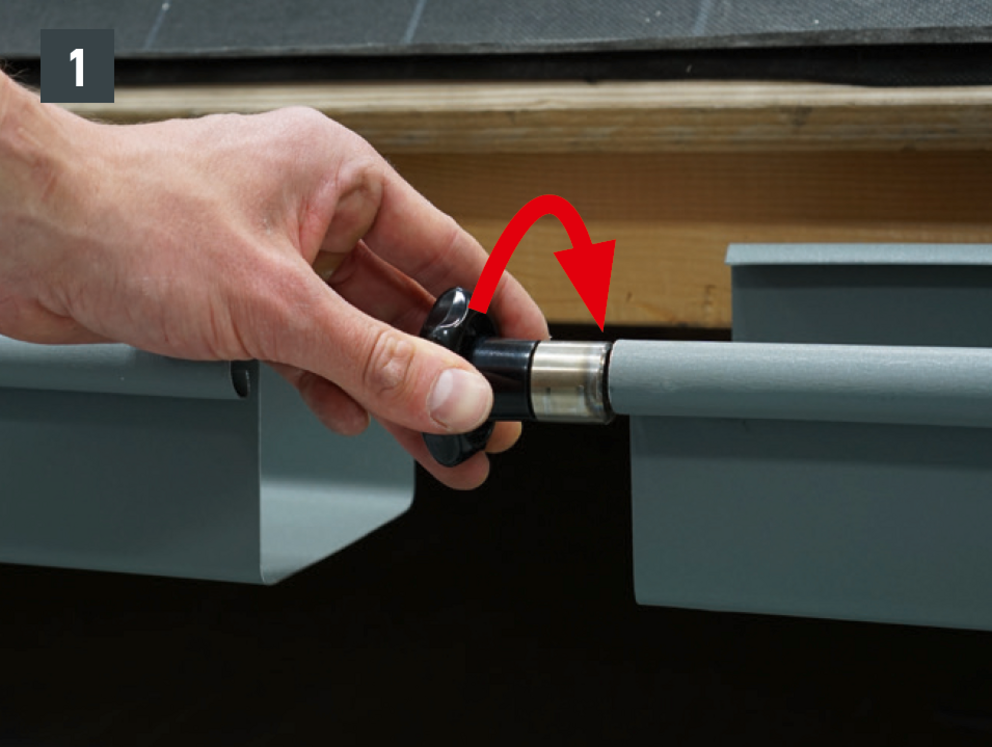

Um die Kastenrinnenverbindung so präzise wie möglich herzustellen, ist es von Vorteil, den überdrehenden Kastenrinnenwulst mit dem PREFA Rinnenwulstöffner aufzudrehen (Bild 1).

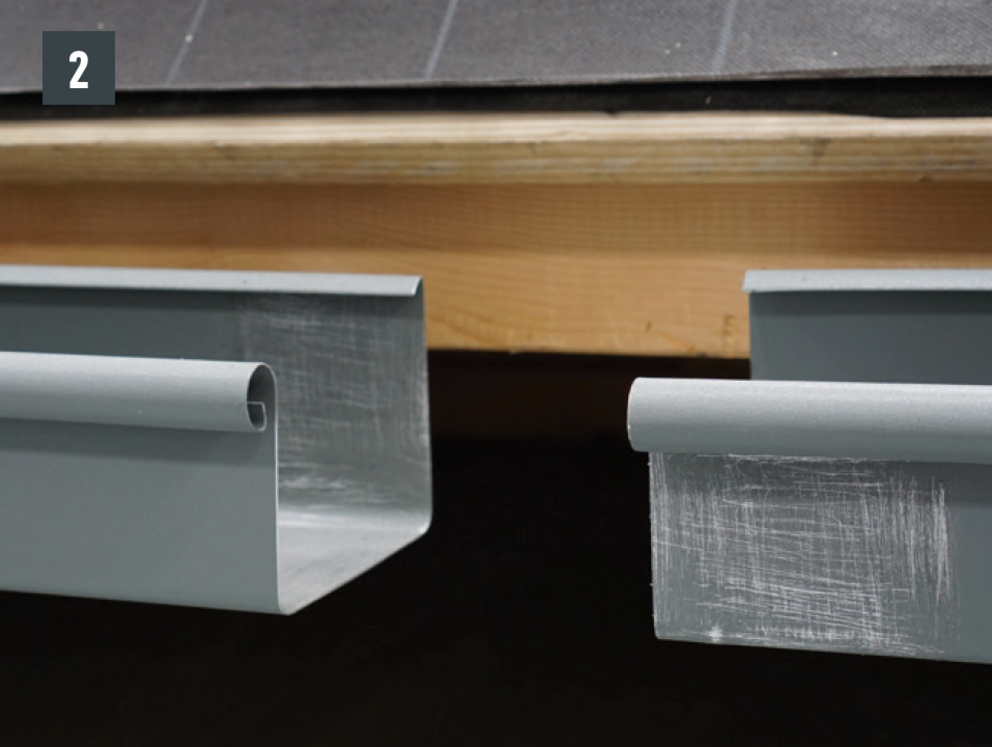

Klebefläche mit dem mitgelieferten Schleifpapier anschleifen. Anschließend Kastenrinnenenden mit dem mitgelieferten Reiniger reinigen. Verdunstungszeit von 5 Minuten abwarten (Bild 2).
Mit PREFA Spezialkleber ca. 50 mm vor dem Rinnenende eine Kleberaupe mit ca. 8 mm Dicke aufbringen (Bild 3).

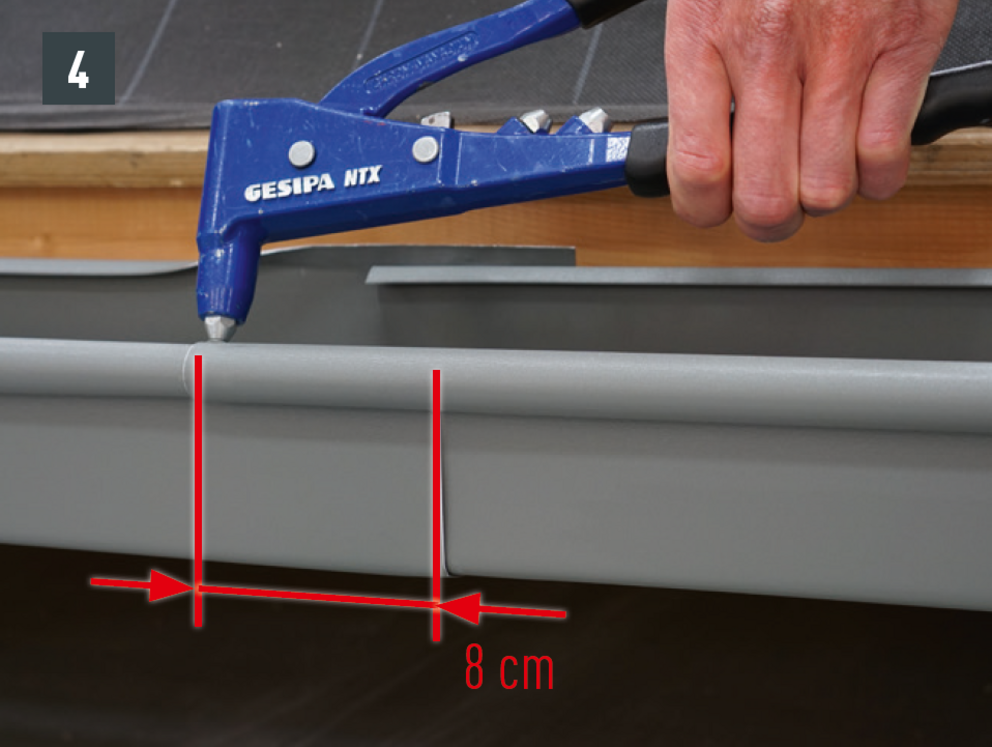

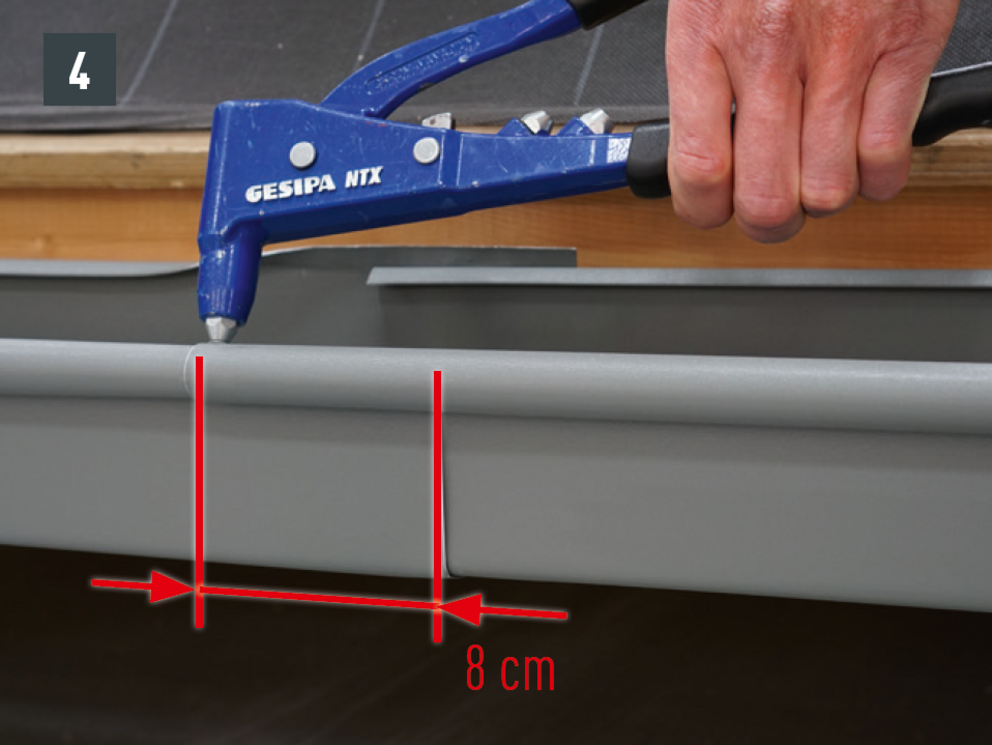

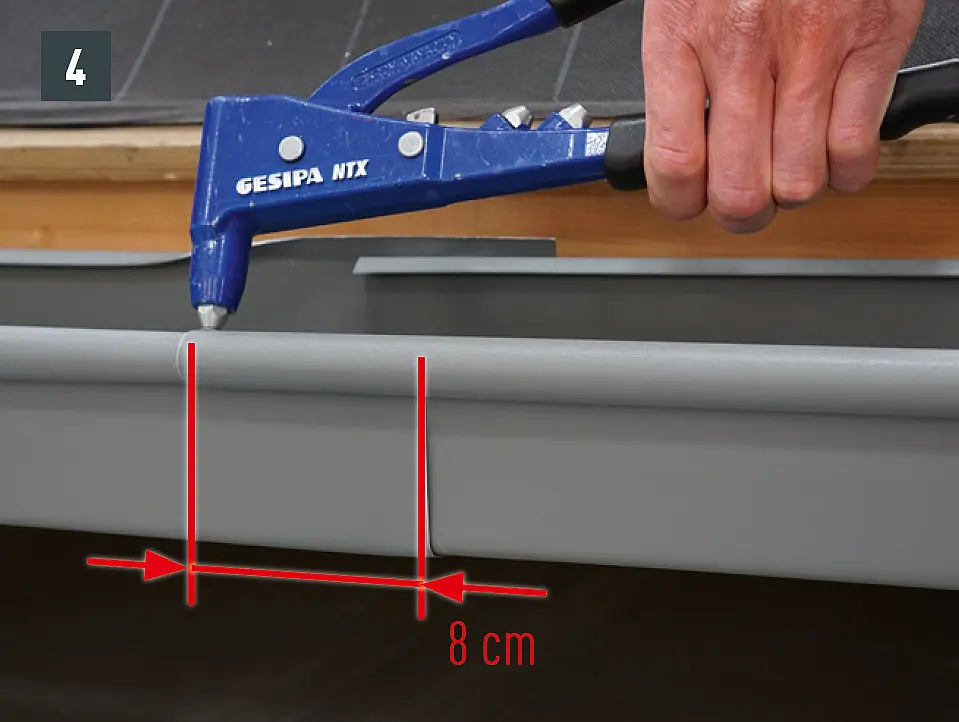

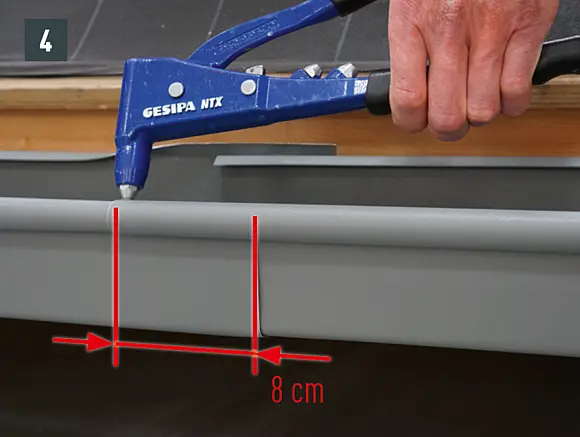

Kastenrinne ca. 80 mm überlappen und ineinander drehen, eine Niete am Kastenrinnenwulst setzen (Bild 4).

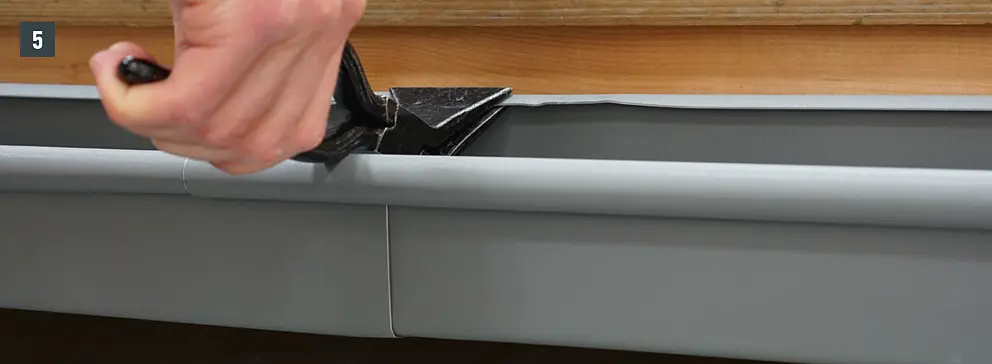

Hintere Rückkantung schließen. Bei fachgerechter Klebeverbindung muss Kleber an der Innenseite austreten (Bild 5).

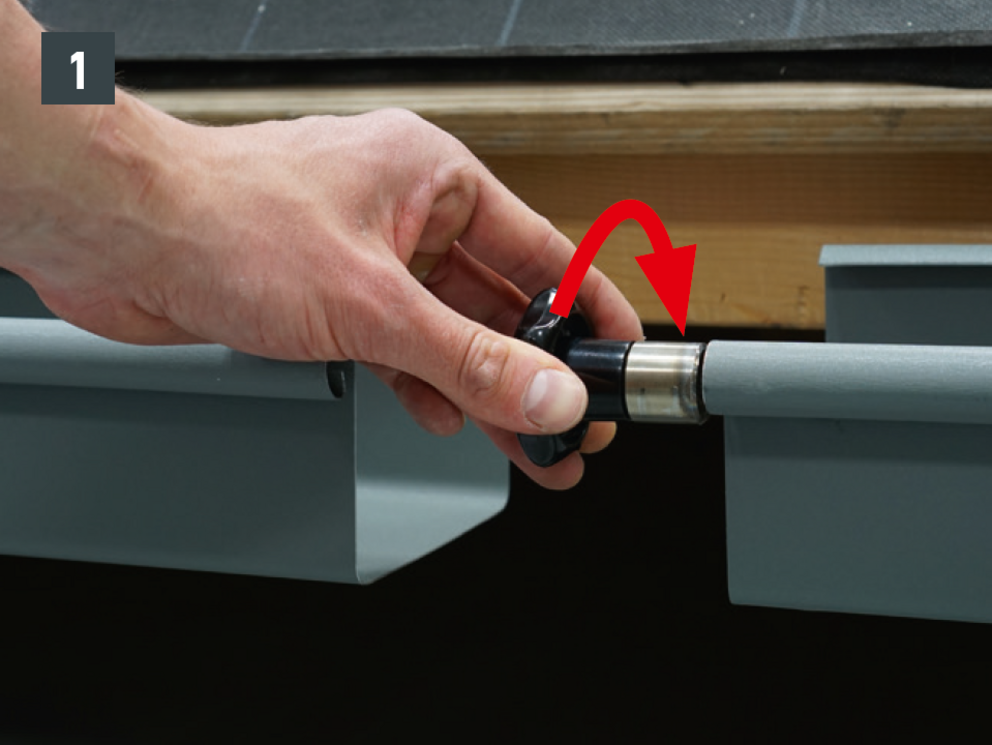

Um die Kastenrinnenverbindung so präzise wie möglich herzustellen, ist es von Vorteil, den darüberliegenden Kastenrinnenwulst mit einem PREFA Rinnenwulstöffner aufzudrehen (Bild 1).

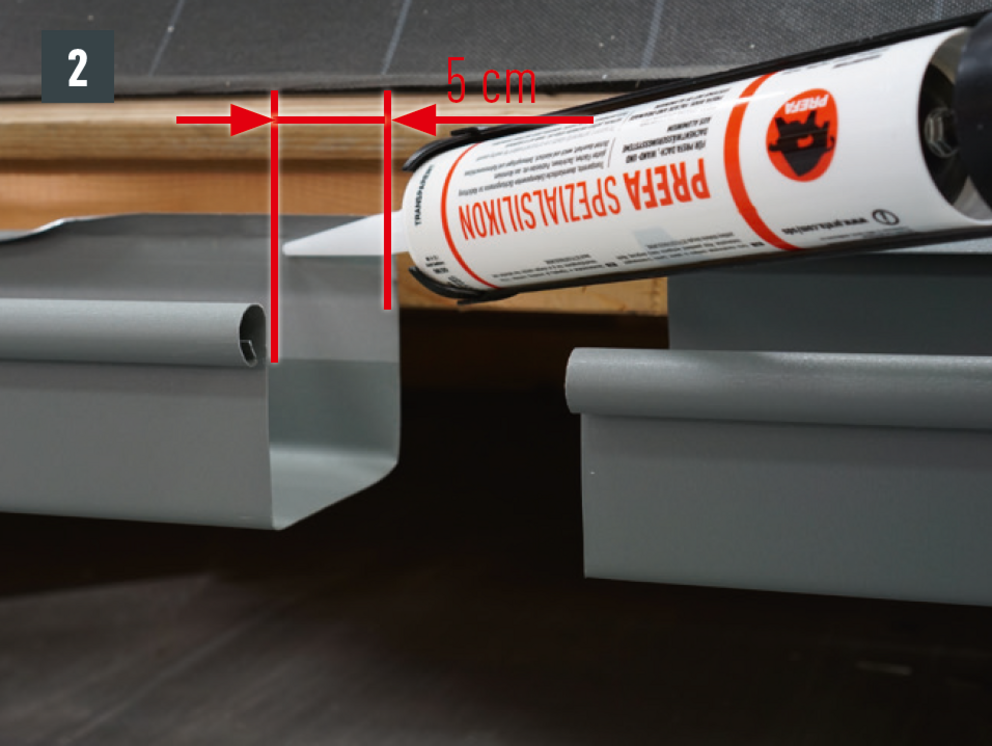

Auf das gereinigte und trockene Kastenrinnenende 50 mm vor dem Ende eine Raupe (ca. 8 mm dick) PREFA Spezialsilikon aufbringen (Bild 2).

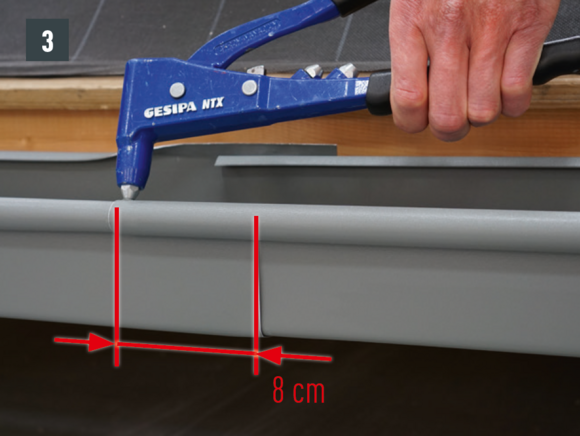

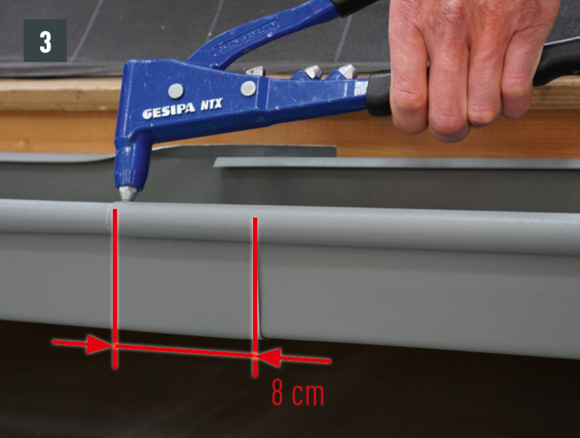

Kastenrinne ca. 80 mm überlappen und ineinander drehen, eine Niete am Kastenrinnenwulst setzen (Bild 3).

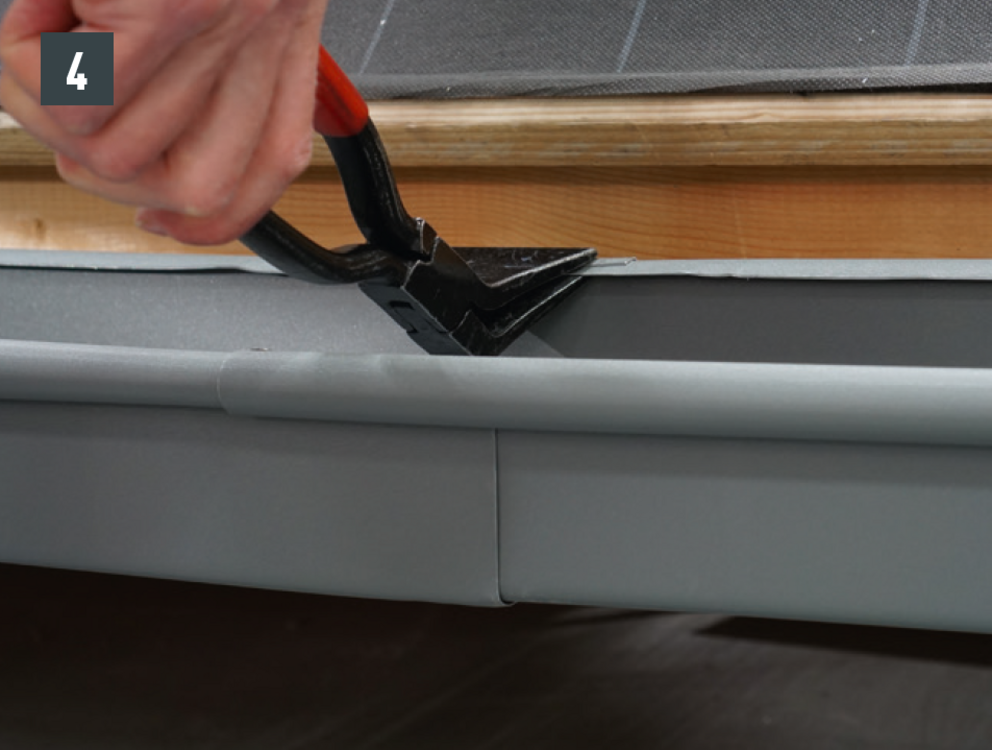

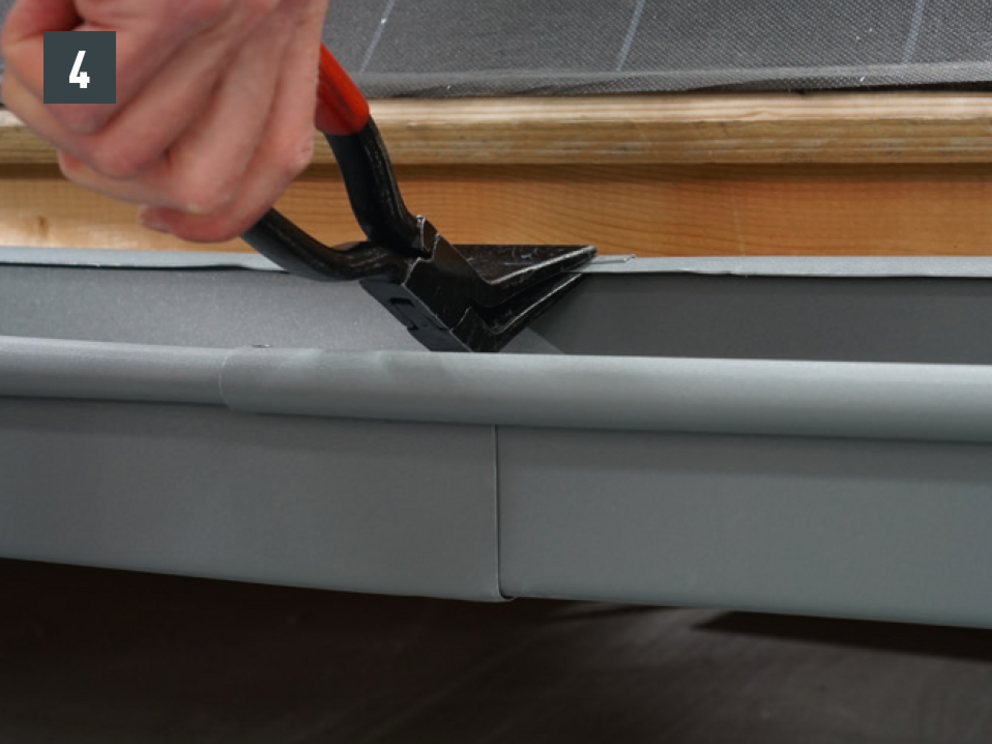

Hintere Rückkantung schließen (Bild 4).

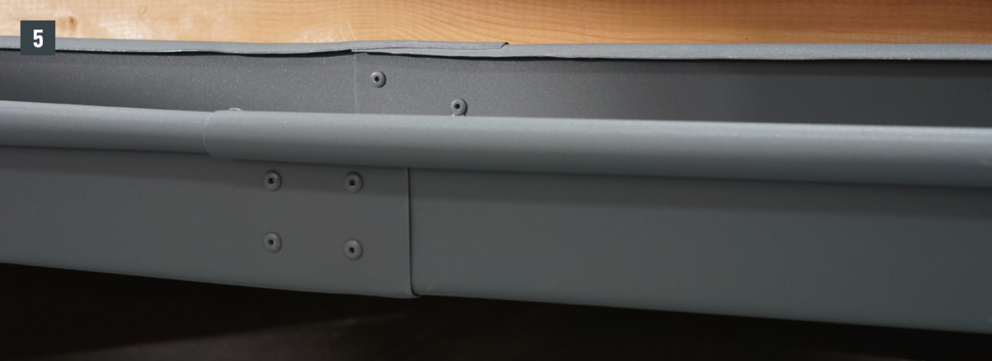

Mit PREFA Patentnieten 4 × 9,5 mm im Kreuzstich vernieten (Bild 5).
- Kastenrinne 250: 6 Stk. Nieten pro Naht
- Kastenrinne 333: 8 Stk. Nieten pro Naht
- Kastenrinne 400: 10 Stk. Nieten pro Naht
- Kastenrinne 500: 12 Stk. Nieten pro Naht

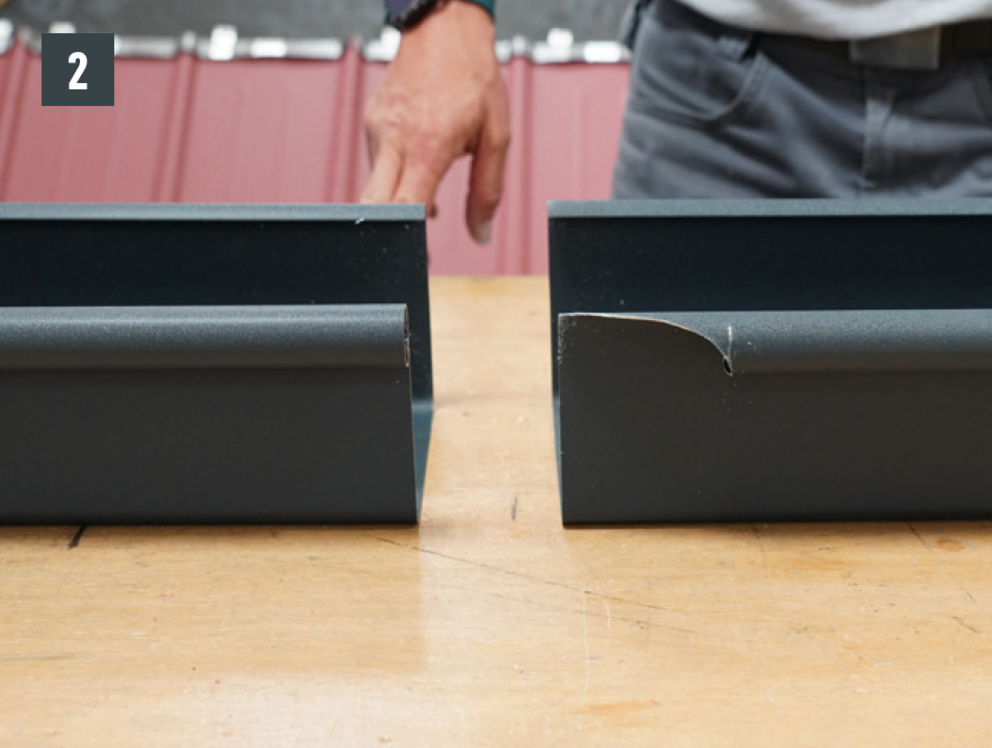

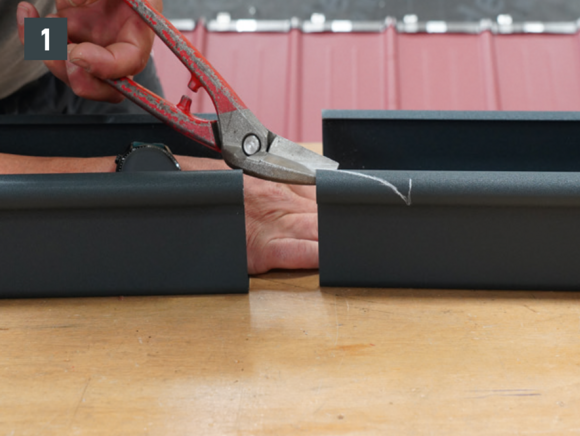

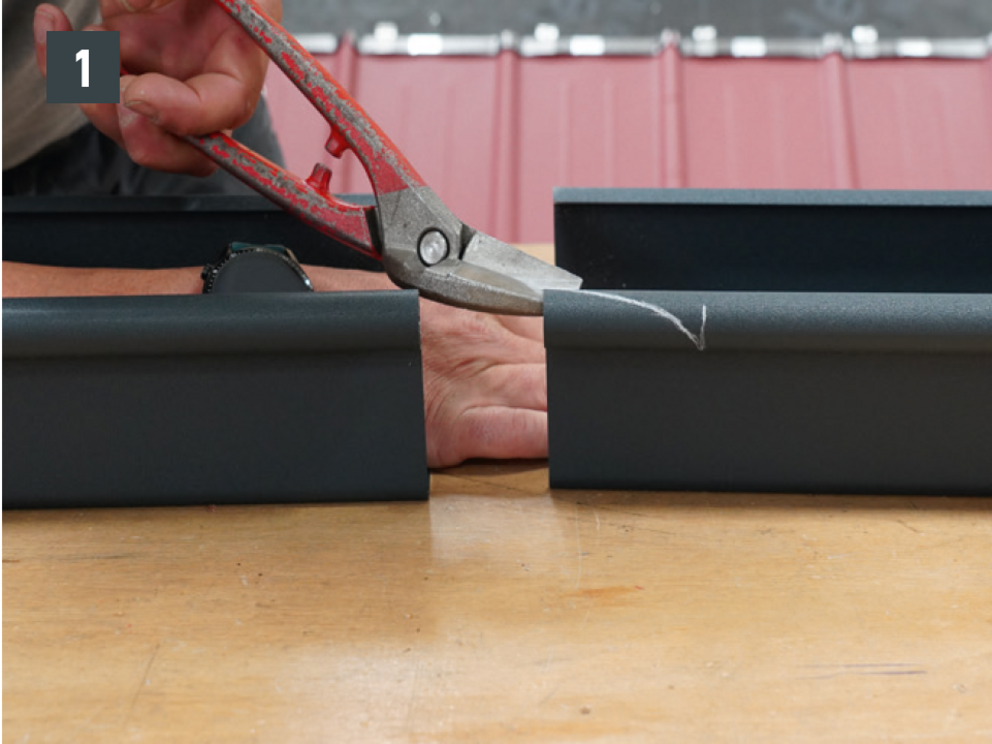

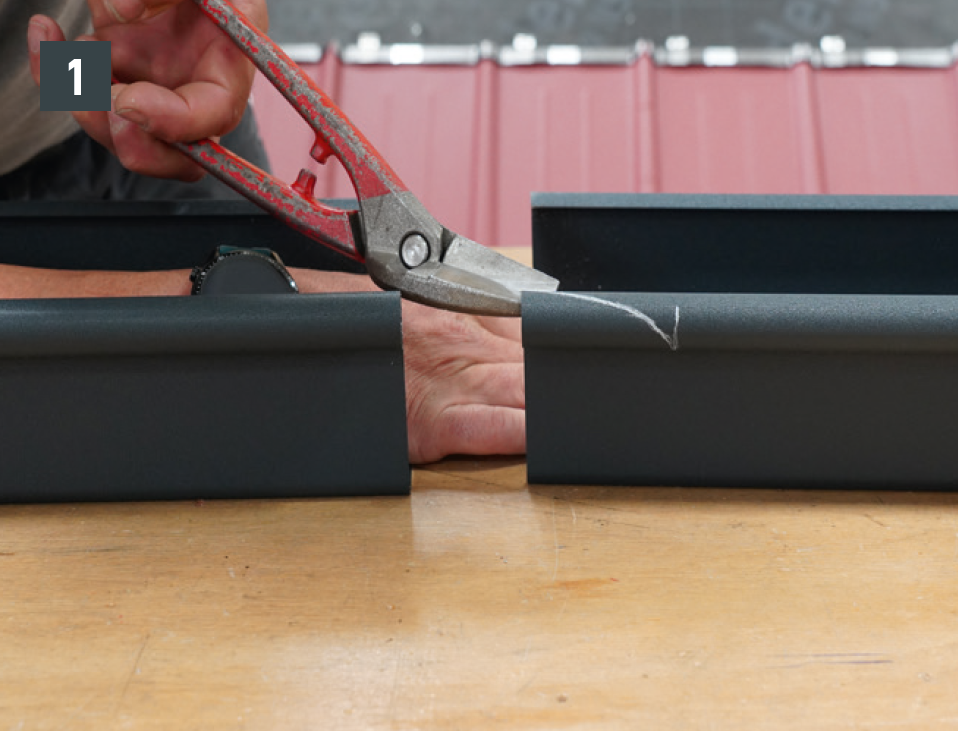

Um die Verbindung ohne Rinnenwulstöffner herstellen zu können, wird der unten liegende Kastenrinnenwulst 60 mm verlaufend ausgeklinkt (Bild 1 und 2).

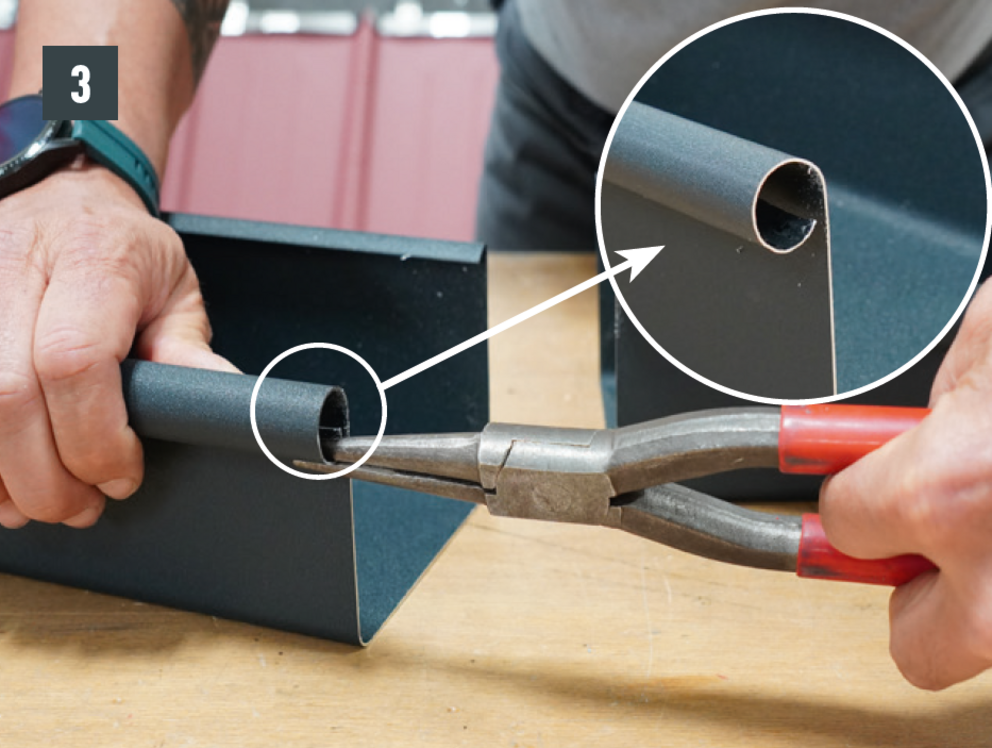

Der Wulst der darüberliegenden Kastenrinne wird 20 mm mit der Spitzzange geöffnet (Bild 3).

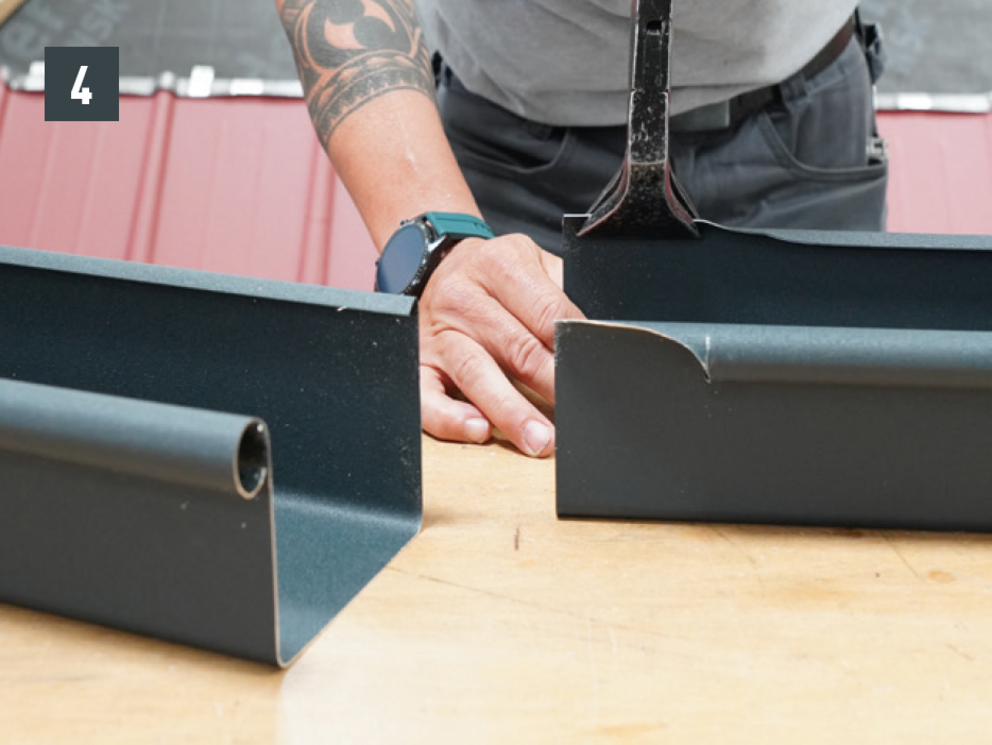

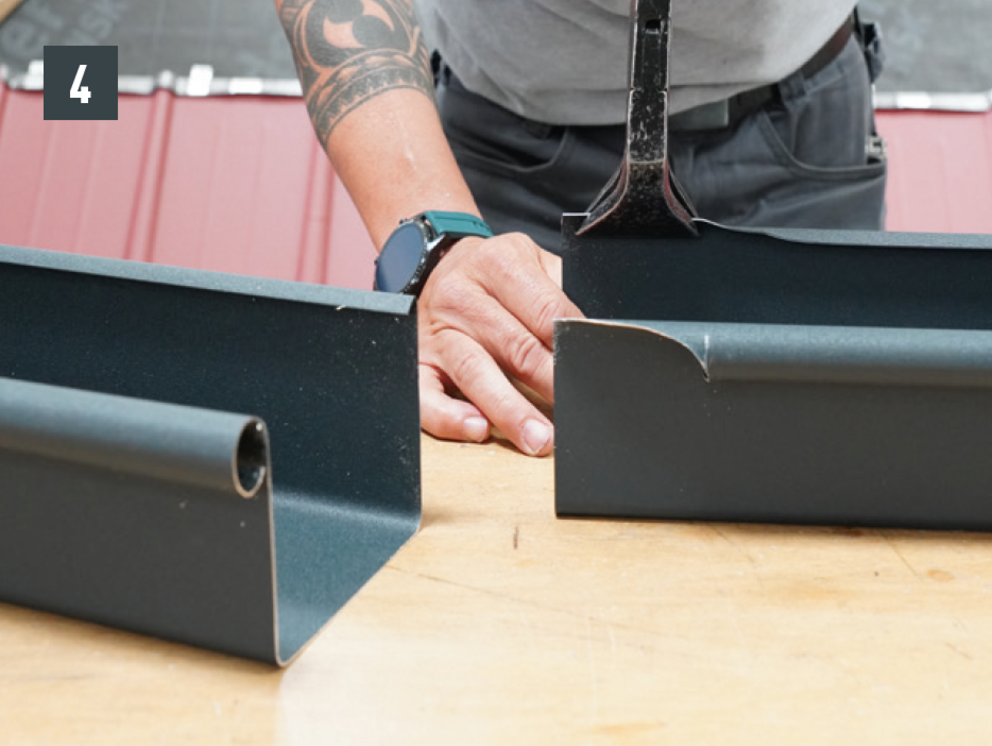

Die hintere Rückkantung ist mit einer Falzzange ca. 80 mm verlaufend zu öffnen (Bild 4).

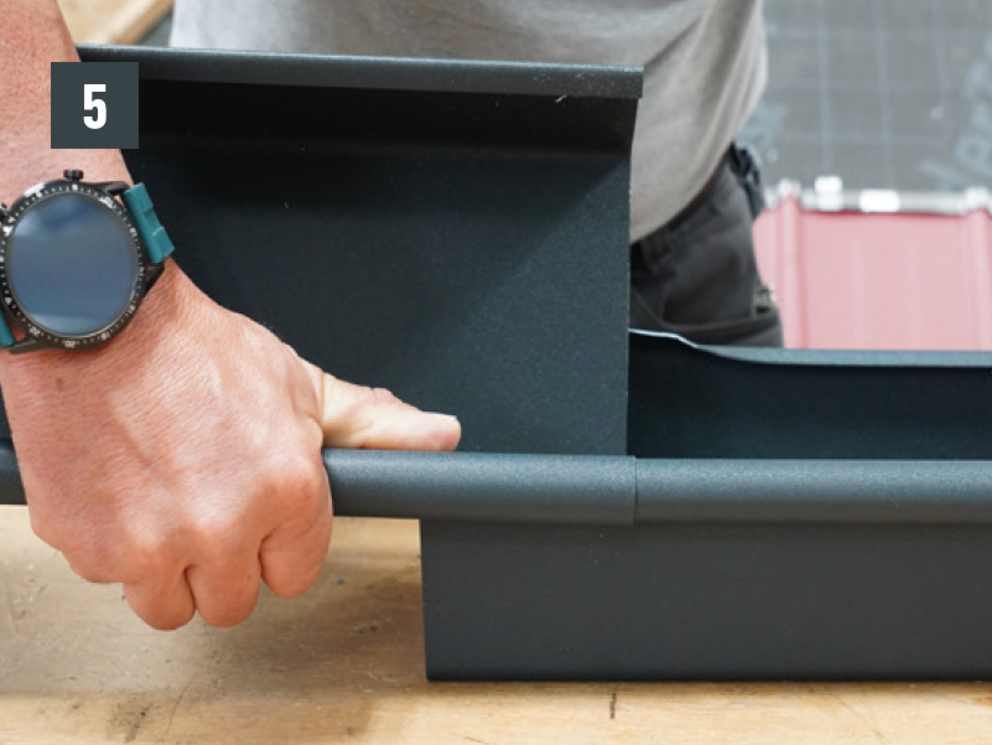

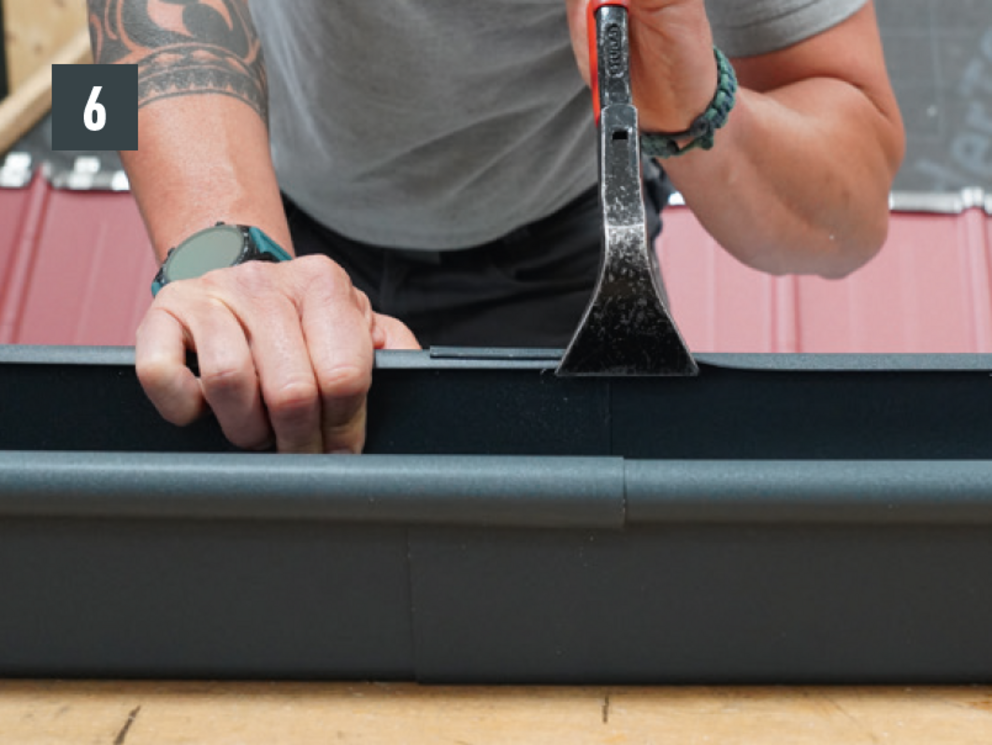

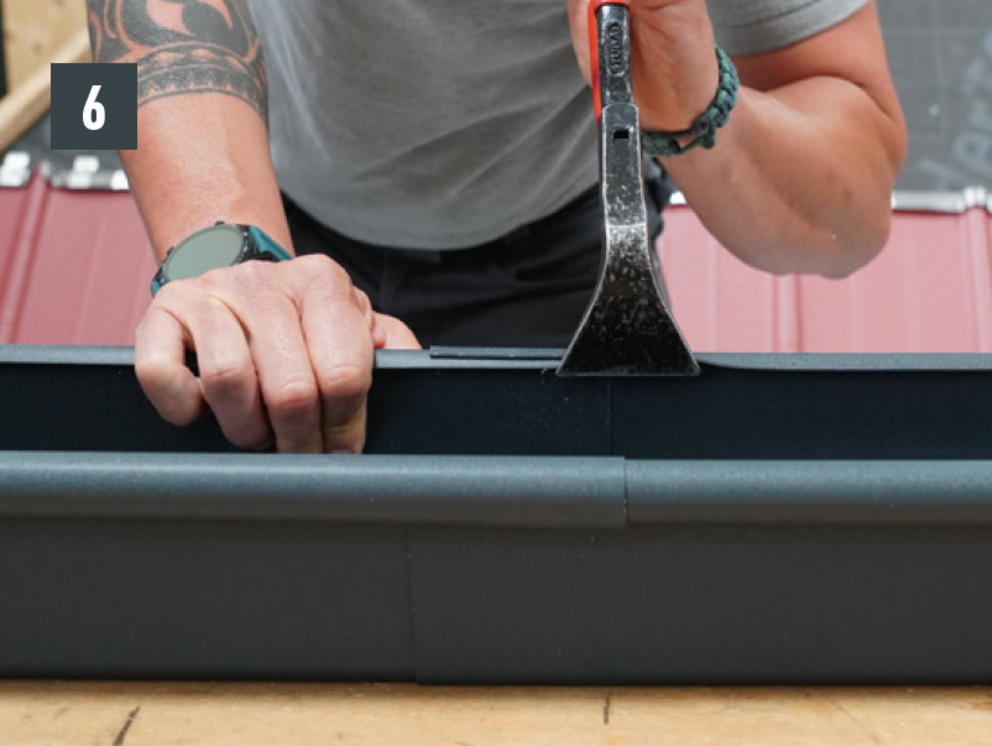

Rinnenverbindung mittels PREFA Spezialkleber oder PREFA Spezialsilikon abdichten. Anschließend wird die Kastenrinne mit einer Überlappung von 80 mm ineinandergedreht (Bild 5) und die hintere Rückkantung wieder geschlossen (Bild 6).

Hinweis

Für die Verbindung der Kastenrinne mit einem Kastenrinnenwinkel ist die Variante ohne Rinnenwulstöffner anzuwenden.

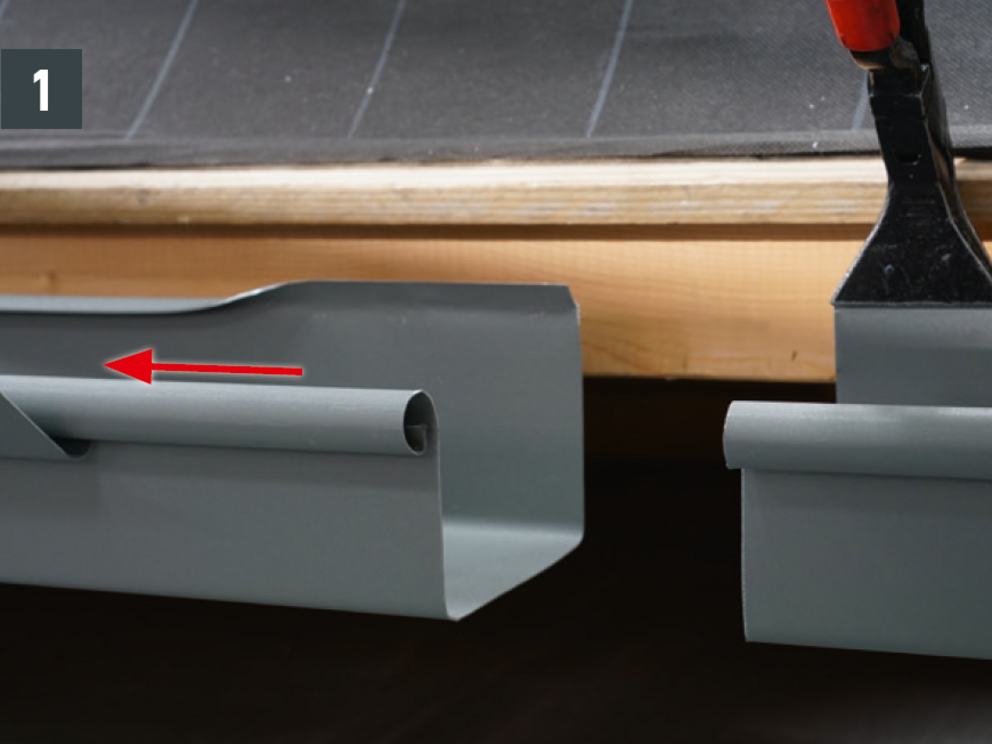

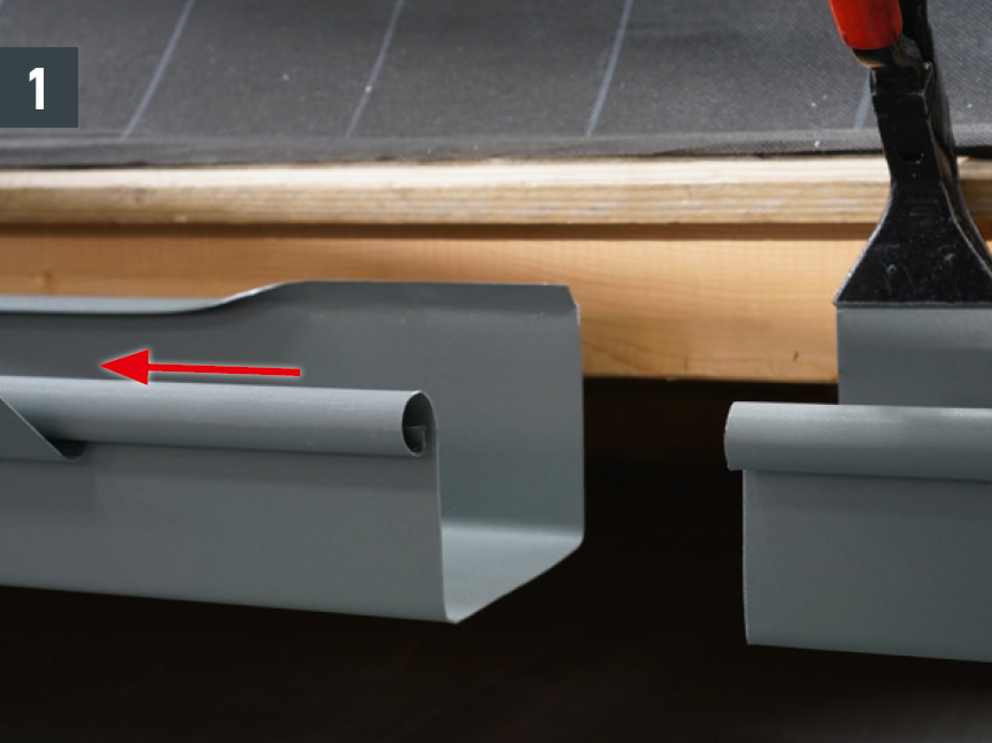

Kastenrinne für den Dilaeinbau vorbereiten: Rinnenwulst auf die Kastenrinne aufschieben und hintere Rückkantung öffnen (Bild 1).

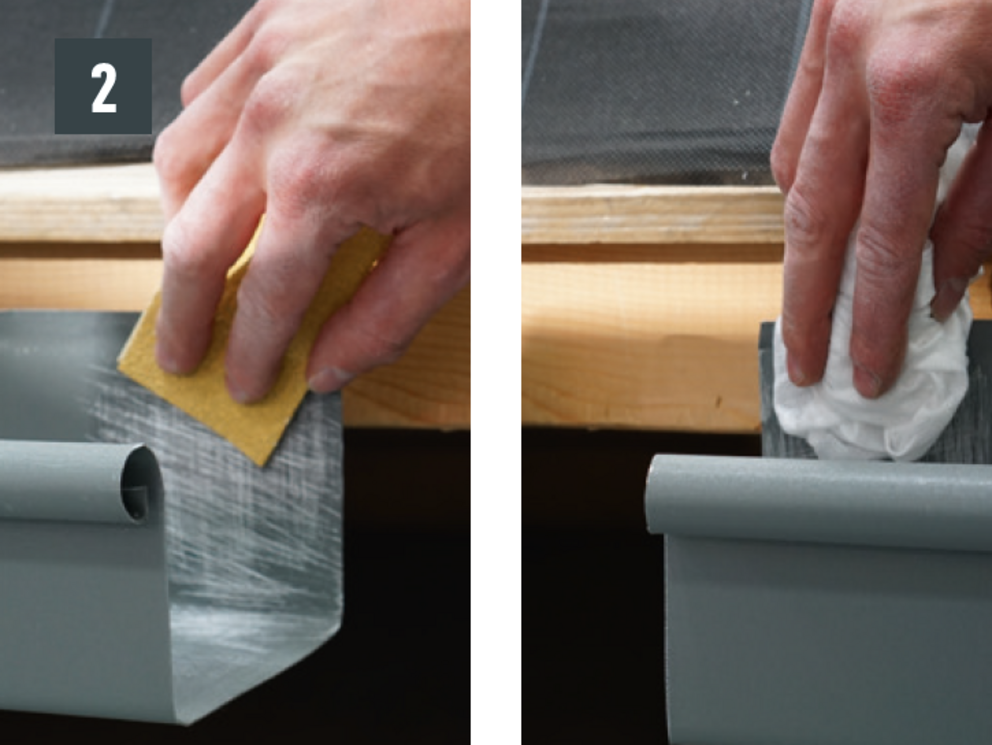

Klebeflächen mit mitgeliefertem Schleifpapier anschleifen und mit dem mitgelieferten Reiniger reinigen. Verdunstungszeit von 5 Minuten abwarten (Bild 2).

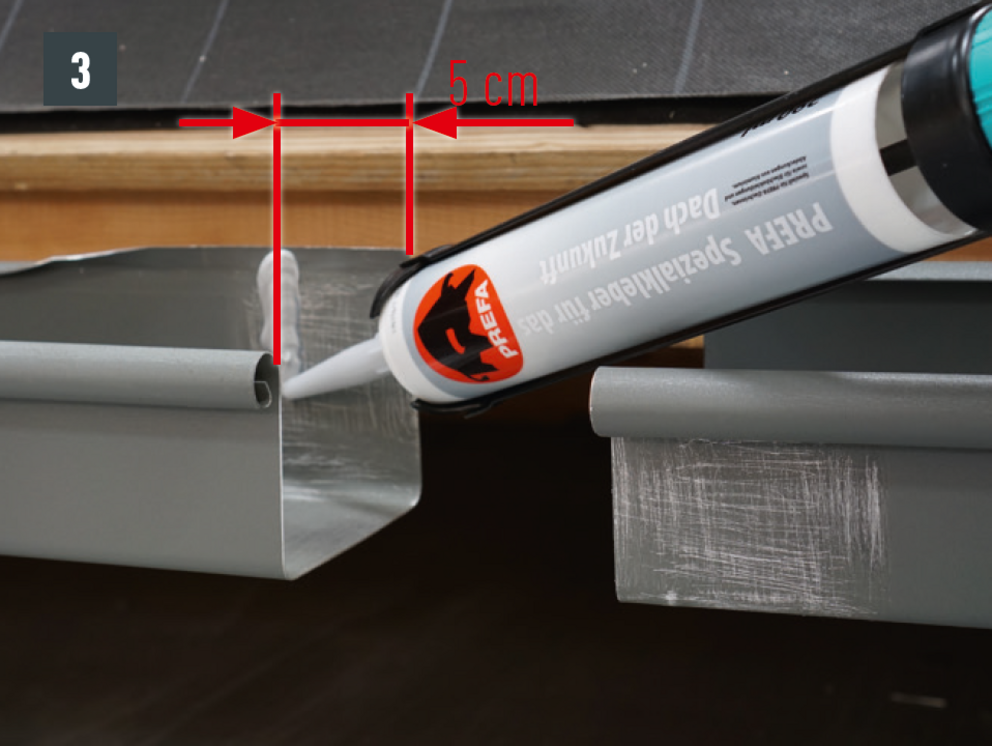

Mit PREFA Spezialkleber eine Kleberaupe mit ca. 8 mm Dicke an beiden Kastenrinnenenden aufbringen (Bild 3).

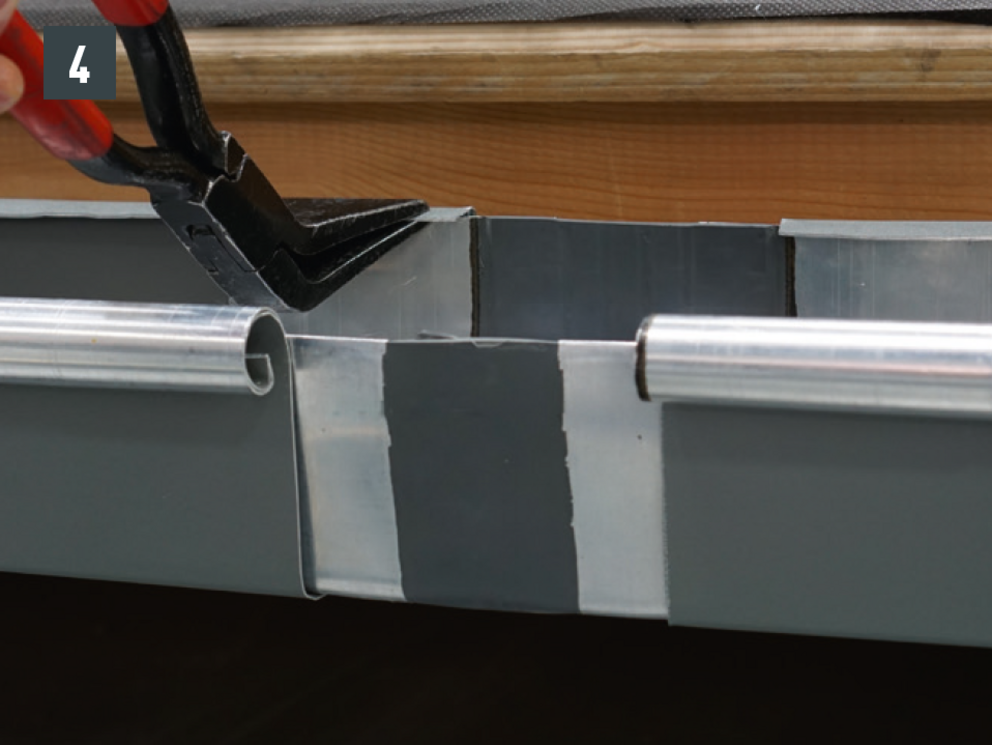

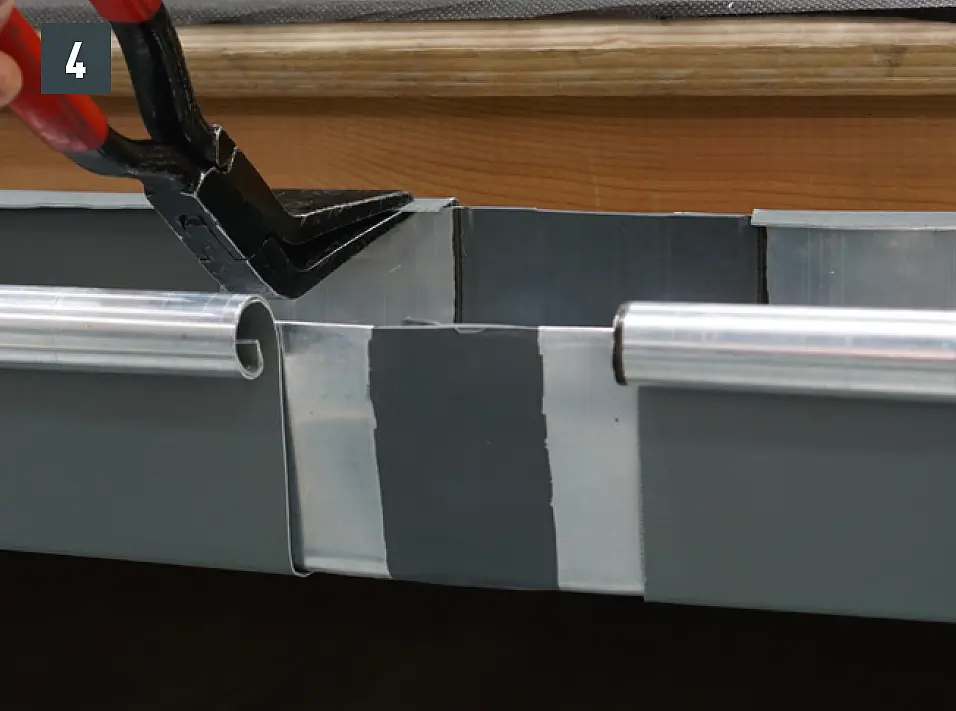

Kastenrinnendila eindrehen und die hintere Rückkantung schließen (Bild 4).

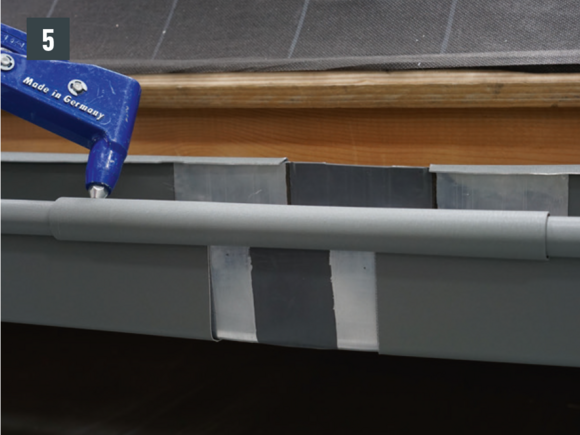

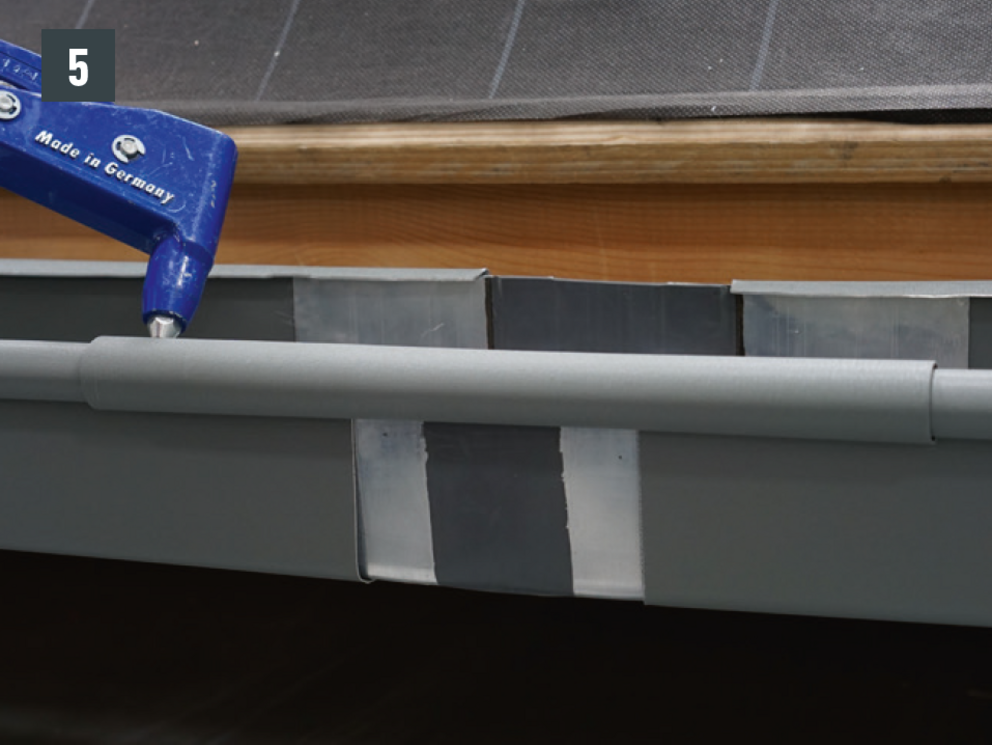

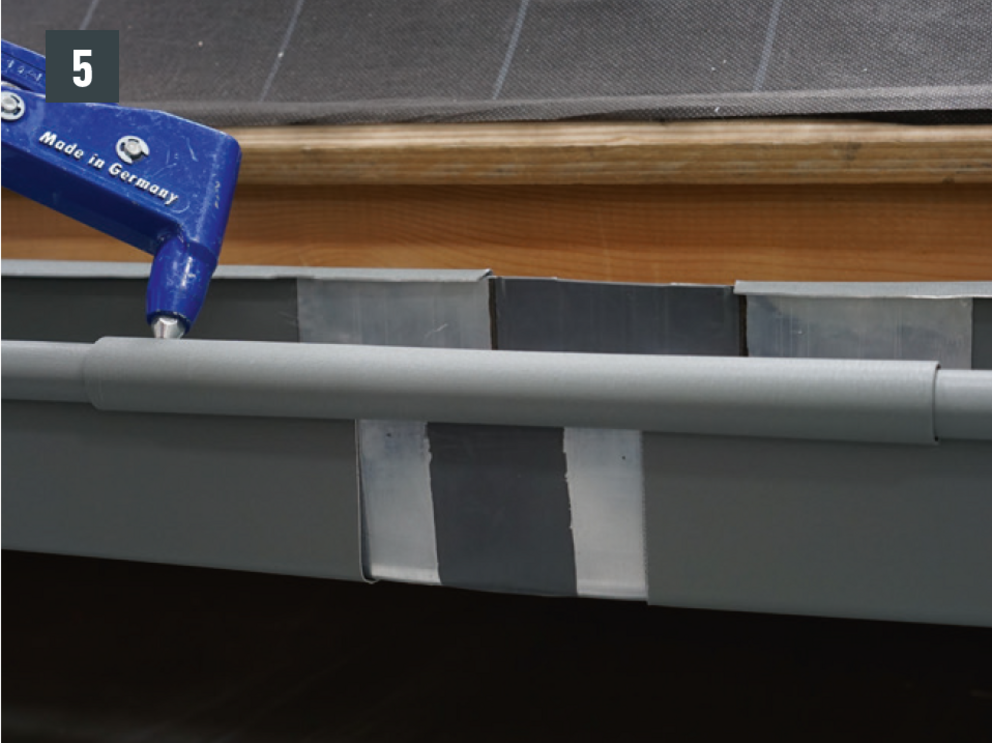

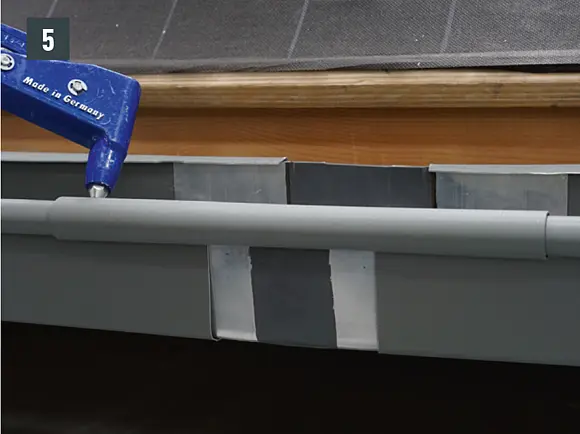

Rinnenwulst über den Kastenrinnendila überschieben und an einer Seite mit einer Niete sichern (Bild 5).

Achtung

Rinnenwulst nicht an beiden Seiten vernieten, da sonst die Dehnungsmöglichkeit blockiert wird.

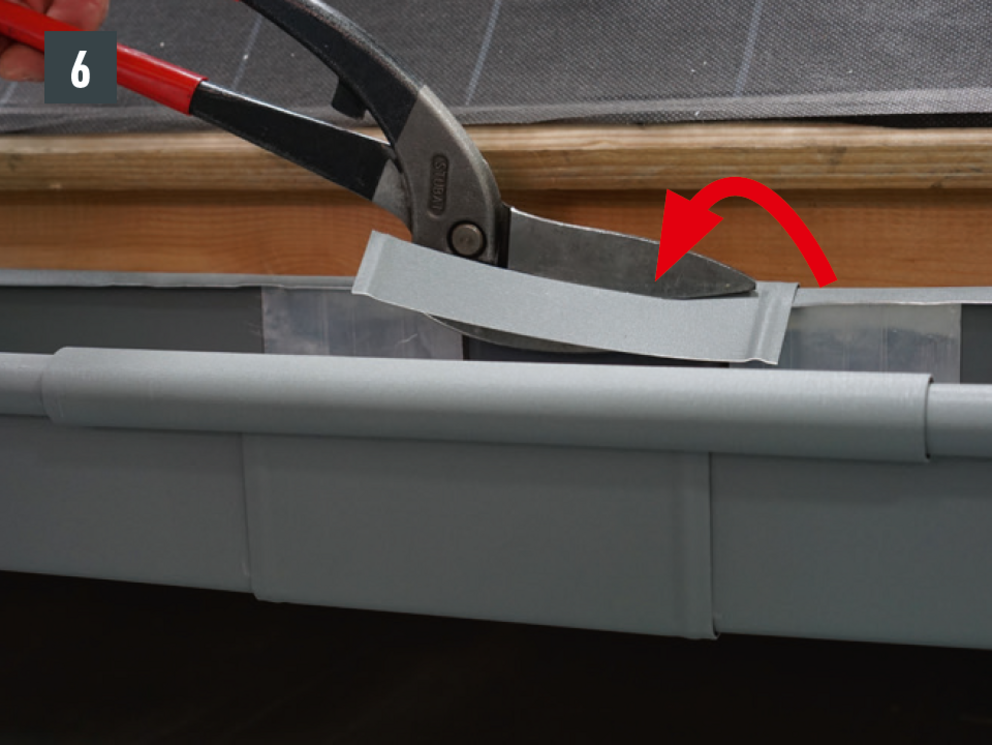

Die Blende für den Kastenrinnendila einhängen und mit der hinteren Rückkantung verlaufend beschneiden (Bild 6).

Hinweis

Die Verbindung kann als Klebe- oder Nietenverbindung hergestellt werden.

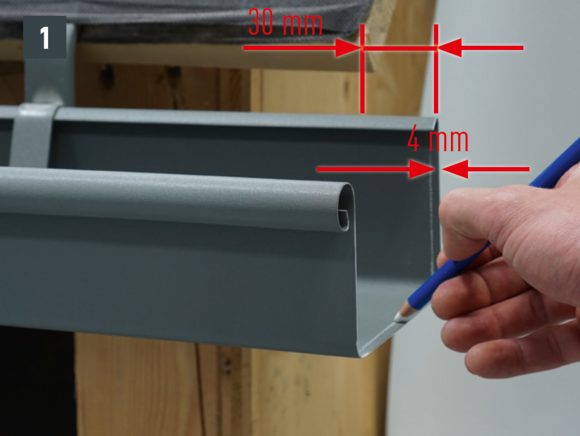

Kastenrinnenende für Kastenrinnenendboden 4 mm anzeichnen und nach außen anreifen, Überstand zur Dachkante ca. 30 mm (Bild 1).

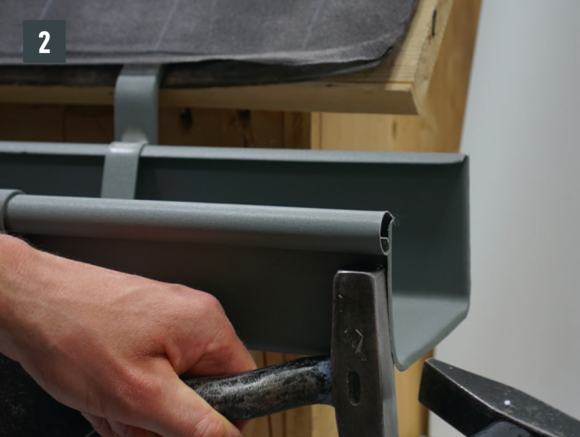

Mit dem Hammer und Schaleisen auf 90° schweifen (Bild 2).

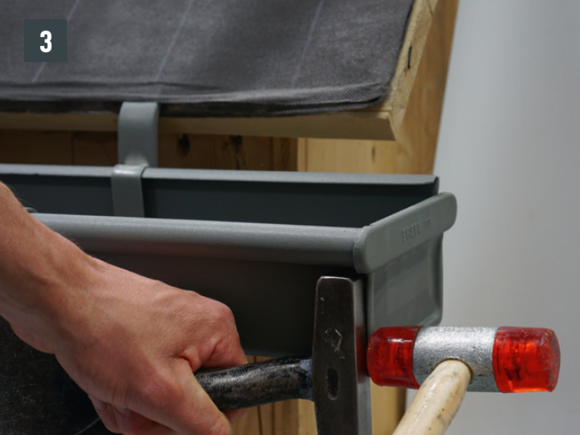

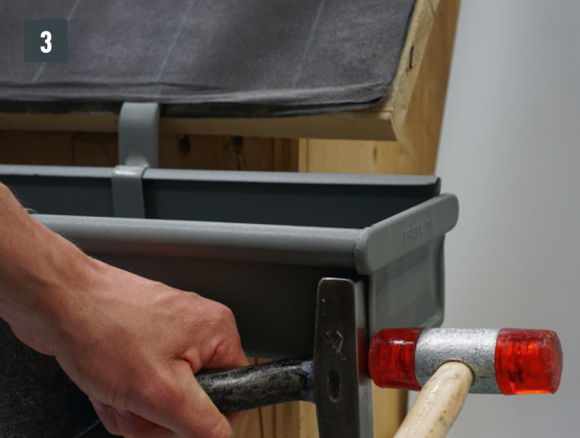

Kastenrinnenendboden auffalzen und mit PREFA Spezialsilikon oder Spezialkleber abdichten (Bild 3).

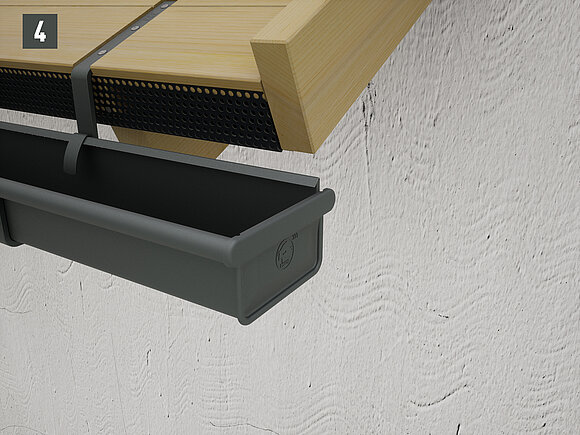

Fertig montierter Kastenrinnenendboden (Bild 4).

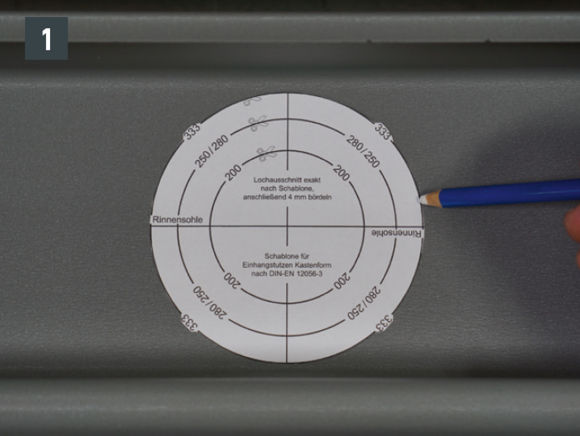

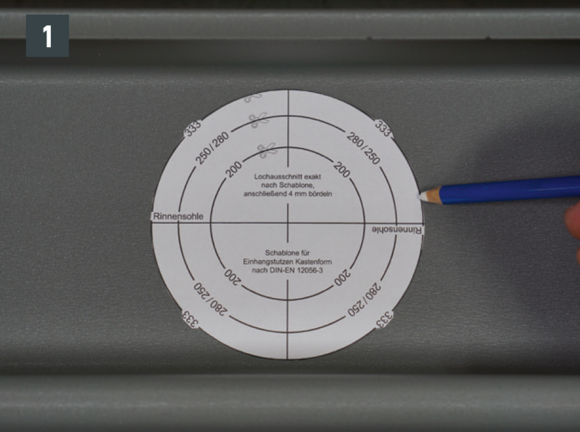

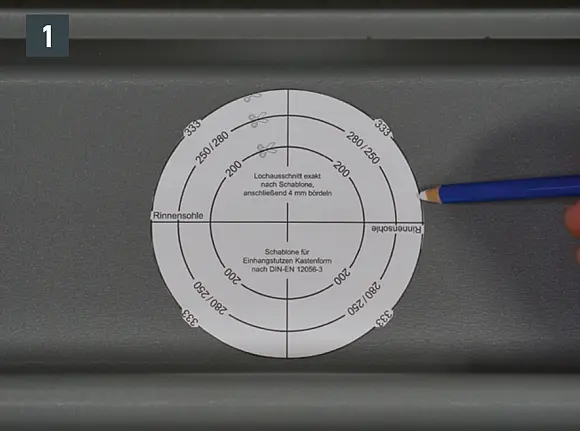

Für Kastenrinnenkessel Öffnung am tiefsten Punkt der Kastenrinne laut Schablone anzeichnen (Bild 1).

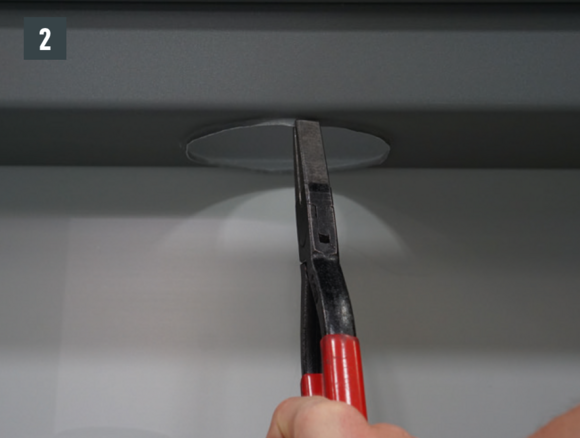

Öffnung ausschneiden und 4 mm nach unten anreifen (Bild 2).

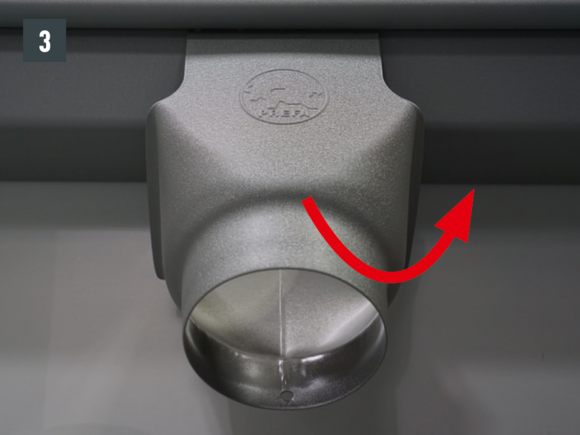

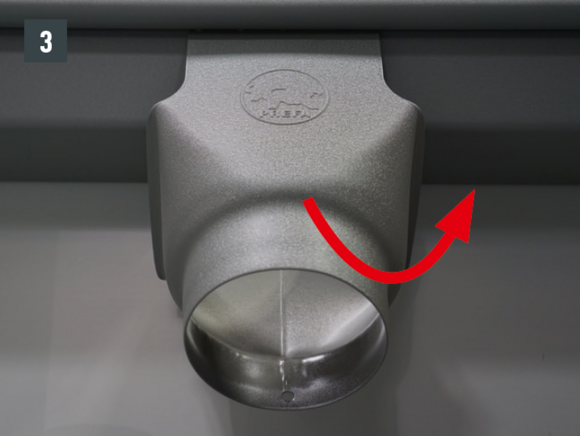

Kastenrinnenkessel einhängen (Bild 3).

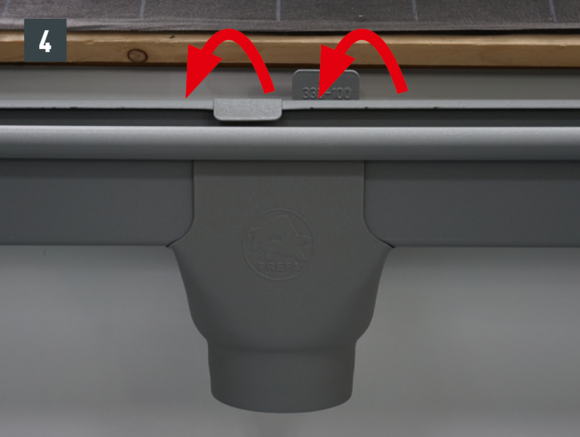

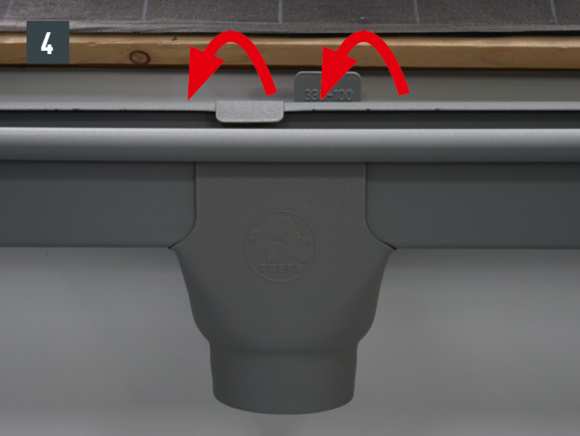

Kastenrinnenkessel an der Rinnenrückseite einfedern (Bild 4).
