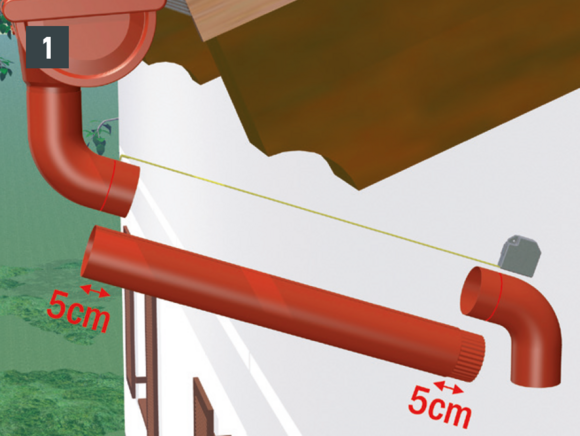

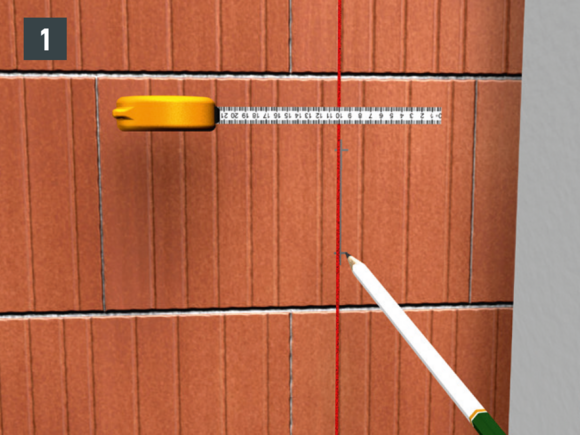

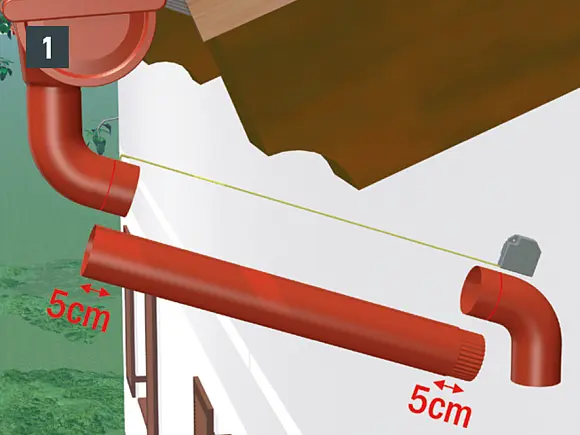

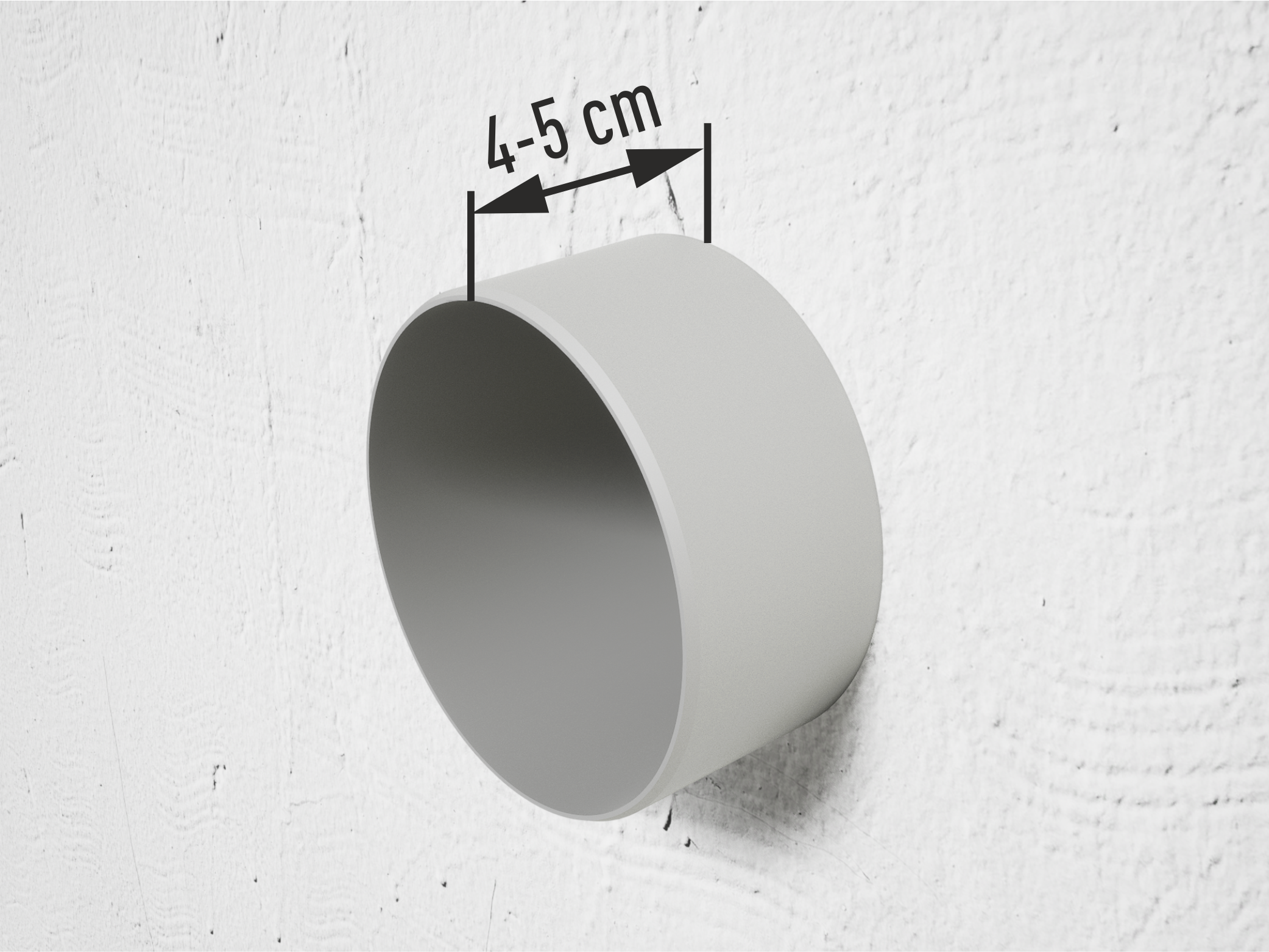

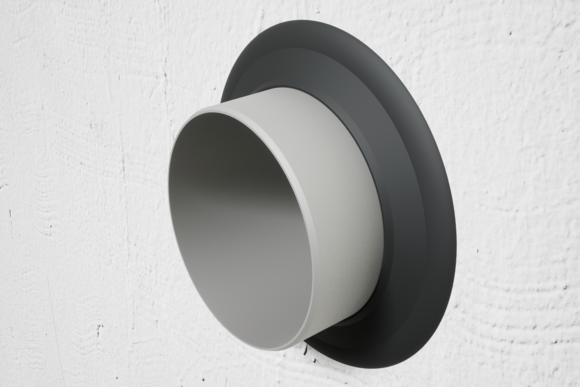

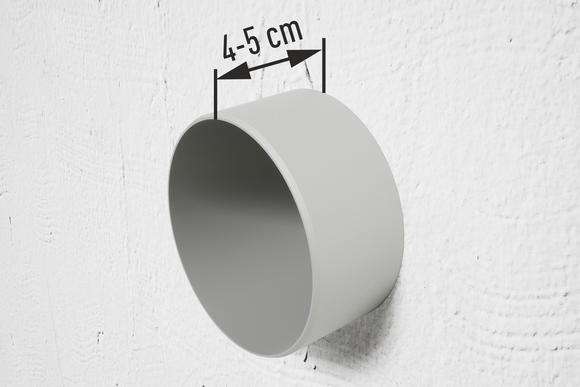

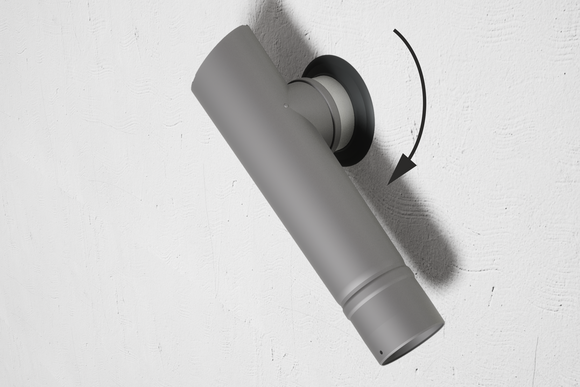

Die Montage der Ablaufrohre erfolgt mit Rohrschellen. Entsprechend dem Untergrund (Fassadenfläche) sind geeignete Befestigungsmittel für die Rohrschellen zu wählen.

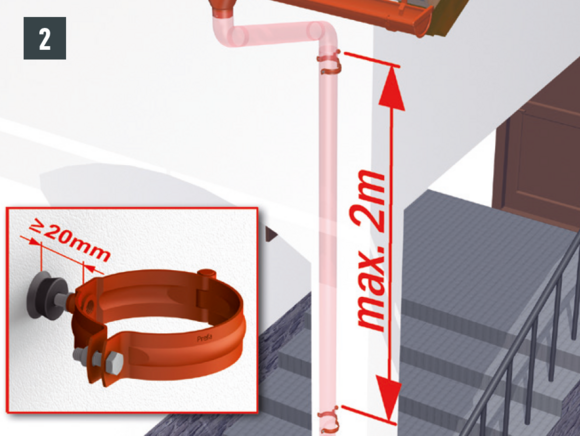

Die Rohrschellen sind so zu montieren, dass mind. 20 mm Abstand zwischen Rohrrückseite und Fassade eingehalten wird. Der Abstand der Rohrschellen untereinander soll nicht mehr als 2 m betragen. (Nationale Normen und Fachregeln können größere Abstände zulassen. Aufgrund der Länge der PREFA Fallrohre von 3 m hat sich ein Abstand von max. 2 m als praktikabel erwiesen.)
Abdeckkappen für Rohrschellendorne können folgende Funktionen erfüllen:
Hinweis
Erforderlichenfalls sind die Abdeckkappen zur Fassade hin abzudichten (z. B. Spezialsilikon oder Spezialkleber unter die Abdeckkappe), um Sicherheit gegen Schlagregen herzustellen.

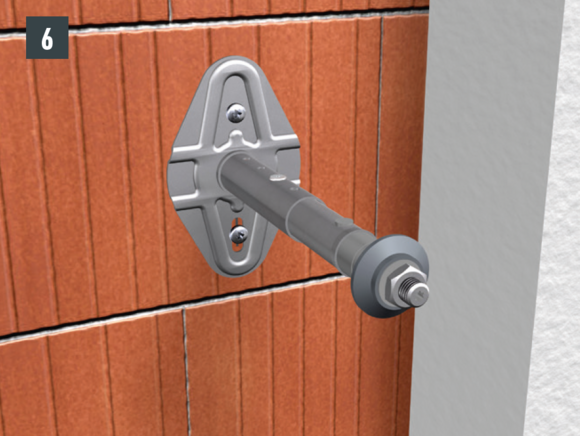

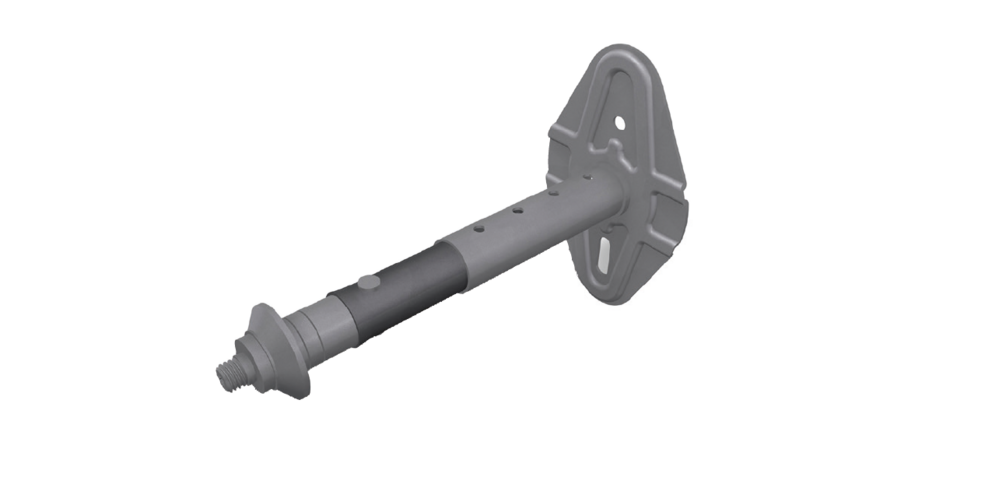

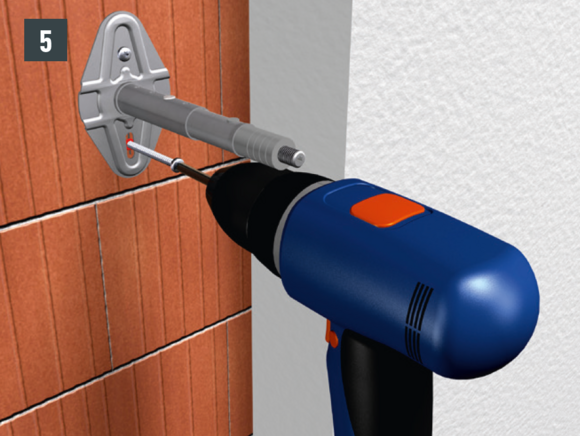

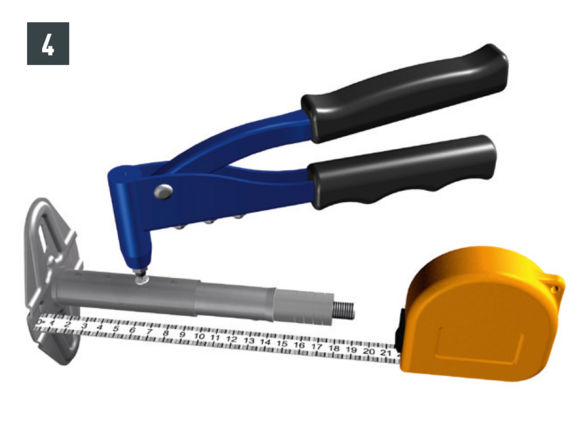

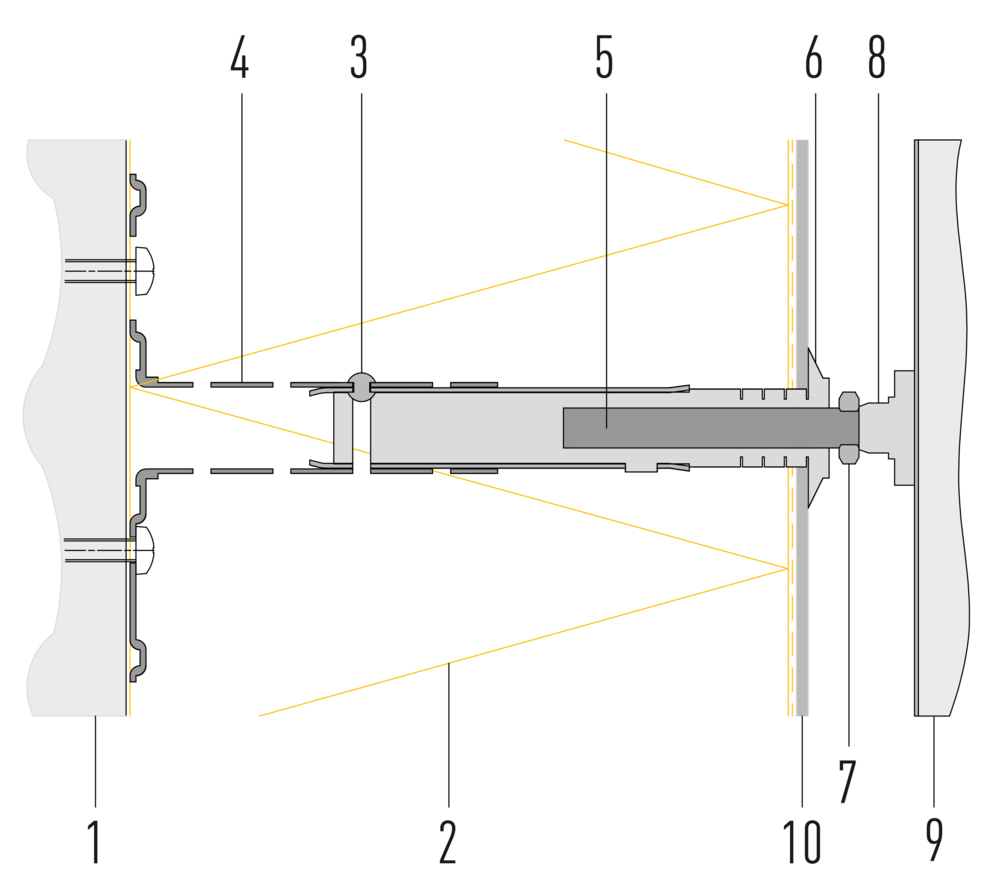

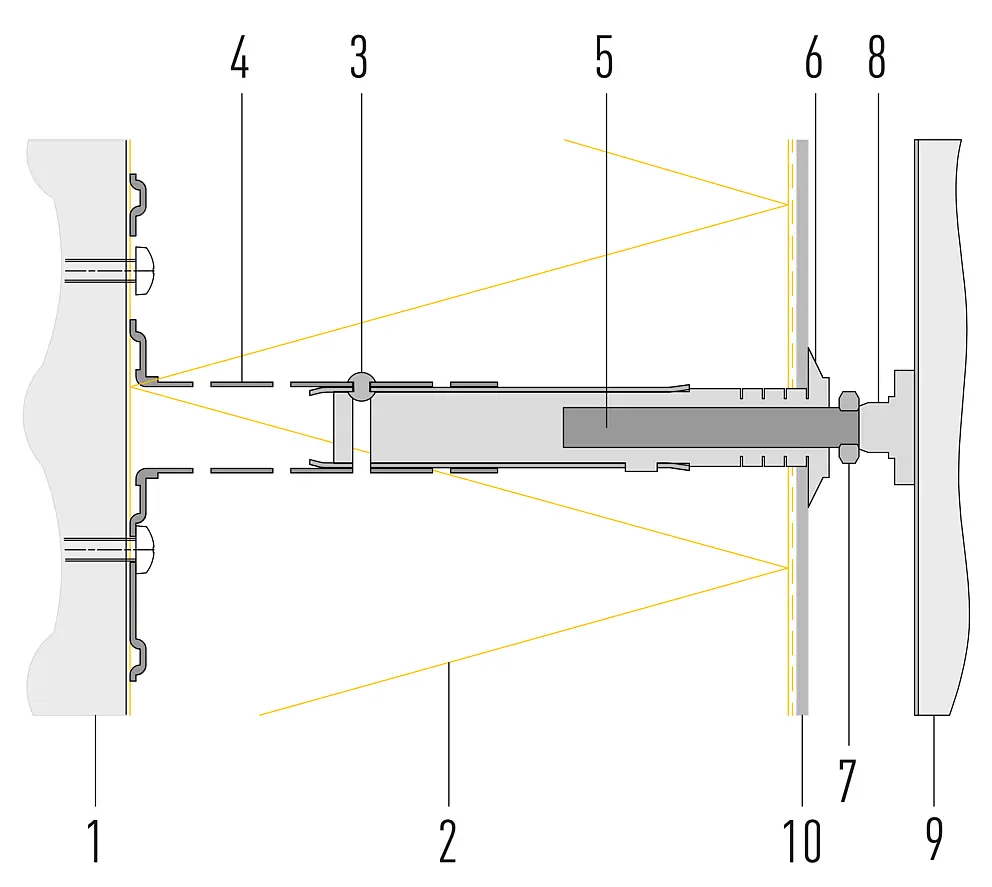

Zur Verwendung bei noch nicht fertiggestellten WDVS-Fassaden (für Dämmstärken 100–180 mm und 180–260 mm erhältlich).
Hinweis
Mindestabstand zu tragfähigen Außenecken und Laibungen berücksichtigen (mind. 100 mm).
1 tragender Untergrund |
6 Abdeckkappe |

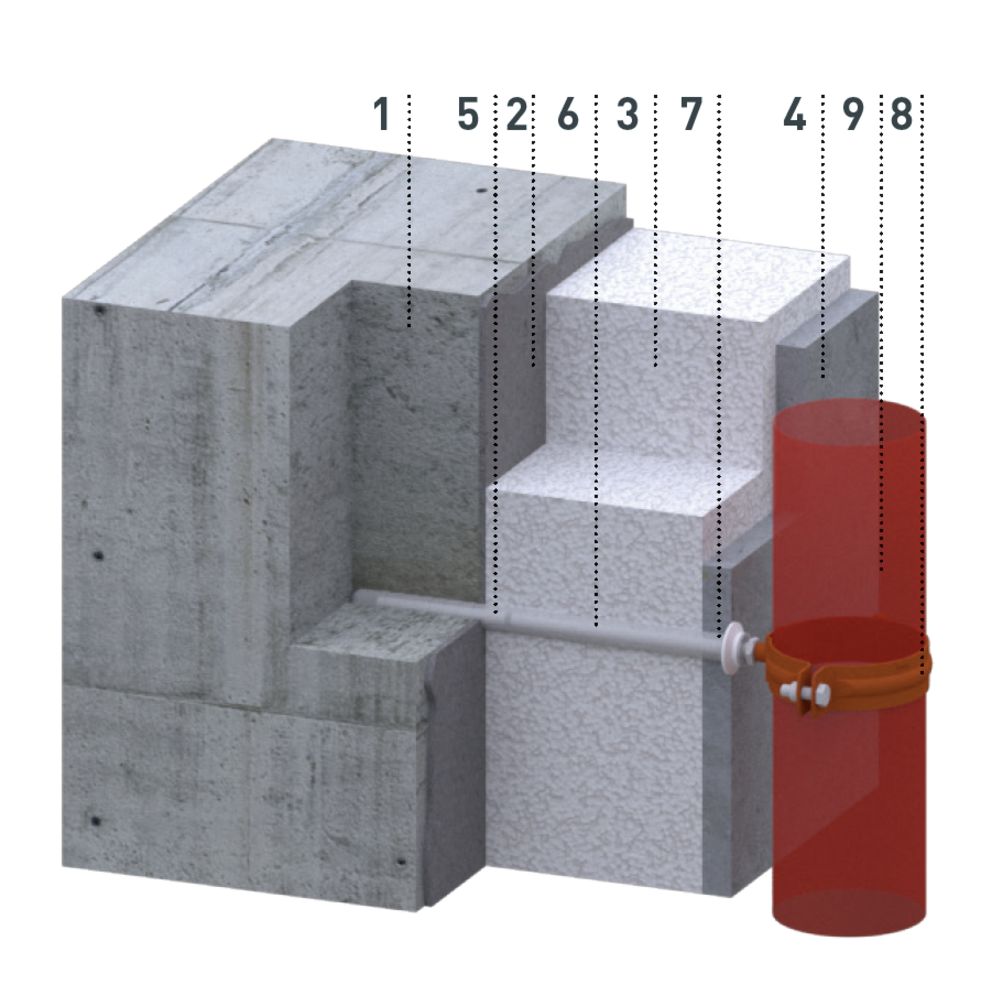

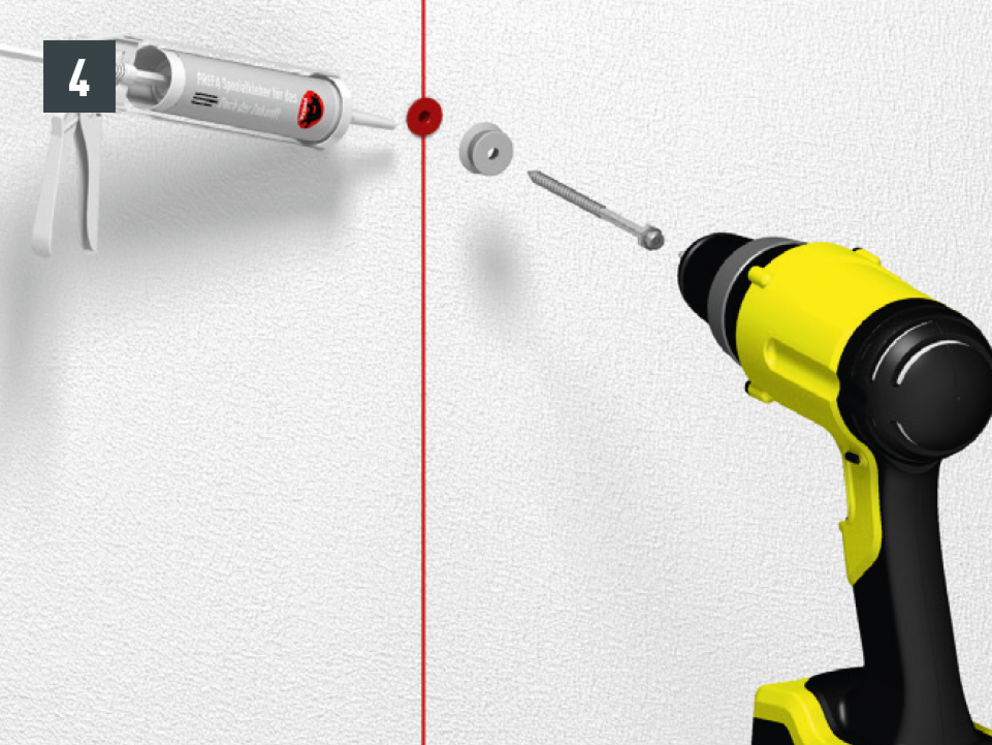

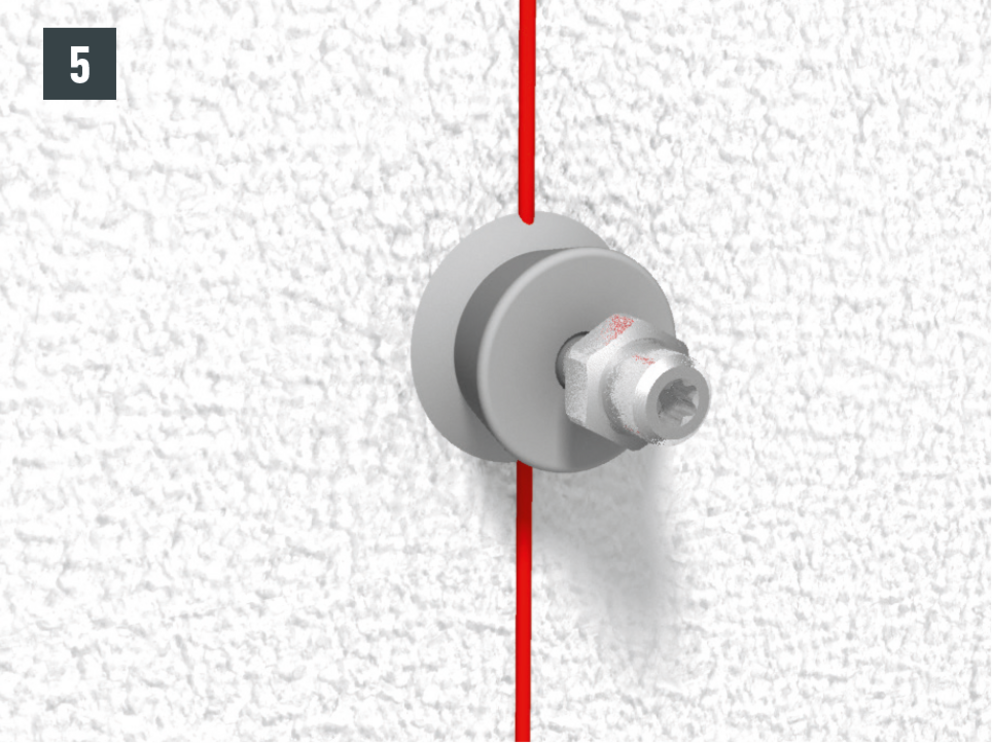

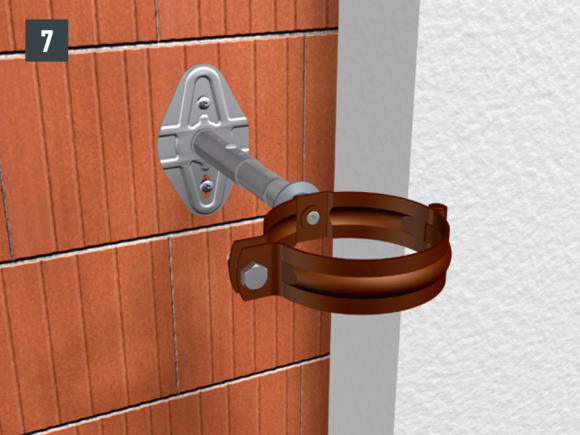

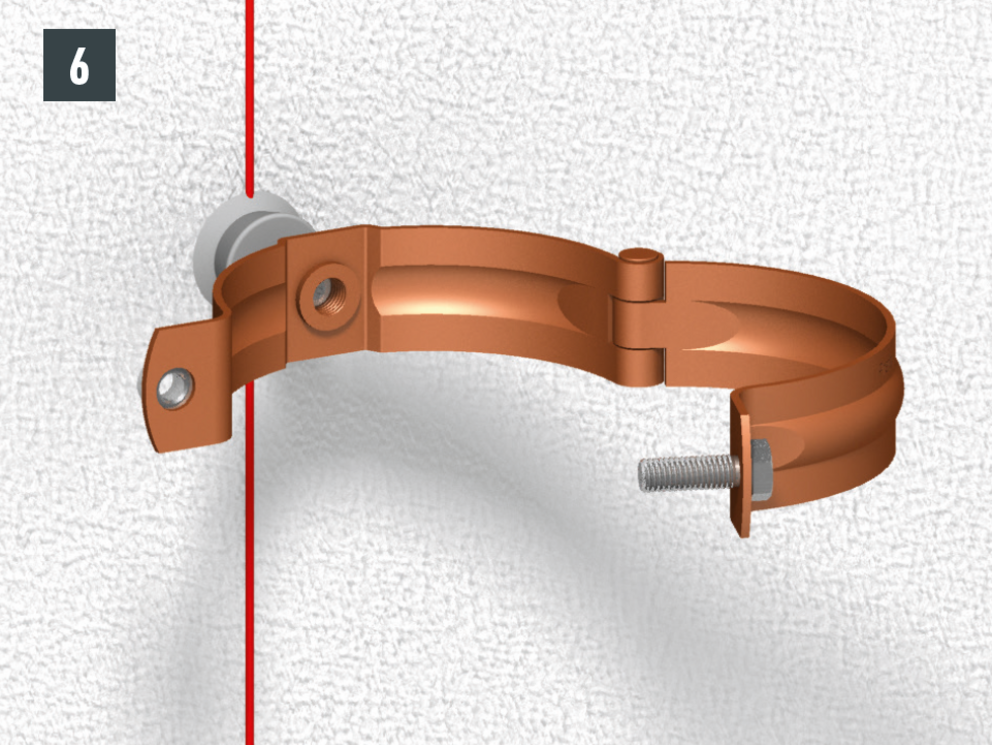

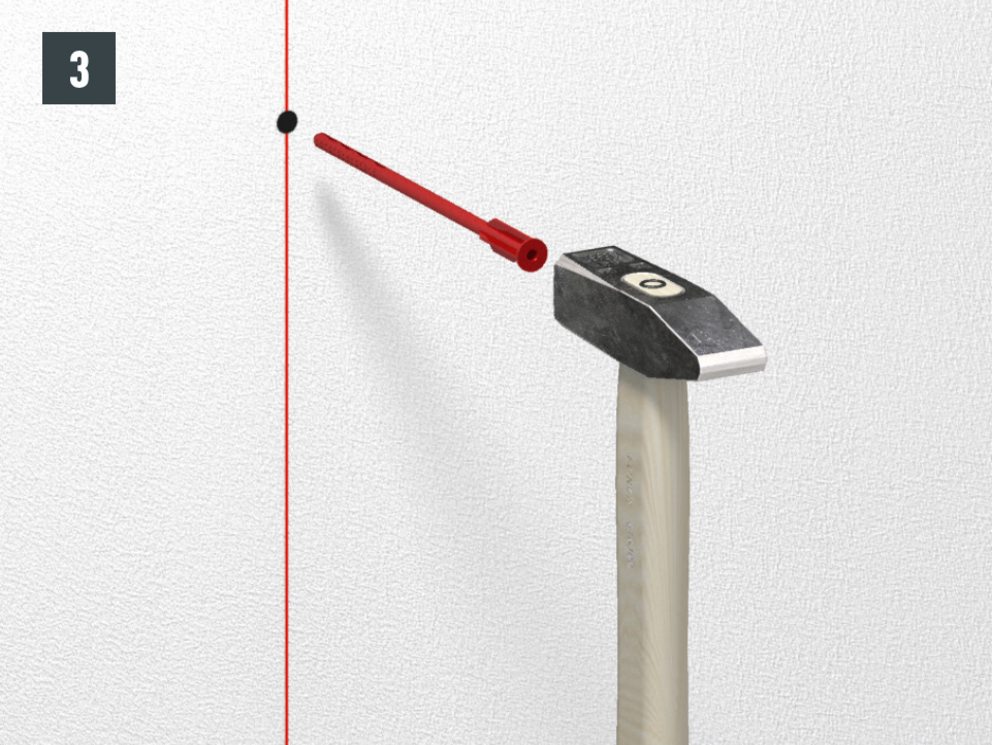

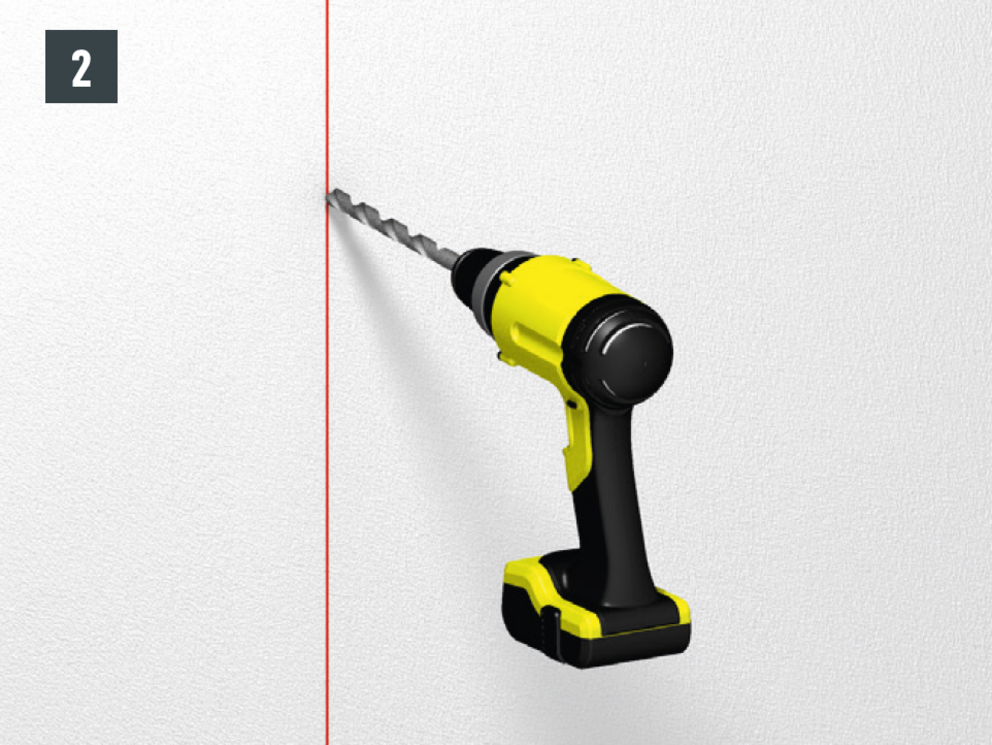

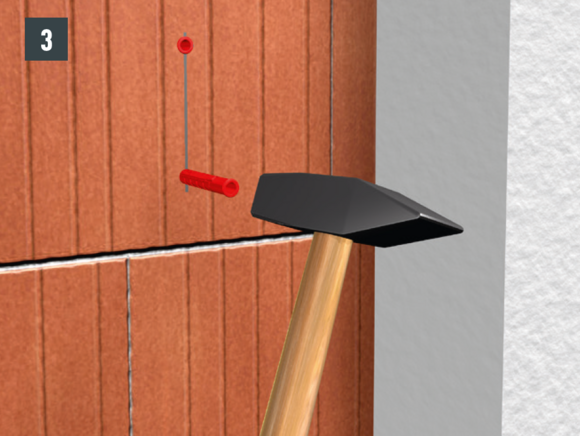

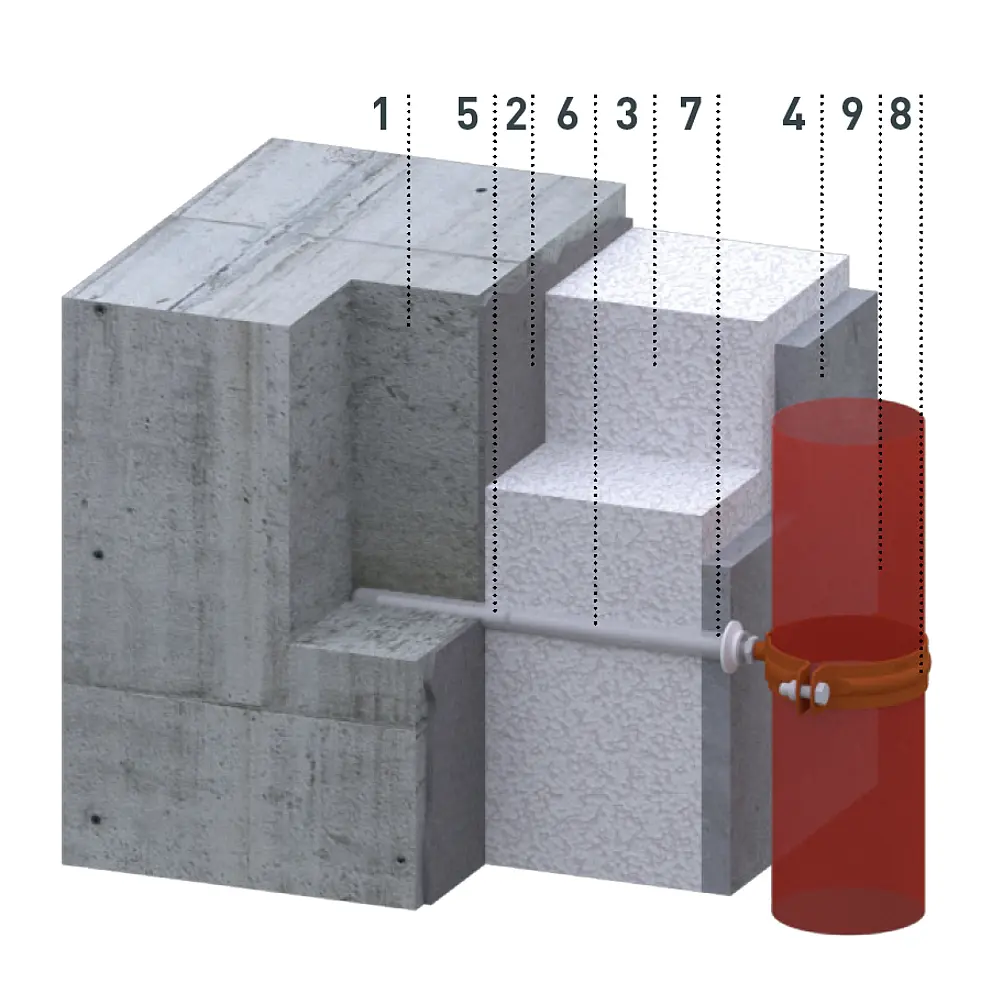

Zur Verwendung bei bestehenden WDVS-Fassaden (Dämmstärke 50–200 mm möglich, Verankerungstiefe im Mauerwerk mind.: 70 mm).
Hinweis
Der Abstand zwischen PREFA Ablaufrohr und Fassadenfläche muss mind. 20 mm betragen. Bei Verwendung des Quadratrohres einen Abstand zwischen Wand und Quadratrohr von mind. 45 mm einhalten.
1 Mauerwerk |
6 Rohrschellendübel |

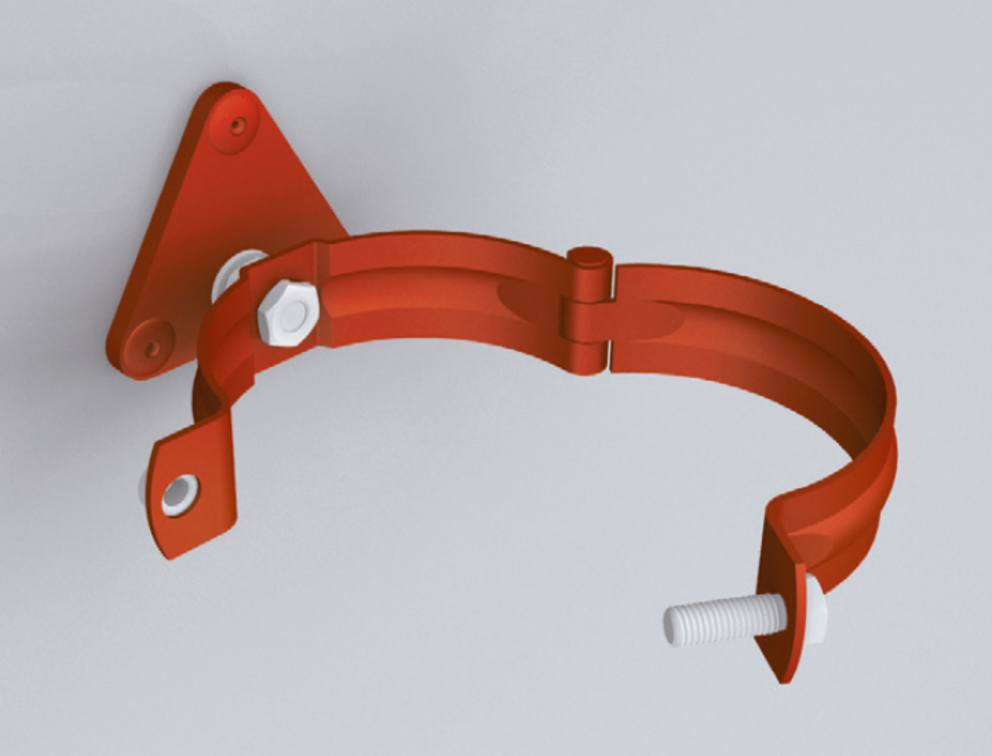

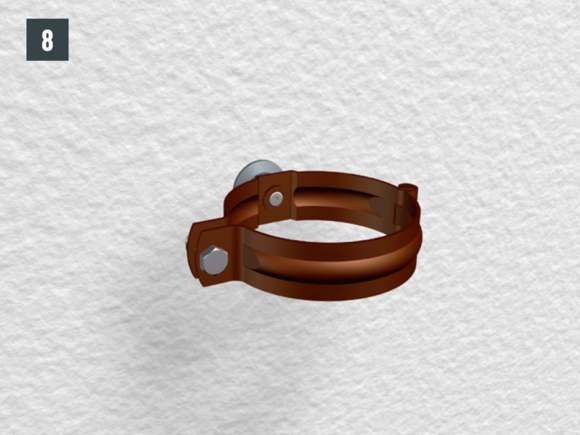

Zur Verwendung auf metallischen Fassaden und Untergründen (Aluminium Verbundplatte, Trapezfassade, Formrohre).
Hinweis
Befestigungsmaterial nicht im Lieferumfang enthalten. Dem Untergrund entsprechende Schrauben oder Nieten verwenden.

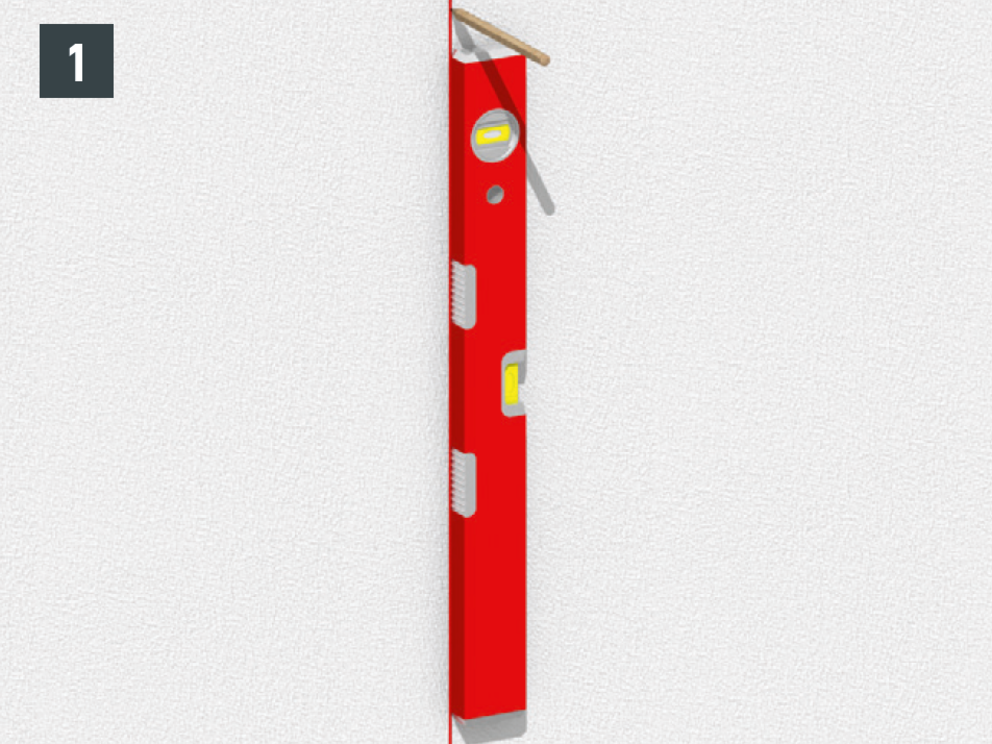

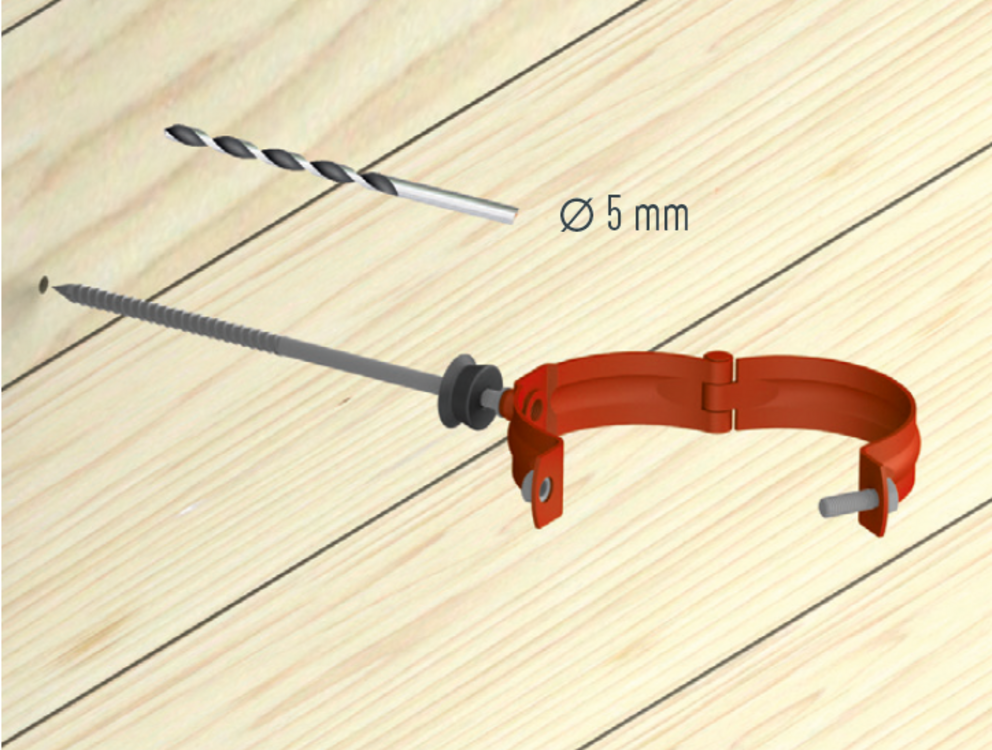

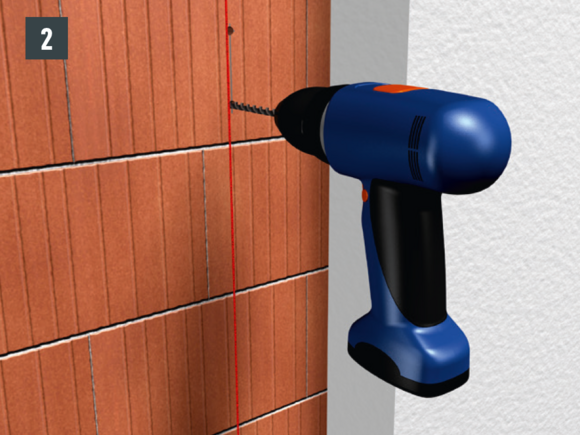

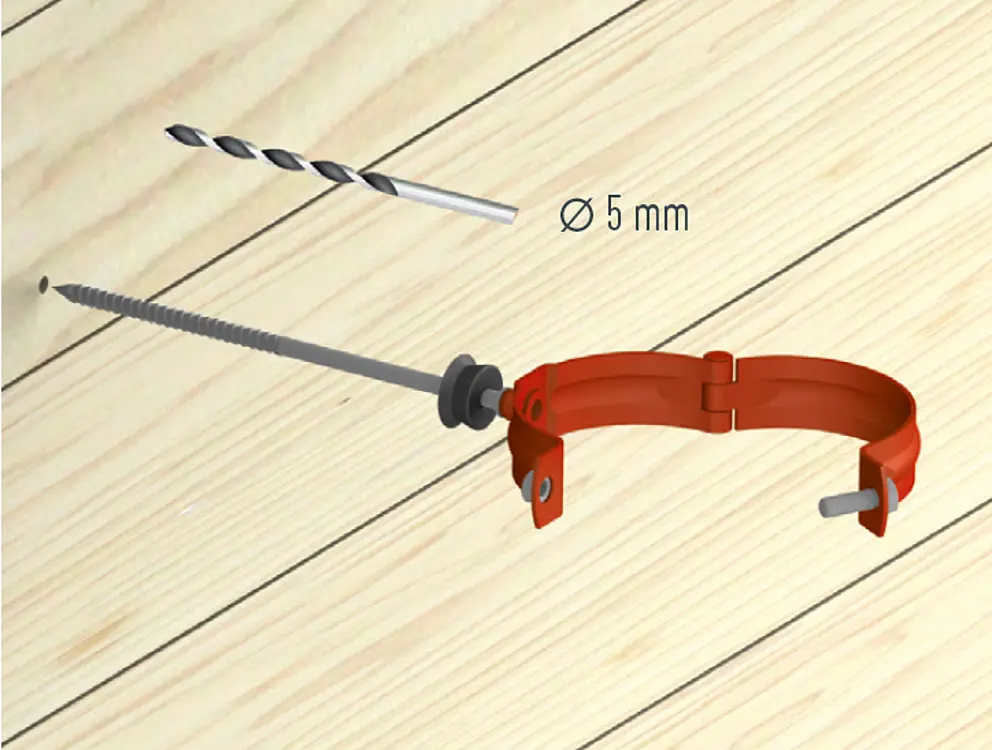

Zur Verwendung in Beton, Ziegel und Holz. Dornenlänge 140/200/330 mm. Anzeichnen, Ø 5 mm vorbohren, Abdeckkappe aufziehen und mit TX 25 einschrauben.
Erforderlichenfalls sind die Abdeckkappen zur Fassade hin abzudichten (z. B. Spezialsilikon oder Spezialkleber unter die Abdeckkappe), um Sicherheit gegen Schlagregen herzustellen.
Hinweis
Besondere Vorsicht beim Vorbohren von sandgebundenen Untergründen.

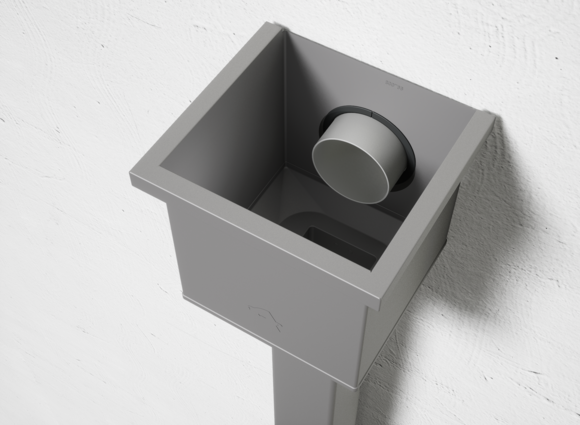

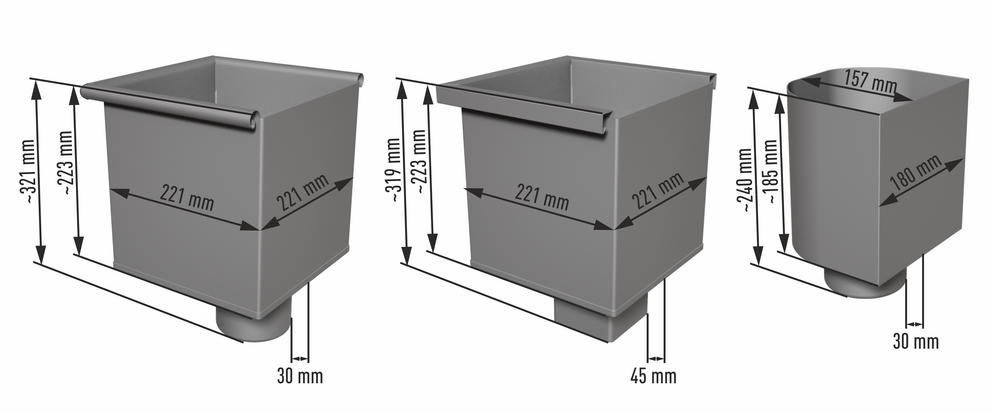

Wasserfangkästen sind mit geeigneten Befestigungsmitteln an der Fassade zu montieren, welche an den jeweiligen Untergrund anzupassen sind.

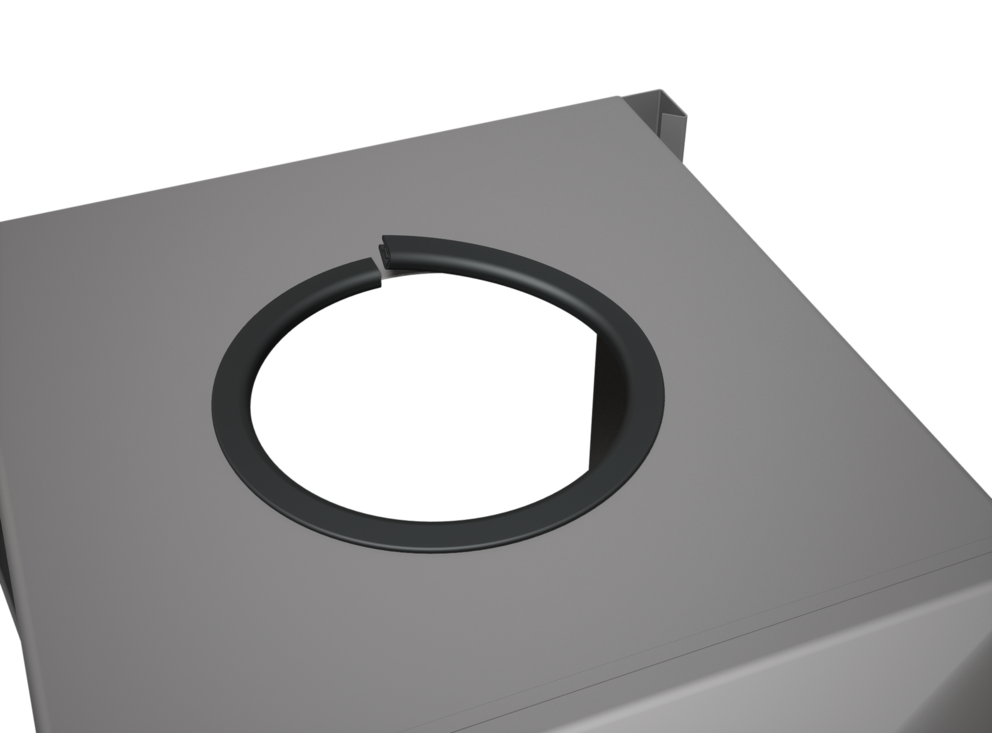

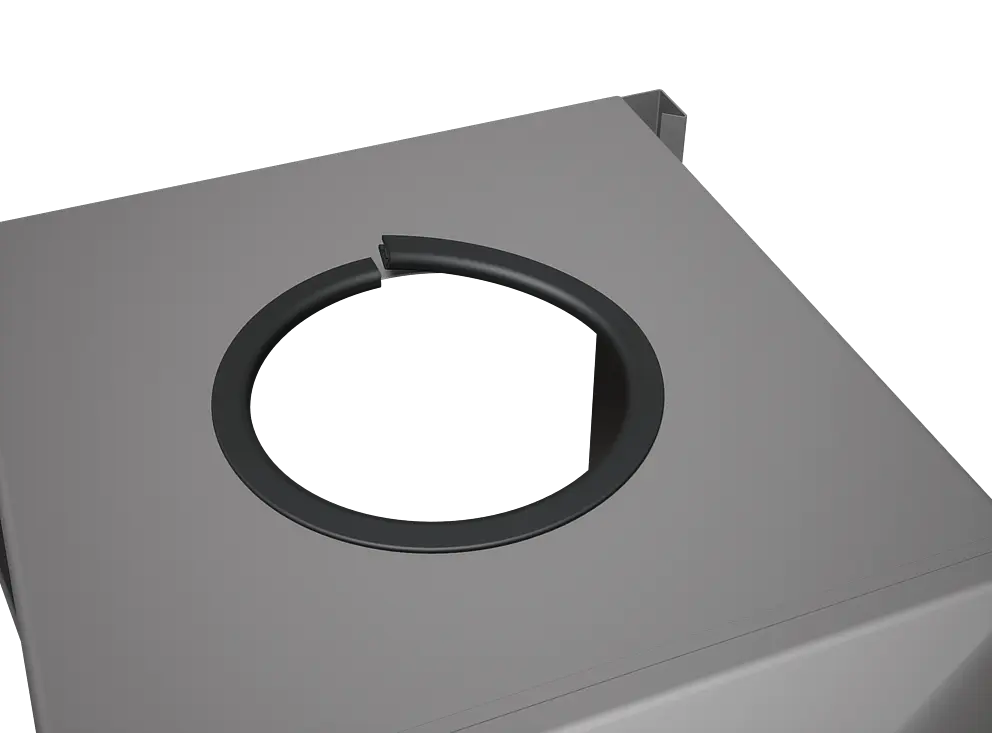

Durch den Einbau der Dichtung wird das eventuelle Austreten von Wasser an der Rückseite des Wasserfangkastens verhindert.

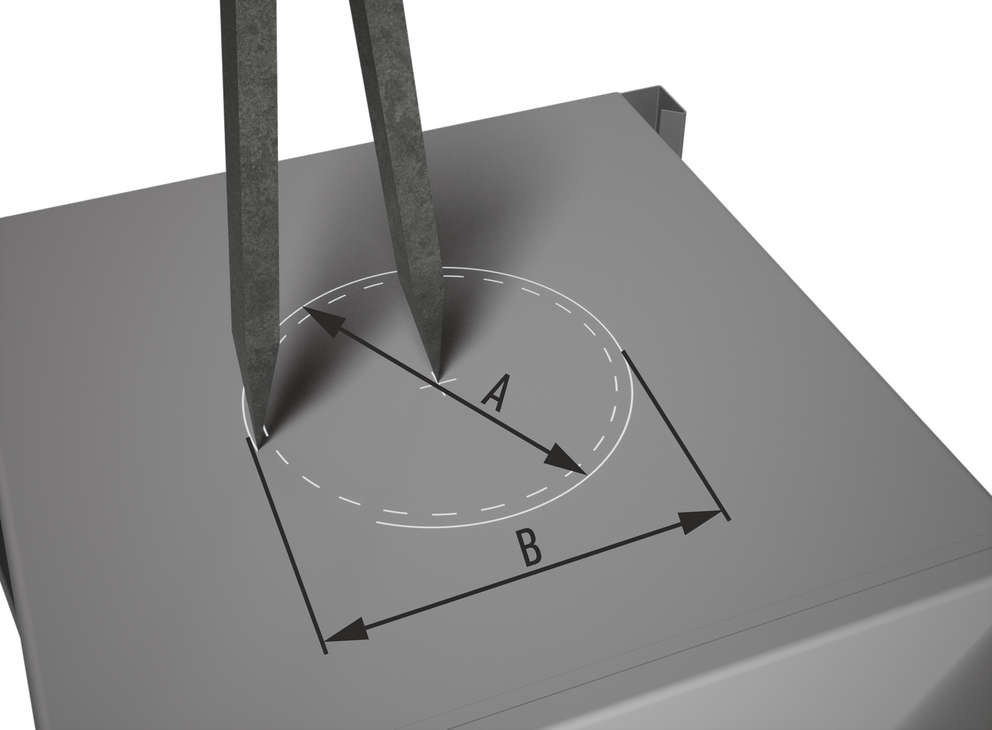

Rohrdurchmesser inkl. Zugabe für die Dichtung auf der Rückseite des Wasserfangkastens anzeichnen und ausschneiden (Bild 1).
Zugabe für die Dichtung:
— Im Durchmesser: 8 mm
— Im Radius: 4 mm
Hinweis
Maximaler Durchmesser: 120 mm

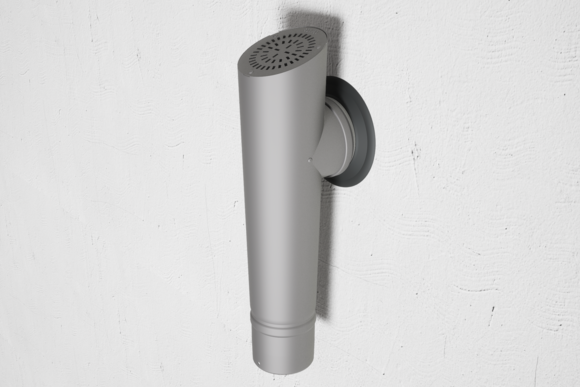

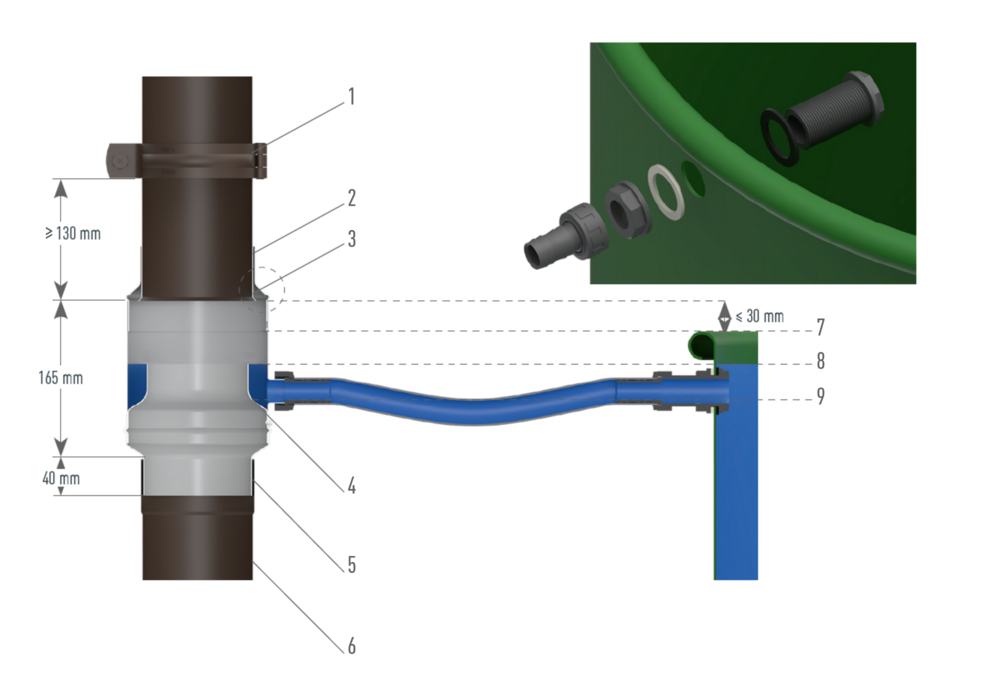

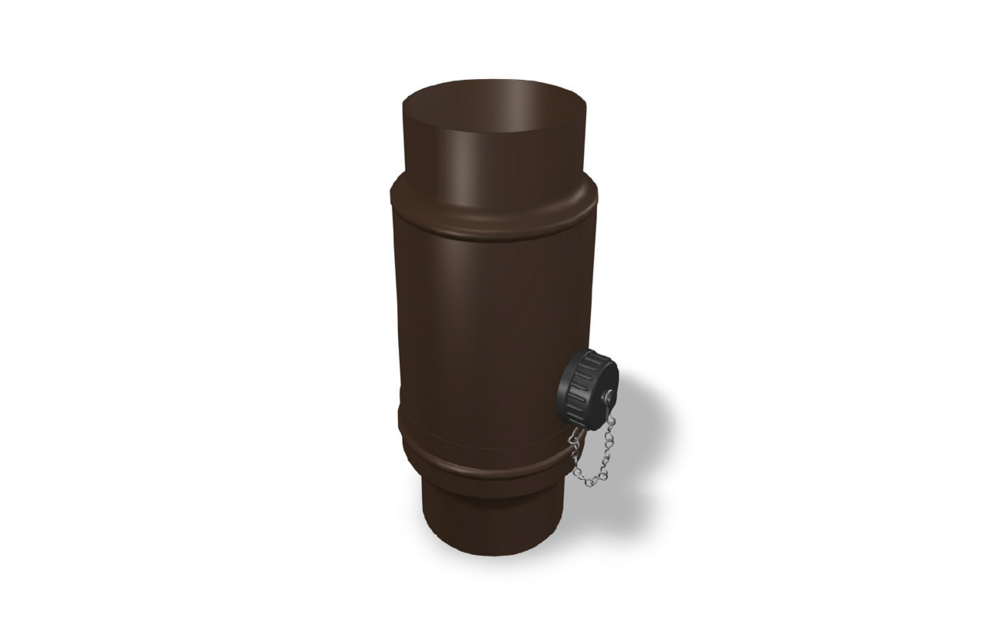

Der Regenwassersammler ist ein praktisches Hilfsmittel, um die Ressourcen der Natur optimal zu nutzen!
Durch den Regenwassersammler wird die Regentonne bei Niederschlag direkt über das Ablaufrohr mit Regenwasser befüllt und sammelt das Wasser bis zur gewünschten Höhe.
1 Rohrschelle |
6 Ablaufrohr |
Hinweis
Der Wassersammler ist je nach Verschmutzung regelmäßig von Laub und Schmutz und gegebenenfalls von Eis und Schnee zu befreien. Um Frostschäden zu vermeiden, ist im Winter der Schlauchanschluss zu entfernen und der Wassersammler mit dem mitgelieferten Schraubverschluss zu verschließen.
