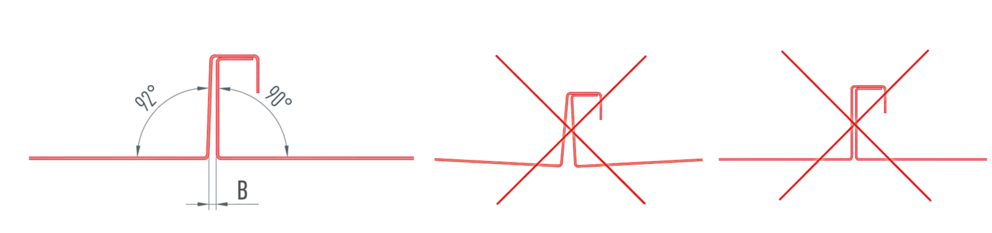

Scharen beim Verlegen nicht auseinanderziehen oder zusammendrücken (siehe Abbildung unten).
Die Querdehnung (B) der Scharen ist zu berücksichtigen: Je nach verwendeter Profiliermaschine und System kann dieser Abstand variieren.
Achtung
Jeweils nur eine Bahn verlegen, Gripzangen setzen, falzen und danach wieder anhaften!
Doppel- und Winkelstehfälze können händisch mittels Winkelfalzschließer oder maschinell mithilfe von Falzmaschinen geschlossen werden. Insbesondere beim maschinellen Schließen der Fälze ist Folgendes zu beachten.

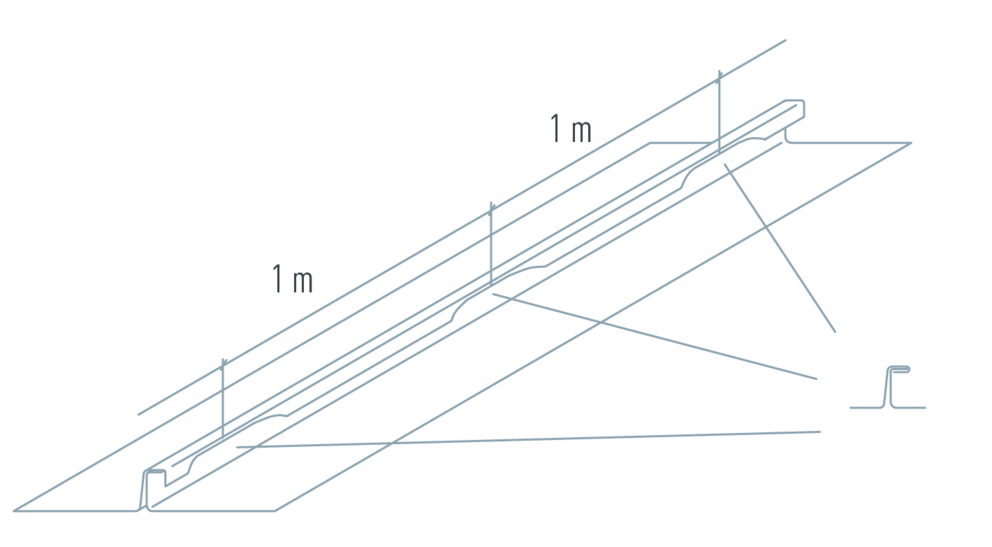

Bevor der Falz maschinell geschlossen wird, zunächst den Falz im Abstand von jeweils ca. 1 Meter mit dem Winkelstehfalzschließer leicht heften (siehe Abbildung unten).
Die ausgelegte Bahn wird auf der gesamten Länge der Scharen – mit Gripzangen (siehe Bild 1) im Abstand von jeweils ca. 1,5–2,0 m geklemmt (siehe Bild 2). Dadurch werden die Aufkantungen der beiden Bahnen auf 90° zusammengedrückt.

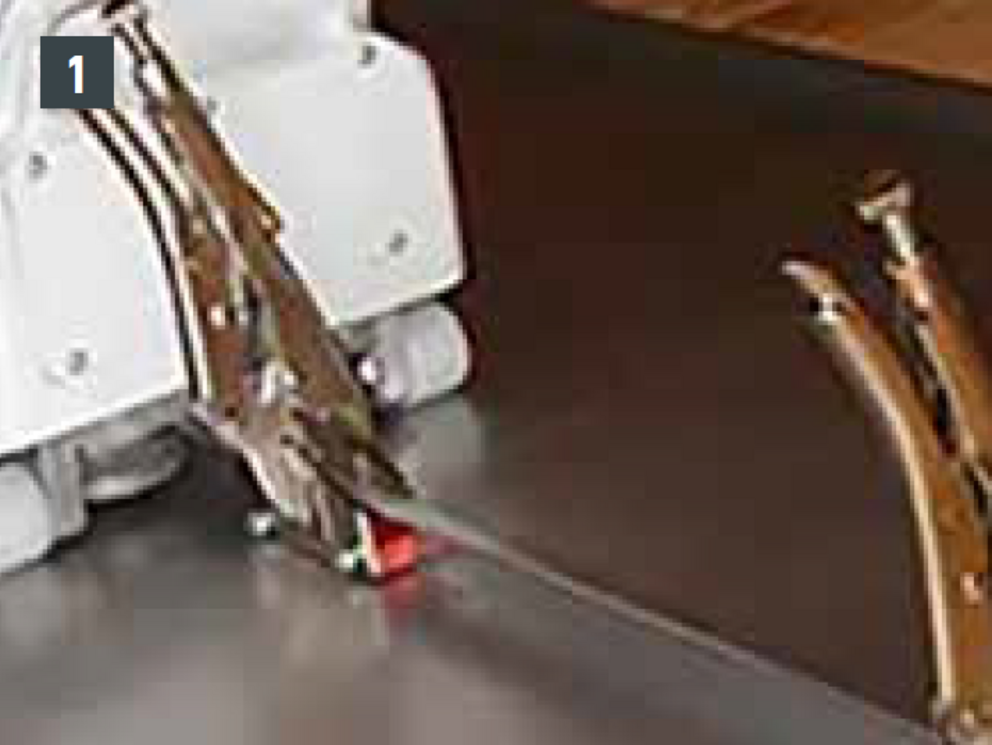

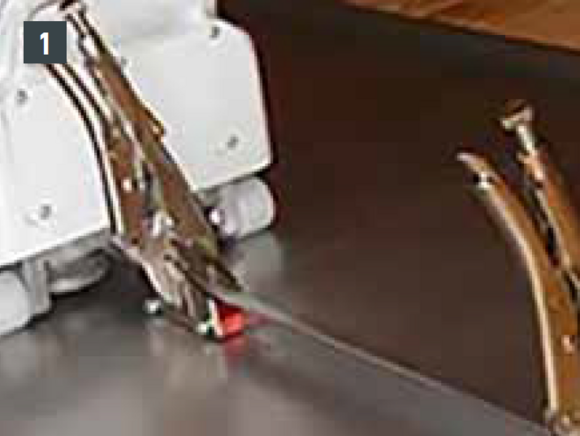

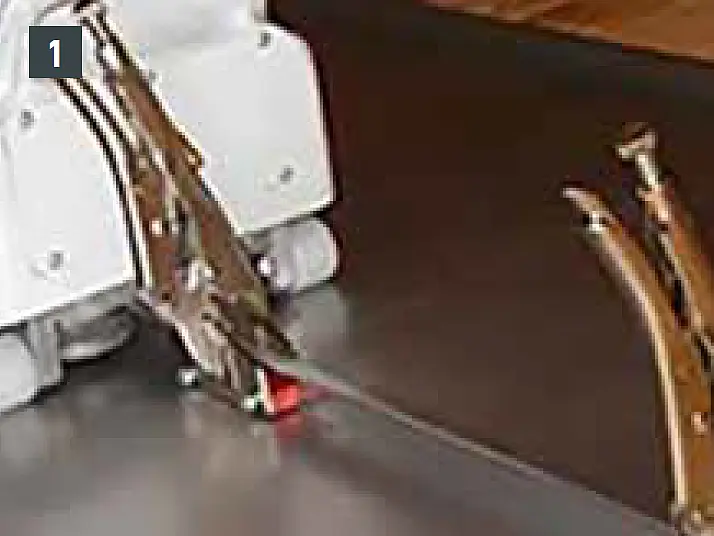

Gripzangen mit Kunststoffbacken (z. B. Fa. MASC Typ SGZS) alle 1,5–2,0 m (Bild 1).

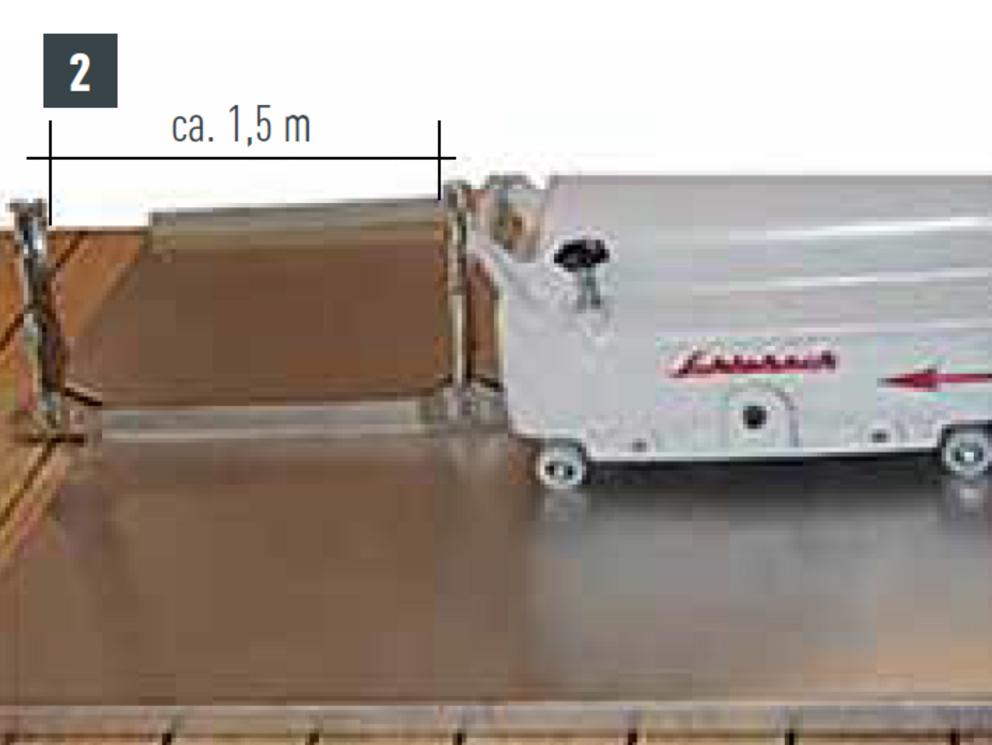

Mindestens 2 Gripzangen sind zum Falzen erforderlich, die Falzzangen werden immer wieder nachgesetzt. Setzen der Gripzangen (Bild 2).

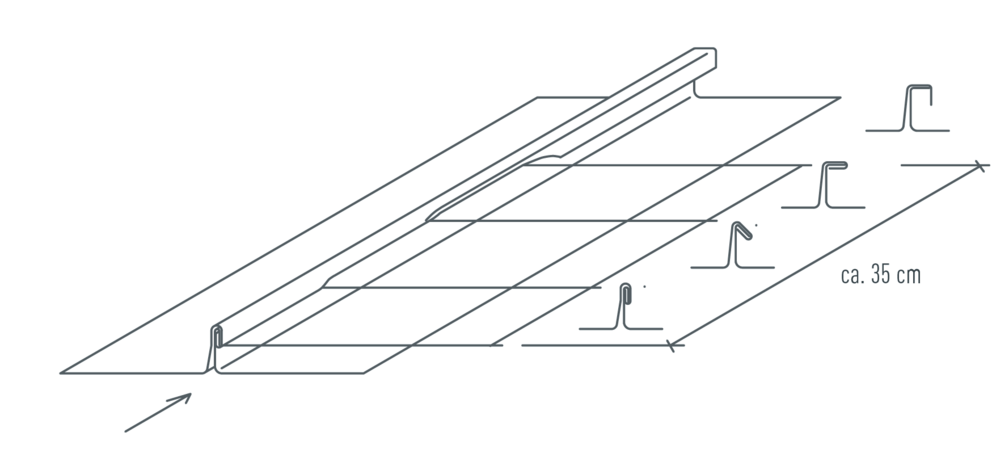

Bevor die Falzmaschine in den Falz eingesetzt wird, muss auf einer Maschinenlänge von ca. 35 cm der Falz nach dem dargestellten Schema vorgearbeitet werden (siehe Abbildung oben).
Falzen: Bei beschichteten Aluminiumbändern ist wenig Druck der schiebenden Walzen erforderlich (im Gegensatz zu spröderen, härteren Materialien).
An der Falzmaschine den Druck anpassen. Eine Schmierung ist nicht notwendig. Der Abstand zwischen den Metallbahnen wird von der Falzmaschine (Falzsystem) hergestellt und sollte ca. 3-5 mm betragen.
Hinweis
Falzmaschineneinstellung: Es ist darauf zu achten, dass die Falzmaschine mit dem richtigen Rolleneinsatz ausgestattet ist, um Eindrücke von Kerben in die Profilbahn zu verhindern. Eine Kerbe in der seitlichen
Profilbahn bedeutet zwangsläufig ein Aufwölben der Bahnen (siehe Hersteller-Handbuch). Falzabstand der Verlegetemperatur anpassen: Ein zu großer Falzabstand kann bei der Verwendung einer Falzmaschine zu Verformungen der Falzaufbüge und somit zum Aufschüsseln der Bahnen führen. Ein kleiner Abstand verhindert die Querdehnung.
