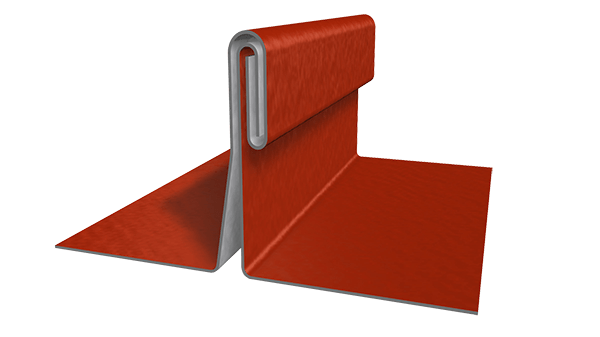

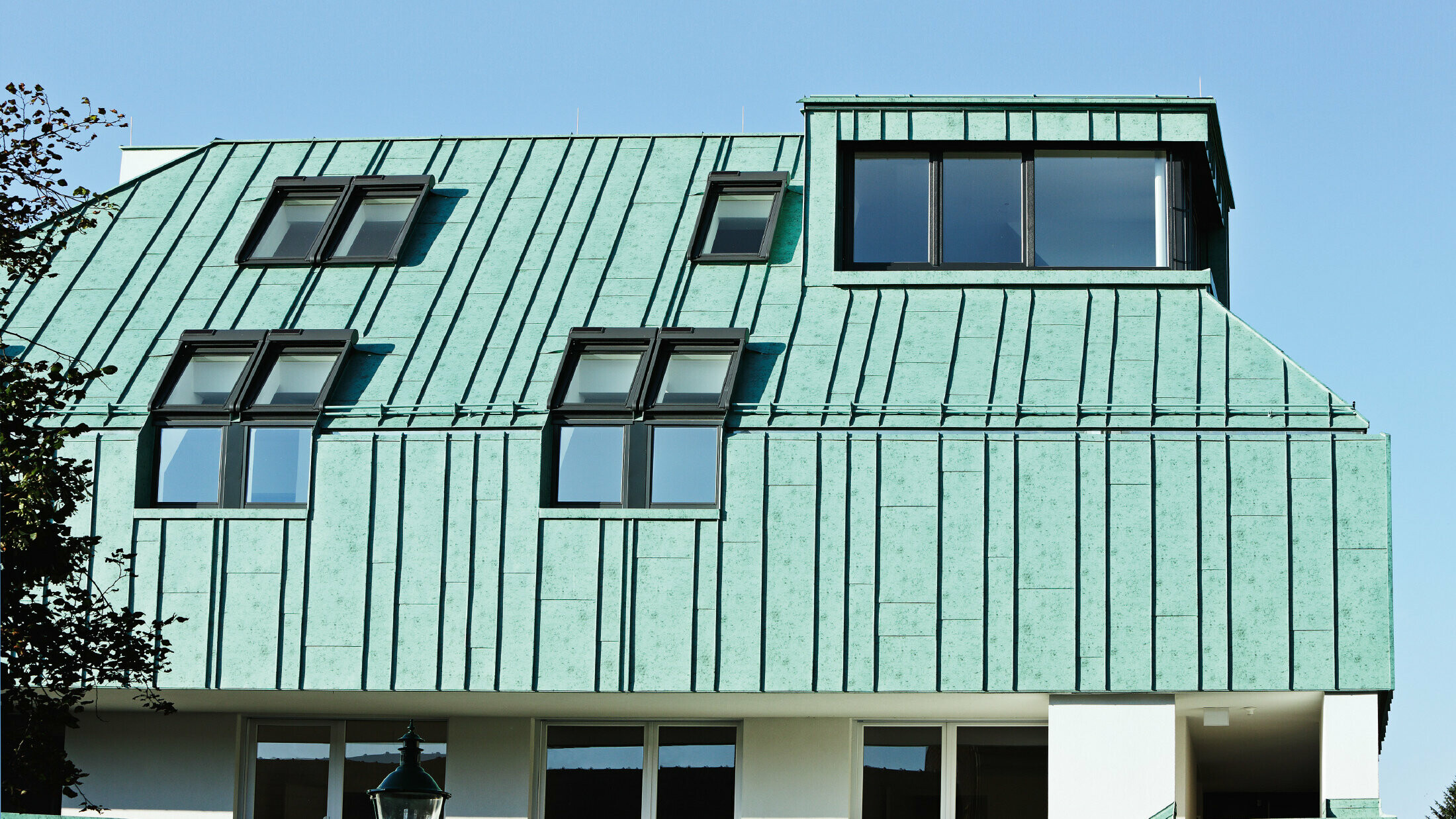

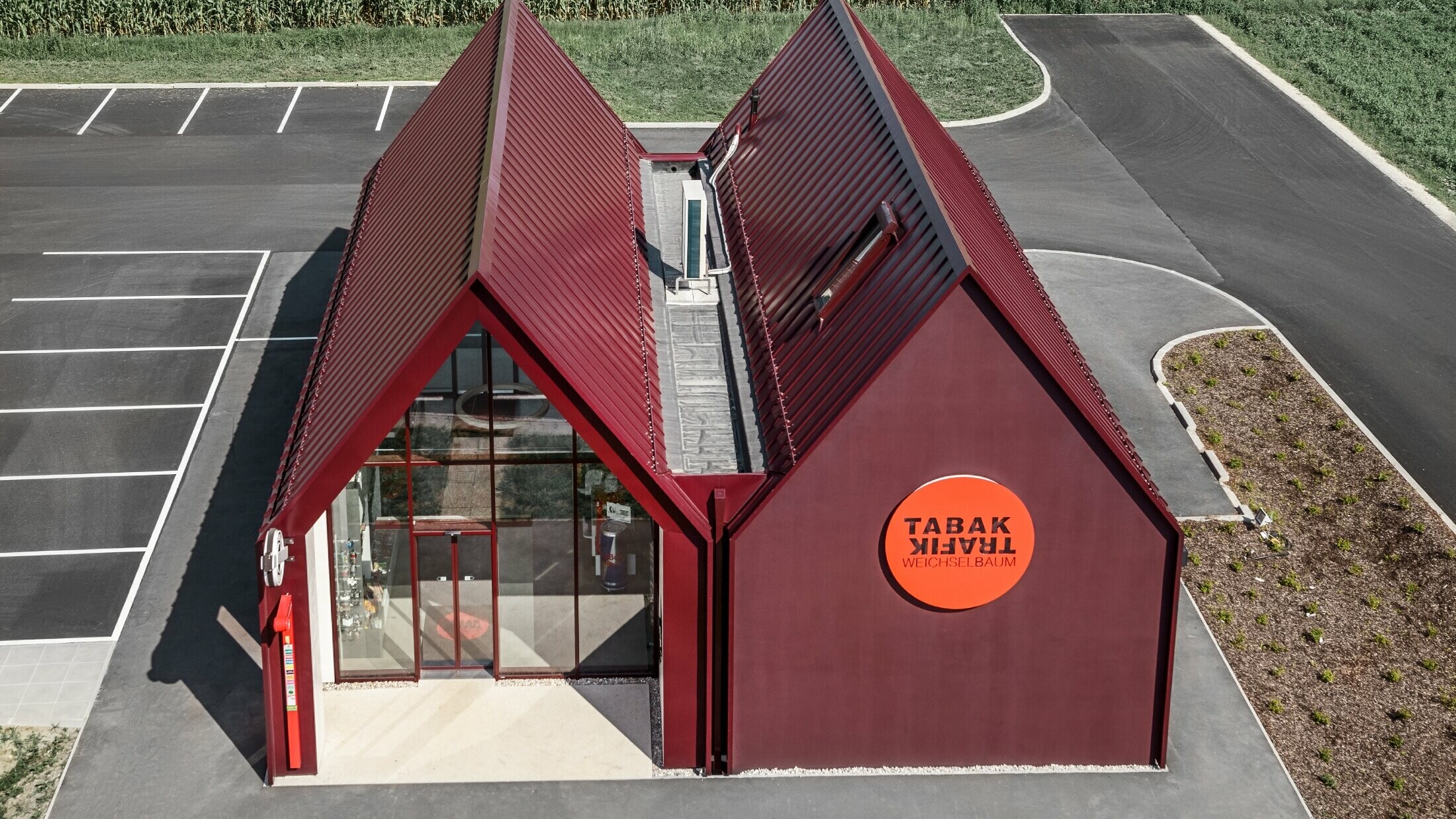

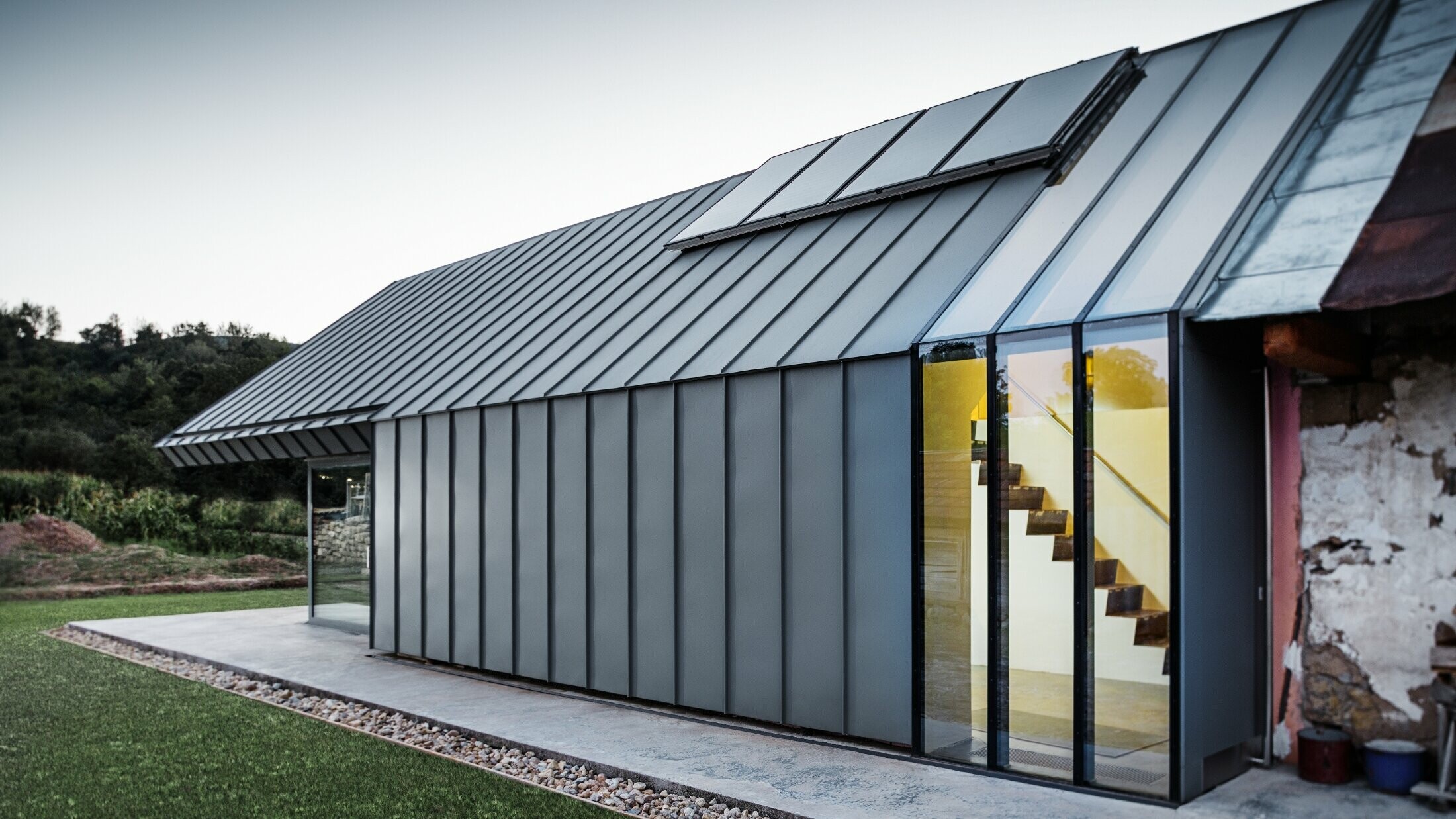

Prefalz ® ist durch seine Geschmeidigkeit leichter als die meisten vergleichbaren Falzmaterialien zu verformen. Es bietet dem Planer eine Vielzahl an kreativen Einsatzmöglichkeiten in den Bereichen Dach und Fassade. Empfehlung: Die Dachneigung der Unterkonstruktion soll möglichst mit > 7º (13%) geplant werden. Mindestdachneigung ab 3° (entsprechend den Angaben/Einschränkungen der ÖNORM B 3521-1) Empfehlung >7° (siehe Planungsleitfaden)
Prefalz ® Bänder sind ideal als Ergänzungsbänder bei PREFA Kleinformaten – passend für diverse Anschlüsse und Einfassungen in den Maßen 0,70 × 1000 mm (Rollengröße 60 kg).
Tipp: Bei Pultdächern mit Doppelstehfalzdeckungen kann es zu Geräuschbildung durch starken Wind kommen. Hier empfehlen wir Prefalz ® mit 500 mm Bandbreite zu verwenden und den Einbau einer Bitumentrennlage. Ausreichende Schallschutzmaßnahmen müssen bereits bei der Planung des Dachaufbaus berücksichtigt werden.
Achtung: Beschädigungen nicht durch Streichlackierungen ausbessern! Das Mischen von Prefalz ® Bändern mit anderen Farb-Aluminiumbändern ist wegen der unterschiedlichen Lackqualitäten und Falzfähigkeiten unbedingt zu vermeiden.
0,70 × 650 mm
0,70 × 500 mm
0,70 × 1000 mm (nur als Ergänzungsband)

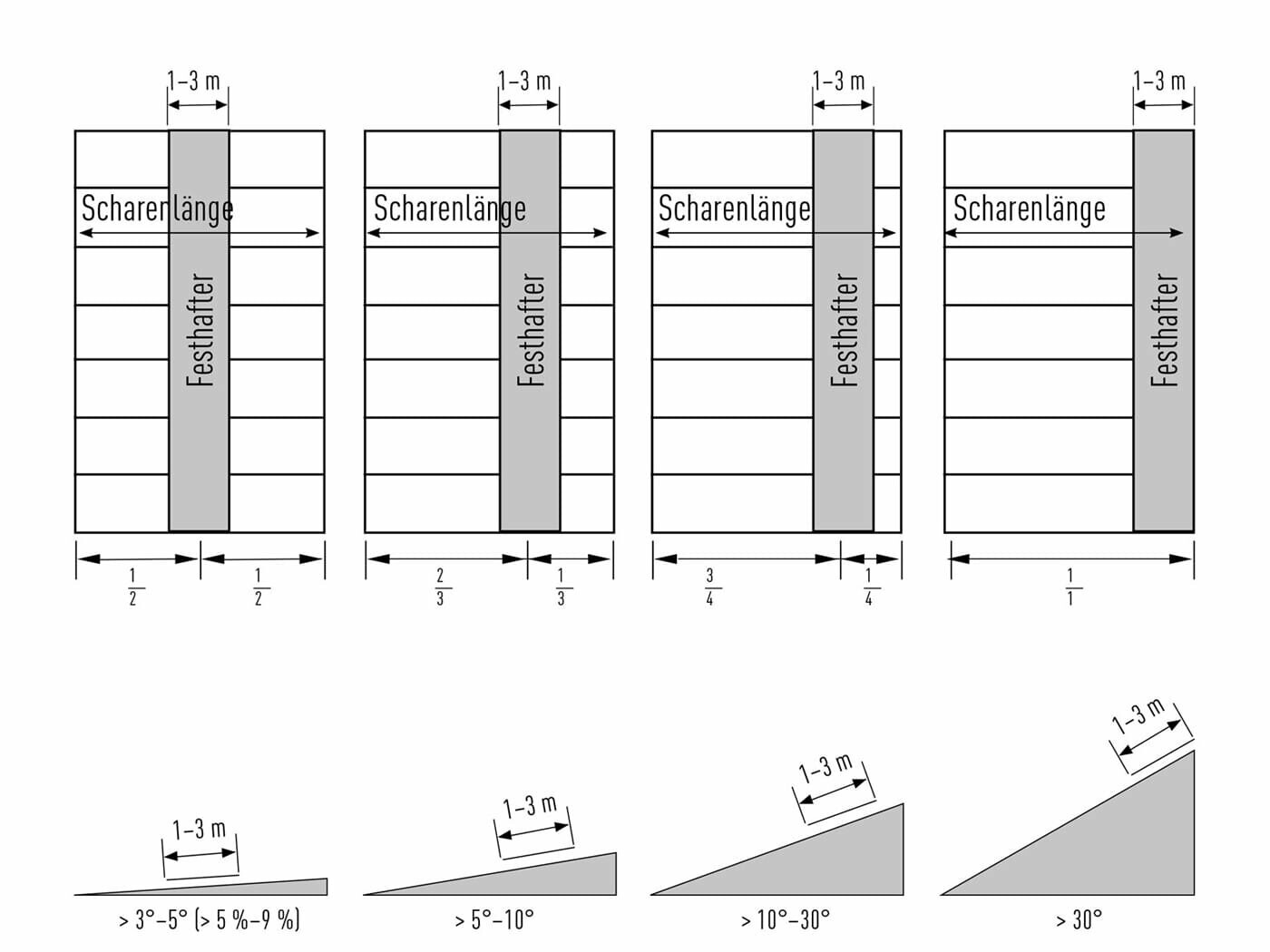

| DACHNEIGUNG | LAGE DES FESTPUNKTBEREICHS* |
|---|---|
| > 3°-5° (> 5 %-9 %) | in der Mitte der Schar |
| > 5°-10° (> 9 %-18 %) | im oberen Drittelpunkt der Schar |
| > 10°-30° (> 18 %-58 %) | im oberen Viertelpunkt der Schar |
| > 30° (> 58 %) | am oberen Ende der Schar |
| FARBE | ~ RAL |
|---|---|
| 01 P.10 braun | 7013 |
| 02 P.10 anthrazit | 7016 |
| 03 P.10 schwarz | 9005 |
| 04 P.10 ziegelrot | 8004 |
| 05 P.10 oxydrot | 3009 |
| 06 P.10 moosgrün | 6005 |
| 07 P.10 hellgrau | 7005 |
| 08 P.10 zinkgrau | 7030 |
| 10 P.10 prefaweiß | 9002 |
| 11 P.10 nussbraun | 8019 |
| 12 silbermetallic³ | 9006 |
| 13 naturblank¹/² | - |
| 17 P.10 reinweiß | 9010 |
| 19 P.10 dunkelgrau | 7043 |
| 23 schwarzgrau | 7022 |
| 43 P.10 steingrau¹ | 7031 |
| 45 bronze³ | 7048 |
| 46 P.10 patina grün¹ | 6027 |
| 47 patina grau¹ | 7042 |
¹ Die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Holz hell, Holz dunkel, Patina Grau und Naturblank sind einer natürlichen Farbgebung nachempfunden und unterliegen somit einer geringen Schwankungsbreite, die den Produkten ihren unverwechselbaren Charakter gibt.
² Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüssen unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
³ Bei Metallicfarben können Farbdifferenzen auftreten.
Scharenlänge 12 bis 15 m
Scharenlänge bis 12 m

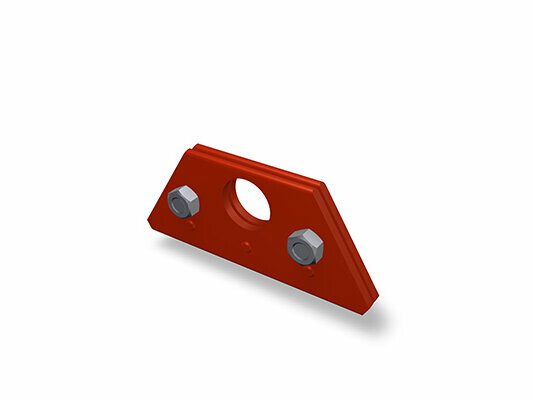

für Rohrdurchzug Ø 28 mm

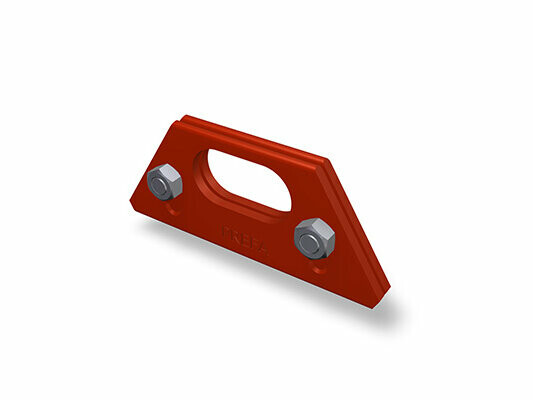

für Rohrdurchzug Ø 28 mm
für Rohrdurchzug Ø 28 mm

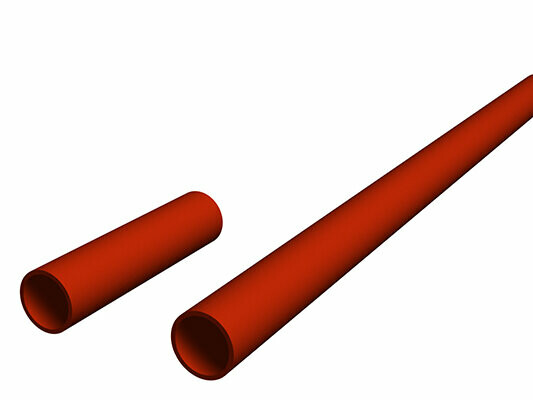

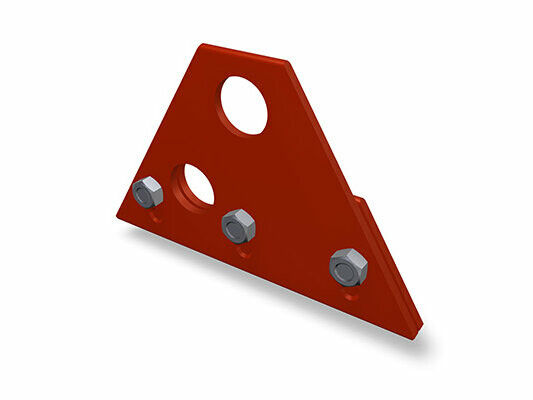

28 × 2 × 3.000 mm, für Sailerklemmen, inkl. Verbindungsmuffe
für PREFA Rohr 28 × 2 mm
für PREFA Rohr 28 × 2 mm

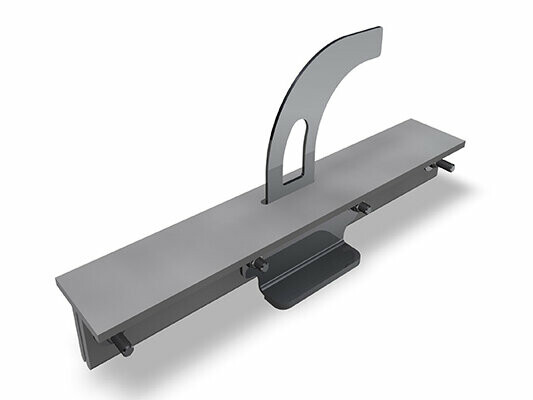

250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, nach DIN EN 516-1-A
Dachneigung 5°-55°
geprüft für die Sicherung von 2 Personen
ab 12° Dachneigung
Dachneigung von 3°-52°
Ø 100 mm, Ø 120 mm
inkl. EPDM-Dichtung und Abdeckung
Lüftungsquerschnitt ca. 30 cm²

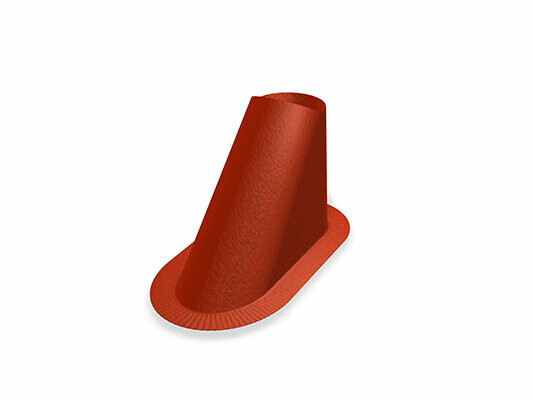

Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7mm
mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm
Hinweis: Die .DWG und .DXF Dateien können Sie per Rechtsklick und "Link speichern..." herunterladen.
