Farbübersicht (13)
Die Wandraute 20 x 20 ist in folgenden Farben verfügbar:
Farbe |
Bezeichnung |
~ RAL |
|
P.10 braun |
7013 |
|
P.10 anthrazit |
7016 |
|
P.10 schwarz |
9005 |
|
P.10 ziegelrot |
8004 |
|
P.10 oxydrot |
3009 |
|
P.10 moosgrün |
6005 |
|
P.10 hellgrau |
7005 |
|
P.10 zinkgrau |
7030 |
|
P.10 prefaweiß |
9002 |
|
P.10 nussbraun |
8019 |
|
silbermetallic |
9006 |
|
P.10 dunkelgrau |
7043 |
|
P.10 steingrau |
7031 |
Hinweise
- Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
- Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
- Bei Metallicfarben können Farbdifferenzen auftreten.
- Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
- Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.
Wandraute 20 × 20 – Technische Informationen
Material |
beschichtetes Aluminium, 0,7 mm stark, |
|---|---|
Abmessungen |
200 × 200 mm in verlegter Fläche (25 Stk./m²) |
Gewicht |
ca. 2,8 kg/m² |
Unterkonstruktion* |
auf Vollschalung (mind. 24 mm) * Länderspezifische Normen und Fachregeln beachten. |
Basisbefestigung |
direkt, 1 PREFA Rillennagel pro Wandraute 20×20 |
Technische Abbildung
Wandraute 20 × 20 im Wandaufbau
Wandraute 20 × 20 – Planung & Anwendung
Hier finden Sie weitere Produktinformationen zum Download.
Hinweis: Die .DWG und .DXF Dateien können Sie per Rechtsklick und "Link speichern..." herunterladen.
Zubehör
Eine vollständige und detailierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste oder dem PREFA Webshop (nur für Verarbeiter-Betriebe).

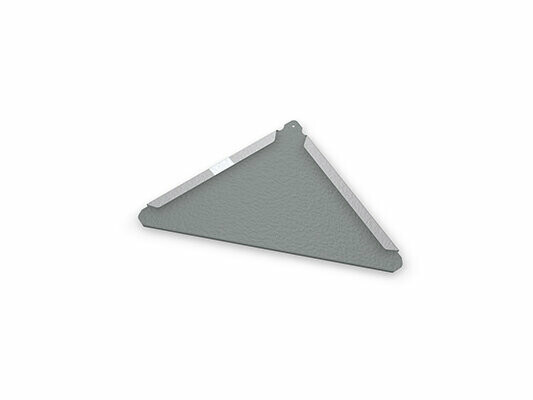

Startplatte für Wandraute 20 × 20
-
Saumstreifen Fassade
für Wandschindel, Wandrauten und FX.12; 1800 × 158 × 1,00 mm, vorgelocht
Befestigungsmittel (Aluminiumschraube)
Spezialschraube für Aluminium-Unterkonstruktionen, mit gehärteter Bohrspitze (rote Spitze nur zur Veranschaulichung)
Befestigungsmittel (Stahlschraube)
Spezialschraube für Stahl-Unterkonstruktionen, mit gehärteter Bohrspitze (rote Spitze nur zur Veranschaulichung)
