Aluminium Verbundplatte

Für große Pläne: Mit der PREFABOND Aluminium Verbundplatte lassen sich Ideen großflächig und eindrucksvoll realisieren.

+9
weiterlesen

Die PREFABOND Aluminium Verbundplatte ist höchst korrosions- und witterungsbeständig, weist eine hohe Biegesteifigkeit und Stoßfestigkeit auf. Dazu bietet sie hohe gestalterische Freiheiten mit allen Vorteilen der vorgehängten, hinterlüfteten Fassade.

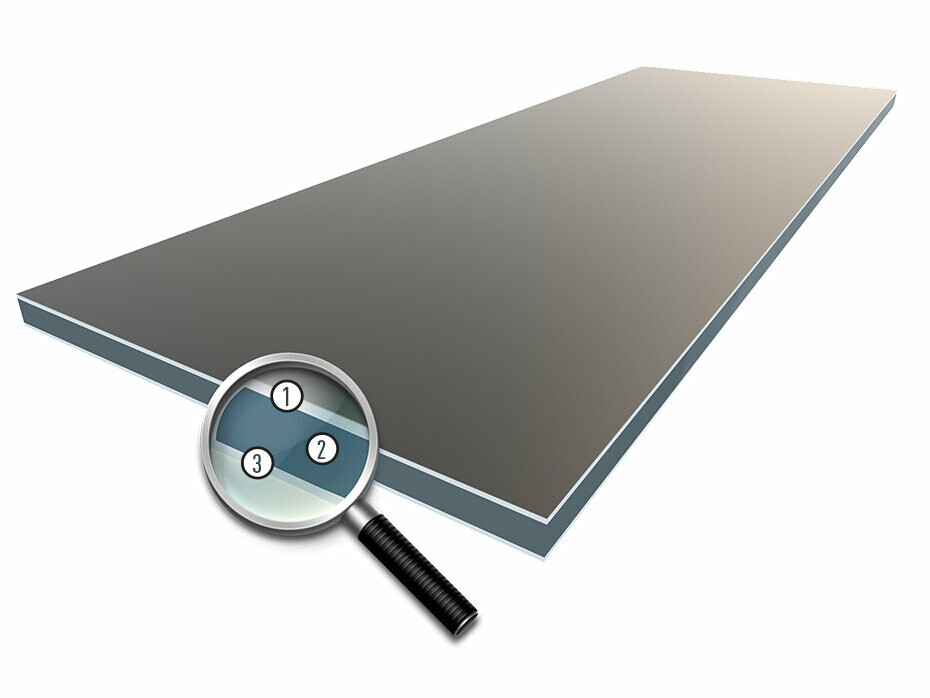

PREFABOND besteht aus zwei Aluminiumblechen, die beidseitig im Schmelzfixierverfahren auf einen FR-Kern aufgebracht werden. Durch die gleichermaßen chemische und mechanische Befestigung hält diese Verbindung besonders robust. So sorgt die Aluminium Verbundplatte auch auf großen Flächen für konstante Planheit und Stabilität.

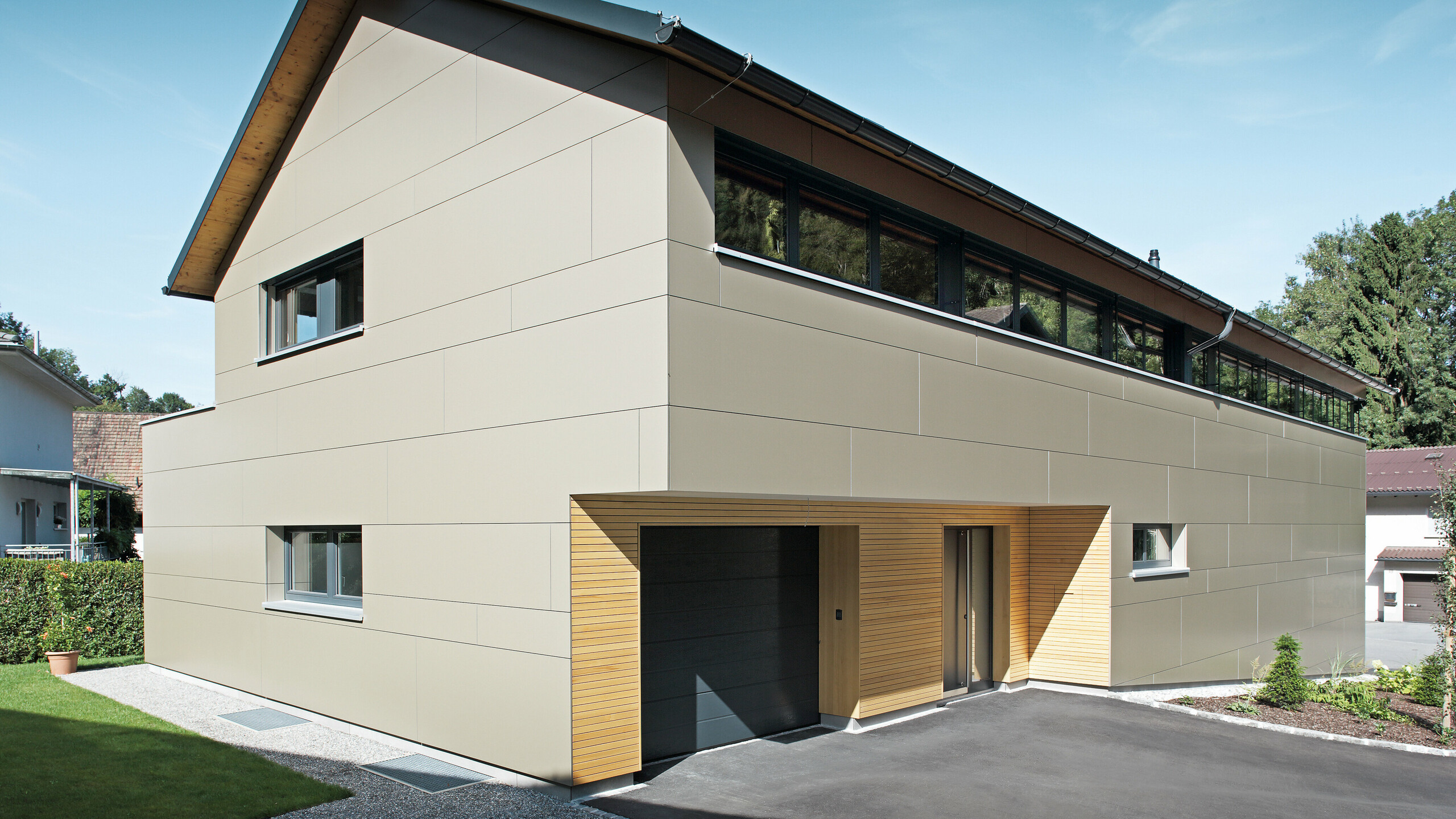

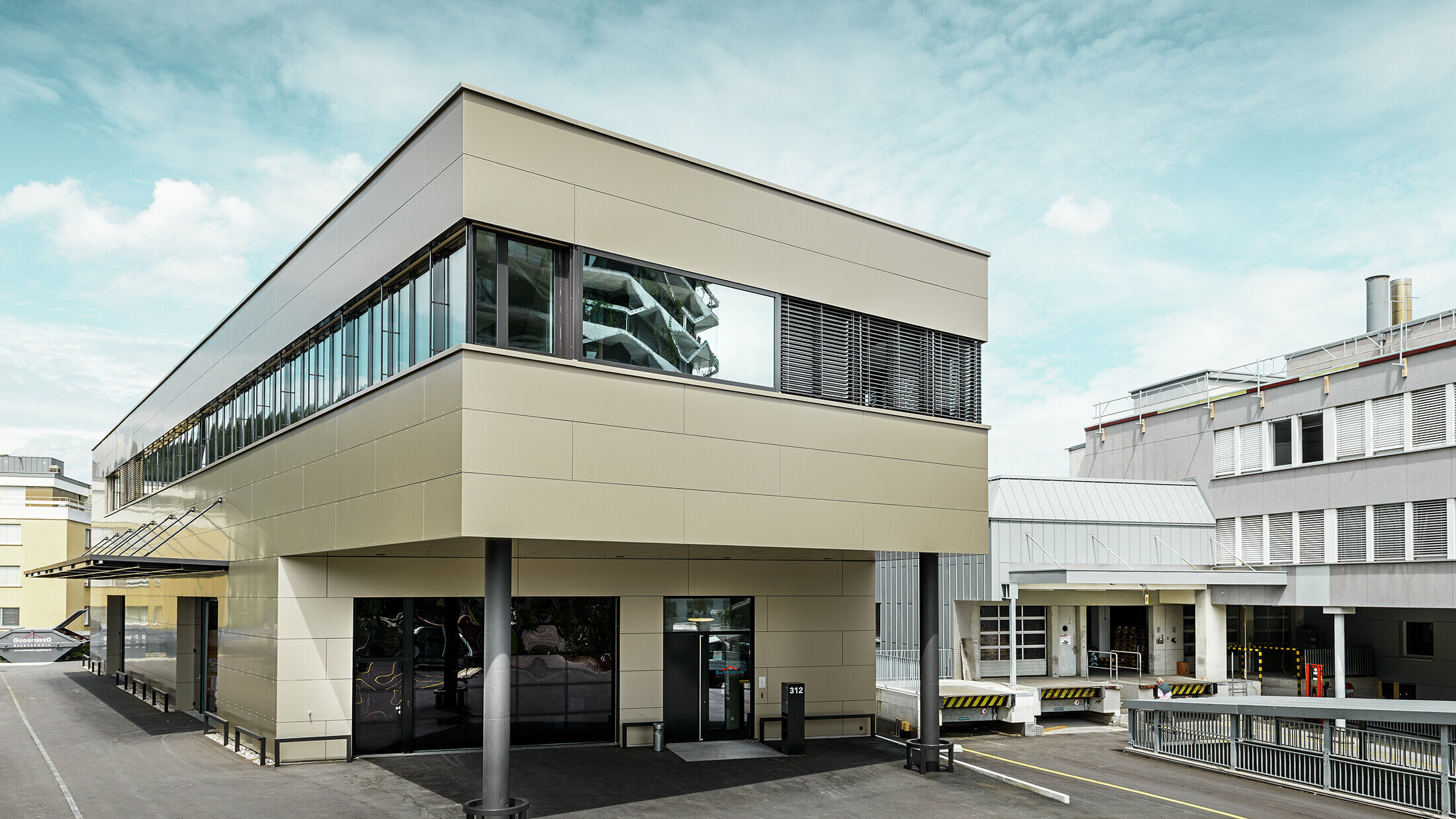

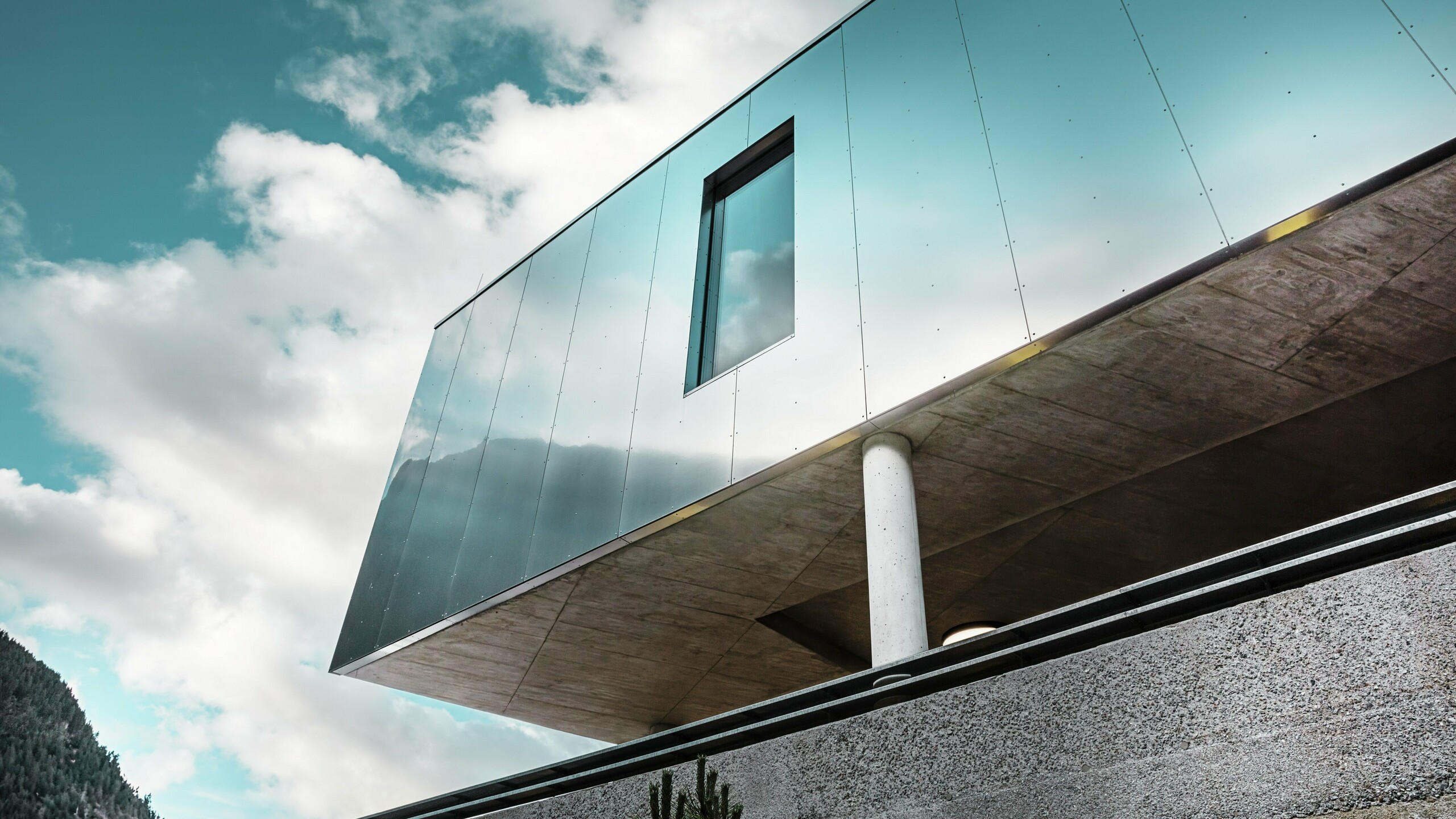

Die Aluminiumverbundplatte eignet sich für die Fassadengestaltung und viele Baumaßnahmen

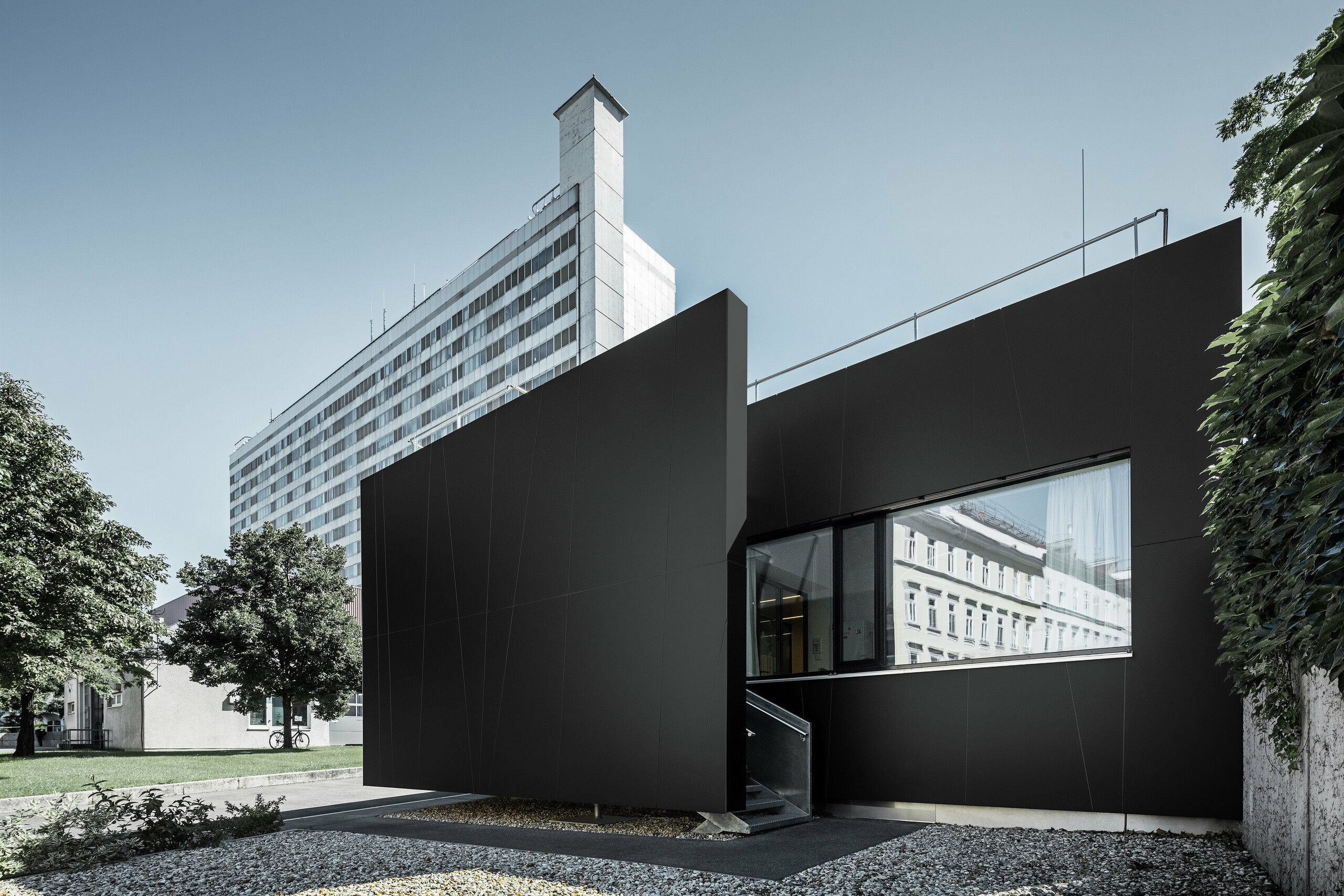

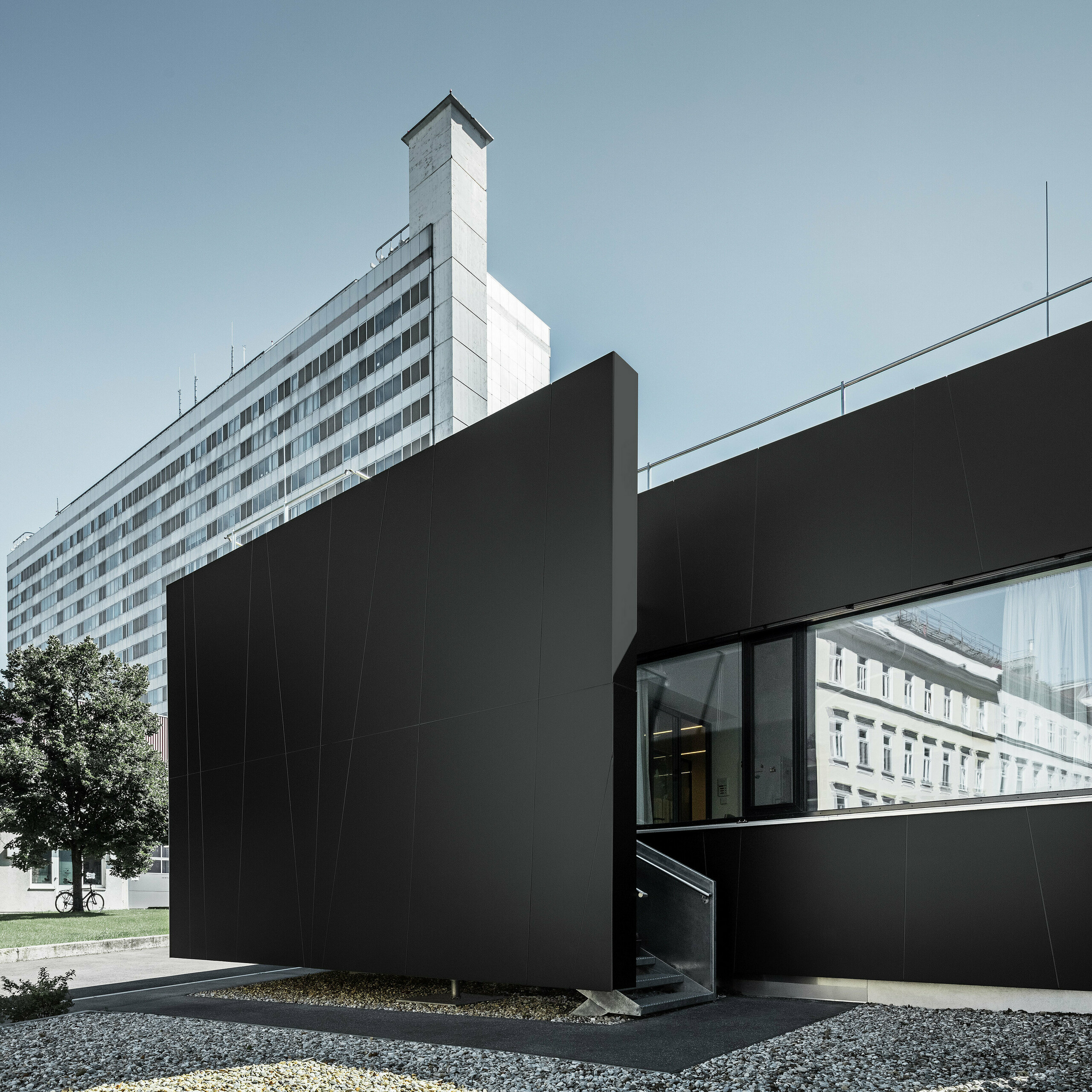

  • Hinterlüftete Fassadenkonstruktionen

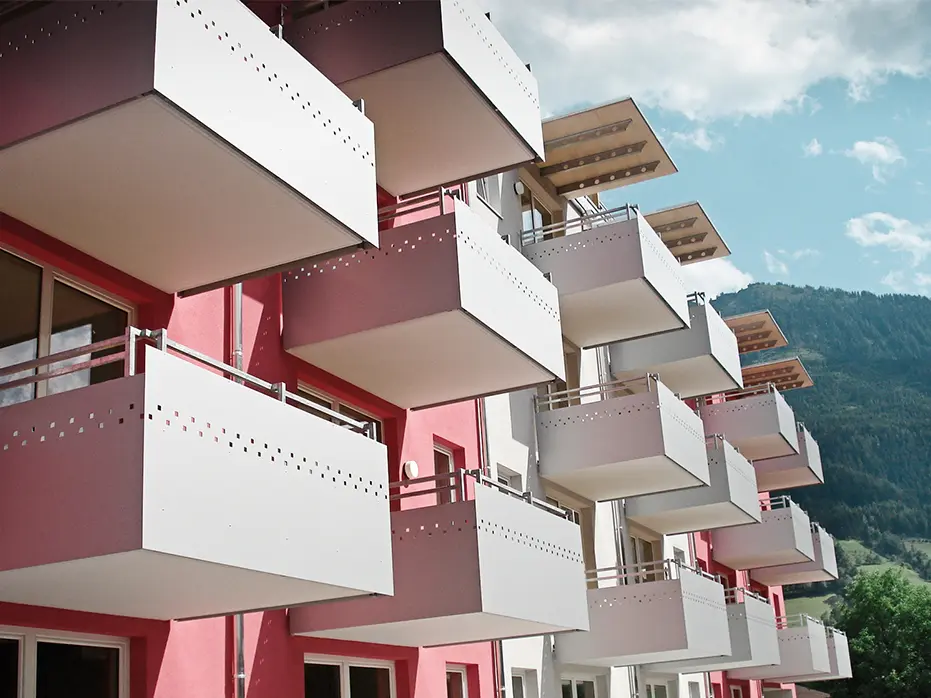

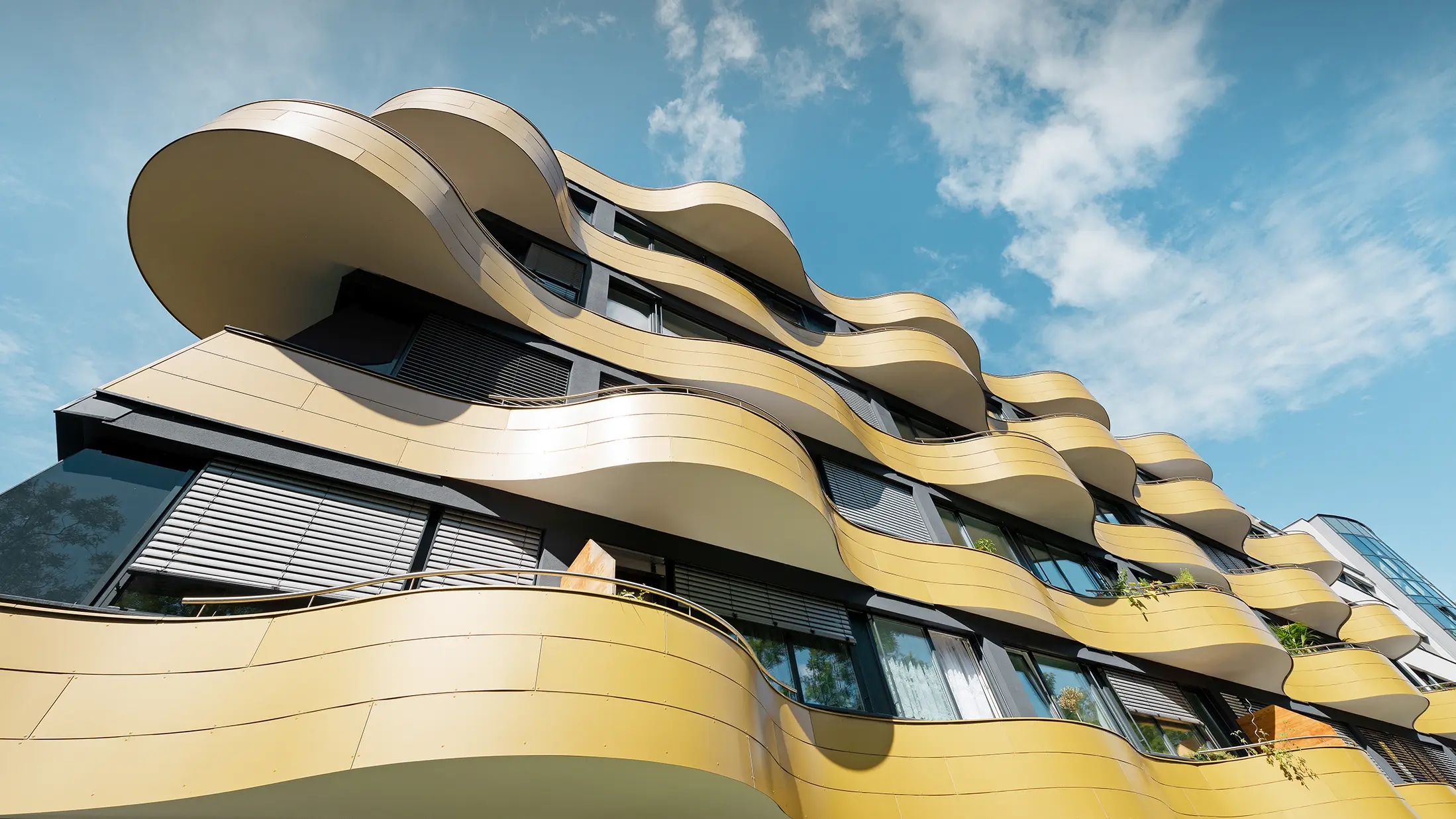

  • Verkleidung von Balkonen

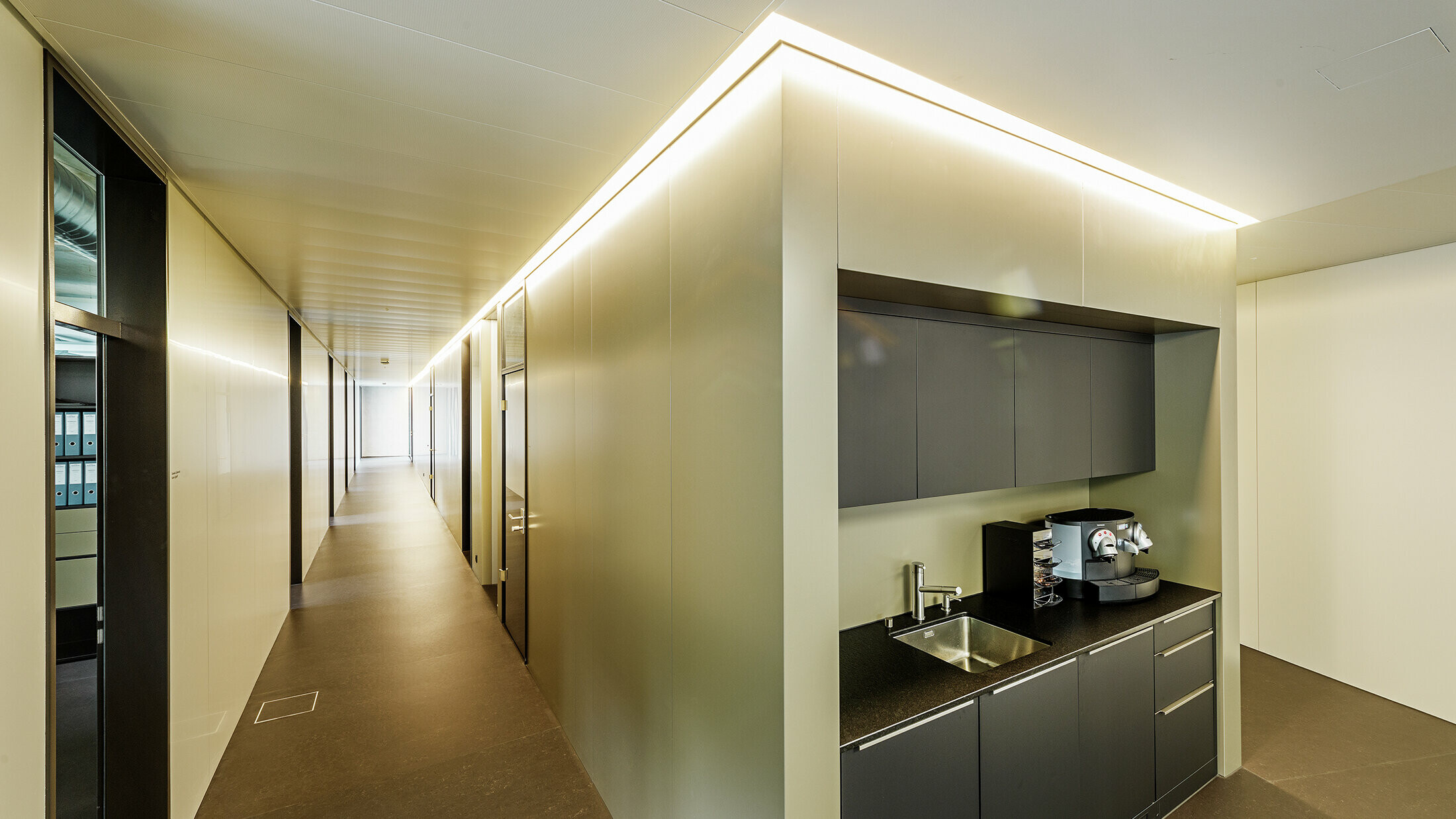

  • Türfüllungen, modulare Trennwände, Raumaufteilungen

Aluminium Verbundplatte – Farbsortiment

Die Aluminium Verbundplatte ist in vielen Farben lieferbar:

  • Sonderfarben und Glanzgrad nach Wunsch sind auf Anfrage lieferbar
  • Alle RAL-Farben auf Anfrage erhältlich (unter Vorbehalt der Machbarkeit)

Farbübersicht (13)

Lagerfarben ab 6 m²

Farbe

Bezeichnung

~ RAL

P.10 anthrazit

7016

P.10 schwarz

9005

P.10 prefaweiß

9002

P.10 nussbraun

8019

silbermetallic

9006

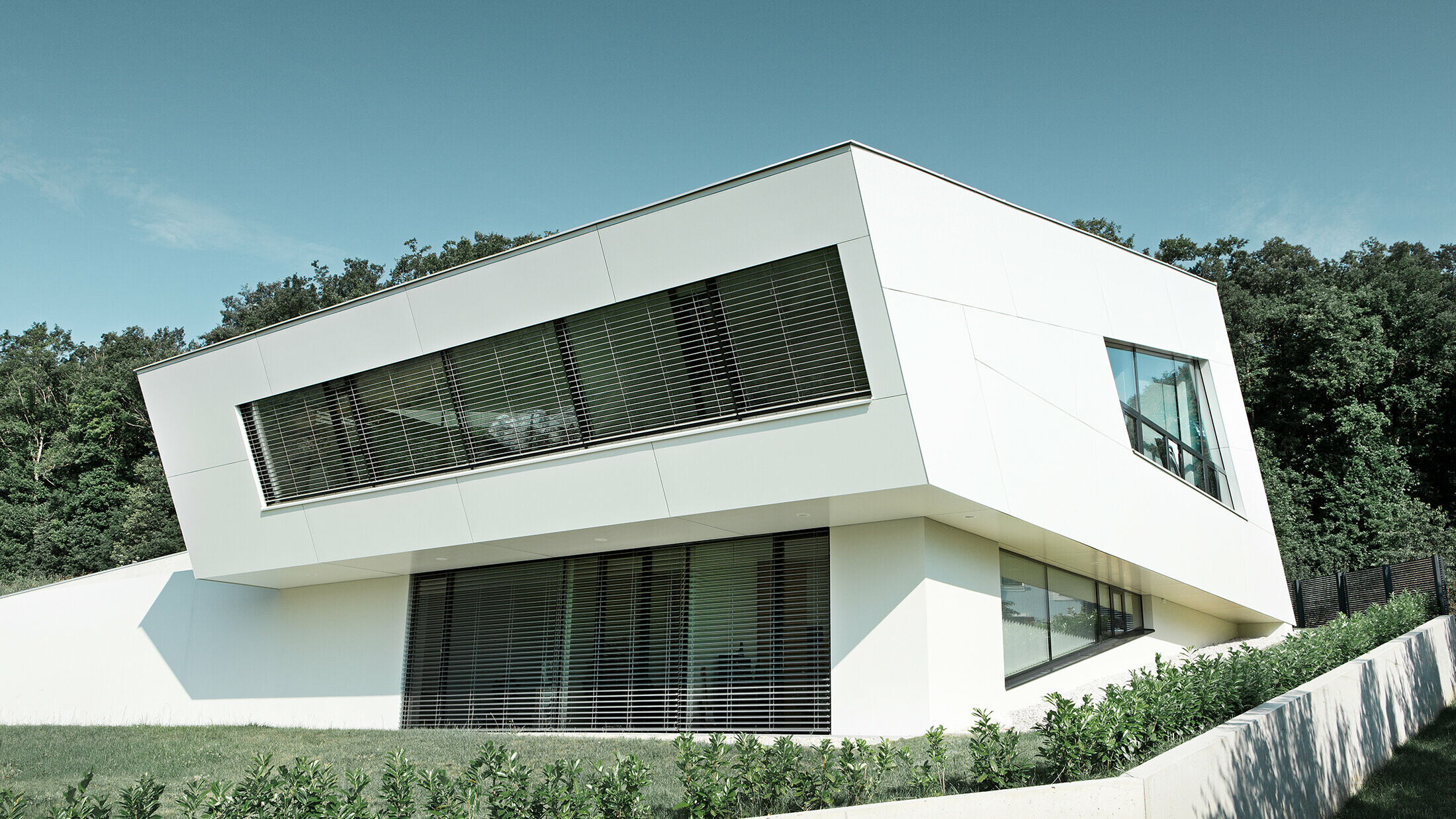

reinweiß

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

rauchsilber

9007

rubinrot

3003

schwarzgrau

7022

anthrazit matt

7016

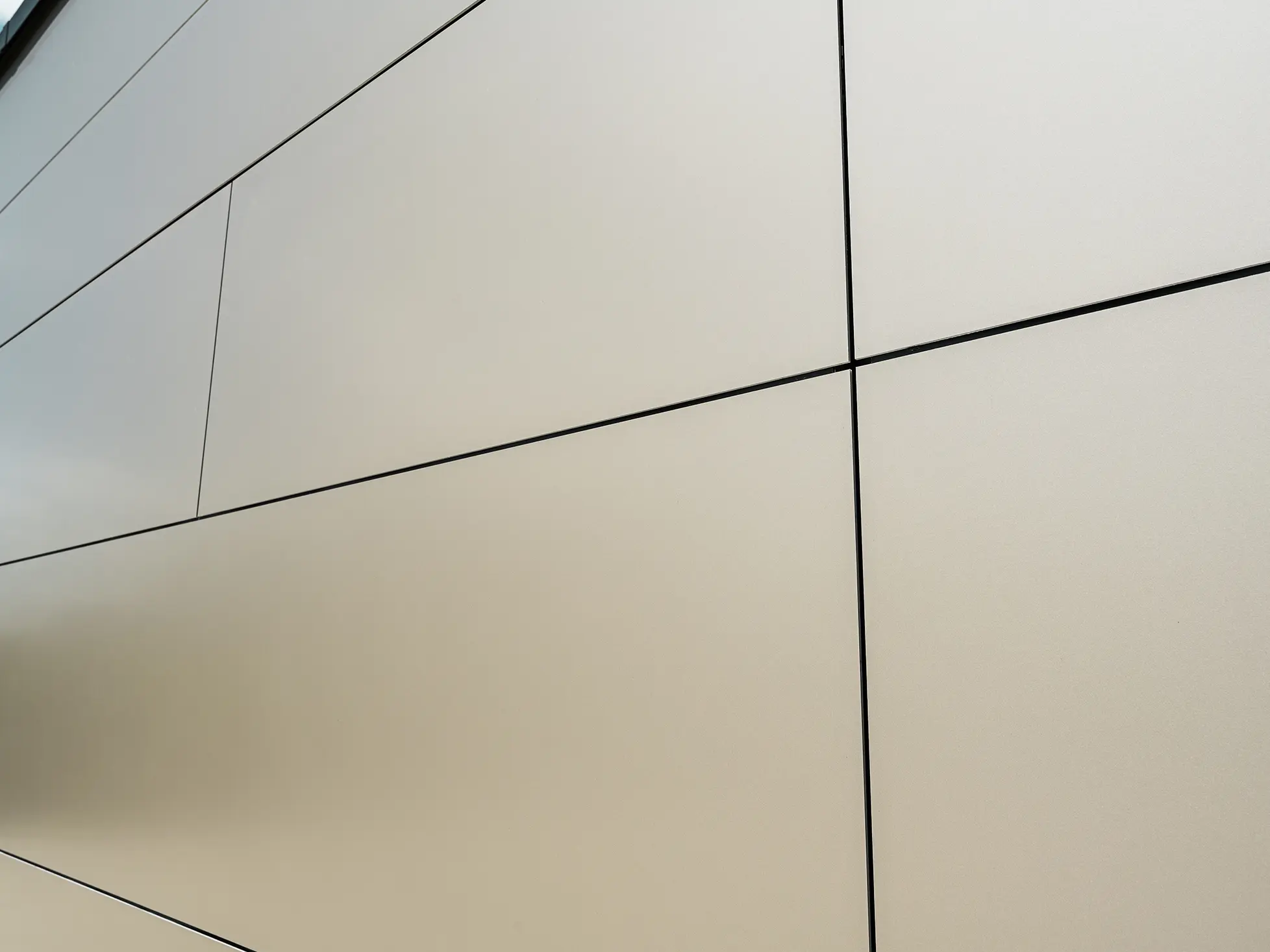

bronze

7048

titanium dunkel

7013

1 Die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Eiche natur, Eiche beige-grau, Walnuss braun, Patina Grau und Naturblank sind einer natürlichen Farbgebung nachempfunden und unterliegen somit einer geringen Schwankungsbreite, die den Produkten ihren unverwechselbaren Charakter gibt.

3 Bei Metallicfarben können Farbdifferenzen auftreten.

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Weitere Farben, Abmessungen und Mindestabnahmemengen auf Anfrage.

Aluminium Verbundplatte – Technische Informationen

Material

bandbeschichtetes Aluminium (Vorderseite), FR-Kern*, Aluminium mit Schutzlack (Rückseite)

* A2-Kern auf Anfrage

Beschichtung

hochwertige Coil-Coating-Beschichtung
Vorderseite: Duragloss® 5000 oder P.10; Rückseite: Schutzlack

Abmessungen

4.010×1.535×4,0 mm
nutzbares Format: 4.000×1.525×4,0 mm

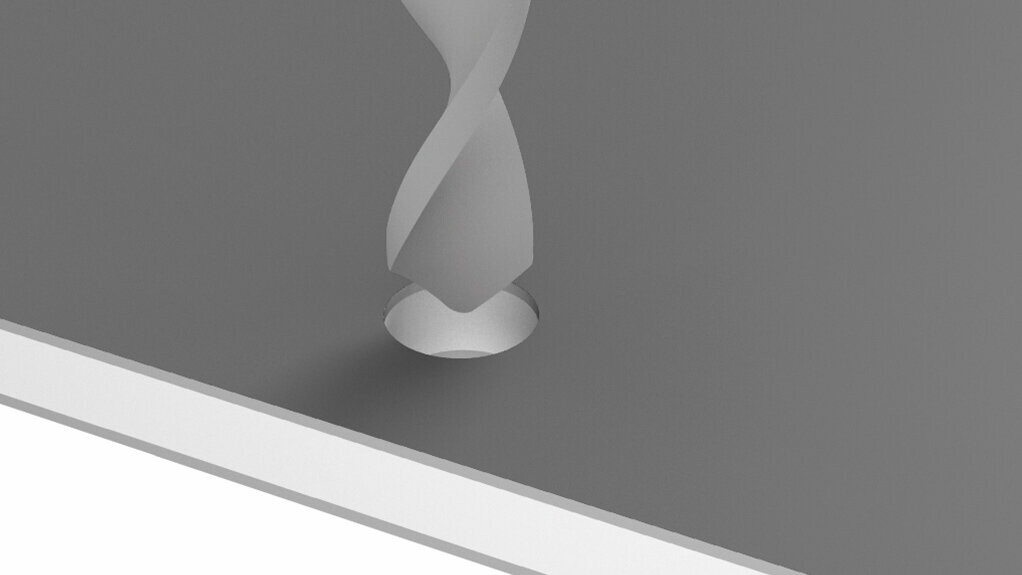

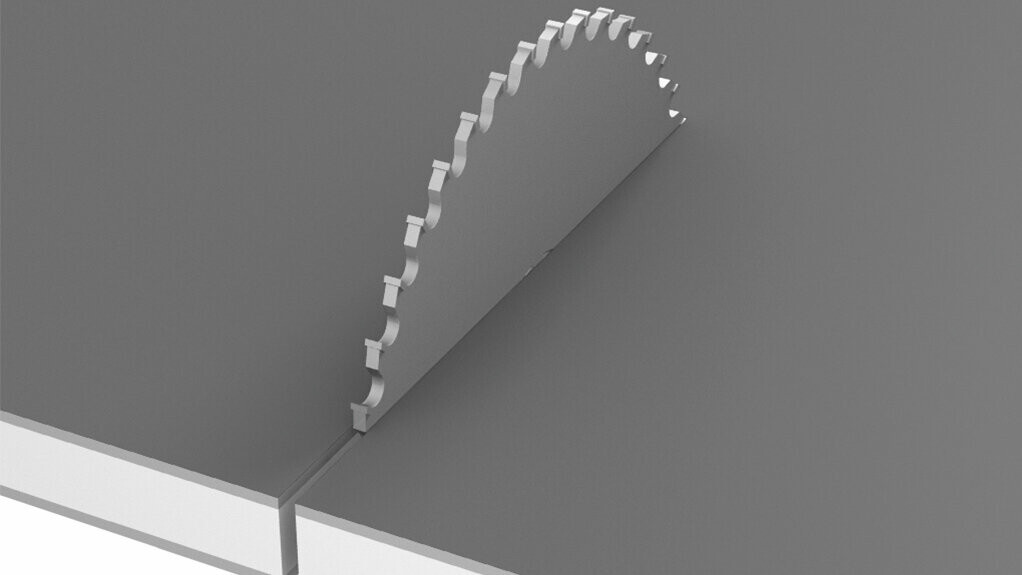

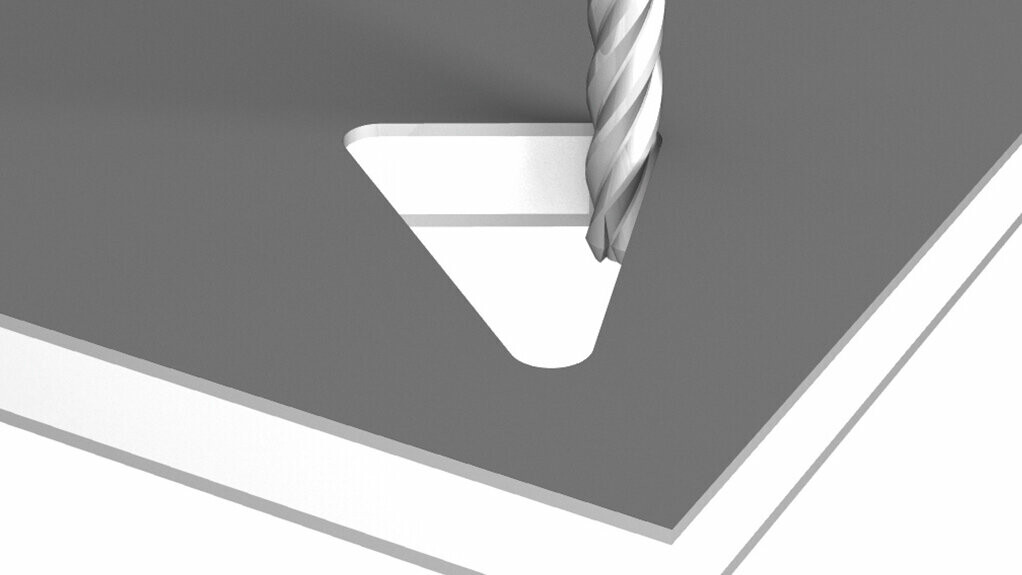

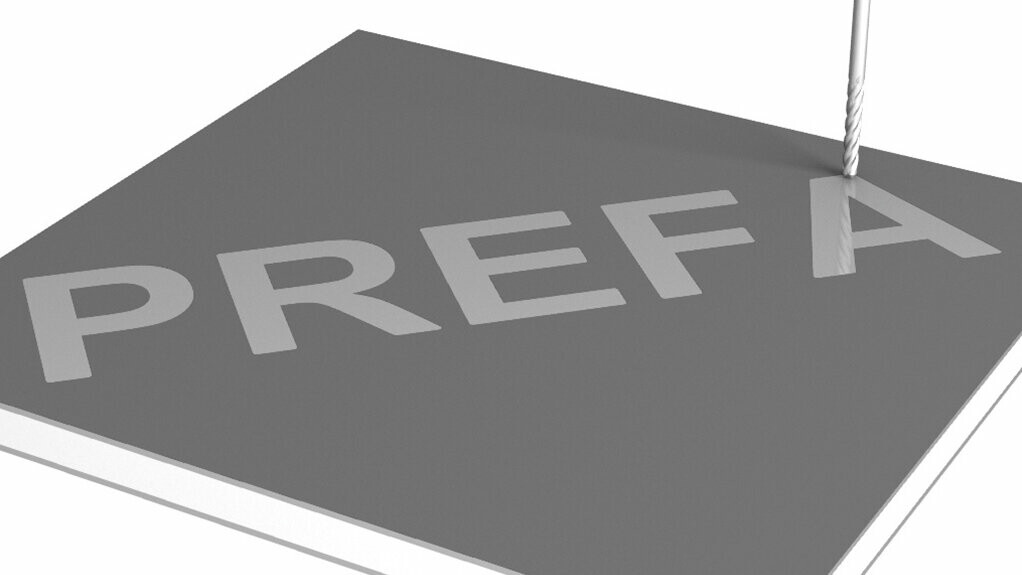

andere Formate sowie Bearbeitung (Schneiden, Fräsen,
Bohren) auf Anfrage möglich

Gewicht

7,6 kg/m²

Befestigung

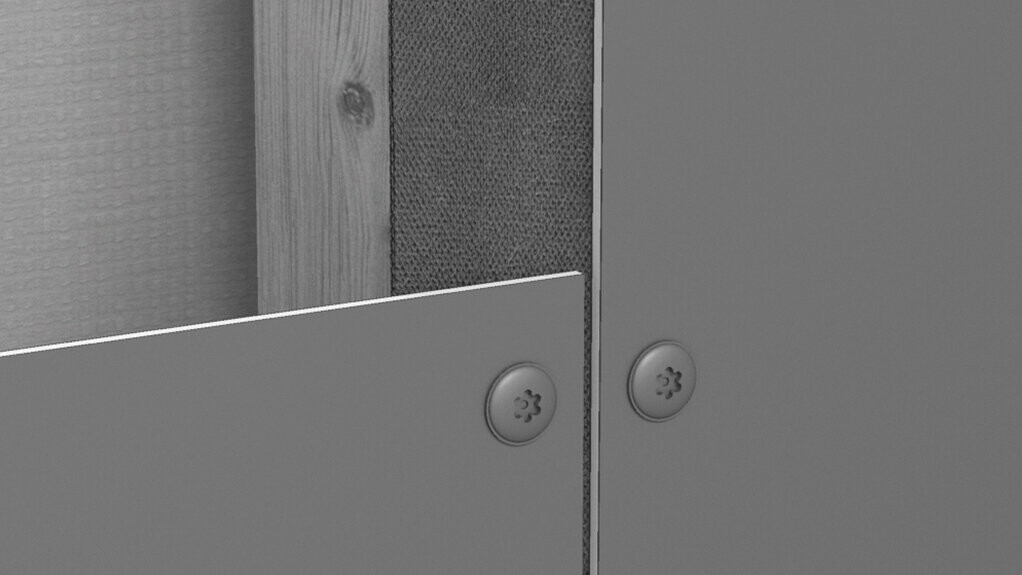

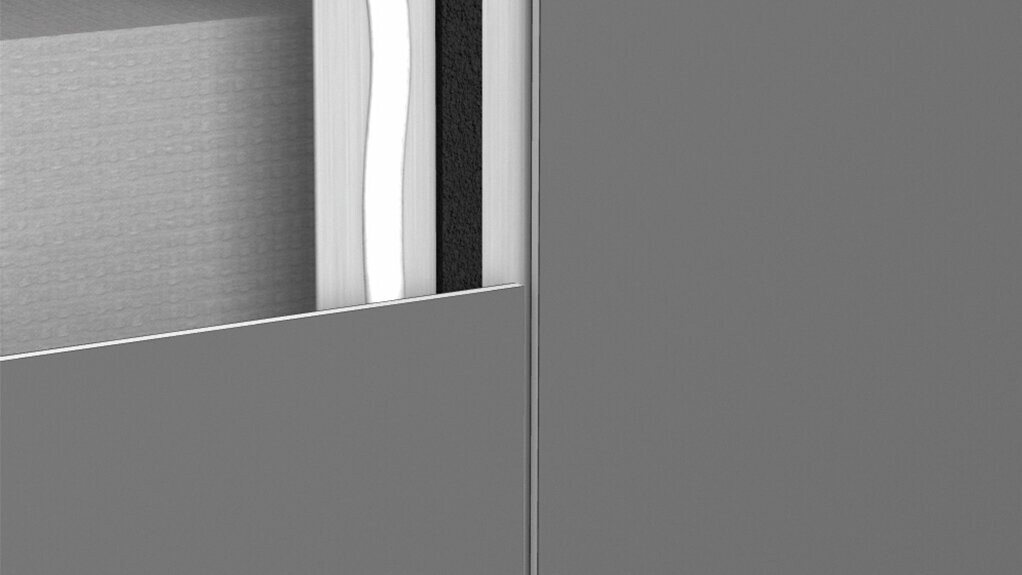

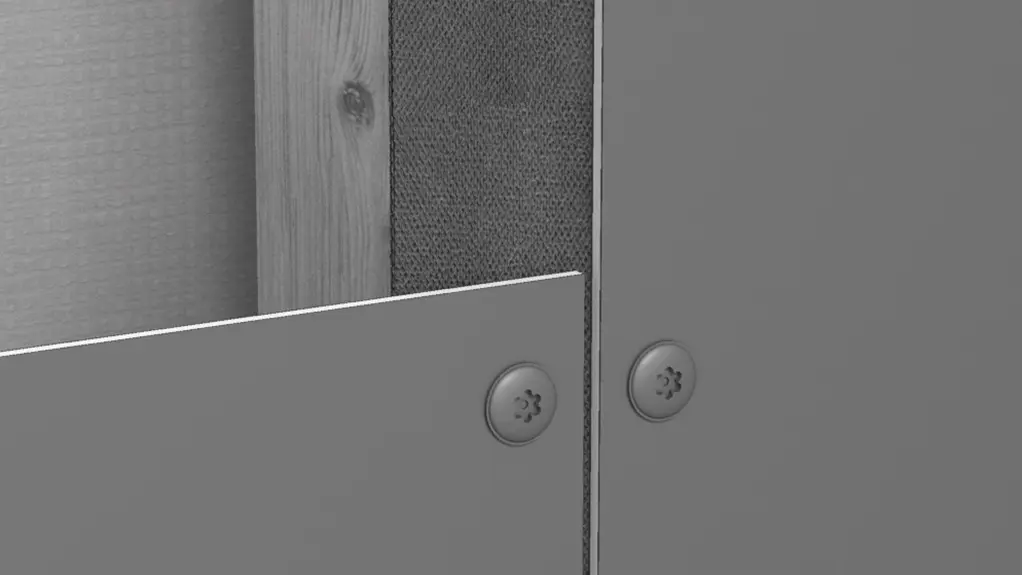

auf Holzunterkonstruktion: geschraubt oder geklebt

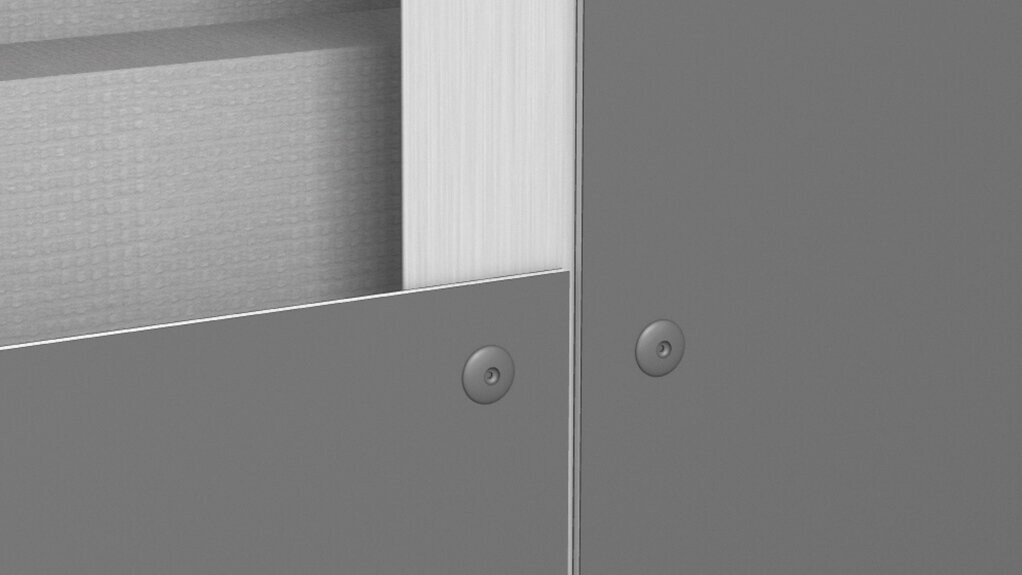

auf Aluminiumunterkonstruktion: genietet oder geklebt
lt. statischer Erfordernis

Klassifizierung Brandschutz (Aluminium Verbundplatte FR)

EU, Schweiz, Türkei – B-s1-d0

Temperatur-Beständigkeit

Von -50°C bis +80°C

Lineare Wärmeausdehnung

A = 0,024 mm/m /°C (bestimmt durch die Aluminiumdeckbleche)

Längenänderung bei 60°C Temperaturdifferenz

1,4 mm pro Meter

Aluminium Verbundplatte – Planung & Anwendung

Hier finden Sie weitere Produktinformationen zum Download.

Hinweis: Die .DWG und .DXF Dateien können Sie per Rechtsklick und "Link speichern..." herunterladen.

Aluminium Verbundplatte – Zubehör

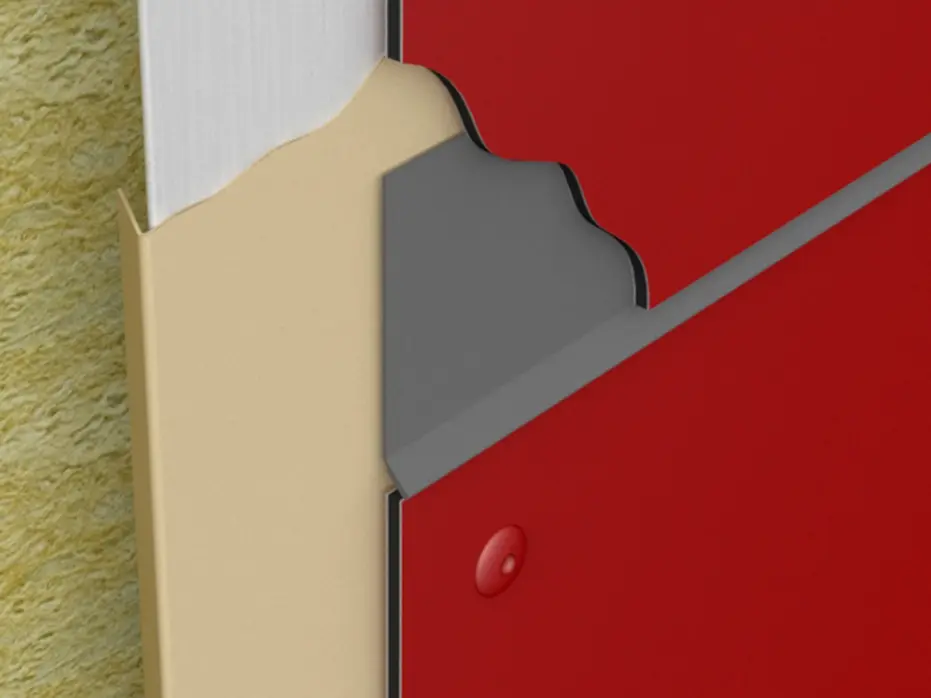

Fugenhinterlegung

Fugenhinterlegung vertikal

silbermetallic, rauchsilber, reinweiß, anthrazit matt, bronze weitere Farben auf Anfrage

Fugenhinterlegung horizontal

silbermetallic, rauchsilber, reinweiß, anthrazit matt, bronze weitere Farben auf Anfrage

Zubehör (Zur Befestigung auf Metall-Unterkonstruktion)

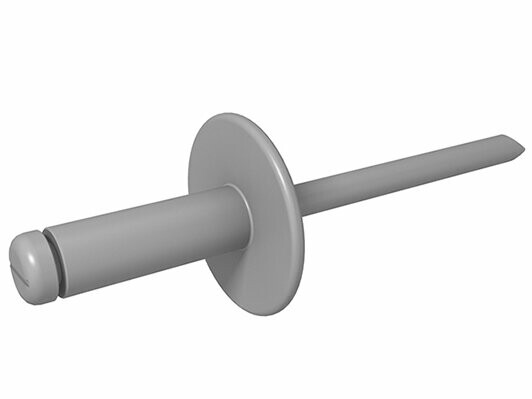

PREFA Fassadenniete Verbundplatte – Aluminium-UK

5 x 14 mm, Kopf 16 mm

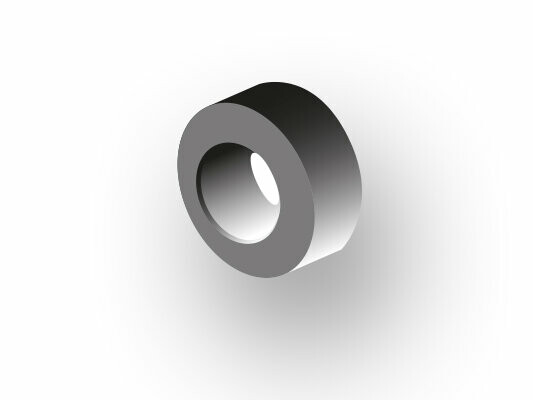

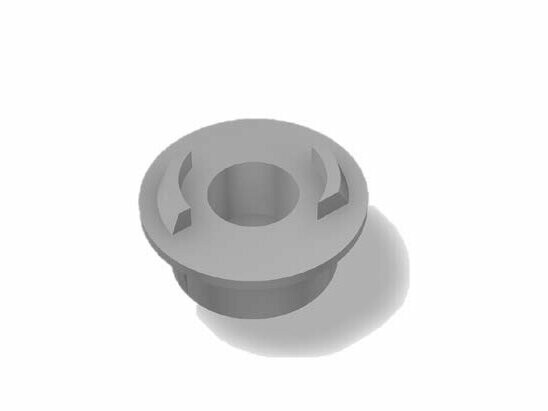

PREFA Festpunkthülse für Fixpunkt

9,5 × 5,1 mm, zur Reduktion des Bohrlochs von 9,5 auf 5,1 mm

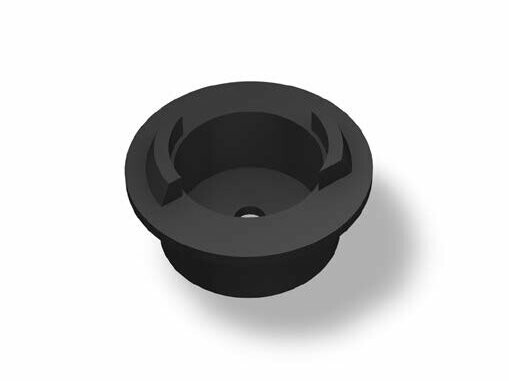

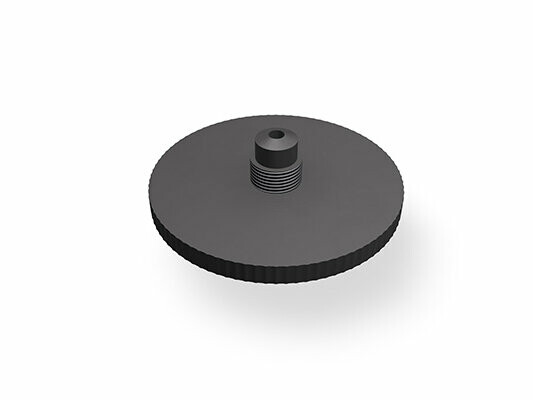

PREFA Plattenmundstück für Verbundplatte

Außendurchmesser 49 mm

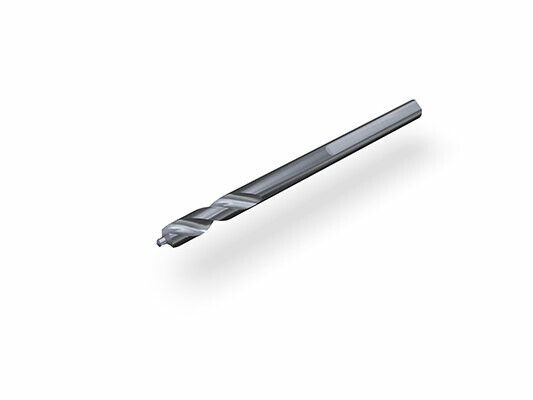

Spezialbohrer für Metall-Unterkonstruktionen

Ø 5,1 × 85 mm

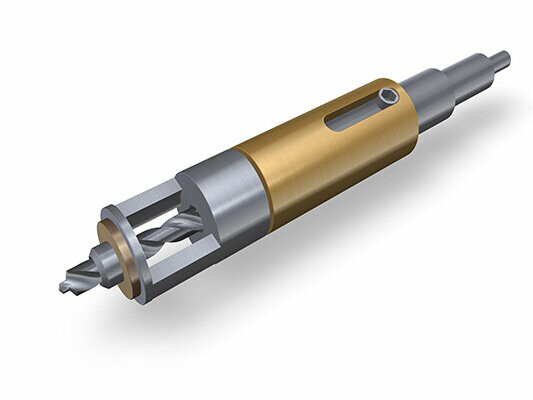

Einhand-Feder Bohrvorrichtung

Bohrungsdurchmesser Platte 9,5 mm

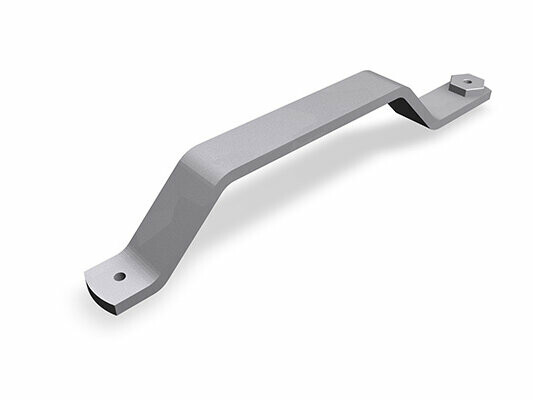

Bügel-Bohrvorrichtung

Ø 9,5/5,1 mm

Zubehör (zur Befestigung auf Holz-Unterkonstruktion)

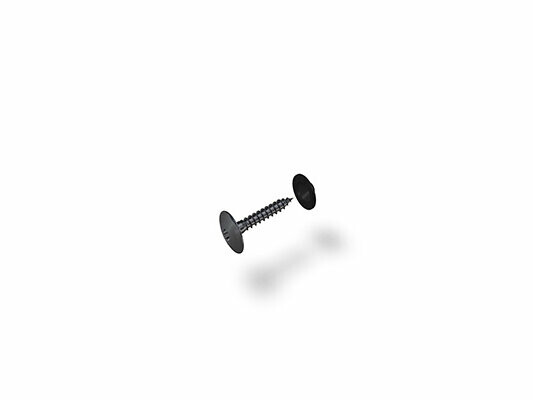

PREFA Fassadenschraube Verbundplatte – Holz-UK

4,8 × 30 mm, Kopf 16 mm, inkl. FA-ZE-D-Dichtring, Ø 14 × 4 mm, Kopf 16 mm

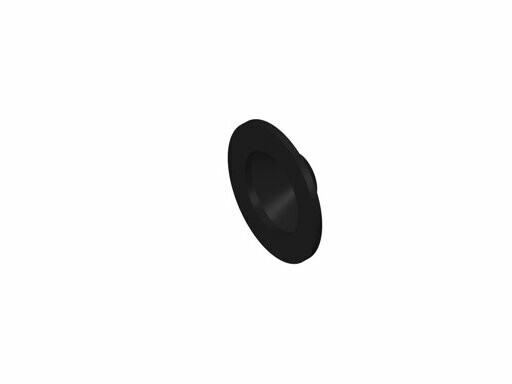

FA-ZE-Dichtring

Ø 14 × 4 mm, zur Zentrierung und Abdichtung der Befestigungsschraube für Aluminium Verbundplatten an Holz-Unterkonstruktion

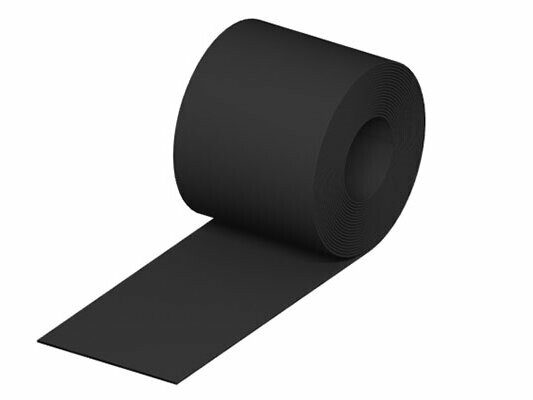

EPDM-Fugenband

70 × 0,75 mm, 135 × 0,75 mm, zur Hinterlegung von Fugen für Holz-Unterkonstruktion

PREFA Festpunkthülse für Fixpunkt

8,5 × 5,1 mm, zur Reduktion des Bohrlochs von 8,5 auf 5,1 mm

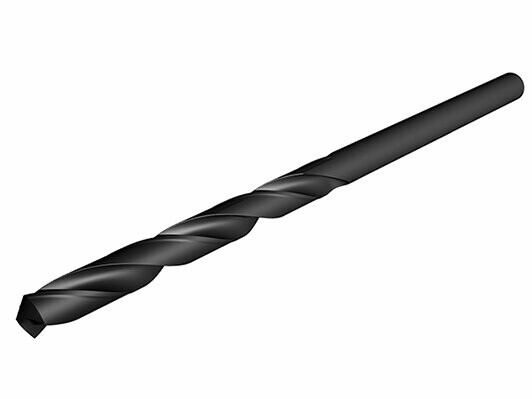

Spezialbohrer für Holz-Unterkonstruktionen

DIN338, Ø 3,3 mm

Bügel-Bohrvorrichtung

Ø 9,5/3,3 mm, Bohrungsdurchmesser Platte 9,5 mm / Unterkonstruktion 3,3 mm

Zubehör (zur Bearbeitung der Aluminium Verbundplatte)

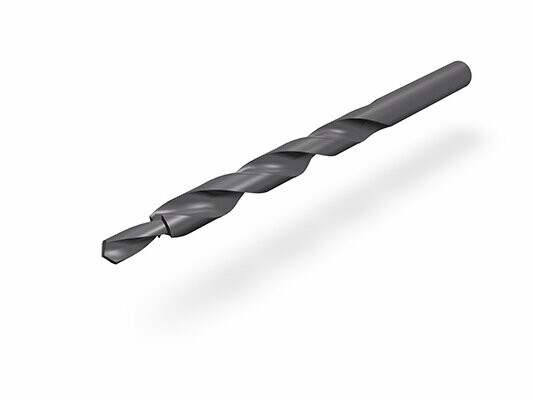

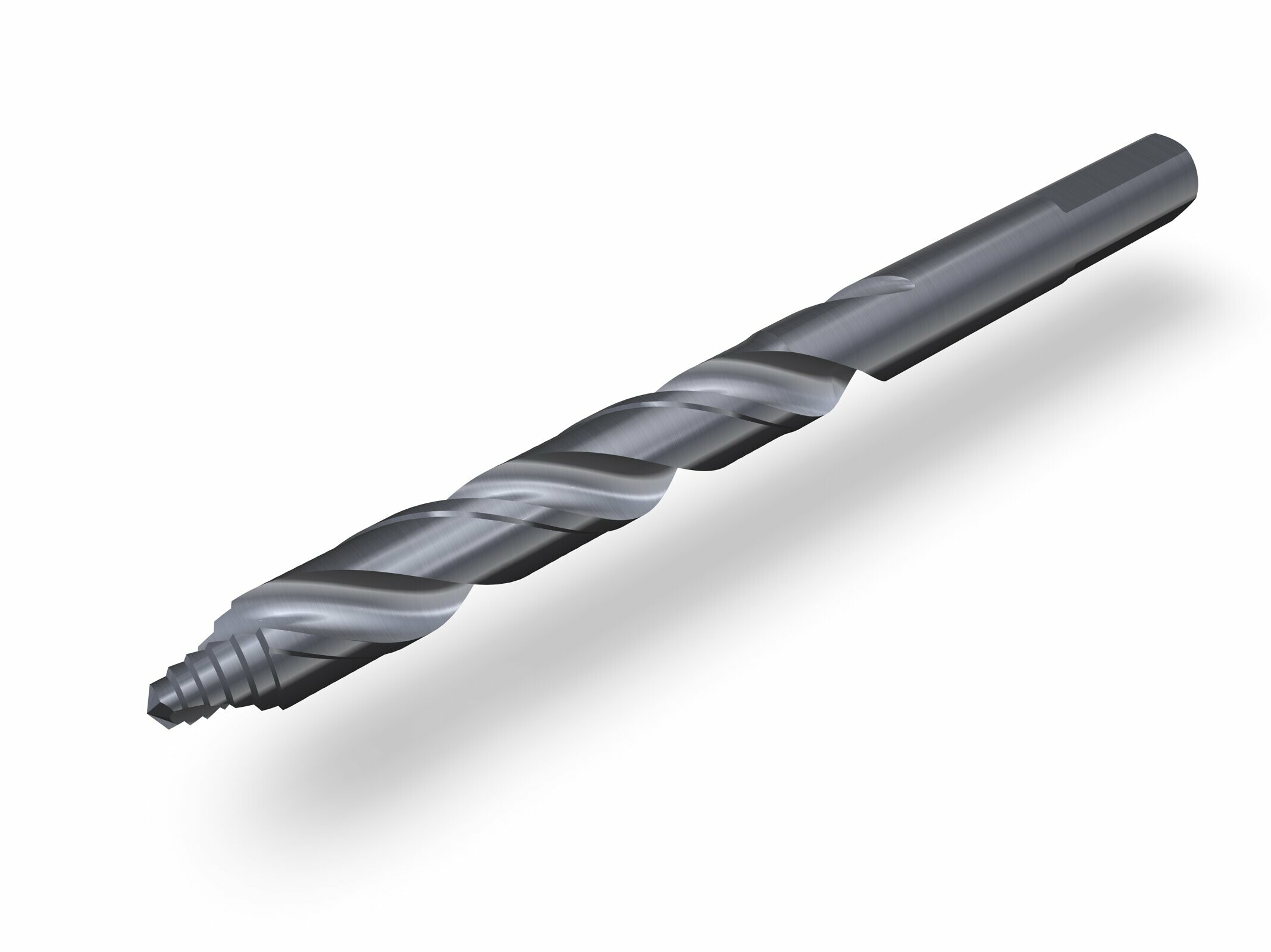

Stufenbohrer

zur Bearbeitung von Aluminium Verbundplatten und Vorbohren der Metall-Unterkonstruktion

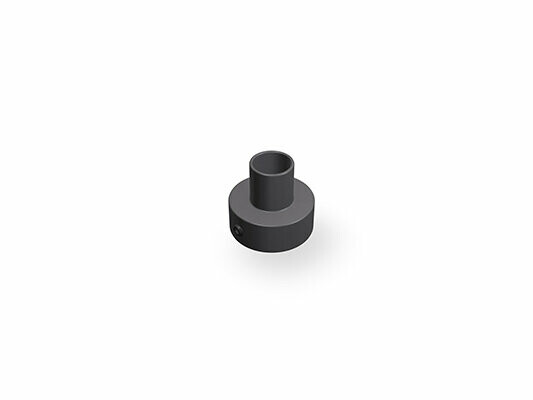

Tiefenanschlag für Stufenbohrer

Ø 9,5 × Ø 5,1 mm

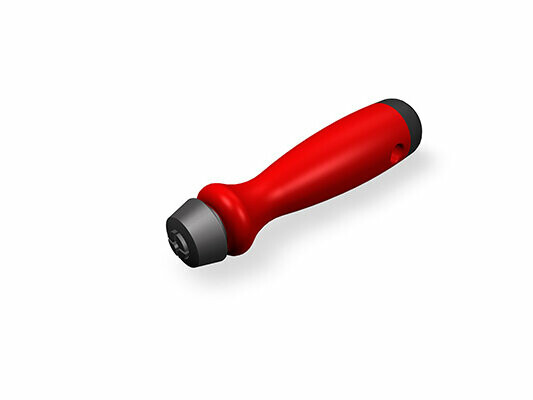

Entgrater Stiel

Für die Direktaufnahme von Klingen Ø 3,2 mm

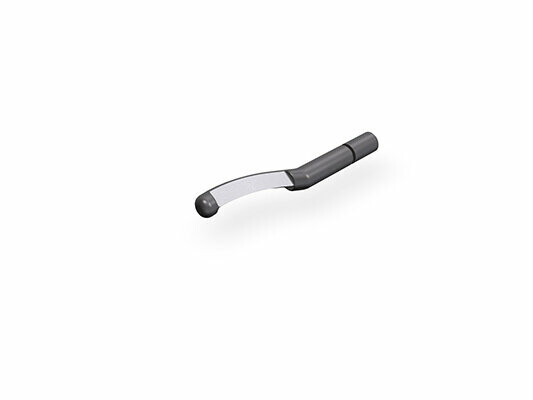

Klingen für Entgrater Stiel

Ø 3,2 mm

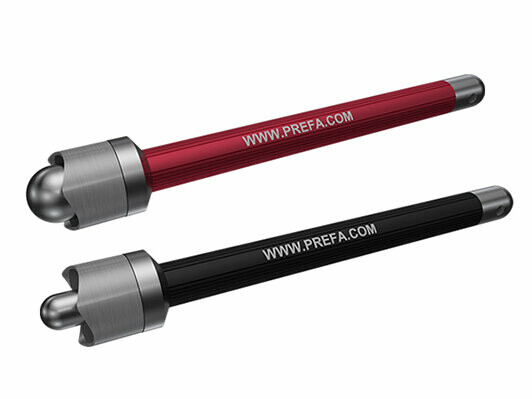

PREFA Folienschneider

Für Fixpunkt Ø 5,1 mm und Gleitpunkt Ø 9,5 mm

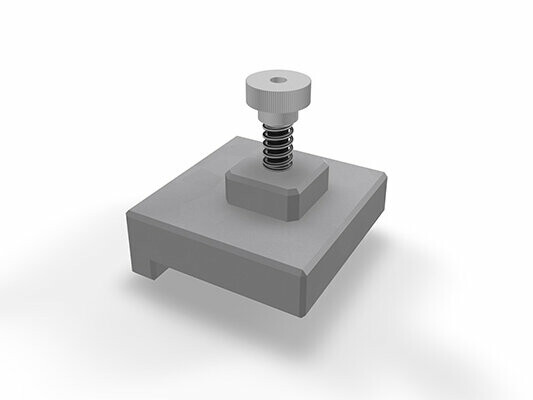

Montagehilfe Verbundplatte

Fugenbreite 8 oder mm für Längs- und Querfuge geeignet

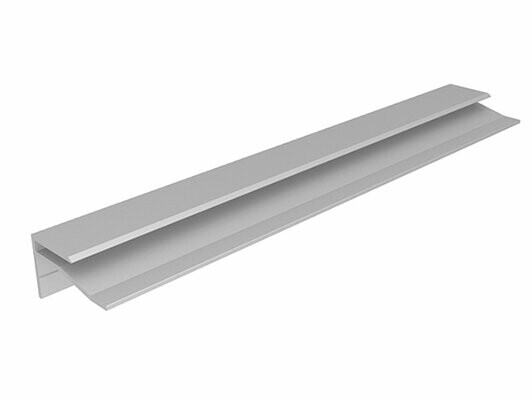

PREFA F-Profil für Verbundplatte

3.000 mm

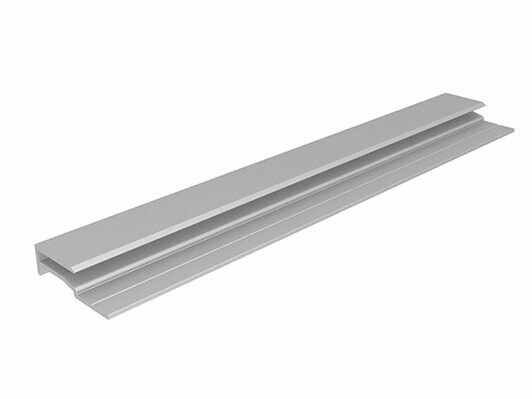

PREFA U-Profil für Verbundplatte

3.000 mm

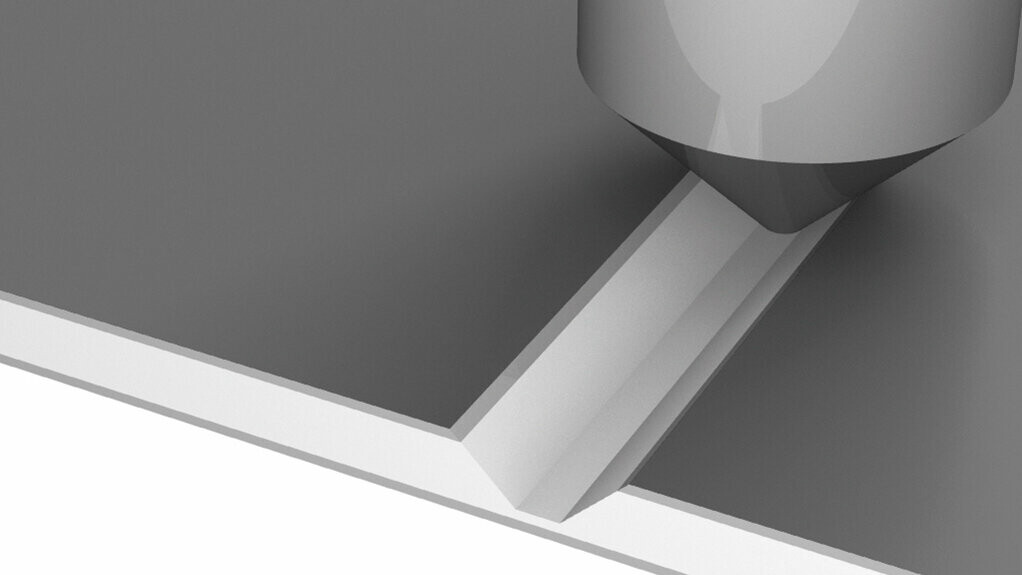

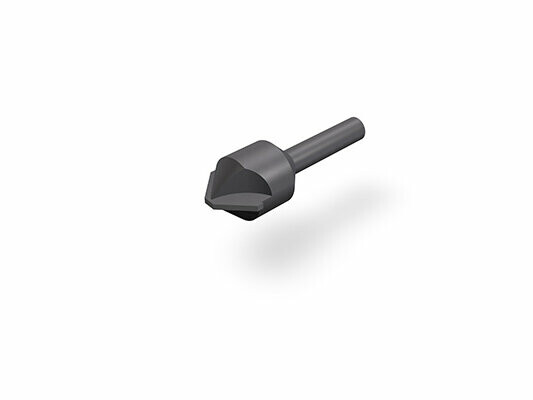

90° V-Nut-Fräser

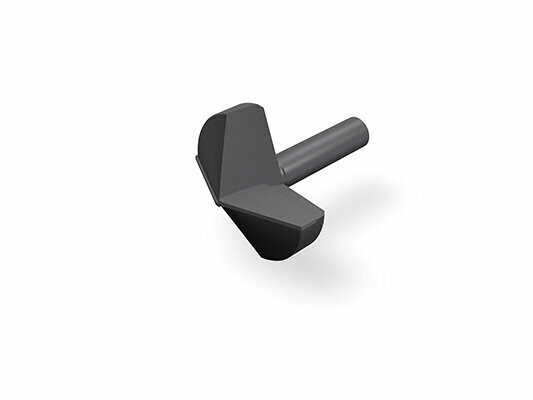

135° V-Nut-Fräser
