Vorteile des PREFA Dachpaneel FX.12
Große Farbvielfalt
in vielen Standardfarben verfügbar
Mehrere Gestaltungsmöglichkeiten
2 Formate (kurz und lang) und variabler Stoßversatz für unregelmäßige Optik
40 Jahre Garantie
Große Farbvielfalt
in vielen Standardfarben verfügbar
Mehrere Gestaltungsmöglichkeiten
2 Formate (kurz und lang) und variabler Stoßversatz für unregelmäßige Optik
40 Jahre Garantie
Einzigartige Optik & hohe Widerstandskraft
Die unregelmäßigen Kantungen erzeugen ein lebendiges Spiel mit Licht und Schatten und versteifen die Paneele zusätzlich.
Schnelle Verlegung
Kann direkt auf der Unterkonstruktion ohne Hafte montiert werden.
100 % kompatibel mit der PREFA Solardachplatte
Einzigartige Optik & hohe Widerstandskraft
Die unregelmäßigen Kantungen erzeugen ein lebendiges Spiel mit Licht und Schatten und versteifen die Paneele zusätzlich.
Schnelle Verlegung
Kann direkt auf der Unterkonstruktion ohne Hafte montiert werden.
100 % kompatibel mit der PREFA Solardachplatte
Macht das Spengler-Leben leichter.

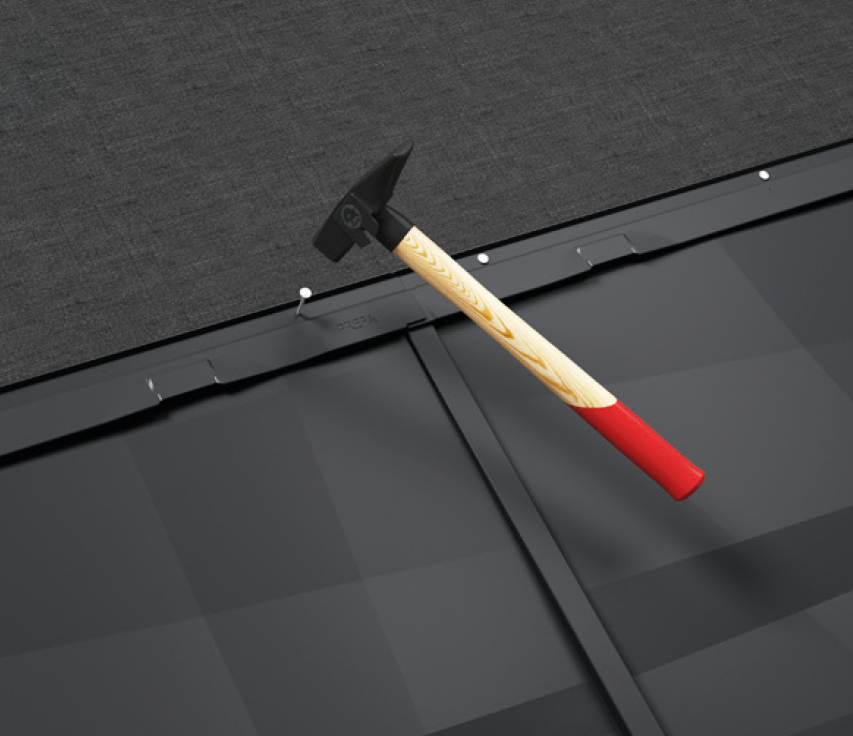

Neben der individuellen Optik bietet FX.12 aber auch viele praktische Vorteile in der Verarbeitung – und wird so allen Anforderungen des modernen, aber auch des traditionellen Spengler-Handwerks gerecht. Aufgrund der direkten Montage an der integrierten Haftleiste ist FX.12 extrem schnell zu montieren. Weiters werden aufgrund des großen Formates nur wenige Platten benötigt, um 1 m² Dachfläche einzudecken.
Experten-Tipp: Der Schalldämmstreifen macht das PREFA Dachpaneel FX.12 leiser.
Aluminiumdächer sind leiser als ihr Ruf. Geräusche werden von jedem Menschen anders wahrgenommen. Um Schallemissionen so gering wie möglich zu halten, verfügt das PREFA Dachpaneel FX.12 über einen Schalldämmstreifen (FD.TEC).
Farbtabelle des PREFA Dachpaneels FX.12
Die Farbpalette des PREFA Dachpaneels FX.12 reicht vom klassischen Ziegelrot über moderne Grauschattierungen bis hin zu Brauntönen. Folgende PREFA Dachfarben stehen Ihnen als Standardfarben zur Verfügung:
Farbübersicht (10)
Farbe |
Bezeichnung |
~ RAL |
|
P.10 braun |
7013 |
|
P.10 anthrazit |
7016 |
|
P.10 schwarz |
9005 |
|
P.10 ziegelrot |
8004 |
|
P.10 oxydrot |
3009 |
|
P.10 moosgrün |
6005 |
|
P.10 hellgrau |
7005 |
|
P.10 nussbraun |
8019 |
|
P.10 dunkelgrau |
7043 |
|
P.10 steingrau |
7031 |
Hinweise
- Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
- Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
- Bei Metallicfarben können Farbdifferenzen auftreten.
- Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
- Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

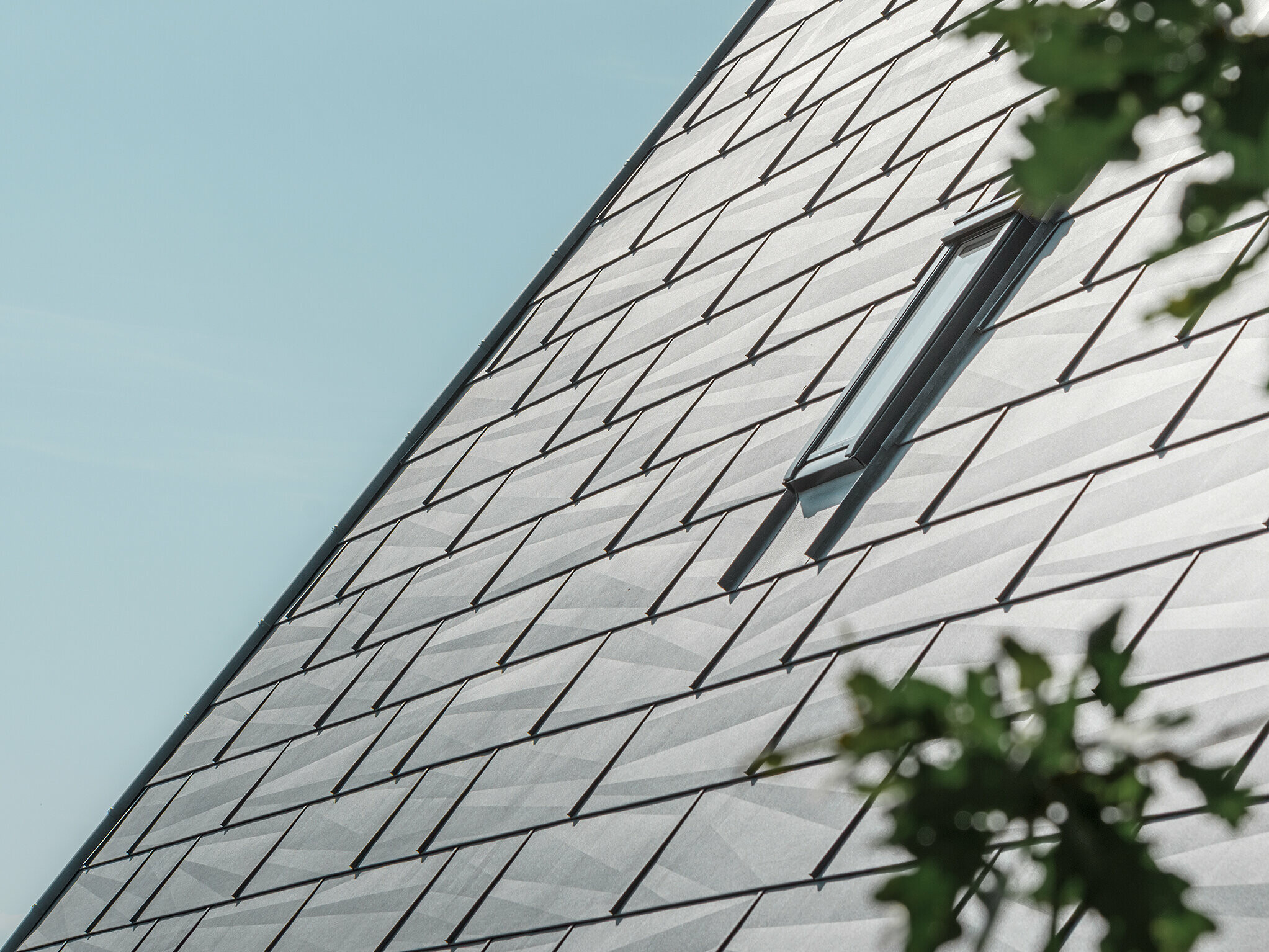

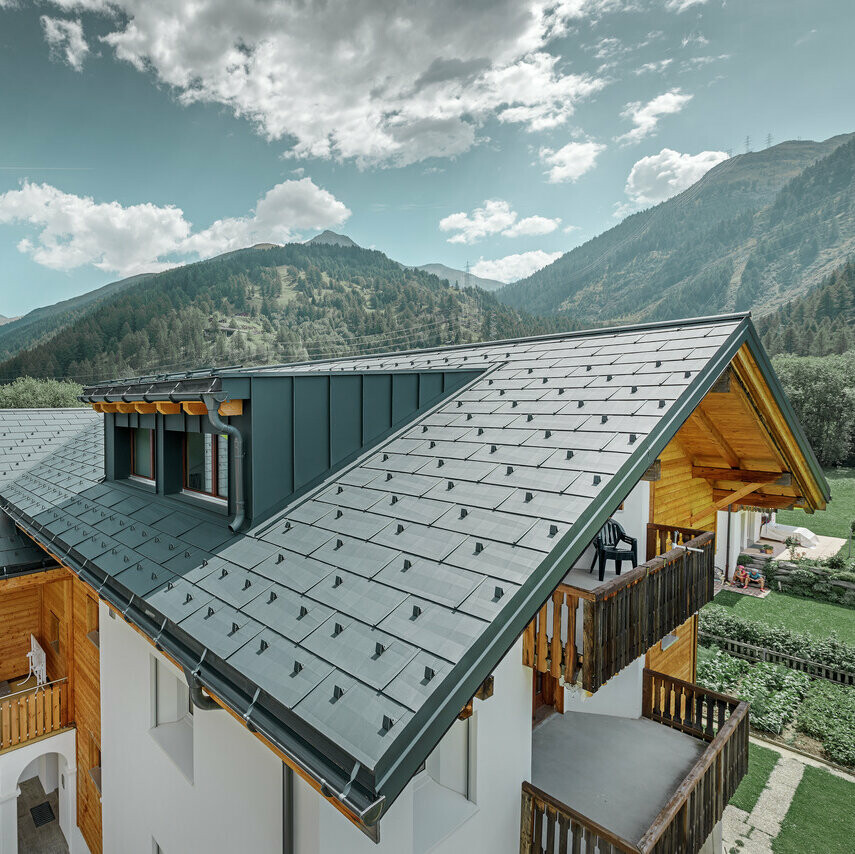

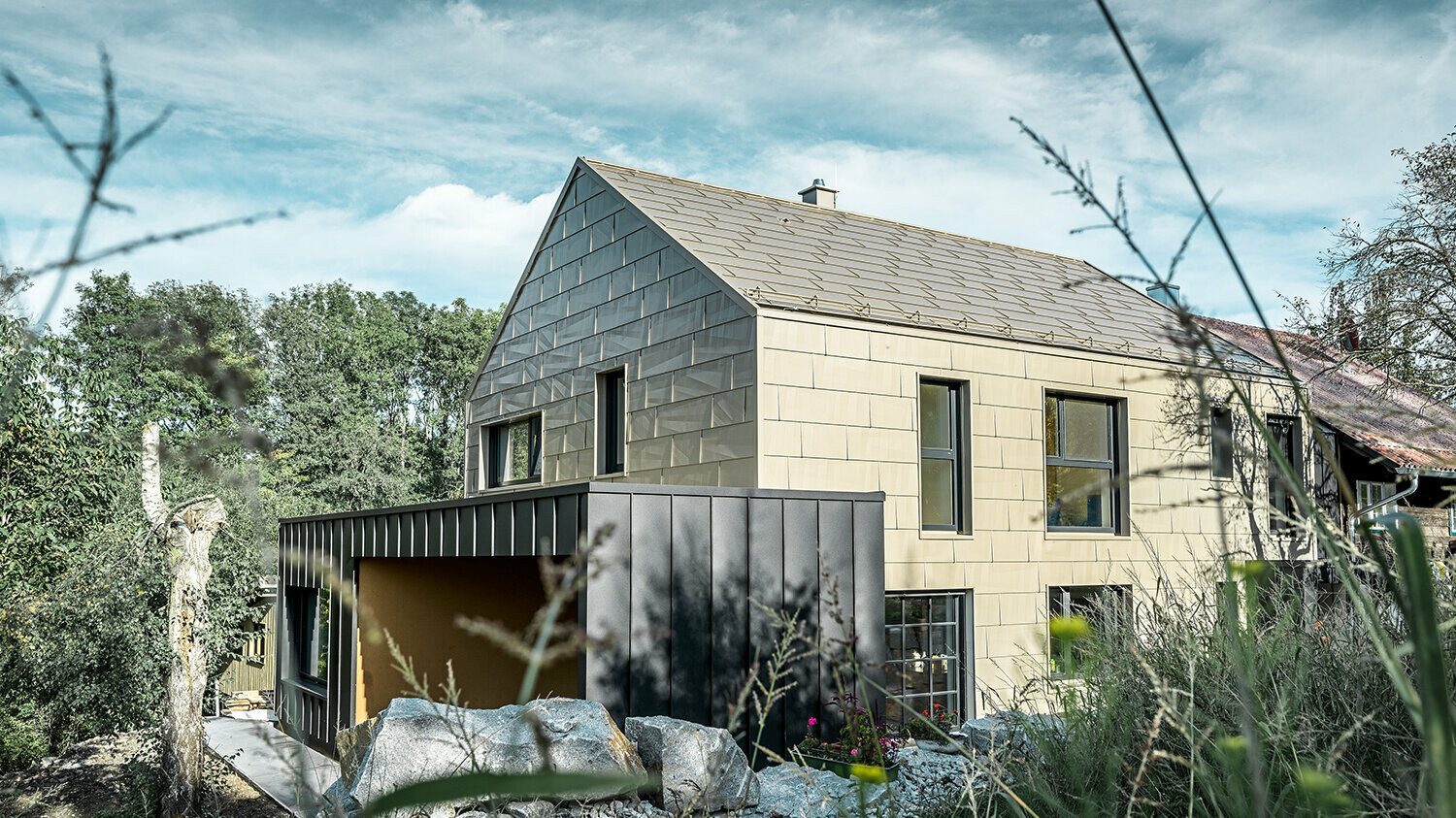

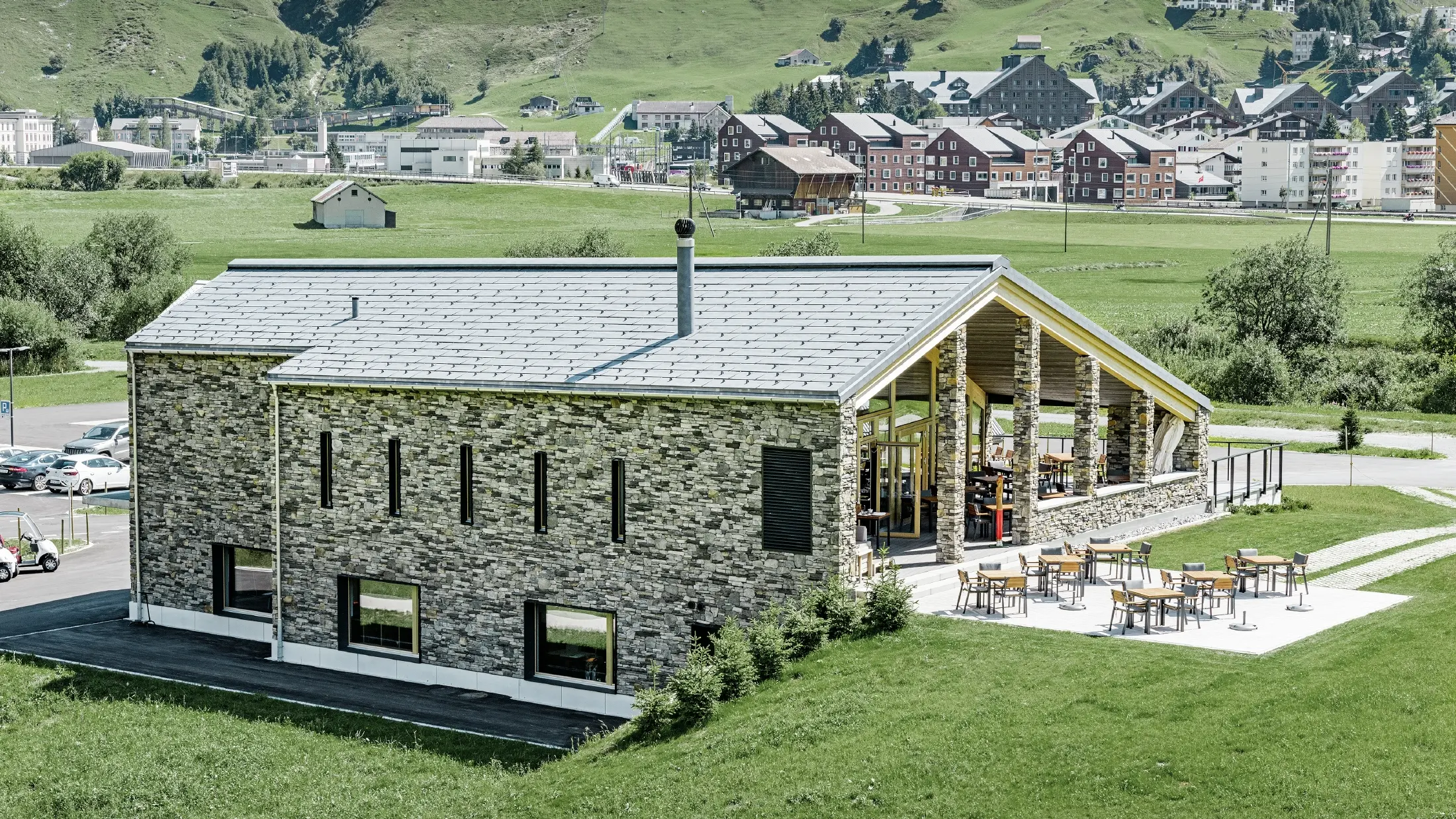

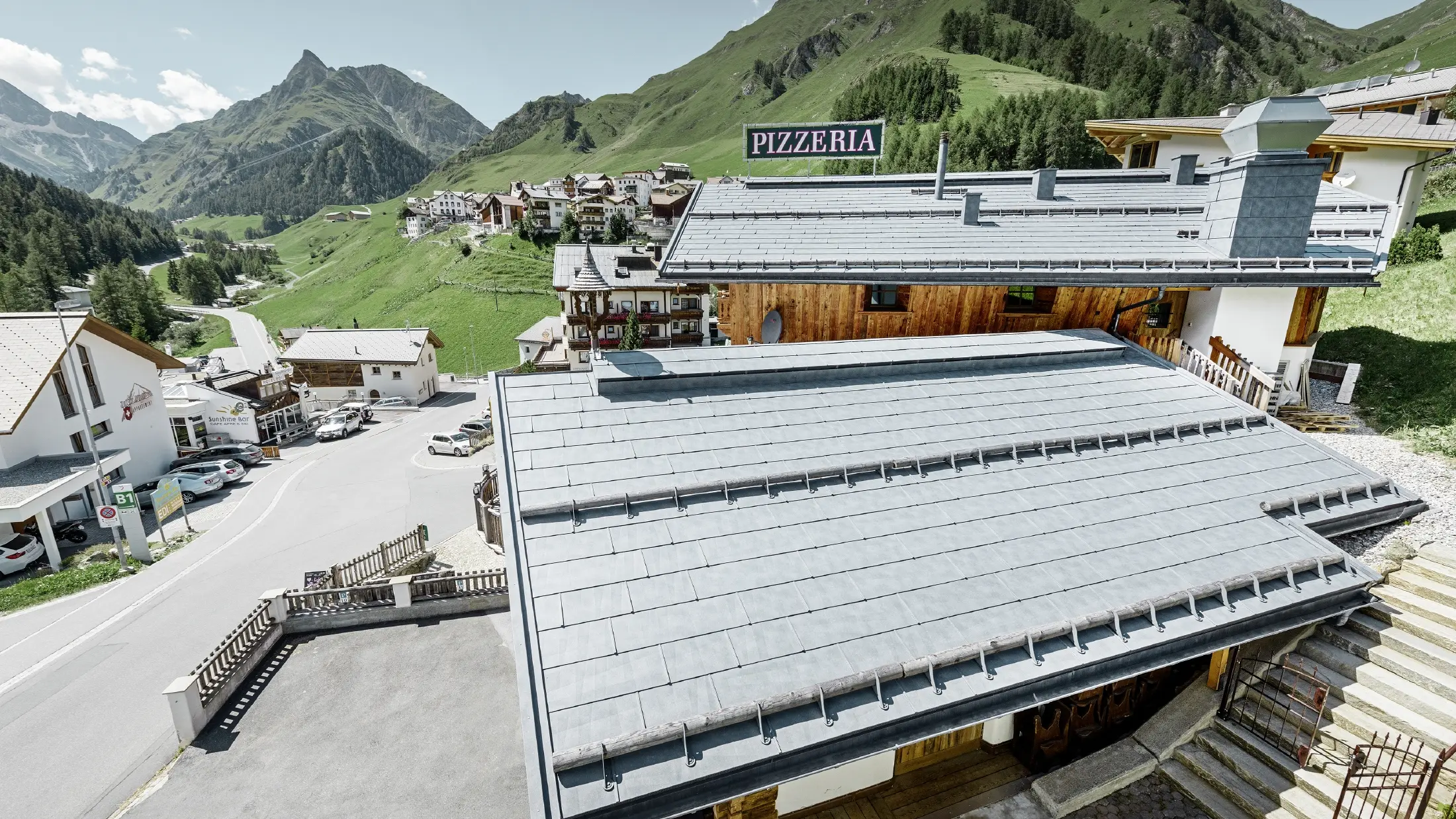

Lassen Sie sich von bereits umgesetzten Referenzobjekten inspirieren.

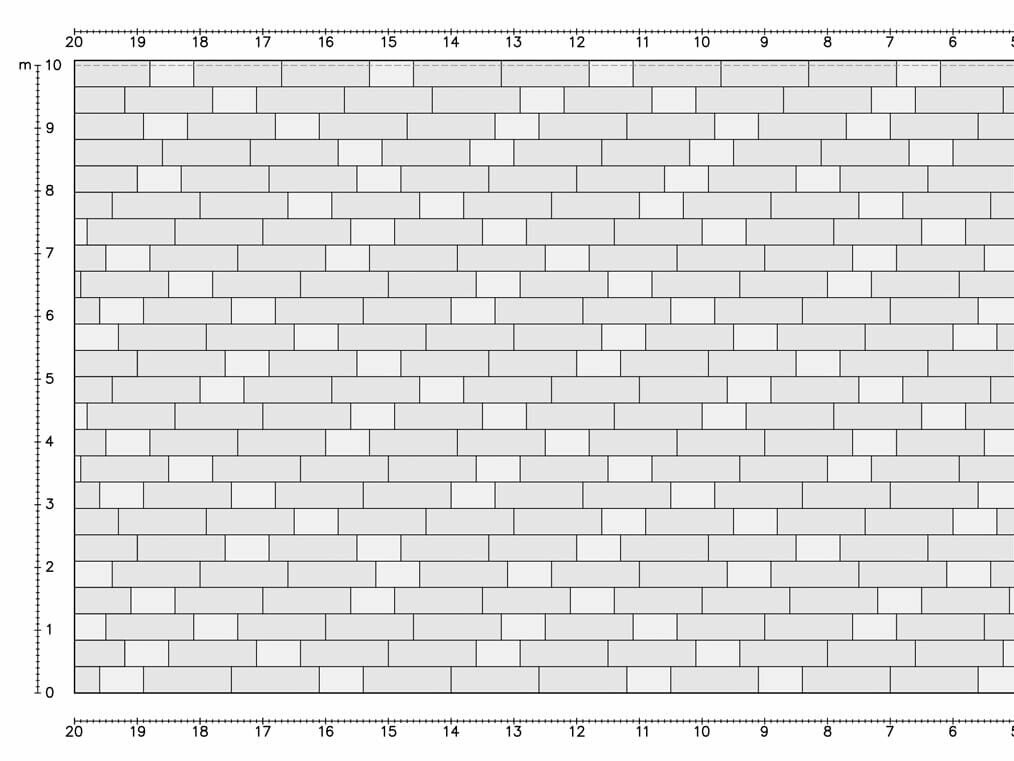

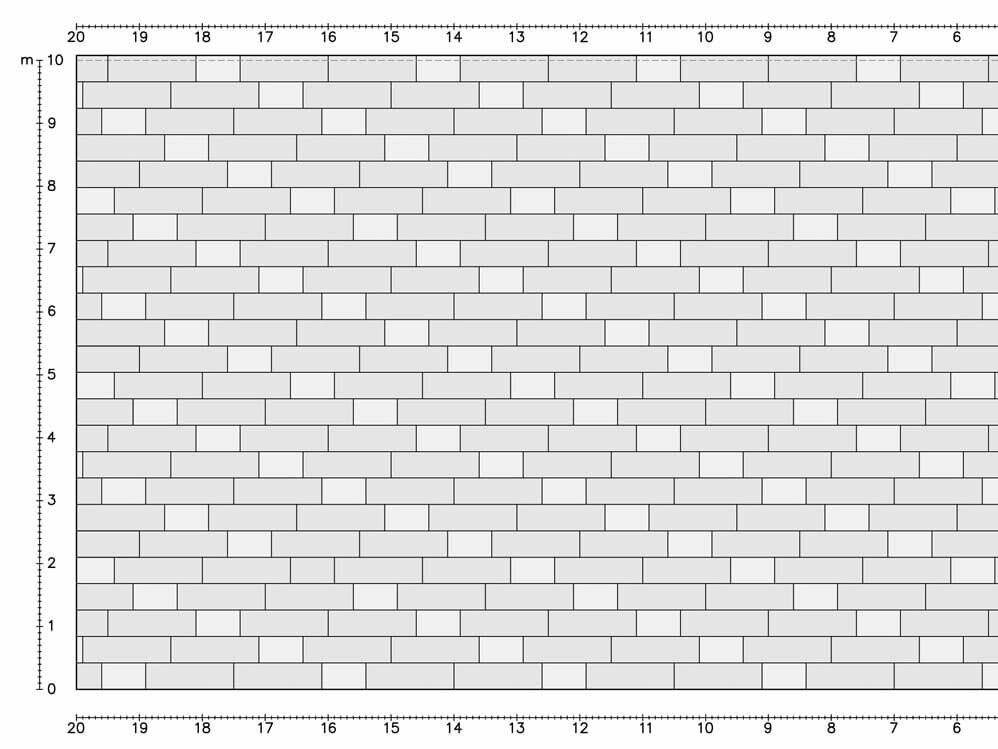

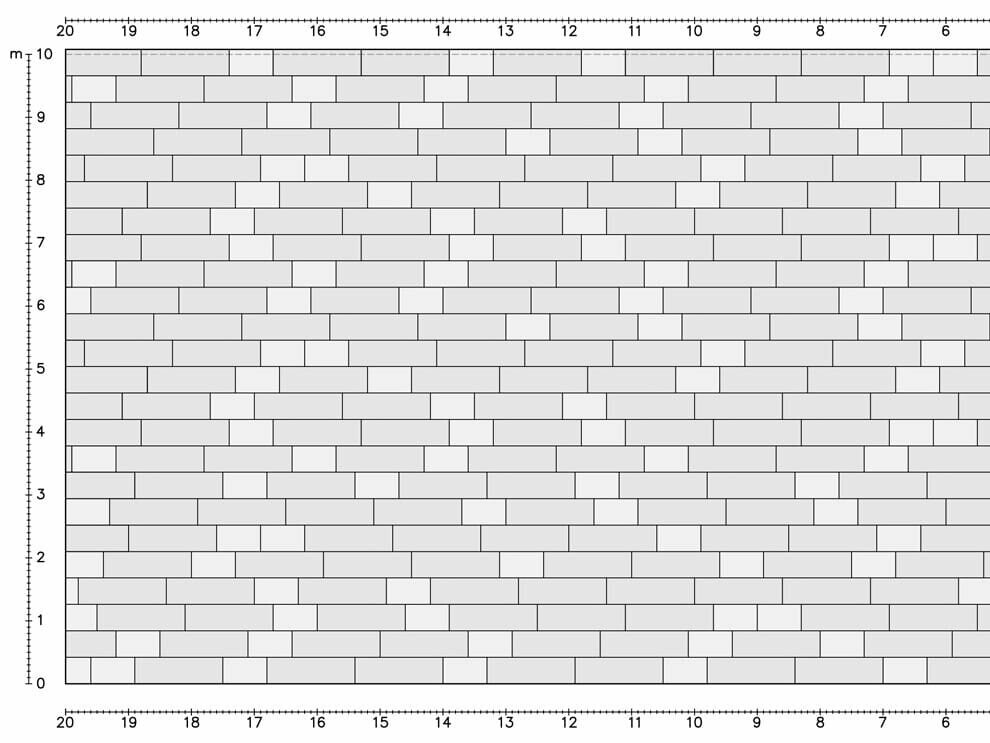

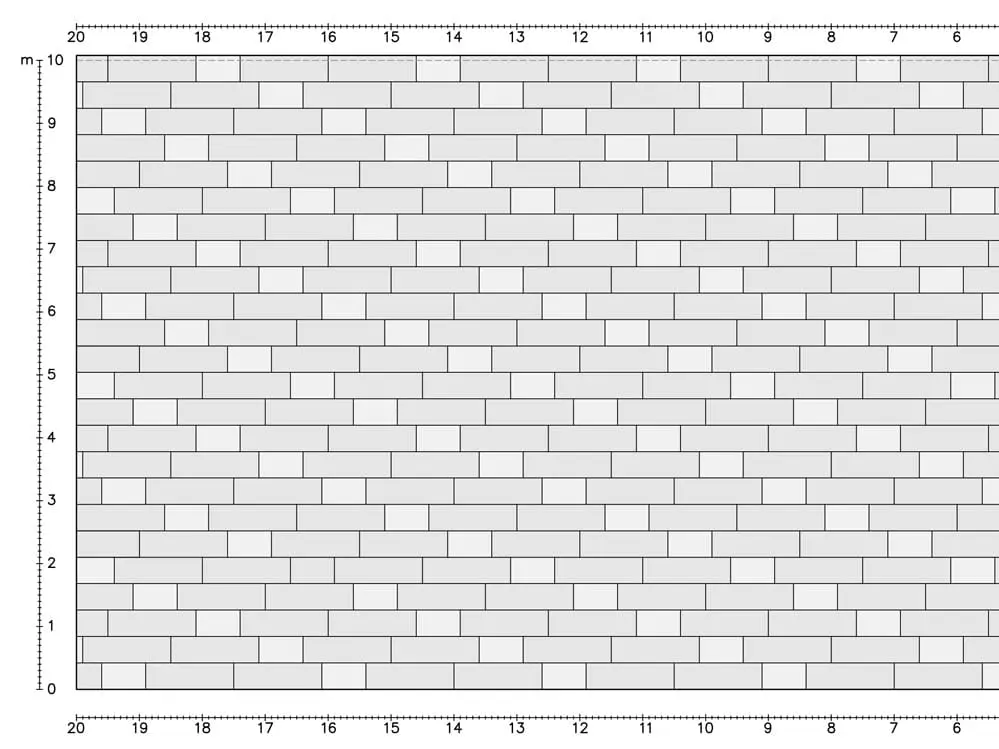

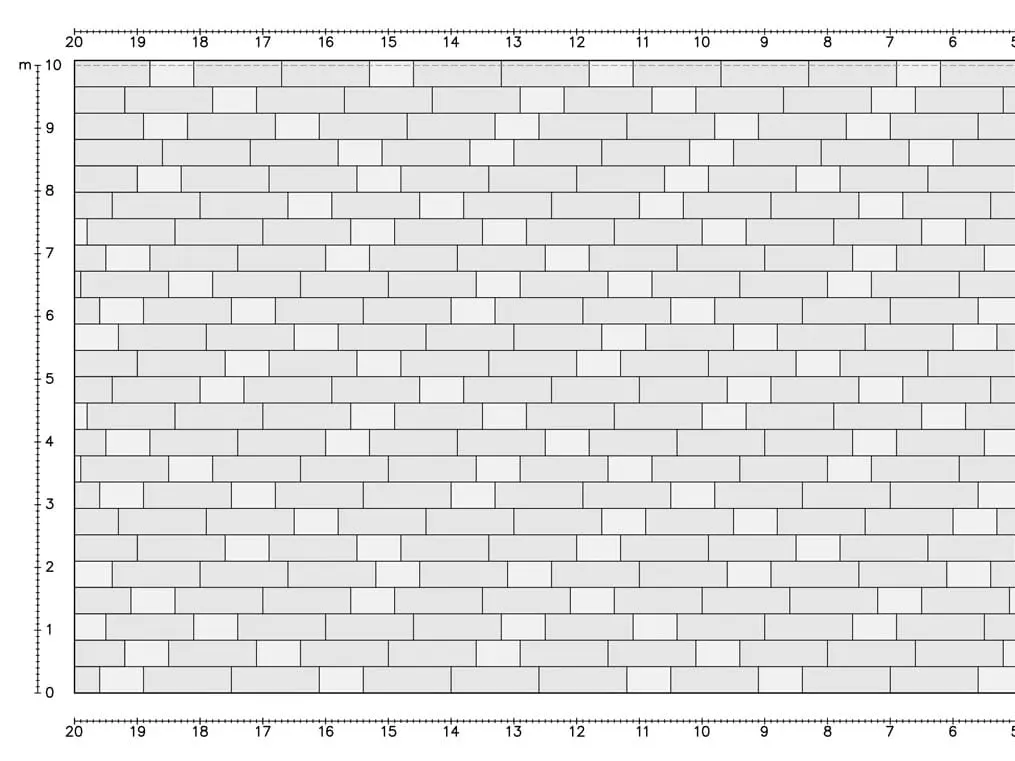

Nicht nur die unregelmäßigen Kantungen und die dadurch entstehenden Lichteffekte sorgen für ein optisches Highlight. Auch durch zwei unterschiedliche Paneelformate (kurz und lang) besteht die Möglichkeit, das Erscheinungsbild des Daches zusätzlich zu prägen. Wir haben für Sie drei Verlegebeispiele für das Dachpaneel FX.12 erarbeitet – es sind natürlich auch weitere Varianten möglich.

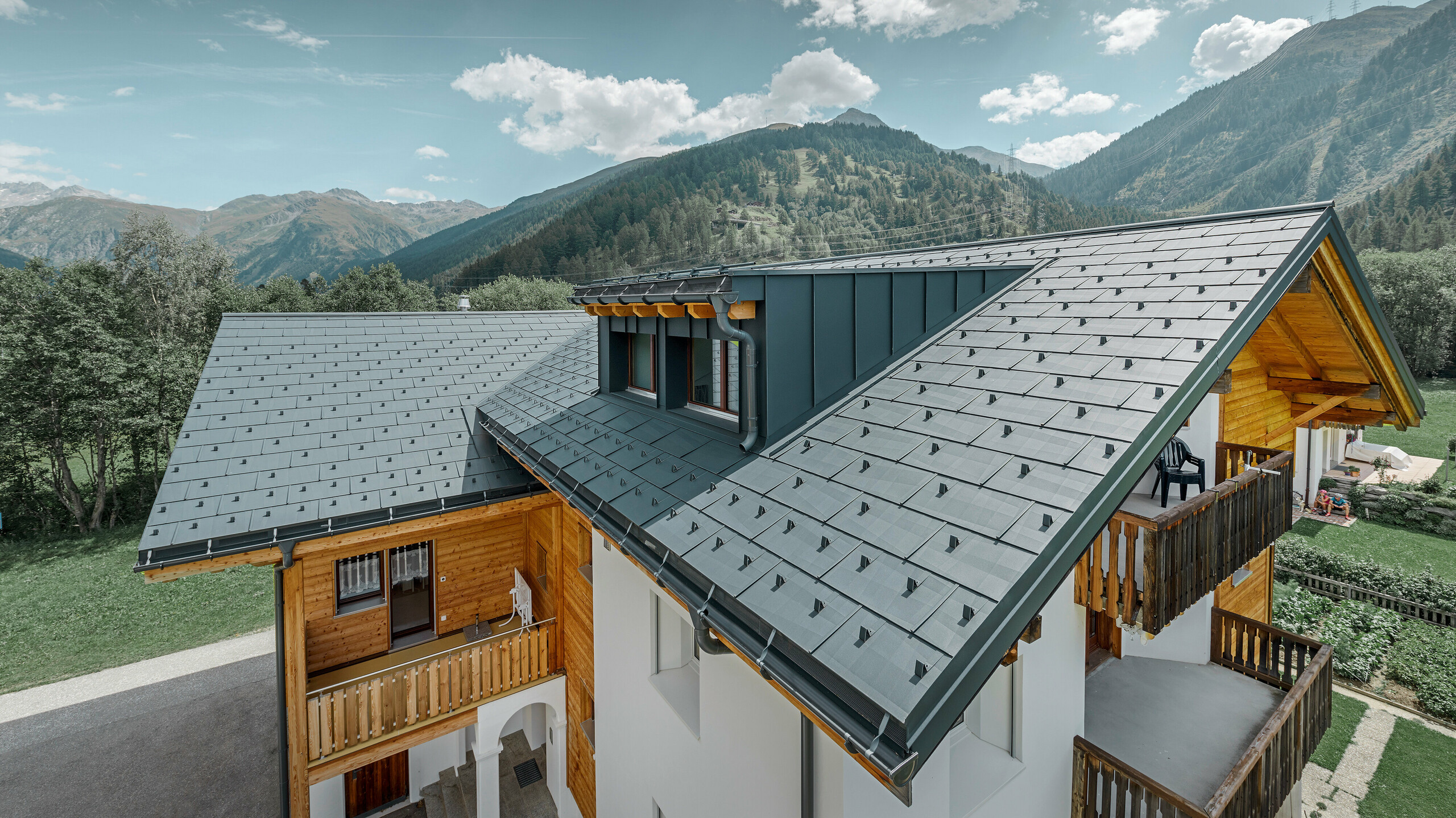

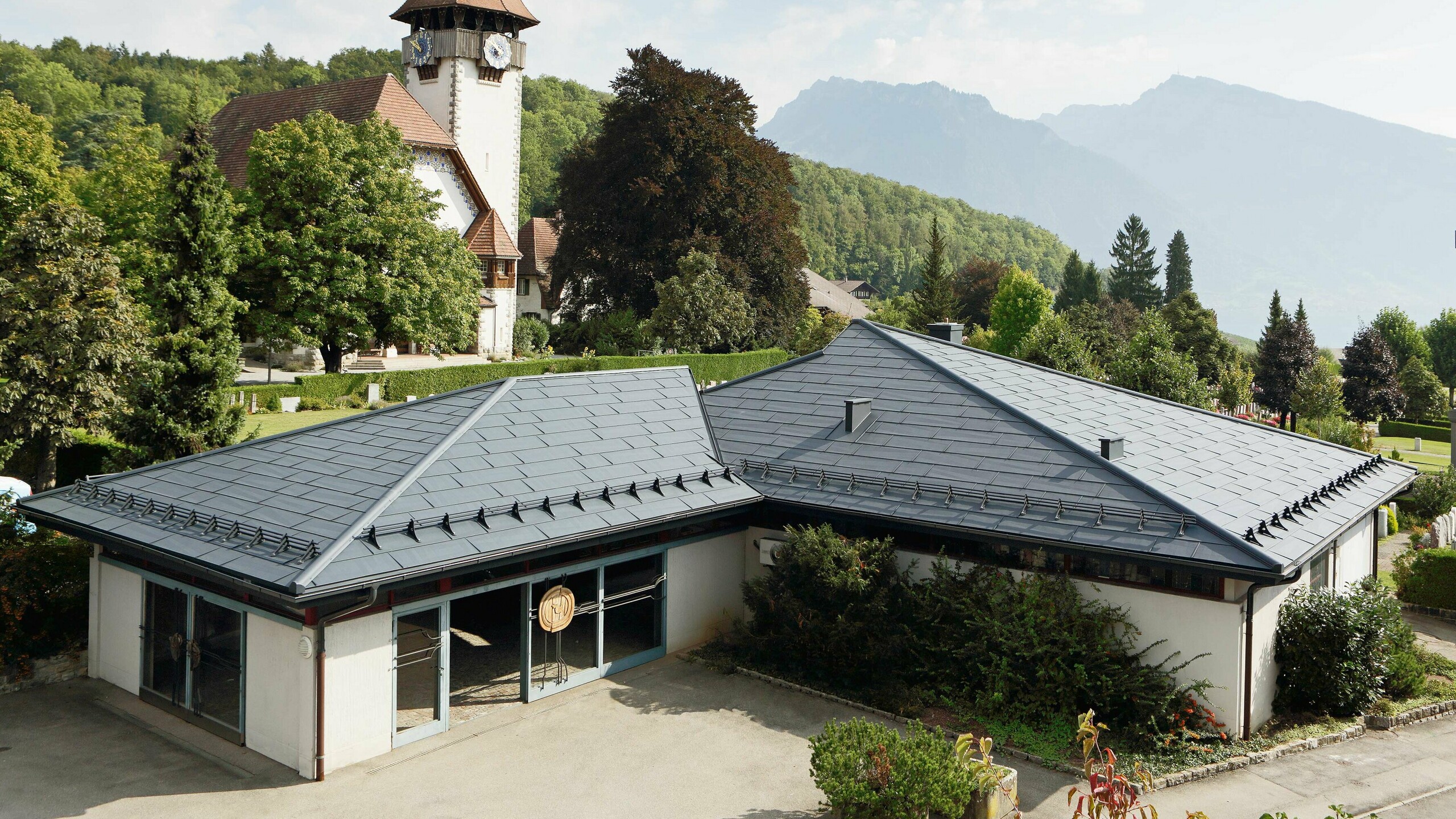

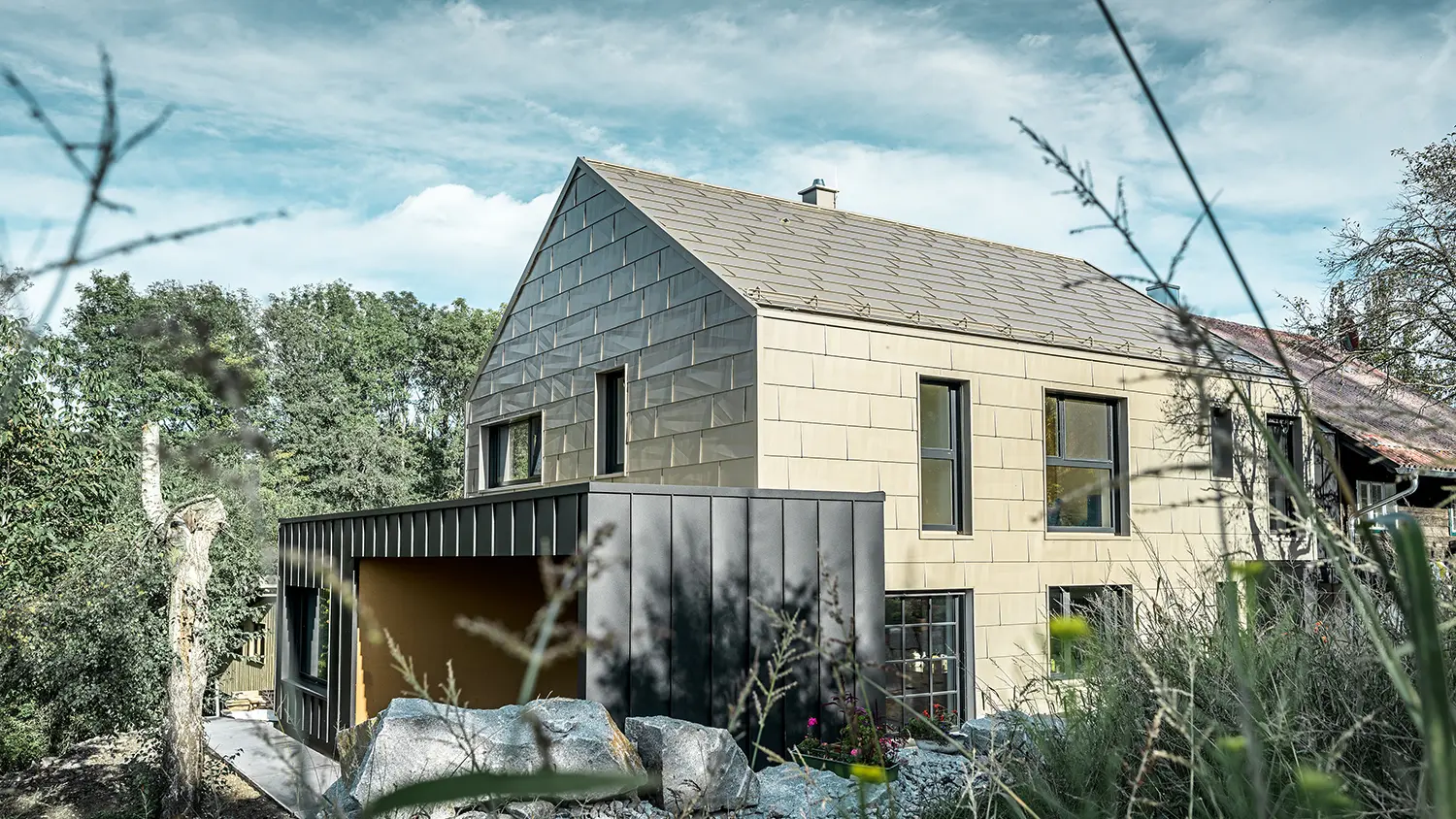

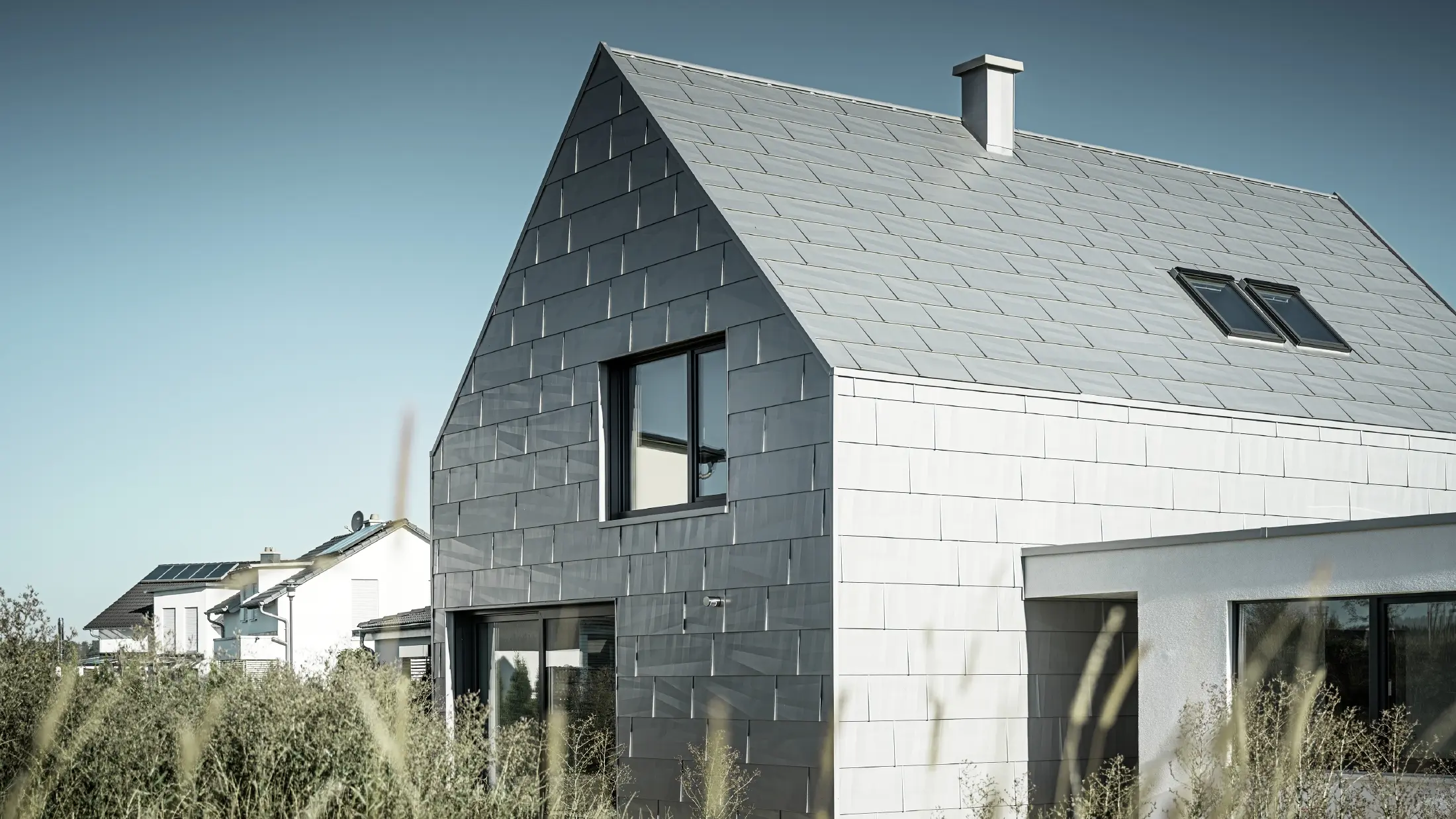

Es ist also egal, ob Sie das Dach neu decken oder Ihr altes Dach sanieren möchten, in unserer Referenzgalerie und Sanierungsgalerie finden Sie viele inspirierende Projekte mit den Dachpaneelen aus Aluminium von PREFA. Einige können Sie auch gleich hier entdecken:

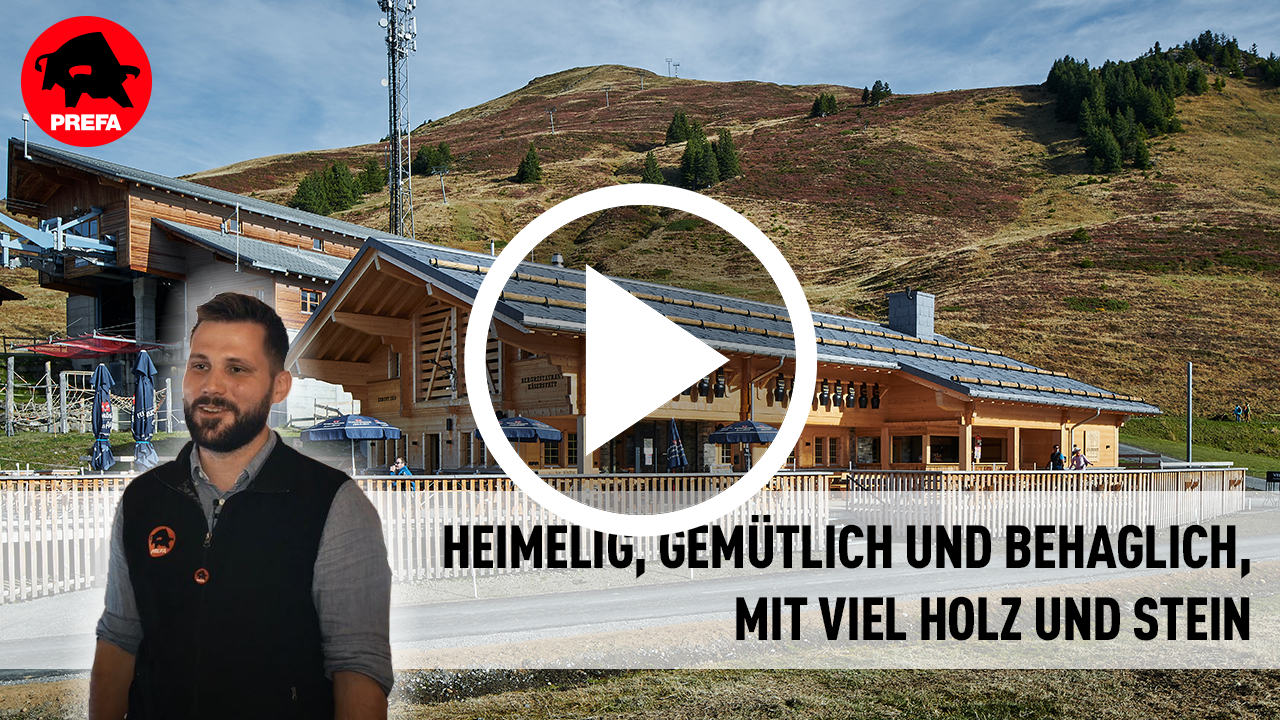

Mit viel Holz und Stein wurde das Hotel Reuti und das Bergrestaurant Käserstatt gebaut. Für den Geschäftsführer, der Bergbahnen Meiringen-Hasliberg, Hanspeter Wenger sind diese zwei Neubauten in der Region besonders wichtig und beauftragte dafür das Architekturbüro Amstutz Abplanalp Birri aus Meiringen und den Architekten Jost Zumstein. Die hochwertigen PREFA Produkte können diesen Bedingungen standhalten und das Gebäude vor Schäden schützen.
Am Käserstatt, auf 1850 Metern über Meer, liegt manchmal bis zu drei Meter Schnee und die Windstärken erreichen bis zu 150 Stundenkilometer.
Haben Sie noch Fragen zum PREFA Dachpaneel FX.12?
Es wäre zu einfach, wenn wir Ihnen hier einen Gesamtpreis angeben könnten oder Ihnen sagen könnten, eine Dachplatte oder eine Fassadenschindel kostet xy €. So einfach ist es leider nicht, denn bei einem PREFA Dach oder einer PREFA Fassade bedarf es einer sorgfältigen Kalkulation durch unsere Fachverleger.
Metalldächer sind laut Norm ÖVE/ÖNORM EN 62305-3 als natürlicher Bestandteil des Blitzschutzsystems definiert. PREFA Glattbanddeckungen sind somit als natürlicher Bestandteil der Fangeinrichtung und PREFA Kleinformate als natürliche Ableitungseinrichtung des Blitzschutzsystems (Anbringung einer zusätzlichen Fangeinrichtung und Anklemmen an die Erdung) zulässig.
PREFA Dachplatten, Dachschindeln und Dachrauten, Dachpaneele FX.12 eignen sich aufgrund ihres geringen Gewichtes hervorragend zur Überdeckung von bestehenden Altdächern. Die Montage auf die bestehende Dachsubstanz wie zum Beispiel Bitumenschindeln und Bitumenbahnen kann schnell durchgeführt werden. Voraussetzung für eine mögliche Überdeckung sind eine intakte Unterkonstruktion, die richtige Dachneigung und die Voraussetzungen der bauphysikalischen Grundlagen!
Kleine Hagelkörner können einem PREFA Dach mit Stuccooberfläche nichts anhaben. Bei Hagel mit extremen Korngrößen ist eine funktionelle Beschädigung des Daches, wie bei allen Dachbaustoffen, nicht auszuschließen. Das Durchschlagen der PREFA – Bedachung ist jedoch selbst bei extremsten Hagelbedingungen mit an Sicherheit grenzender Wahrscheinlichkeit auszuschließen.
Technische Informationen
Material |
beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung |
|---|---|
Abmessungen |
700×420 mm in verlegter Fläche (3,4 Stk./m²) |
Gewicht |
ca. 2,4–2,5 kg/m² |
Mindestdachneigung |
17° (ca. 31 %) |
Unterkonstruktion und Trennlage* |
Auf Vollschalung (mind. 24 mm); von 17 bis 25° ist eine Bitumentrennlage erforderlich; ab einer Schneeregellast von 3,25 kN/m² oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich. * Länderspezifische Normen und Fachregeln beachten. |
Basisbefestigung |
direkt |
PREFA Aluminiumdächer werden mit belüfteter Unterkonstruktion ausgeführt, dabei sind die Dacheindeckung und die Wärmedämmschicht durch einen belüfteten Zwischenraum getrennt. Dadurch kann z. B. entstandenes Kondenswasser wieder abtransportiert werden.
Meist wird die Dachhaut belüftet, wie in dem ersten Bild zu sehen ist. Es kann aber auch der ganze Dachbodenraum durchlüftet sein (zweites Bild).
Planung & Anwendung
Hier finden unsere Spengler und Architekten Ausschreibungstexte sowie Details zum PREFA Dachpaneel FX.12 als Download. Die Verlegeanleitungen und Verlegetipps fürs Dach, den Planungsleitfaden, den Erhebungsbogen Dach sowie zahlreiche Verlegevideos zu den Paneelen finden unsere Verlegepartner im Servicebereich. (Nur für Partnerbetriebe – halten Sie bitte Ihre Zugangsdaten bereit. Sie haben noch keine Zugangsdaten? Dann wenden Sie sich an Ihren zuständigen Gebietsverkaufsleiter.)
Hinweis speziell für unsere Architektur- und Planungsbüros: 3D- und BIM-Daten sowie Texturen unserer Produkte finden Sie zudem hier: digital planen
Zubehör
Im Anschluss finden Sie eine Liste mit dem passenden Zubehör zum PREFA Dachpaneel FX.12 – vom Ortgangblech und Jet-Lüfter bis zu Dachsicherheitsprodukten wie Schneestopper und Laufsteg. Die farblich passenden Dachrinnen und Ablaufrohre finden Sie unter „Dachentwässerung“. Auch Fassadensysteme, Hochwasserschutz oder Photovoltaik-Produkte zählen zum PREFA Sortiment.
Eine vollständige und detaillierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste oder dem PREFA Webshop (nur für Verarbeiter-Betriebe).
Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16
1800 × 158 × 1,00 mm, vorgelocht
Jet-Lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer
Jet-Lüfter-Vorkopf
-
Grat- und Firstreiter
500 × 1,00 mm
Gratreitervorkopf
-
Ortgangstreifen
95 × 2.000 × 0,70 mm, mit Haftstreifen
Sicherheitskehle
3.000 mm, mit Doppelfalz gekantet
Vogelschutzgitter
125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm
Lüftungsband
mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm
Einlaufblech
230 × 2.000 × 0,70 mm

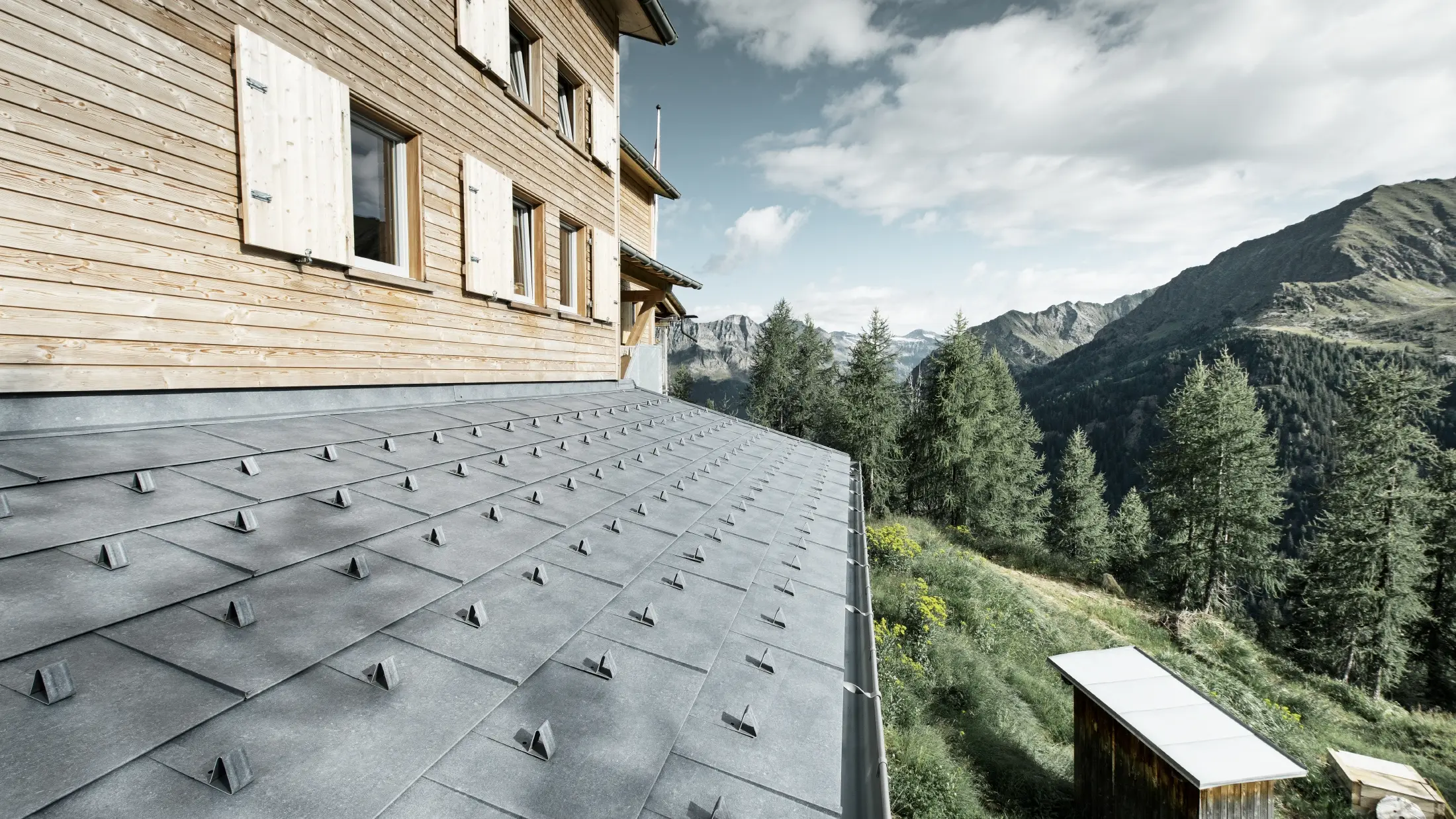

Schneestopper für R.16, FX.12 und DS.19
-
Haken für Schneerechensystem
mit 3 Durchzügen
Haken XL für Schneerechensystem
mit 5 Durchzügen, optimal für PV-Aufdachanlagen
Einlegprofil
3.000 mm; 25/25
Eiskralle
passend für Einlegprofil
Abschluss für Schneerechensystem
für Einlegeprofil
Abschluss XL für Schneerechensystem
für Einlegeprofil
Gebirgsschneefangstütze
für Rundholz Ø 140 mm
Solarhalter mit Abdeckkappe
Länge: 260 mm
Solarhalter Sunny
zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen
Solarhalter Fix
Fixe Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.
Solarhalter Vario
Variable Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.
Einzeltritt
verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A
Laufstegstütze auf einem Fußteil
250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A
Laufstegstütze auf zwei Fußteilen
360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B
Laufsteg
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B
Laufstegverbinder
-
Sicherheitsdachhaken
nach EN 517 – B
Sicherheitsdachhaken auf Fußteilen
nach EN 517 – B

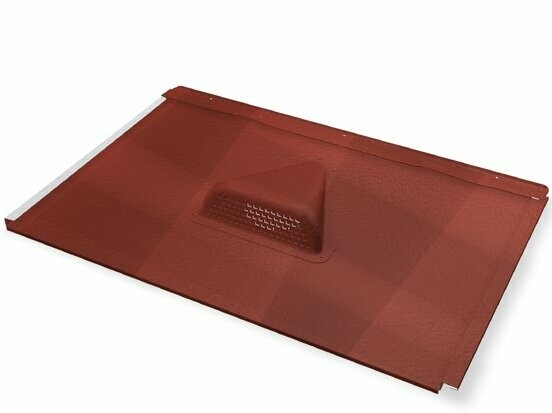

Froschmaulluke für Dachpaneel FX.12 (klein)
700 x 420 mm, Lüftungsquerschnitt: ca. 30 cm²

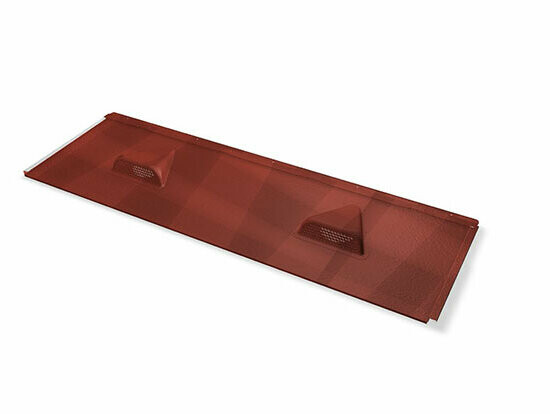

Froschmaulluke für Dachpaneel FX.12 (groß)
1.400 x 420 mm, Lüftungsquerschnitt: ca. 60 cm²
Froschmaullukenhaube
Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²
Entlüftungshaube
Ø 100 mm, ab 12° Dachneigung
Entlüftungsrohr
Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung
Faltmanschette 100
Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen
Einfassungsplatte für R.16 und FX.12
für Rohrdurchführungen von Ø 80-125 mm und Dachneigungen von 17°-52°
Einfassungsplatte zum Einfalzen
Dachneigung von 12° - 52°, Ø 80 - 125 mm
Universaleinfassung 2-teilig
Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm
Unterlagsplatte
Länge: 540 mm, Breite: 125 mm
Einfassung Vario
Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°
Dachluke
-
Fenstereinfassungen für Roto & Roto-Q-Serie
in vielen Abmessungen verfügbar
Fenstereinfassungen für Velux
in vielen Abmessungen verfügbar
Kaminhut
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Dachleitungshalter für Blitzschutzdraht
Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :
Spezialkleberset
Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
