Charaktervolle Dächer mit bekanntem Muster gelingen mit der PREFA Dachraute. Sie lässt eine althergebrachte und bewährte Dachoptik wieder hochleben, jedoch mit einer ganz neuen und modernen Definition. Modern ist auch das Material: Das 0,7 mm starke Coil-Coating-beschichtete Aluminium sorgt für höchste Langlebigkeit und extreme Witterungsbeständigkeit. Für einen problemlosen Einsatz bei Neueindeckungen und Sanierungen sorgen das perfekt abgestimmte Komplettsystem, das niedrige Gewicht und die bewährte Falz-in-Falz-Verlegetechnik.
Vorteile der PREFA Dachrauten 44 × 44
Große Farbvielfalt
in vielen Standardfarben verfügbar
40 Jahre Garantie
Neues Montagesystem
rasche Verlegung durch integrierte Haftleiste (Befestigungsleiste, ohne Hafte) möglich und bereits ab einer Dachneigung von 12 Grad einsetzbar
Bewährte Optik
traditionelle Form mit modernen Akzenten
Große Farbvielfalt
in vielen Standardfarben verfügbar
40 Jahre Garantie
Neues Montagesystem
rasche Verlegung durch integrierte Haftleiste (Befestigungsleiste, ohne Hafte) möglich und bereits ab einer Dachneigung von 12 Grad einsetzbar
Bewährte Optik
traditionelle Form mit modernen Akzenten
Farbtabelle der Dachraute 44 × 44
Das Farbsortiment der Dachraute reicht von klassischem Rot über modernes Grau und dunkle Töne wie etwa Anthrazit – die dezent an Schieferplatten erinnern – bis hin zu natürlichen Brauntönen. Folgende PREFA Dachfarben stehen Ihnen als Standardfarben zur Verfügung:
Farbübersicht (11)
Farbe |
Bezeichnung |
~ RAL |
|
P.10 braun |
7013 |
|
P.10 anthrazit |
7016 |
|
P.10 schwarz |
9005 |
|
P.10 ziegelrot |
8004 |
|
P.10 oxydrot |
3009 |
|
P.10 moosgrün |
6005 |
|
P.10 hellgrau |
7005 |
|
P.10 nussbraun |
8019 |
|
P.10 dunkelgrau |
7043 |
|
P.10 Prefabronze |
7048 |
|
P.10 steingrau |
7031 |
Hinweise
- Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
- Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind bei PREFA Siding die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Prefabronze, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
- Bei Metallicfarben können Farbdifferenzen auftreten.
- Bänder & Bleche Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung.
- Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

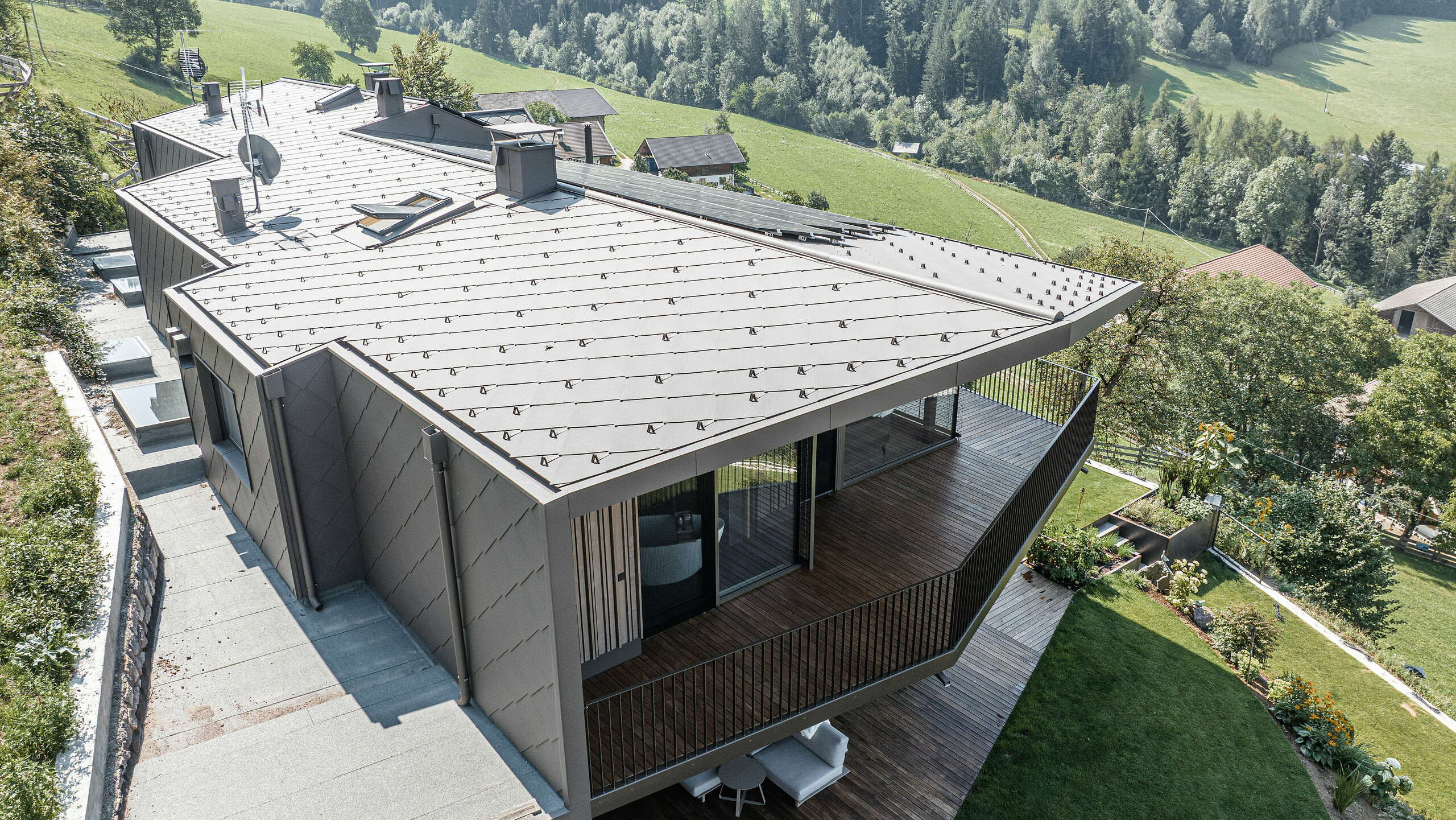

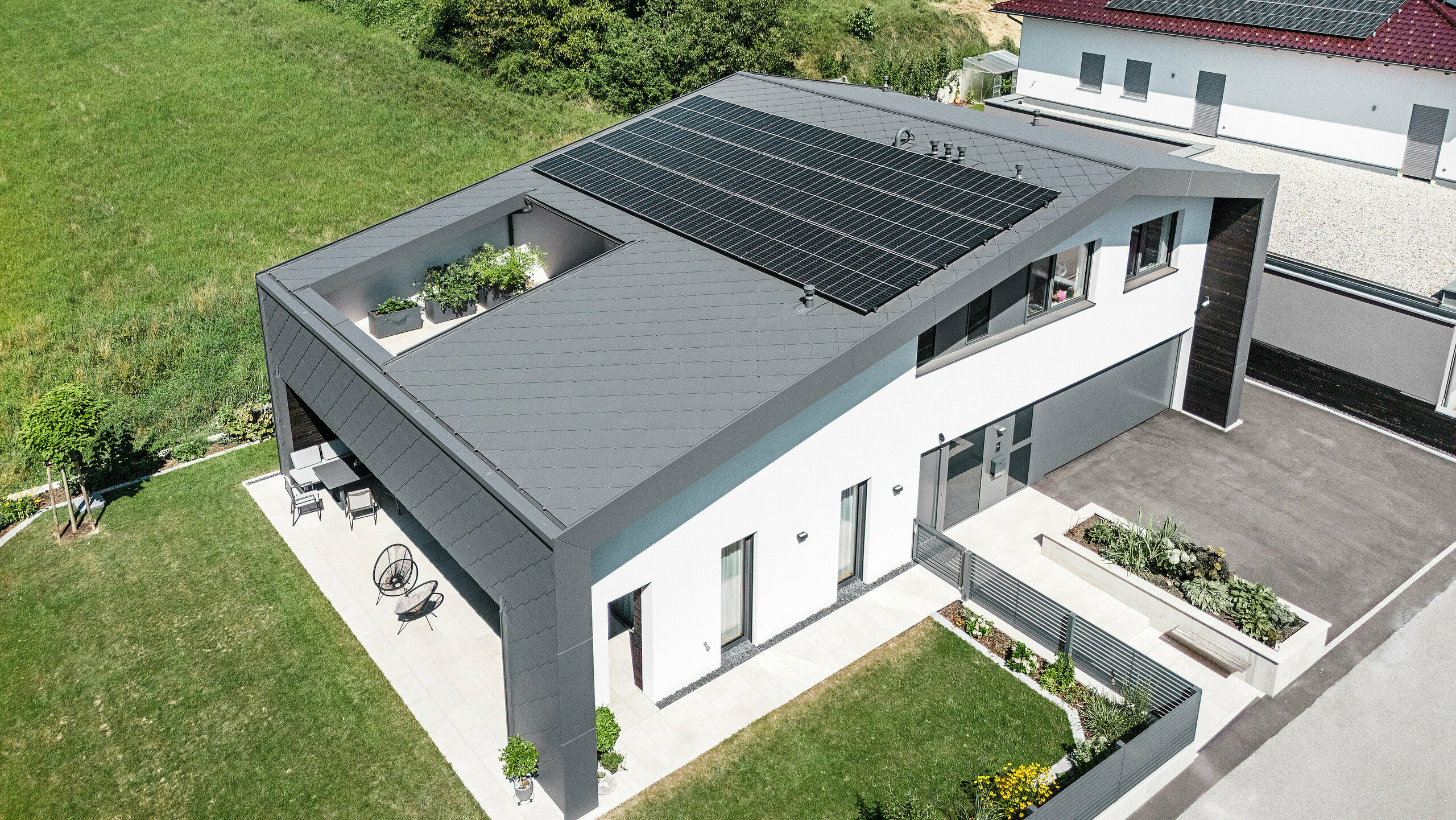

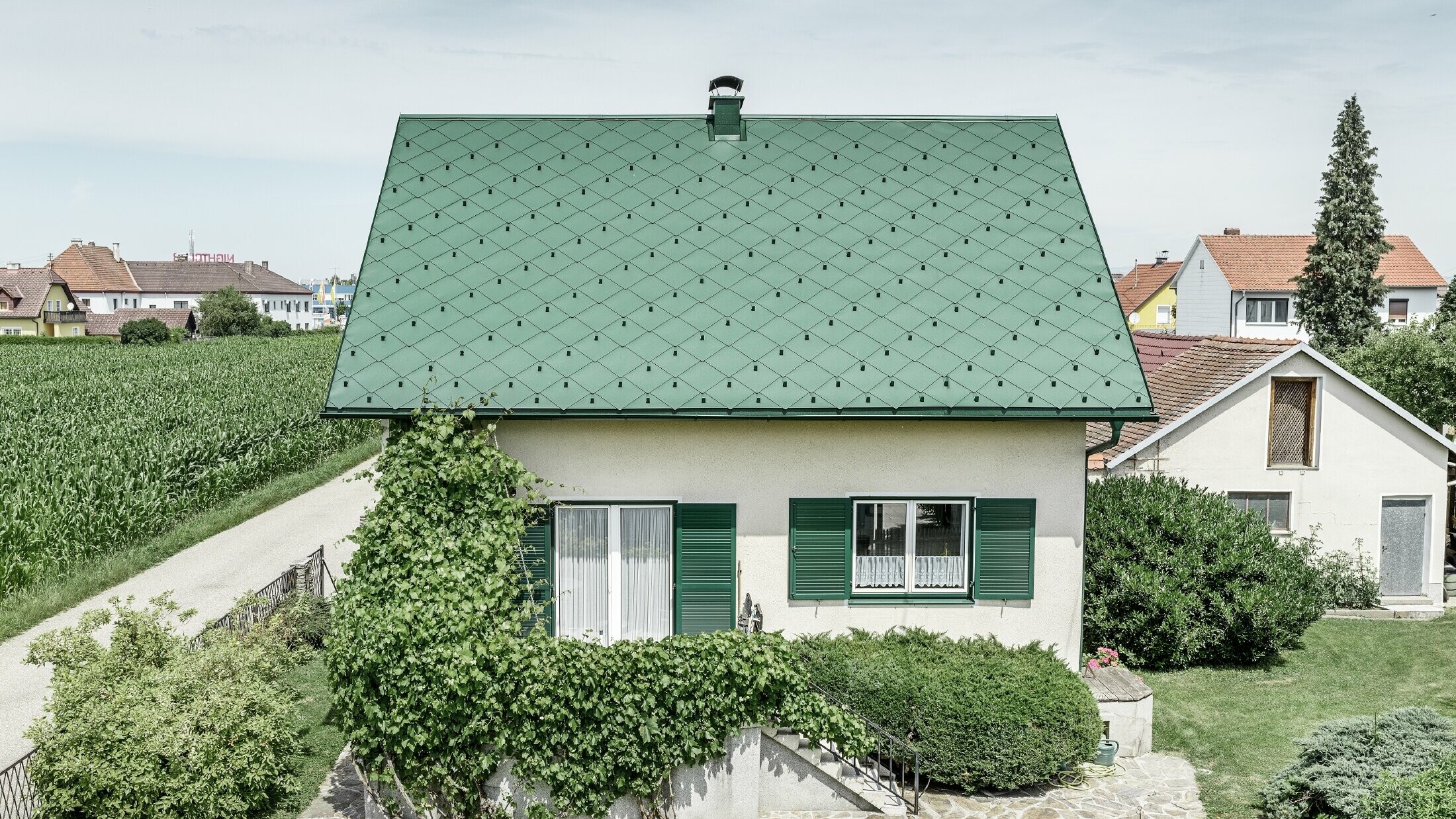

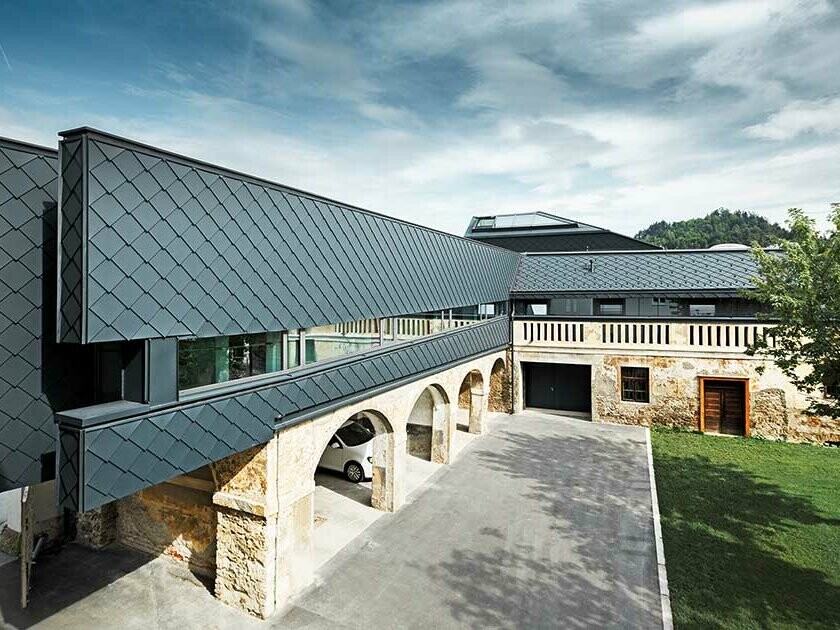

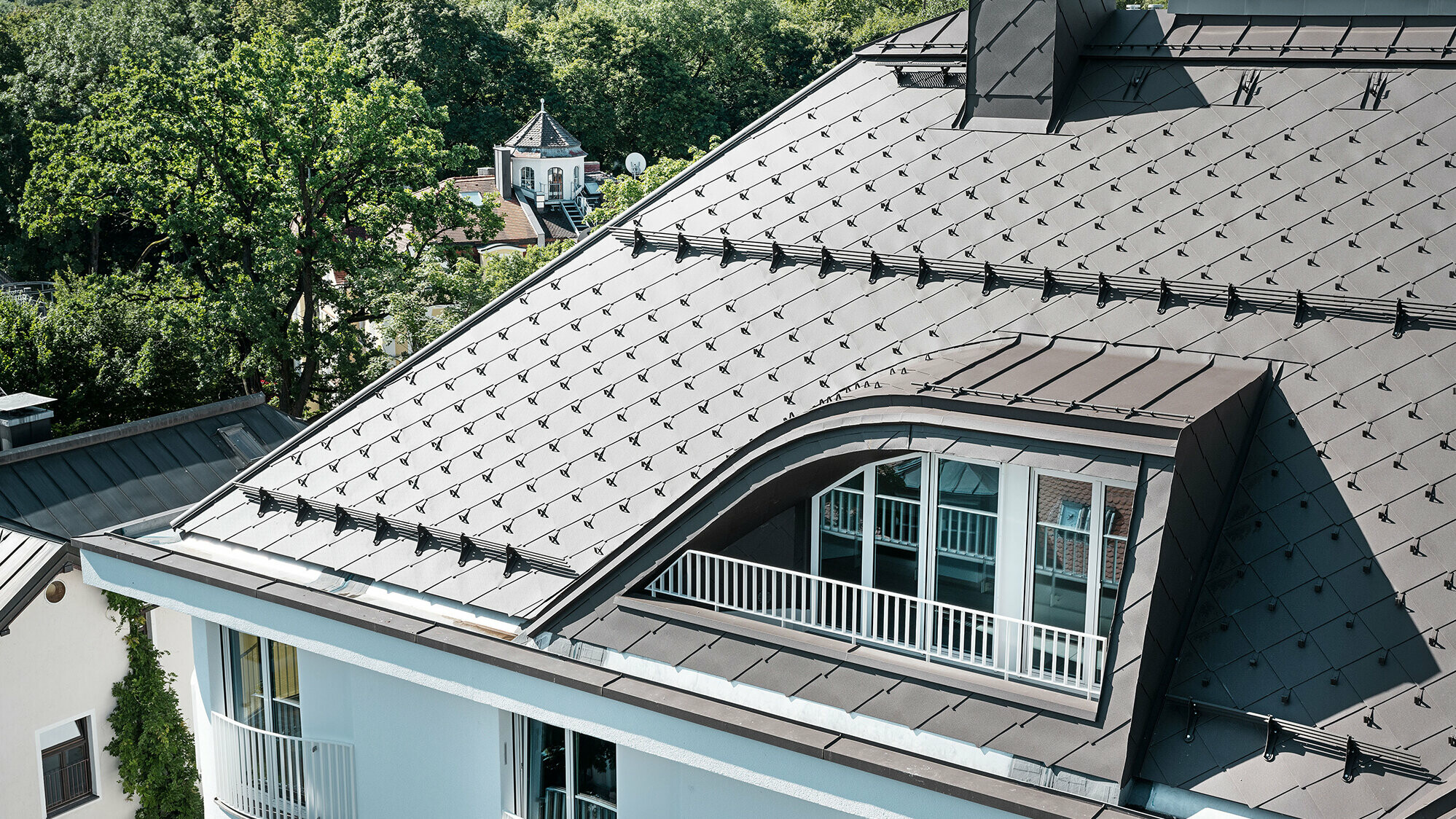

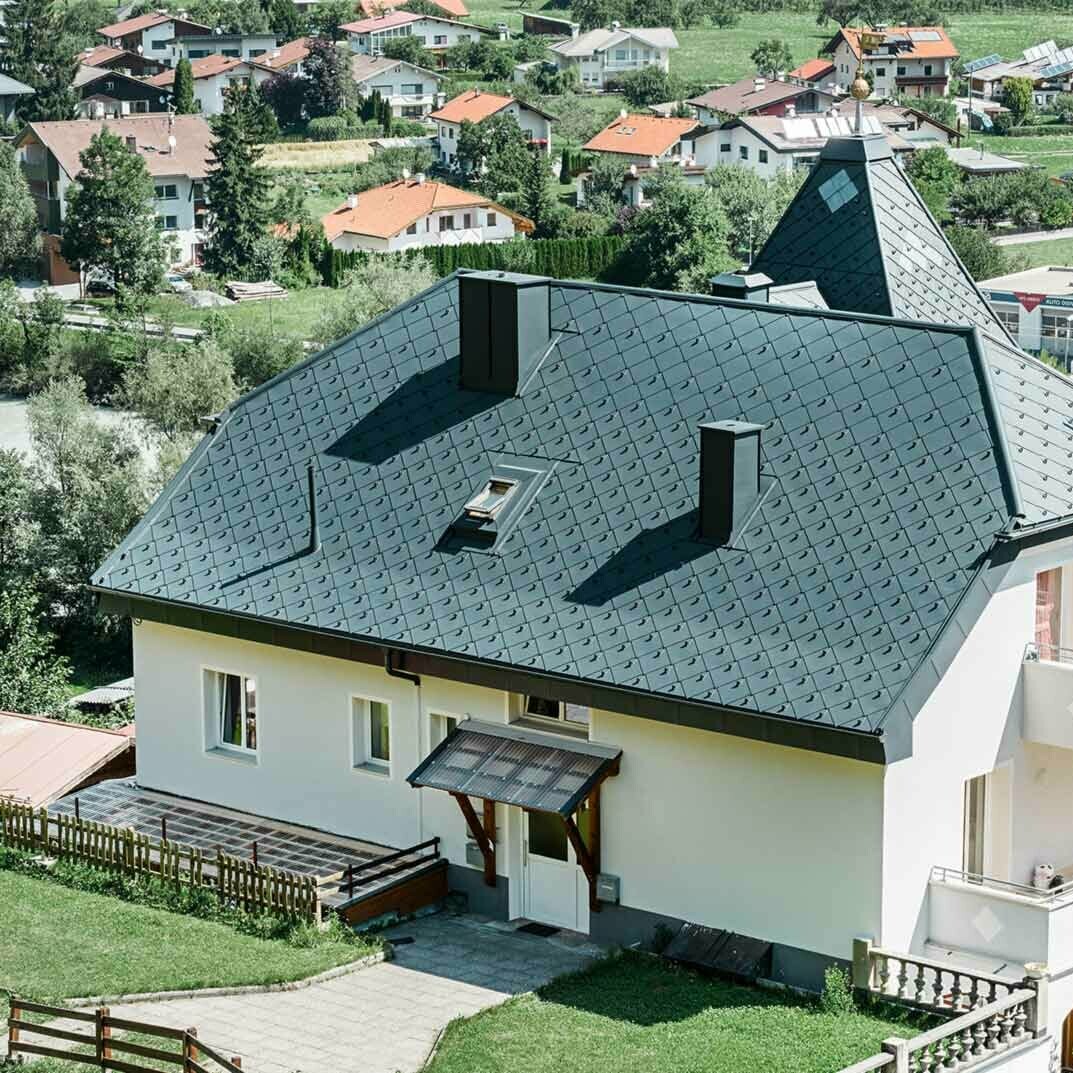

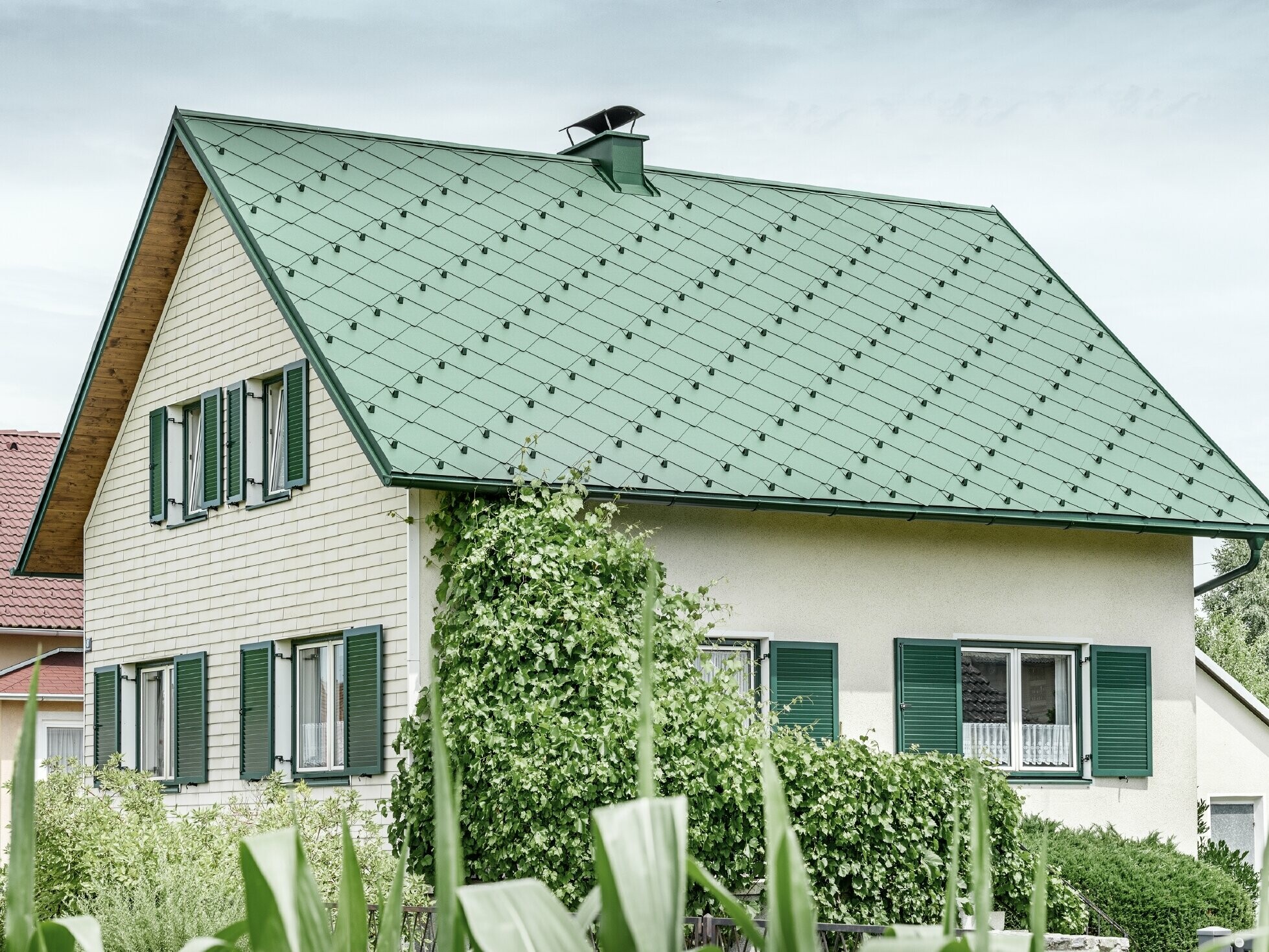

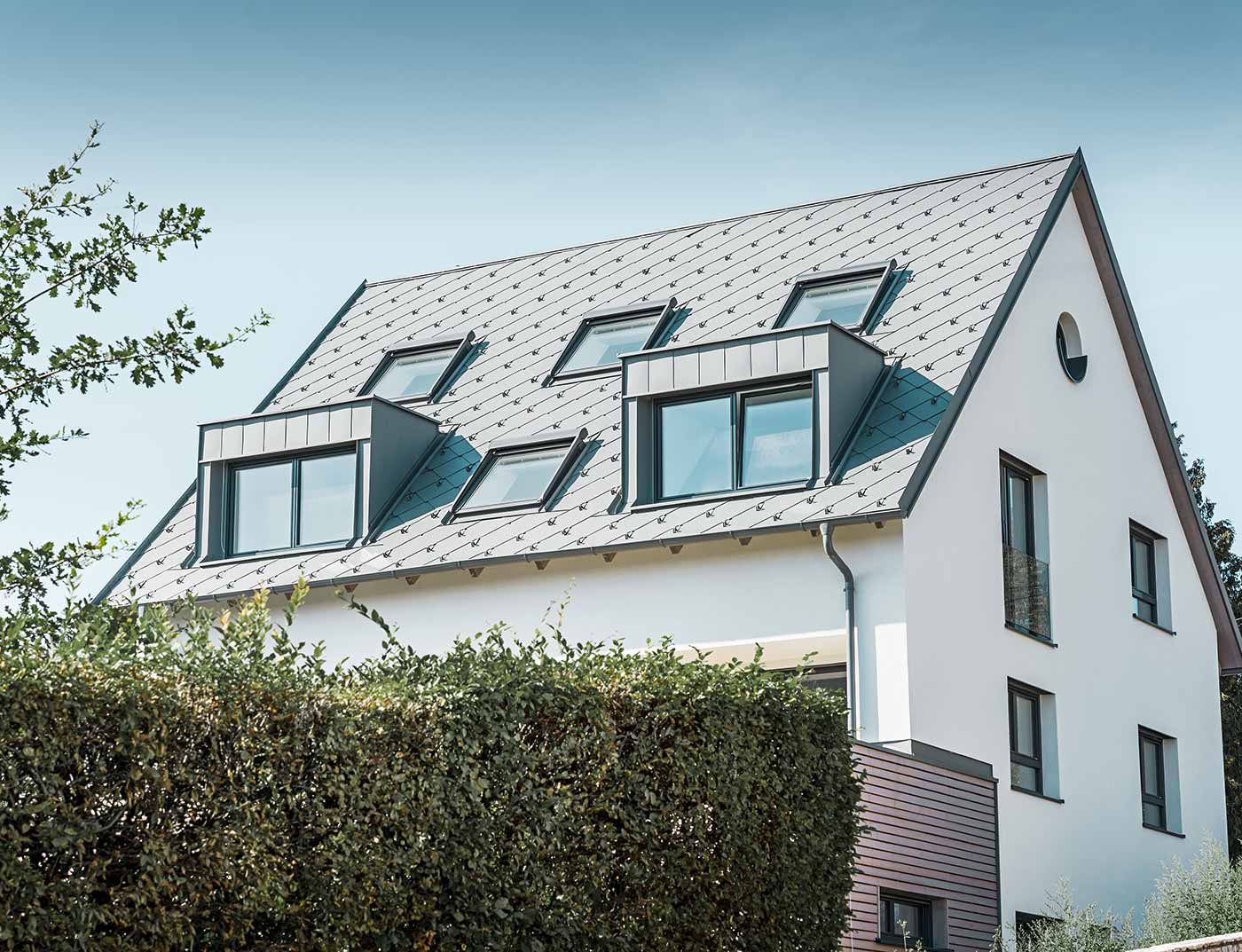

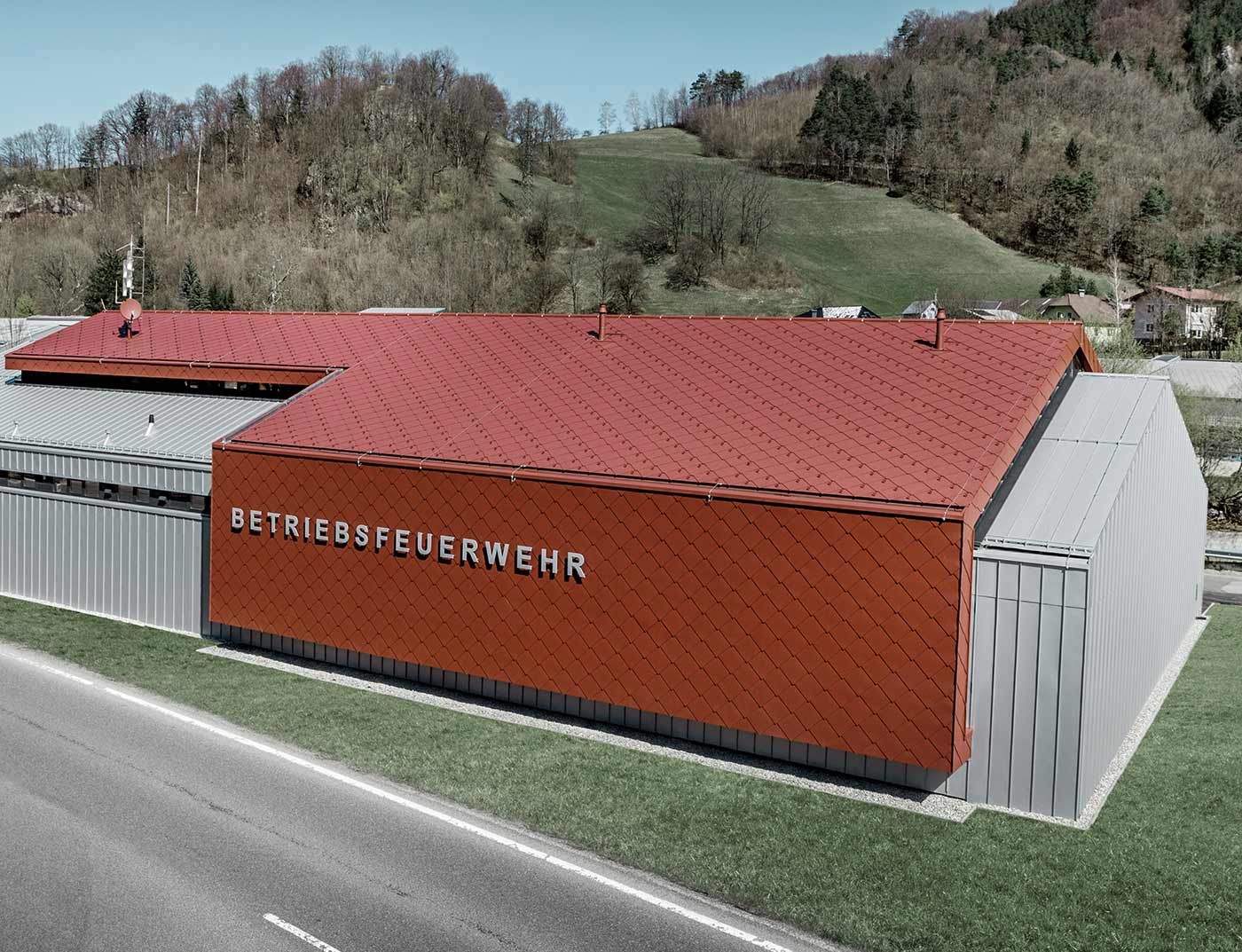

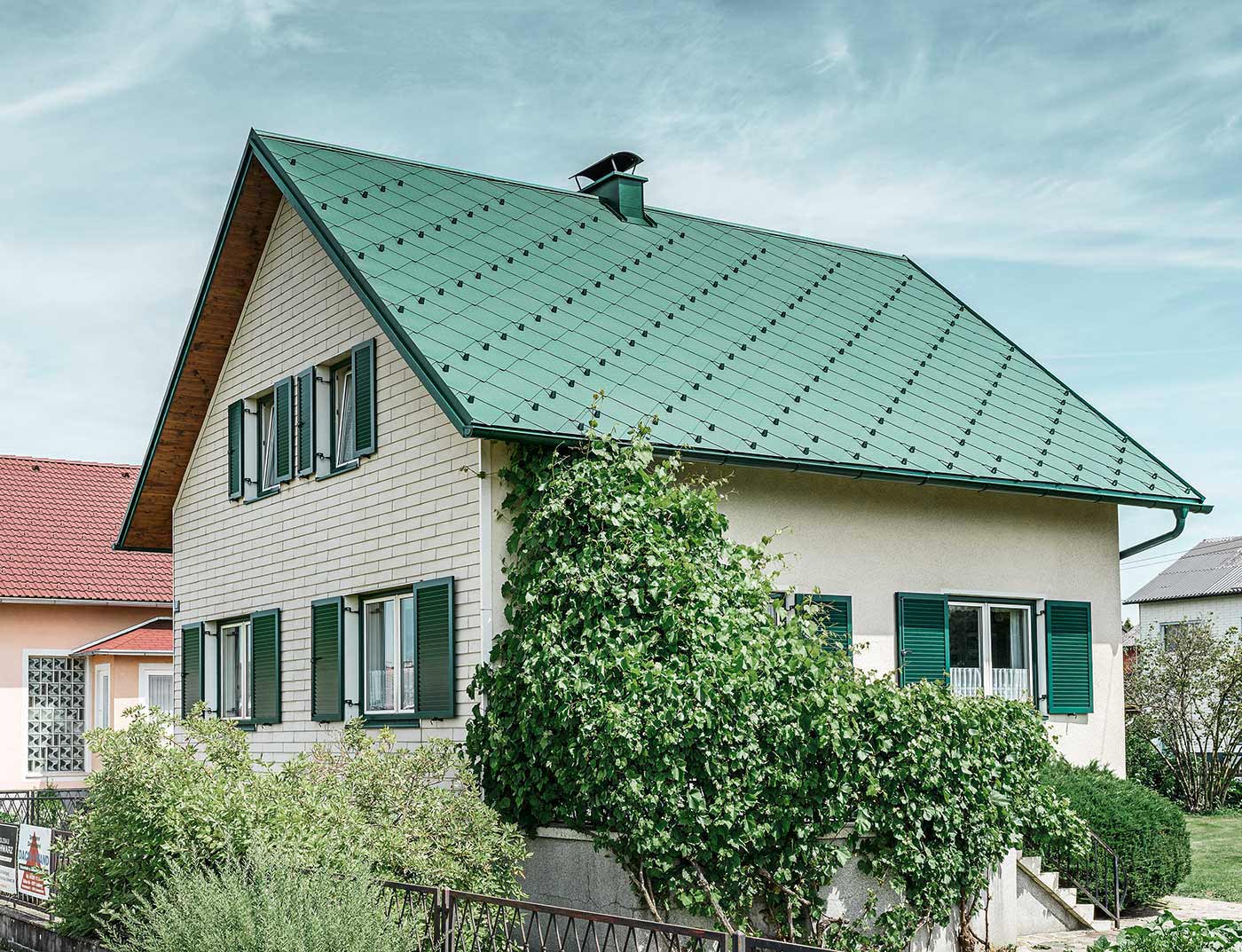

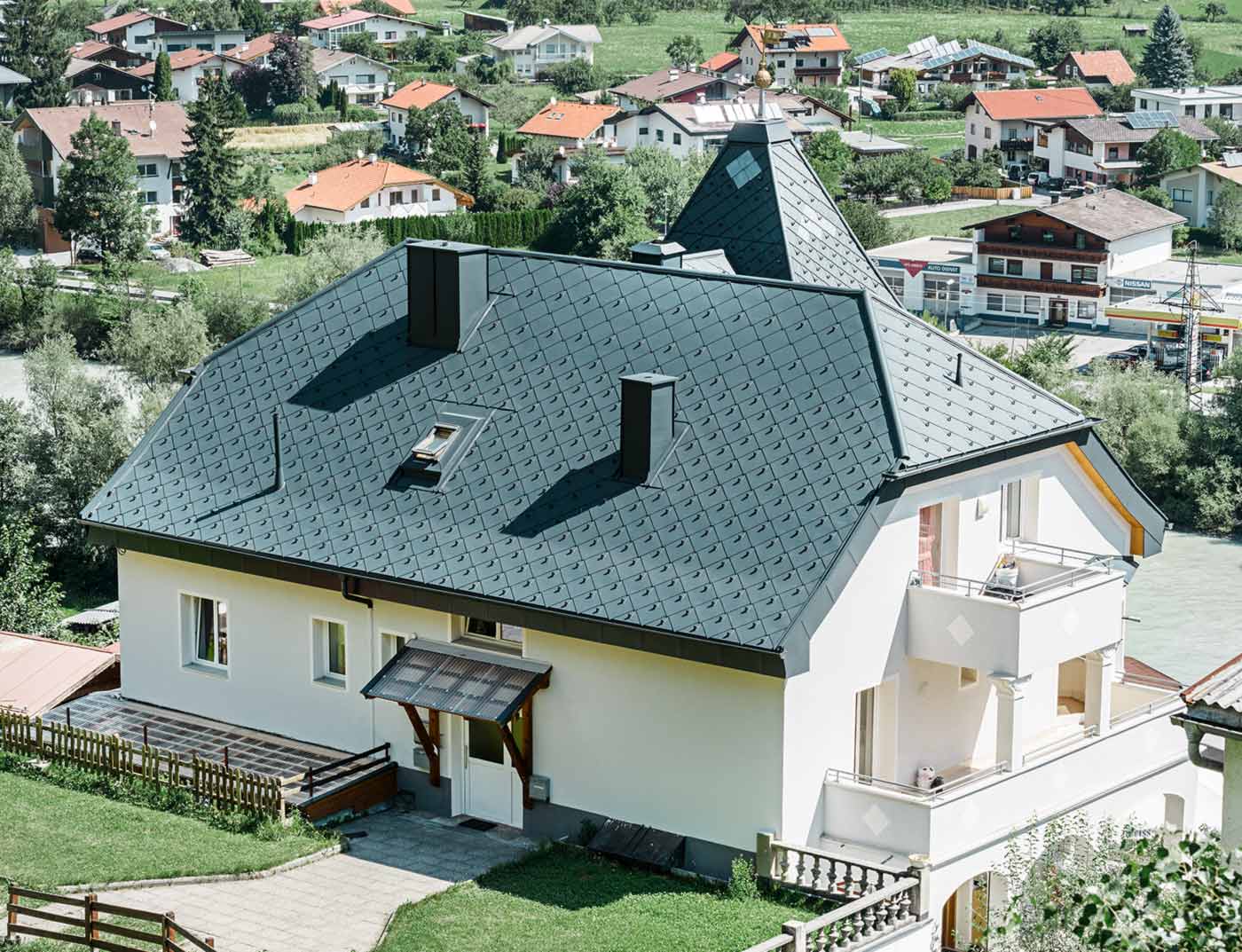

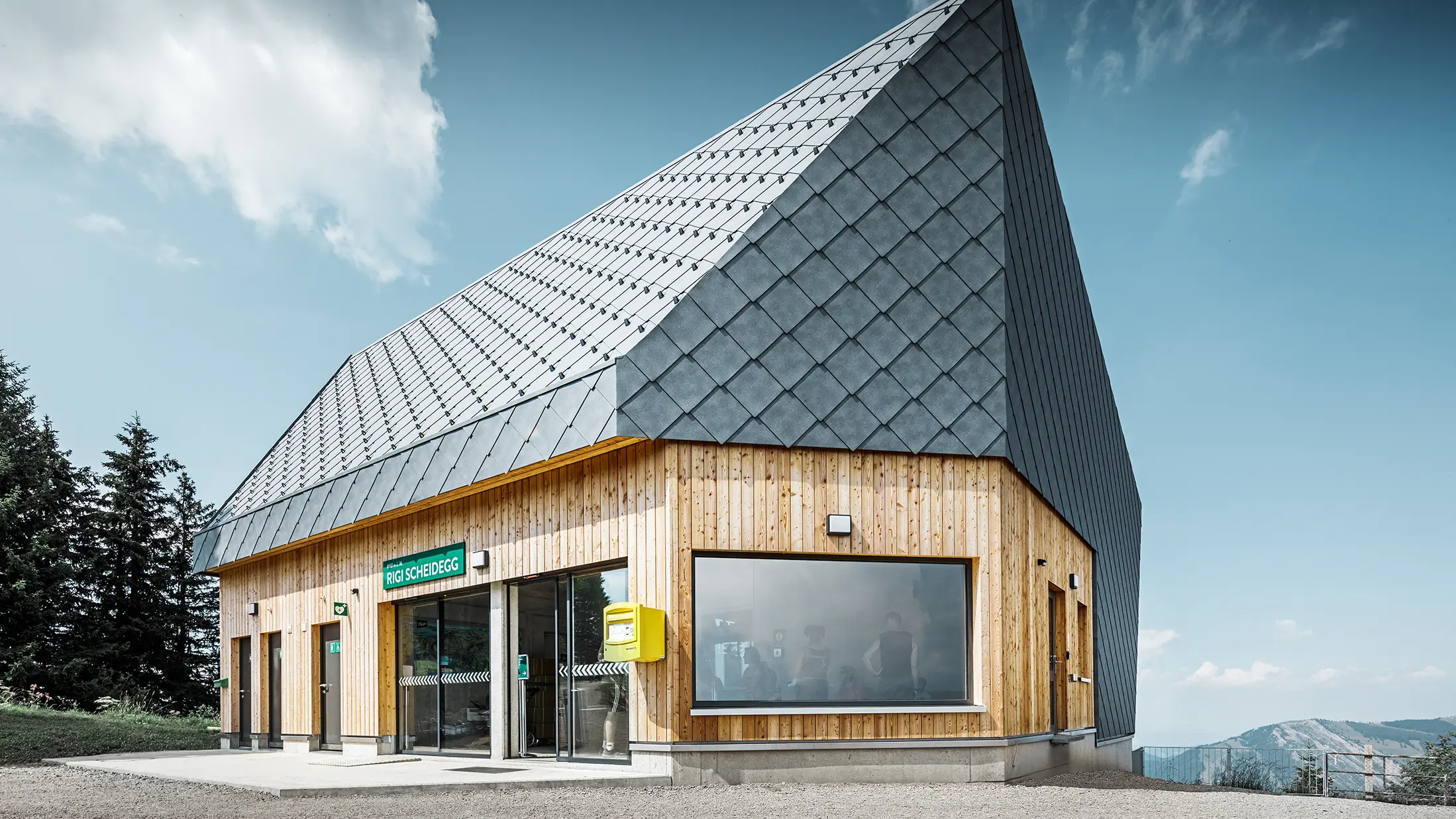

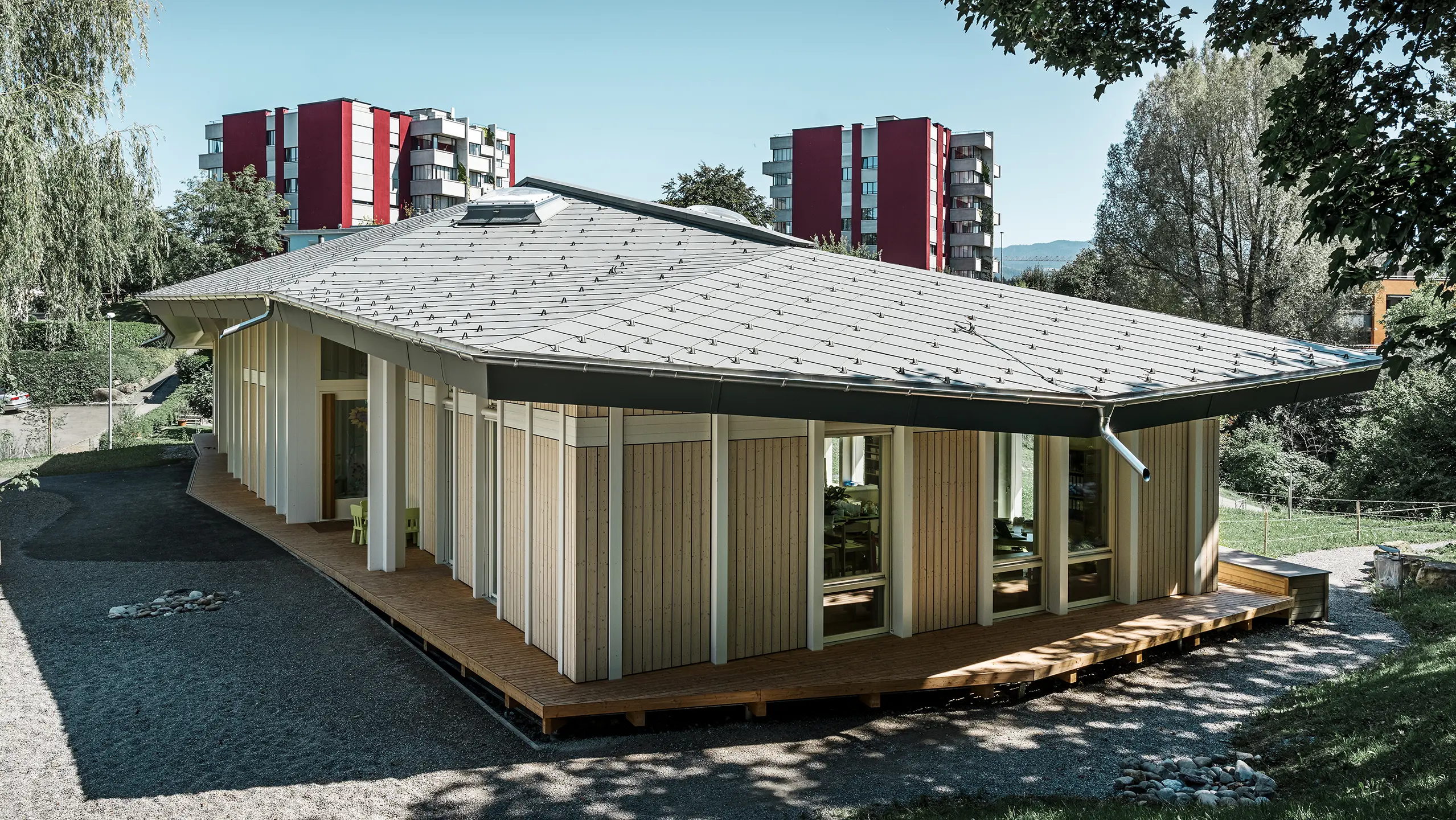

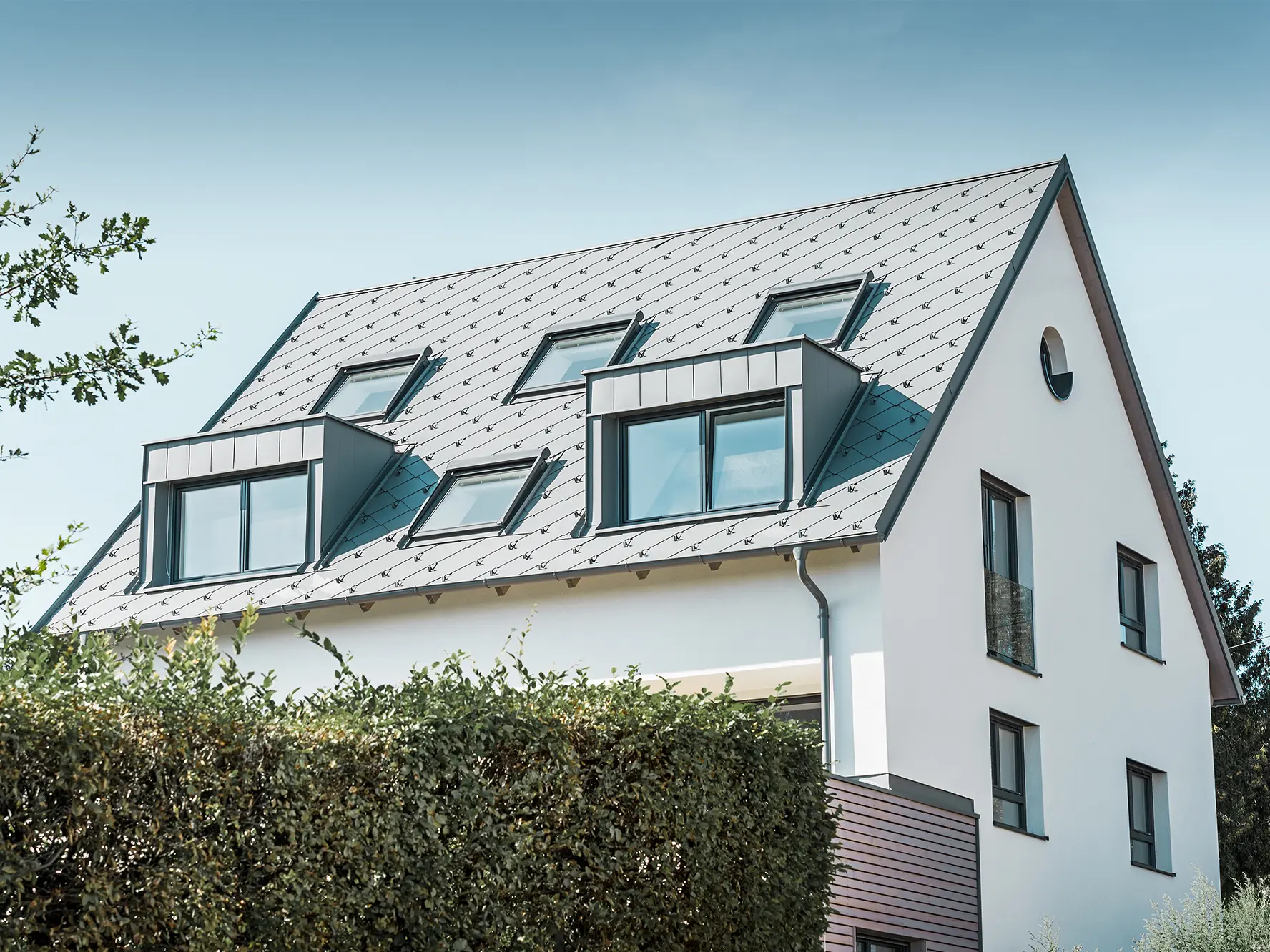

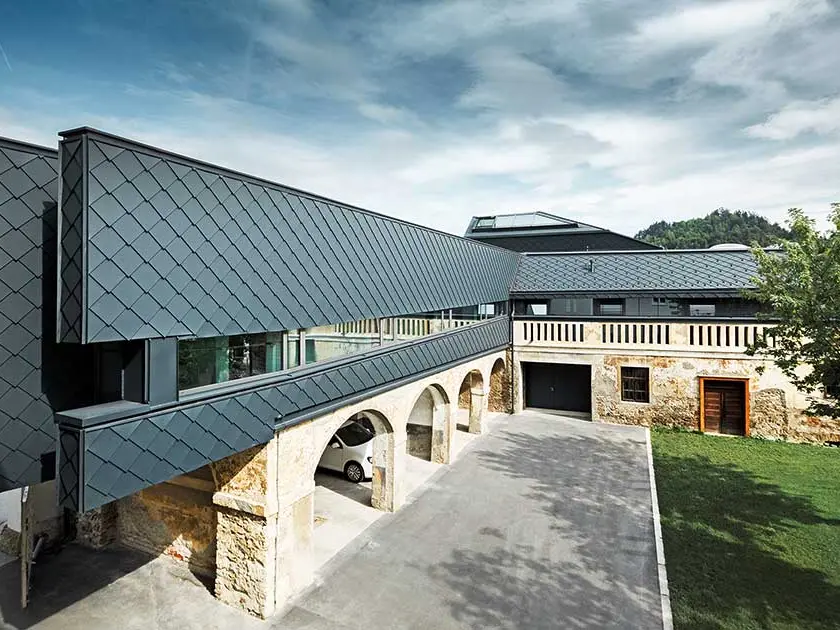

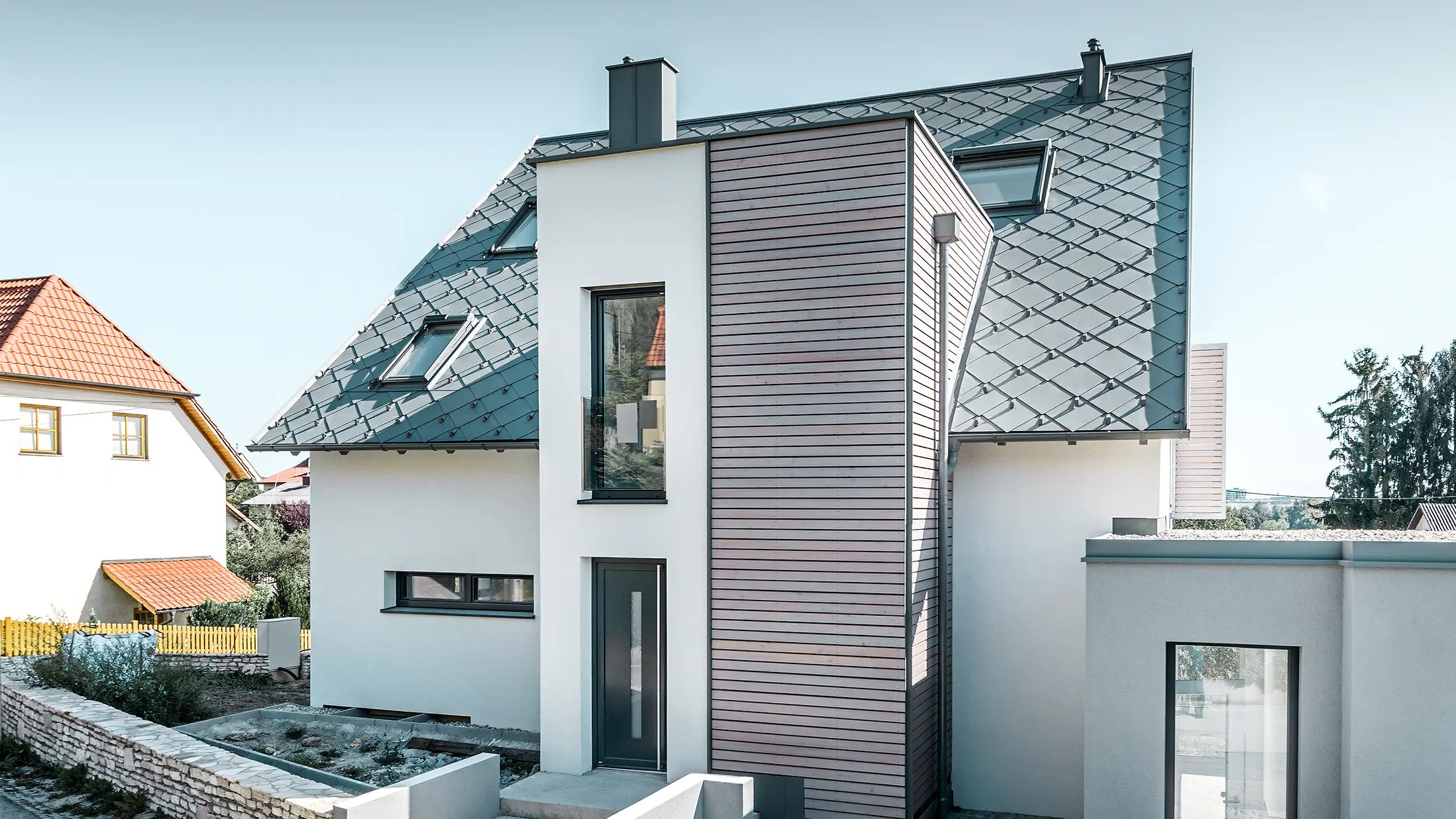

Lassen Sie sich von bereits umgesetzten Projekten mit der PREFA Dachraute 44 × 44 inspirieren.

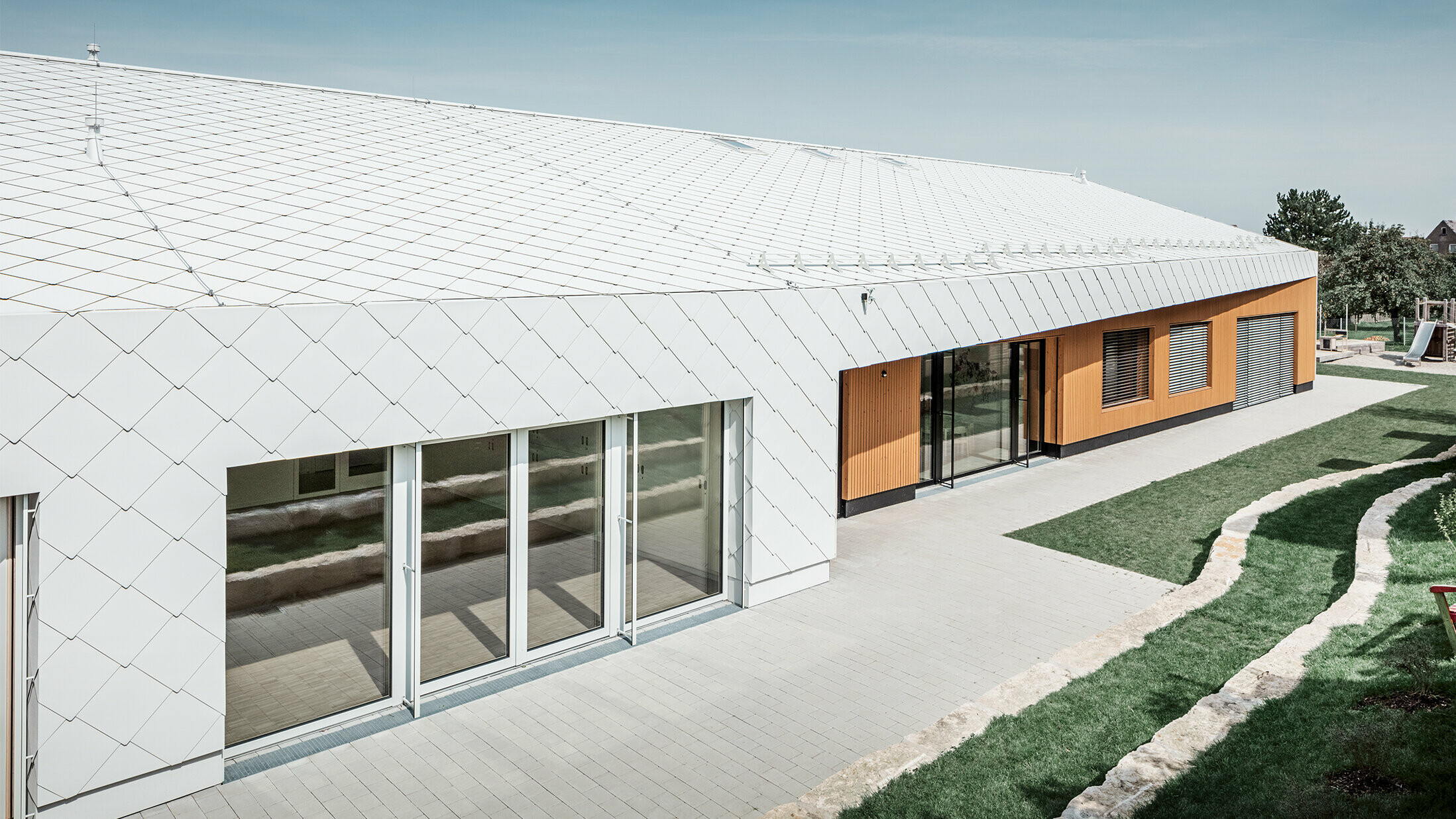

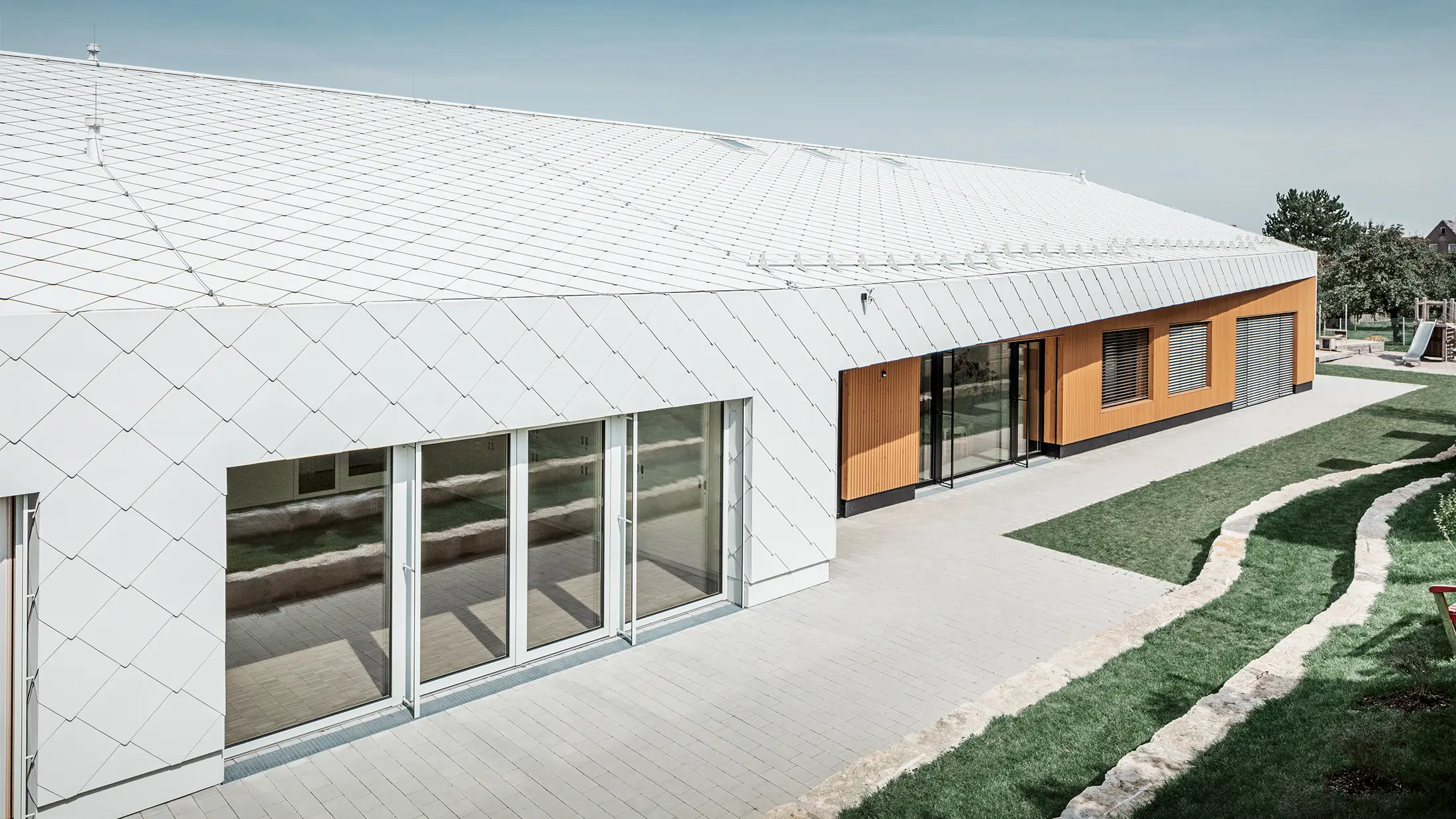

Durch die vergrößerte Flächenstruktur ist es möglich, traditionelle Formen mit modernen Akzenten zu verbinden – ohne auf höchste Langlebigkeit und extreme Witterungsbeständigkeit zu verzichten. Egal ob Sie Ihr Dach neu decken oder Ihr altes Dach sanieren, mit der Dachraute 44 × 44 können Sie nichts falsch machen. Noch mehr Inspiration zu Aluminiumrauten finden Sie in unserer Referenzgalerie oder Sanierungsgalerie. Die Dachraute 44 × 44 ist auch als Wandraute verfügbar – verkleiden Sie so Dach und Fassade wie aus einem Guss.*
* Hierbei kann es sich um eine objektbezogene Sonderlösung handeln.
Haben Sie noch Fragen zur Dachraute 44 × 44?
Es wäre zu einfach, wenn wir Ihnen hier einen Gesamtpreis angeben könnten oder Ihnen sagen könnten, eine Dachplatte oder eine Fassadenschindel kostet xy €. So einfach ist es leider nicht, denn bei einem PREFA Dach oder einer PREFA Fassade bedarf es einer sorgfältigen Kalkulation durch unsere Fachverleger.
Metalldächer sind laut Norm ÖVE/ÖNORM EN 62305-3 als natürlicher Bestandteil des Blitzschutzsystems definiert. PREFA Glattbanddeckungen sind somit als natürlicher Bestandteil der Fangeinrichtung und PREFA Kleinformate als natürliche Ableitungseinrichtung des Blitzschutzsystems (Anbringung einer zusätzlichen Fangeinrichtung und Anklemmen an die Erdung) zulässig.
PREFA Dachplatten, Dachschindeln und Dachrauten, Dachpaneele FX.12 eignen sich aufgrund ihres geringen Gewichtes hervorragend zur Überdeckung von bestehenden Altdächern. Die Montage auf die bestehende Dachsubstanz wie zum Beispiel Bitumenschindeln und Bitumenbahnen kann schnell durchgeführt werden. Voraussetzung für eine mögliche Überdeckung sind eine intakte Unterkonstruktion, die richtige Dachneigung und die Voraussetzungen der bauphysikalischen Grundlagen!
Kleine Hagelkörner können einem PREFA Dach mit Stuccooberfläche nichts anhaben. Bei Hagel mit extremen Korngrößen ist eine funktionelle Beschädigung des Daches, wie bei allen Dachbaustoffen, nicht auszuschließen. Das Durchschlagen der PREFA – Bedachung ist jedoch selbst bei extremsten Hagelbedingungen mit an Sicherheit grenzender Wahrscheinlichkeit auszuschließen.
Technische Informationen zur Dachraute 44 × 44
Material |
beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung |
|---|---|
Standardoberfläche |
stucco |
Abmessungen |
437 × 437 mm in verlegter Fläche (5,25 Stk./m²) |
Gewicht |
ca. 2,6 kg/m² |
Mindestdachneigung |
12° (ca. 21 %): bei einer Sparrenlänge bis 7 m |
Unterkonstruktion und Trennlage* |
Auf Vollschalung (mind. 24 mm); ab einer Schneeregellast von 3,25 kN/m² oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich. * Länderspezifische Normen und Fachregeln beachten. |
Basisbefestigung |
direkt, 4 PREFA Rillennägel pro Dach- und Wandraute 44×44 (d. h. 20 PREFA Rillennägel pro m²) |
Dachaufbau bei Verwendung von Dachrauten 44 × 44
PREFA Aluminiumdächer werden mit belüfteter Unterkonstruktion ausgeführt, dabei sind die Dacheindeckung und die Wärmedämmschicht durch einen belüfteten Zwischenraum getrennt. Dadurch kann z. B. entstandenes Kondenswasser abtransportiert werden.

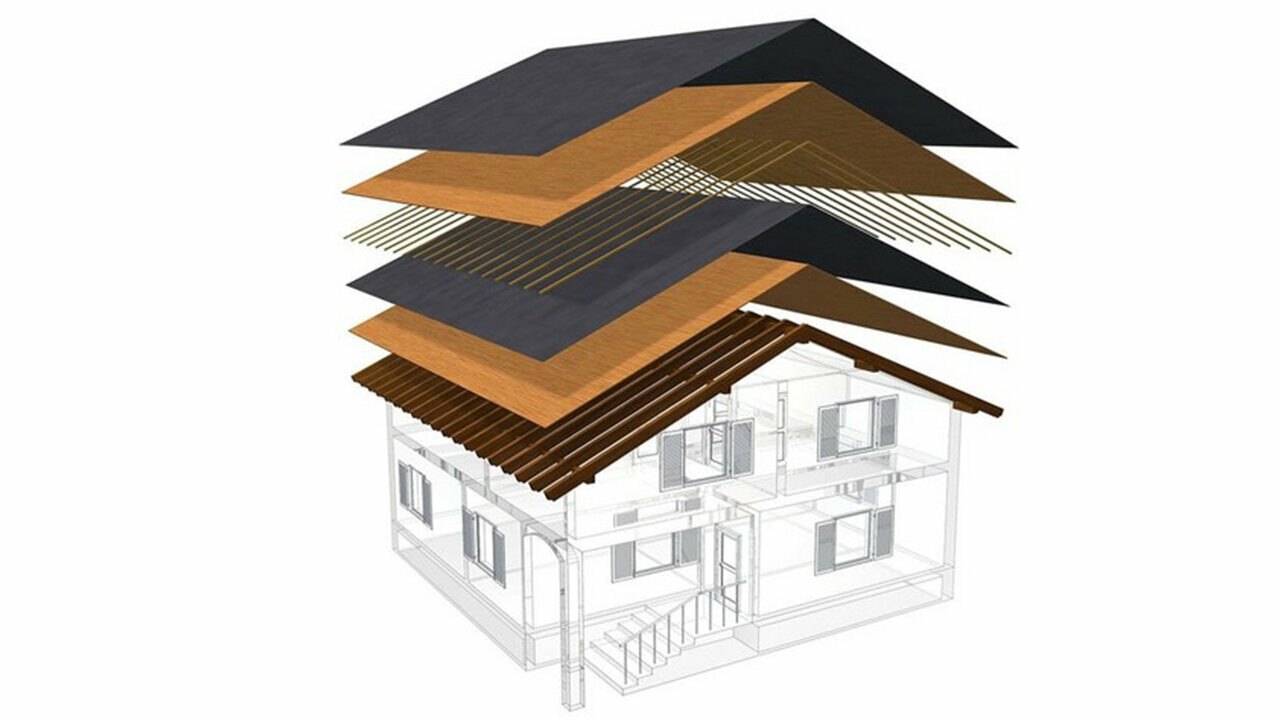

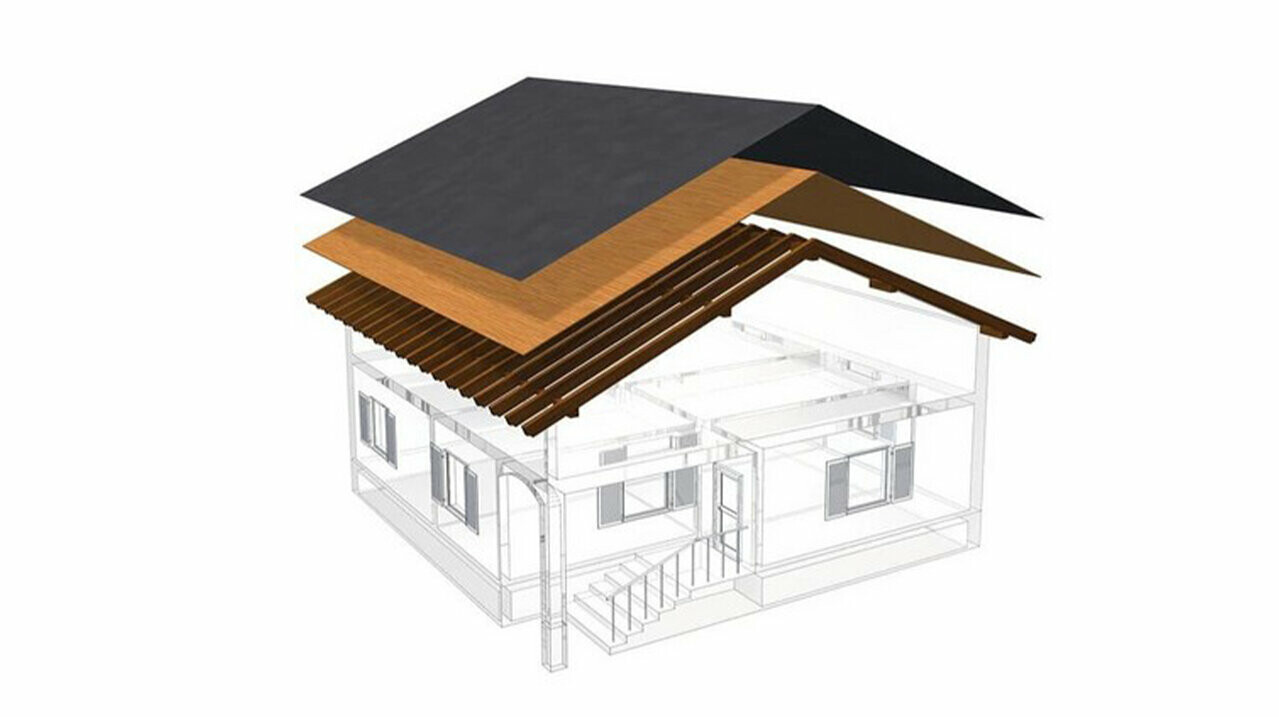

Meist wird die Dachhaut belüftet, wie im ersten Bild zu sehen ist. Es kann aber auch der ganze Dachbodenraum durchlüftet sein (zweites Bild).
Planung & Anwendung
Hier finden unsere Spengler und Architekten Ausschreibungstexte sowie Details zu den Dachrauten 44 × 44 als Download. Die Verlegeanleitungen und Verlegetipps fürs Dach, den Planungsleitfaden, den Erhebungsbogen Dach sowie zahlreiche Verlegevideos zur Dachraute finden unsere Verlegepartner im Servicebereich. (Nur für Partnerbetriebe: Halten Sie bitte Ihre Zugangsdaten bereit. Sie haben noch keine Zugangsdaten? Dann wenden Sie sich an Ihren zuständigen Gebietsverkaufsleiter.)
Hinweis speziell für unsere Architektur- und Planungsbüros: 3D- und BIM-Daten sowie Texturen unserer Produkte finden Sie zudem hier: digital planen
Zubehör
Die integrierten Befestigungsleisten ermöglichen eine rasche, direkte und kostengünstige Montage an Dach oder Fassade. Abgerundet wird das Produkt durch passende Zubehörteile wie Start- und Endplatten, Einfassungsplatten sowie Schneestopper, Solarhaltern u. v. m.
Eine vollständige und detaillierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste oder dem PREFA Webshop (nur für Verarbeiter-Betriebe).

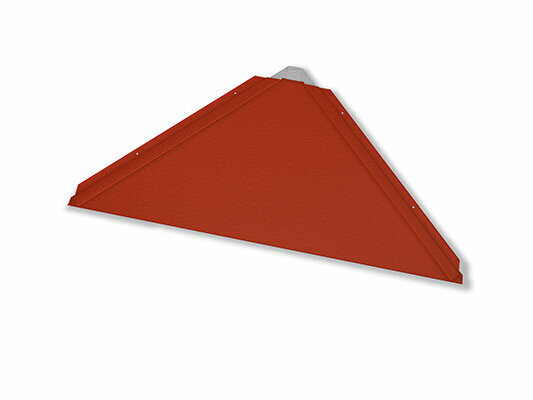

Startplatte für Dachraute 44 × 44
-

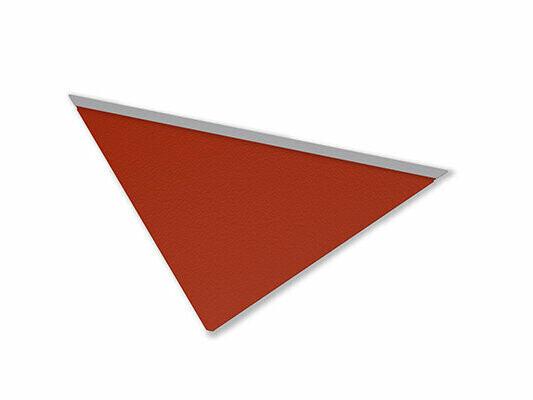

Endplatte für Dachraute 44 × 44
-
Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16
1800 × 158 × 1,00 mm, vorgelocht
Jet-Lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer
Jet-Lüfter-Vorkopf
-
Grat- und Firstreiter
500 × 1,00 mm
Gratreitervorkopf
-
Ortgangstreifen
95 × 2.000 × 0,70 mm, mit Haftstreifen
Sicherheitskehle
3.000 mm, mit Doppelfalz gekantet
Vogelschutzgitter
125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm
Lüftungsband
mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm
Einlaufblech
230 × 2.000 × 0,70 mm

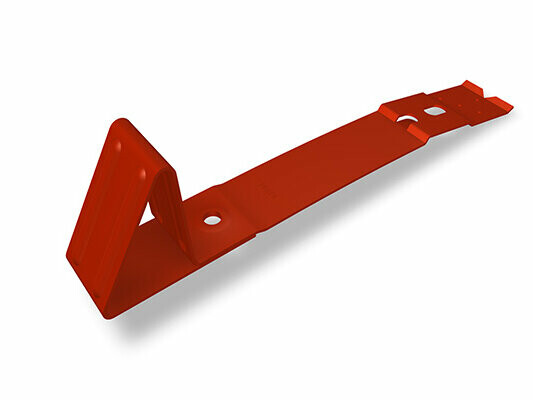

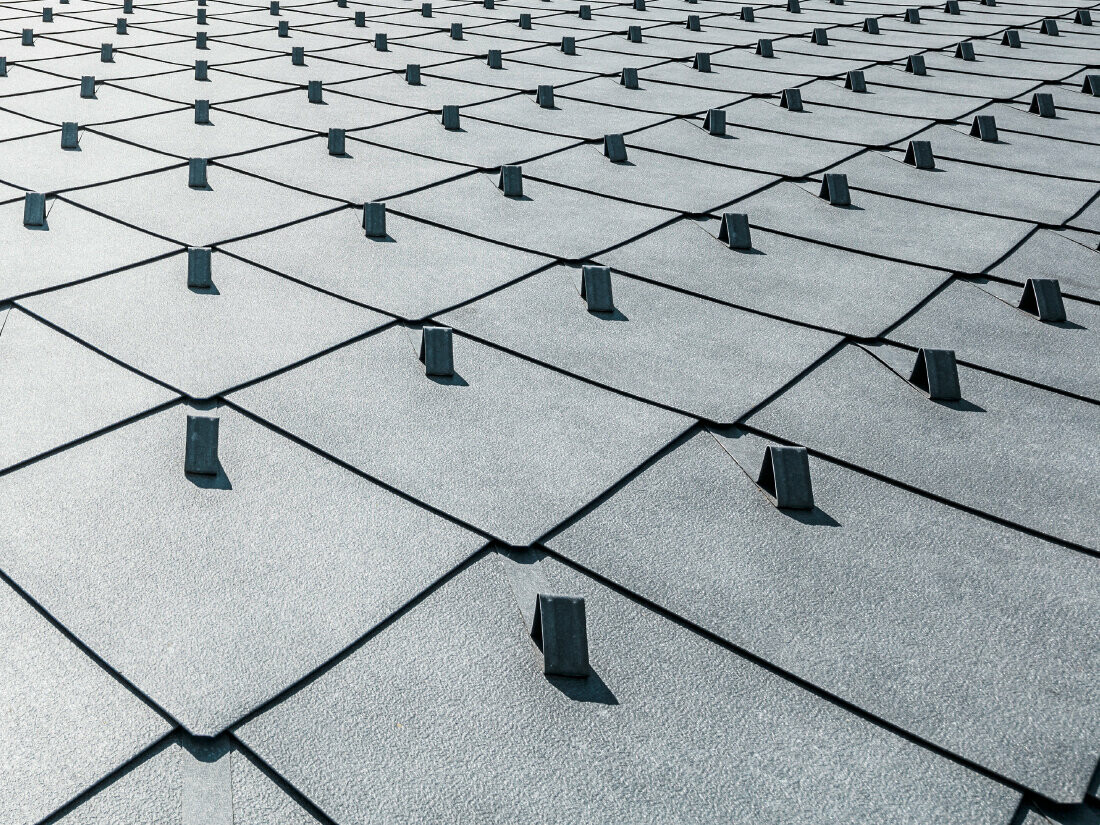

Schneestopper für Dachraute 44 × 44
-
Haken für Schneerechensystem
mit 3 Durchzügen
Haken XL für Schneerechensystem
mit 5 Durchzügen, optimal für PV-Aufdachanlagen
Einlegprofil
3.000 mm; 25/25
Eiskralle
passend für Einlegprofil
Abschluss für Schneerechensystem
für Einlegeprofil
Abschluss XL für Schneerechensystem
für Einlegeprofil
Solarhalter mit Abdeckkappe
Länge: 260 mm
Solarhalter Sunny
zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen
Solarhalter Fix
Fixe Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.
Solarhalter Vario
Variable Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.
Gebirgsschneefangstütze
für Rundholz Ø 140 mm
Einzeltritt
verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A
Laufstegstütze auf einem Fußteil
250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A
Laufstegstütze auf zwei Fußteilen
360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B
Laufsteg
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B
Laufstegverbinder
-
Sicherheitsdachhaken
nach EN 517 – B
Sicherheitsdachhaken auf Fußteilen
nach EN 517 – B

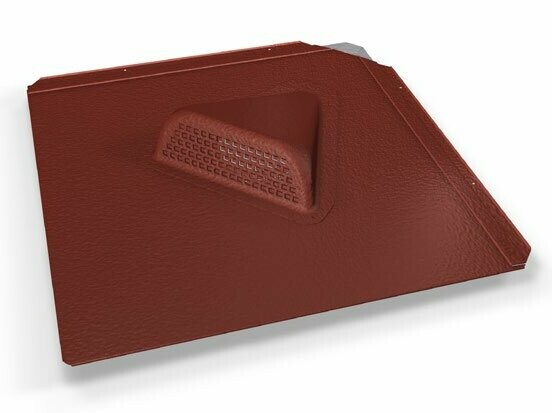

Froschmaulluke für Dachraute 44 x 44
437 x 437 mm, Lüftungsquerschnitt: ca. 30 cm²
Froschmaullukenhaube
Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²
Entlüftungshaube
Ø 100 mm, ab 12° Dachneigung
Entlüftungsrohr
Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung
Faltmanschette 100
Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

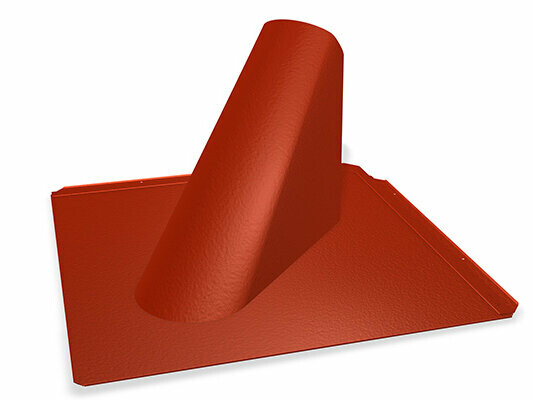

Einfassungsplatte für Dachraute 44 × 44
für Rohrdurchführungen von ø 80–125 mm und Dachneigungen von 12°–52°
Einfassungsplatte zum Einfalzen
Dachneigung von 12° - 52°, Ø 80 - 125 mm
Universaleinfassung 2-teilig
Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm
Unterlagsplatte für Dachraute 44 × 44 und DS.19
Länge: 680 mm, Breite: 125 mm
Einfassung Vario
Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°
Dachluke
-
Fenstereinfassungen für Roto & Roto-Q-Serie
in vielen Abmessungen verfügbar
Fenstereinfassungen für Velux
in vielen Abmessungen verfügbar
Kaminhut
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Dachleitungshalter für Blitzschutzdraht
Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :
Spezialkleberset
Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
