Dachraute 29 × 29

Zeitlos attraktiv: Schuppenoptik mit der Dachraute 29 × 29 für eine formschöne und ansprechende Dachgestaltung.

+6
weiterlesen

Die Dachraute 29 × 29 verleiht Dächern eine elegante Schuppenoptik mit markanten Akzenten. Die Dachraute ist ein klassisches Produkt aus der Reihe der PREFA Dachelemente: Unsere „kleinen“ Rauten begeistern durch die sogenannte Sickenprägung bei jeder einzelnen Dachraute. Sie sorgt nicht nur für die markante und eigenständige Optik, sondern macht die Raute noch widerstandsfähiger.

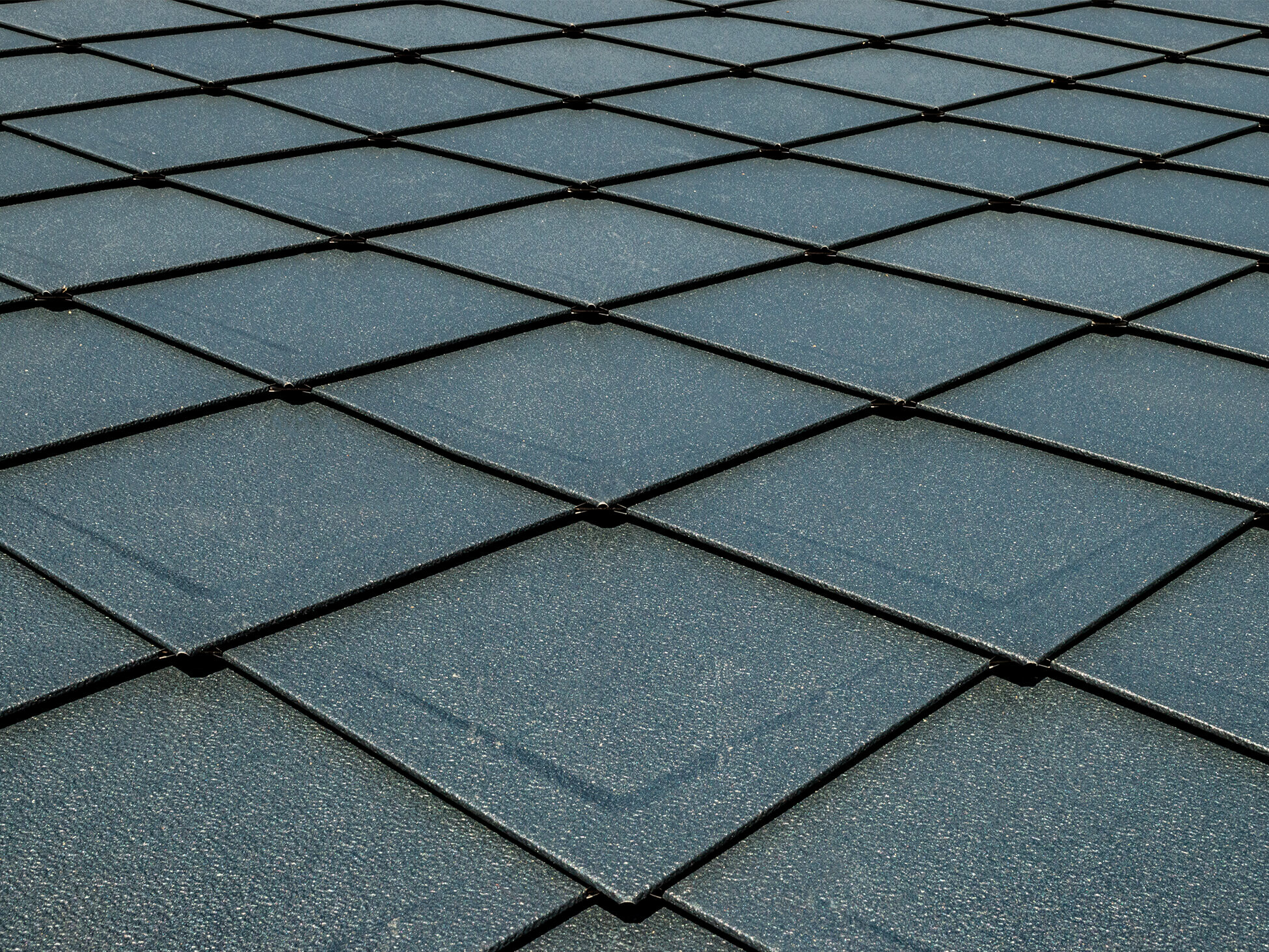

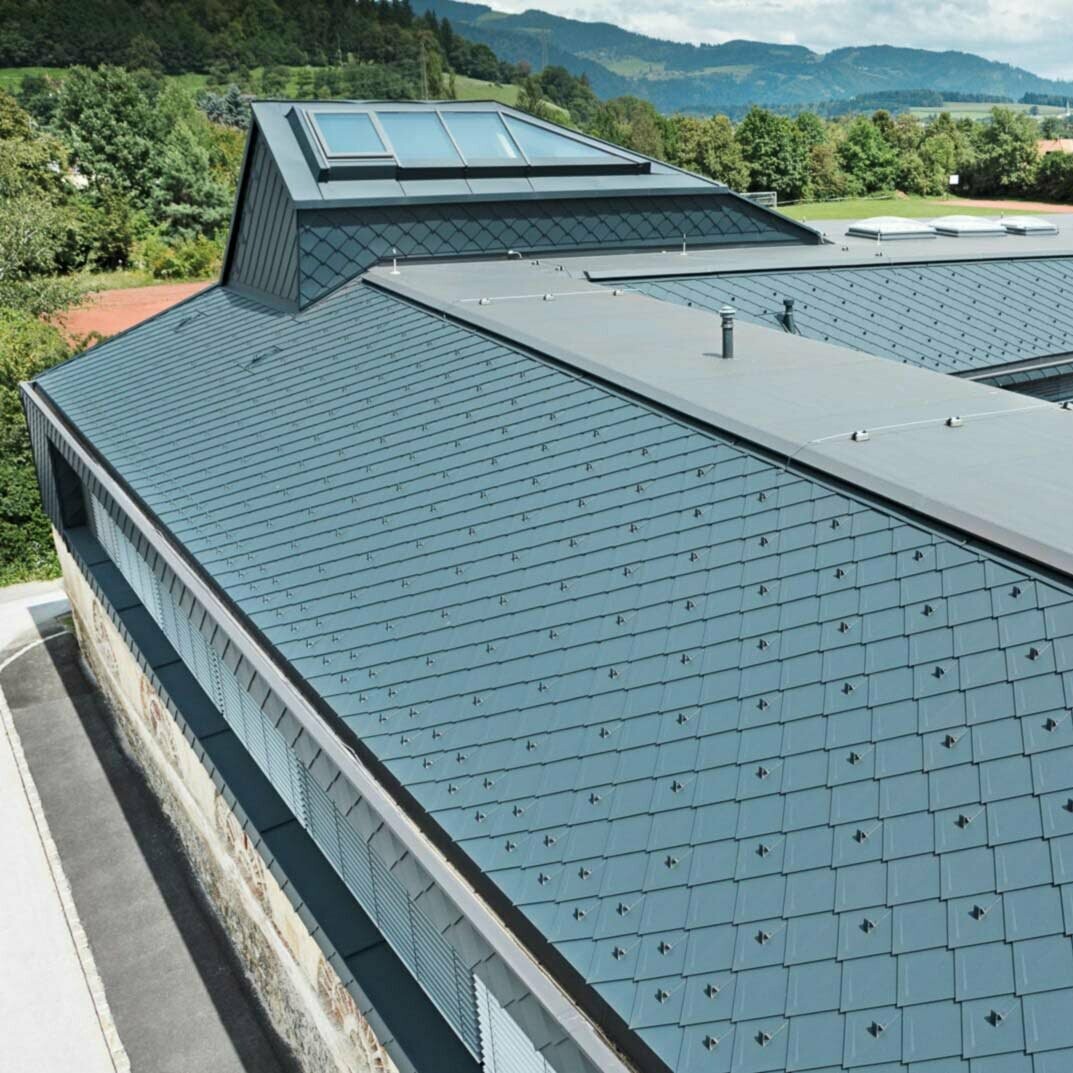

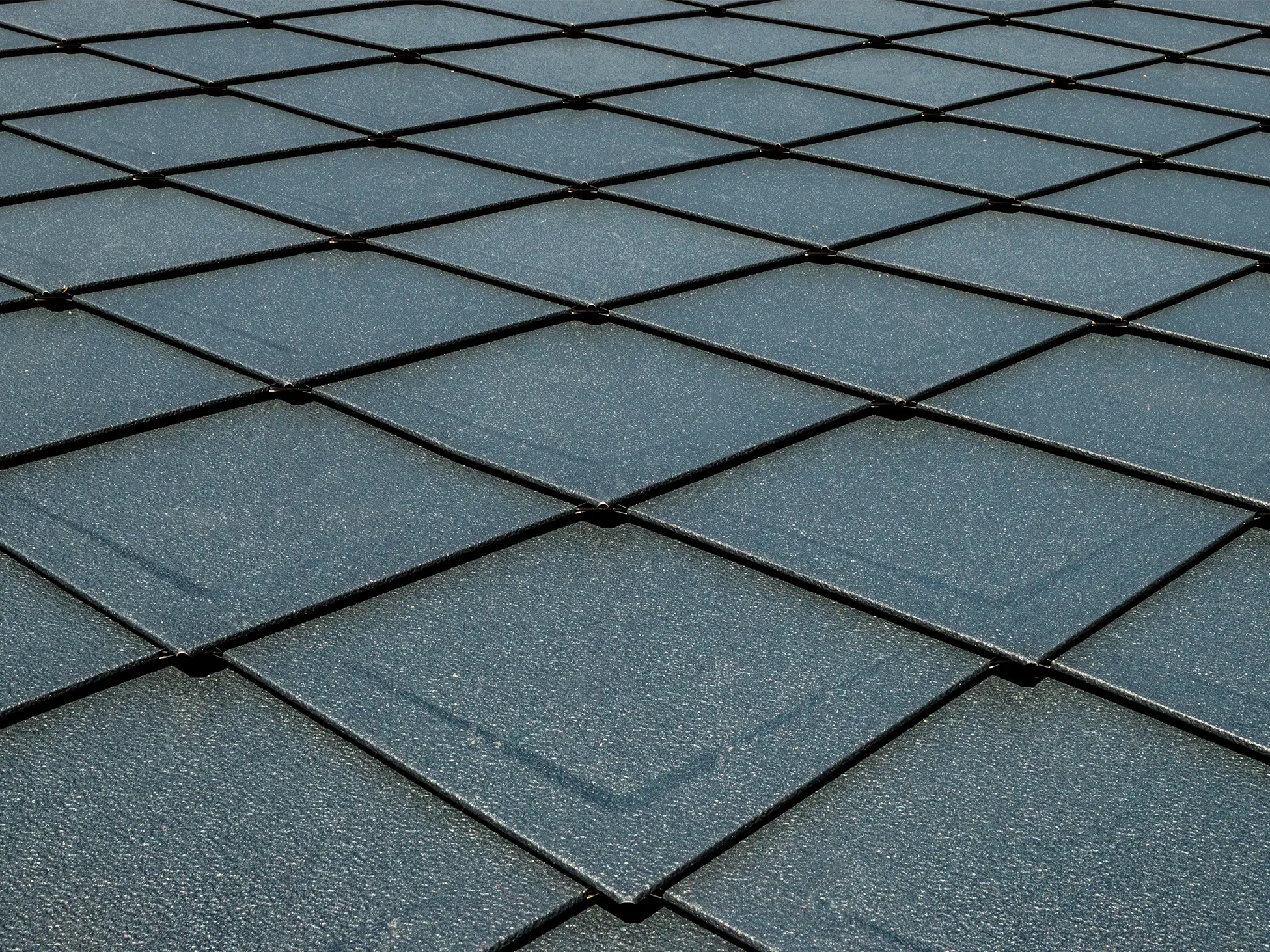

PREFA Dachraute 29 × 29 in P.10 Anthrazit mit Sicke in Fläche verlegt, Dach mit Schuppenoptik

Dank des perfekt abgestimmten Systems und des niedrigen Gewichts ermöglichen die Rauten den problemlosen Einsatz bei Eindeckungen von Neubauten und Sanierungen. Sie ermöglichen ein traditionell zeitloses Erscheinungsbild, können aber auch in Kombination mit der Fassade für einen modernen Baustil eingesetzt werden. Für höchste Langlebigkeit und extreme Witterungsbeständigkeit sorgt das 0,7 mm starke Coil-Coating-beschichtete Aluminium und die bewährte Falz-in-Falz-Verlegetechnik der PREFA Dachsysteme.

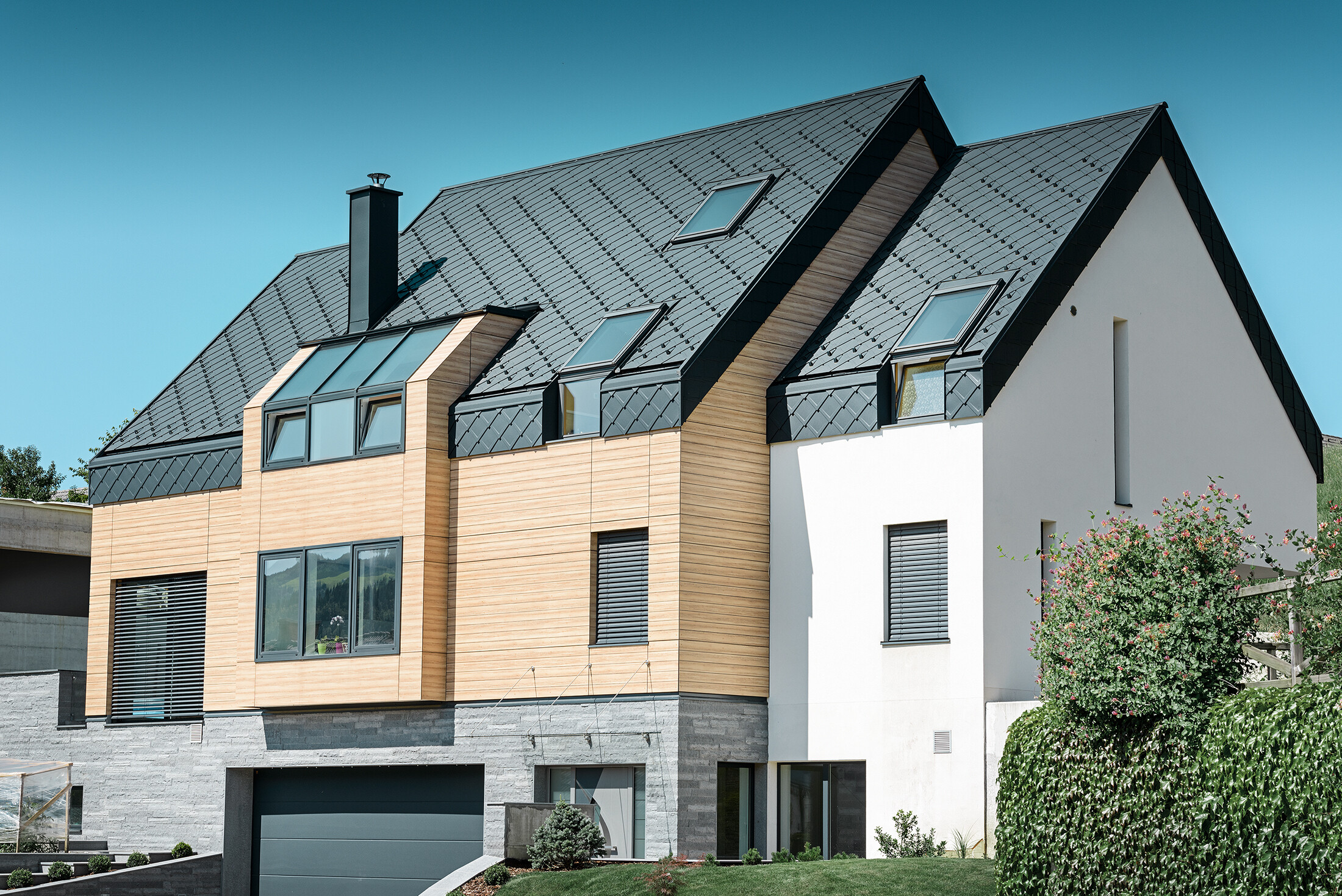

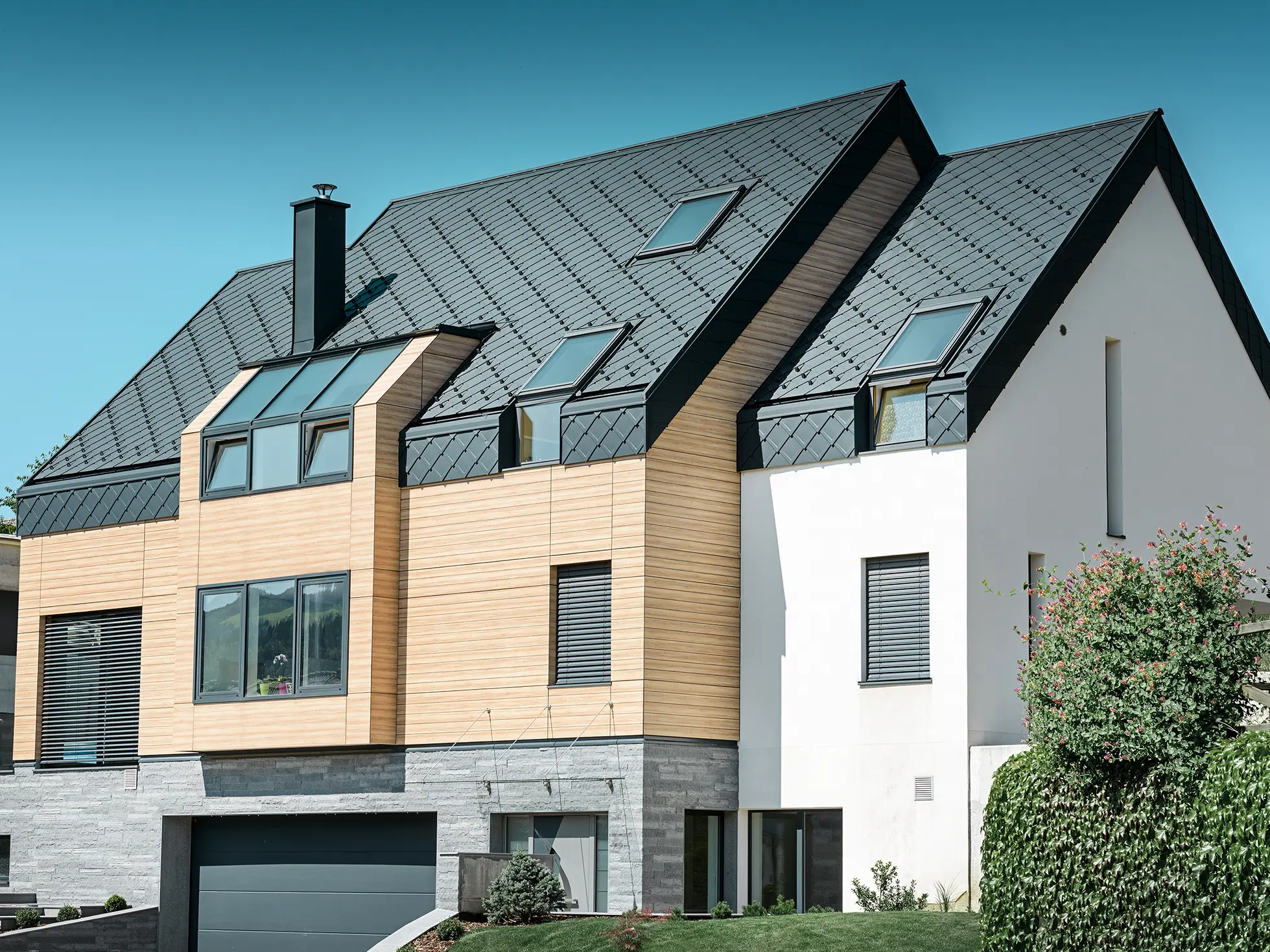

Zeitgemäßer Neubau, bei dem sich die Dachhaut auch über den oberen Teil der Fassade zieht, als Dacheindeckung wurde die Alu-Dachraute in Anthrazit verwendet

Vorteile der Dachrauten 29 × 29

Große Farbvielfalt

In vielen Standardfarben verfügbar (Oberfläche stucco), auf Wunsch auch in glatter Ausführung lieferbar.

40 Jahre Garantie

Markantes Design

elegante Schuppenoptik mit der sogenannten Sickenprägung auf jeder einzelnen Dachraute

Vielseitig einsetzbar

Kann bei traditionellem als auch modernem Baustil eingesetzt werden.

Große Farbvielfalt

In vielen Standardfarben verfügbar (Oberfläche stucco), auf Wunsch auch in glatter Ausführung lieferbar.

40 Jahre Garantie

Markantes Design

elegante Schuppenoptik mit der sogenannten Sickenprägung auf jeder einzelnen Dachraute

Vielseitig einsetzbar

Kann bei traditionellem als auch modernem Baustil eingesetzt werden.

Farbtabelle der Dachraute 29 × 29

Das Farbsortiment der Dachrauten reicht von klassischem Rot über modernes Grau und dunkle Töne wie etwa Anthrazit, die dezent an Schieferplatten erinnern, bis hin zu natürlichen Brauntönen. Folgende PREFA Dachfarben stehen Ihnen als Standardfarben zur Verfügung:

Farbübersicht (10)

Farbe

Bezeichnung

~ RAL

01 Braun

P.10 braun

7013

02 Anthrazit

P.10 anthrazit

7016

03 Schwarz

P.10 schwarz

9005

04 Ziegelrot

P.10 ziegelrot

8004

05 Oxydrot

P.10 oxydrot

3009

06 Moosgrün

P.10 moosgrün

6005

07 Hellgrau

P.10 hellgrau

7005

11 Nussbraun

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

43 Steingrau

P.10 steingrau

7031

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Bei Metallicfarben können Farbdifferenzen auftreten.
  • Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

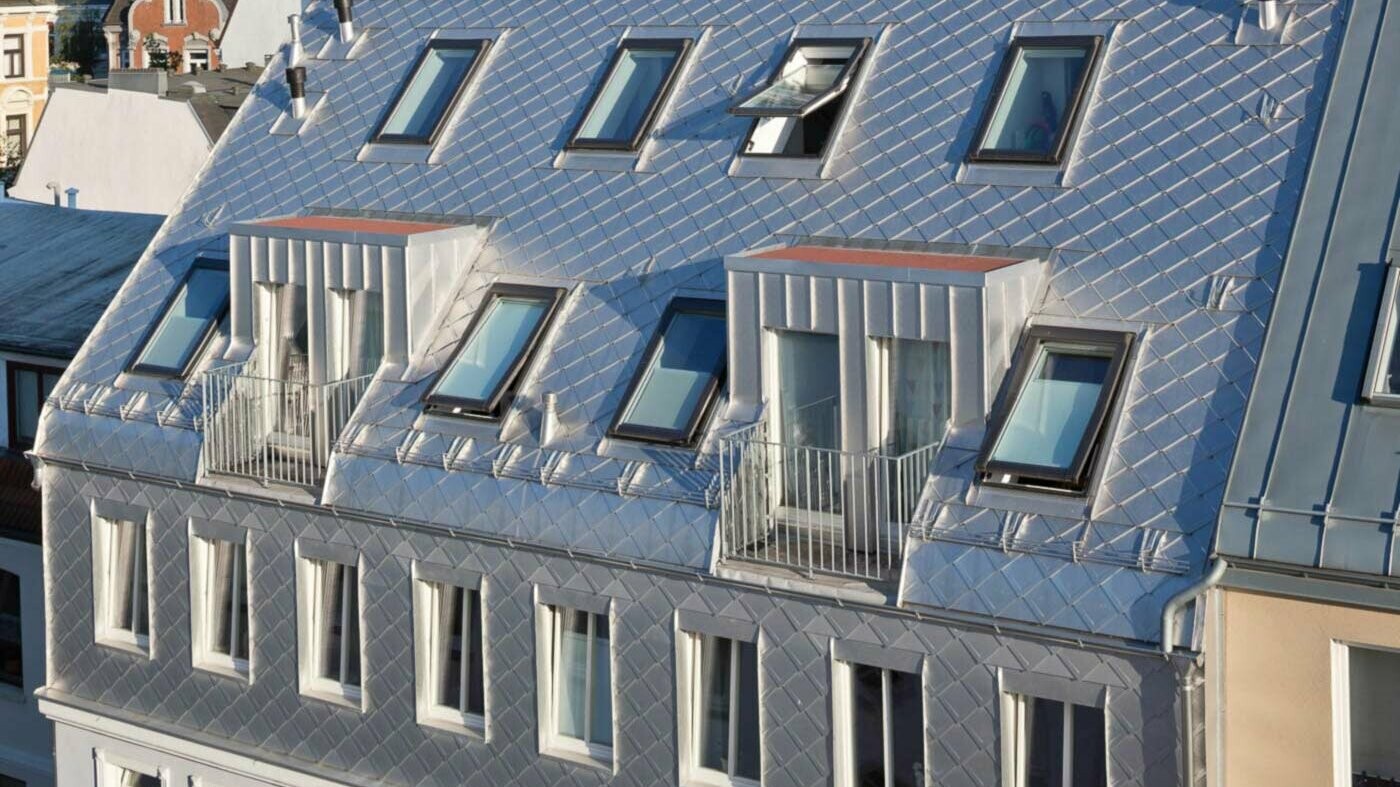

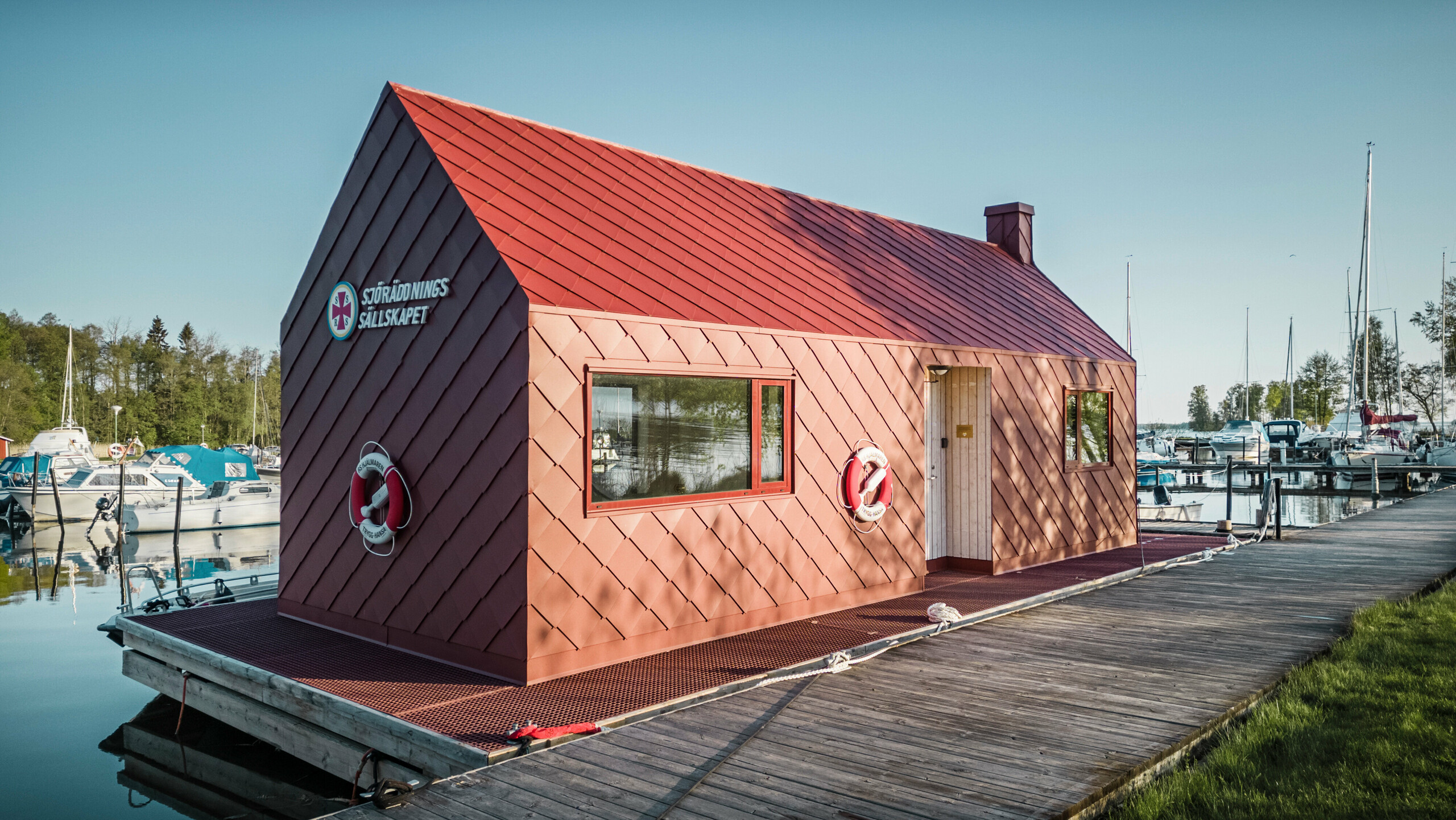

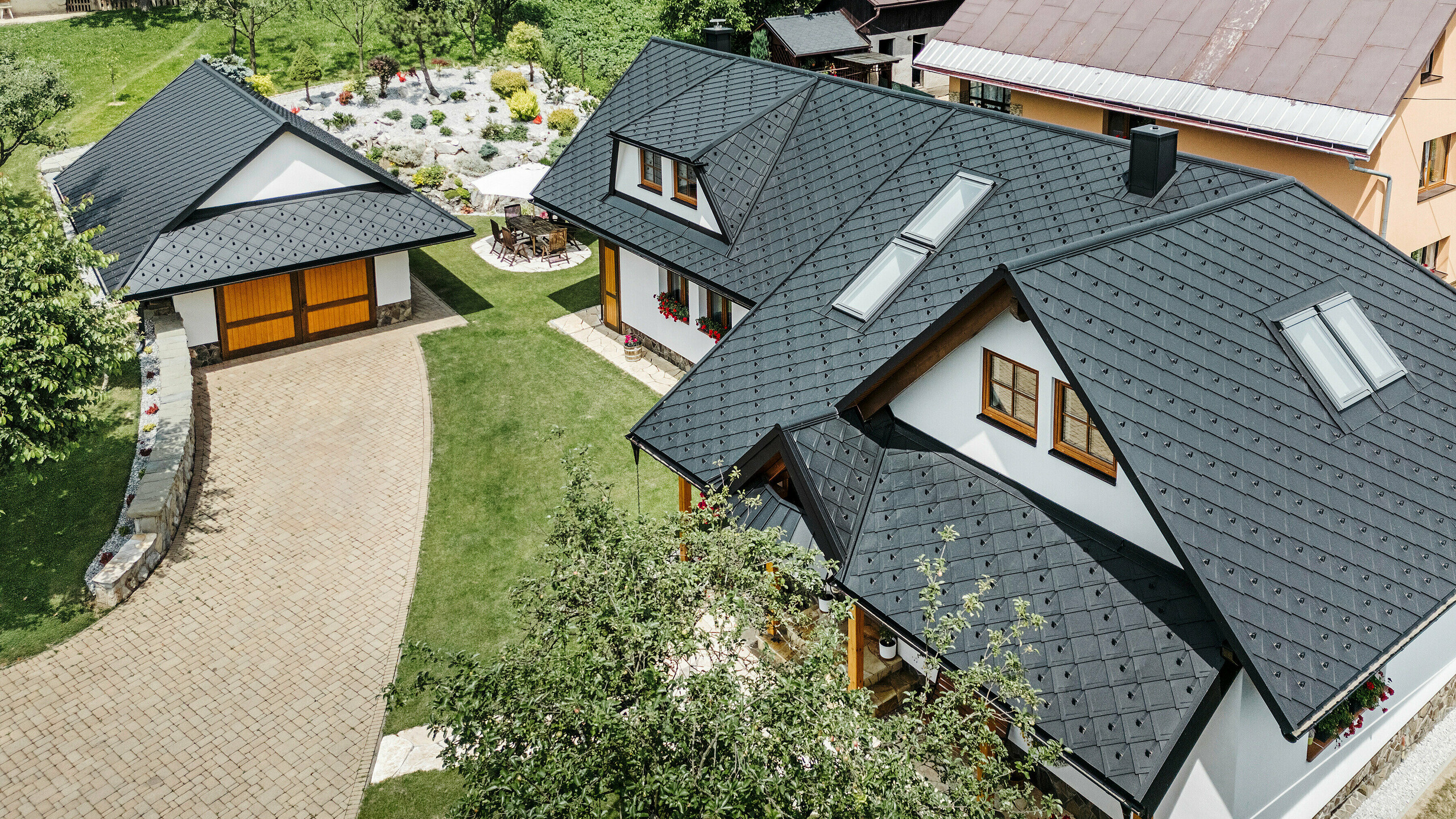

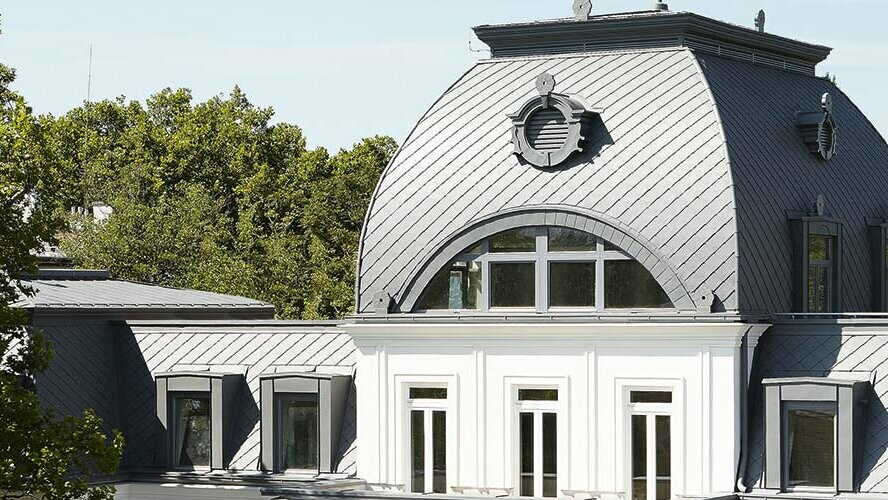

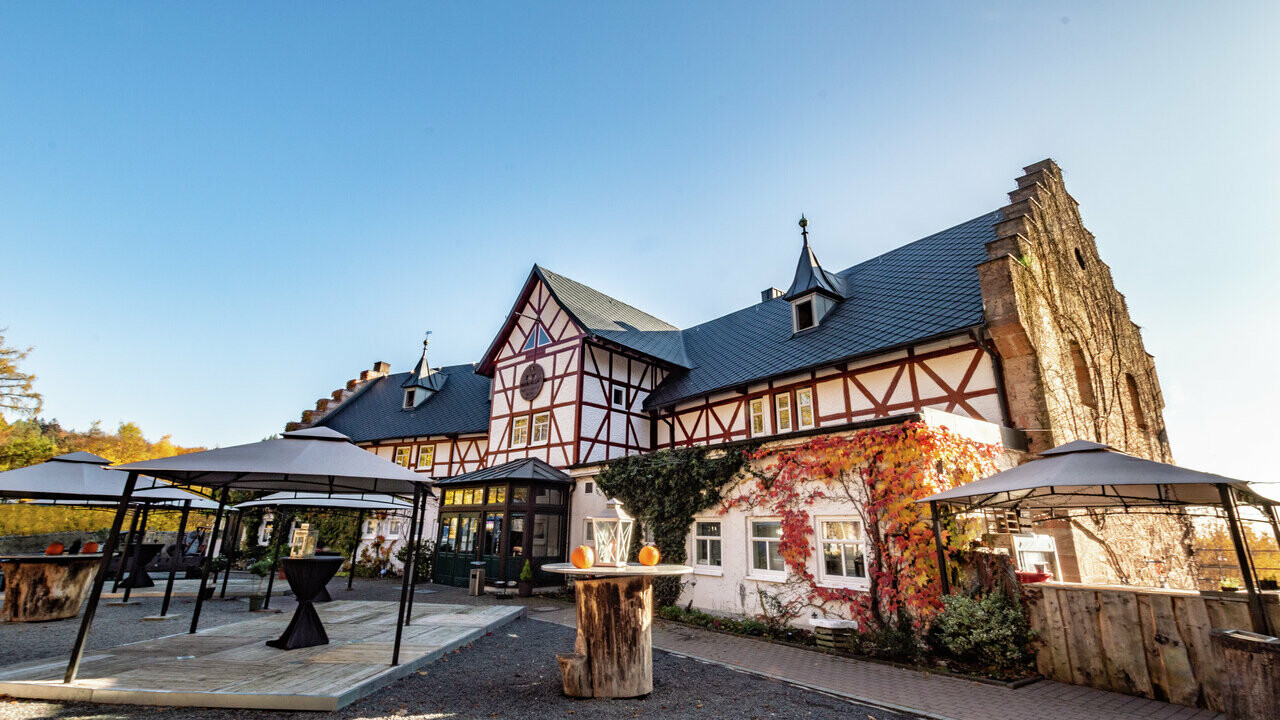

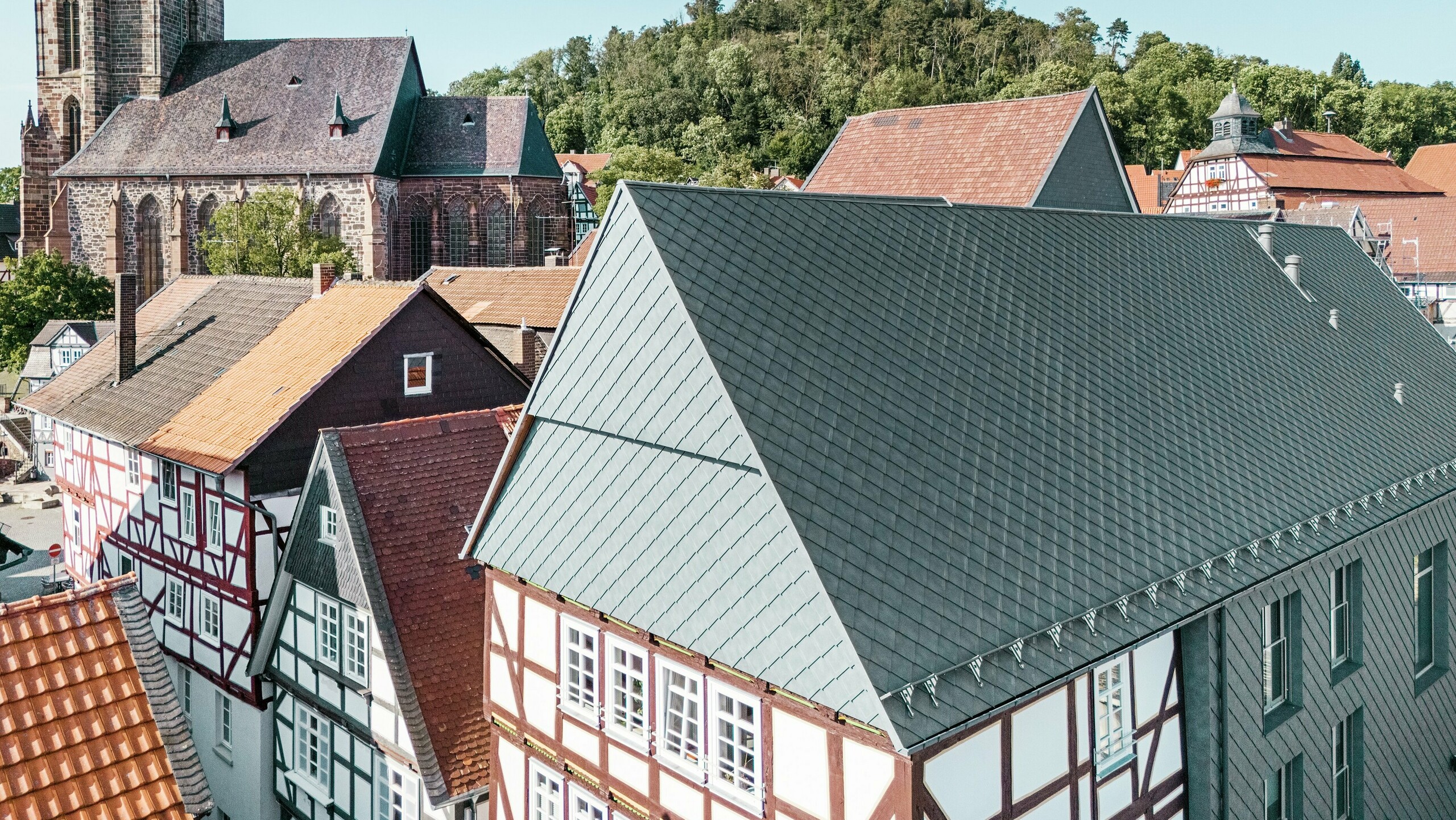

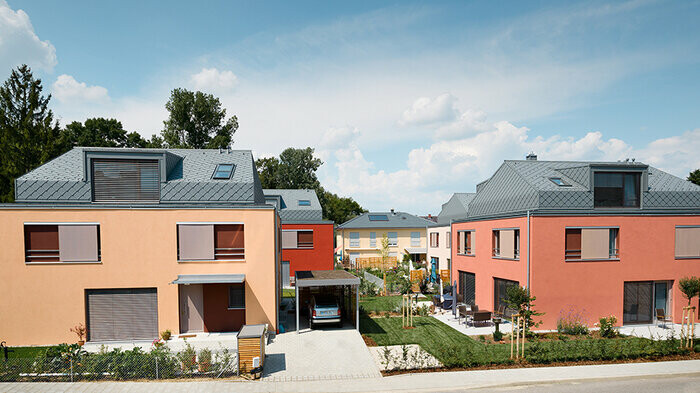

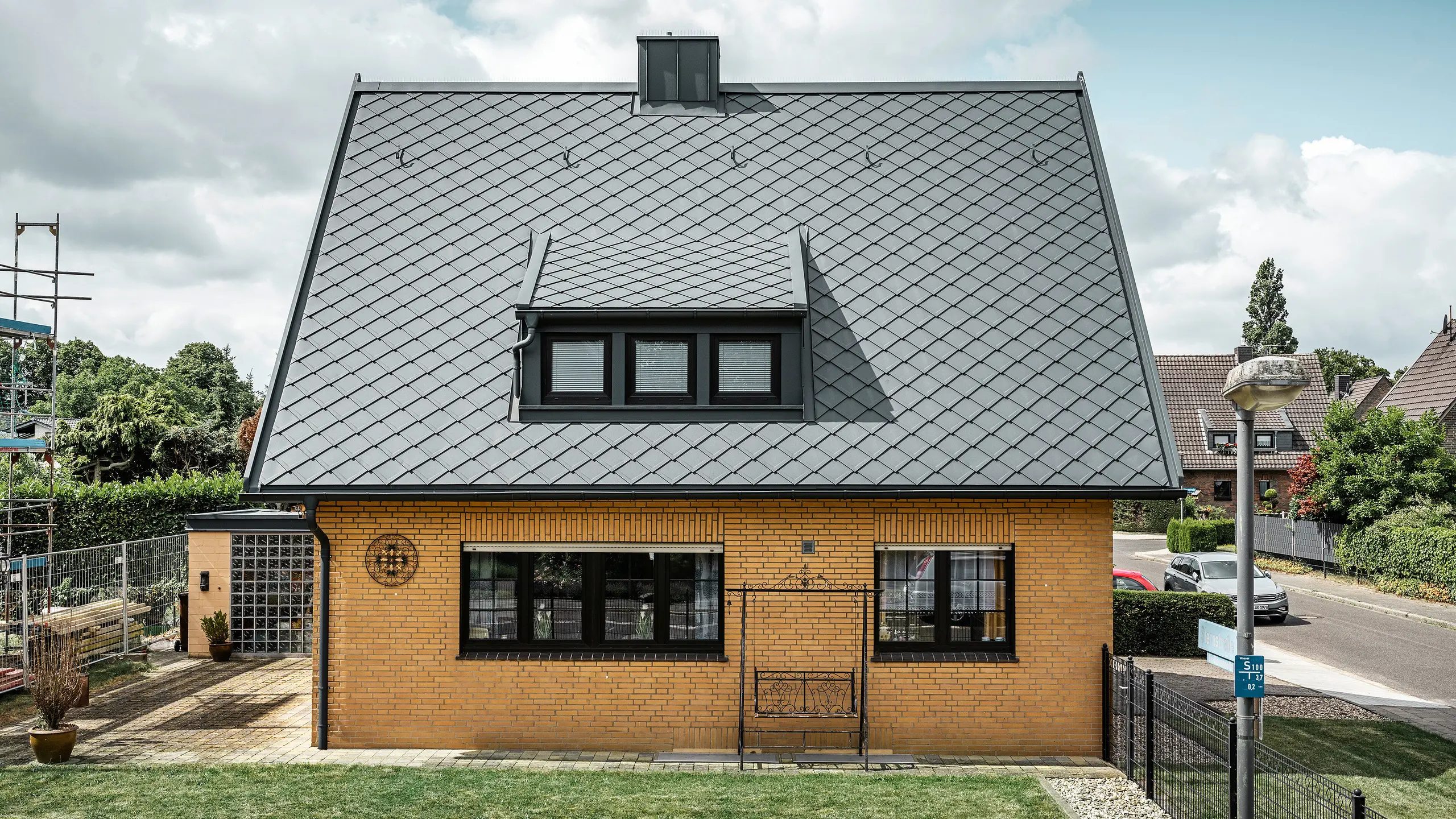

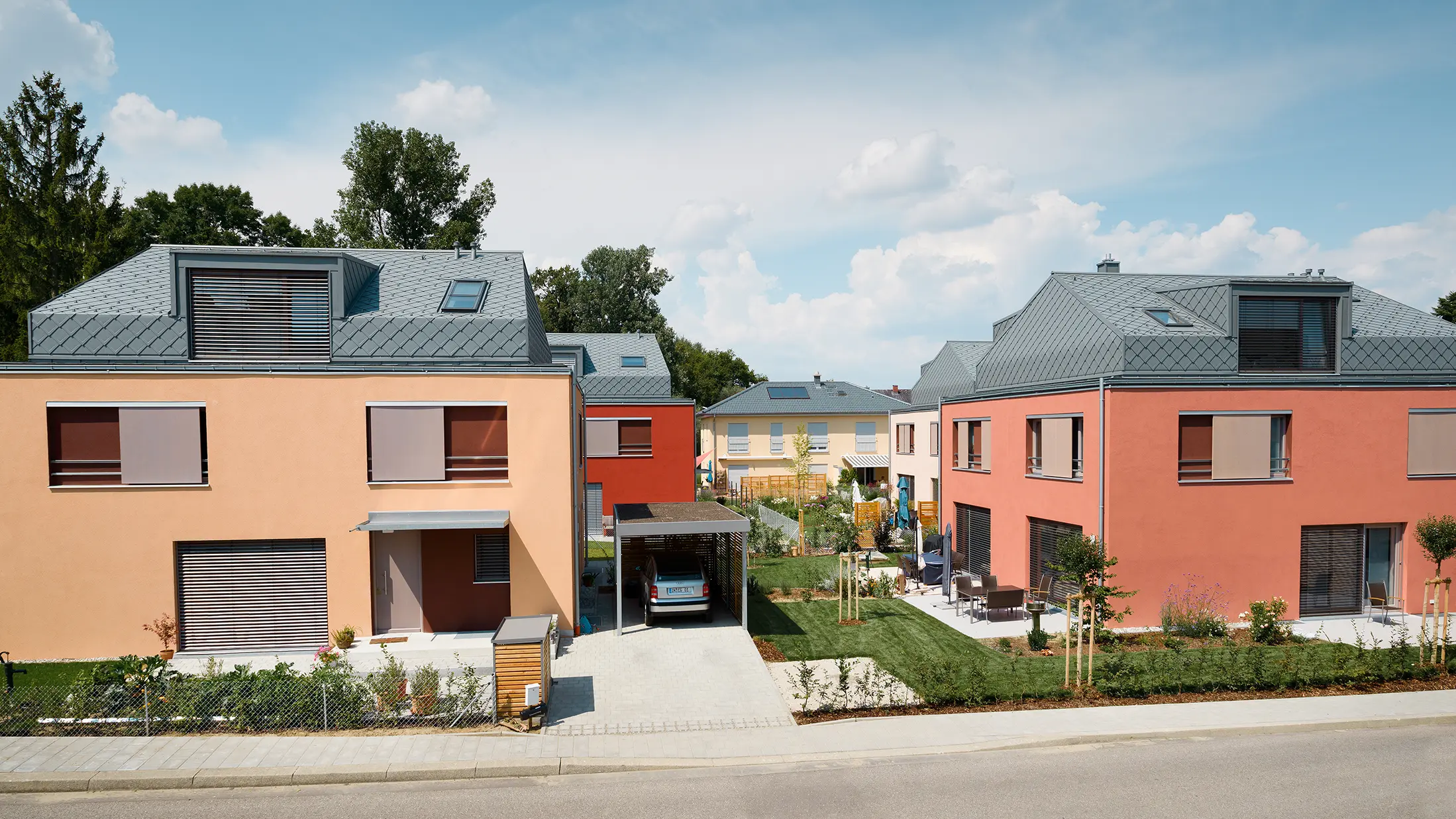

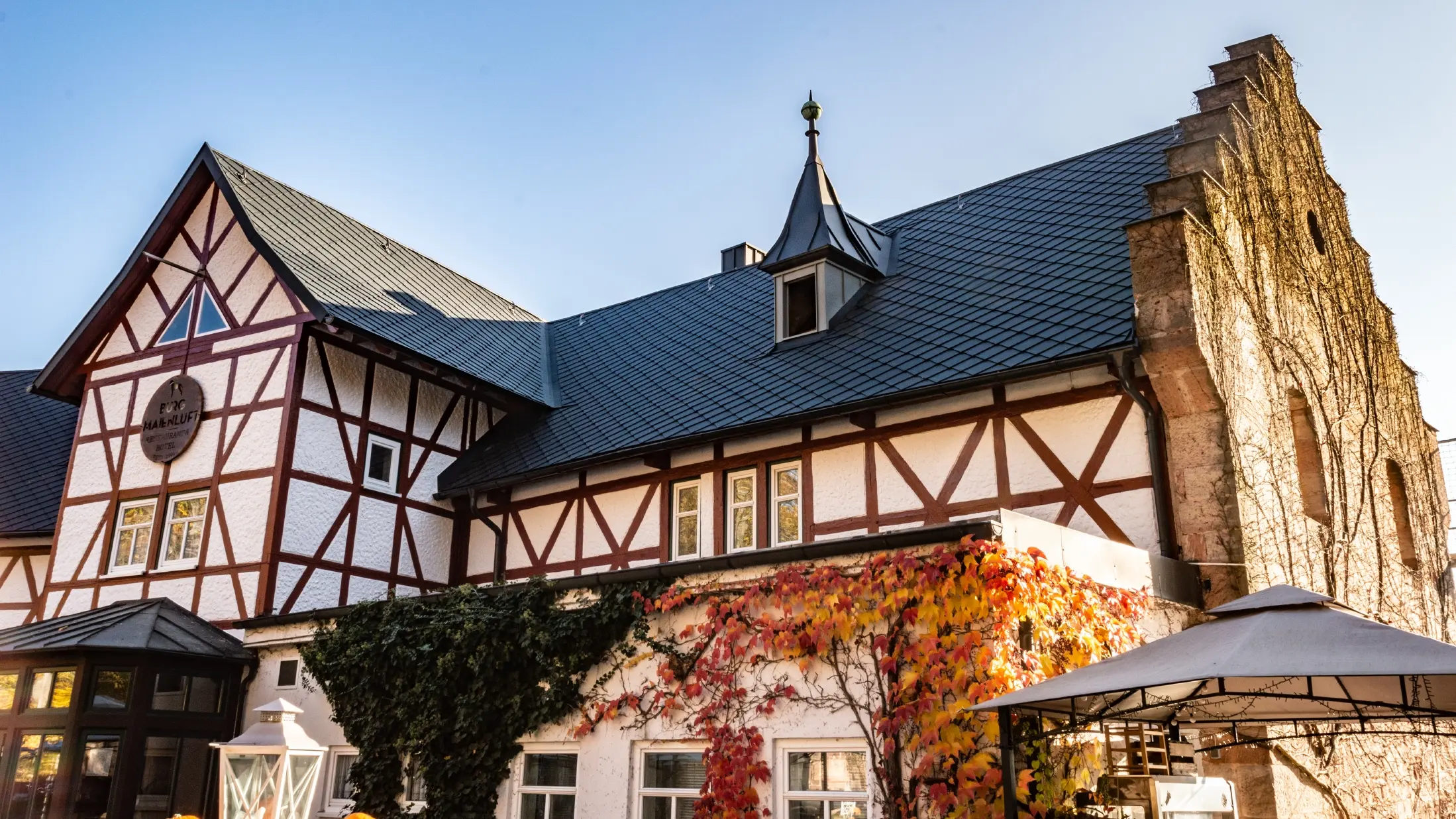

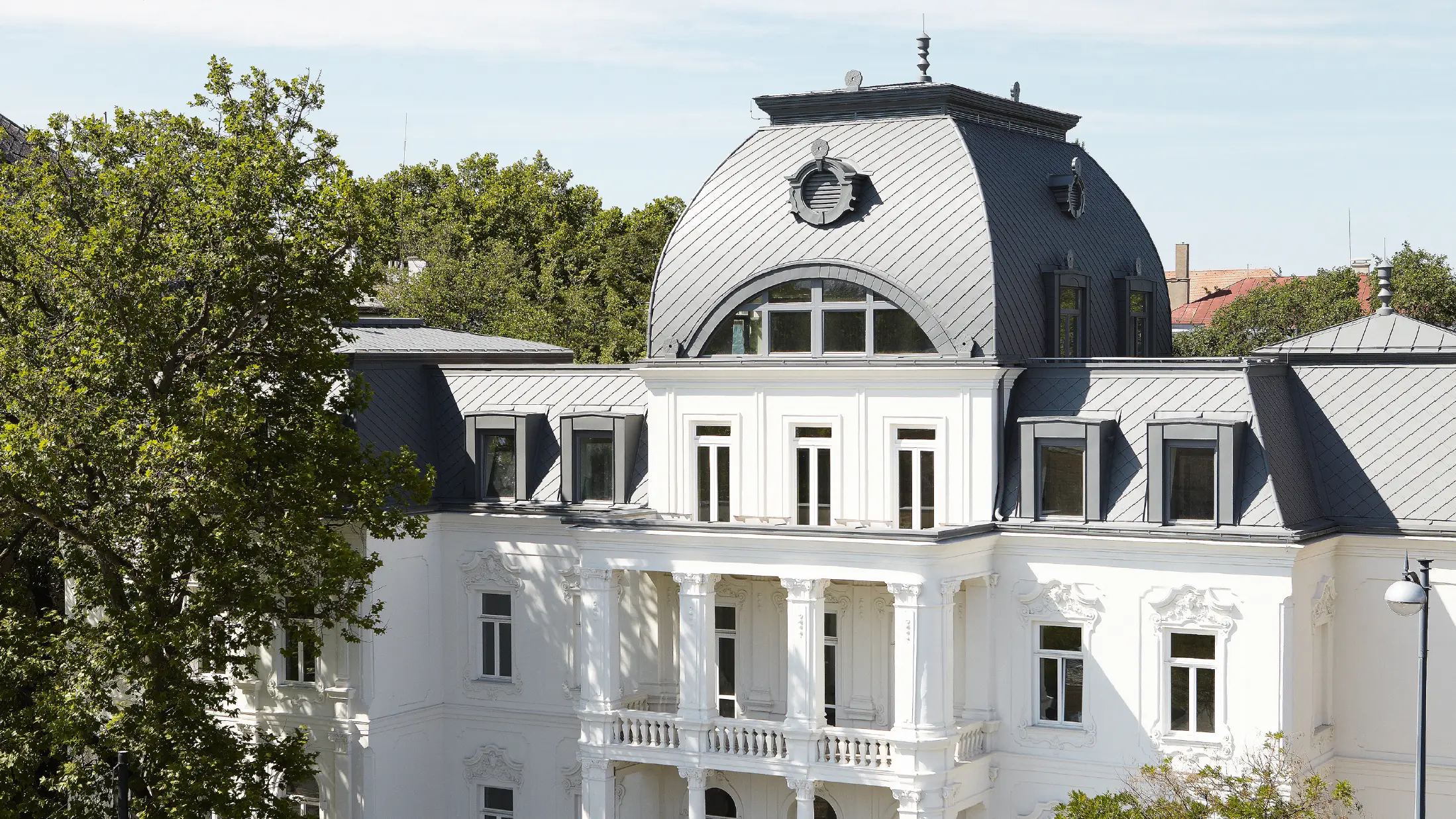

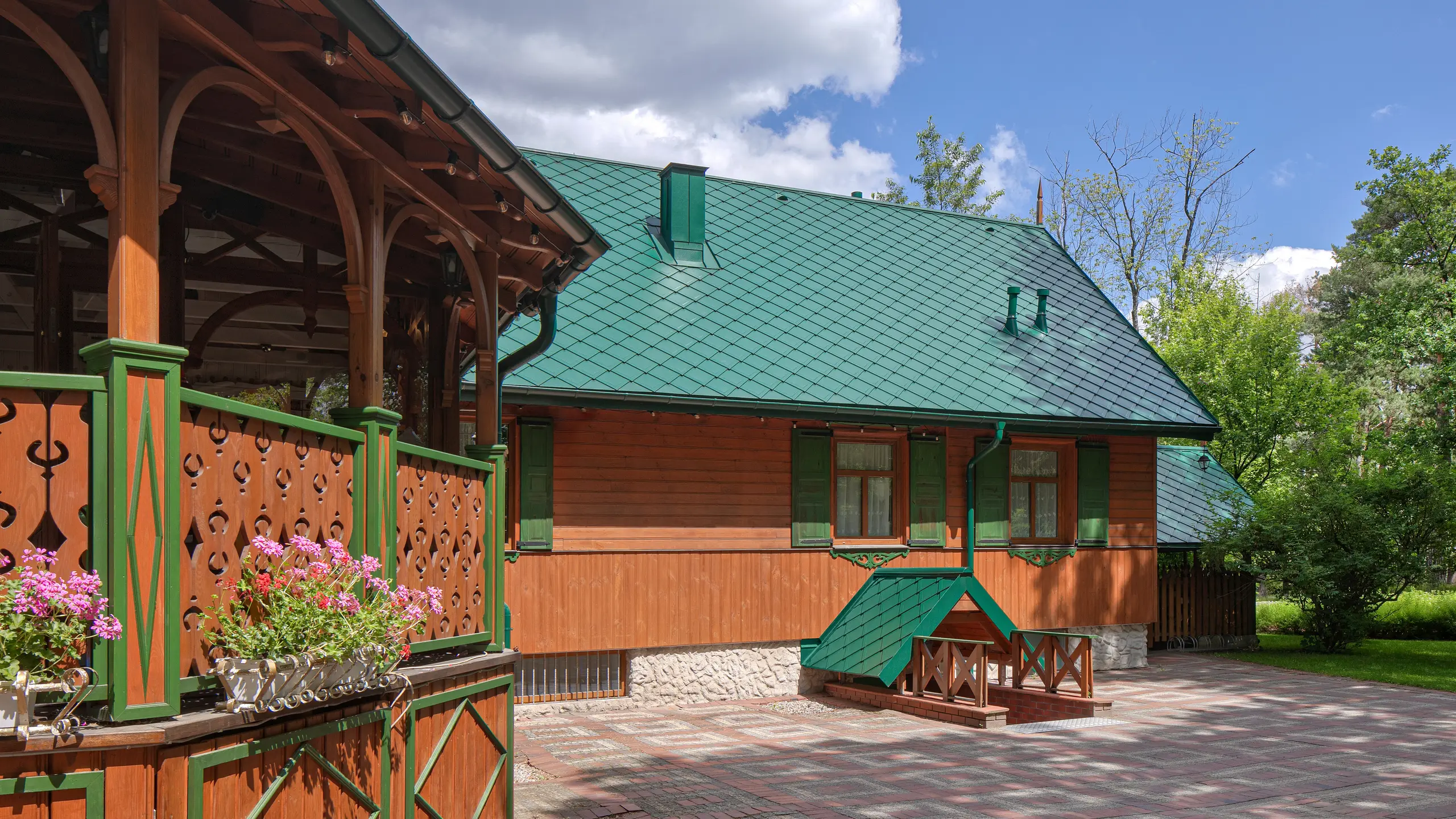

Lassen Sie sich von den bereits umgesetzten Projekten mit der PREFA Dachraute 29 × 29 inspirieren.

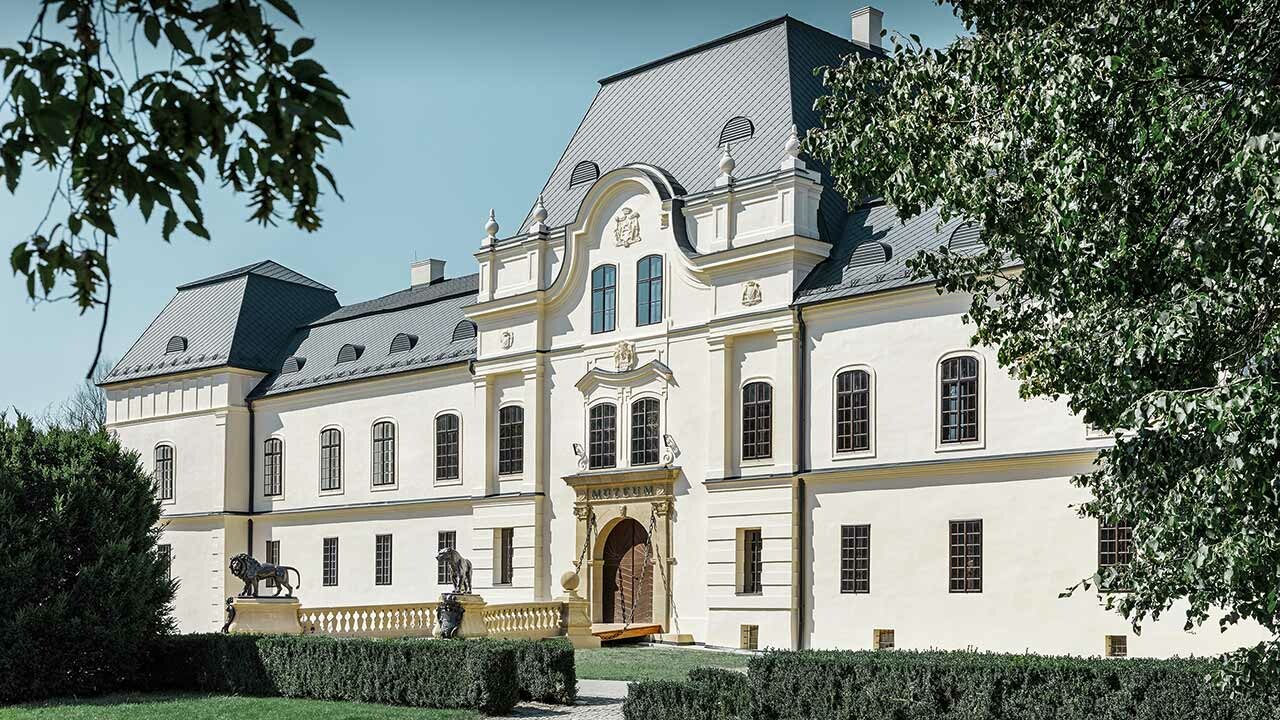

Egal, ob Sie Ihr Dach im Zuge eines Neubaus erstmalig eindecken oder Ihr altes Dach sanieren möchten, in unserer Referenzgalerie und unserer Sanierungsgalerie finden Sie viele inspirierende Projekte mit den PREFA Dachrauten aus Aluminium.

Großformatige Schuppenoptik: Könnte Ihnen auch gefallen.

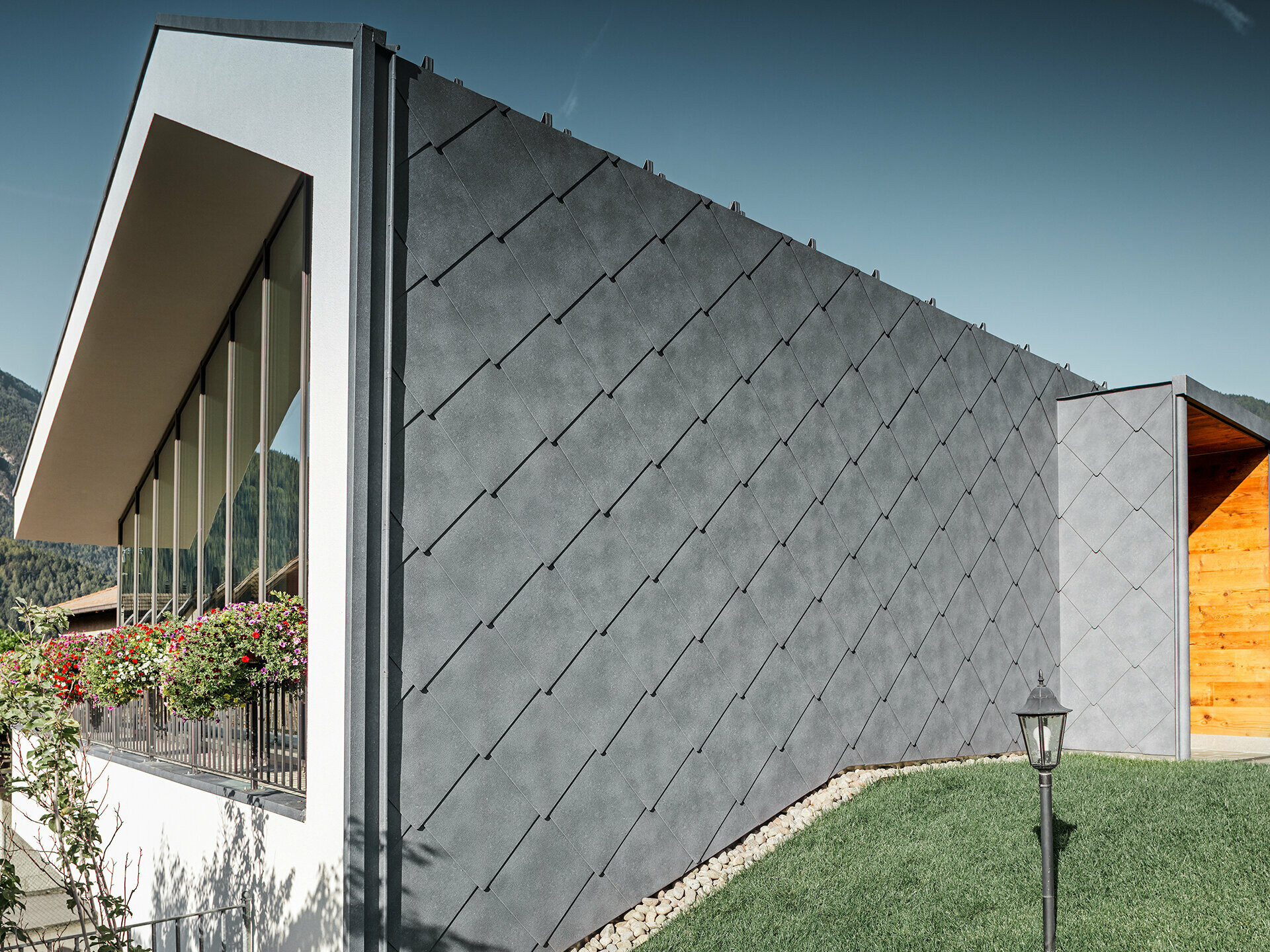

Die etwas größere Dachraute mit 44 × 44 cm setzt auf reduzierteres Design und kommt ganz ohne die Sickenprägung aus. Zudem ist sie bereits ab einer Dachneigung von 12° verlegbar und kann ohne Hafte, also direkt befestigt, rasch verlegt werden.

Haben Sie noch Fragen zur Dachraute 29 × 29?

Es wäre zu einfach, wenn wir Ihnen hier einen Gesamtpreis angeben könnten oder Ihnen sagen könnten, eine Dachplatte oder eine Fassadenschindel kostet xy €. So einfach ist es leider nicht, denn bei einem PREFA Dach oder einer PREFA Fassade bedarf es einer sorgfältigen Kalkulation durch unsere Fachverleger.

Metalldächer sind laut Norm ÖVE/ÖNORM EN 62305-3 als natürlicher Bestandteil des Blitzschutzsystems definiert. PREFA Glattbanddeckungen sind somit als natürlicher Bestandteil der Fangeinrichtung und PREFA Kleinformate als natürliche Ableitungseinrichtung des Blitzschutzsystems (Anbringung einer zusätzlichen Fangeinrichtung und Anklemmen an die Erdung) zulässig.

PREFA Dachplatten, Dachschindeln und Dachrauten, Dachpaneele FX.12 eignen sich aufgrund ihres geringen Gewichtes hervorragend zur Überdeckung von bestehenden Altdächern. Die Montage auf die bestehende Dachsubstanz wie zum Beispiel Bitumenschindeln und Bitumenbahnen kann schnell durchgeführt werden. Voraussetzung für eine mögliche Überdeckung sind eine intakte Unterkonstruktion, die richtige Dachneigung und die Voraussetzungen der bauphysikalischen Grundlagen!

Kleine Hagelkörner können einem PREFA Dach mit Stuccooberfläche nichts anhaben. Bei Hagel mit extremen Korngrößen ist eine funktionelle Beschädigung des Daches, wie bei allen Dachbaustoffen, nicht auszuschließen. Das Durchschlagen der PREFA – Bedachung ist jedoch selbst bei extremsten Hagelbedingungen mit an Sicherheit grenzender Wahrscheinlichkeit auszuschließen.

Die Zerstörung von Metallen durch chemische oder elektrochemische Reaktionen mit seiner Umgebung wird als Korrosion der Metalle bezeichnet. Die bekannteste Art der Korrosion ist das Rosten bei Eisen. Aluminiumwerkstoffe sind weitgehend korrosionsbeständig und rostfrei!

Technische Informationen zur PREFA Dachraute 29 × 29

Material

beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung

Standardoberfläche

stucco

Abmessungen

290 × 290 mm in verlegter Fläche (12 Stk./m²)

Mindestdachneigung

22° (ca. 40 %)

Gewicht

ca. 2,6 kg/m²

Unterkonstruktion und Trennlage*

Auf Vollschalung (mind. 24 mm); ab einer Schneeregellast von 3,25 kN/m² oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich.

* Länderspezifische Normen und Fachregeln beachten.

Basisbefestigung

indirekt, 1 PREFA Dachrautenhaft sowie Rillennagel pro Dachraute 29×29 (d. h. 12 PREFA Dachrautenhafte sowie Rillennägel pro m²)

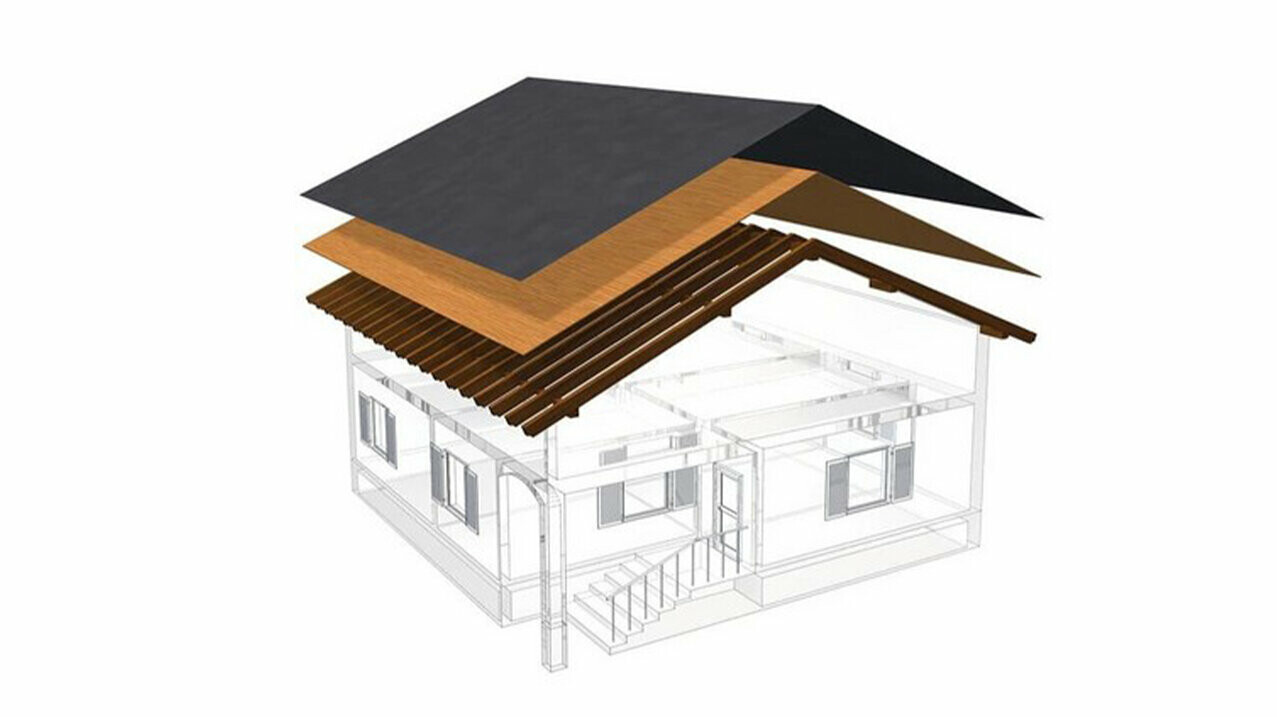

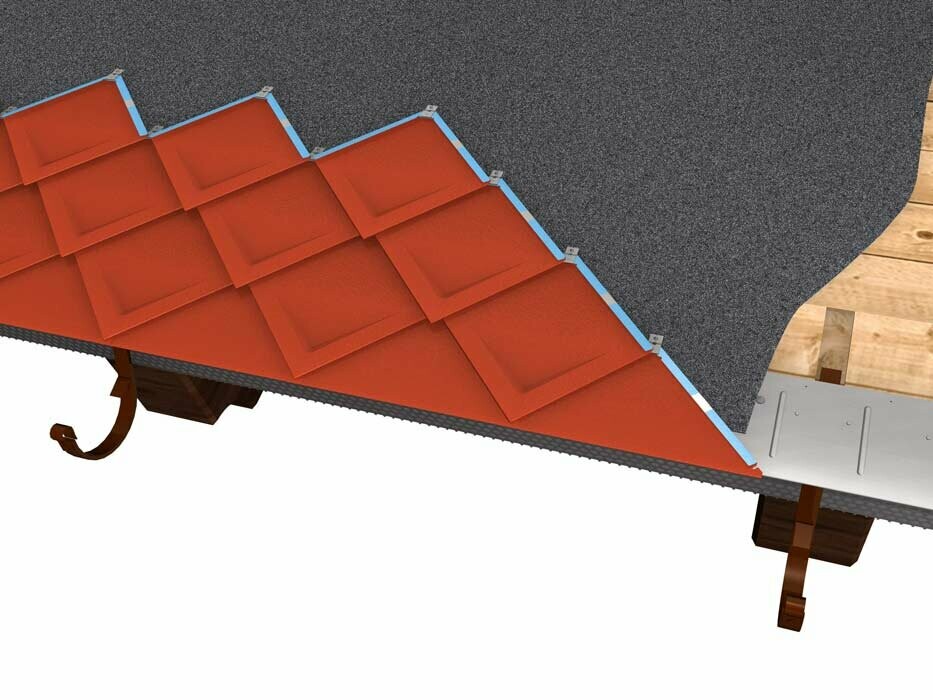

Dachaufbau bei Verwendung von Dachrauten 29 × 29

PREFA Aluminiumdächer werden mit belüfteter Unterkonstruktion ausgeführt, dabei sind die Dacheindeckung und die Wärmedämmschicht durch einen belüfteten Zwischenraum getrennt. Dadurch kann z. B. entstandenes Kondenswasser abtransportiert werden.

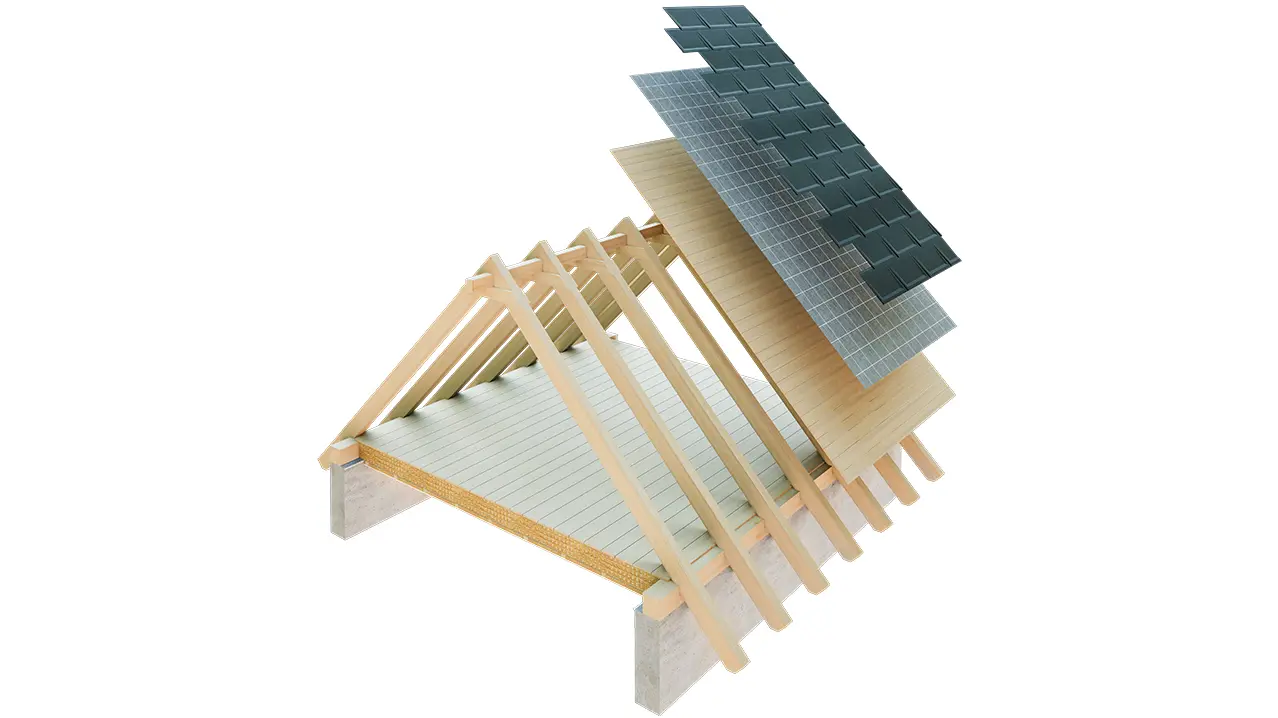

Meist wird die Dachhaut belüftet, wie im ersten Bild zu sehen ist. Es kann aber auch der ganze Dachbodenraum durchlüftet sein (zweites Bild).

Planung & Anwendung

Hier finden unsere Spengler und Architekten Ausschreibungstexte sowie Details zu den Dachrauten 29 × 29 als Download. Die Verlegeanleitungen und Verlegetipps fürs Dach, den Planungsleitfaden, den Erhebungsbogen Dach sowie zahlreiche Verlegevideos zur Dachraute finden unsere Verlegepartner im Servicebereich. (Nur für Partnerbetriebe: Halten Sie bitte Ihre Zugangsdaten bereit; Sie haben noch keine Zugangsdaten? Dann wenden Sie sich an Ihren zuständigen Gebietsverkaufsleiter.)

Hinweis speziell für unsere Architektur- und Planungsbüros: 3D- und BIM-Daten sowie Texturen unserer Produkte finden Sie zudem hier: digital planen

Zubehör für PREFA Dachraute 29 × 29

Im Anschluss finden Sie eine Liste mit dem PREFA Dachrauten-Zubehör, vom Saumstreifen und Jetlüfter bis zu Dachsicherheitsprodukten wie Schneestopper und Laufsteg. Die farblich passenden Dachrinnen und Ablaufrohre finden Sie unter „Dachentwässerung“. Auch Fassadensysteme, Hochwasserschutz oder Photovoltaik-Produkte zählen zum PREFA Sortiment.

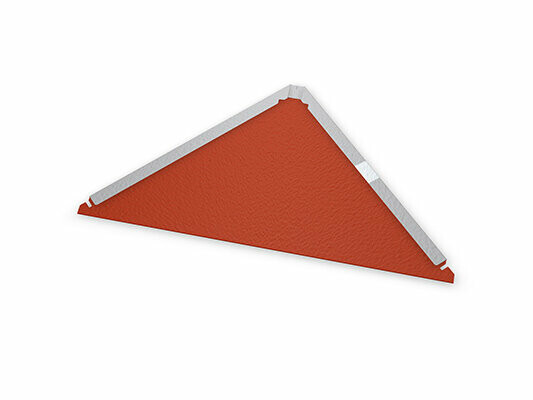

Startplatte für Dachraute 29 × 29

-

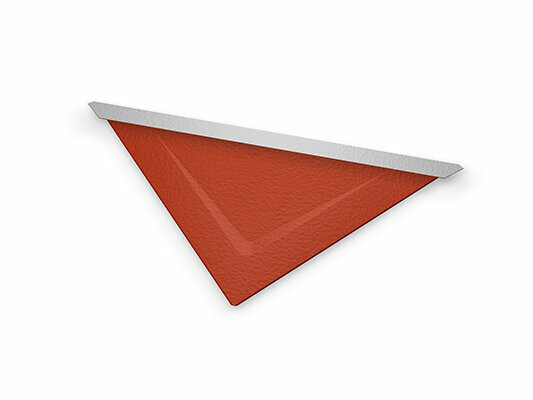

Endplatte für Dachraute 29 × 29

-

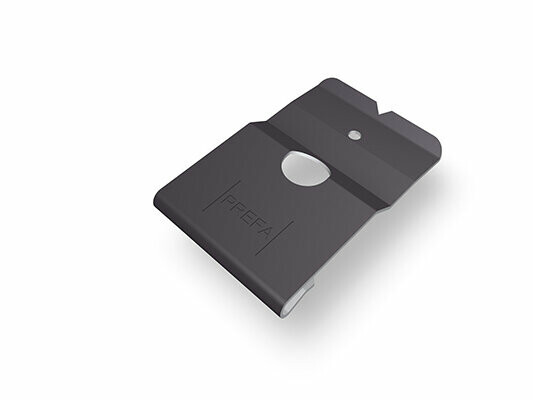

Dachrautenhaft 29 × 29

in Anthrazit

Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16

1800 × 158 × 1,00 mm, vorgelocht

Jet-Lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer

Jet-Lüfter-Vorkopf

-

Grat- und Firstreiter

500 × 1,00 mm

Gratreitervorkopf

-

Ortgangstreifen

95 × 2.000 × 0,70 mm, mit Haftstreifen

Sicherheitskehle

3.000 mm, mit Doppelfalz gekantet

Vogelschutzgitter

125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm

Lüftungsband

mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

Einlaufblech

230 × 2.000 × 0,70 mm

Schneestopper für Dachplatte und Dachraute 29 × 29

-

Haken für Schneerechensystem

mit 3 Durchzügen

Einlegprofil

3.000 mm; 25/25

Eiskralle

passend für Einlegprofil

Abschluss für Schneerechensystem

für Einlegprofil

Gebirgsschneefangstütze

für Rundholz Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarhalter mit Abdeckkappe

Länge: 260 mm

Solarhalter Sunny

zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen

Solarhalter Fix

Zur Montage von Solar-Modulen auf allen PREFA Kleinformat-Dachsystemen. Fixe Montage: zur flachen Anbindung mit geringer Bauhöhe. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

Solarhalter Vario

Zur Montage von Solar-Modulen auf allen PREFA Kleinformat-Dachsystemen. Variable Montage: flexible Höhenanpassung zum Ausgleich von Niveauunterschieden. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Er

Einzeltritt

verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf einem Fußteil

250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf zwei Fußteilen

360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B

Laufsteg

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B

Laufstegverbinder

-

Sicherheitsdachhaken

nach EN 517 – B

Sicherheitsdachhaken auf Fußteilen

nach EN 517 – B

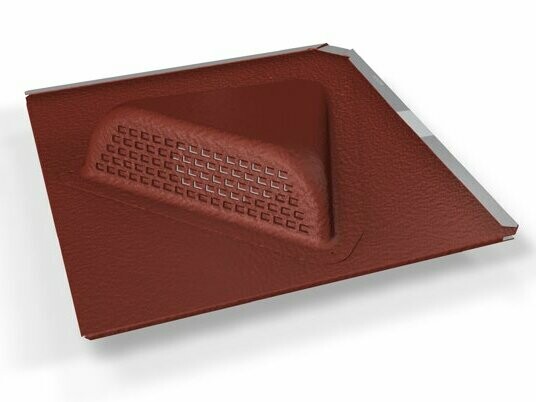

Froschmaulluke für Dachraute 29 × 29

290 × 290 mm, Lüftungsquerschnitt ca. 30 cm²

Froschmaullukenhaube

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

Entlüftungshaube

Ø 100 mm, ab 12° Dachneigung

Entlüftungsrohr

Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung

Faltmanschette 100

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

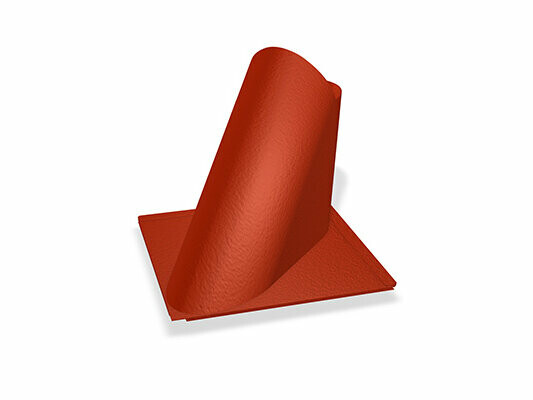

Einfassungsplatte für Dachraute 29 × 29

Dachneigung von 22° - 52°, Ø 80 - 125 mm

Einfassungsplatte zum Einfalzen

Dachneigung von 12° - 52°, Ø 80 - 125 mm

Universaleinfassung 2-teilig

Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm

Unterlagsplatte

Länge: 540 mm, Breite: 125 mm

Einfassung Vario

Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°

Dachluke

-

Fenstereinfassungen für Roto & Roto-Q-Serie

in vielen Abmessungen verfügbar

Fenstereinfassungen für Velux

in vielen Abmessungen verfügbar

Kaminhut

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Dachleitungshalter für Blitzschutzdraht

Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :

Spezialkleberset

Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
