Quadratrohr

Quadratisch, praktisch, schön! Das innovative Dachentwässerungssystem für moderne Architektur.

+5
weiterlesen

Produktinformationen

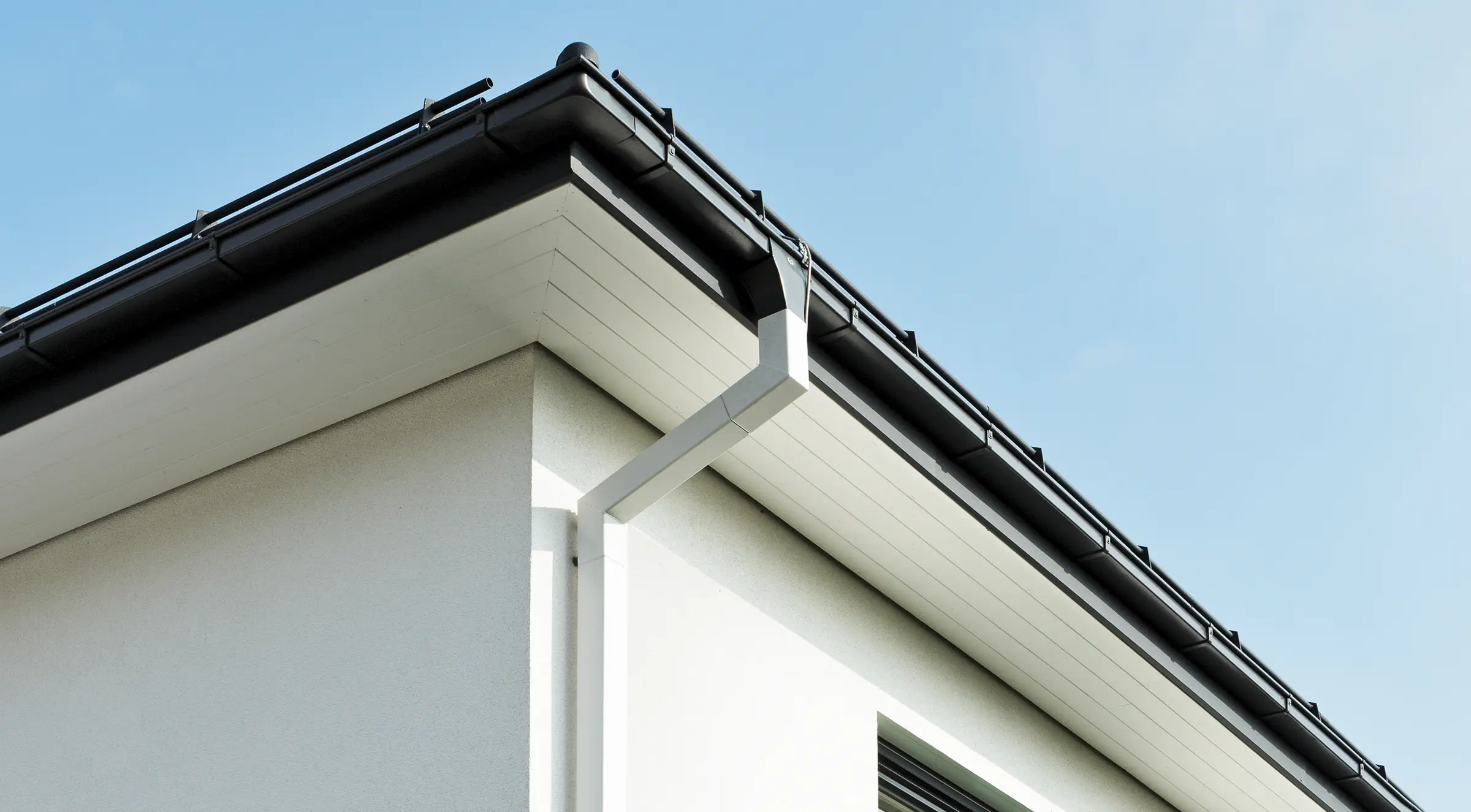

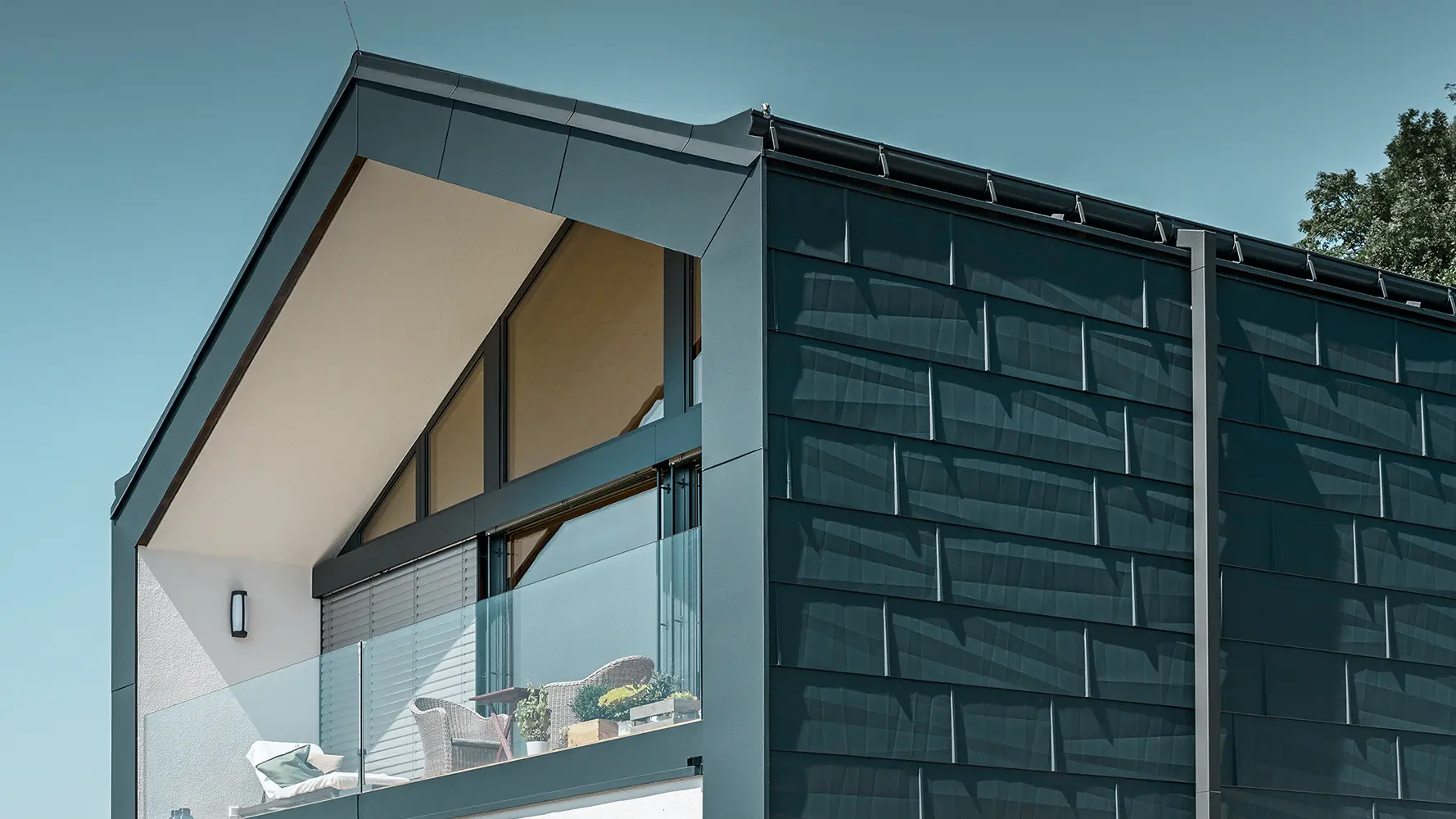

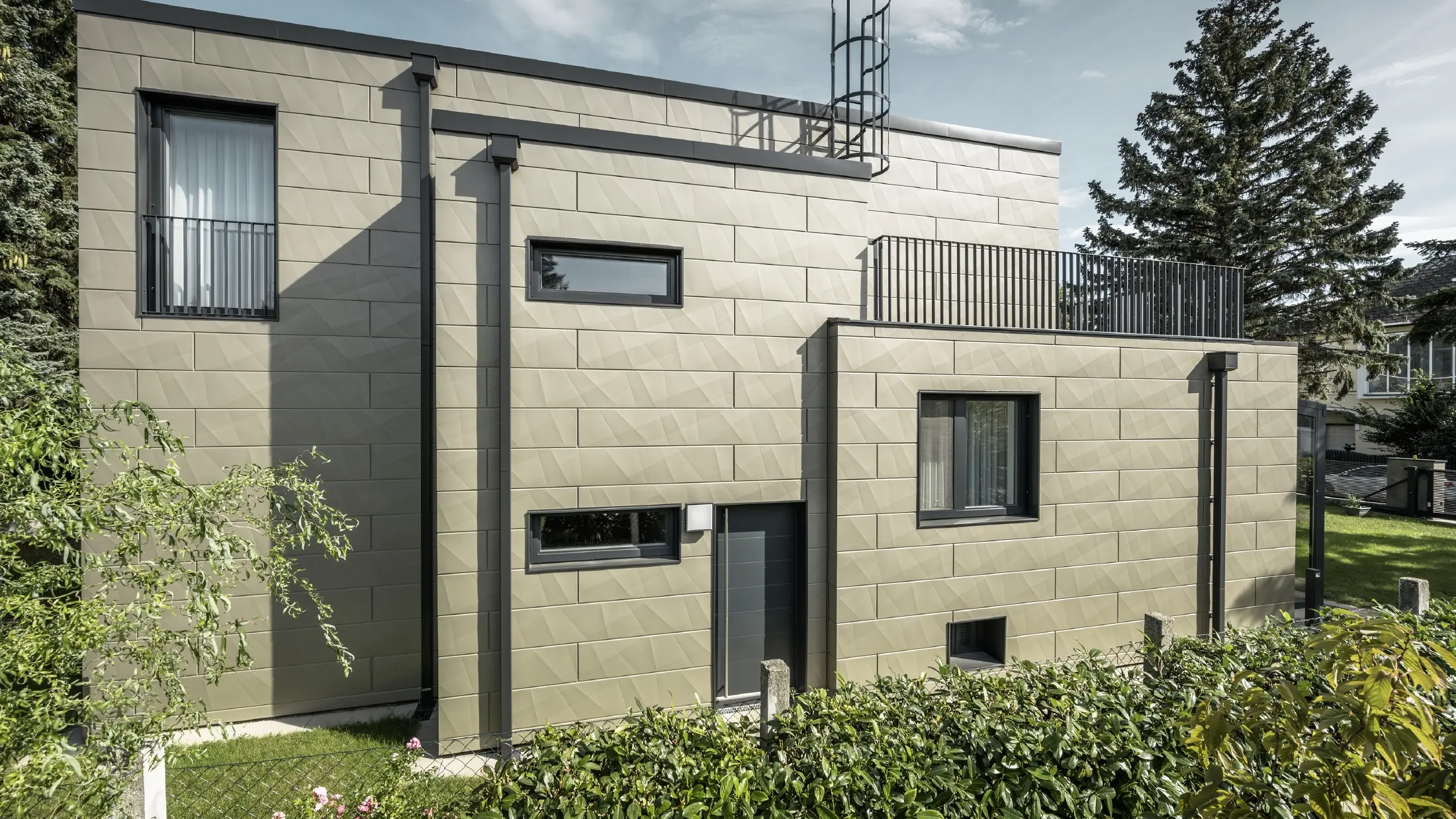

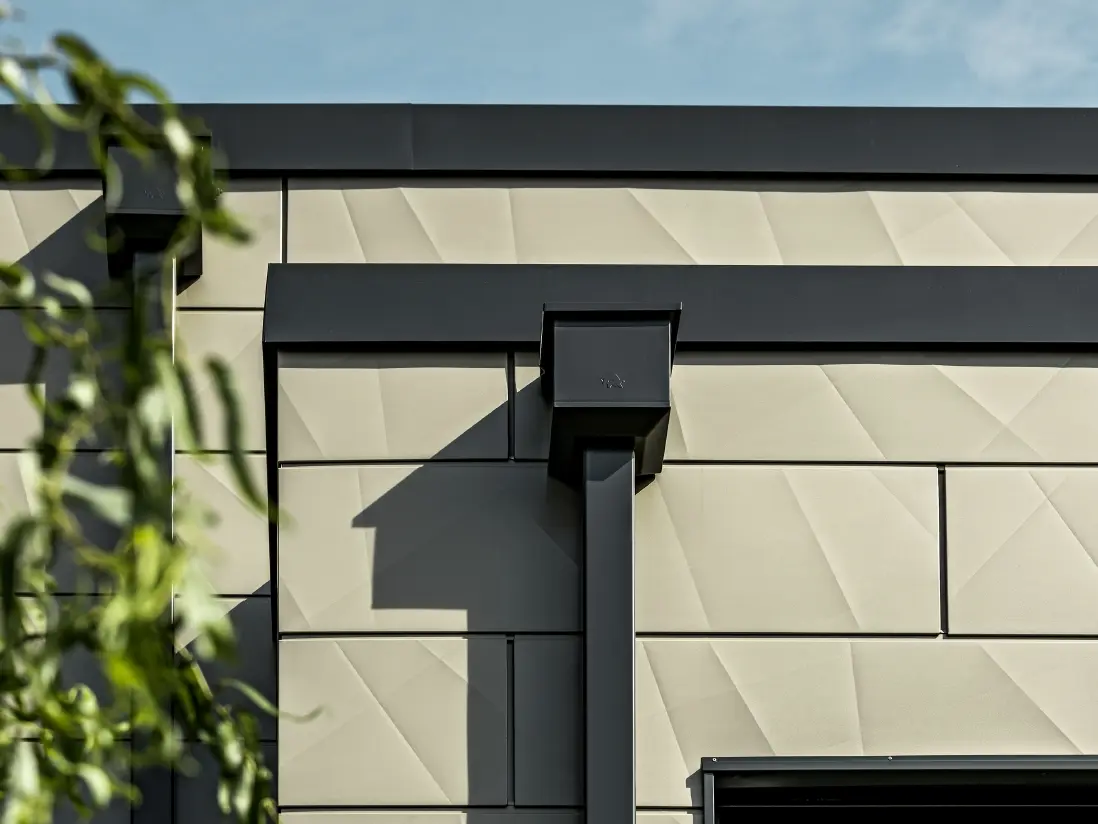

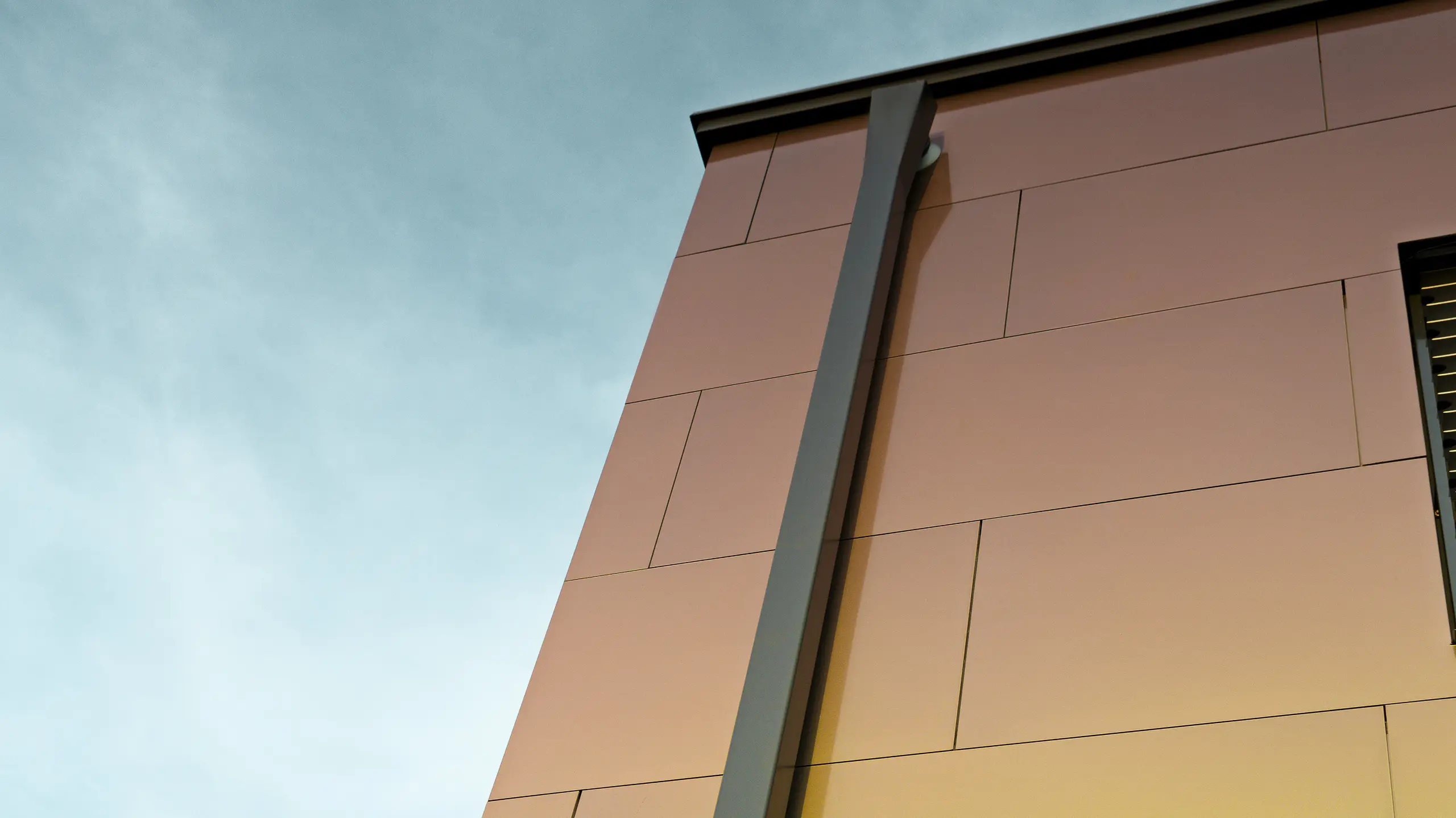

Das quadratische Komplettsystem aus Aluminium setzt neue Maßstäbe in der Dachentwässerung. Es ist durch das reduzierte und elegante Design optimal für den Einsatz bei modernen Bauwerken geeignet. Die innovativen Aluminiumprodukte sind nicht nur besonders robust, sondern auch optisch ein Hingucker. Durch Halterungen auf der Rückseite fügen sich die Quadratrohre geschickt in die Fassade ein – ohne sichtbare Befestigungen.

Das PREFA Entwässerungssystem besteht aus zwölf verschiedenen Bauteilen: quadratische Ablaufrohre mit an die Kastenrinnen angepassten Radien, verschiedene Rohrbögen mit 72° Grad, Speiereinmündung und Wasserfangkasten mit eckigem Abgang.

Farbübersicht (9)

Farbsortiment

Farbe

Bezeichnung

~ RAL

01 Braun

P.10 braun

7013

02 Anthrazit

P.10 anthrazit

7016

03 Schwarz

P.10 schwarz

9005

07 Hellgrau

P.10 hellgrau

7005

10 Prefaweiß

P.10 prefaweiß

9002

11 Nussbraun

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

12 Silbermetallic

silbermetallic

9006

13 naturblank

naturblank

Farbvielfalt: PREFA

Das PREFA Quadratrohr ist standardmäßig in den P.10 Farben braun, anthrazit, hellgrau lagernd.
In den Farben P.10 Schwarz, P.10 Prefaweiß, P.10 Nussbraun, P.10 Dunkelgrau und in allen weiteren (RAL-)Farben auf Bestellung verfügbar. Bitte Lieferzeiten und Aufpreise berücksichtigen.

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Bei Metallicfarben können Farbdifferenzen auftreten.
  • Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Technische Informationen

Quadratrohr-Dimensionen (Stücklängen 3 m & 1,5 m)

100 × 100 mm (quadratisch)
80 × 80 mm (quadratisch)

Radien an PREFA Kastenrinnen angepasst

Stärke Quadratrohr

1,6 mm

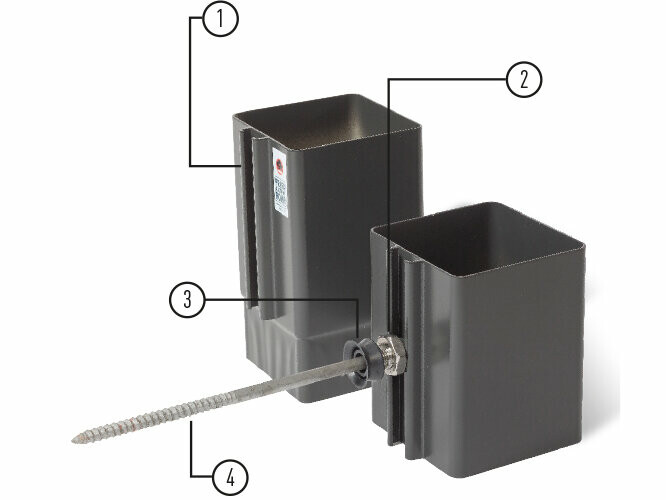

Mit durchgehender Aufnahme für Halteklemme (Funktion wie Schelle)

Planung & Anwendung

Hier finden Sie weitere Produktinformationen zum Download

Zubehör

PREFA Quadratrohr

□ 100/600 mm □ 100/3.000 mm □ 100/1.500 mm

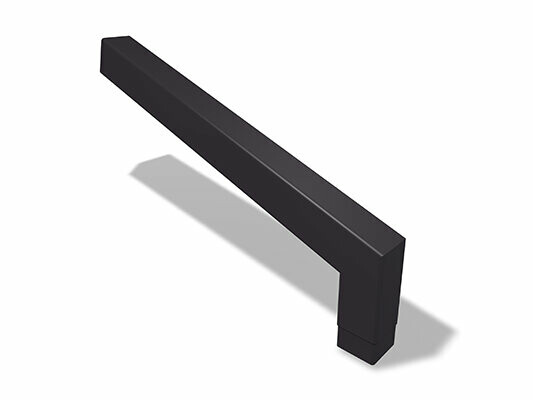

PREFA Quadratrohrbogen 72° lang

□ 100 Abmessungen 1.000 × 196 mm sichtbar

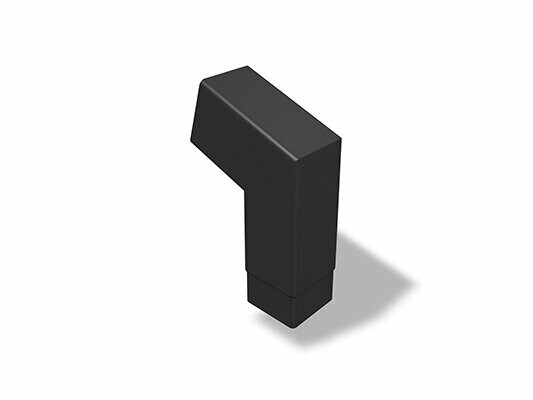

PREFA Quadratrohrbogen 72° kurz

□ 100 Abmessungen 196 × 196 mm sichtbar

PREFA Wasserfangkasten für das RPEFA Quadratrohr

PREFA Quadratrohr Wasserfangkasten

□ 100

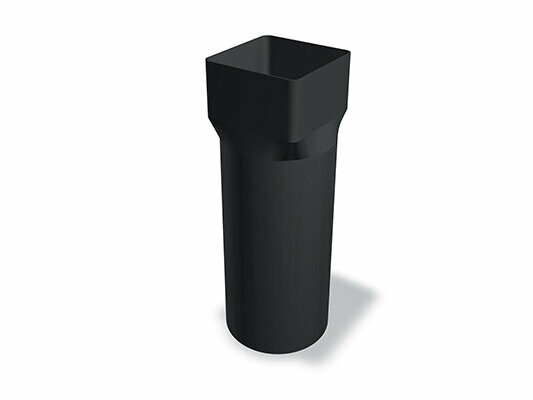

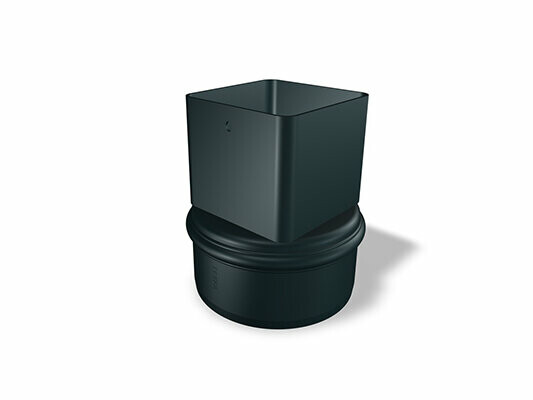

PREFA Quadratrohr Muffe

□ 100 – ⌀ 100 mm passend für HT/HG NW 110 mm □ 100 – ⌀ 115 mm passend für HT/HG NW 125 mm

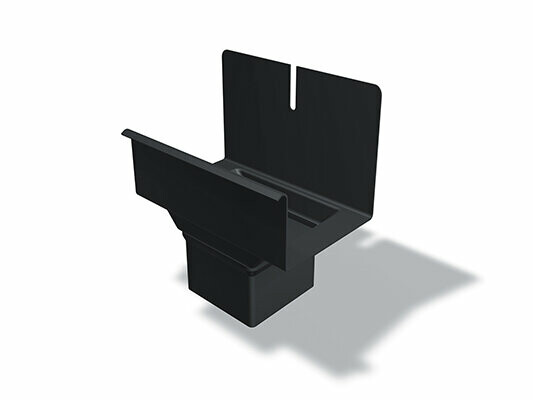

PREFA Quadratrohr Kessel

333 mm/□ 100 400 mm/□ 100

PREFA Speiereinmündung für das Quadratrohr

PREFA Quadratrohr Speiereinmündung

□ 100 passend für HT Rohr NW 110

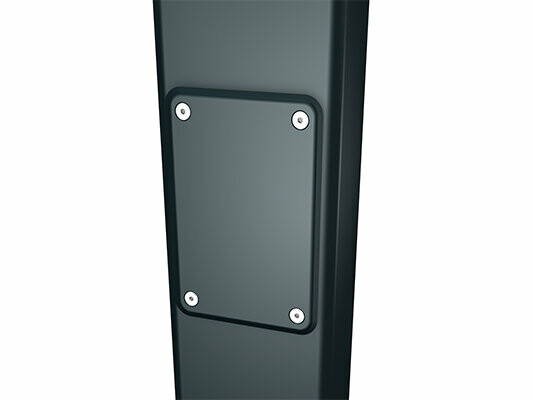

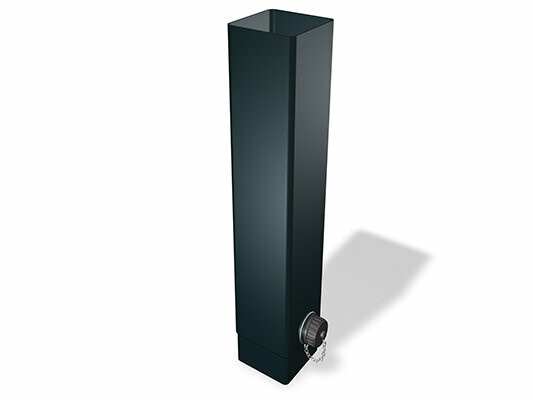

PREFA Quadratrohr mit Reinigungsöffnung

□ 100/1.500 mm

PREFA Gummidichtung

⌀ 100 mm passend für HT/KG NW 110 mm

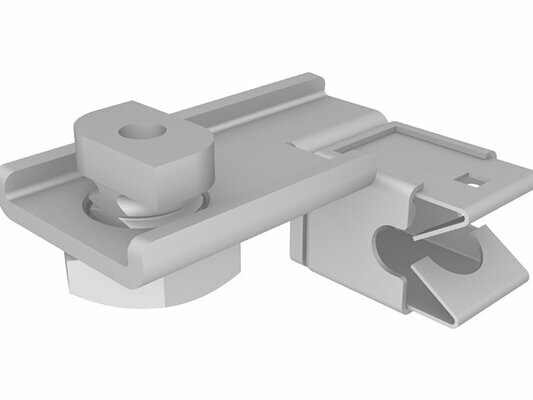

PREFA Quadratrohr Blitzschutzklemme

mit integriertem Niro-Clip als Leitungshalter inkl. Halteklemme zur Befestigung; Leitungshalter für Drahtbefestigung ⌀ 8 – 12 mm

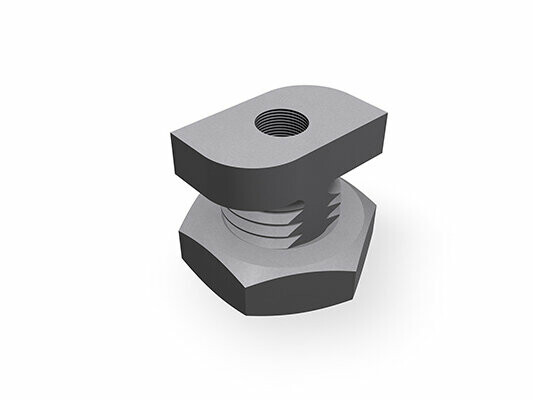

PREFA Quadratrohr Halteklemme

zur Befestigung vom Quadratrohr mit M10 Gewinde ohne Dorn
