PREFA Montagehilfe Sturmsicherungsclip: Tipps & Tricks

Das neue Siding.X 300 und 400 mm und das Siding 400 mm benötigt, um den Windlasten über 40 Jahre widerstehen zu können, einen zusätzlichen Sicherungsclip. Um eine technisch korrekte Montage des Clips zu bewerkstelligen, haben wir eine Montagehilfe dazu entwickelt.


PREFA Montagehilfe Sturmsicherungsclip aus Edelstahl

Der Sturmsicherungsclip muss bei folgender Kombination aus Materialstärke und Baubreite an allen Befestigungen verwendet werden:

Sturmsicherungsclip muss befestigt werden

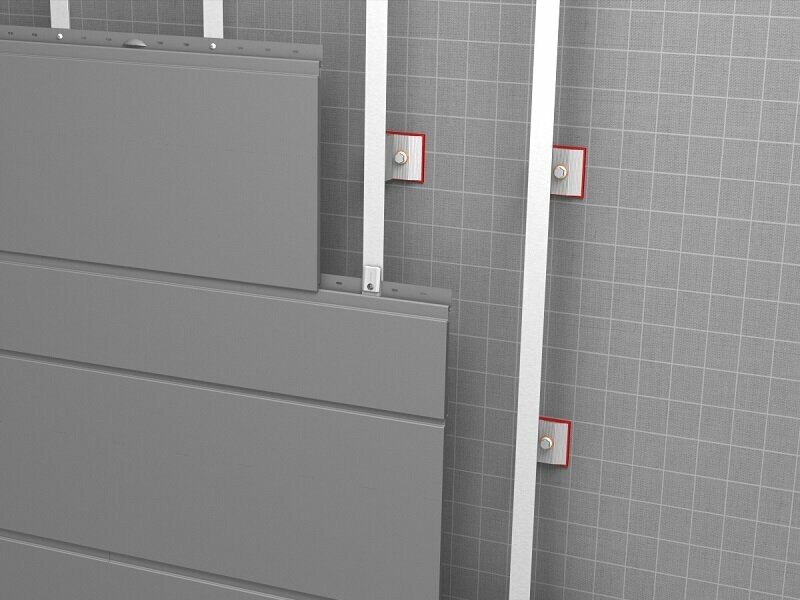

Der Sturmsicherungsclip wird in der Befestigungslasche mitgeschraubt und hält das darüberliegende Siding, auch die Startleiste muss mit mit einem Sturmsicherungsclip versehen werden.

Jedes Siding muss an mind. 2 UK-Profilen befestigt werden

Anleitung zur Befestigung des Sturmsicherungsclips mit der Montagehilfe

PREFA Montagehilfe Sturmsicherungsclip aus Edelstahl

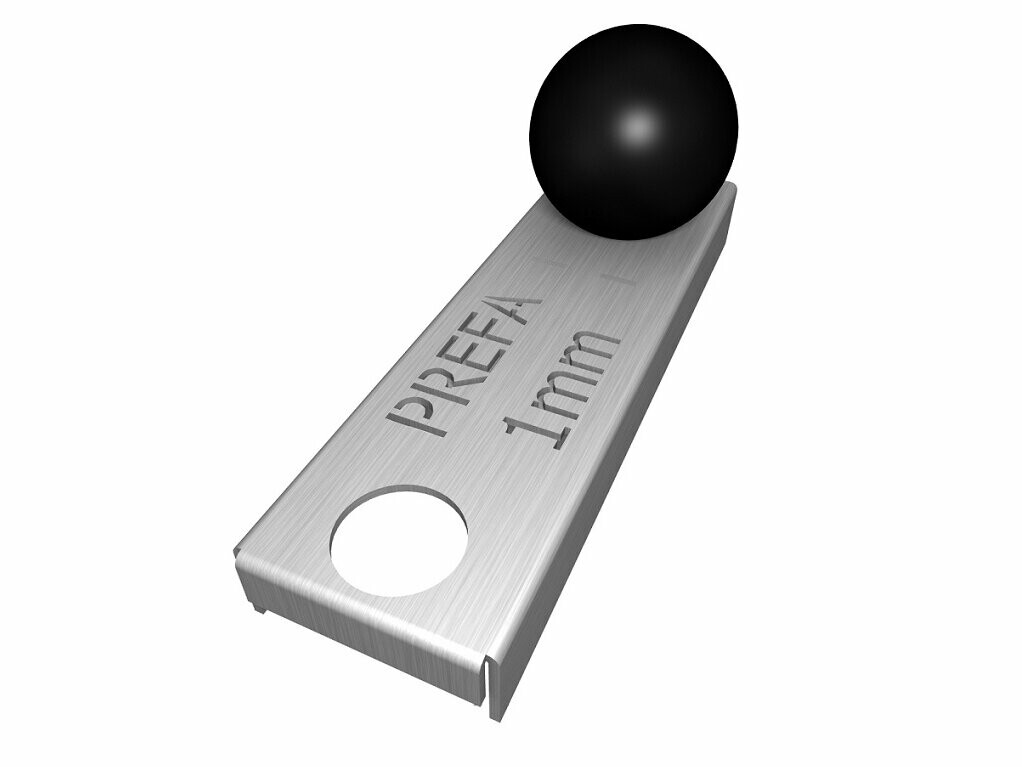

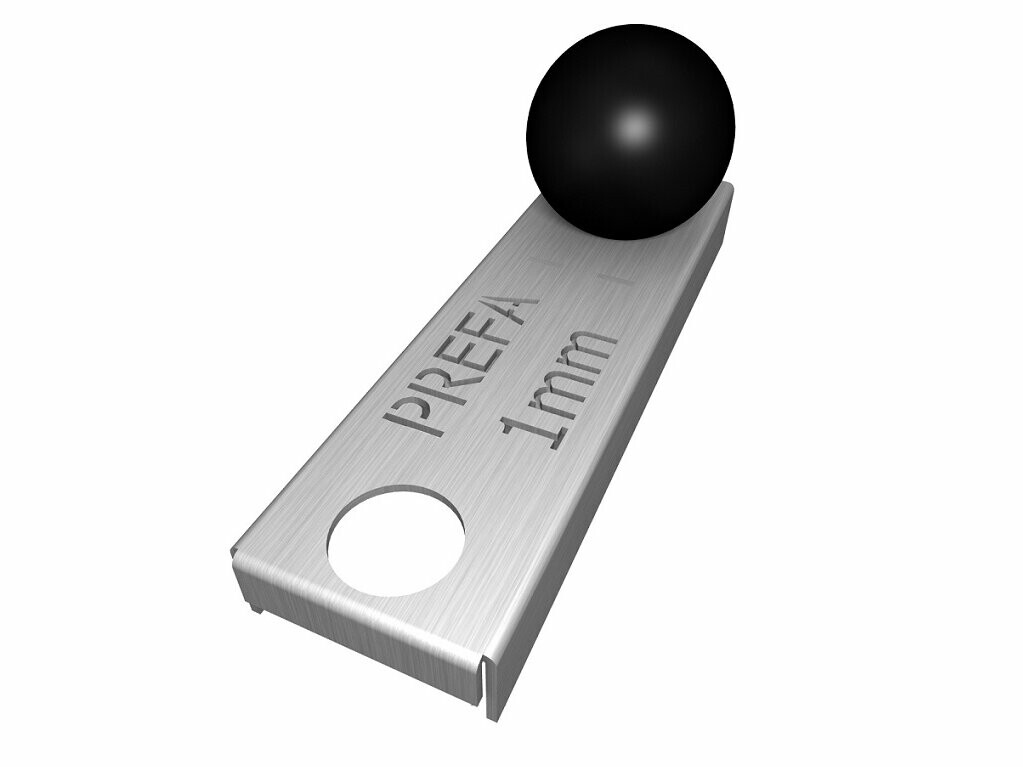

Montagehilfe, mit schwarzem Knauf, 1,0 für Siding Materialstärke: 1,0 mm Achtung: richtige Montagehilfe verwenden!

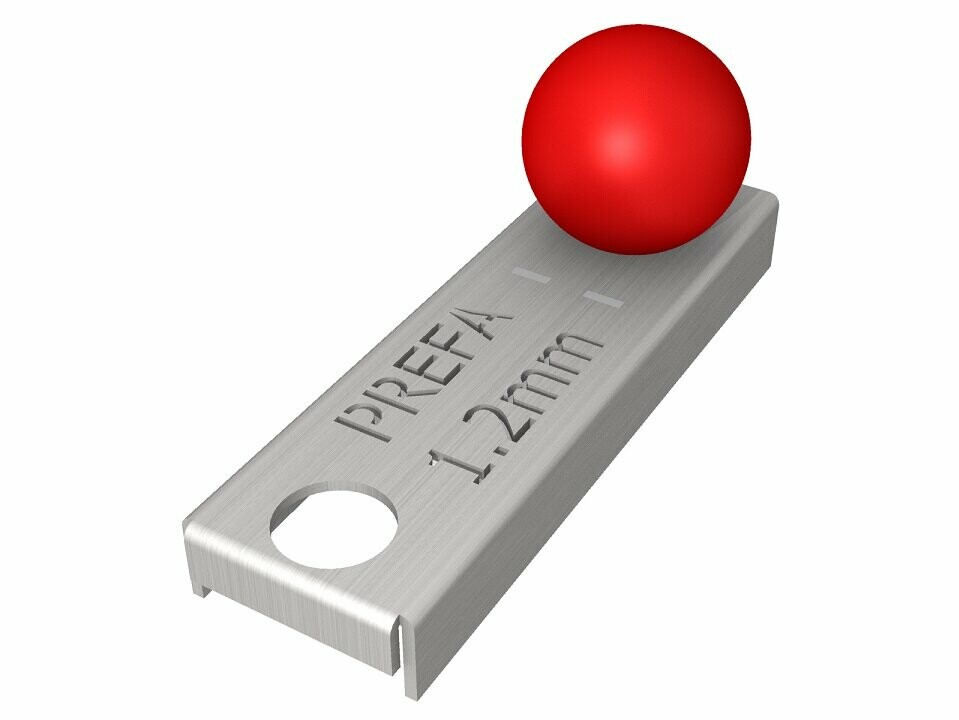

PREFA Montagehilfe für den Sturmsicherungsclip für PREFA Sidings und Siding.X mit rotem Knopf;

Montagehilfe, mit rotem Knauf, 1,2 für Siding Materialstärke: 1,2 mm Achtung: richtige Montagehilfe verwenden!

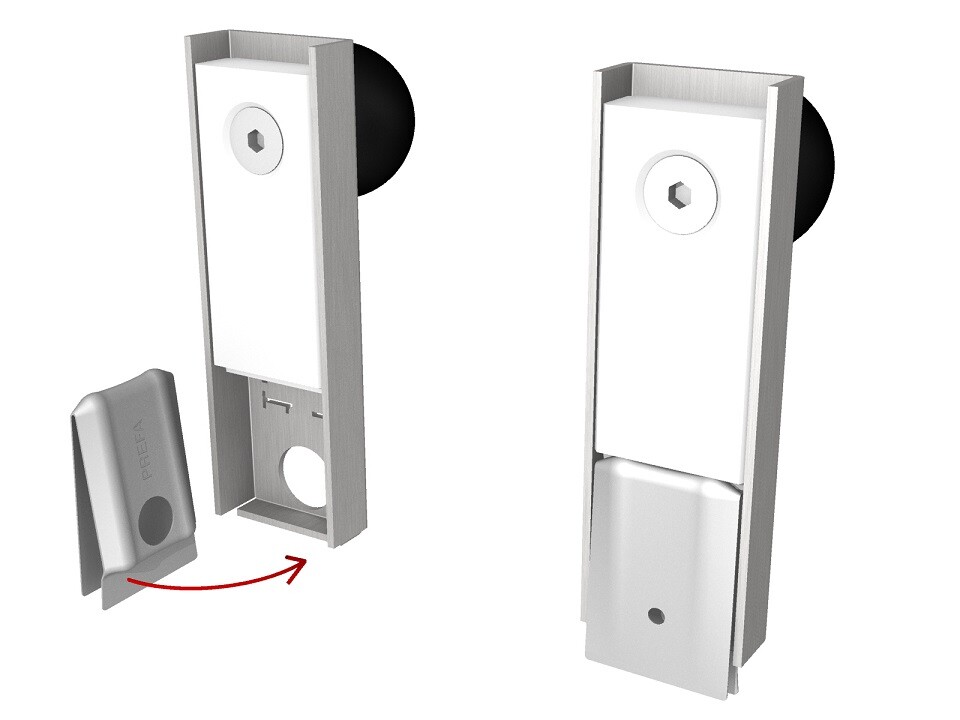

PREFA Sturmsicherungsclip entsprechend in die PREFA Montagehilfe einlegen.

PREFA Sturmsicherungsclip entsprechend in die PREFA Montagehilfe einlegen.

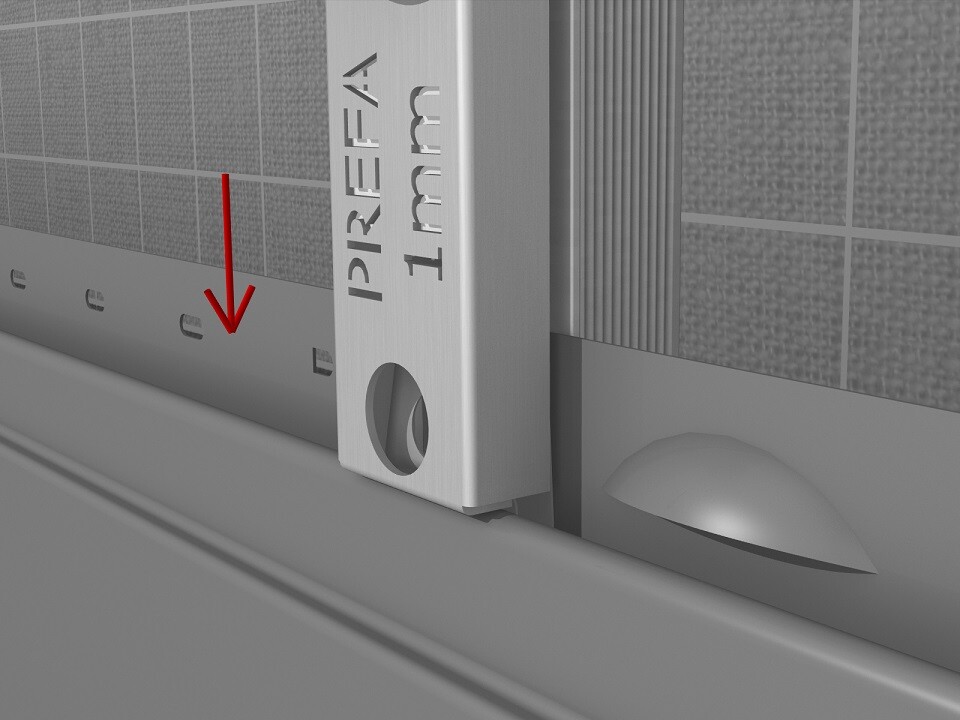

PREFA Montagehilfe mit Sturmsicherungsclip in die Befestigungslasche schieben

Anschließend die PREFA Montagehilfe mit eingelegtem Sturmsicherungsclip auf die Befestigungslasche legen und seitlich einrichten. Das Loch auf der Rückseite des Clips muss zentrisch über dem Langloch des Sidings liegen.

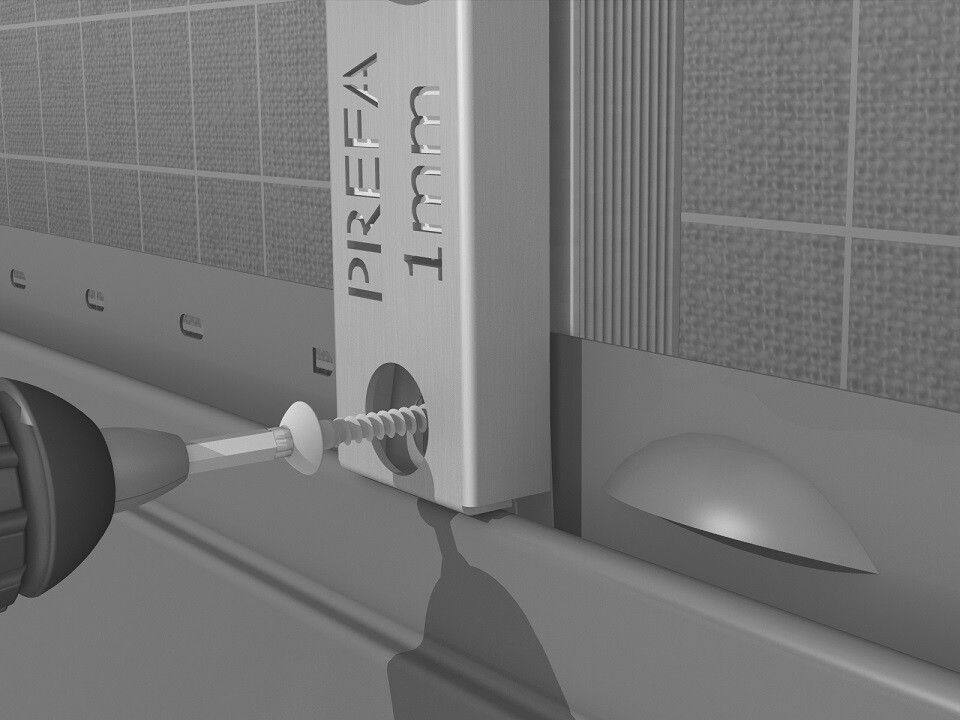

PREFA Sturmsicherungsclip an der Unterkonstruktion befestigen.

Dann wird der Sturmsicherungsclip an der Unterkonstruktion befestigt.

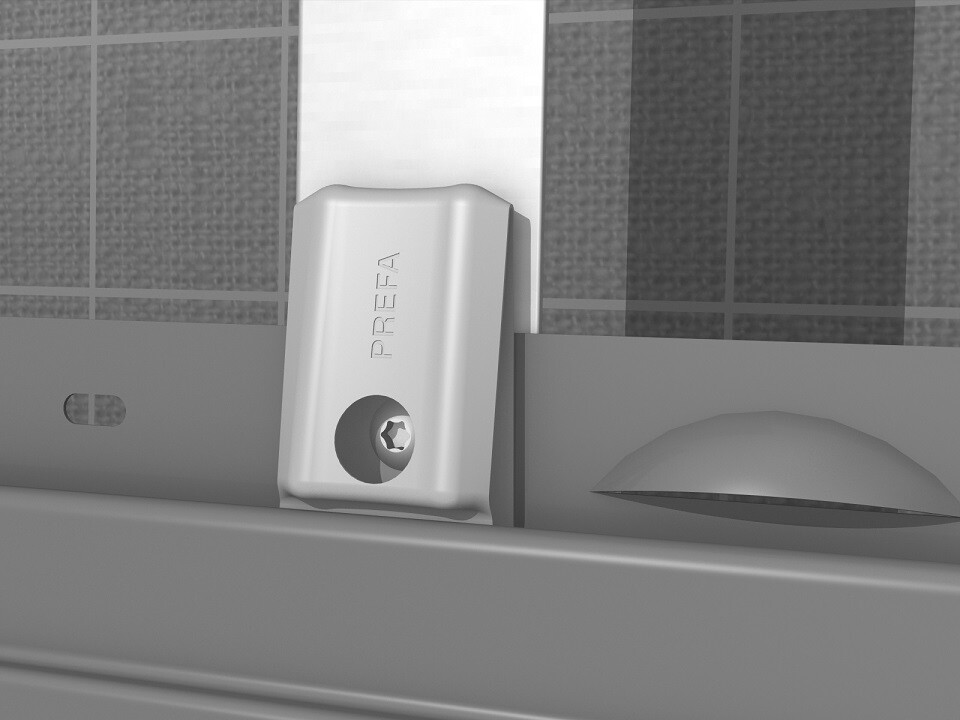

PREFA Montagehilfe aus der Befestigungslasche entfernen

Nun kann die PREFA Montagehilfe aus der Befestigungslasche entfernt werden. Dadurch ergibt sich der für die weitere Montage benötigte Abstand.

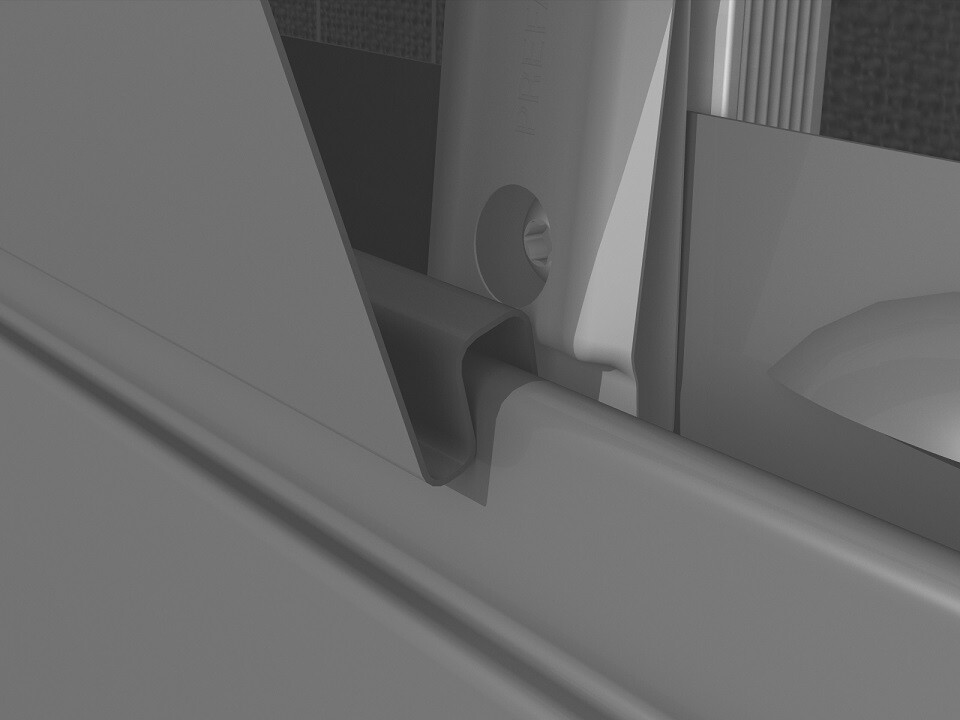

Nächstes PREFA Siding gem. Verlegerichtlinien montieren,

Als Nächstes das PREFA Siding gemäß Verlegerichtlinien montieren, welches durch den Sturmsicherungsclip gehalten wird.
